UG 959 TA
Stecker-Norm: BNC-Stecker
Geeignete Kabel:
ABOARD 10, H 2000 Flex, H 1000, H 2010, Calorix 10, Ultraflex 10, Aircom P, Ecoflex 10, LMR 400, HyperFlex 10 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

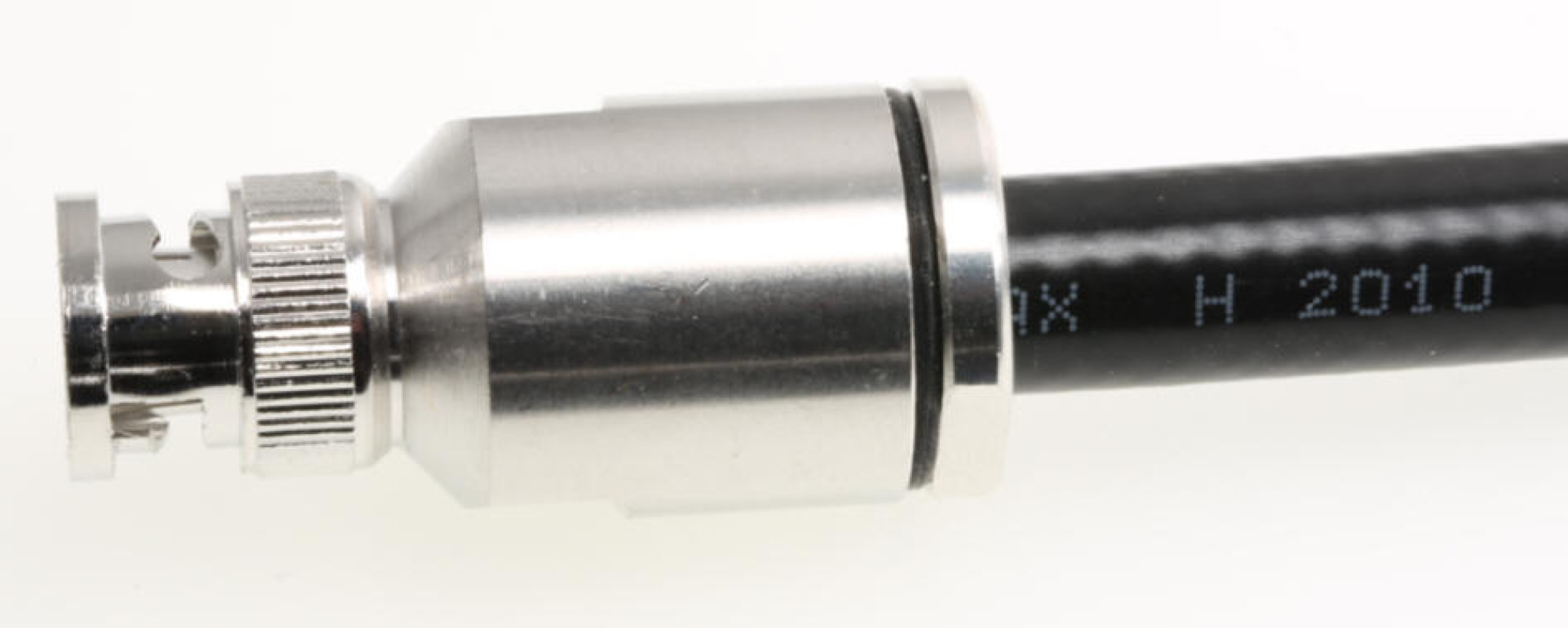

Montageanleitung für den BNC-Stecker UG 959 TA assembly instruction for BNC-connectors UG 959 TA
Anwendung hier: Ultraflex 10 = H 2010

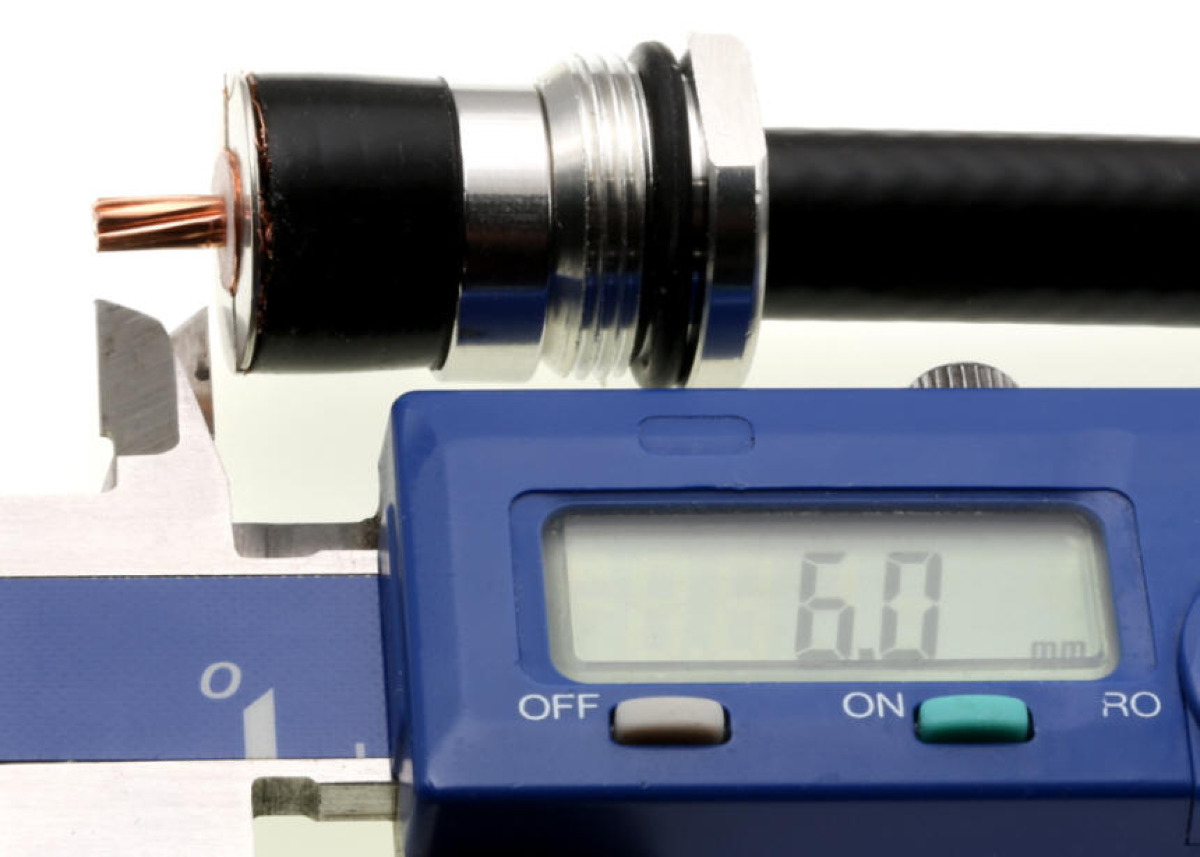

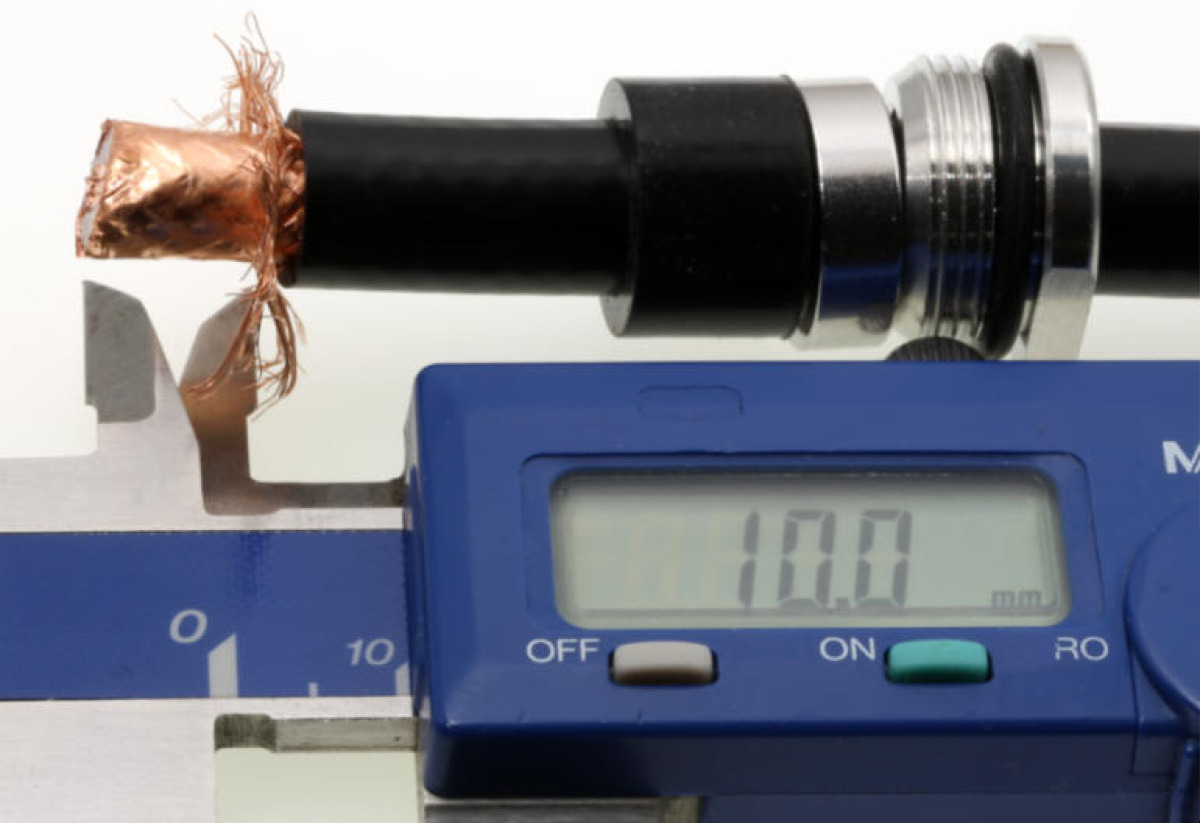

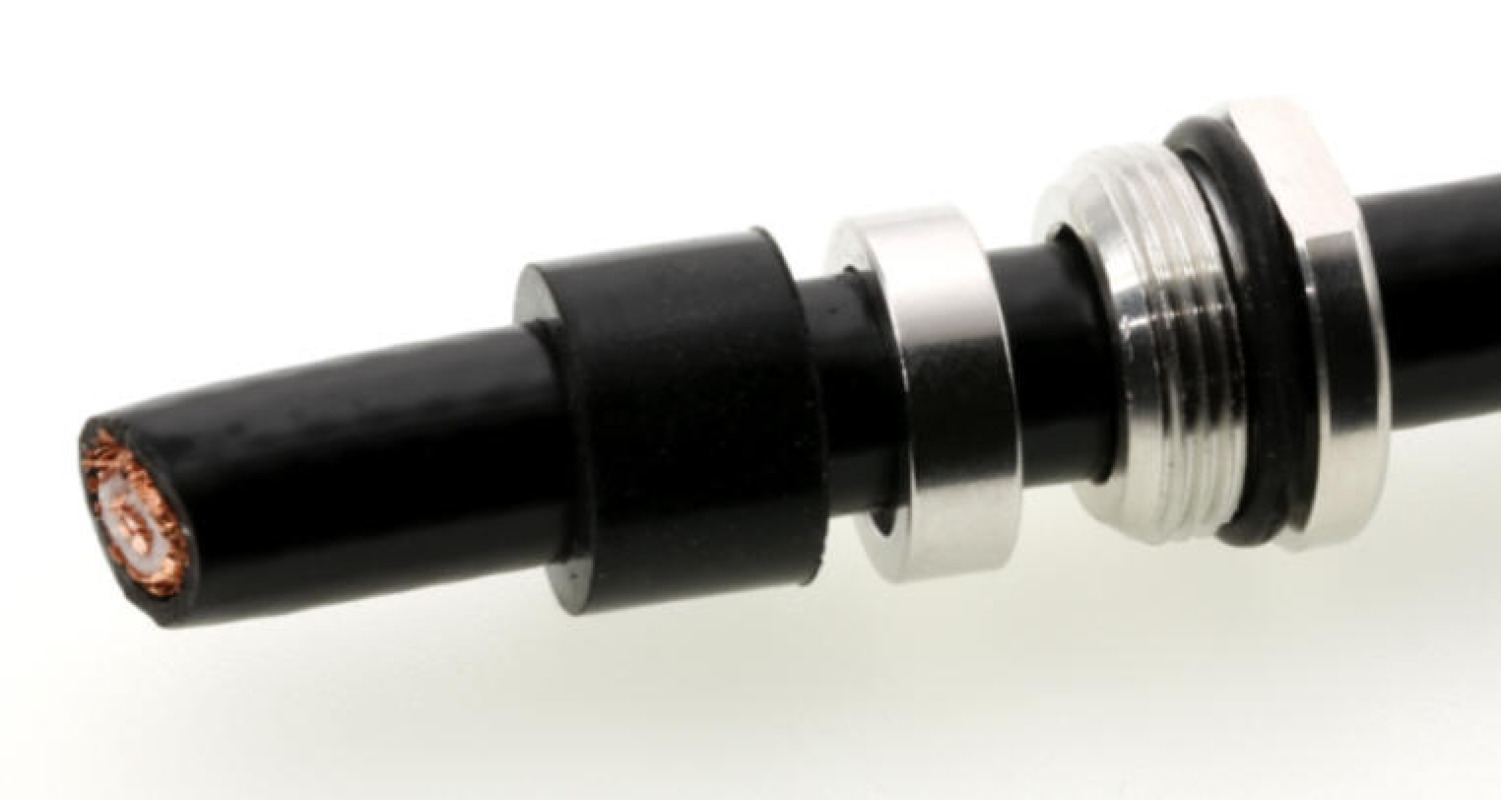

Montageschritte

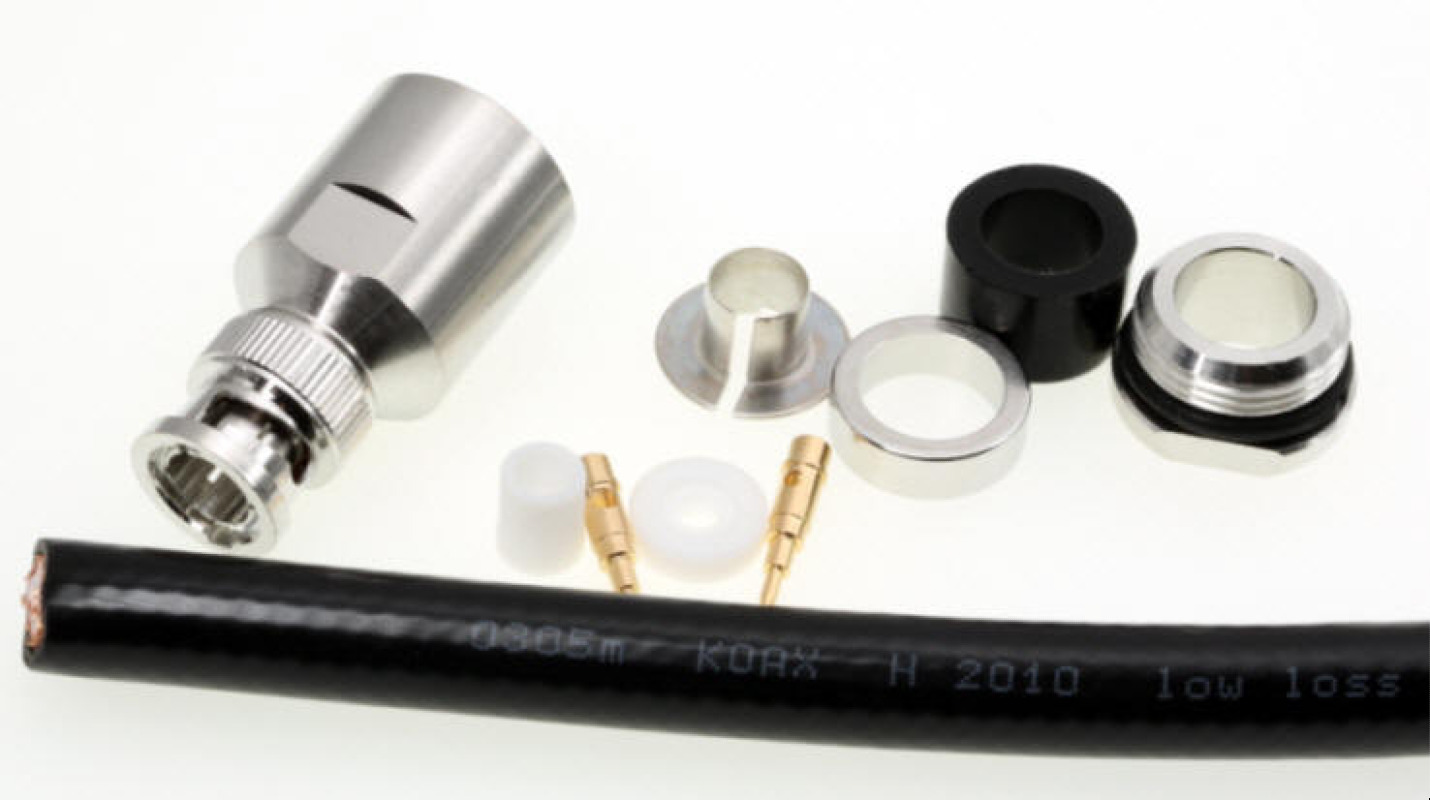

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |

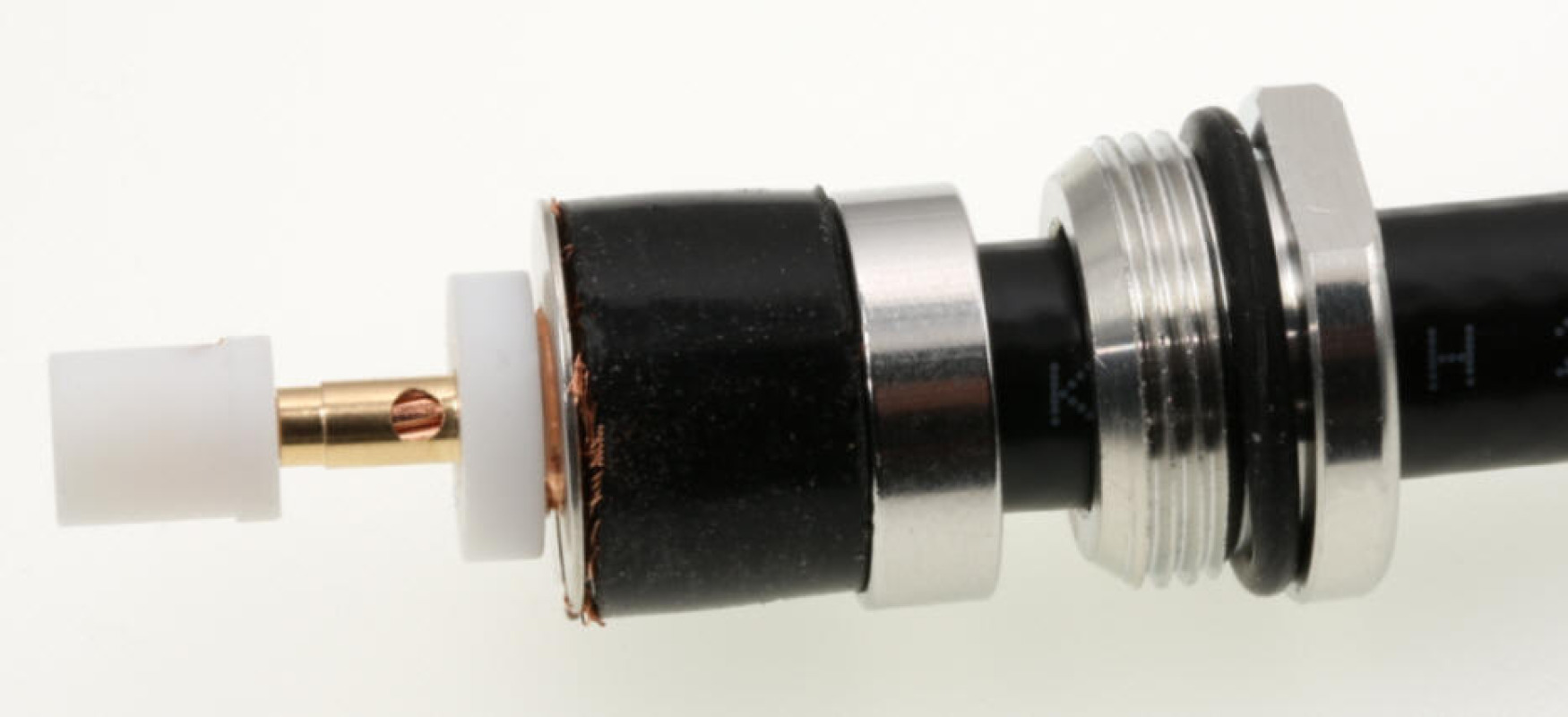

| 2 | 2 PTFE-Teile, Scheibe und Mittelkontaktisolation |
| 3 | 2 Mittelkontakte mit unterschiedlichem Lötloch |
| 4 | doppelt geschlitzte Massehülse |
| 5 | Andruckring |
| 6 | Gummidichtung |
| 7 | Verschlussschraube mit Silikon-Dichtungsring |

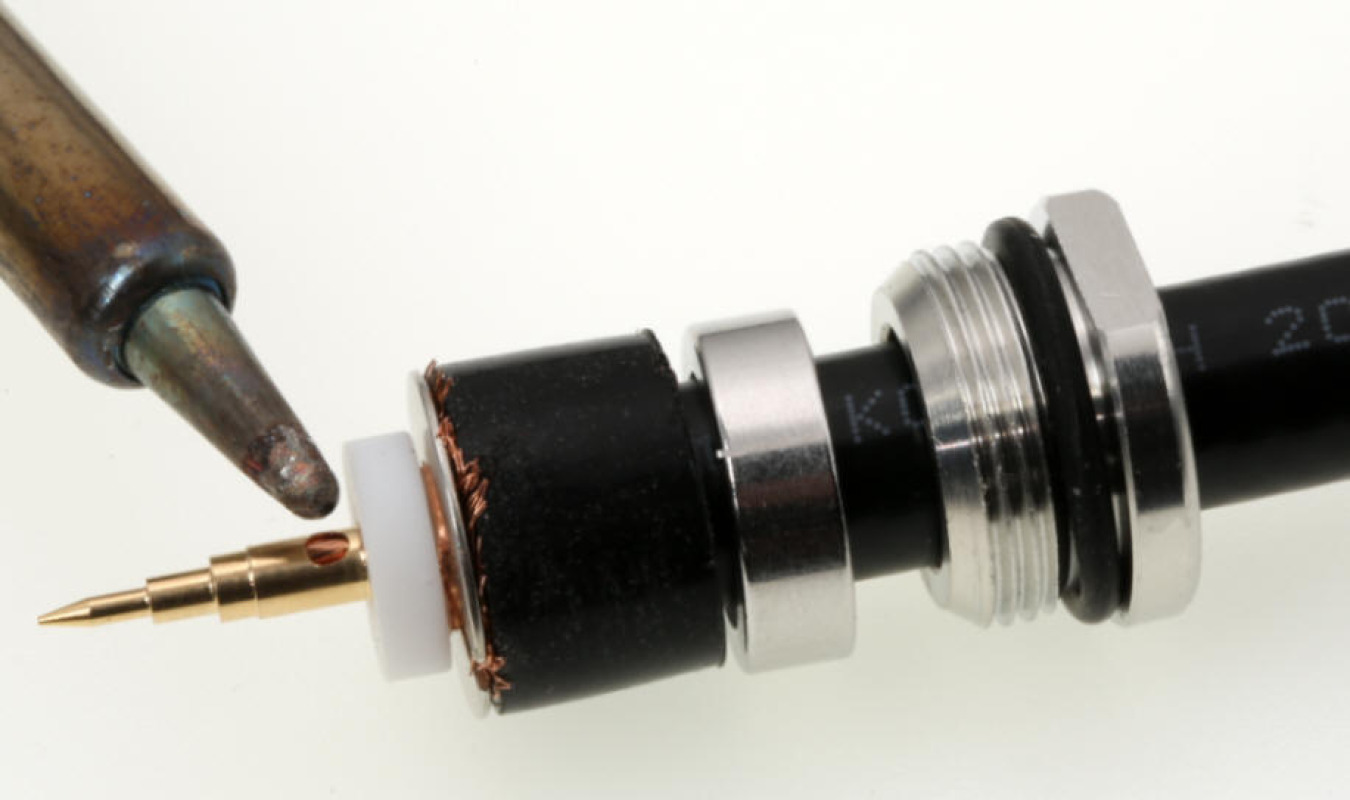

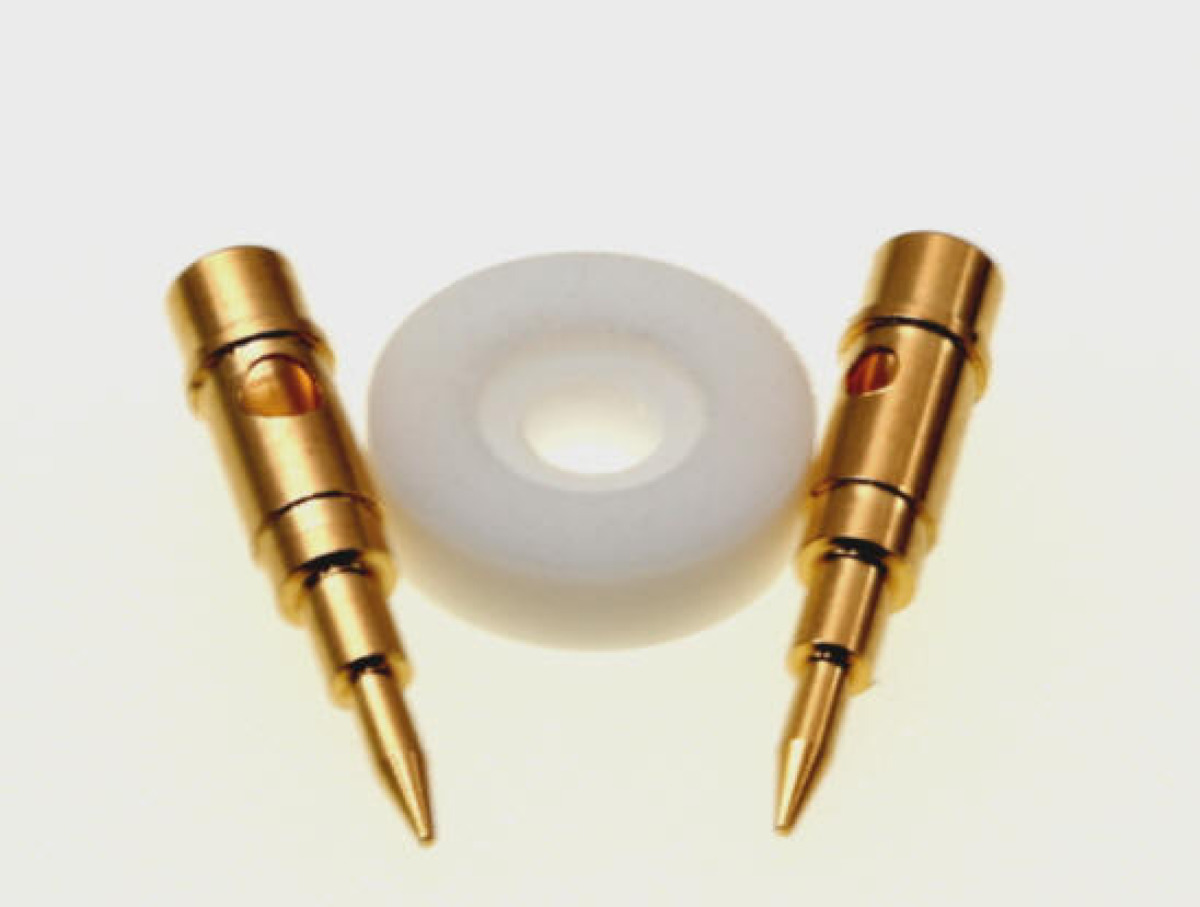

UG 959 TA wird mit zwei vergoldeten Mittelstiften geliefert. Der Mittelstift mit dem größeren Lötloch ist für H 2010, Ecoflex 10 u.ä. dimensioniert. Für die anderen in der Liste aufgeführten Kabel benutzt man den Mittelstift mit dem kleineren Lötloch.

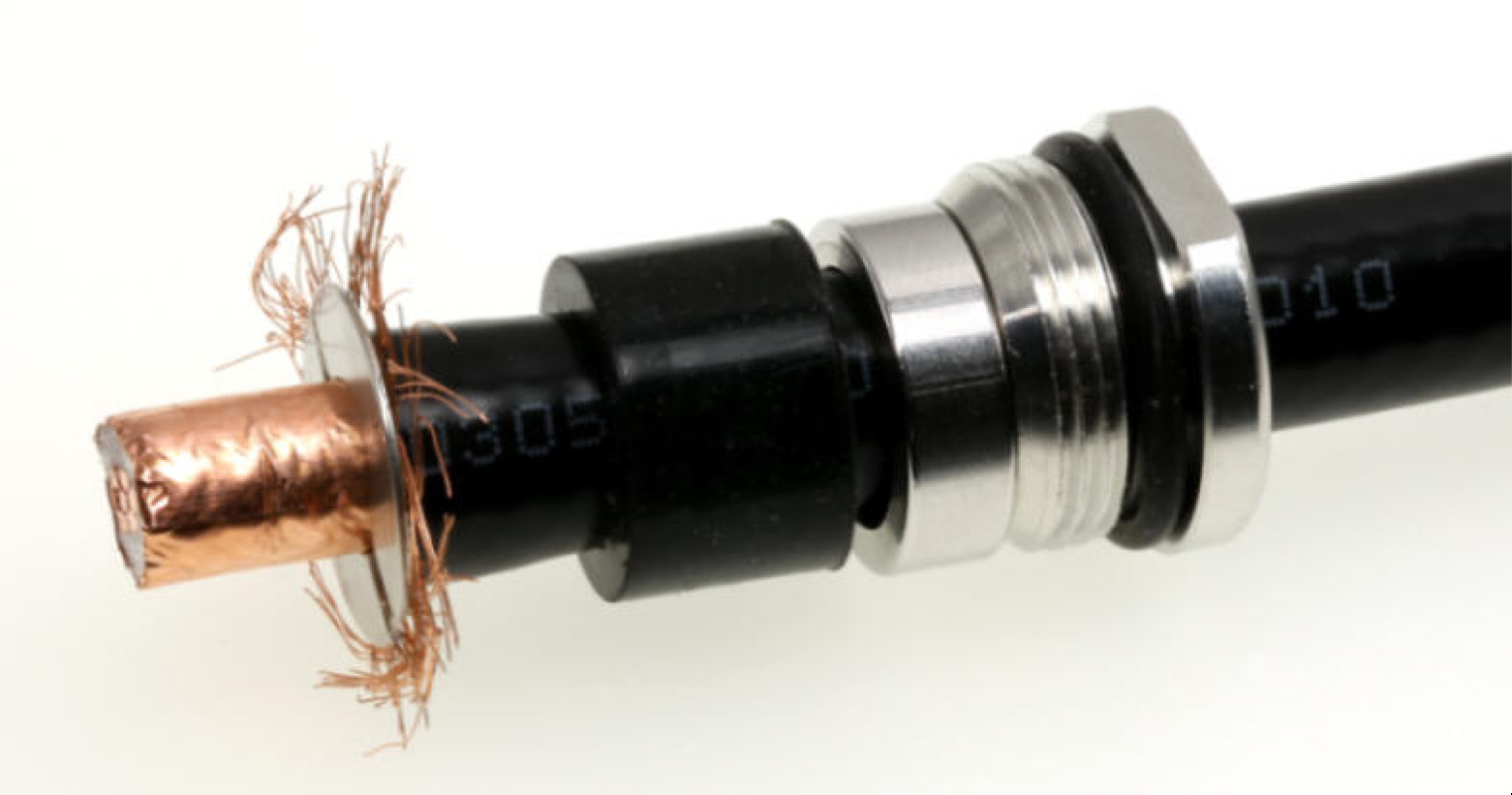

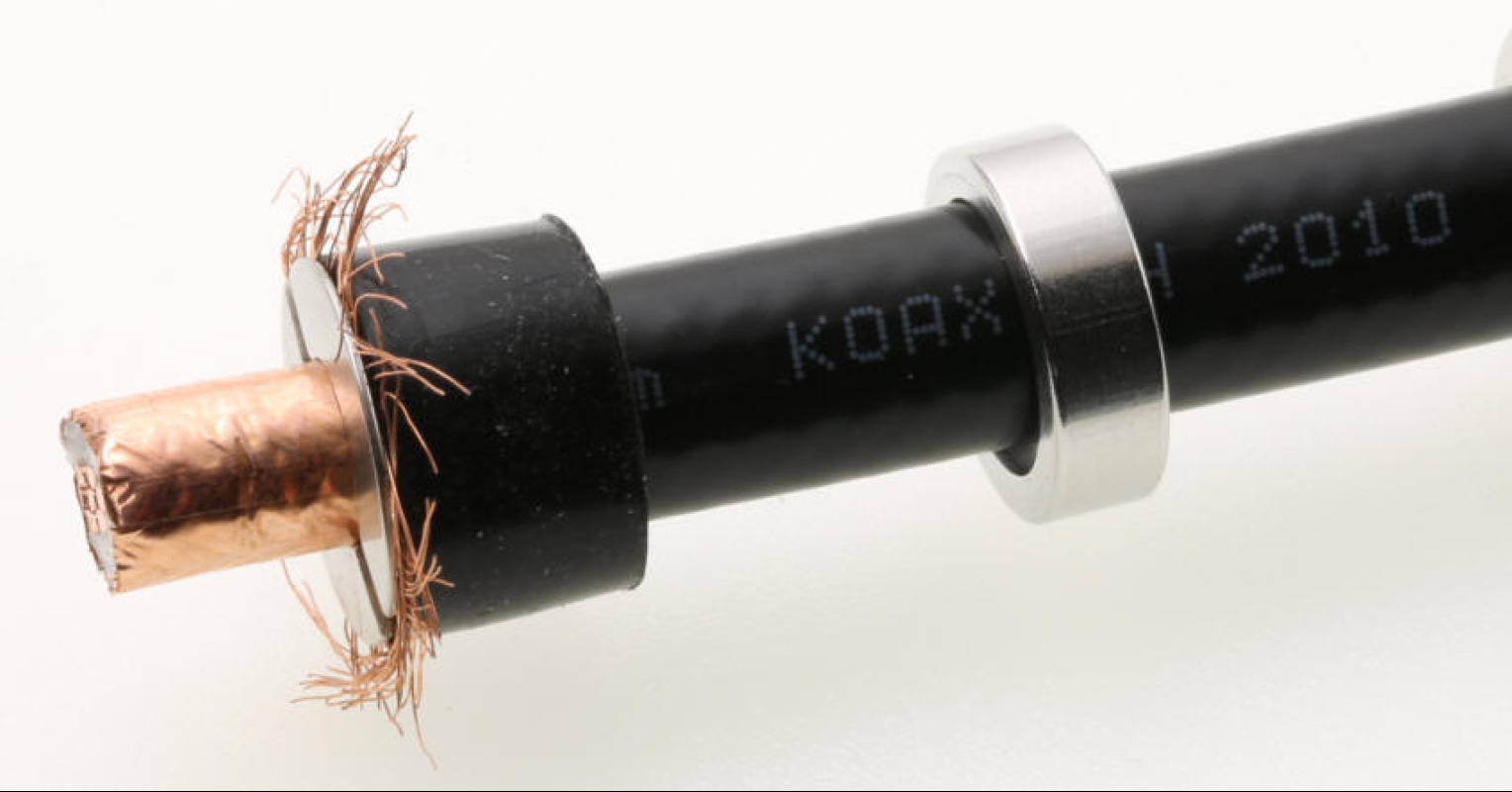

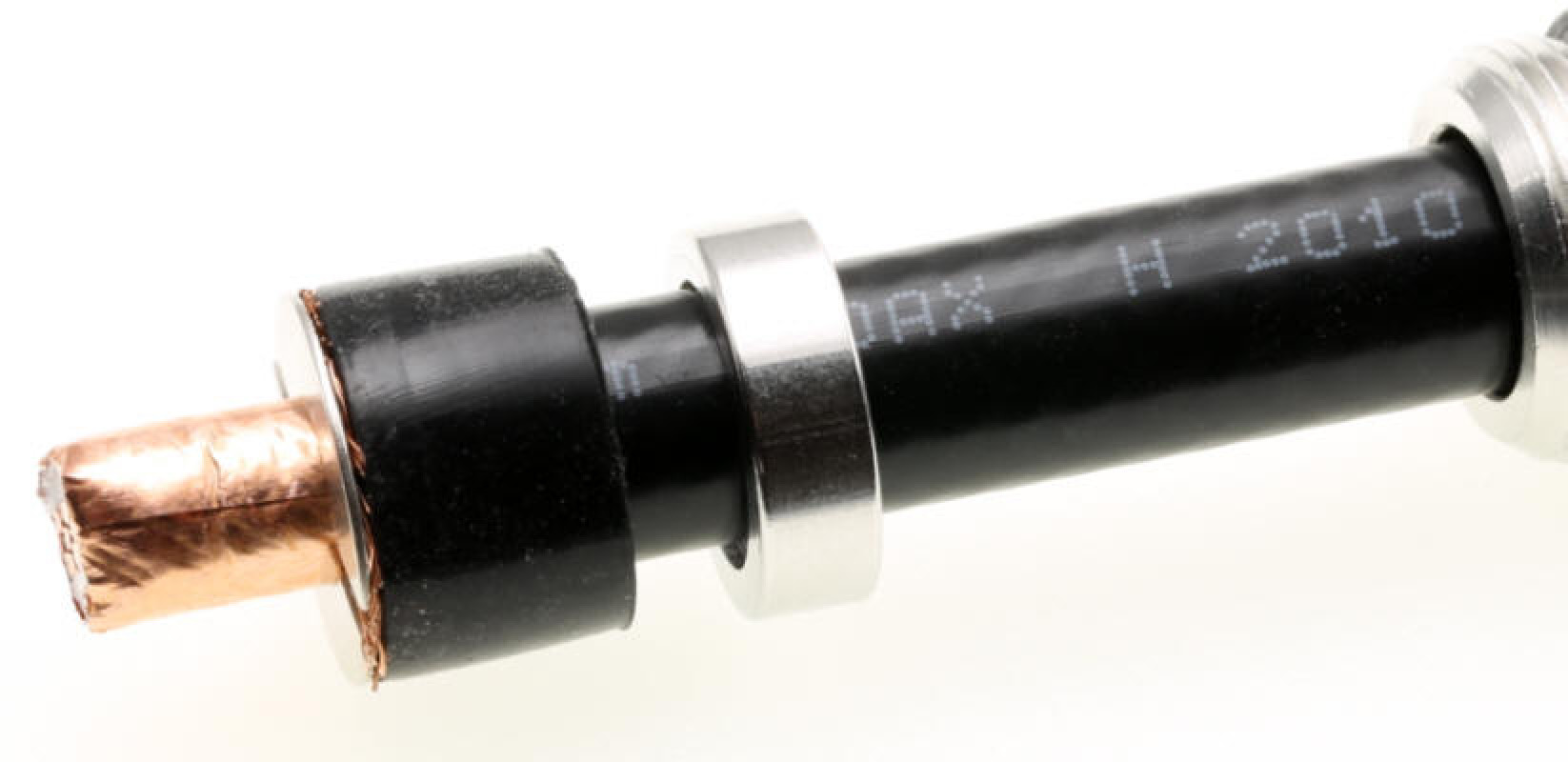

Die Masseverbindungshülse (5) muss zwischen Folie und Geflecht.

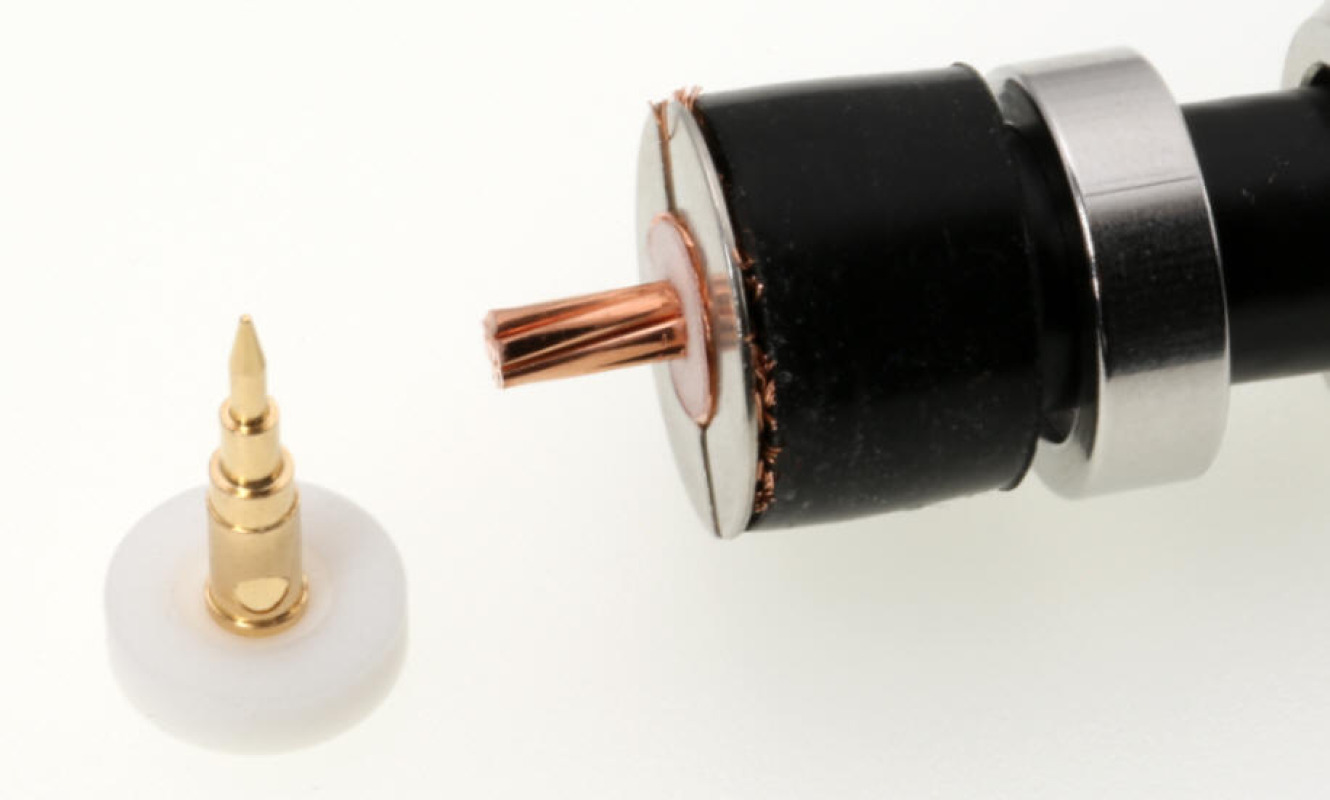

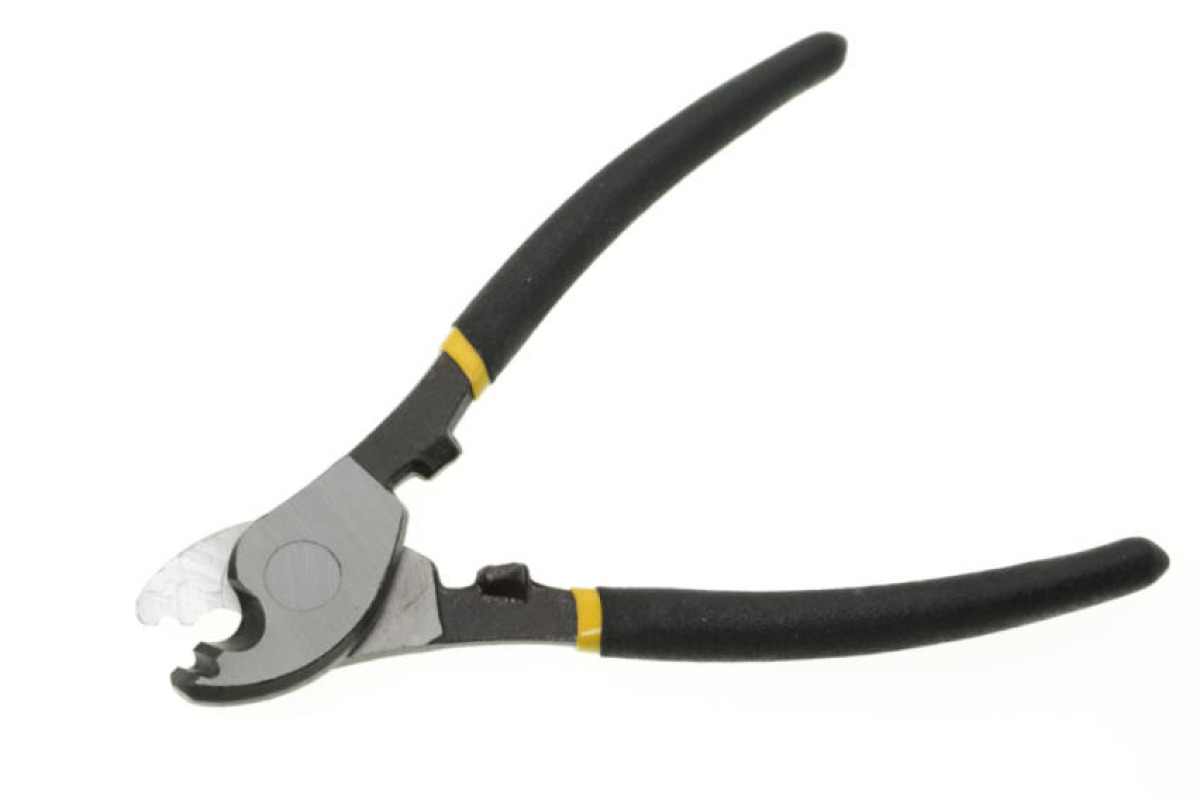

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
