ECOFLEX 10
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
Hersteller Verpackungseinheiten
Eigenschaften
- bis zu 6 GHz Frequenzbereich
- dämpfungsarm, flexibel, störstrahlungssicher
- einsetzbar bis in den Mikrowellen-Bereich
- Flammwidrig nach IEC 60332-1-2, UN/ECE-R 118:2019-06 § 6.2.6 und ISO 6722-1:2011-10 § 5.22
- Leitermaterial gemäß DIN EN 13602 Cu-ETP-A
- Mantelmaterial gemäß DIN EN 50290-2-22 (VDE 0819)
- lieferbar in Längen bis 500 m
- Außenmantel PVC
- LowLoss
- Durchmesser: 10,3mm
- Kabelgruppe: LMR400
- Anwendungsgebiete: Busbau, IT & Computertechnik, Gebäudebau, Antennen- und Funkanwendung
- flexibel
- Farbe: schwarz
- Impedanz: 50 Ω
Produktdetails
Ecoflex 10 ist ein flexibles dabei sehr dämpfungsarmes 50 Koaxkabel für den Frequenzbereich bis 6 GHz. Moderne Produktionsverfahren und die Verwendung eines verlustarmen LLC mit einem Gasanteil von über 70% ermöglichen günstige Dämpfungswerte, die bei flexiblen Koaialkabeln dieser Dimension Maßstäbe setzen. Die hohe Flexibilität von Ecoflex 10 wird durch einen 7- drähtigen Litzeinnenleiter aus sauerstoffarmem Kupfer sichergestellt. Der Innenleiter wird in einem speziellen Arbeitsgang komprimiert und anschließend mit einem Precoating versehen, um gute Dämpfungs- und Anpassungswerte zu erzielen. Ein weiterer Pluspunkt ist die doppelte Schirmung: eine überlappende Kupferfolie und ein darüberliegendes Kupfergeflecht sorgen für ein hohes Schirmmaß von > 90 dB bei 1 GHz. Der schwarze PVC-Außenmantel ist zusätzlich UV-stabilisiert. Ecoflex 10 ist ein modernes Koaxialkabel für fast alle Applikationen in der Hochfrequenztechnik: dämpfungsarm, flexibel, störstrahlungssicher und einsetzbar bis in den Mikrowellen-Bereich. Ecoflex 10 ist bei uns lieferbar in allen Längen bis 500 m. Unser besonderer Service: wir schneiden jede Länge nach Ihren Wünschen ohne Aufpreis
Technische Daten
Technische Daten
| Durchmesser | 10,3 mm |
| Biegeverhalten | flexibel |
Eigenschaften
| Außenmantel PVC | ja |
| LowLoss | ja |
| Farbe |
schwarz
|
Kabeldämpfung bei 20°C
Dämpfungswerte bei 20°C
| Frequenz (MHz) | Dämpfung (dB/100m) |
|---|---|
| 5 | 0,75 |
| 10 | 1,14 |
| 50 | 2,66 |
| 100 | 3,80 |
| 144 | 4,66 |
| 200 | 5,51 |
| 300 | 6,94 |
| 432 | 8,46 |
| 500 | 9,12 |
| 800 | 11,88 |
| 1000 | 13,49 |
| 1296 | 15,68 |
| 1500 | 17,01 |
| 1800 | 18,91 |
| 2000 | 20,14 |
| 2400 | 22,42 |
| 3000 | 25,37 |
| 4000 | 29,55 |
| 5000 | 33,44 |
| 6000 | 37,05 |
Belastbarkeit
| Frequenz (MHz) | Leistung (W) |
|---|---|
| 10 | 3.960 |
| 100 | 1.210 |
| 500 | 510 |
| 1000 | 350 |
| 2000 | 230 |
| 2400 | 210 |
| 3000 | 180 |
| 4000 | 150 |
| 5000 | 130 |
| 6000 | 120 |

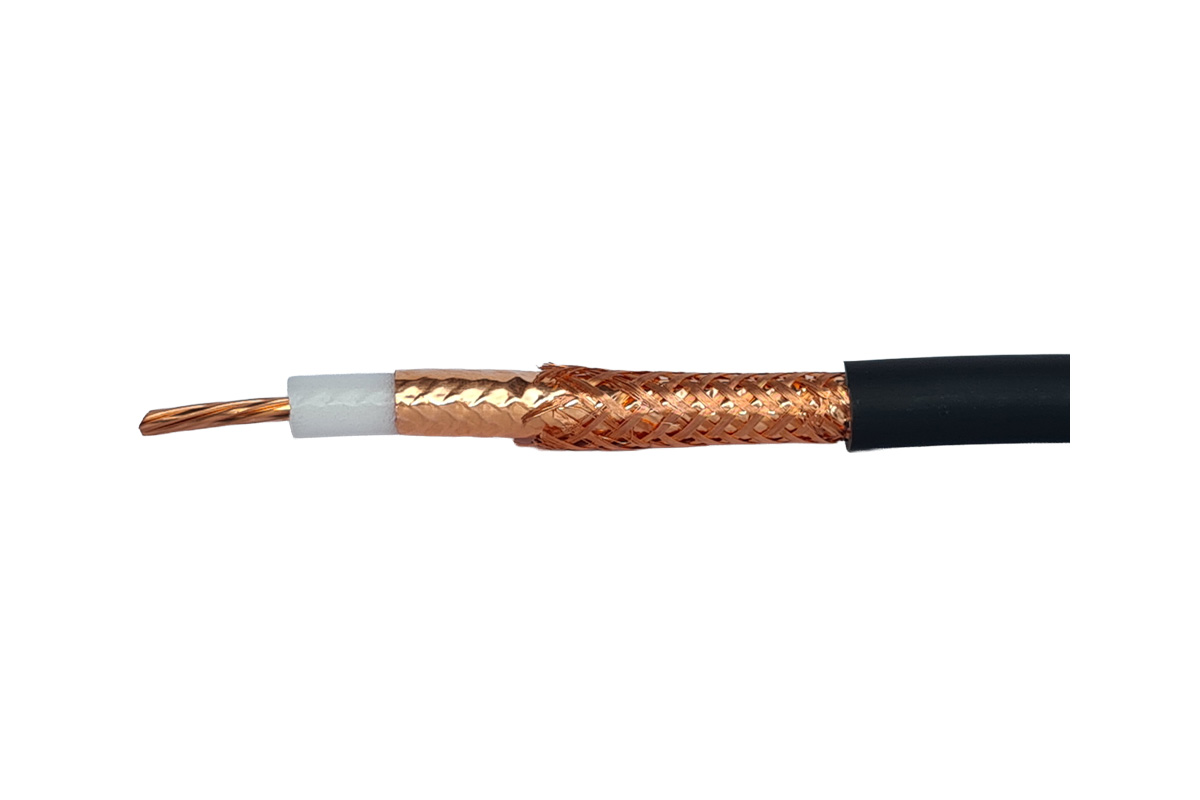

ähnliche Kabel

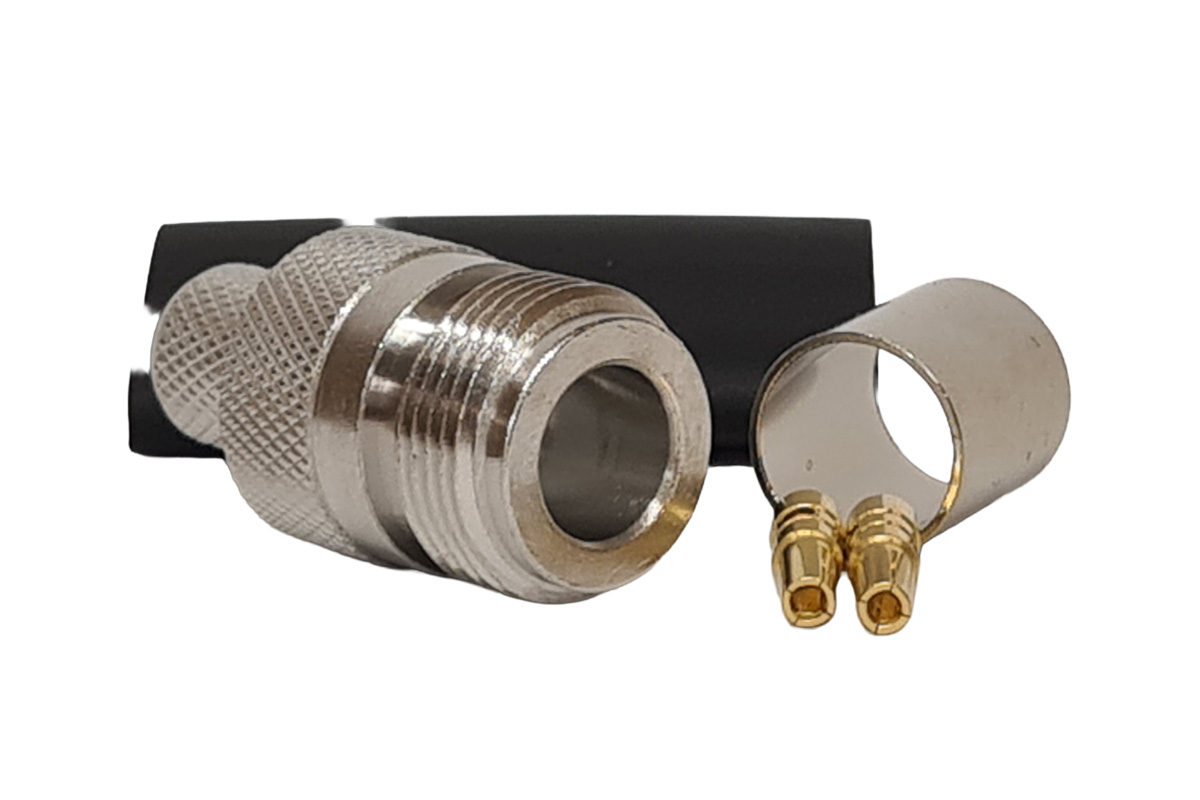

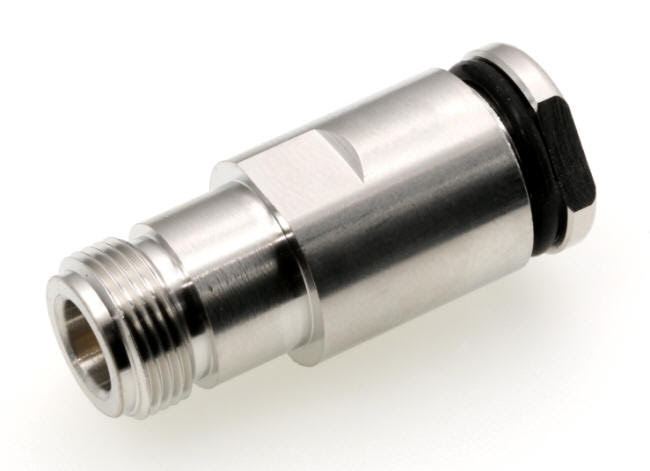

geeignete Stecker
