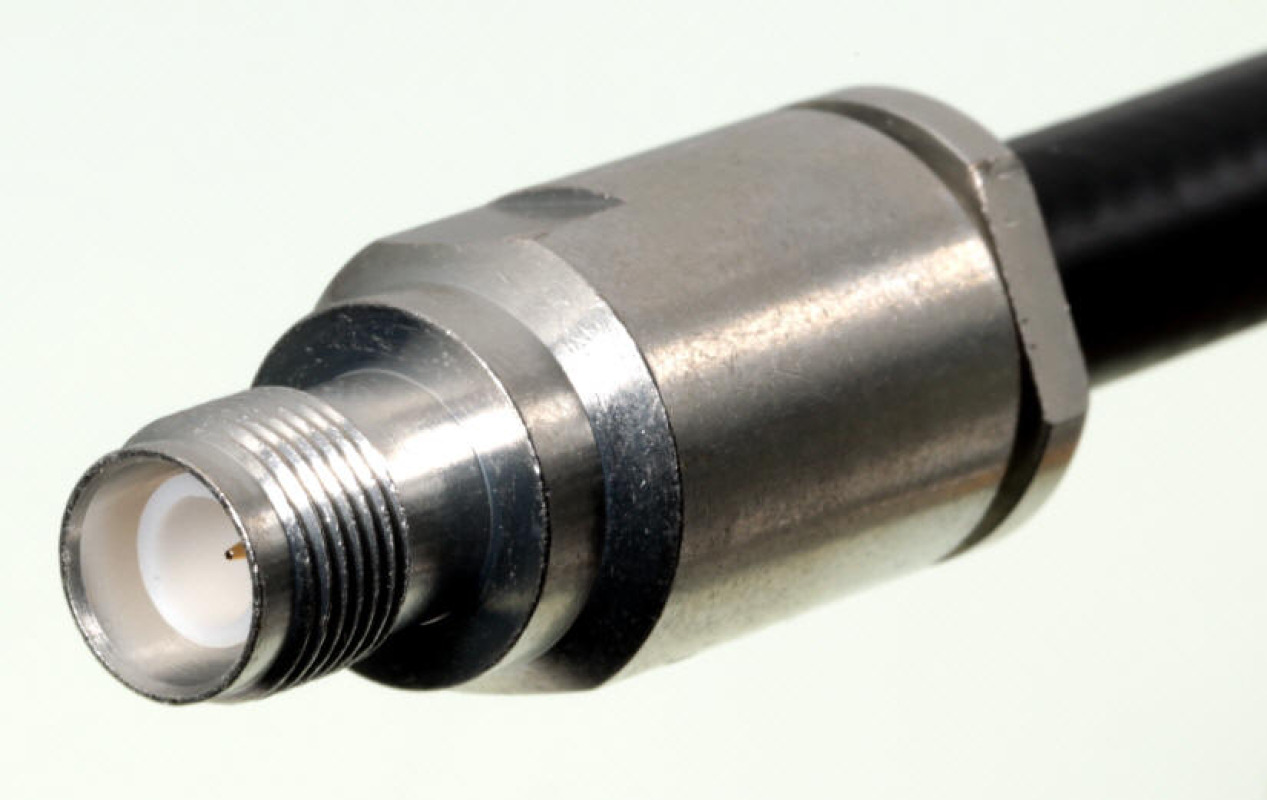

UG 803 TNC-RP-F
Stecker-Norm: TNC-Stecker rev. Polarität
Geeignete Kabel:
ABOARD 10, Aircom P, Calorix 10, Ecoflex 10, H 2000 Flex, H 1000, H 2010, HyperFlex 10, LMR 400, RG 213 U, RG 214 U, Ultraflex 10, u.ä.

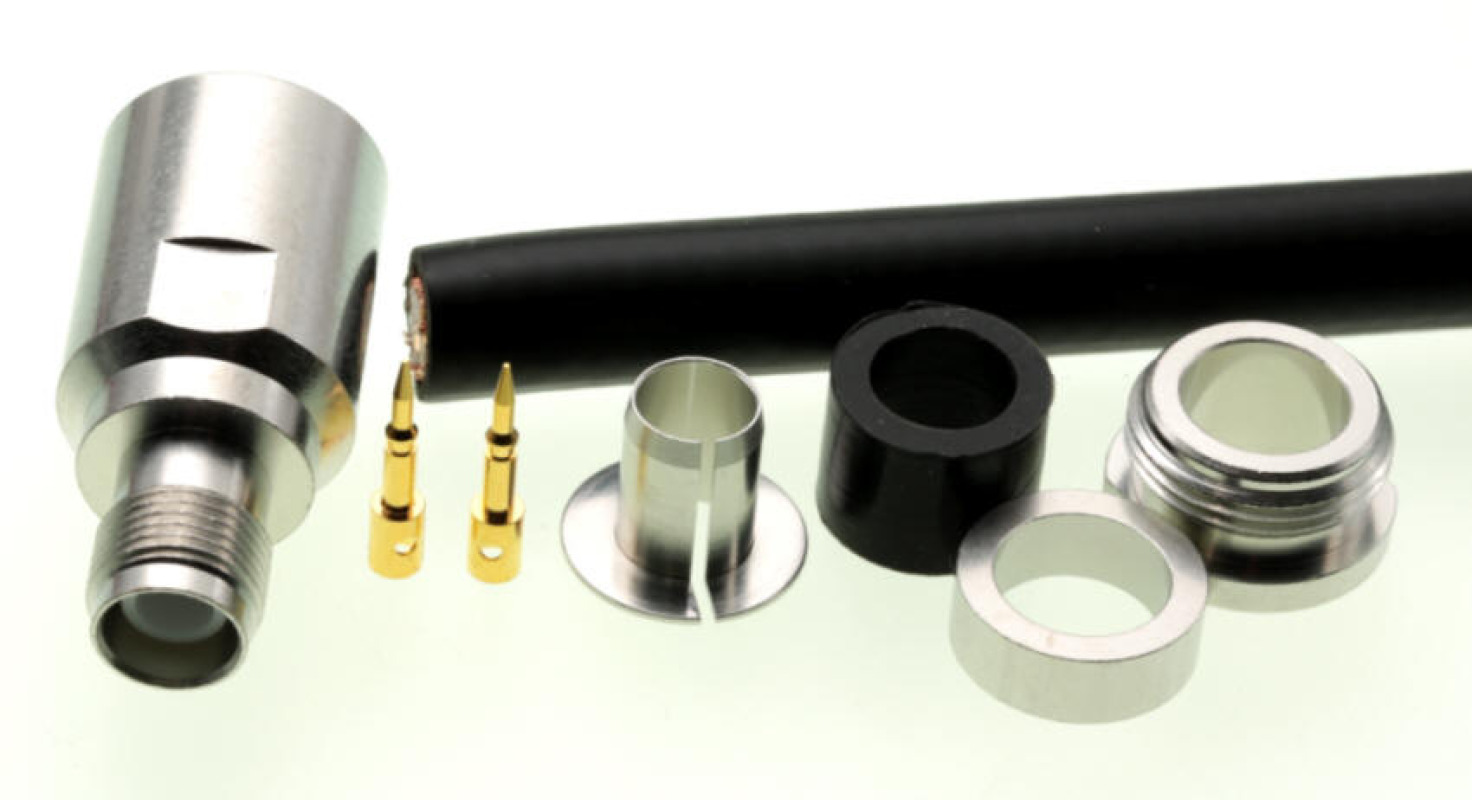

STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

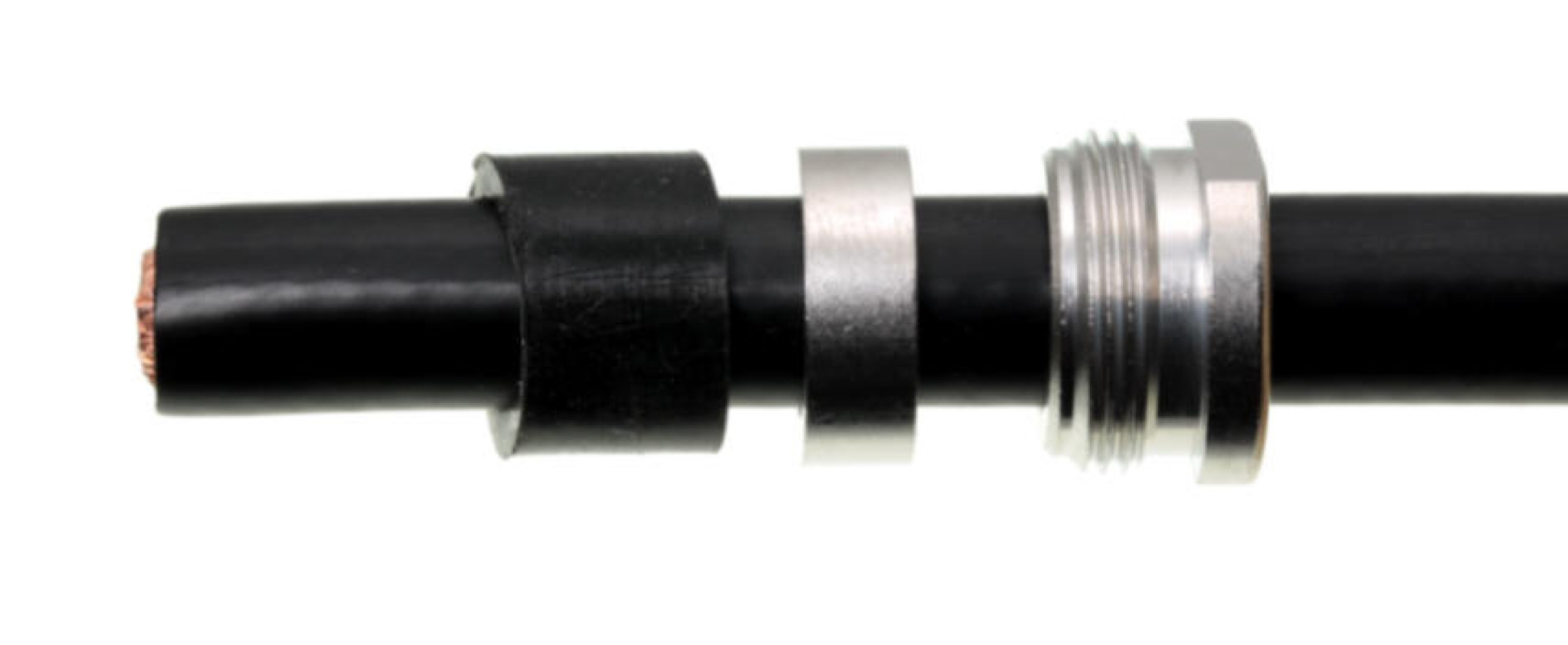

Montageschritte
Die Masseverbindungshülse muss zwischen Folie und Geflecht.

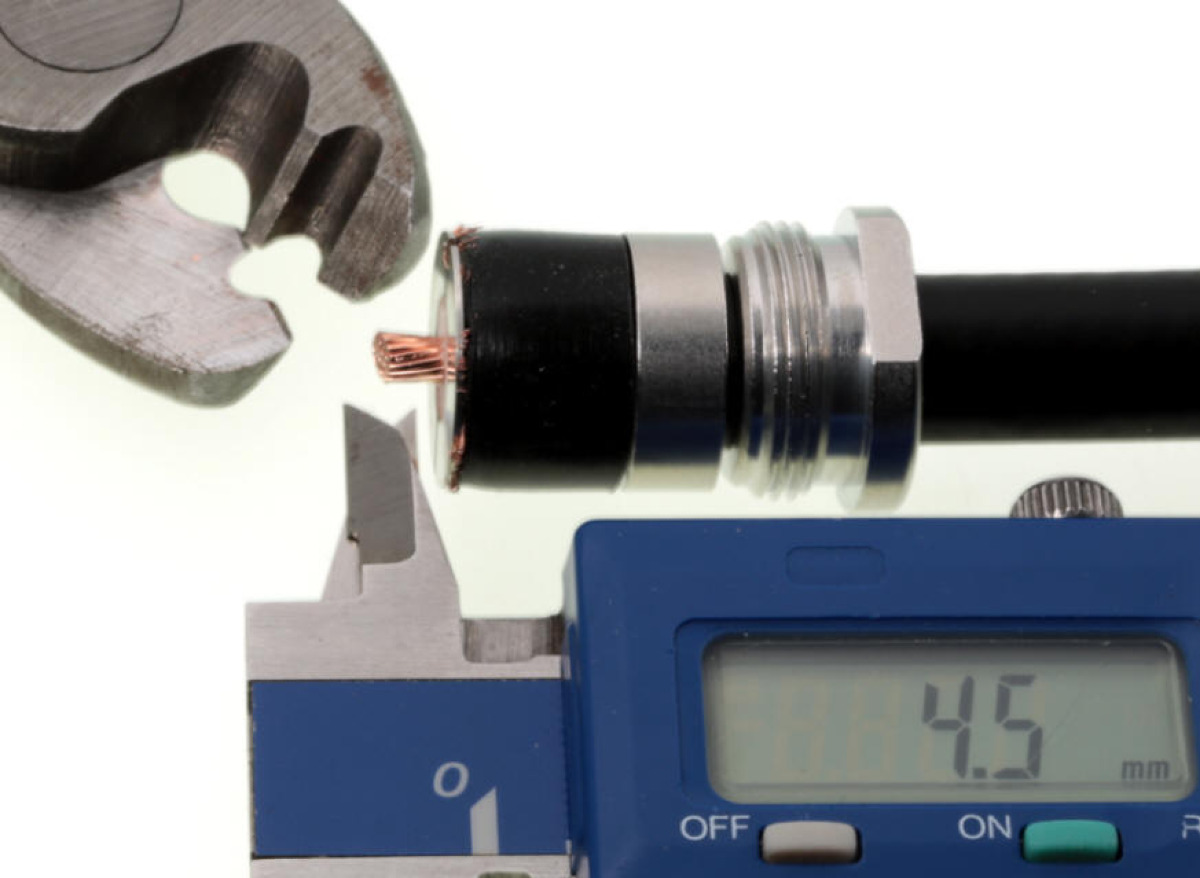

Die Abbildung zeigt den exakt geschnittenen Innenleiter. Die Struktur des Leiters bleibt beim Schneiden unverändert. Der Mittelkontakt kann ohne irgendeine Korrektur aufgesteckt werden.
Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
