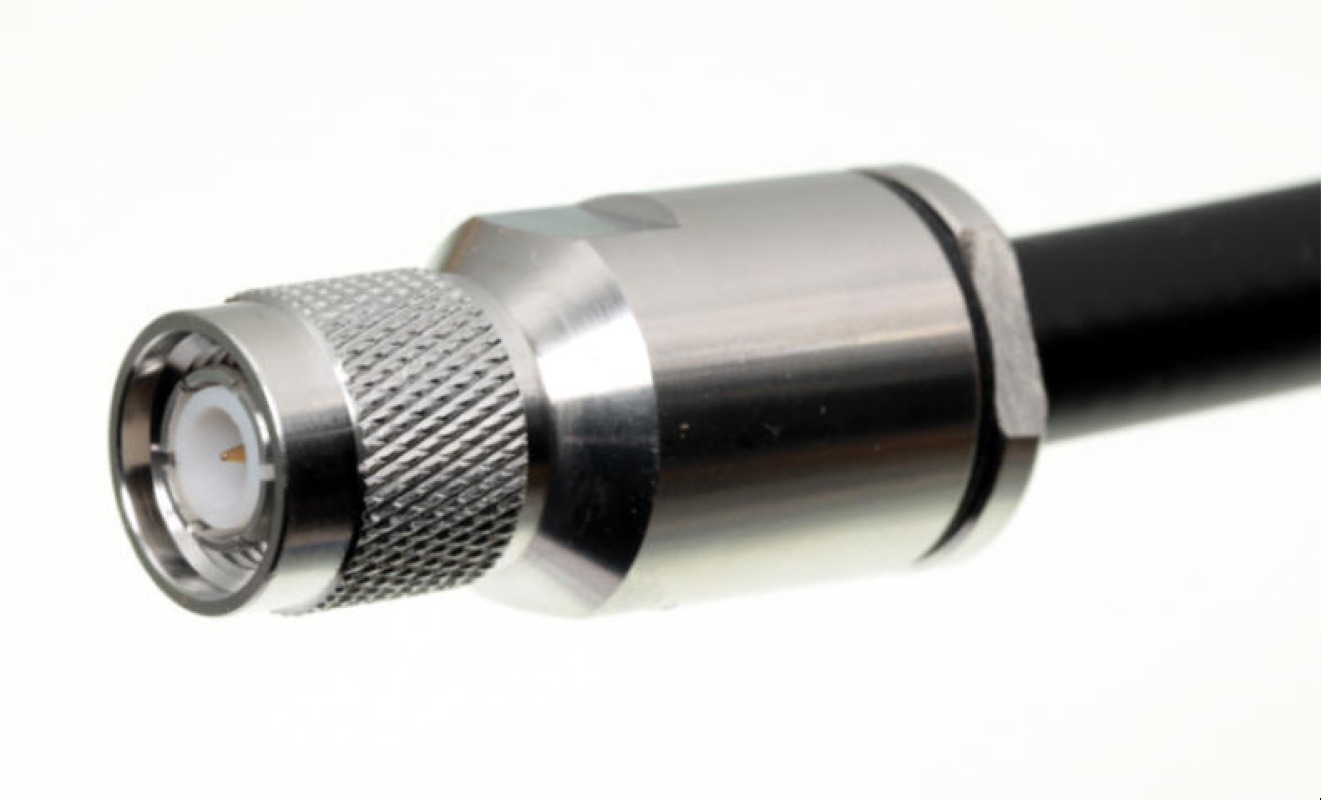

UG 801 TA
Stecker-Norm: TNC-Stecker
Geeignete Kabel:
ABOARD 10, Aircom P, Calorix 10, Ecoflex 10, H 2000 Flex, H 1000, H 2010, HyperFlex 10, LMR 400, RG 213 U, RG 214 U, Ultraflex 10, u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
UG 801 TA besitzt eine nickelfreie Oberfläche (TresAlloy) sowie einen Silikon-O-Ring, der die Wasserdichtigkeit erhöht. Die begefügten Mittelstifte sind diamagnetisch.

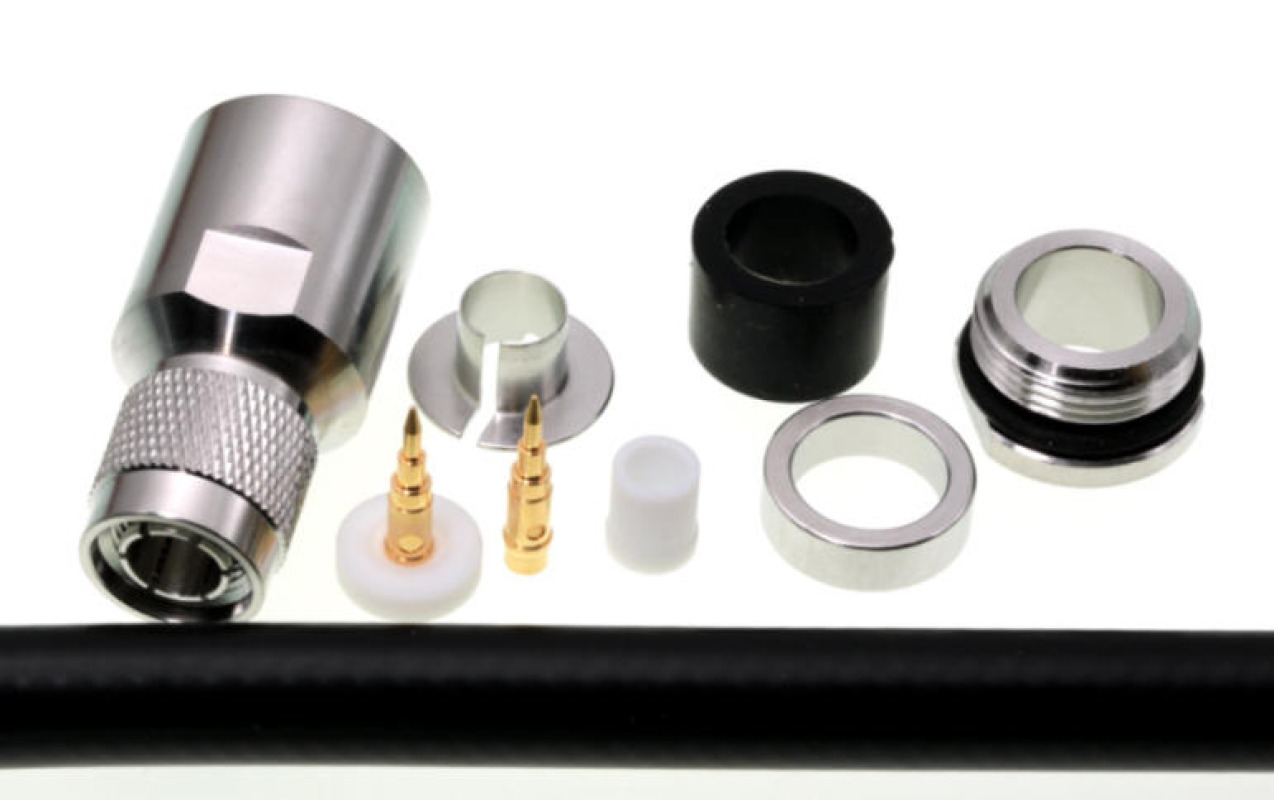

UG 801 - TA unser Löt-TNC-Stecker:
- FE-Dielektrikum
- vergoldeter Mittelstift
- diamagnetisch TNC-Stecker für:
- 2000 Flex
- H 2010
- Calorix 10
- Ecoflex 10
- Ultraflex 10
- RG 213 U
- RG 214 U
- Hyperflex 10
- LMR 400 u.a. u.ä.

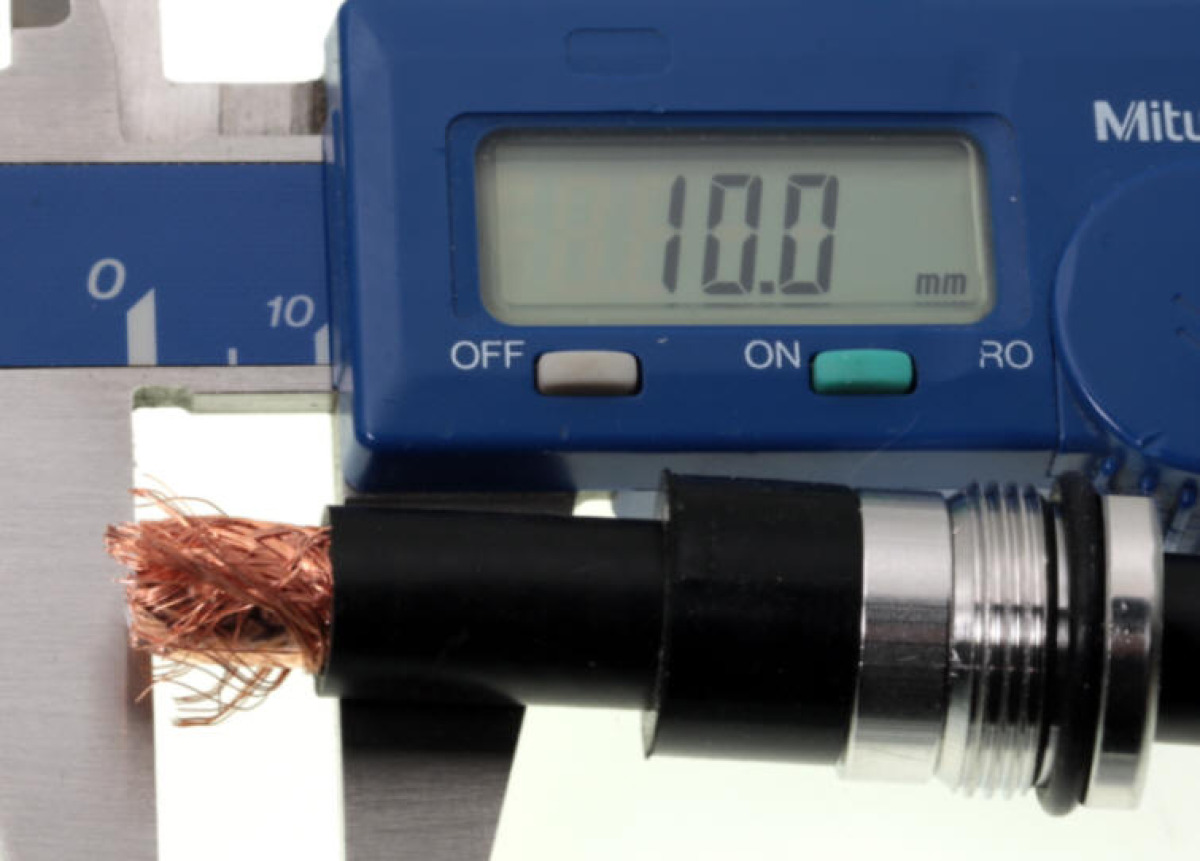

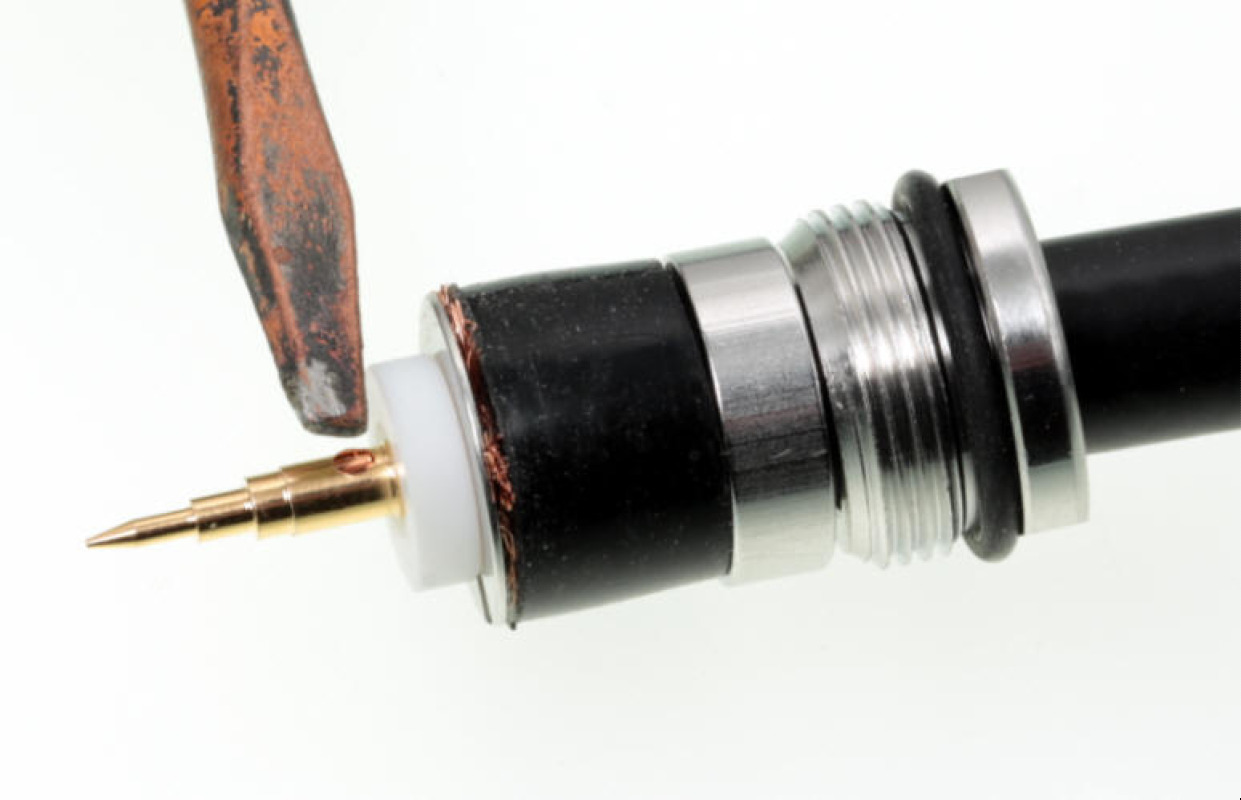

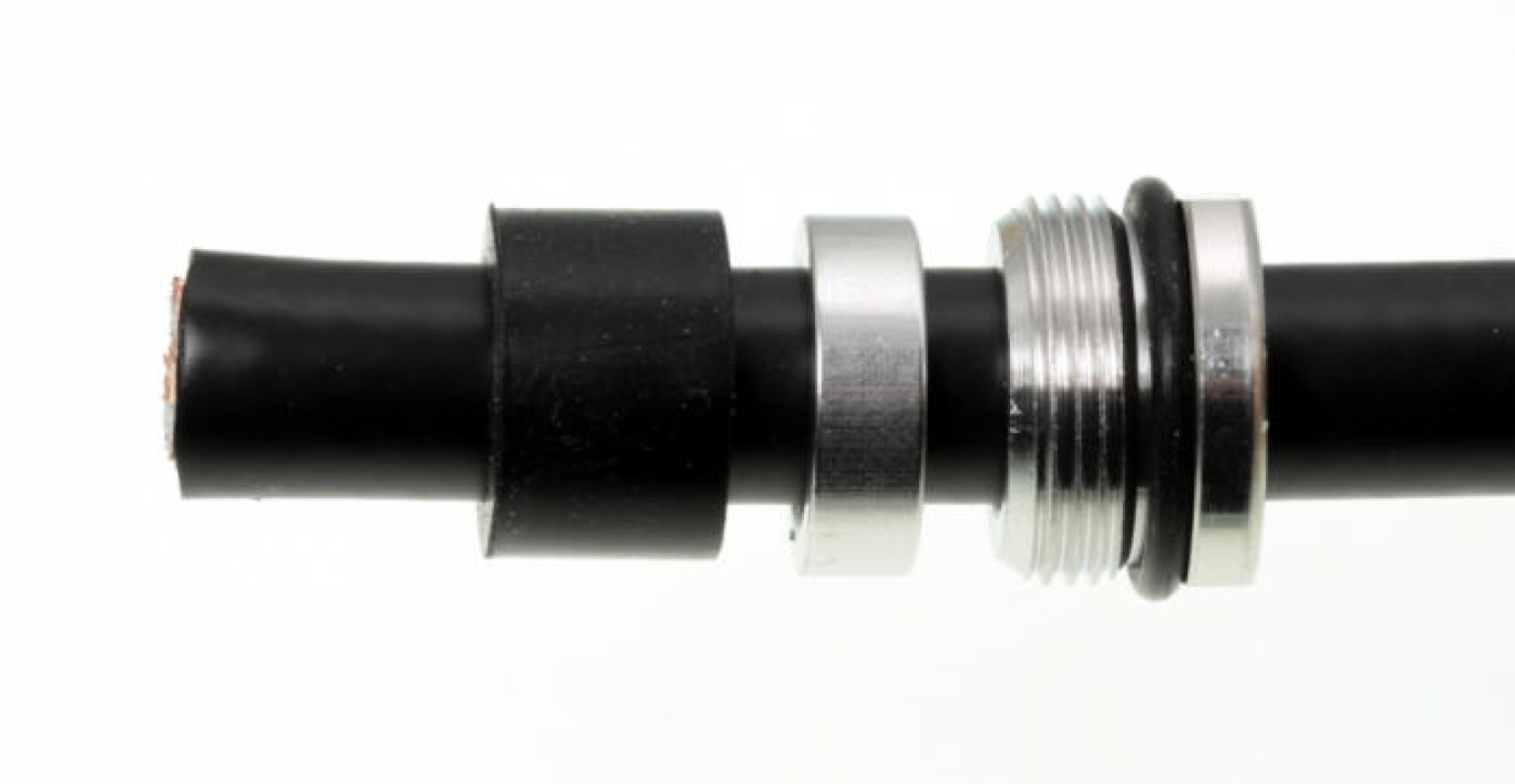

Montageschritte

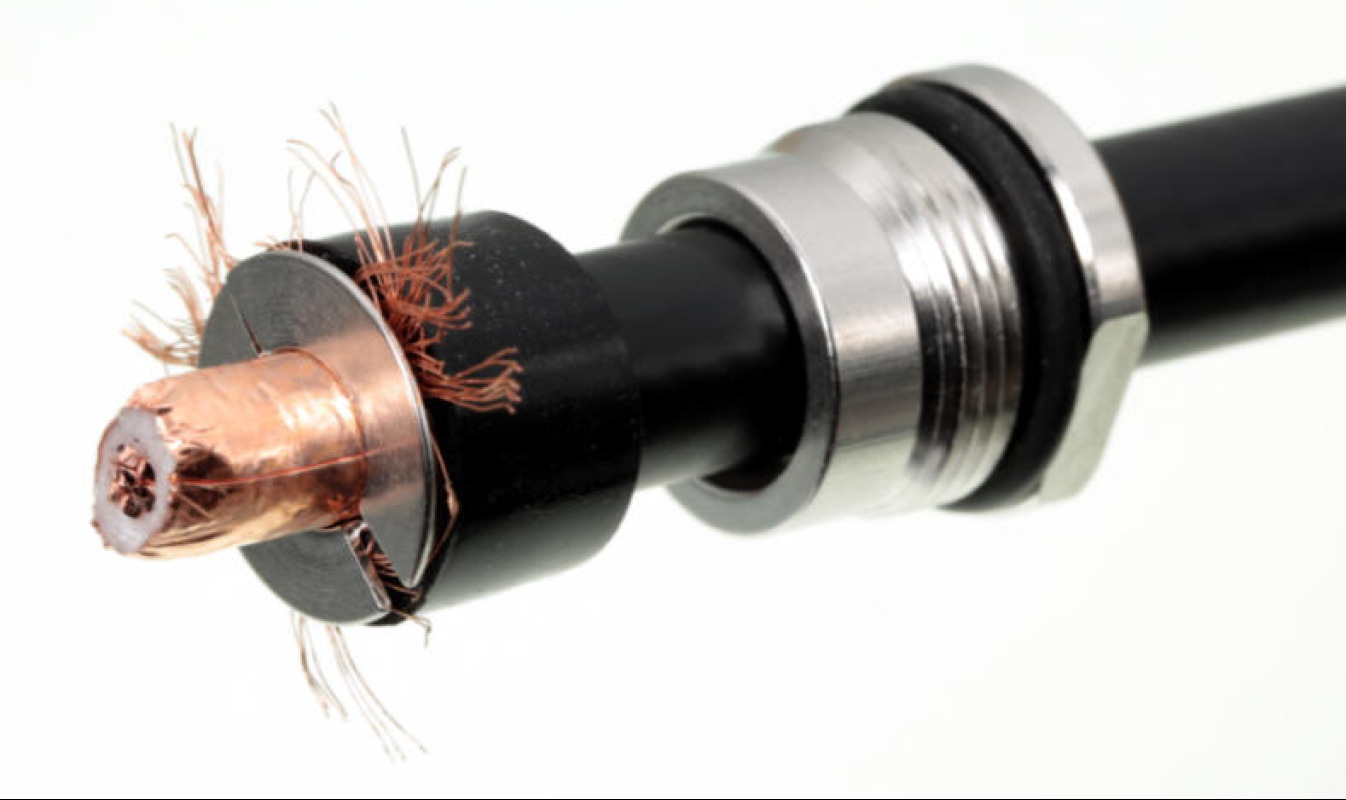

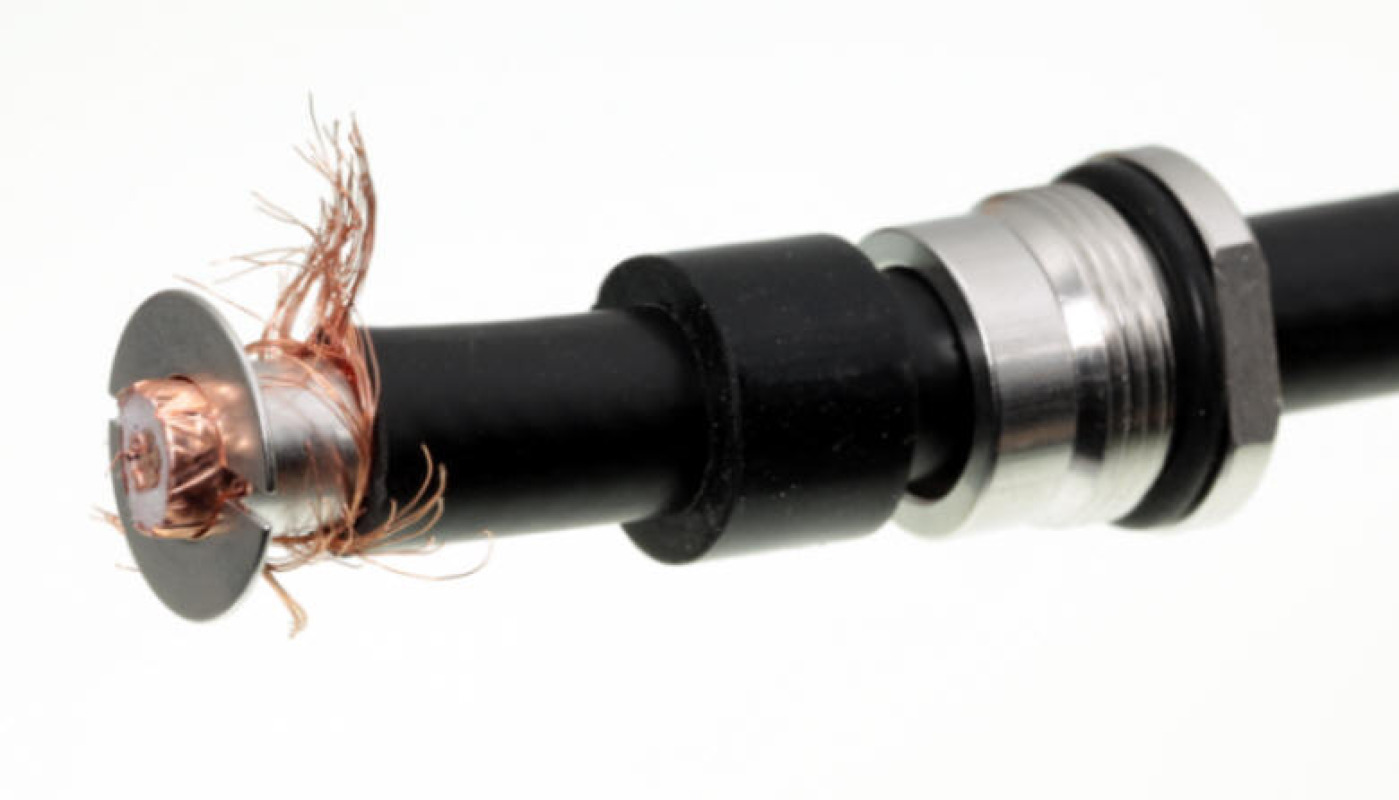

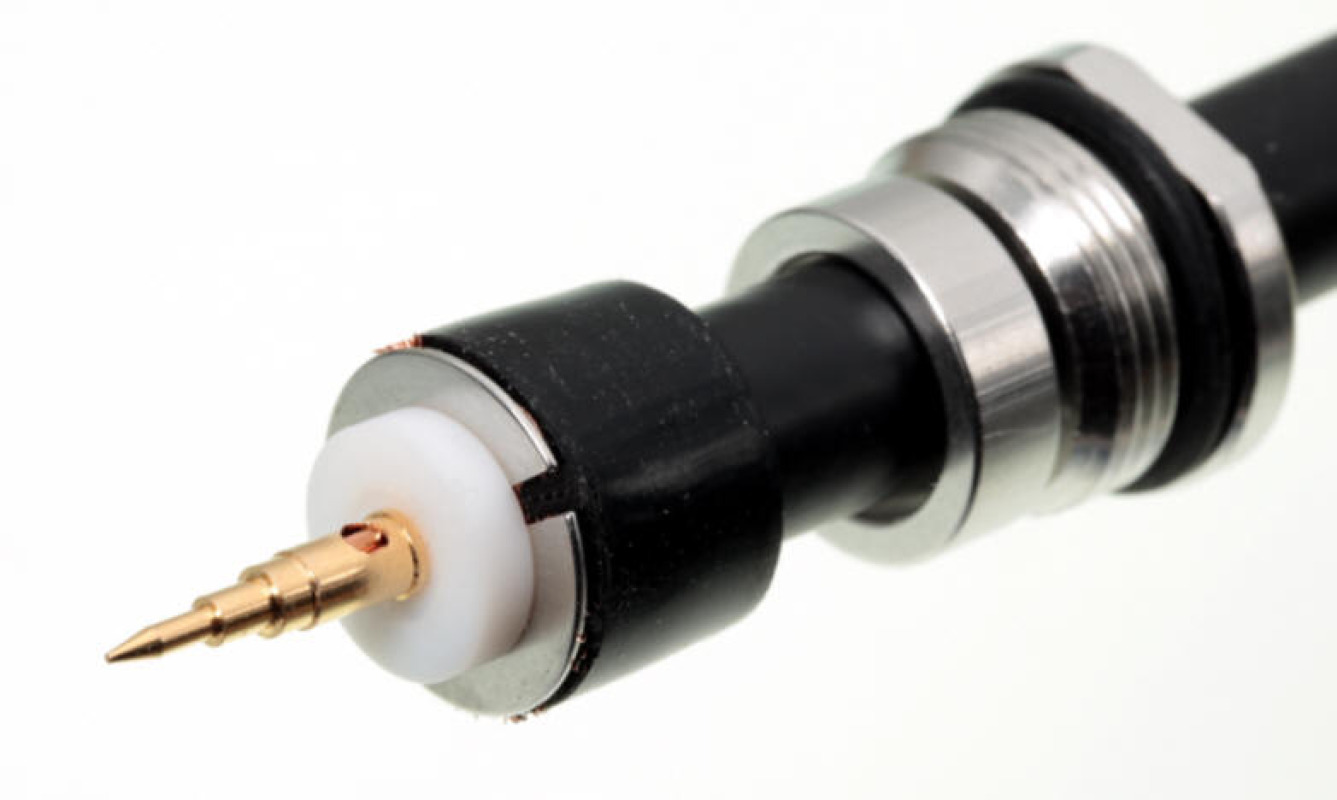

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

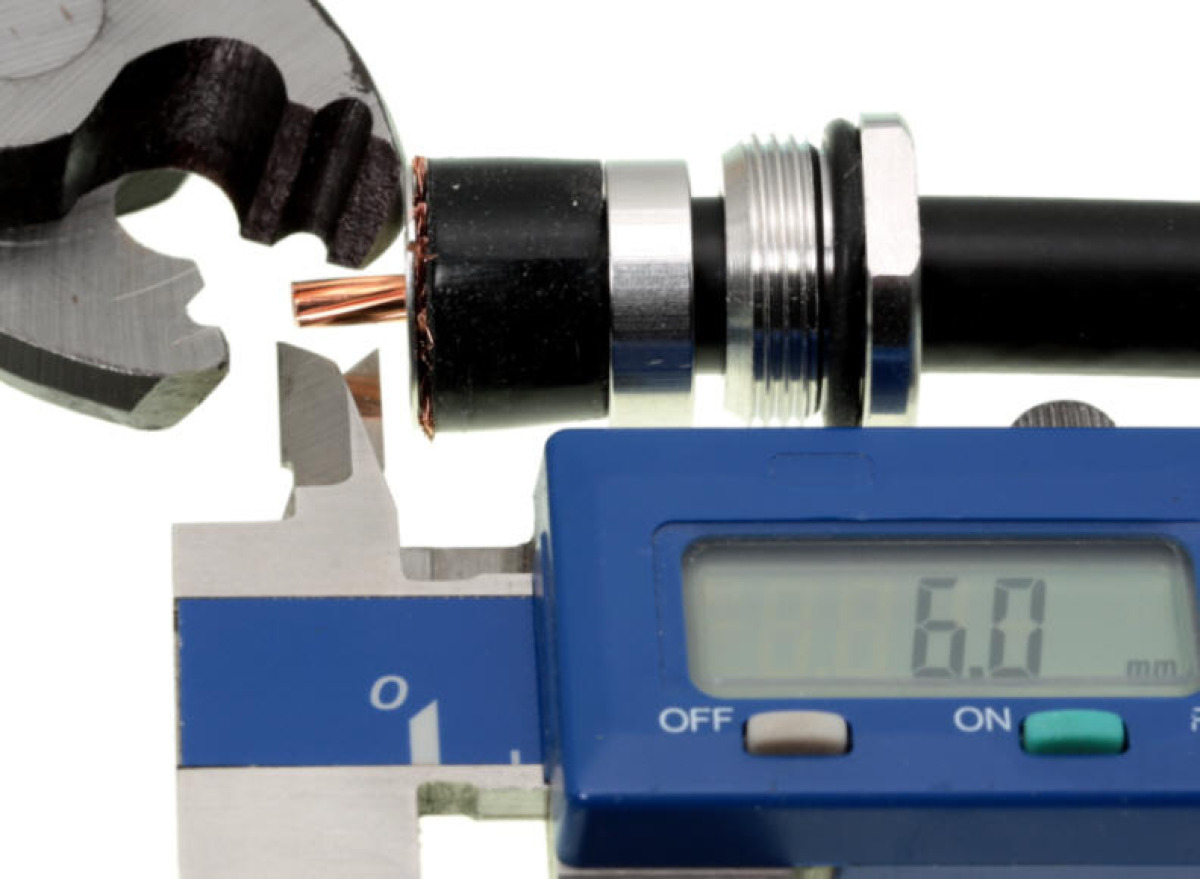

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

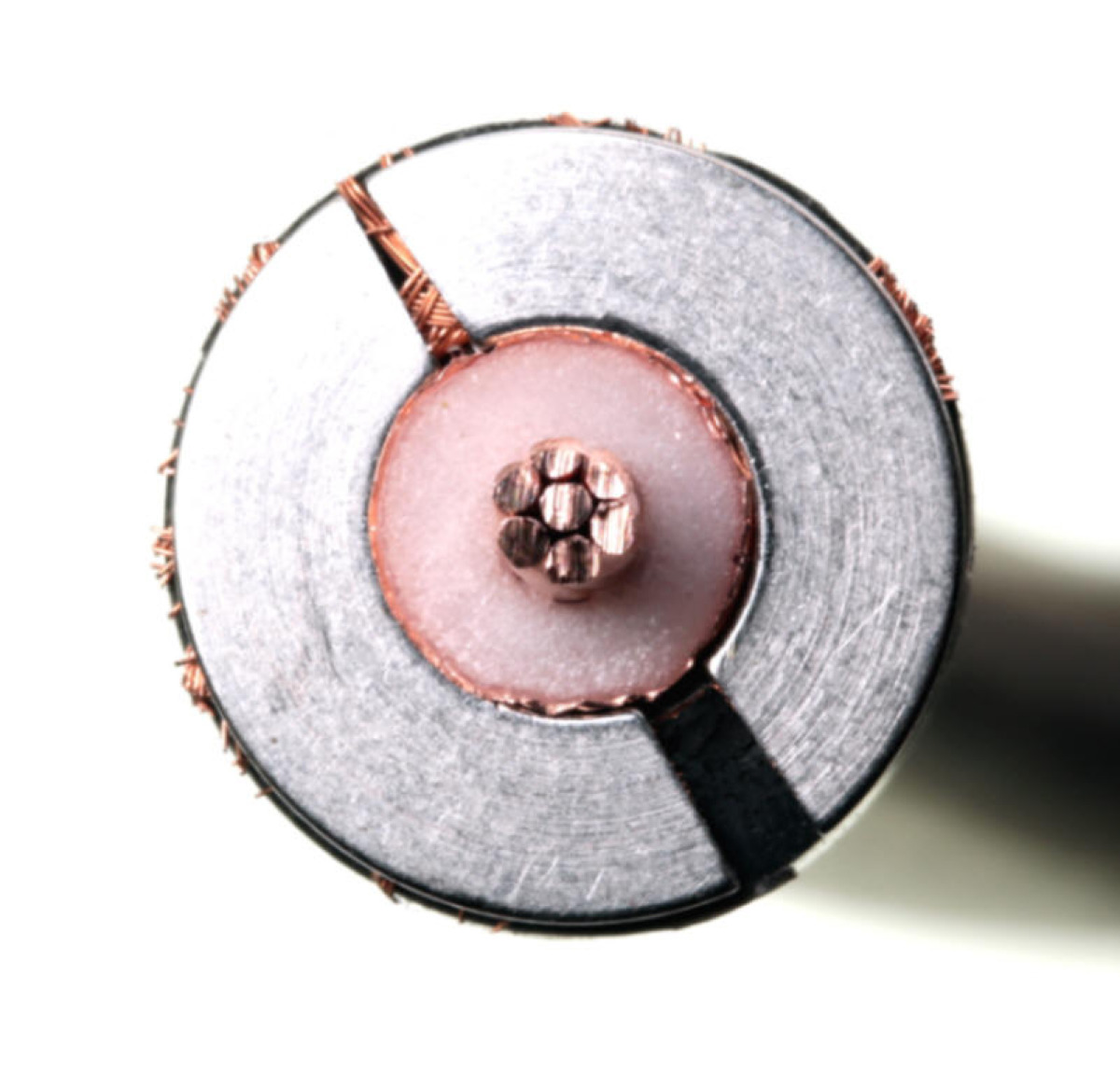

Die Abbildung zeigt den exakt geschnittenen Innenleiter 7x1,0 mm. Die Struktur des 7adrigen Leiters bleibt beim Schneiden unverändert. Der Mittelkontakt kann ohne irgendeine Korrektur aufgesteckt werden.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
