UG 801 TA RP
Stecker-Norm: TNC-Buchse rev. Polarität
Geeignete Kabel:
H 2000 FLEX , H 2010 FRNC/Calorix 10 , H 2010 / Ultraflex 10 , ECOFLEX 10 , RG 213 U , RG 214 U
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
UG 801 RP-TA besitzt eine nickelfreie Oberfläche (TresAlloy) sowie einen Silikon-O-Ring, der die Wasserdichtigkeit erhöht. Die begefügten Mittelstifte sind paramagnetisch.

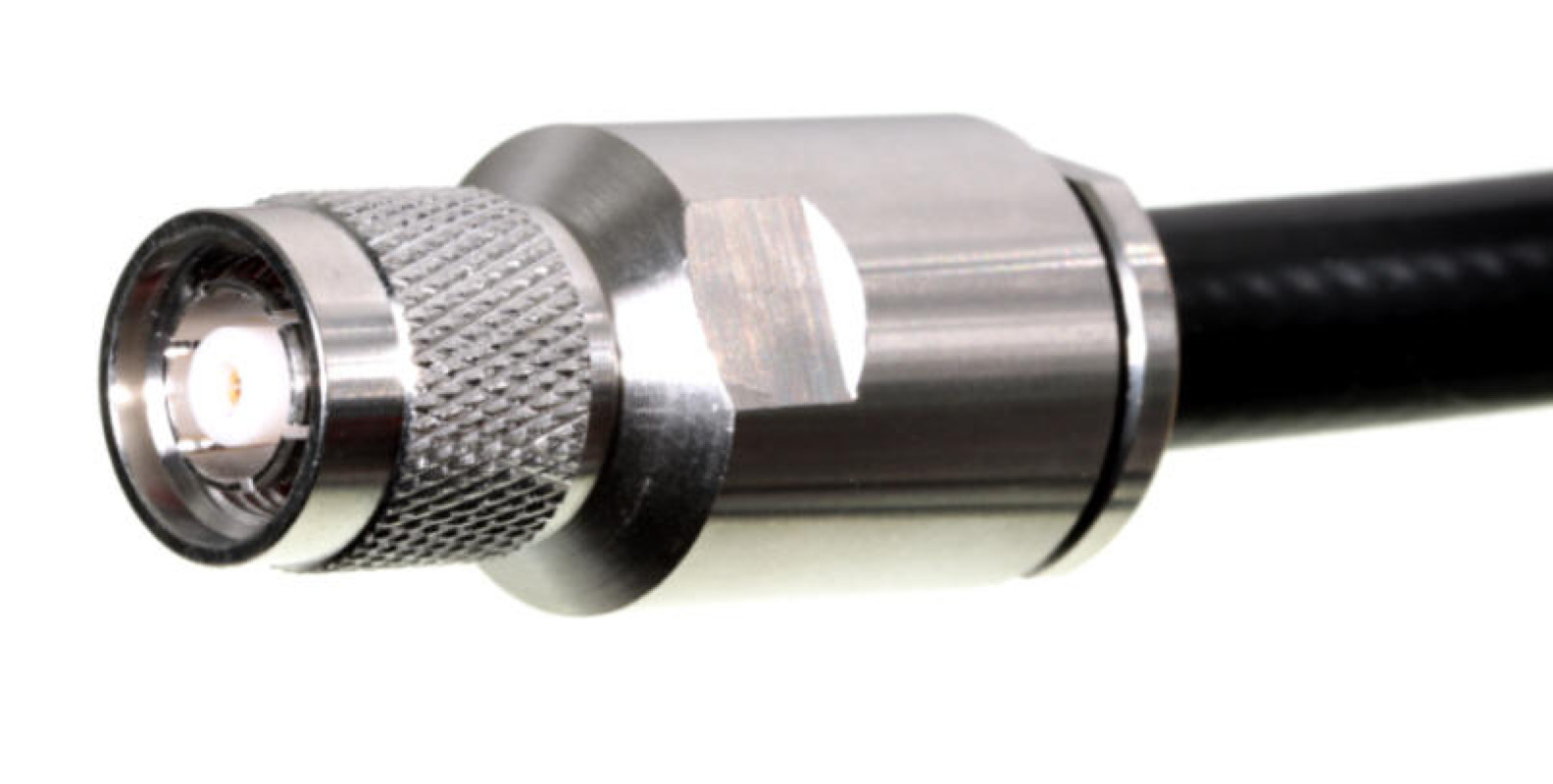

UG 801 - RPTA unser Löt-TNC-Stecker mit rev. Polarität:
- PTFE-Dielektrikum
- vergoldeter Mittelstift
- diamagnetisch TNC-Stecker für
- H 2000 Flex
- H 2010, Calorix 10
- Ecoflex 10
- Ultraflex 10
- RG 213 U
- RG 214 U
- Hyperflex 10
- LMR 400 u.a. u.ä.

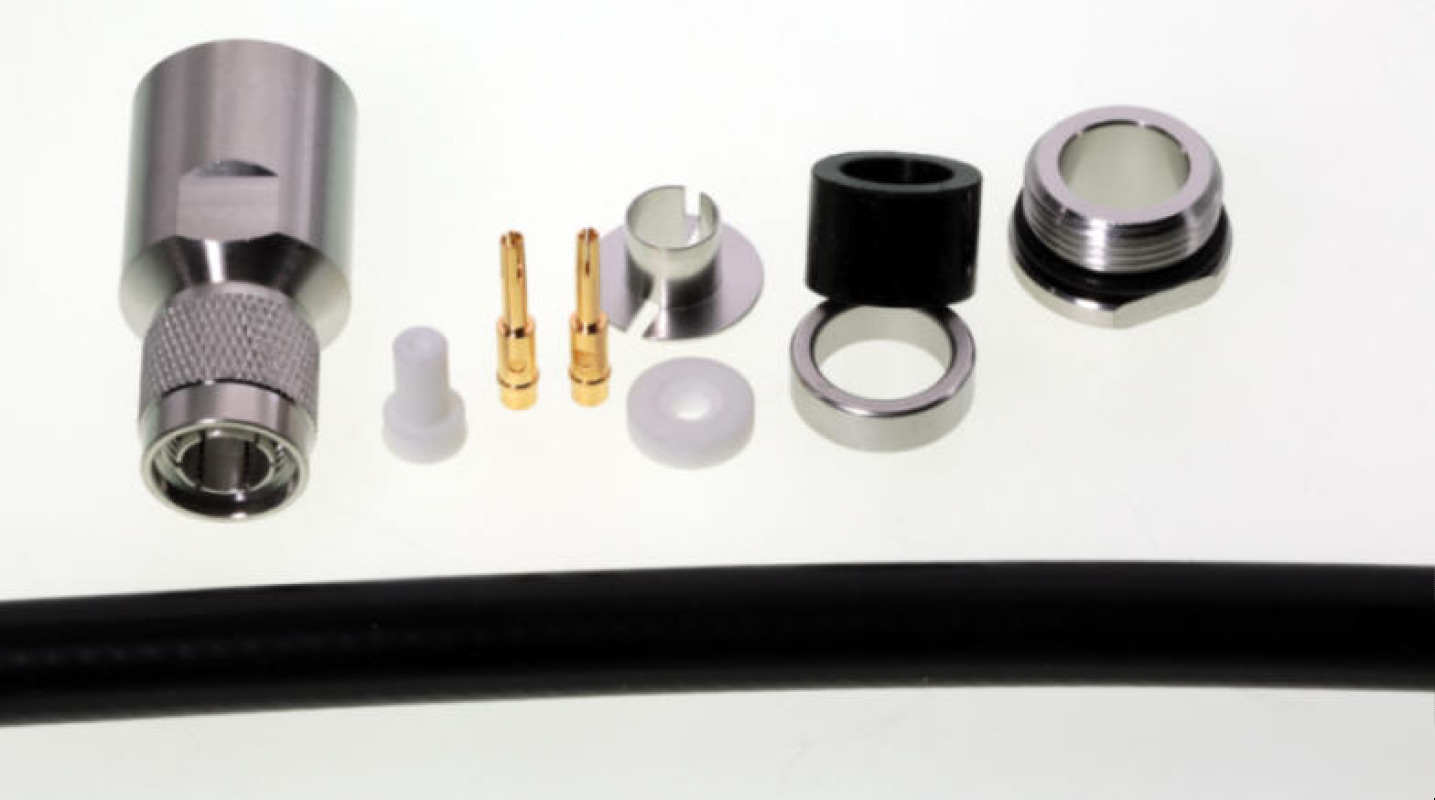

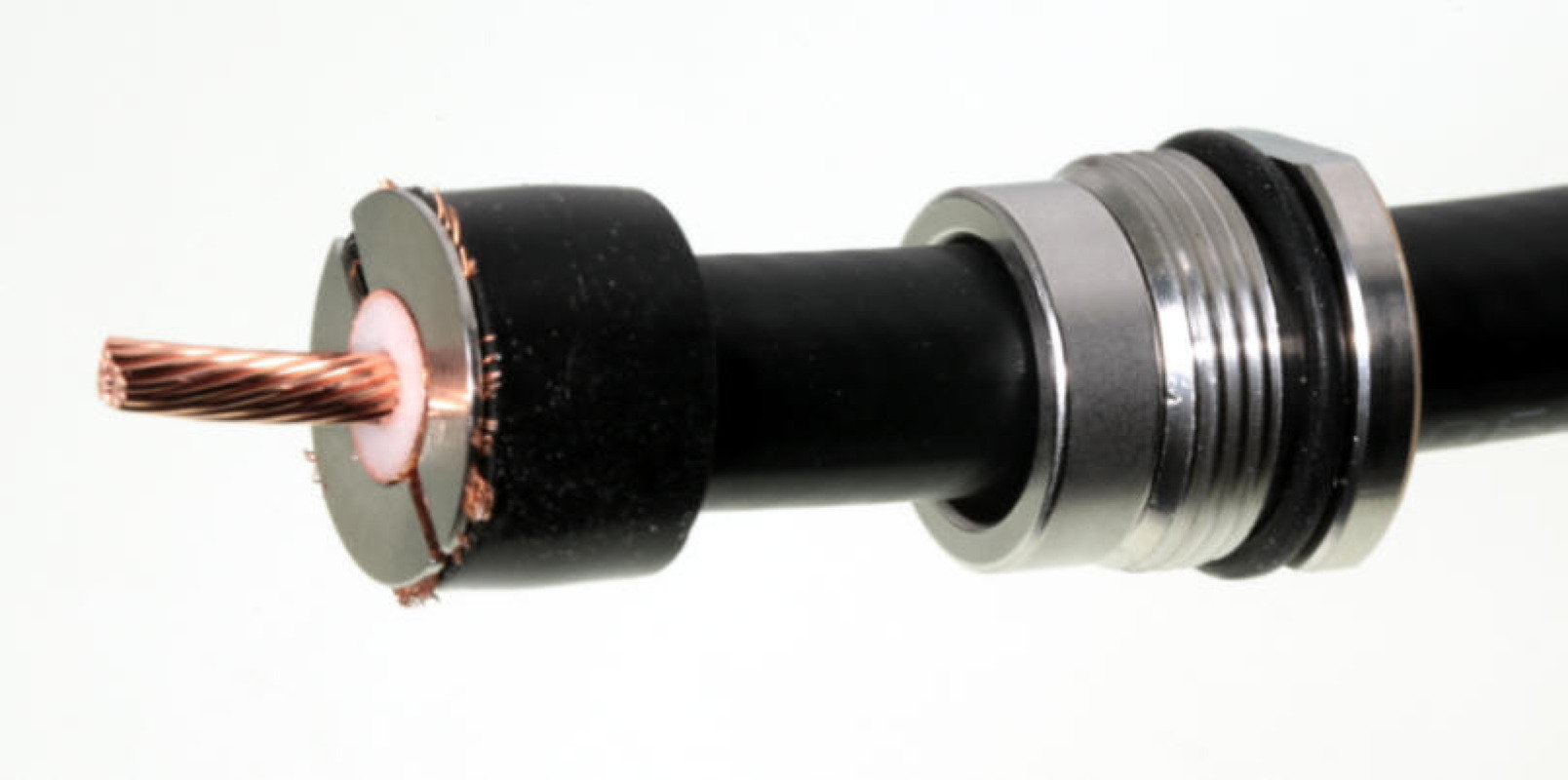

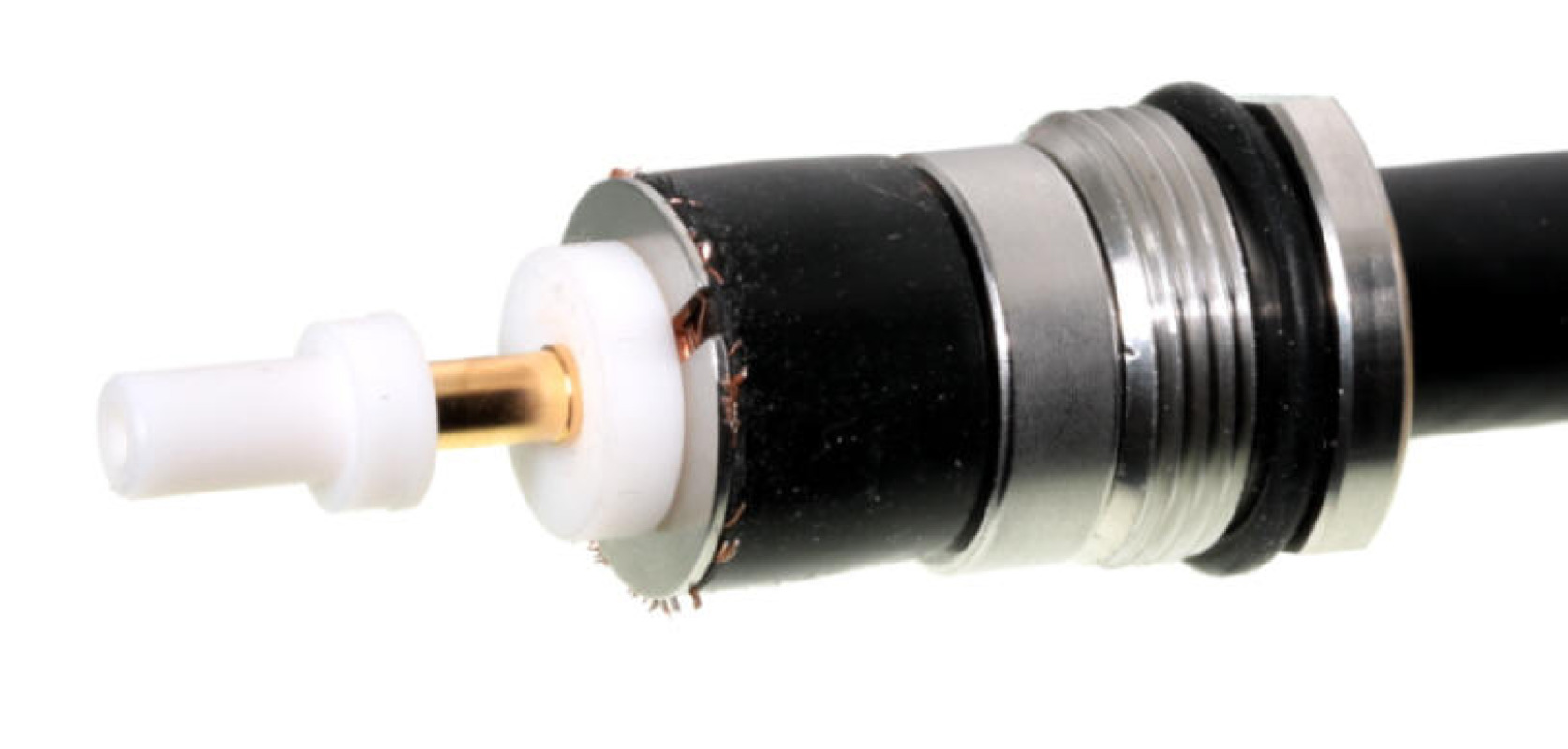

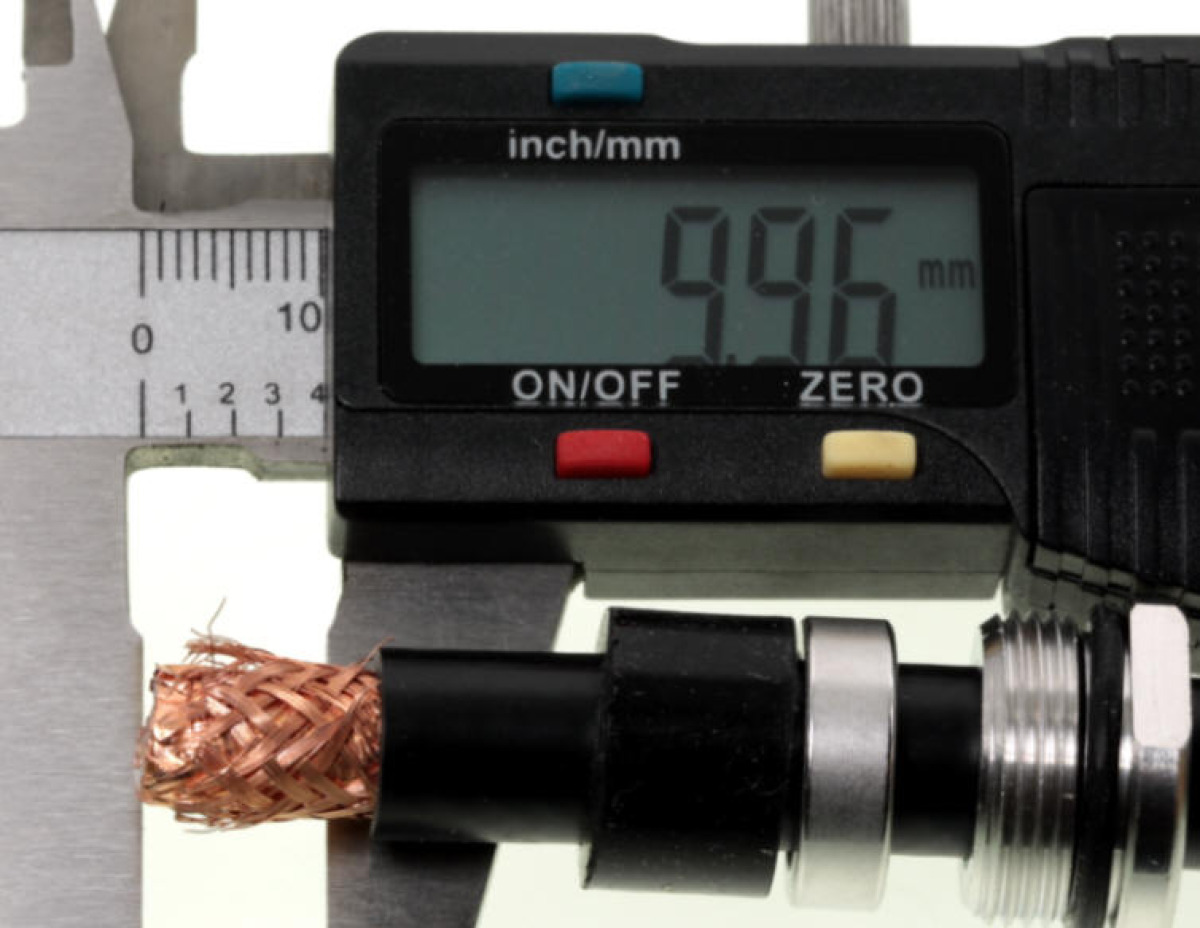

Montageschritte

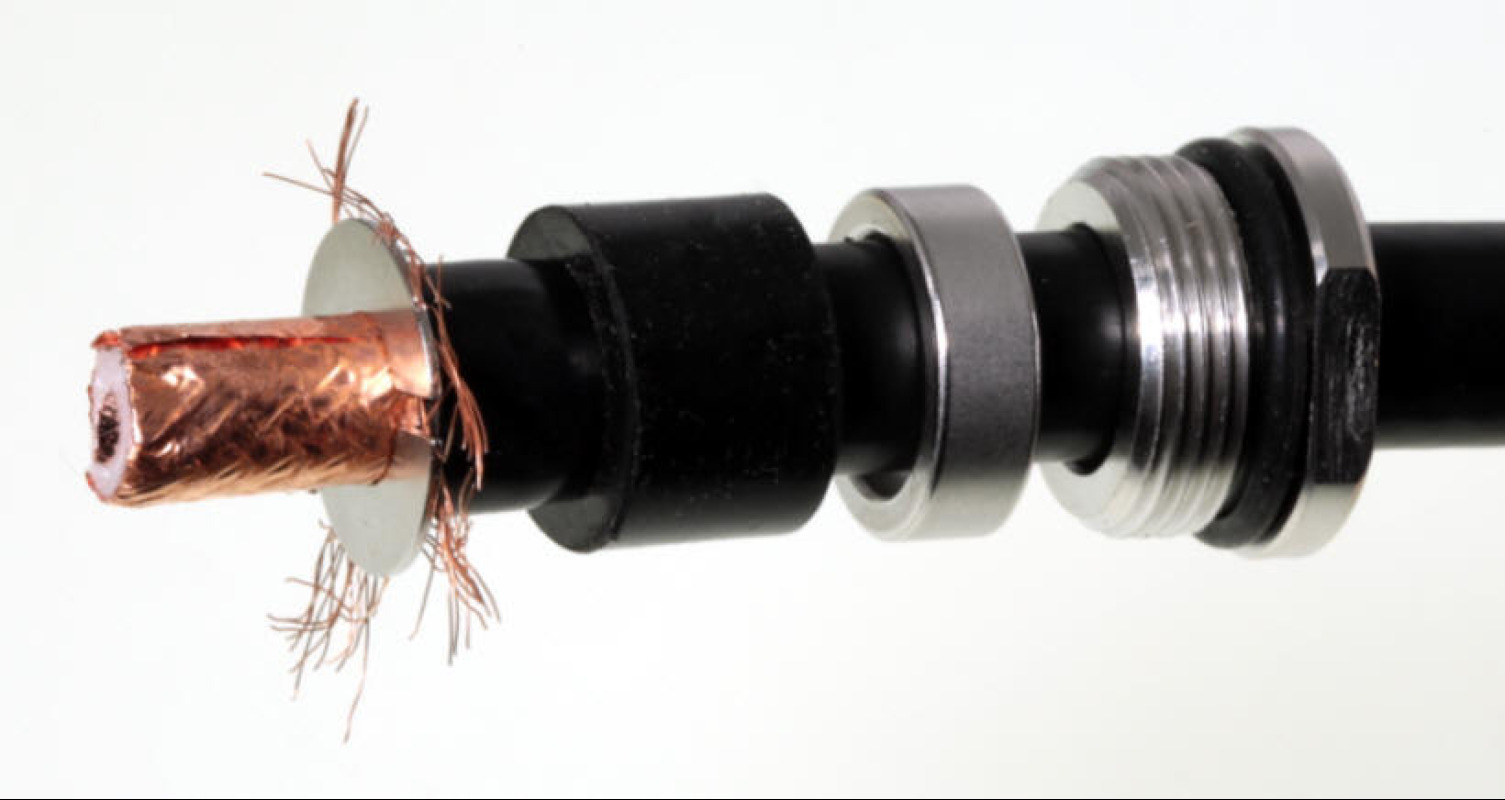

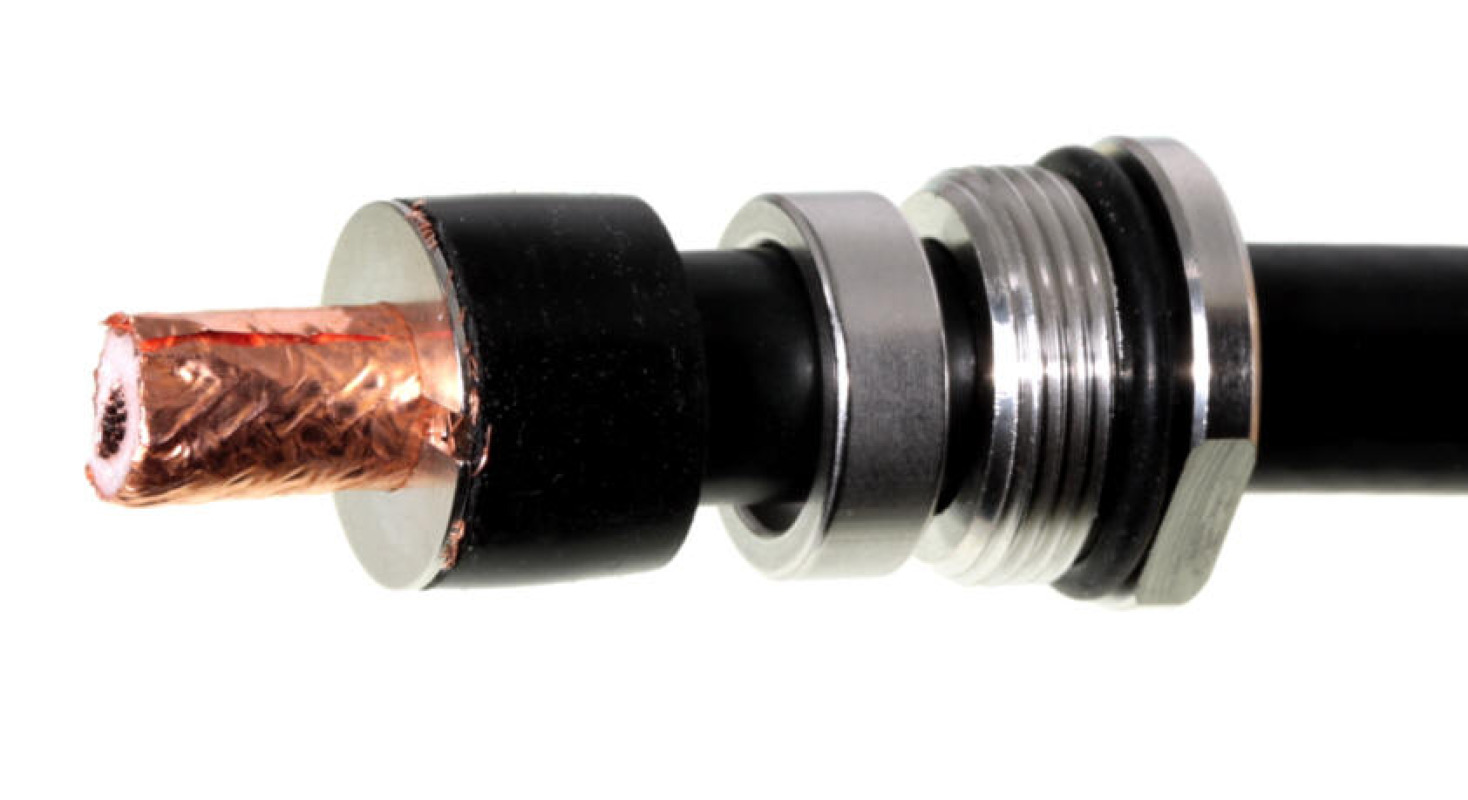

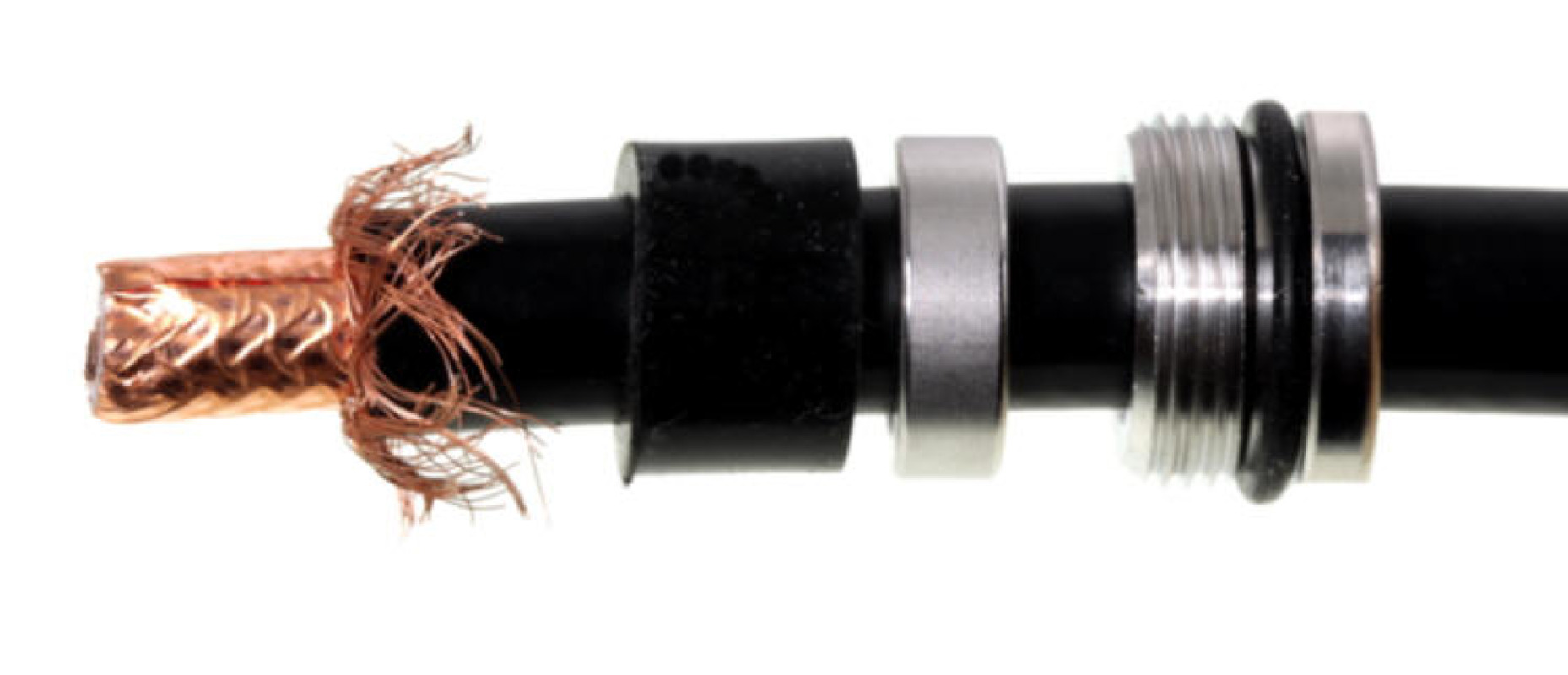

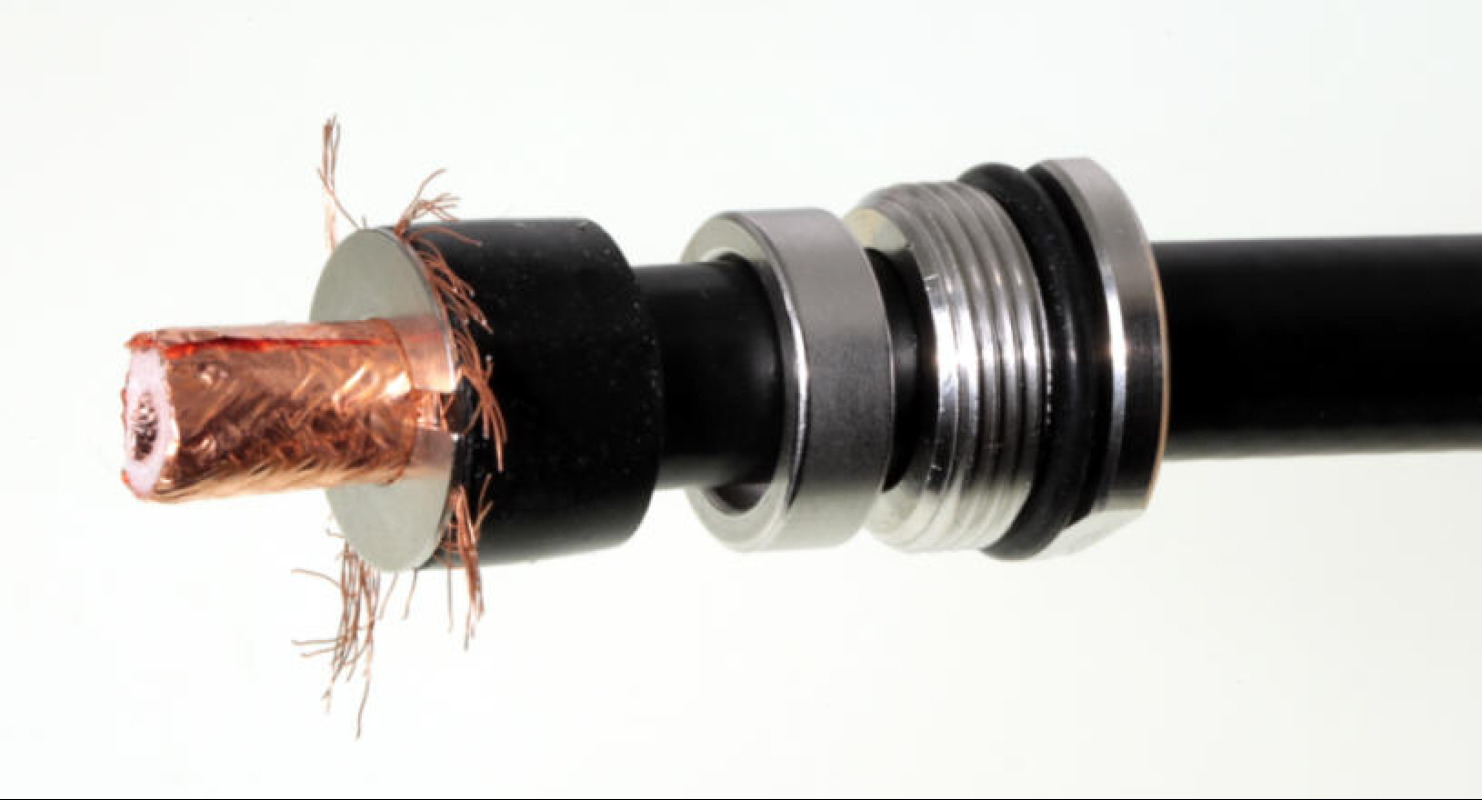

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

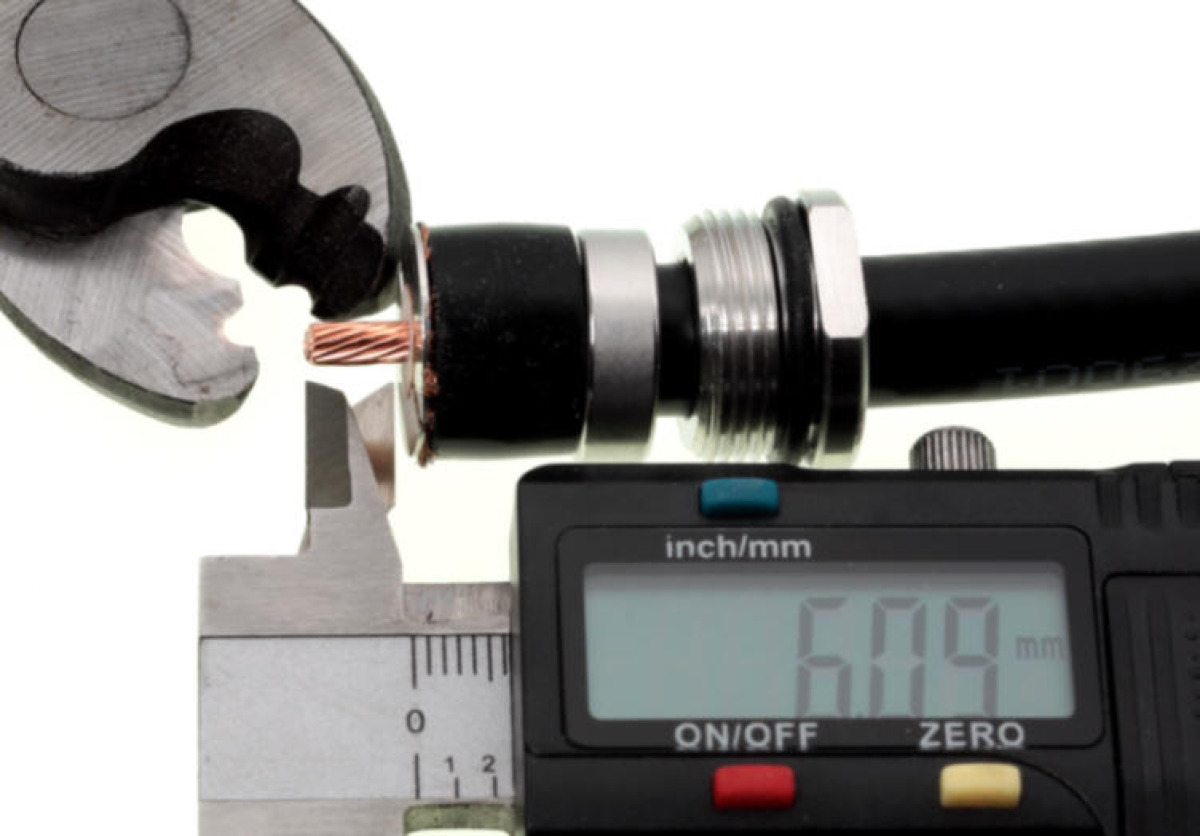

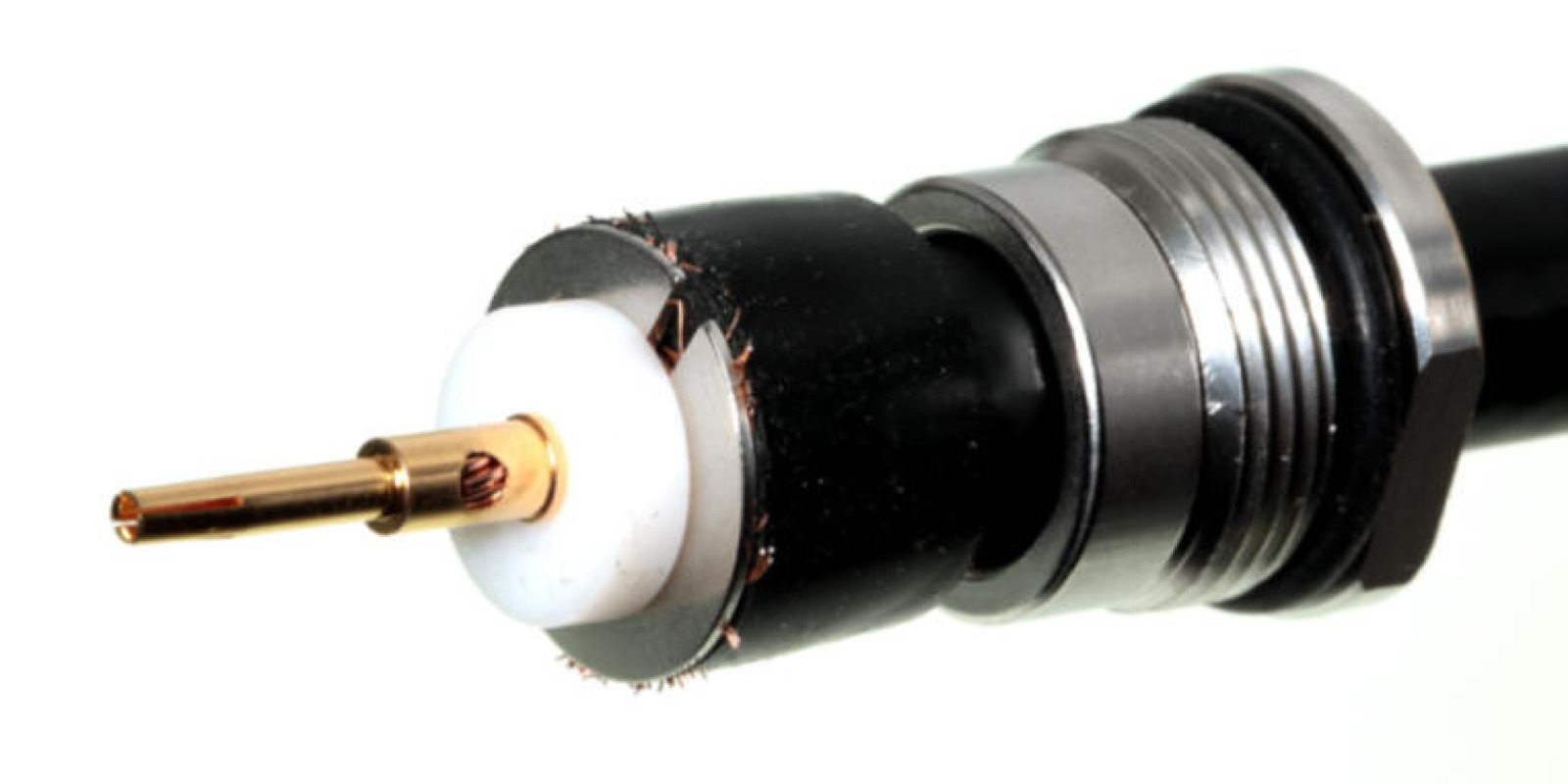

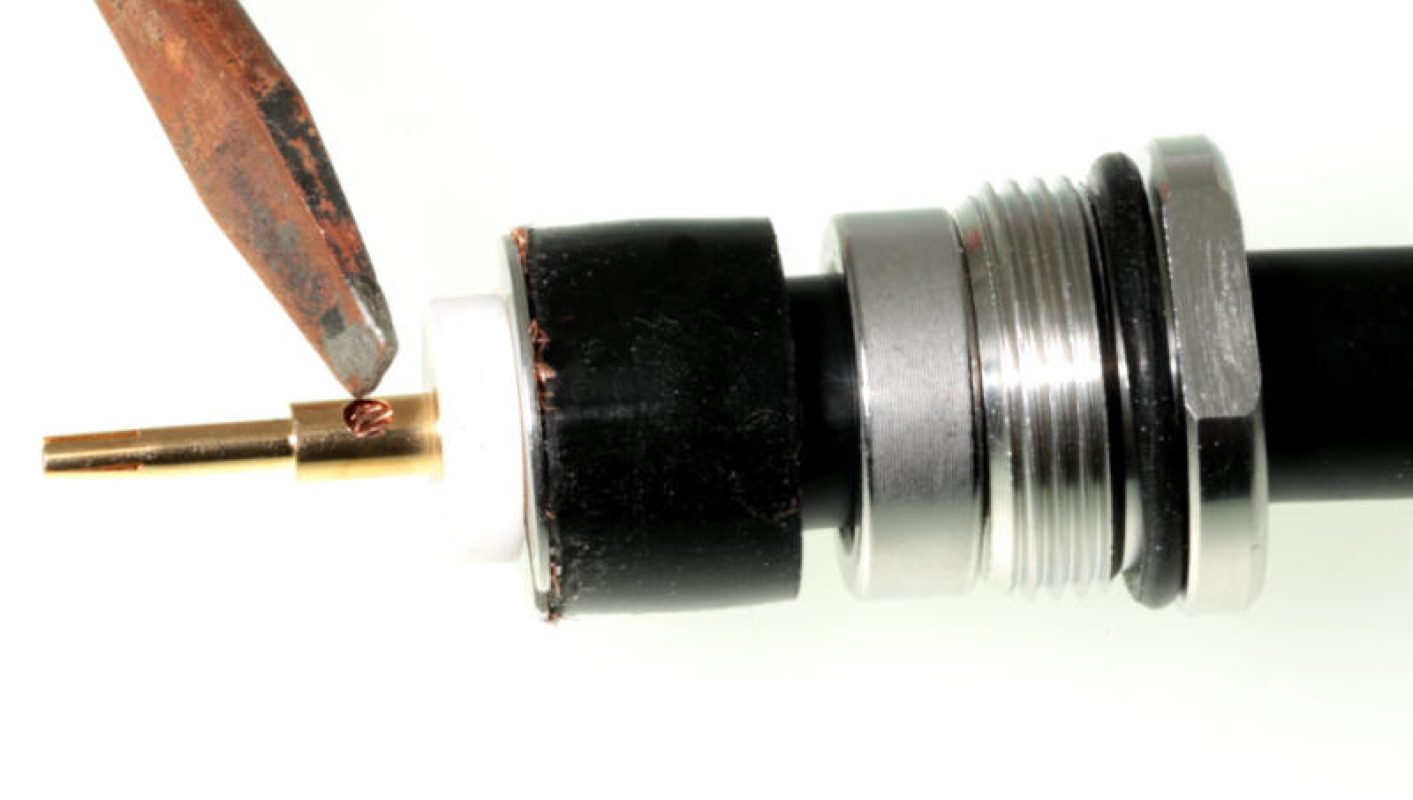

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter 7x1,0 mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
