UG 23 SL-TA
Stecker-Norm: N-Buchse lötfrei
Geeignete Kabel:
H 2000 Flex, H 1000, H 2010, Calorix 10, Ultraflex 10, Aircom P, Ecoflex 10, Airborne 10, LMR 400, HyperFlex 10 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

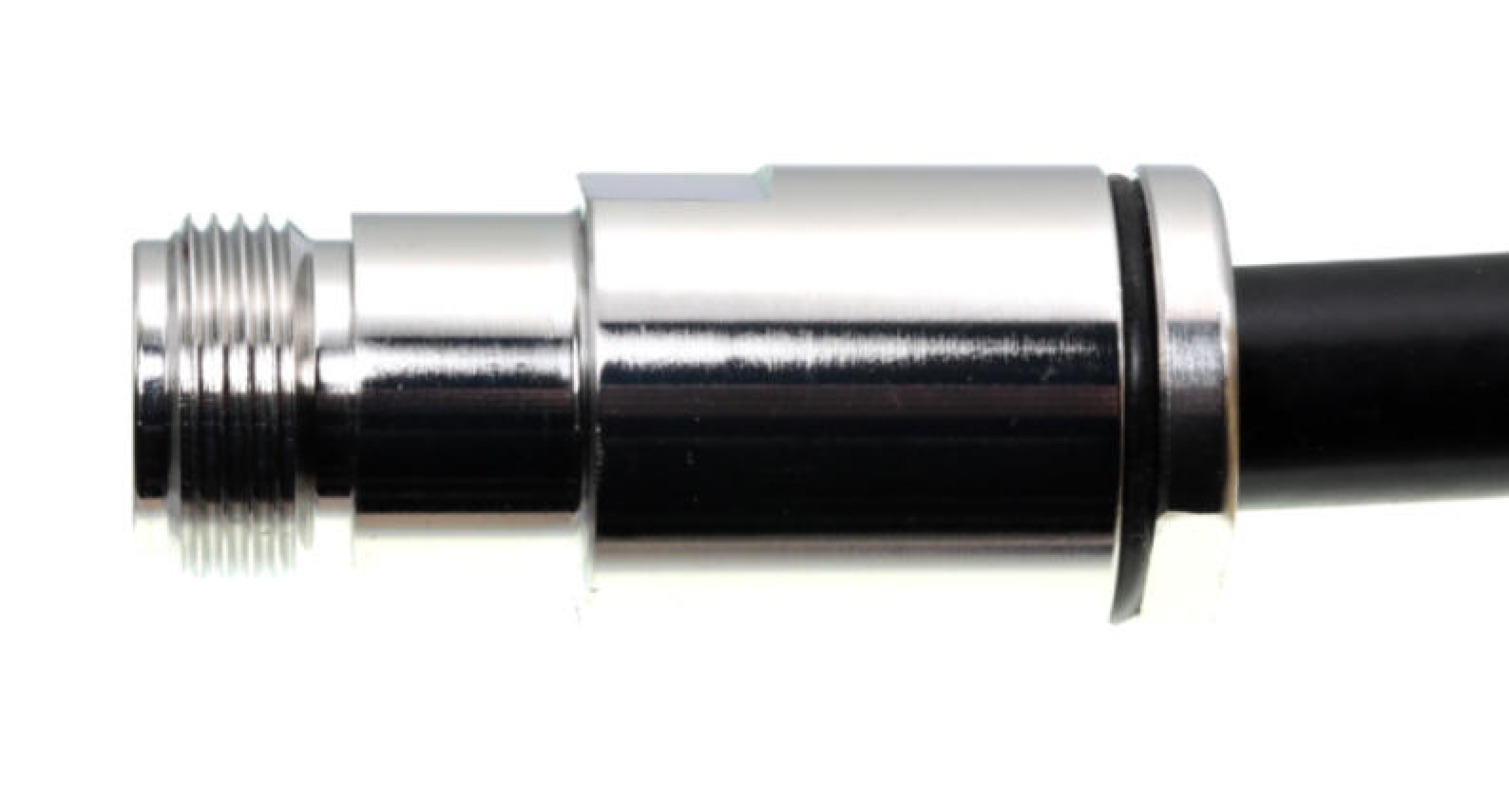

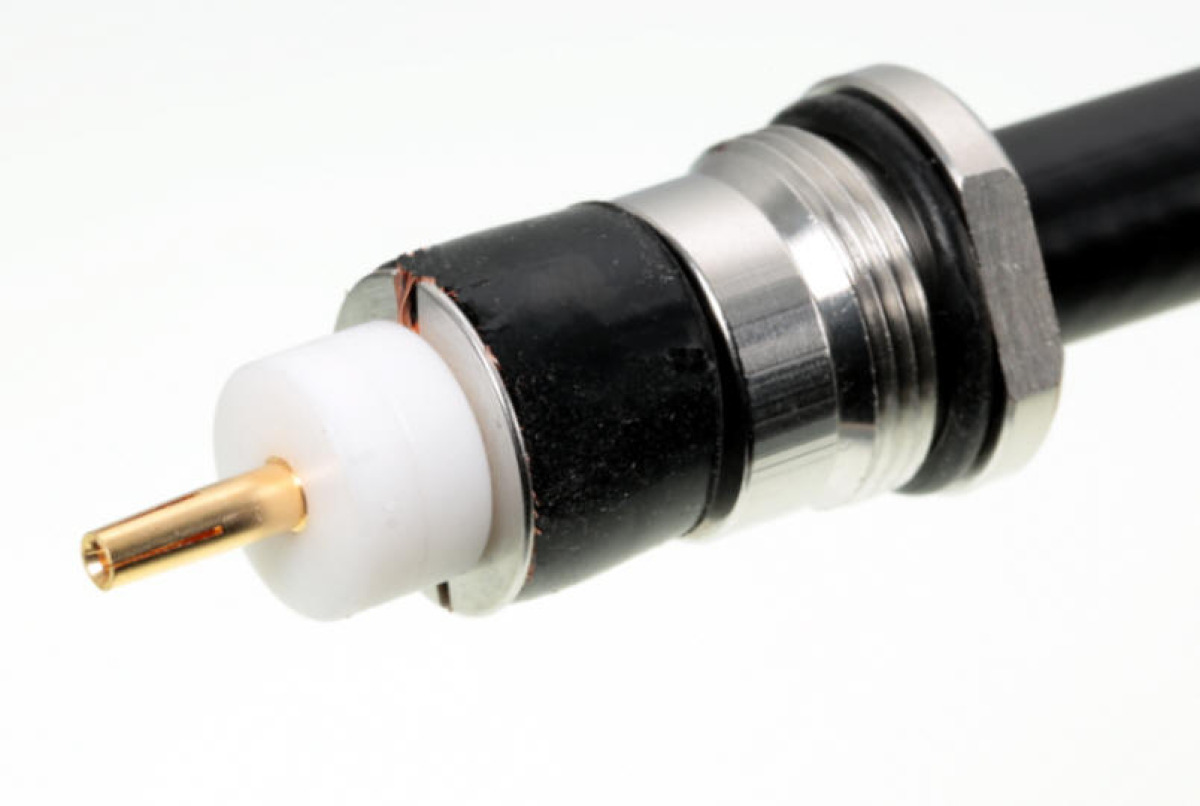

H 2010 / Ultraflex 10 mit montierter N-Norm Buchse UG 23 SL-TA Montageanleitung für die lötfreie Buchse UG 23 SL-TA mit zusätzlichem Silikon-O-Ring als Wasserdichtung

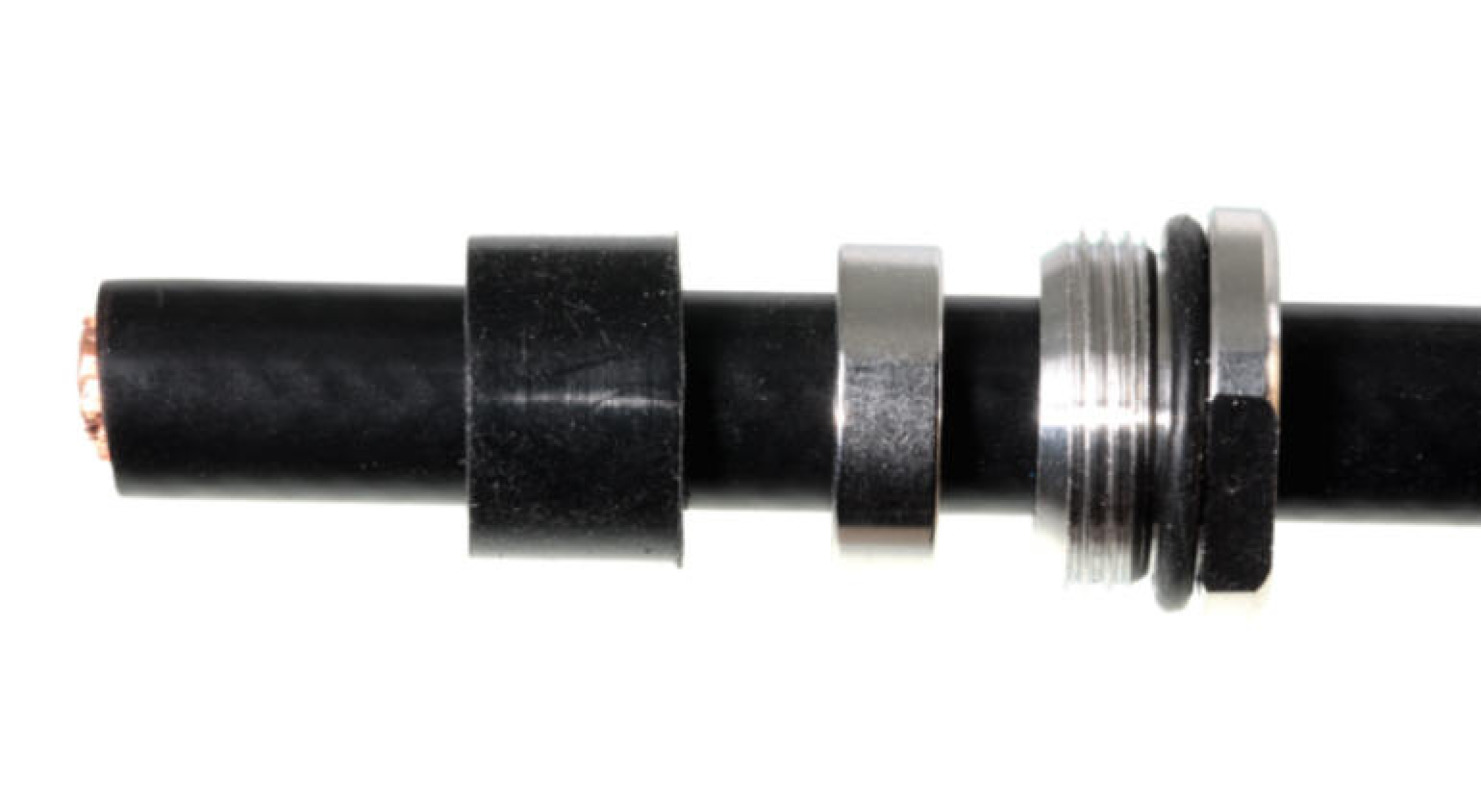

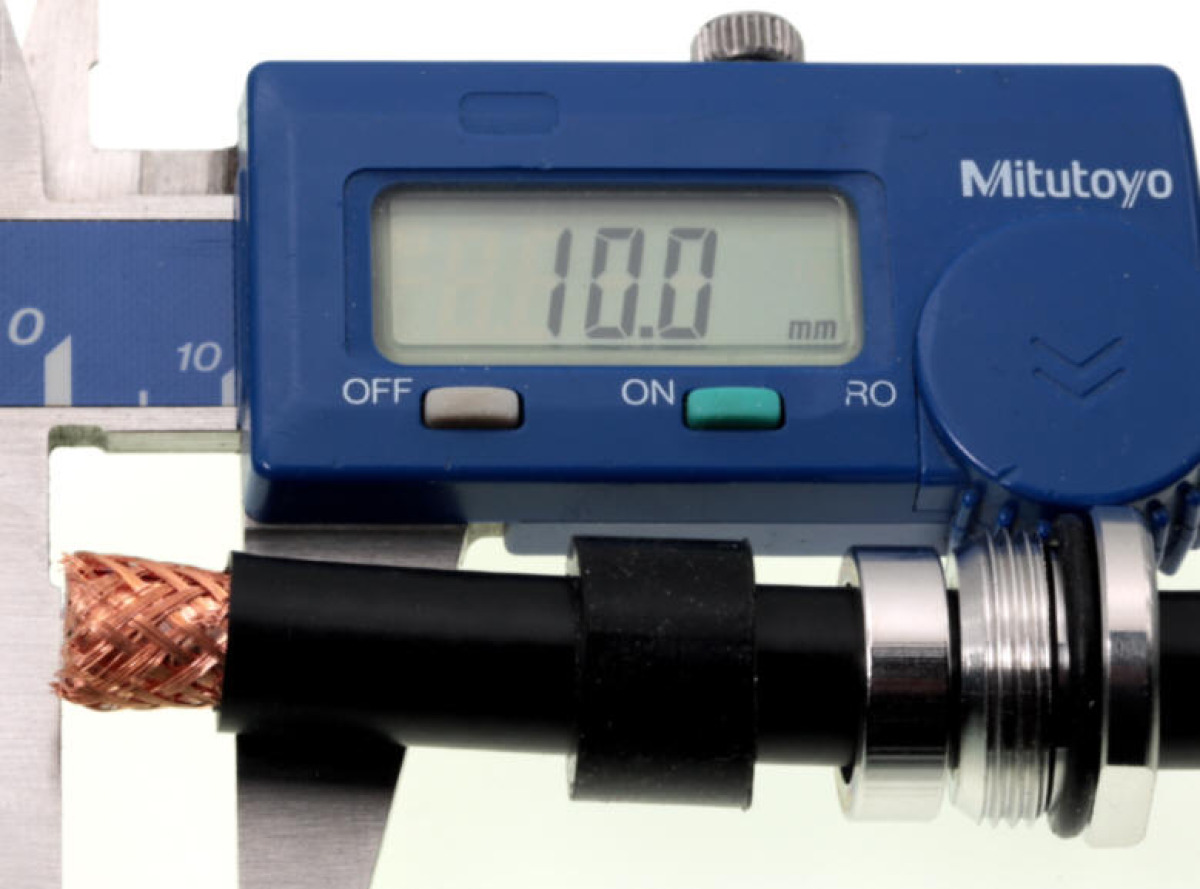

Montageschritte

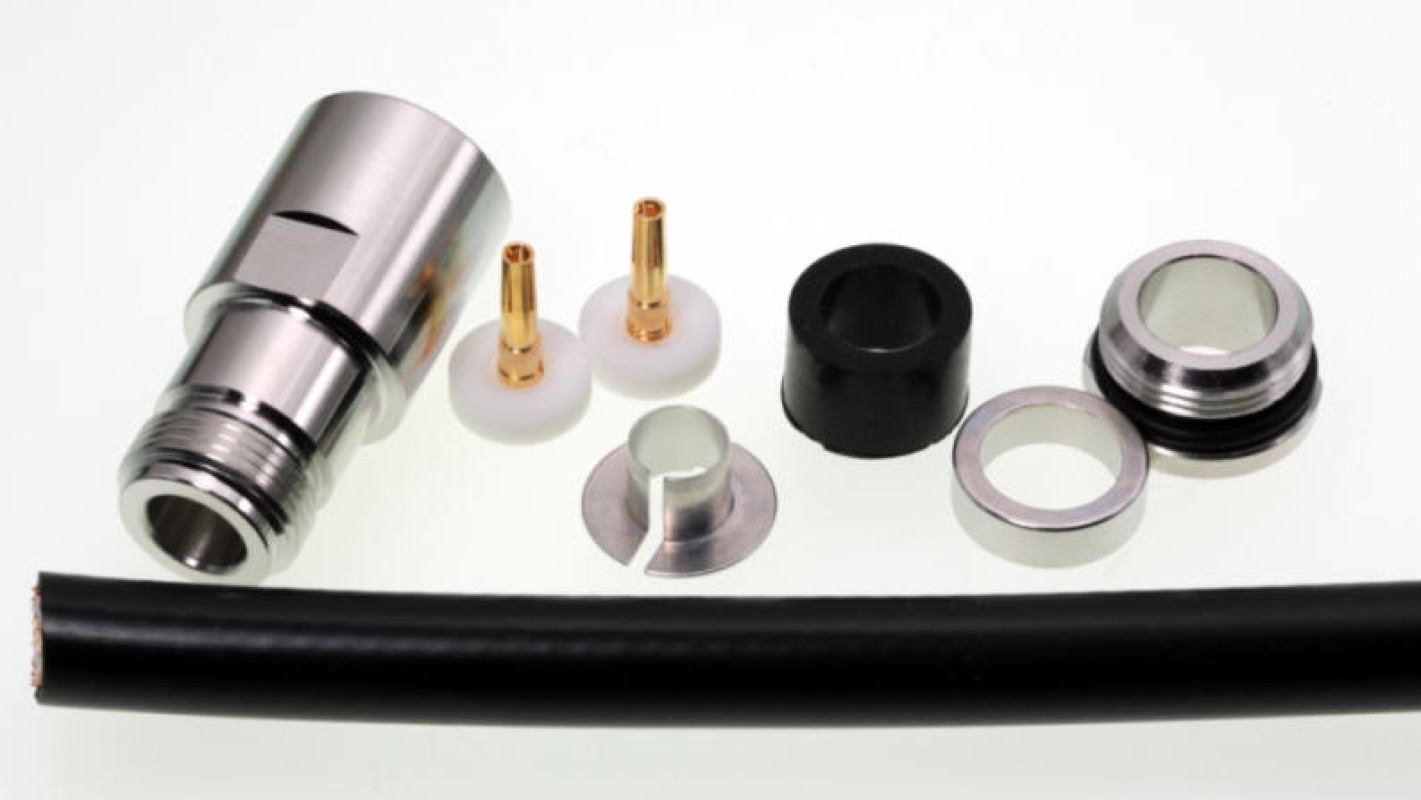

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |
| 2 | 2 PTFE-Scheiben |
| 3 | 2 Mittelkontakte mit unterschiedlicher Aufnahme |
| 4 | doppelt geschlitzte Massehülse |
| 5 | Gummidichtung |
| 6 | Andruck-Scheibe |
| 7 | Verschlussschraube mit Dichtungsring |

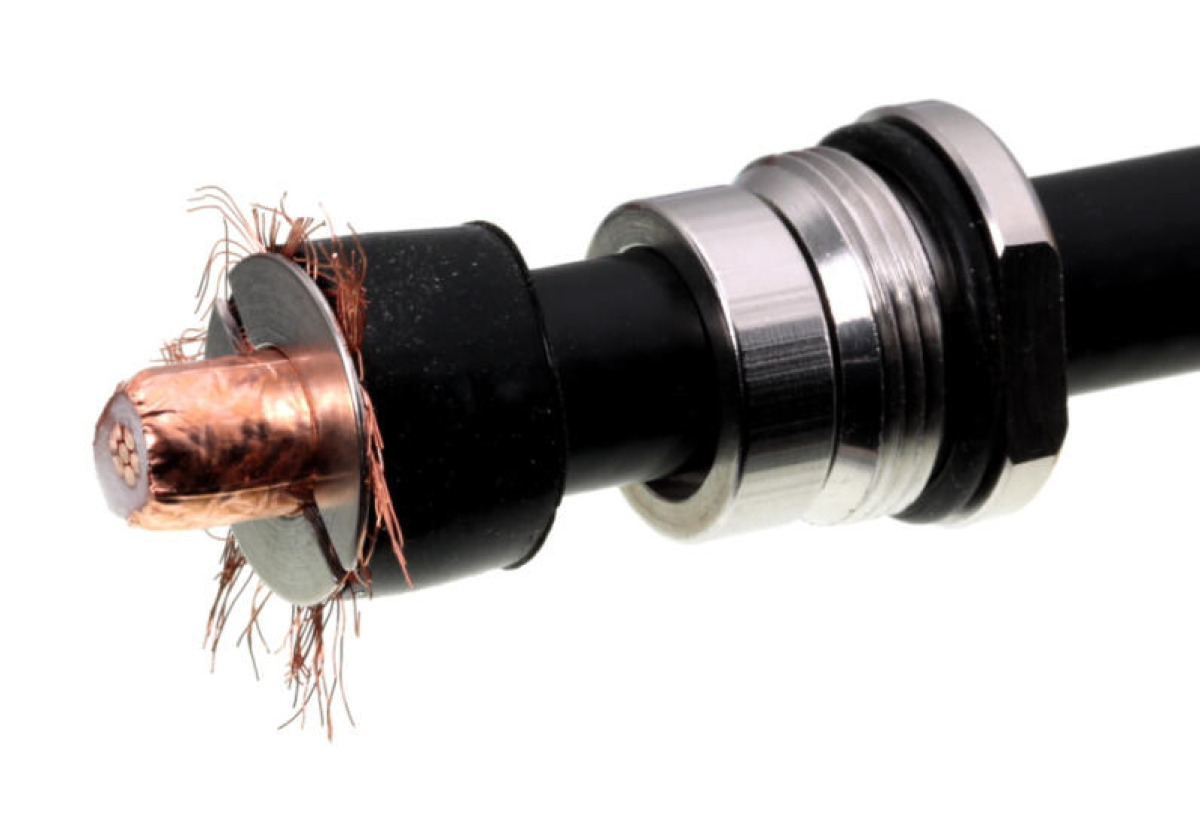

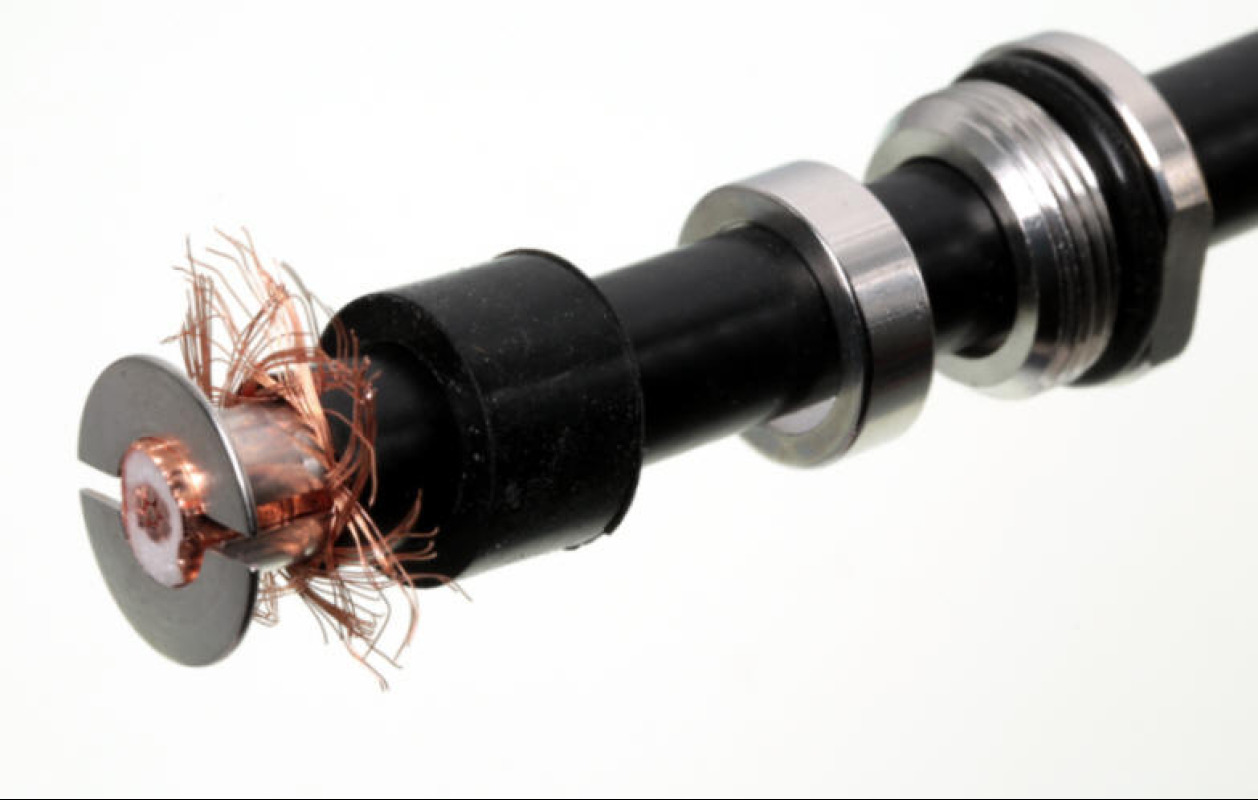

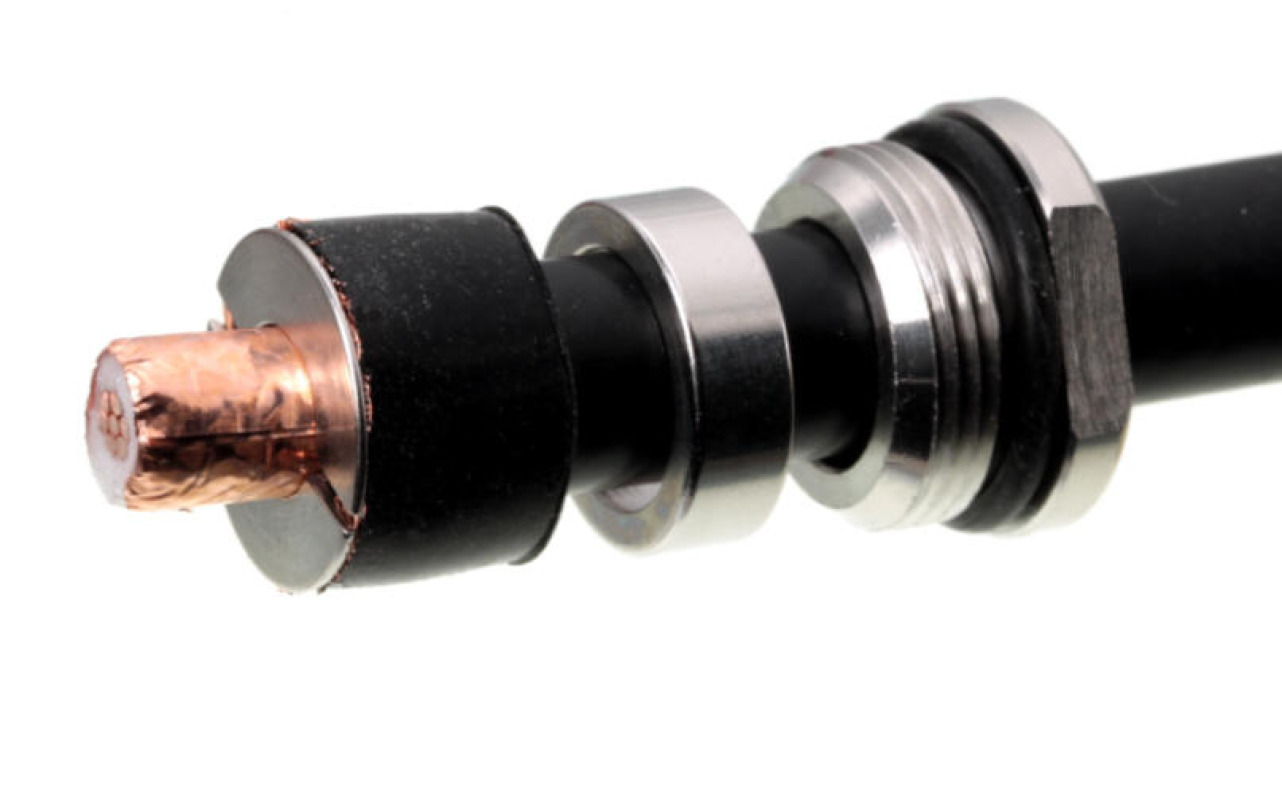

Die Masseverbindungshülse muss zwischen Folie und Geflecht.
Unsere Koaxkabelschere KKS 16 schneidet den 7adrigen Mittelleiter so, dass der vergoldete Mittelleiter problemlos aufgesteckt werden kann. KKS16 verändert die Struktur des Innenleiters nicht.

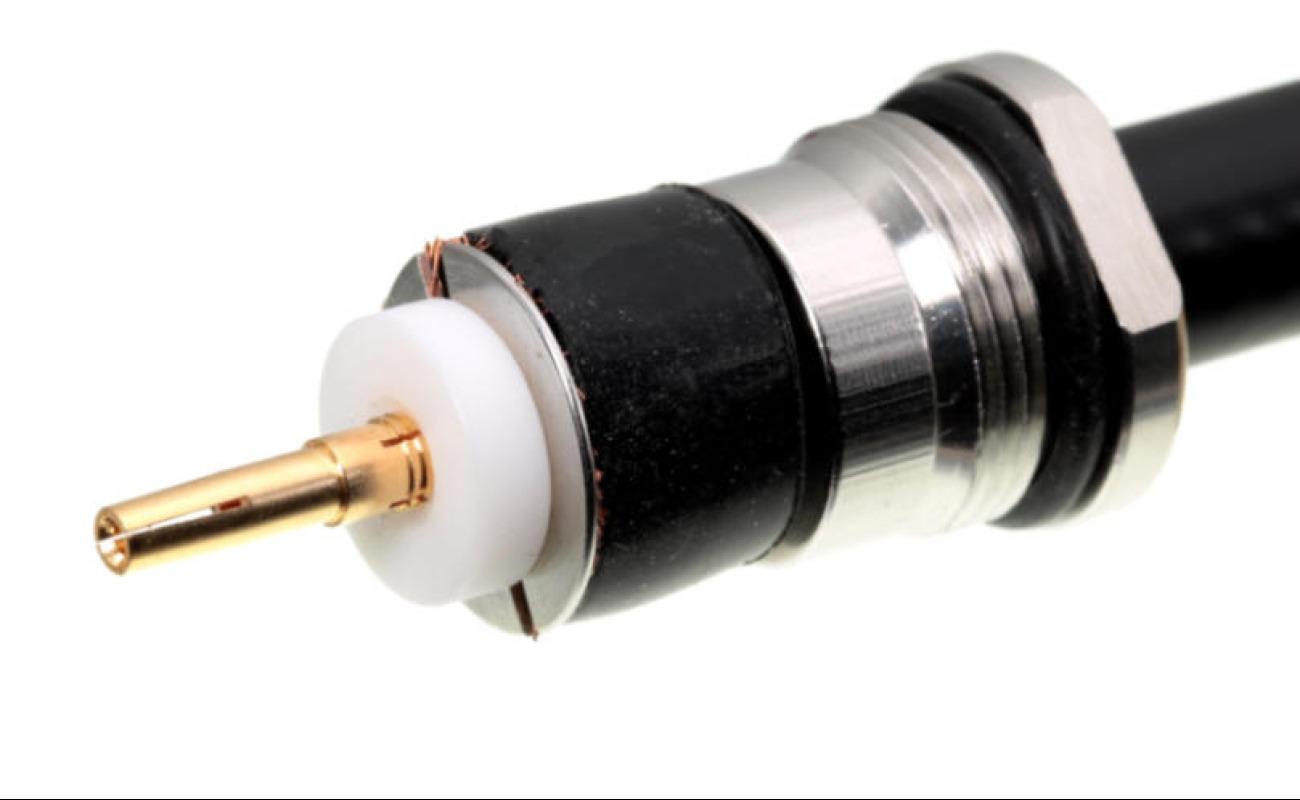

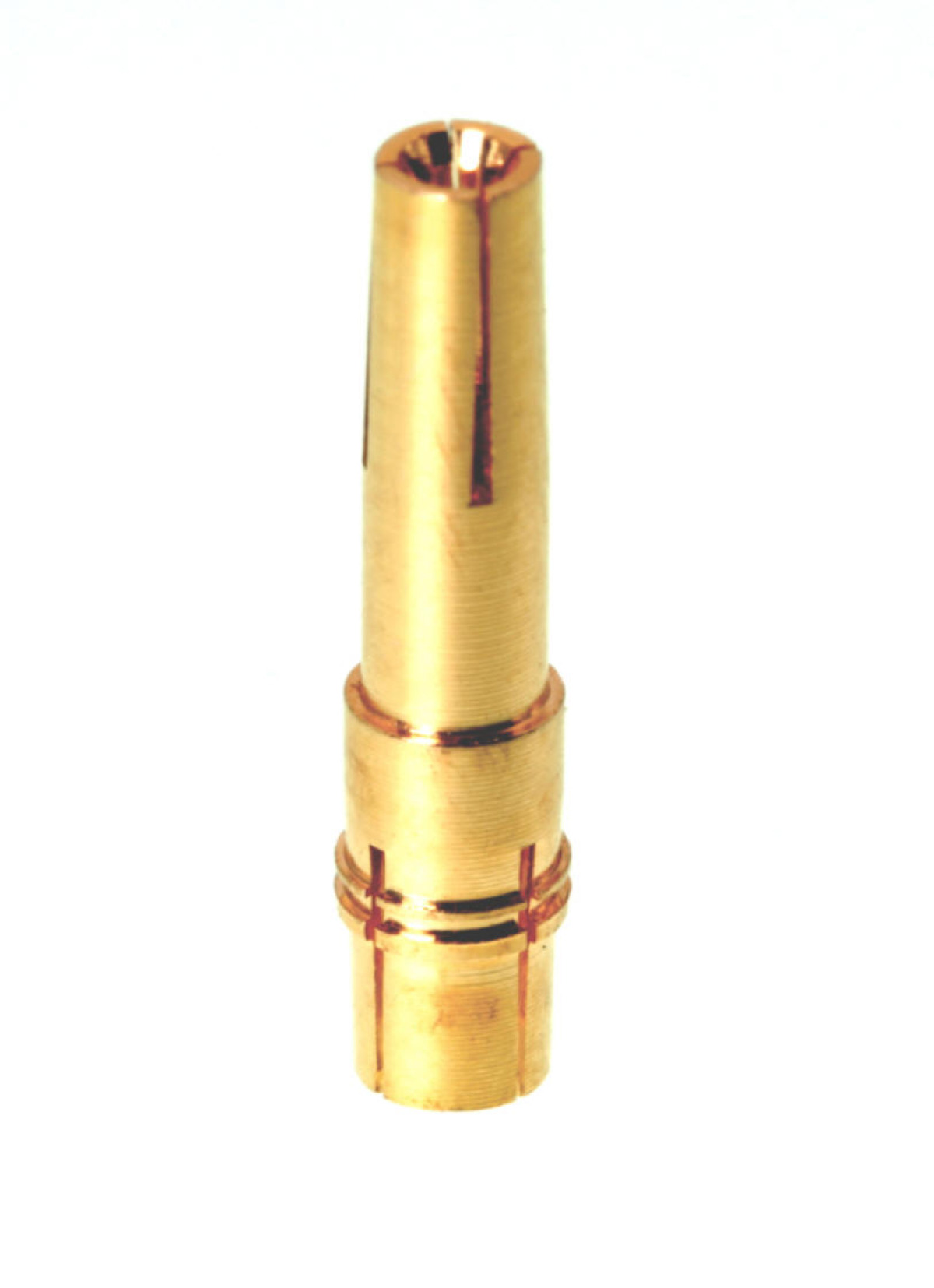

Der richtige Mittelstift für die Kabel Ultraflex 10 / H 2010 / Calorix 10 (Kragenstruktur beachten)
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
