UG 21 SL-TA
Stecker-Norm: N-Stecker lötfrei
Geeignete Kabel:
H 2000 Flex, Aircom P, H 1000, Ecoflex 10, Ultraflex 10, H 2010, HyperFlex 10, Calorix 10 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

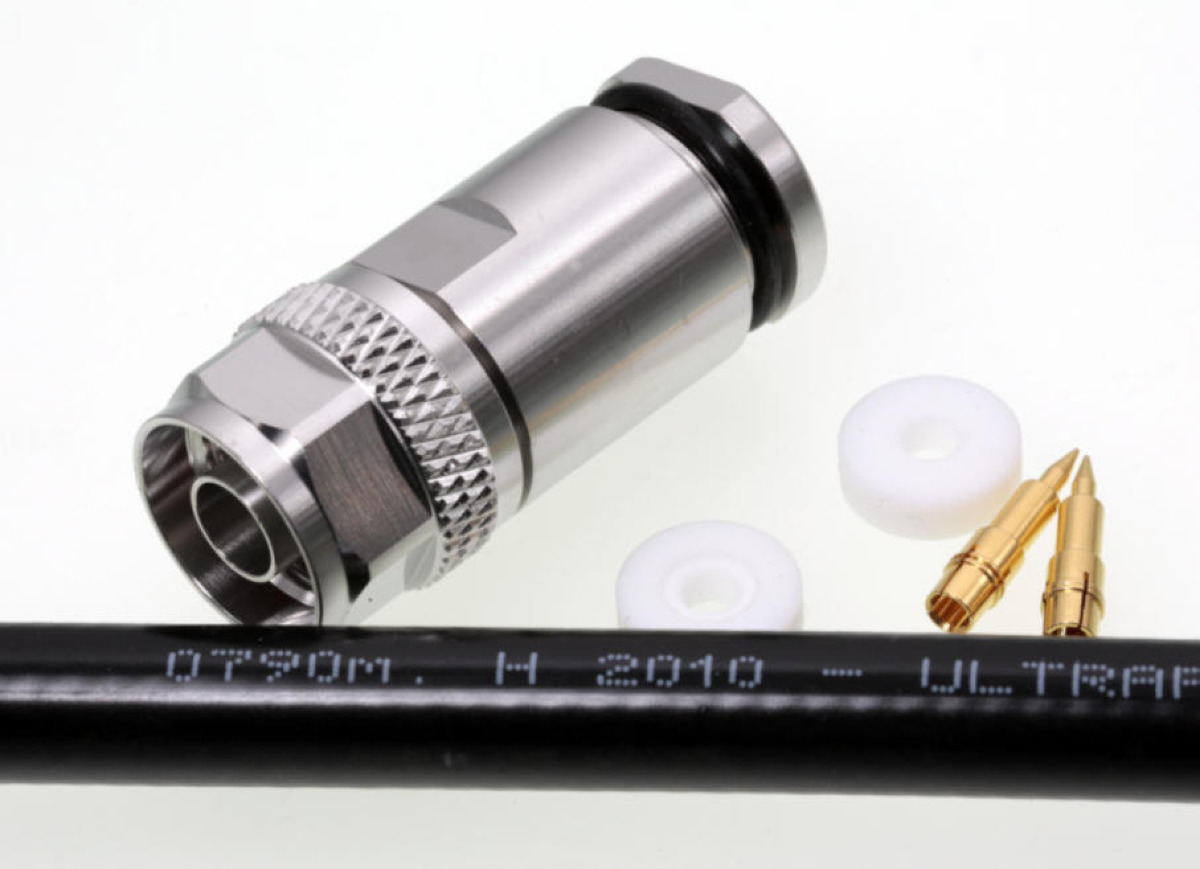

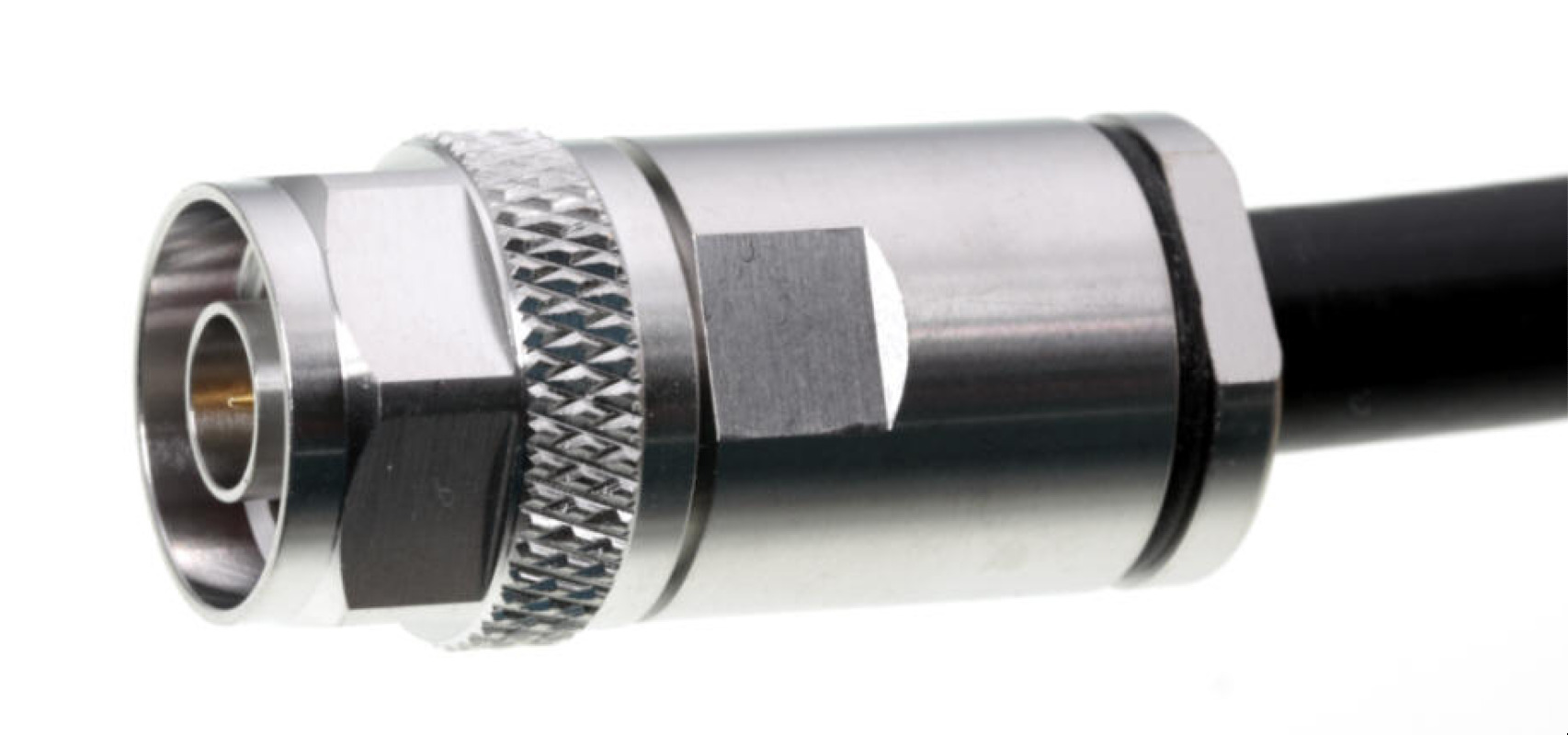

H 2010 mit montiertem N-Stecker UG 21 SL-TA Montageanleitung für den lötfreien Stecker UG 21 SL-TA mit zusätzlichem Silikon-O-Ring als Wasserdichtung

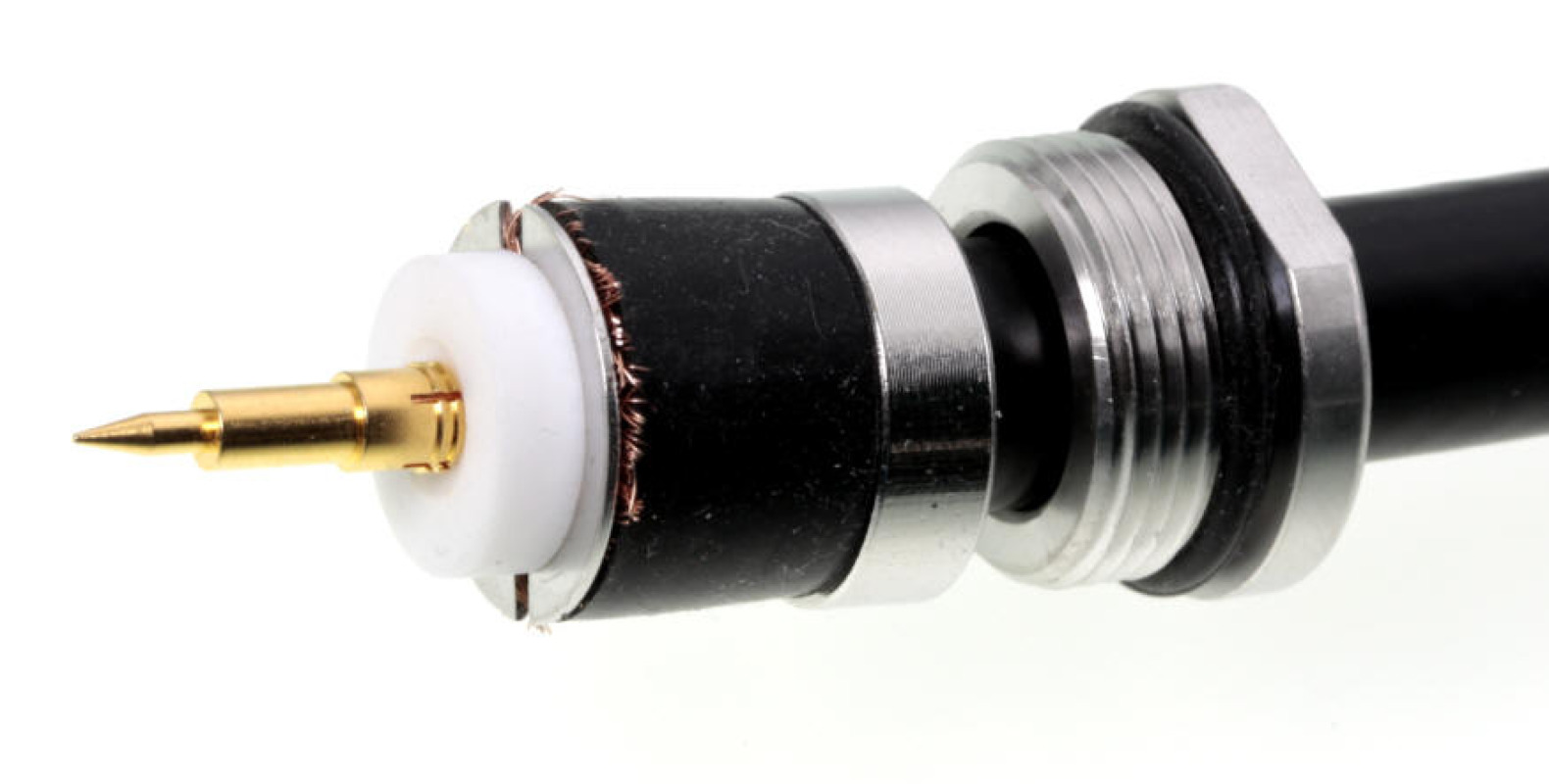

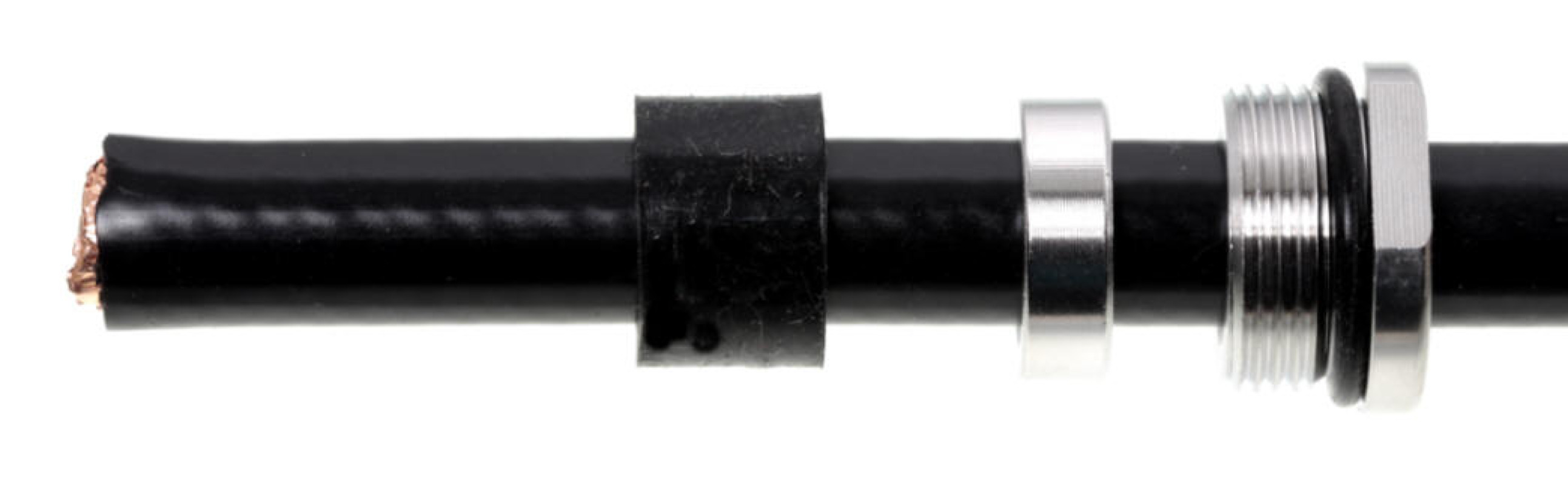

Montageschritte

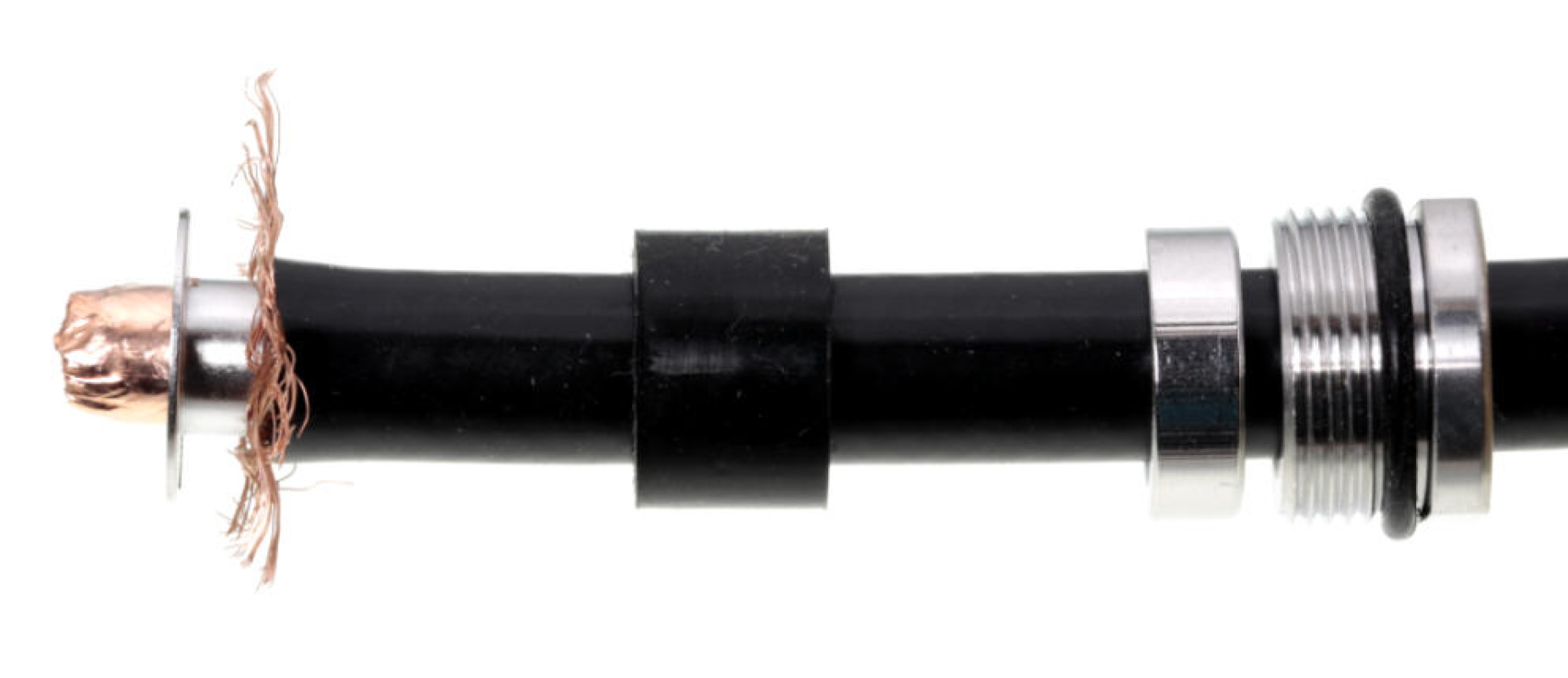

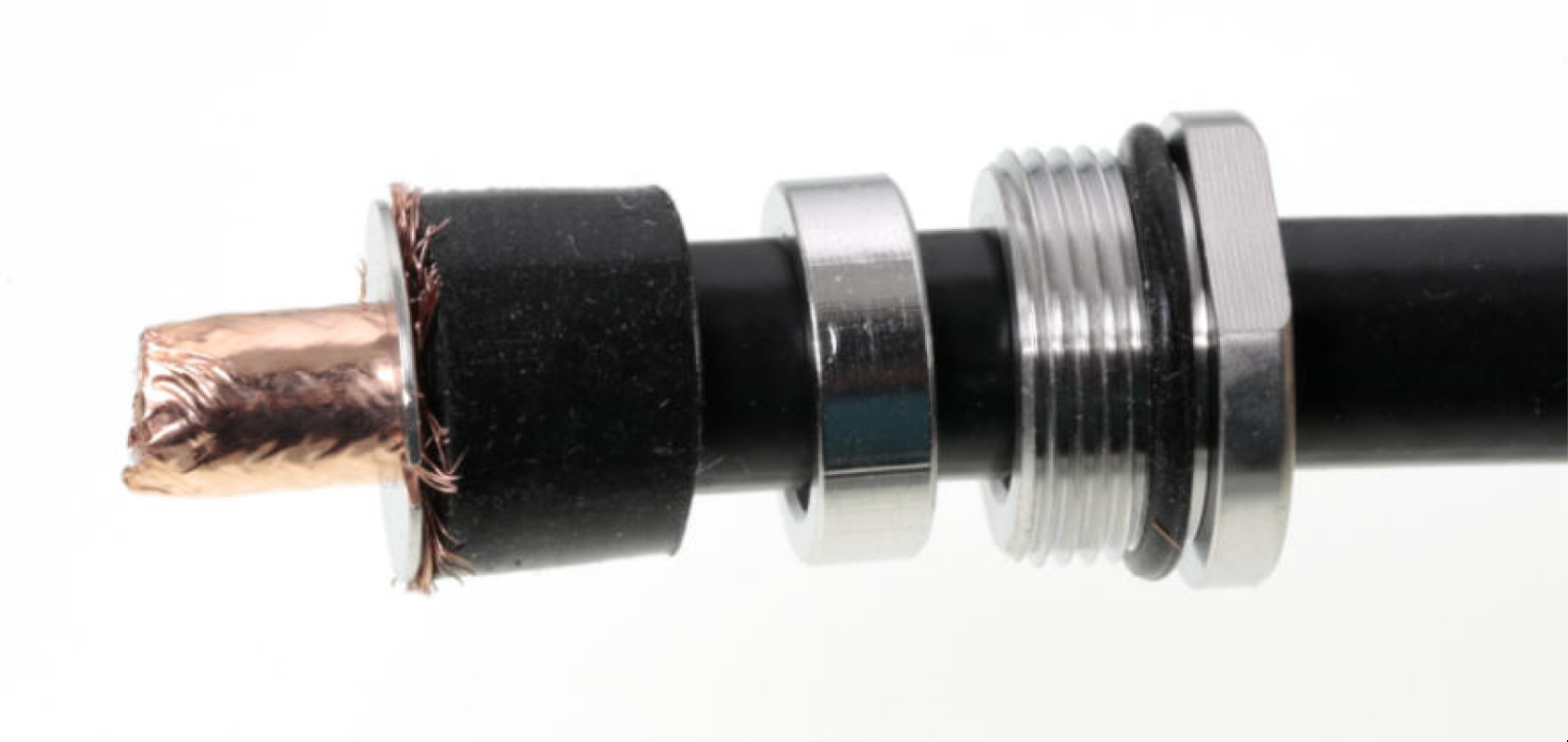

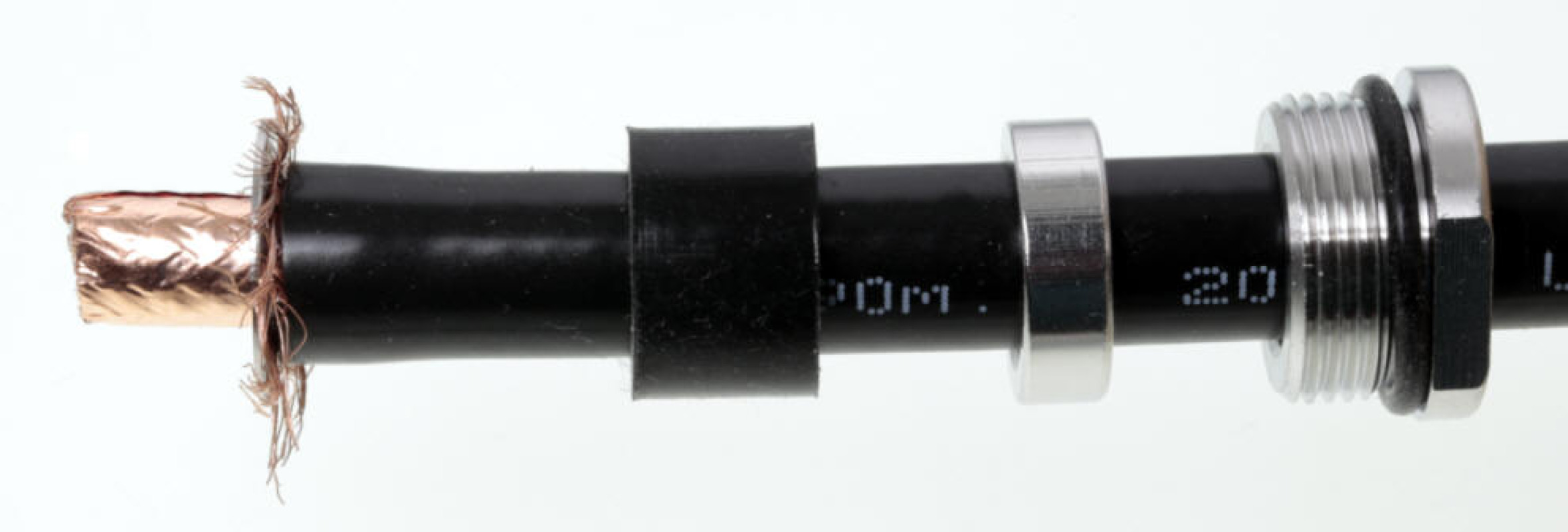

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

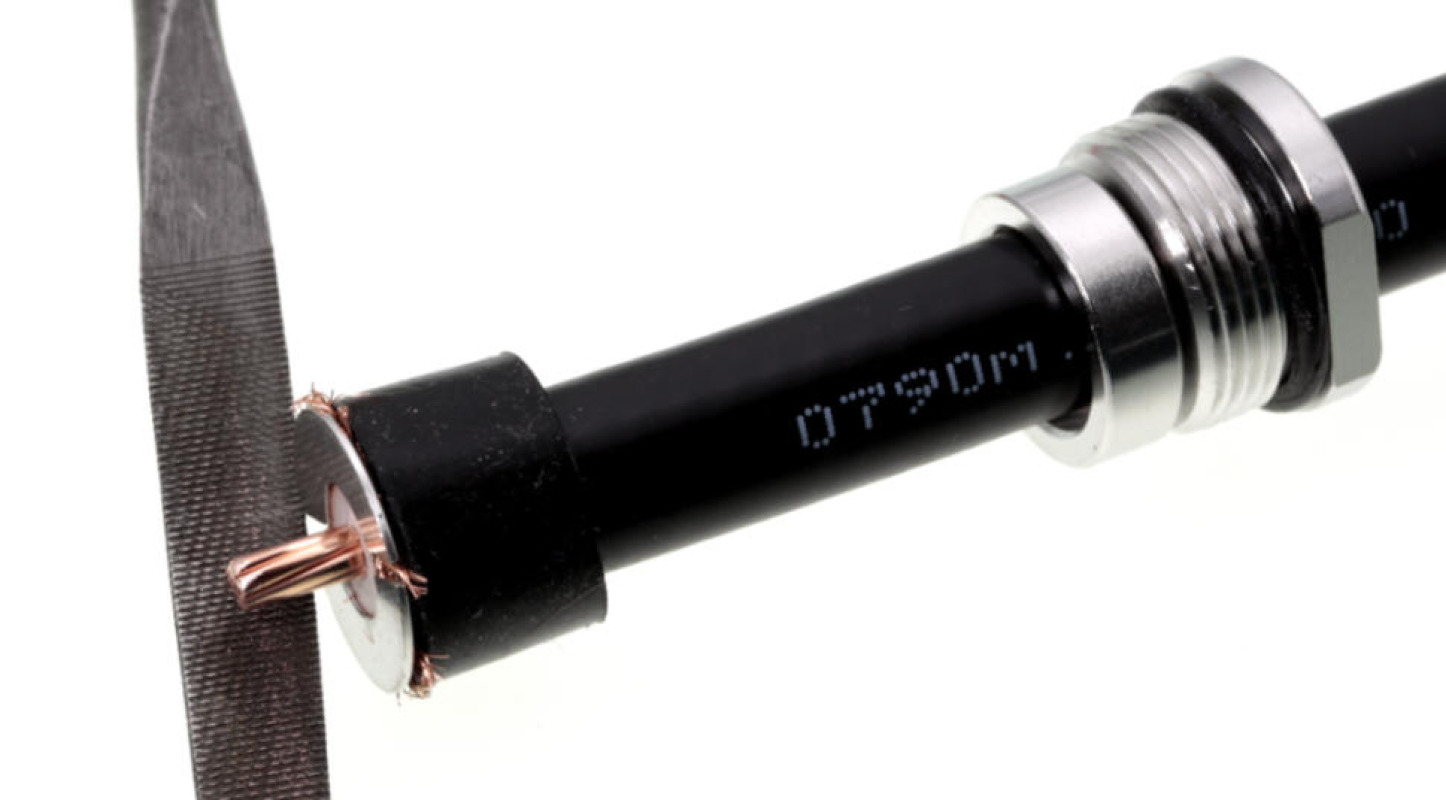

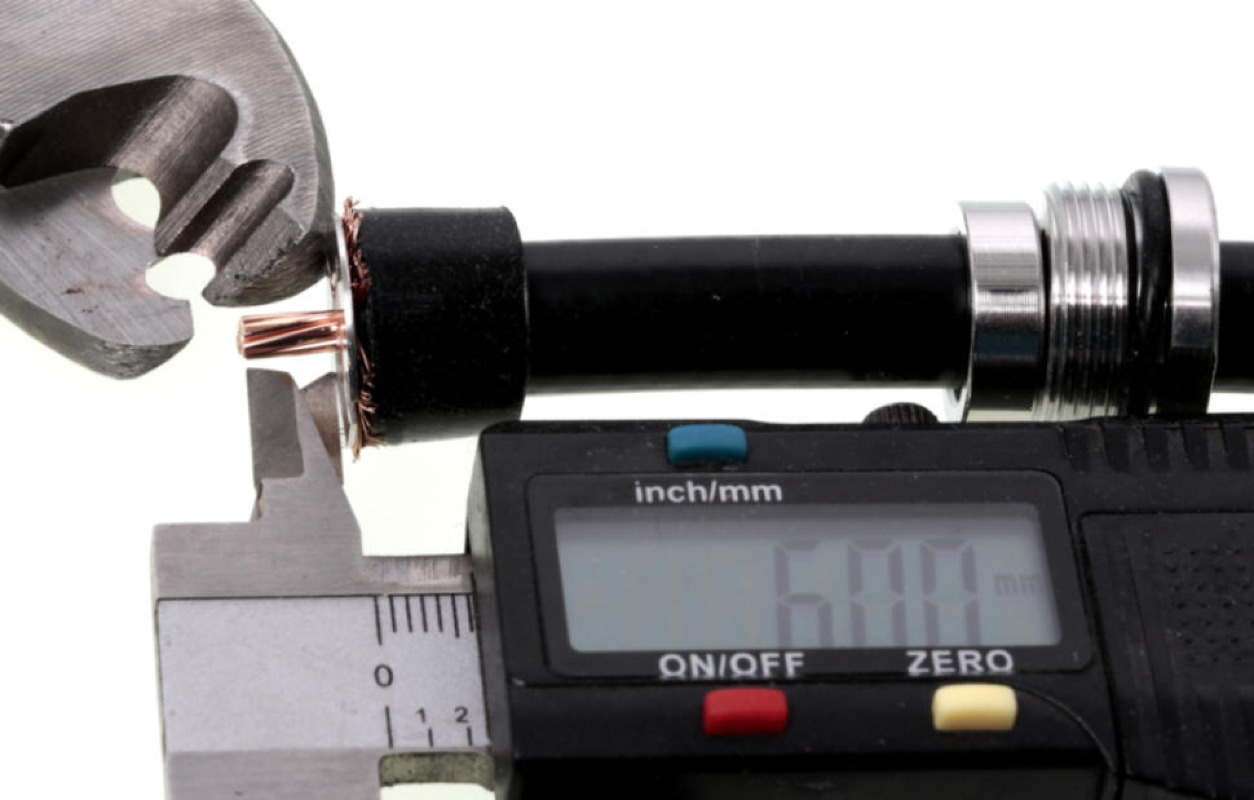

Unsere Koaxkabelschere KKS 16 schneidet den 7adrigen Mittelleiter so, dass der vergoldete Mittelleiter nach einer leichten Entgratung problemlos aufgesteckt werden kann. KKS16 verändert die Struktur des Innenleiters nicht.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
