UG 1187 TA
Stecker-Norm: N-Flansch-Buchse 1 Zoll
Geeignete Kabel:
H 2000 FLEX , H 2010 FRNC/Calorix 10 , H 2010 / Ultraflex 10 , ECOFLEX 10 , RG 213 U
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

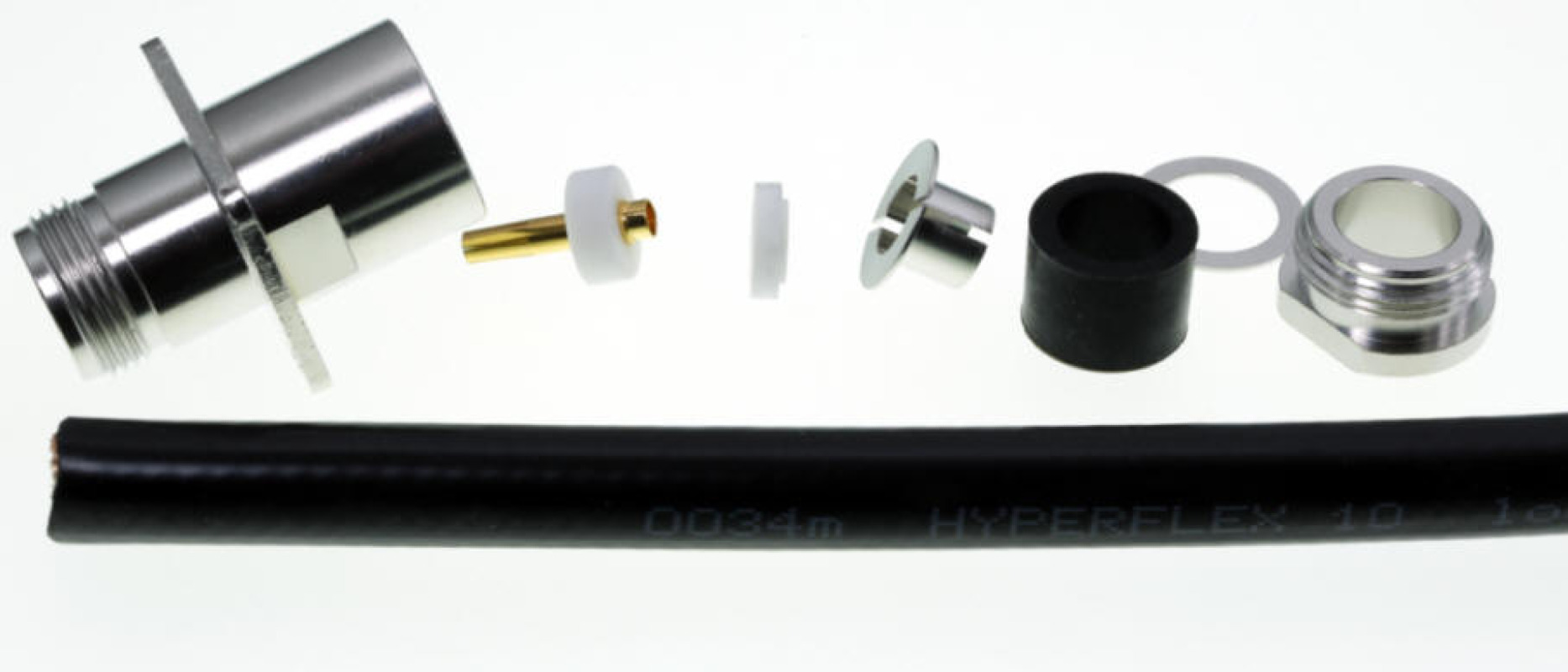

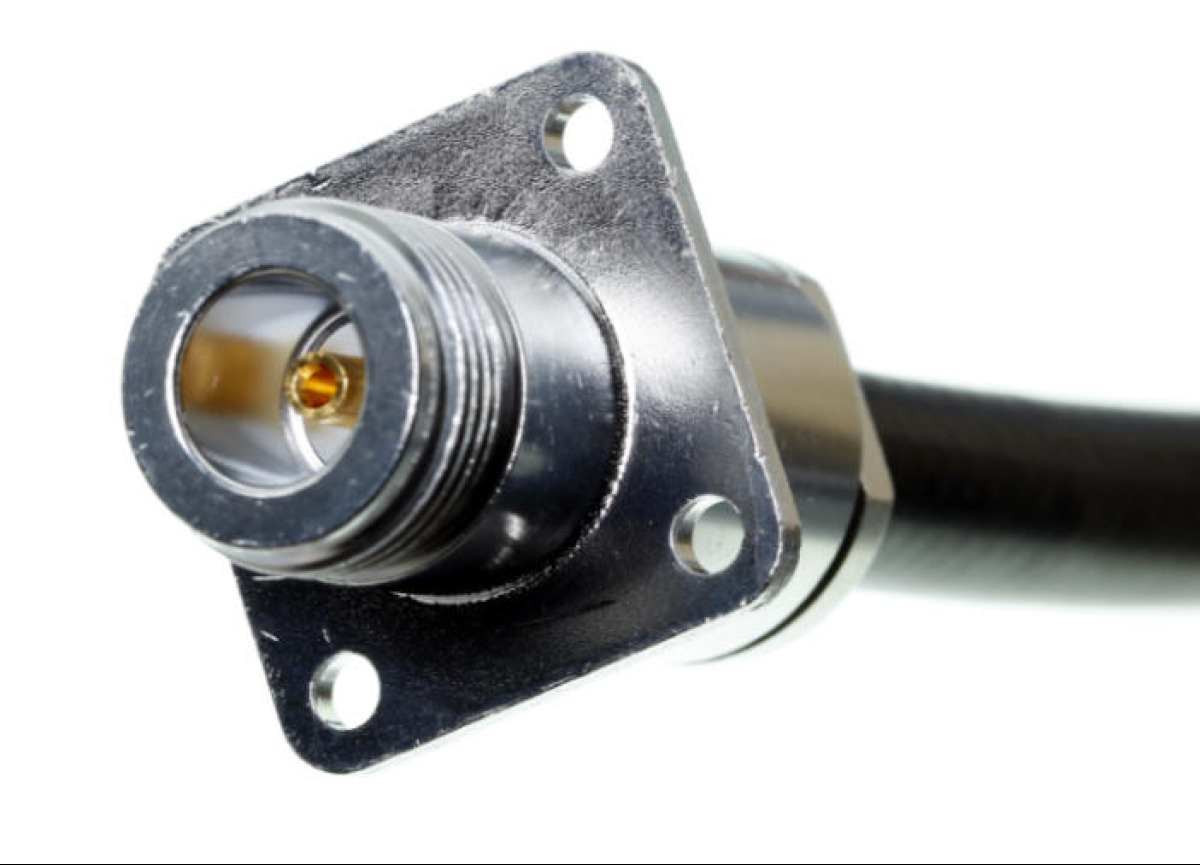

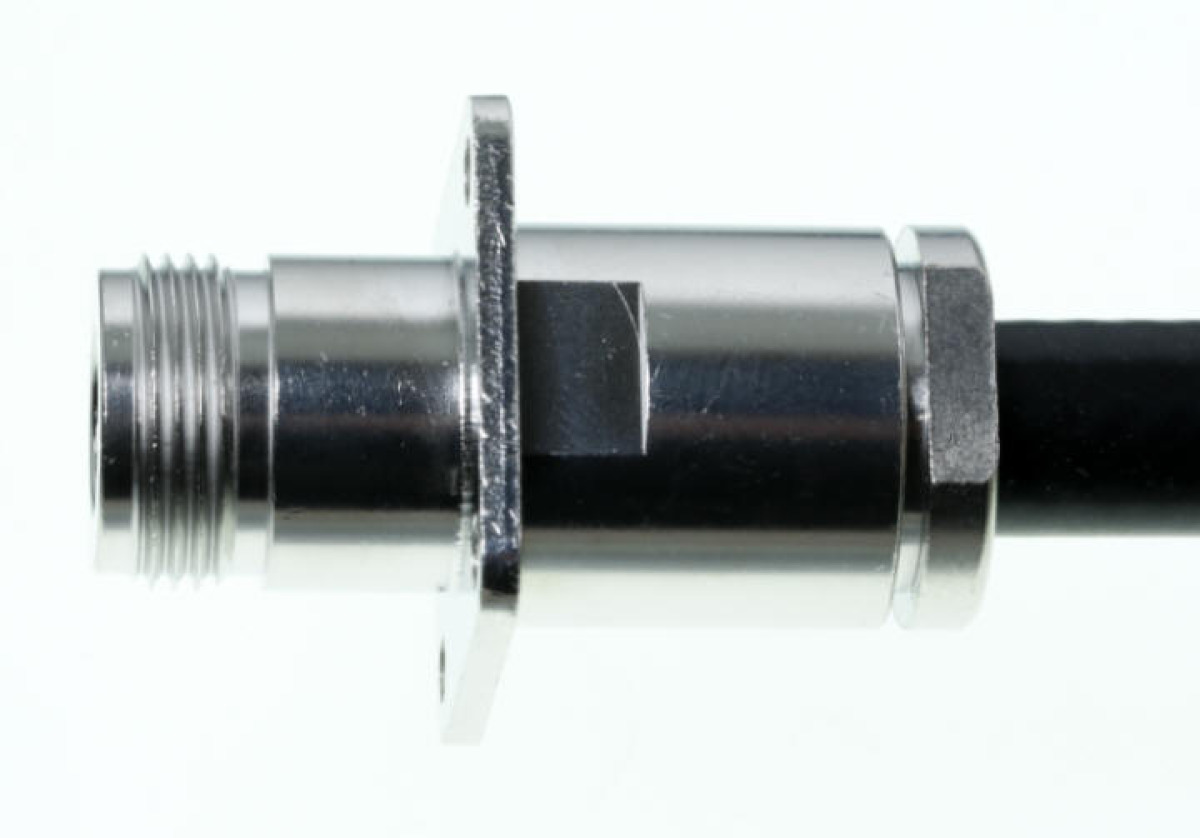

UG 1187 TA Montageanleitung für die N-Kabel-Flansch-Buchse

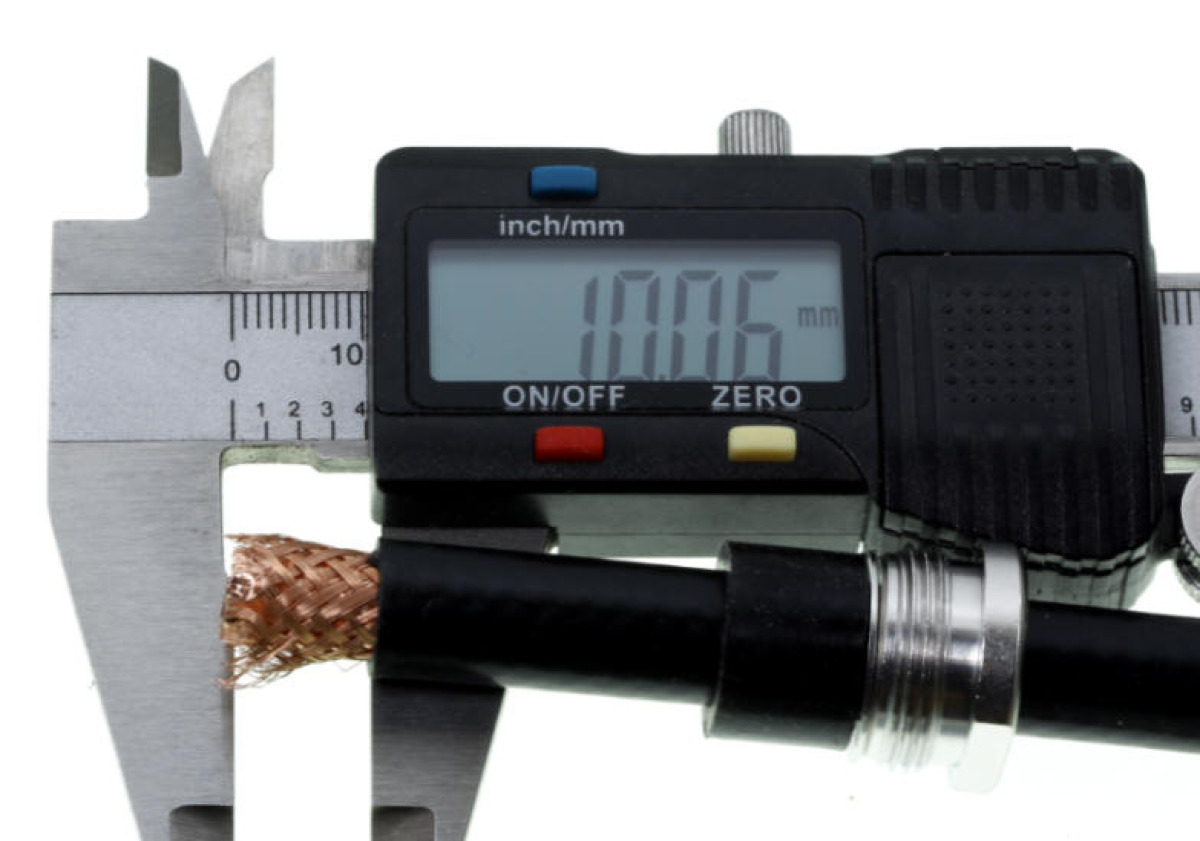

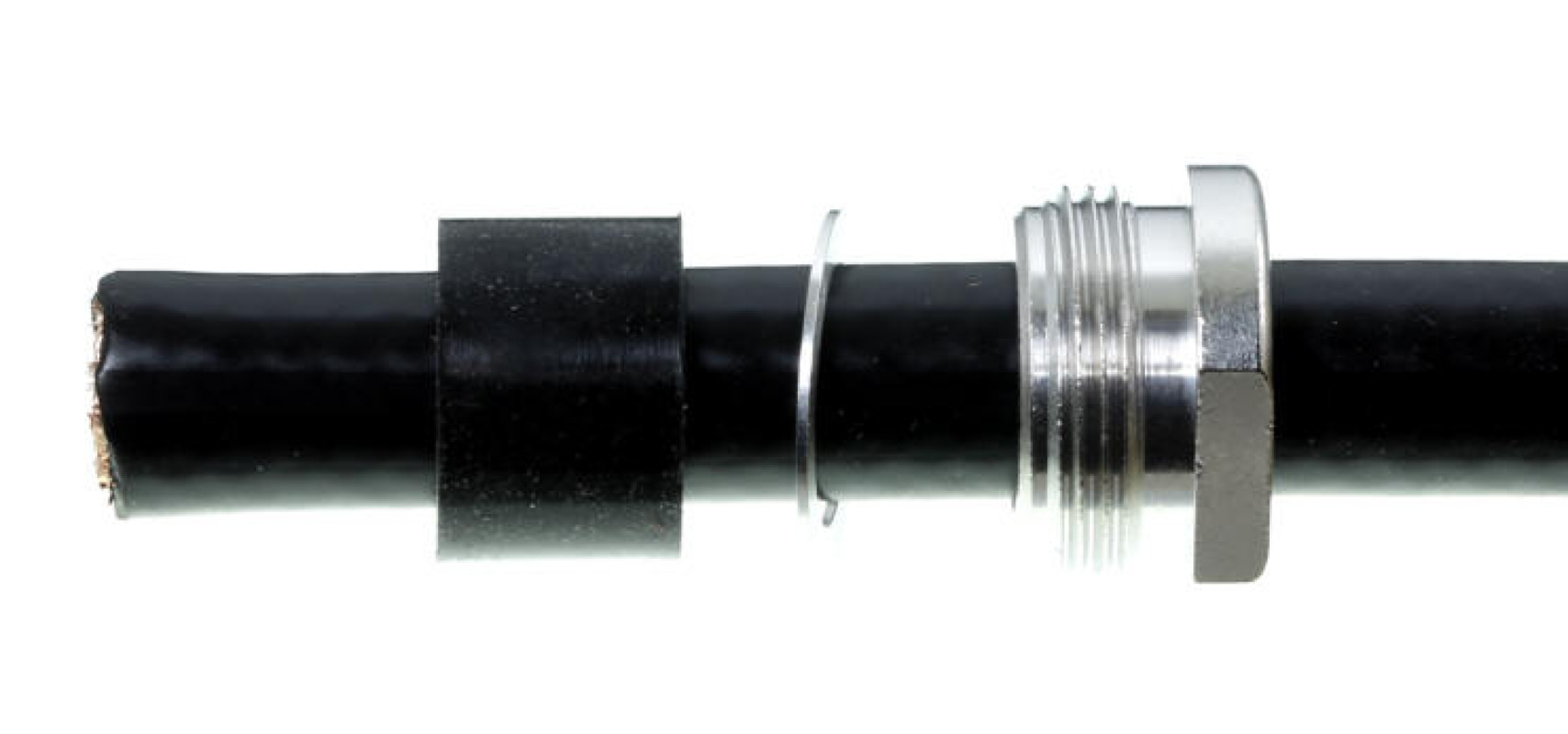

Montageschritte

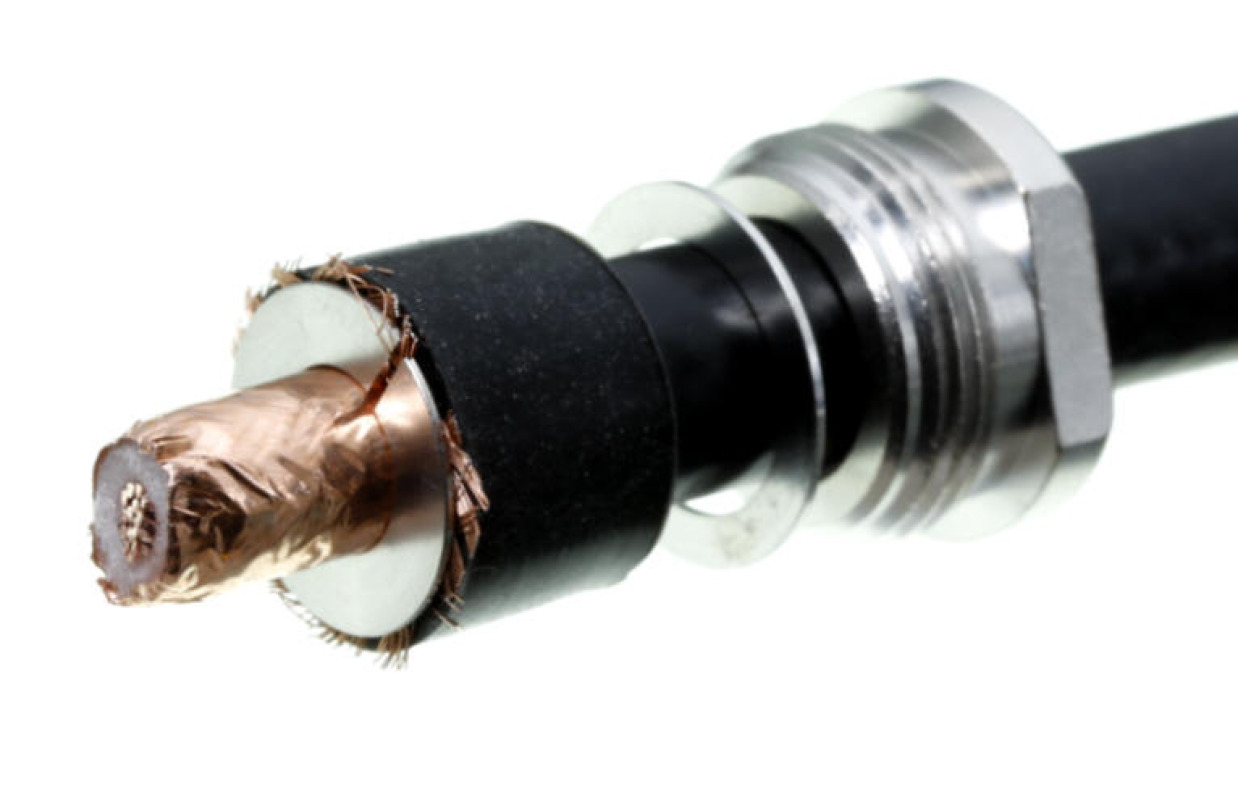

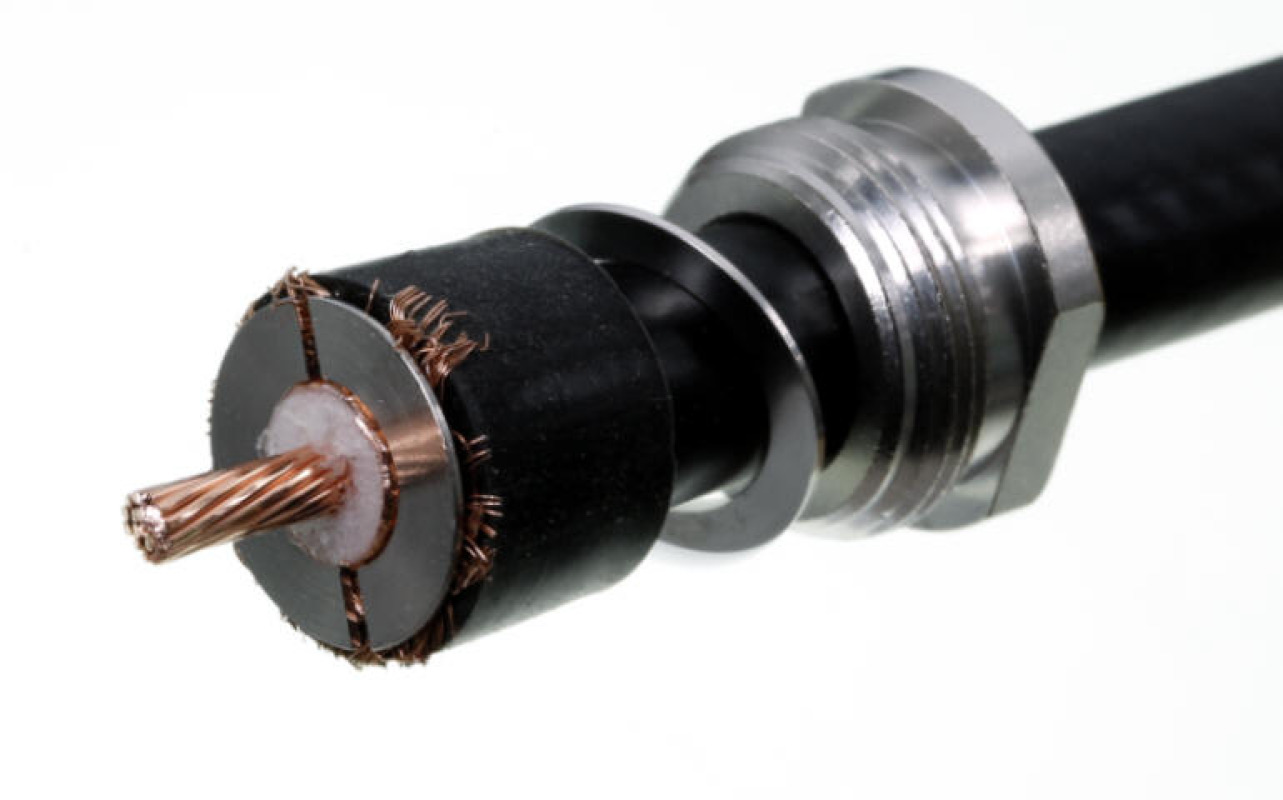

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

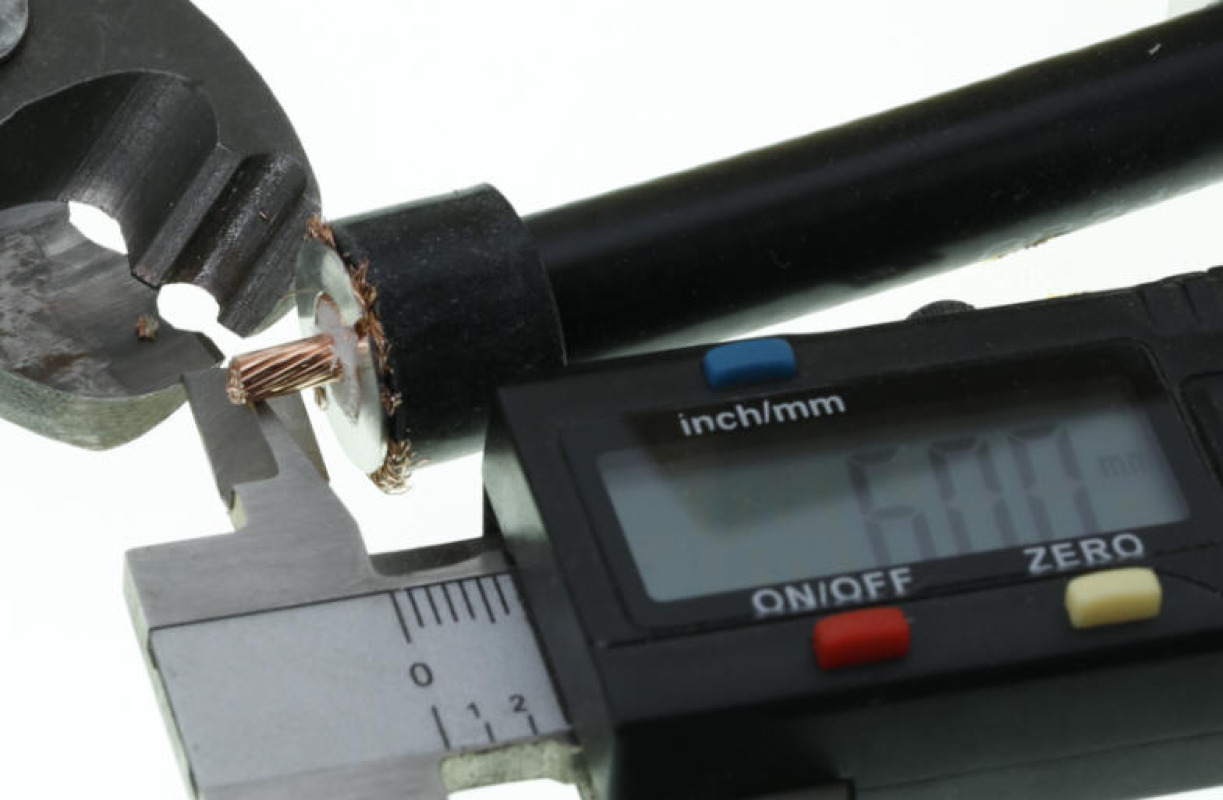

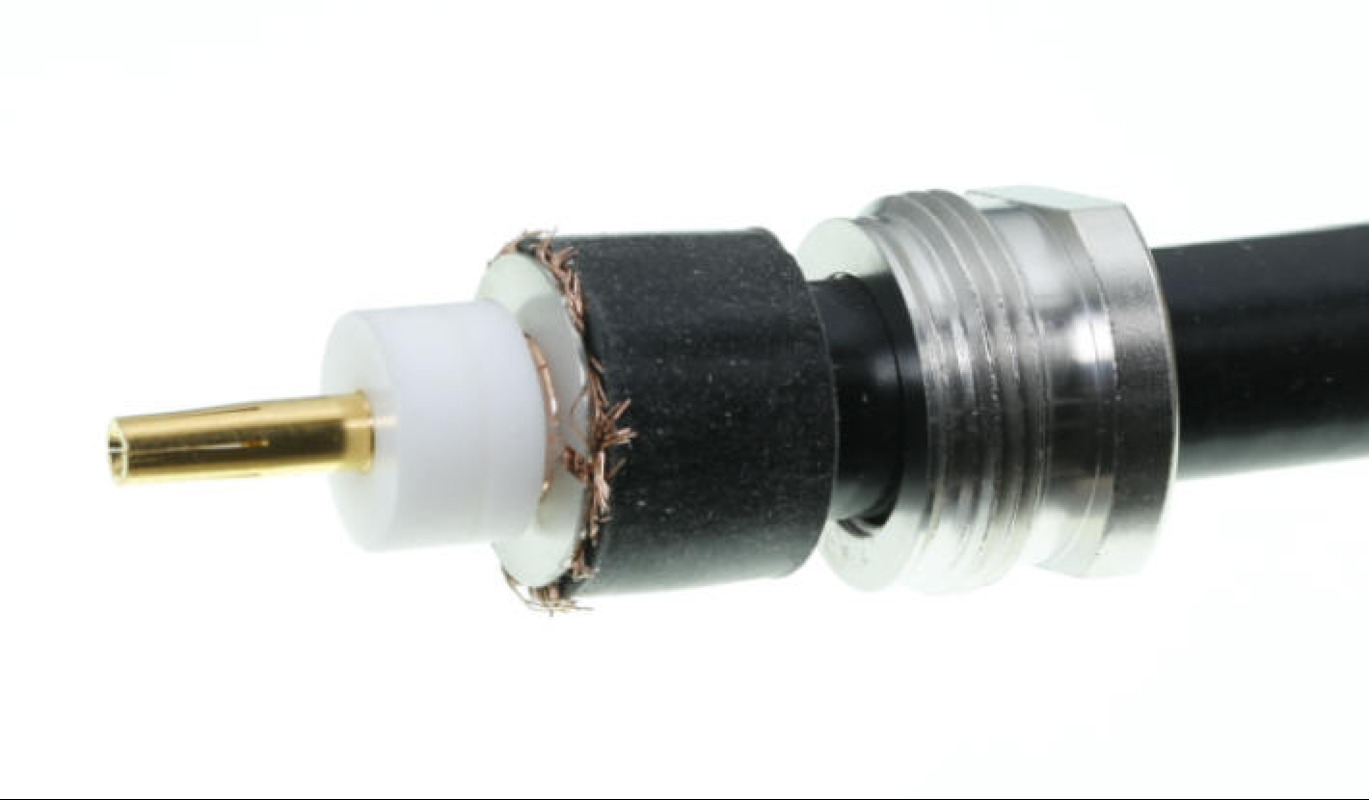

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
