N 23 TA
Stecker-Norm: N-Buchse
Geeignete Kabel:
ABOARD 10, H 2000 Flex, H 1000, H 2010, Calorix 10, Ultraflex 10, Aircom P, Ecoflex 10, LMR 400, HyperFlex 10 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung der Kabel-Buchse N 23 TA (TresAlloy)
N 23 TA ist für alle 10 - 11 m Koaxkabel geeignet:

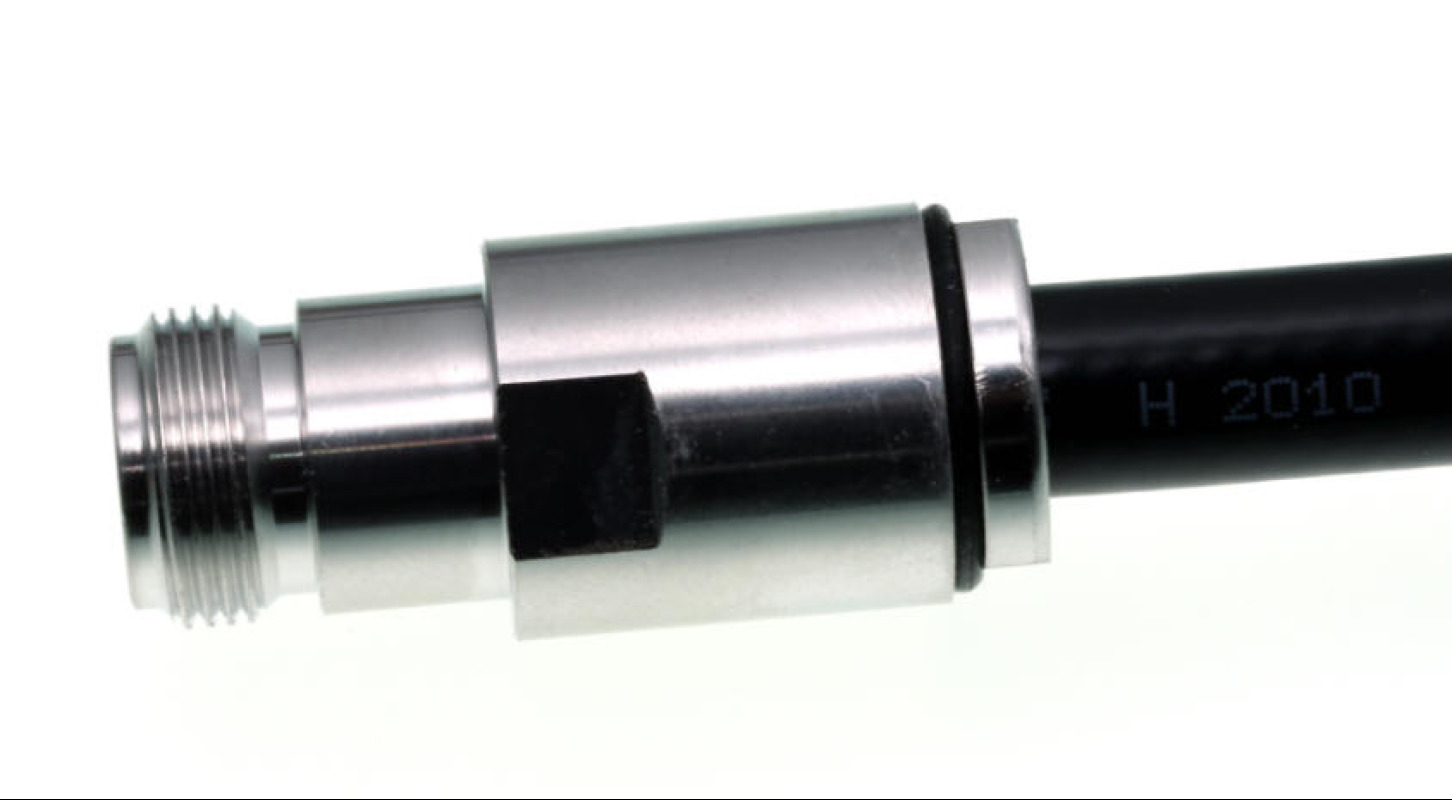

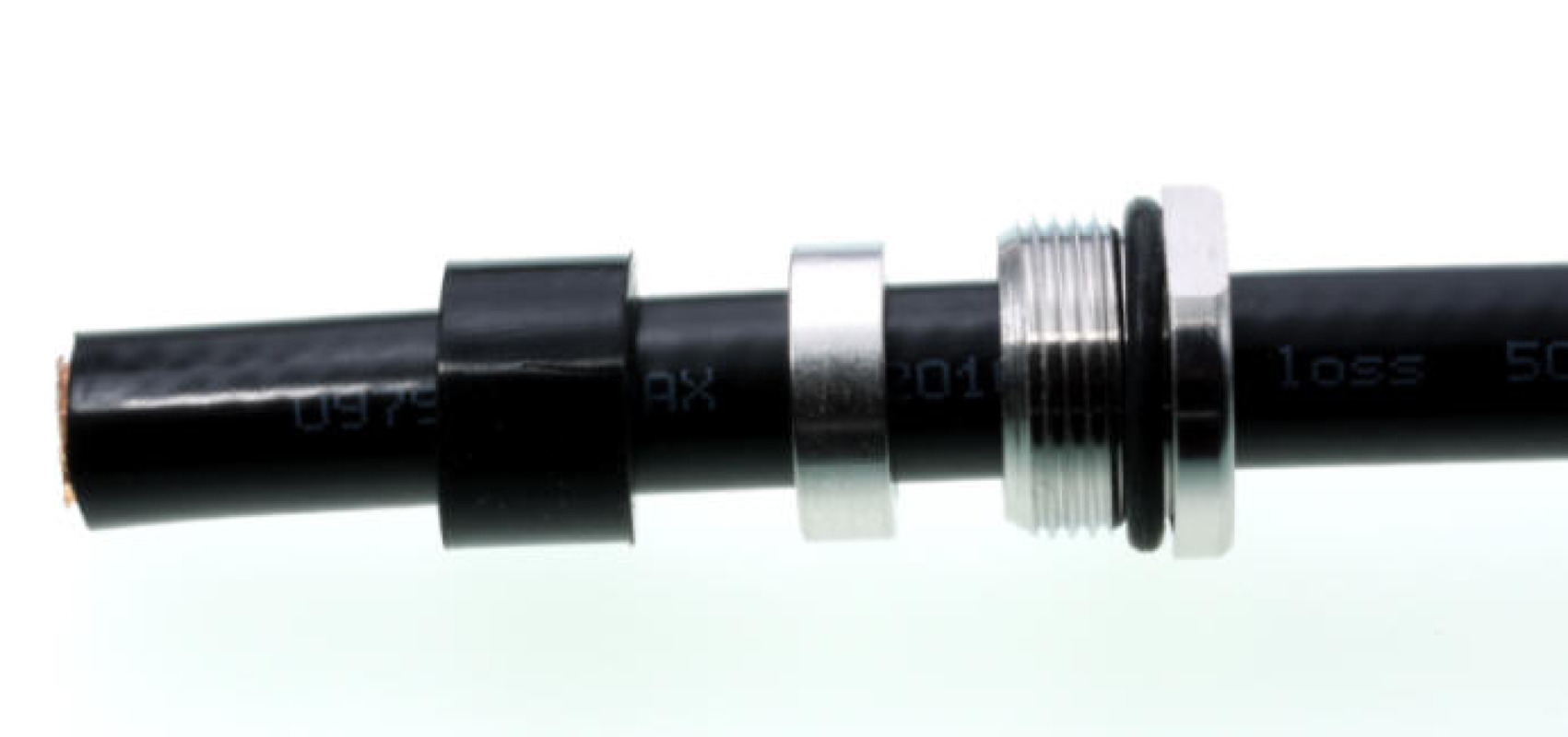

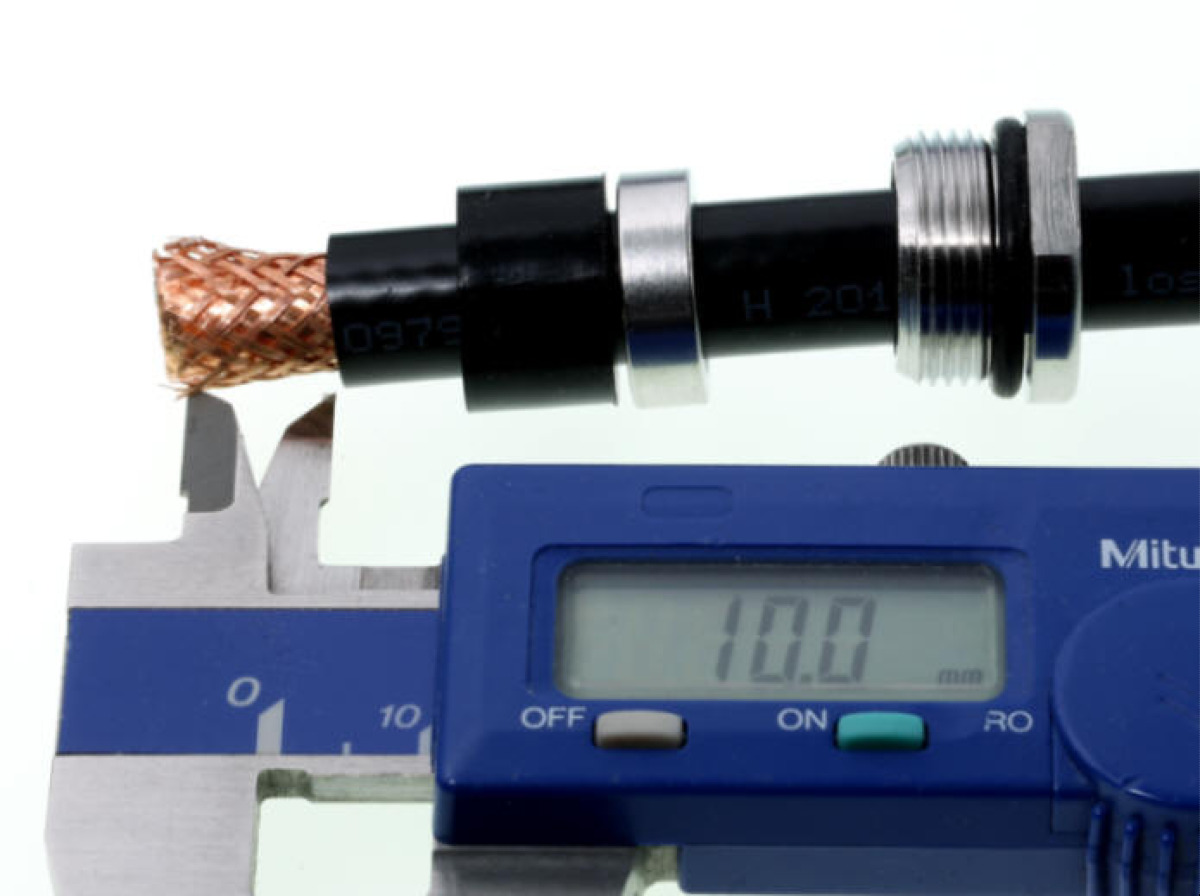

Montageschritte

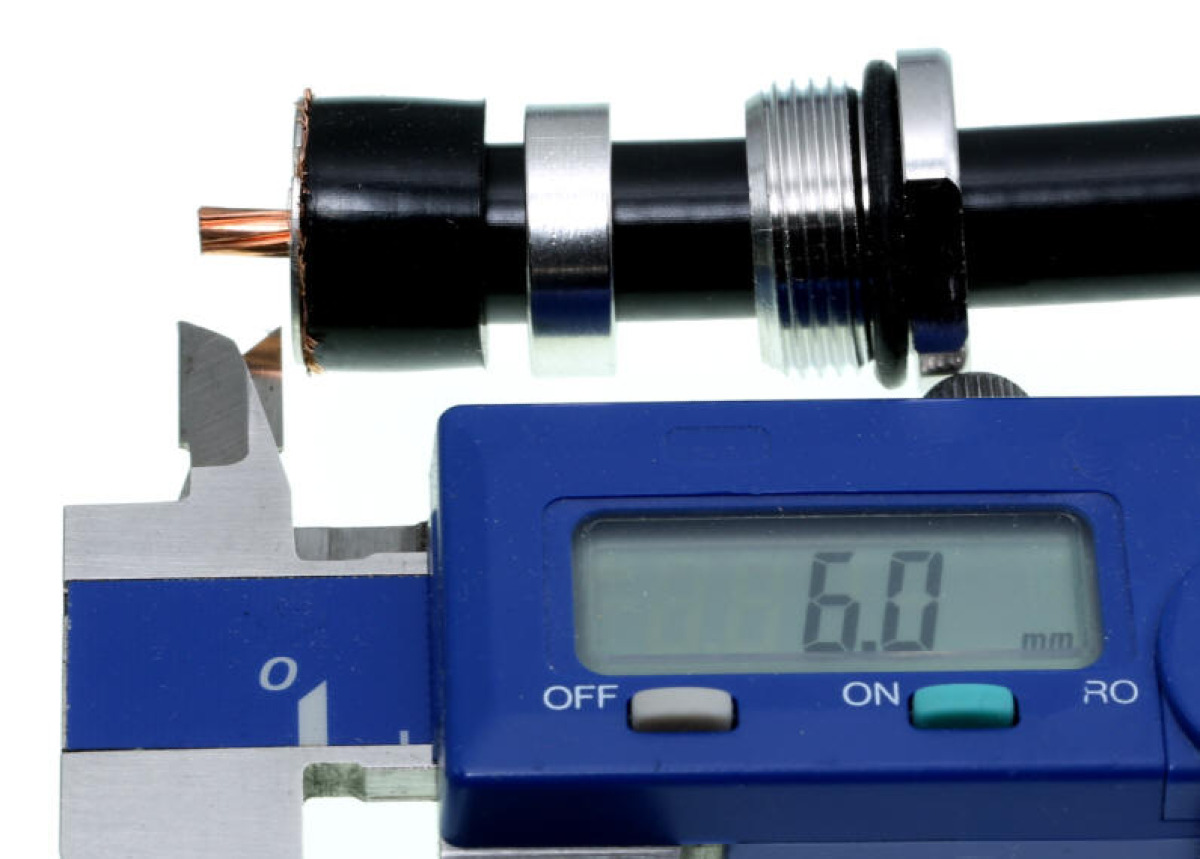

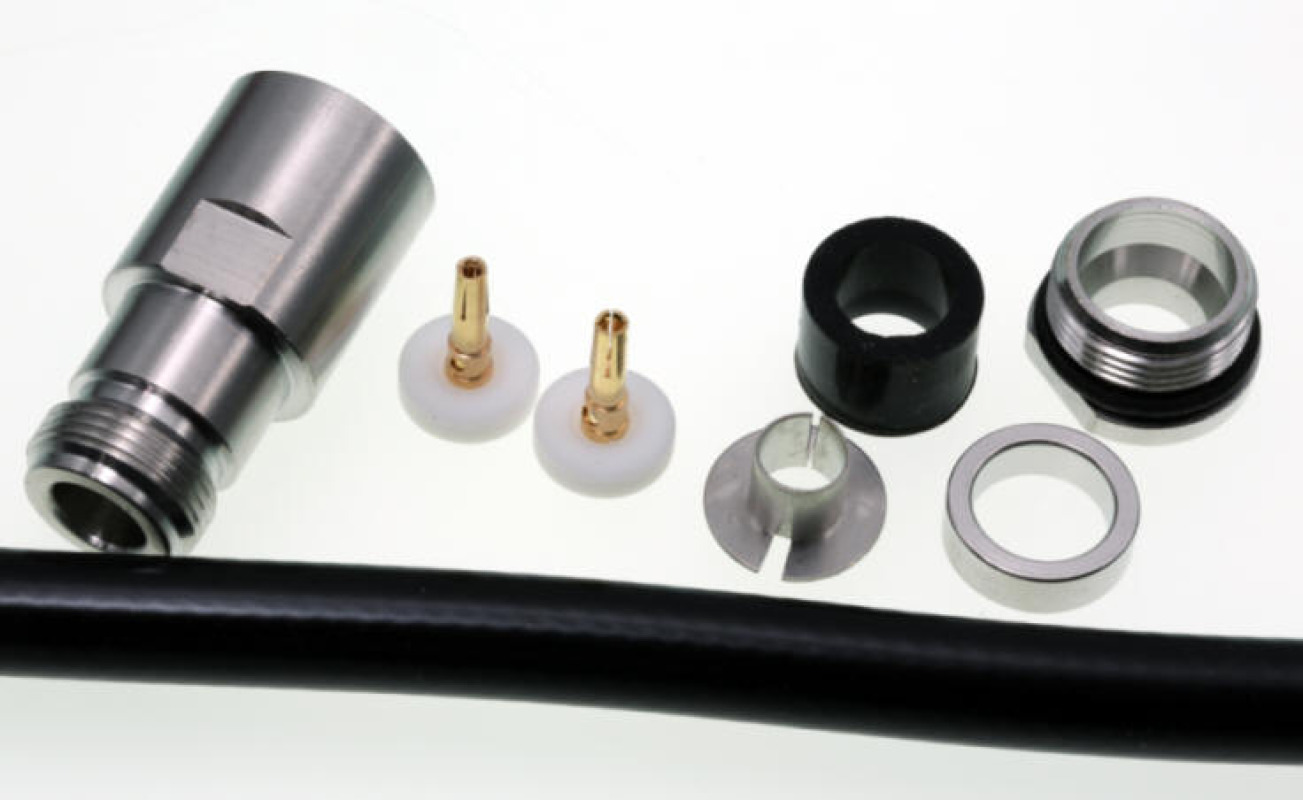

N 23 TA wird mit 2 diamagnetischen Mittelkontakten geliefert. Die Kontakte unterscheiden sich zwischen den Bohrungen sowie der Größe der Lötlöcher. Der Kontakt mit dem größeren Lötloch ist für Ultraflex 10, Ecoflex 10, H 2010, Calorix 10, HyperFlex 10 und ähnliche Kabel geeignet. Für alle anderen in der Liste aufgeführten Kabel ist der Kontakt mit dem kleineren Lötloch gedacht.

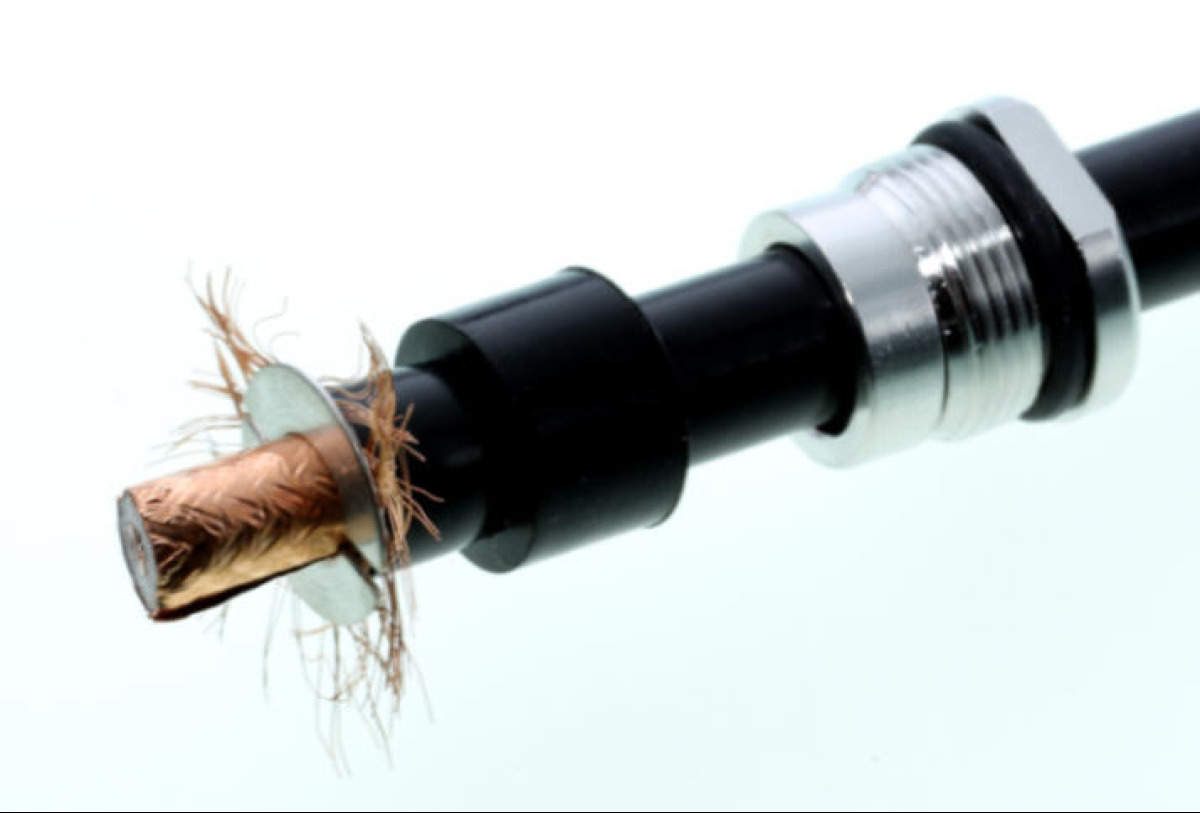

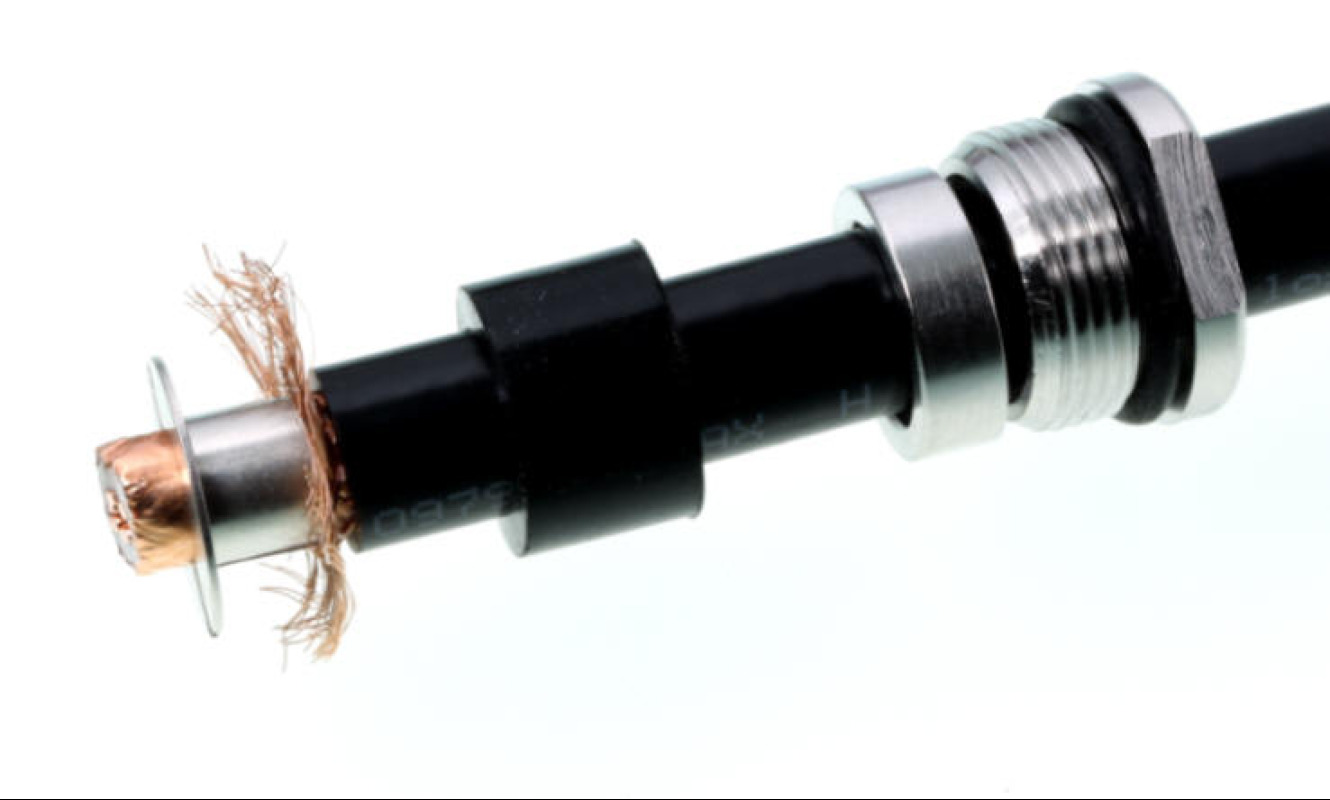

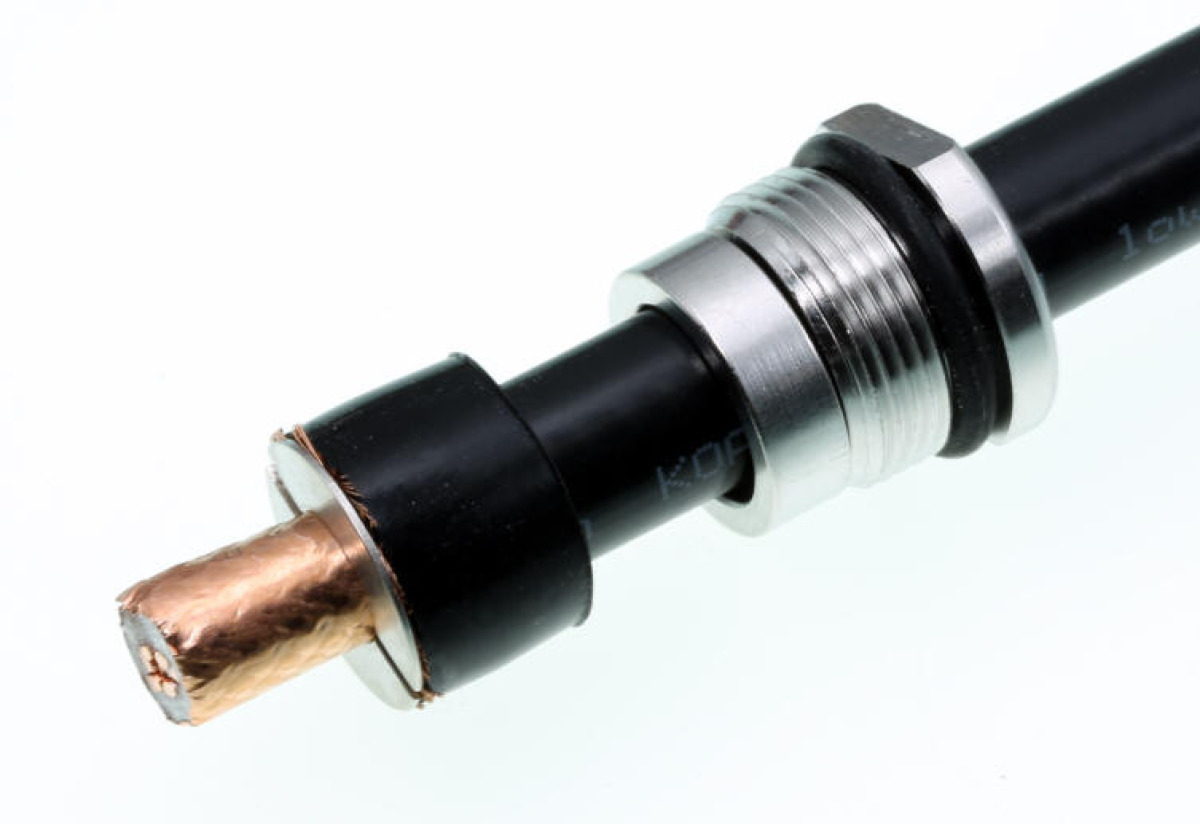

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

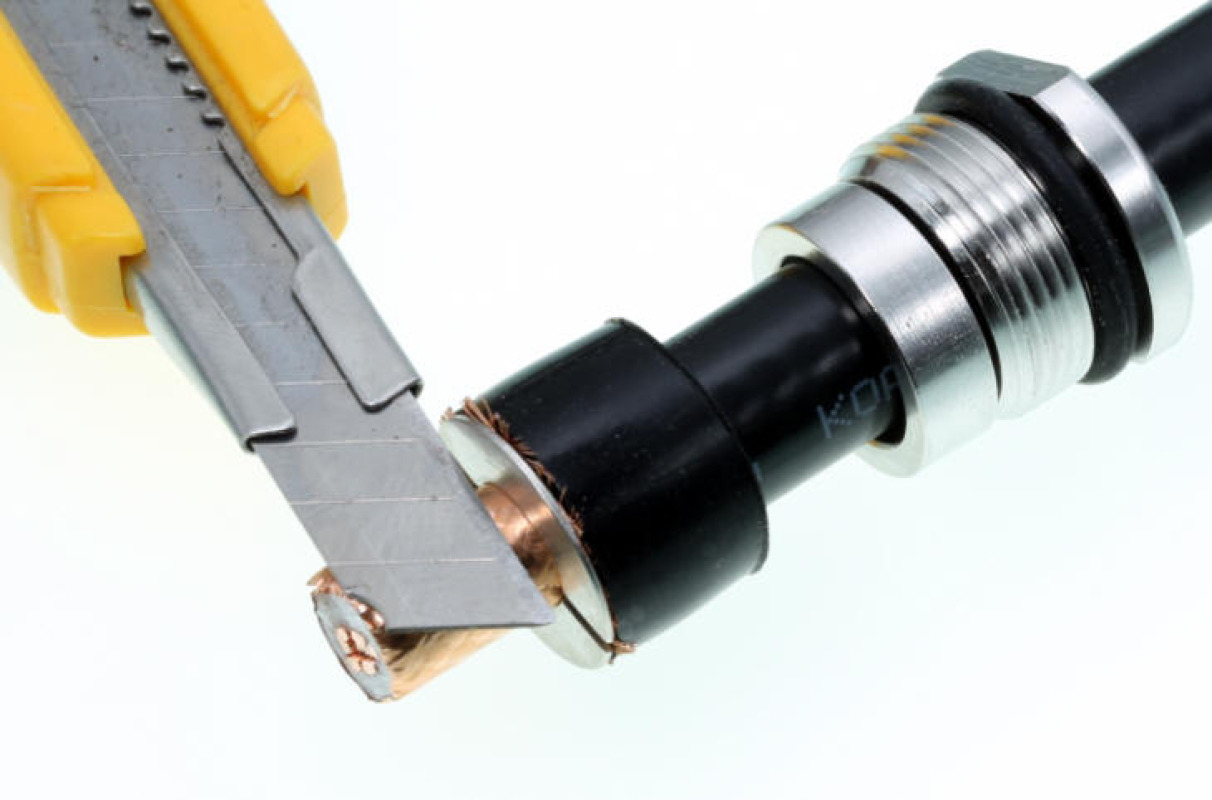

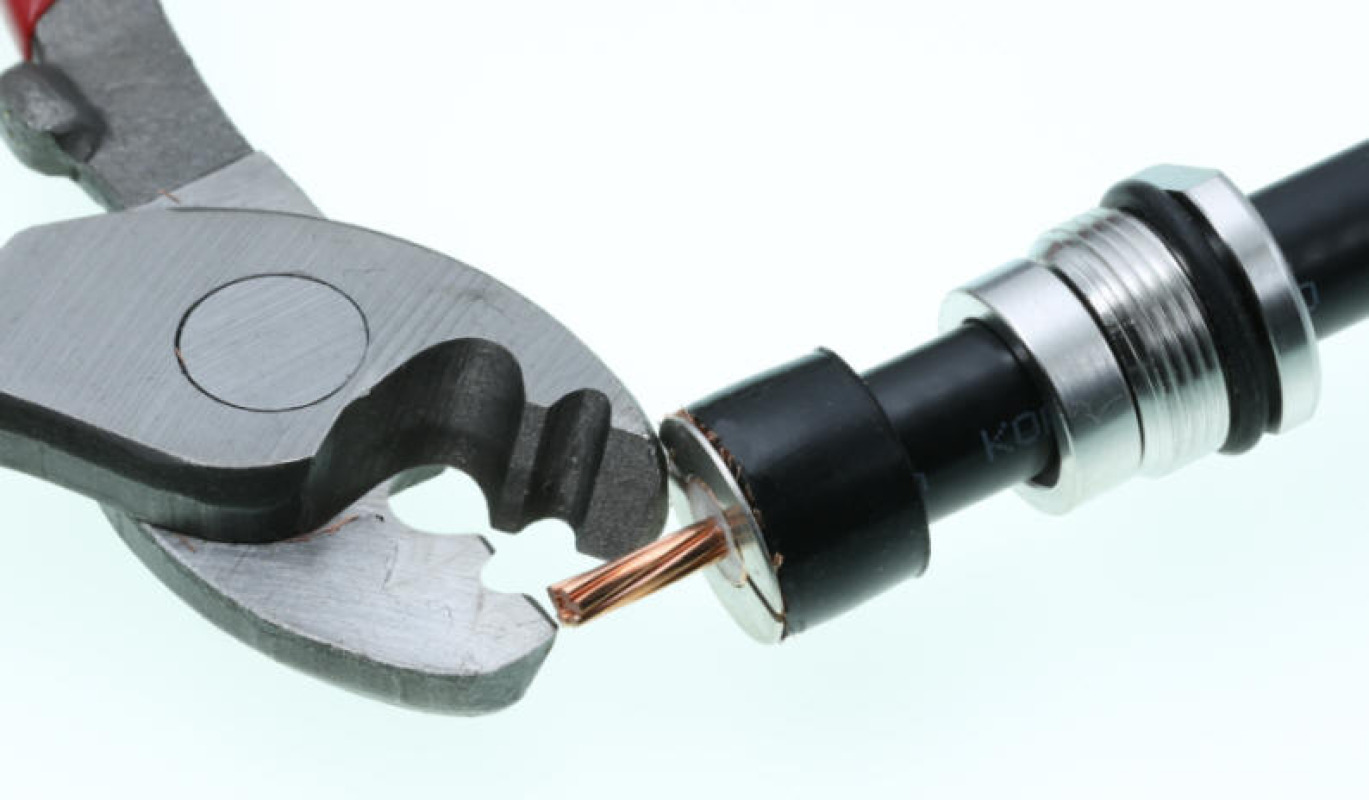

Unsere Koaxkabelschere KKS 16 schneidet den 7adrigen Mittelleiter so, dass der vergoldete Mittelleiter problemlos aufgesteckt werden kann. KKS16 verändert die Struktur des Innenleiters nicht.

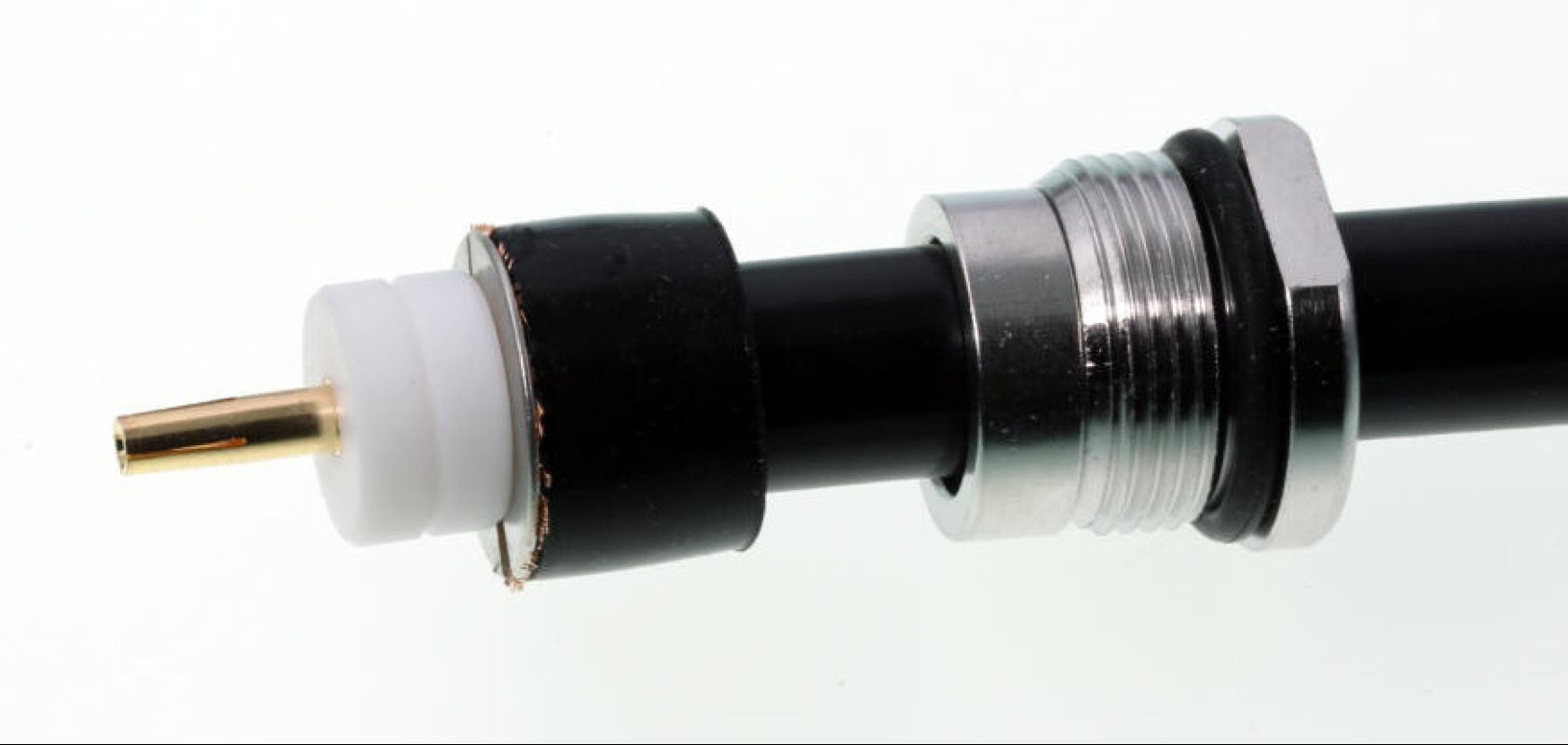

verlöten
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
