N 21 TA
Stecker-Norm: N-Stecker
Geeignete Kabel:
ABOARD 10, H 2000 Flex, H 1000, H 2010, Calorix 10, Ultraflex 10, Aircom P, Ecoflex 10, LMR 400, HyperFlex 10 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für den Stecker N 21 TA/N 1011 TA (nickelfrei)

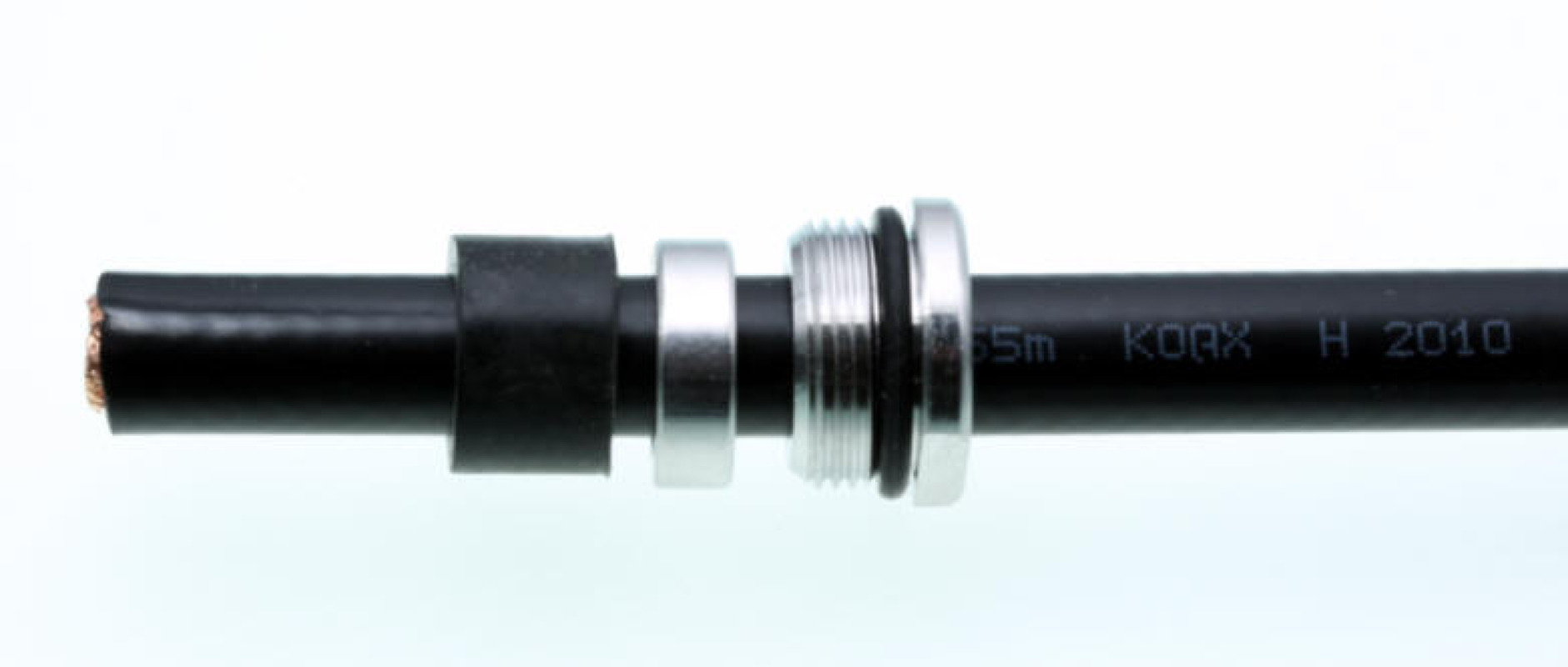

Montageschritte

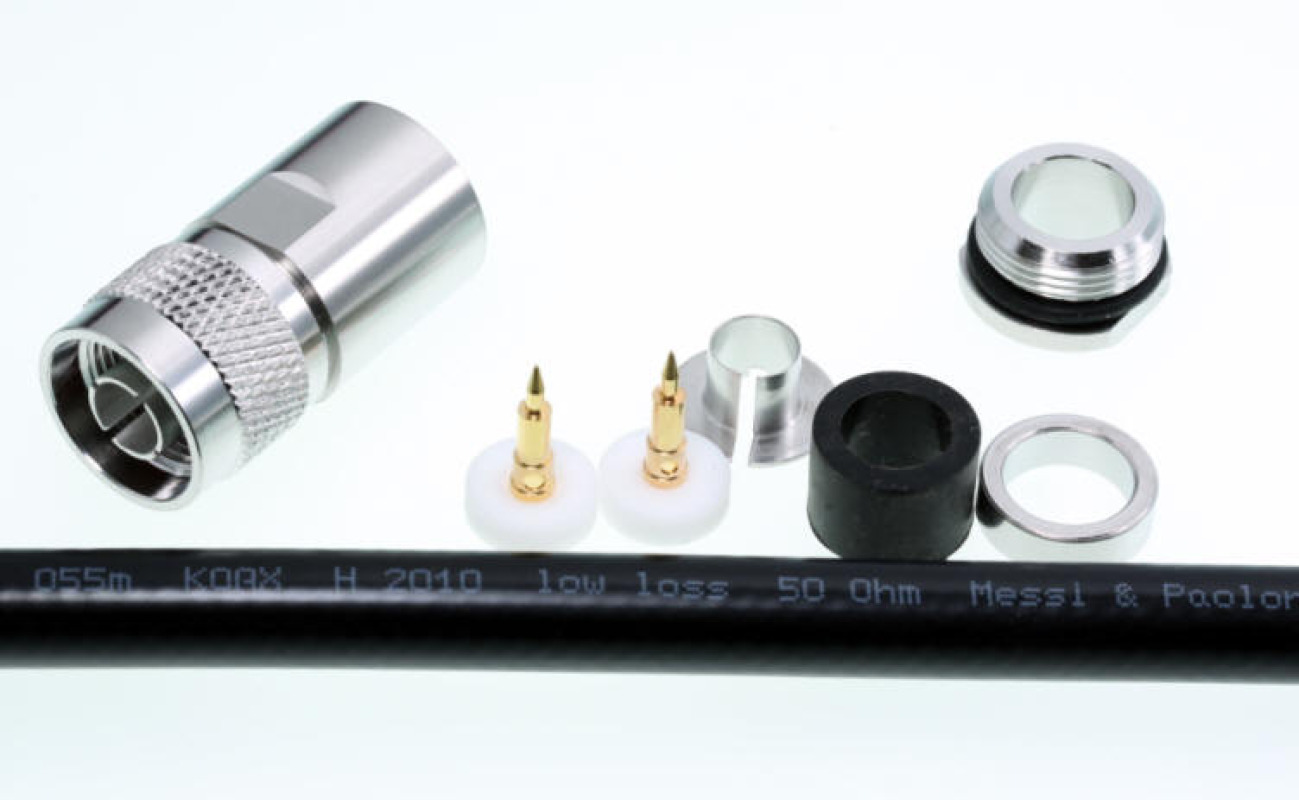

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |
| 2 | 2 PTFE-Scheiben |
| 3 | 2 Mittelkontakte mit unterschiedlichem Lötloch* |
| 4 | doppelt geschlitzte Massehülse |
| 5 | Gummidichtung |
| 6 | Andruckring |
| 7 | Verschlussschraube mit Silikon-Dichtungsring |

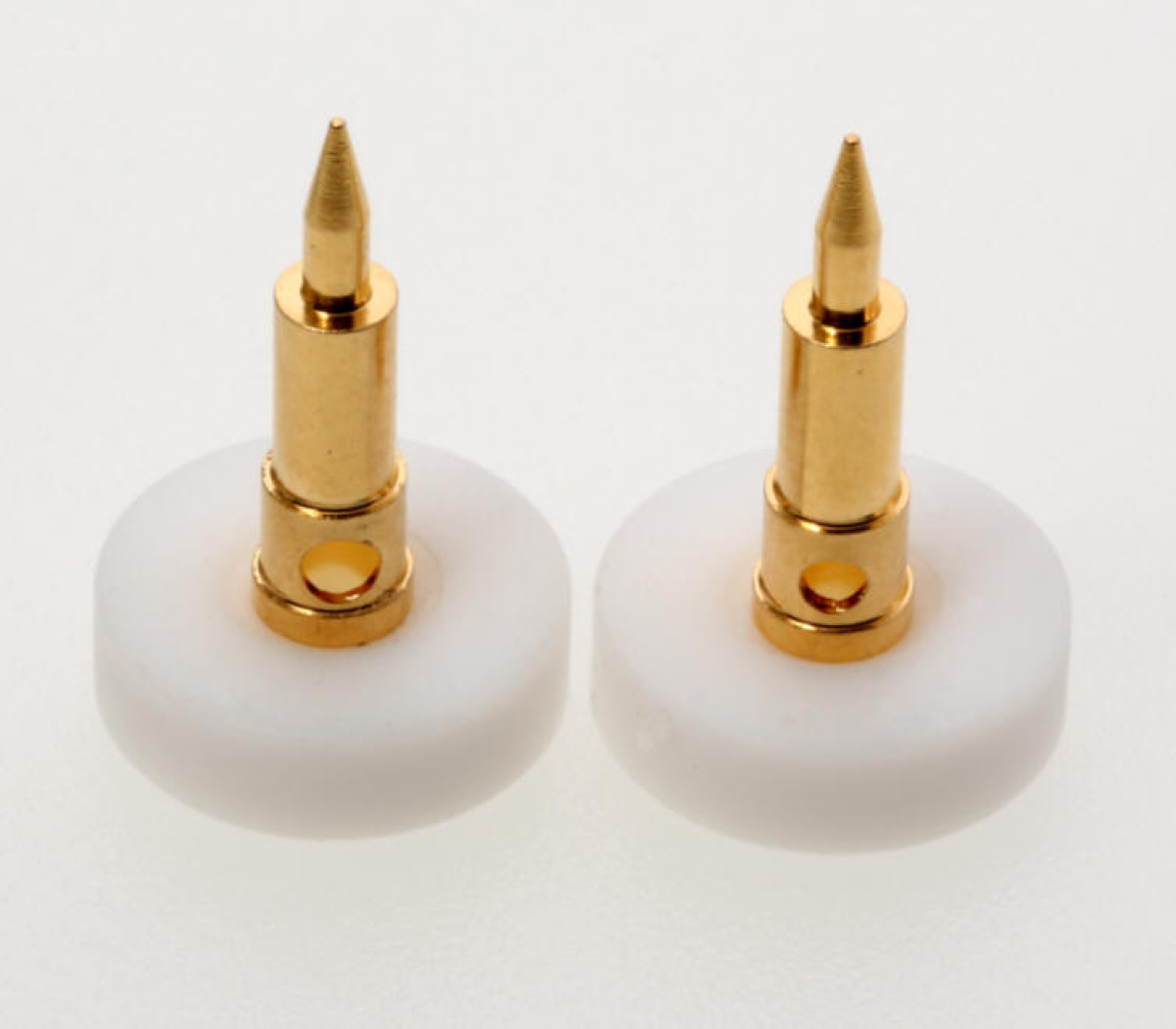

Die Mittelstifte sind mit verschieden großen Lötöffnungen versehen. Der Mittelstift mit der großen Öffnung ist für H 2010, Ecoflex 10, Ultraflex 10, HyperFlex 10, RG 213 LOW LOSS oder ähnliche Kabel dimensioniert. Der Mittelstift mit der kleineren Lötöffnung ist für H 2000 Flex, Aircom Premium

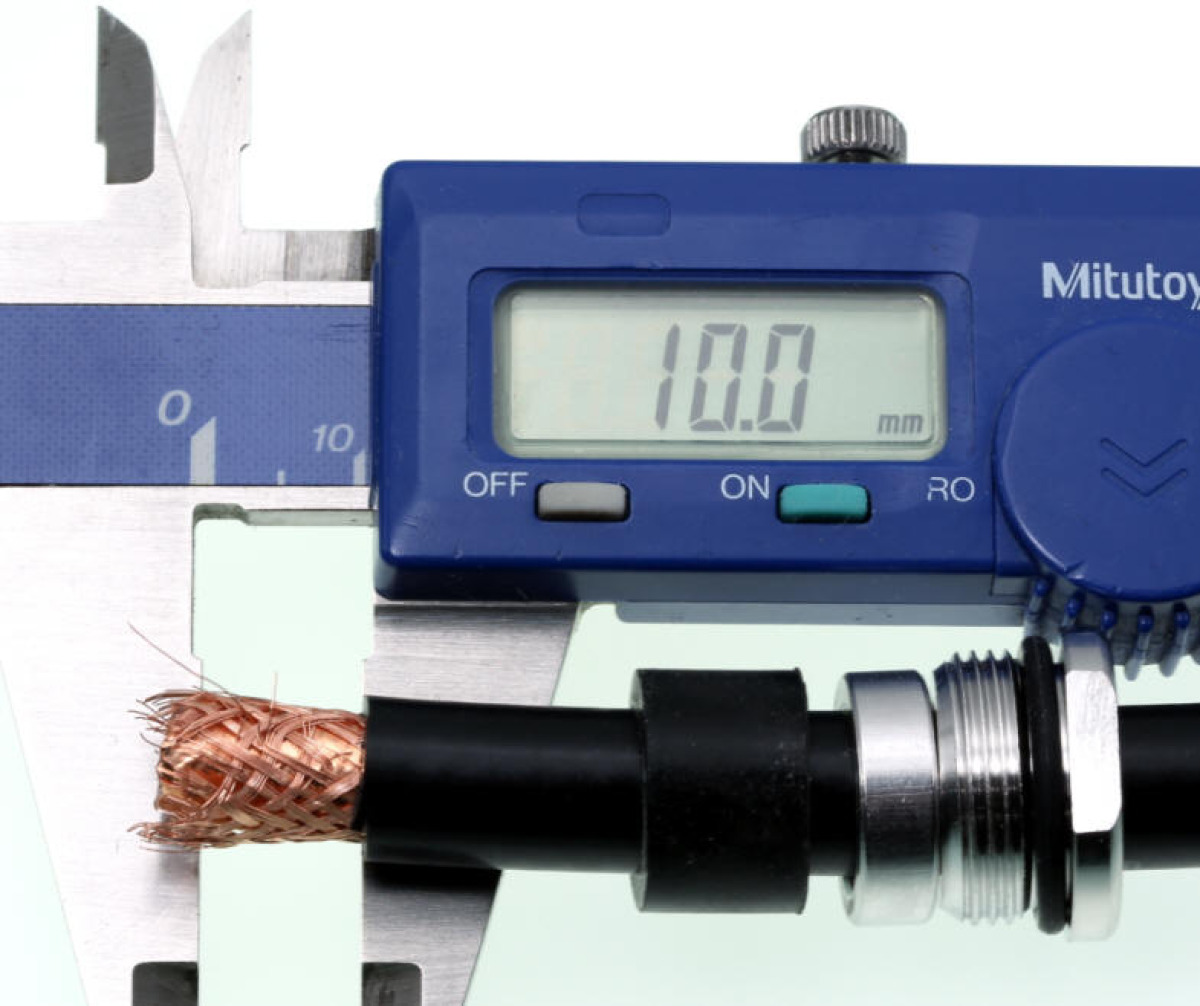

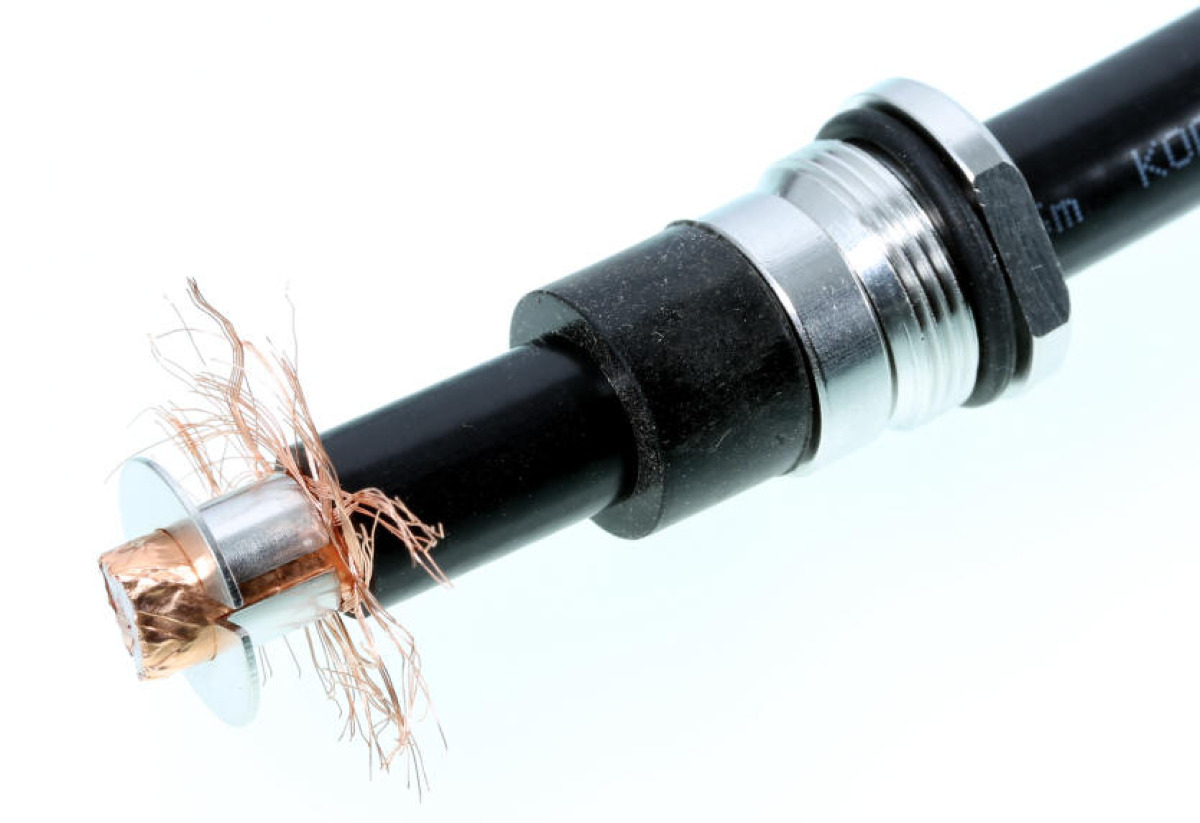

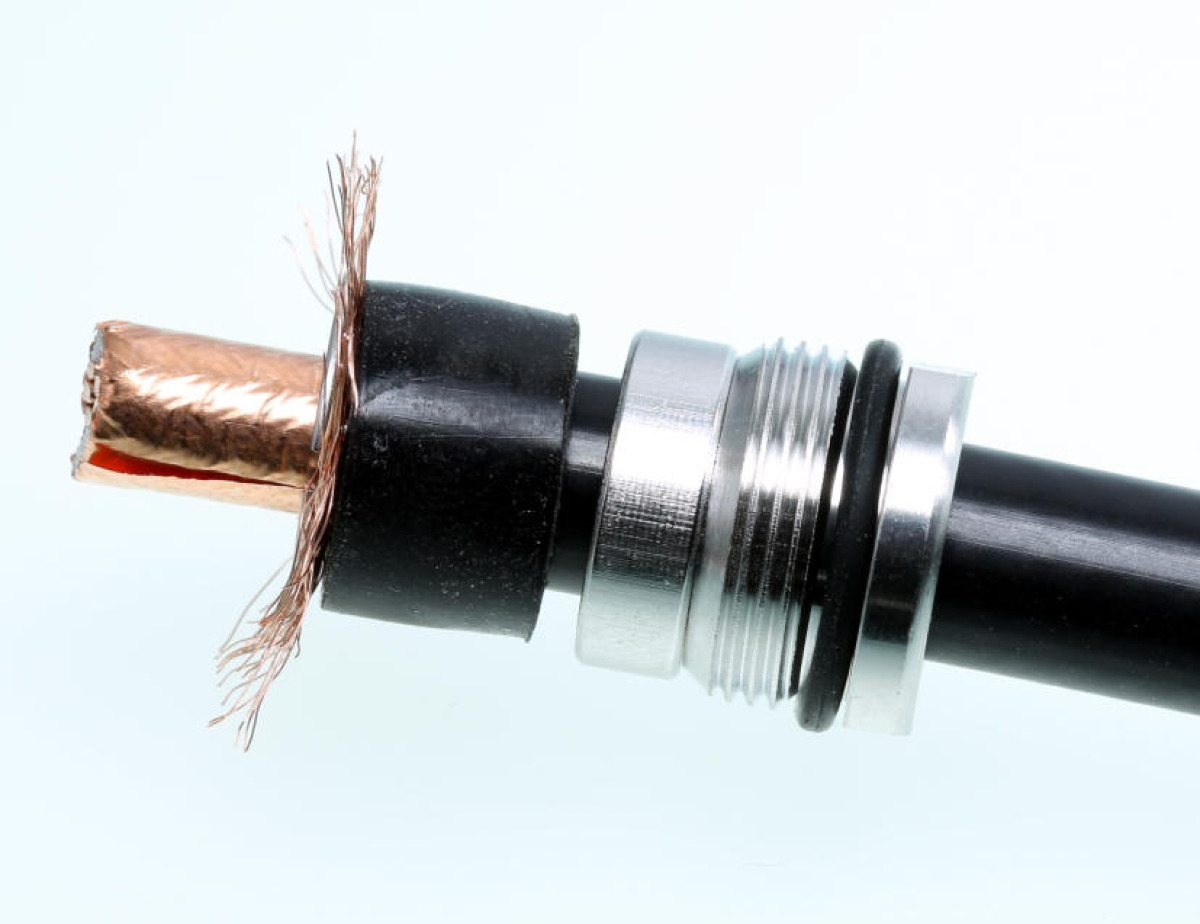

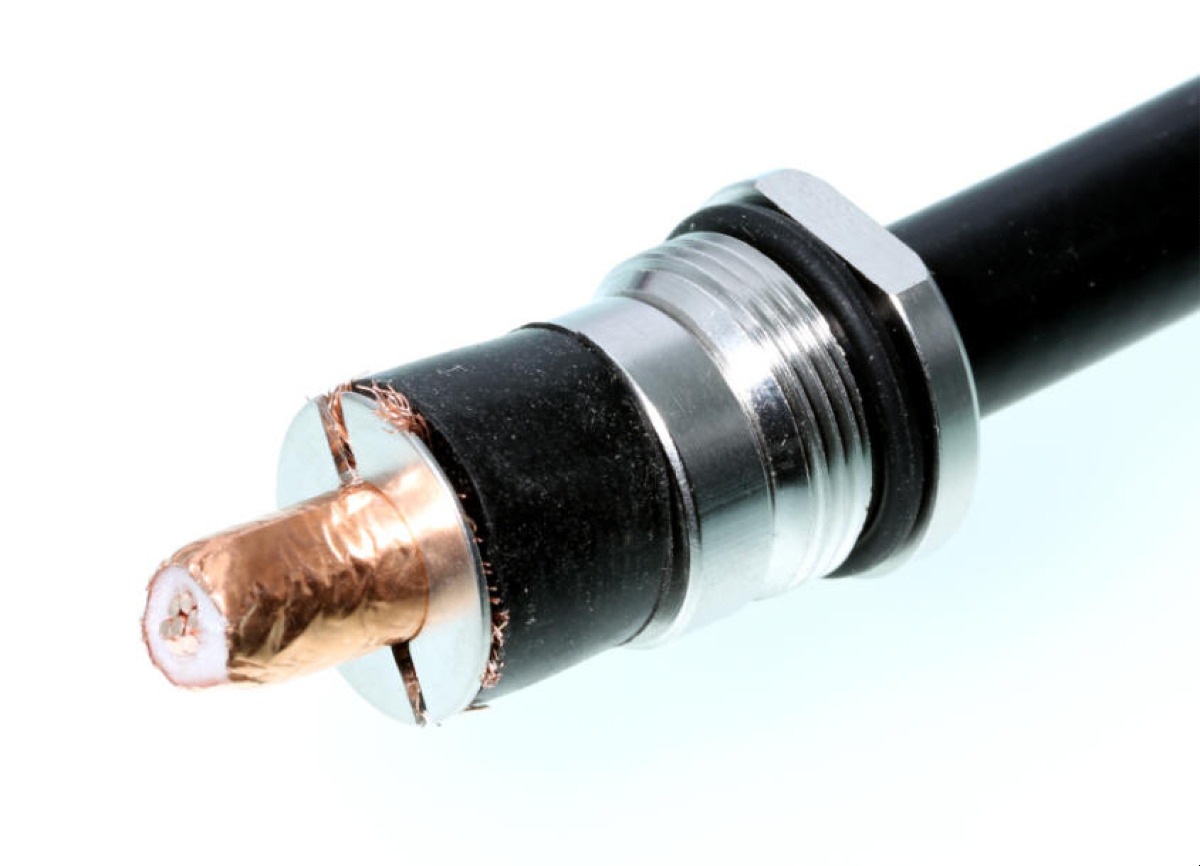

Die Masseverbindungshülse (5) muss zwischen Folie und Geflecht.

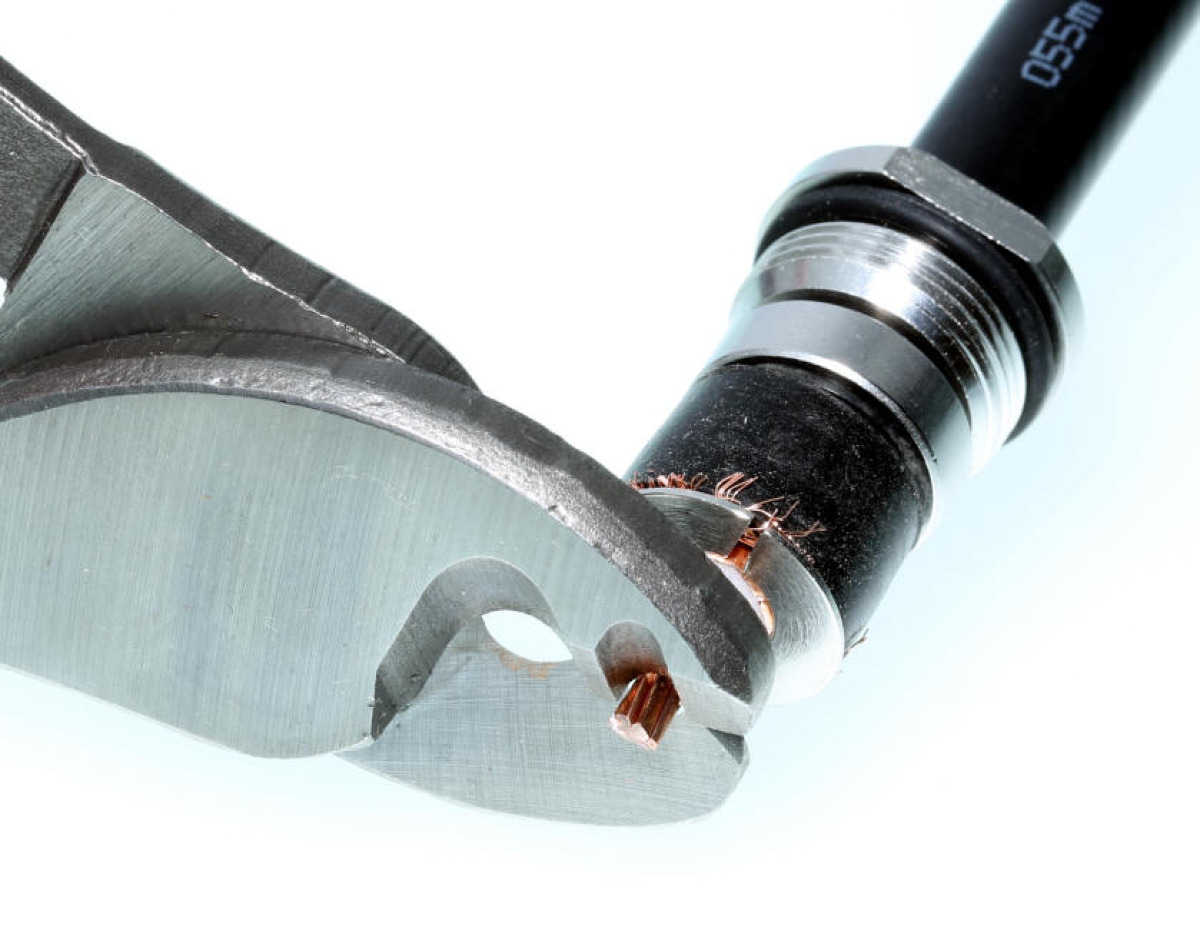

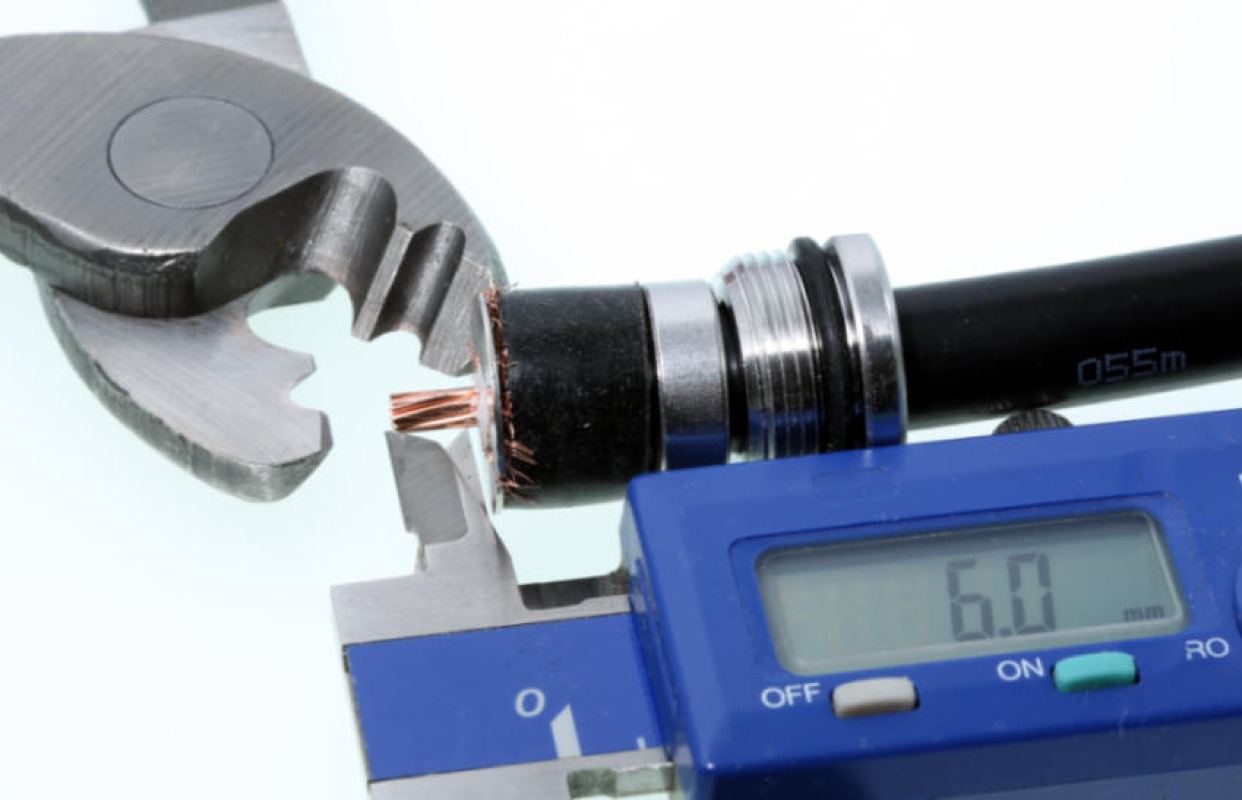

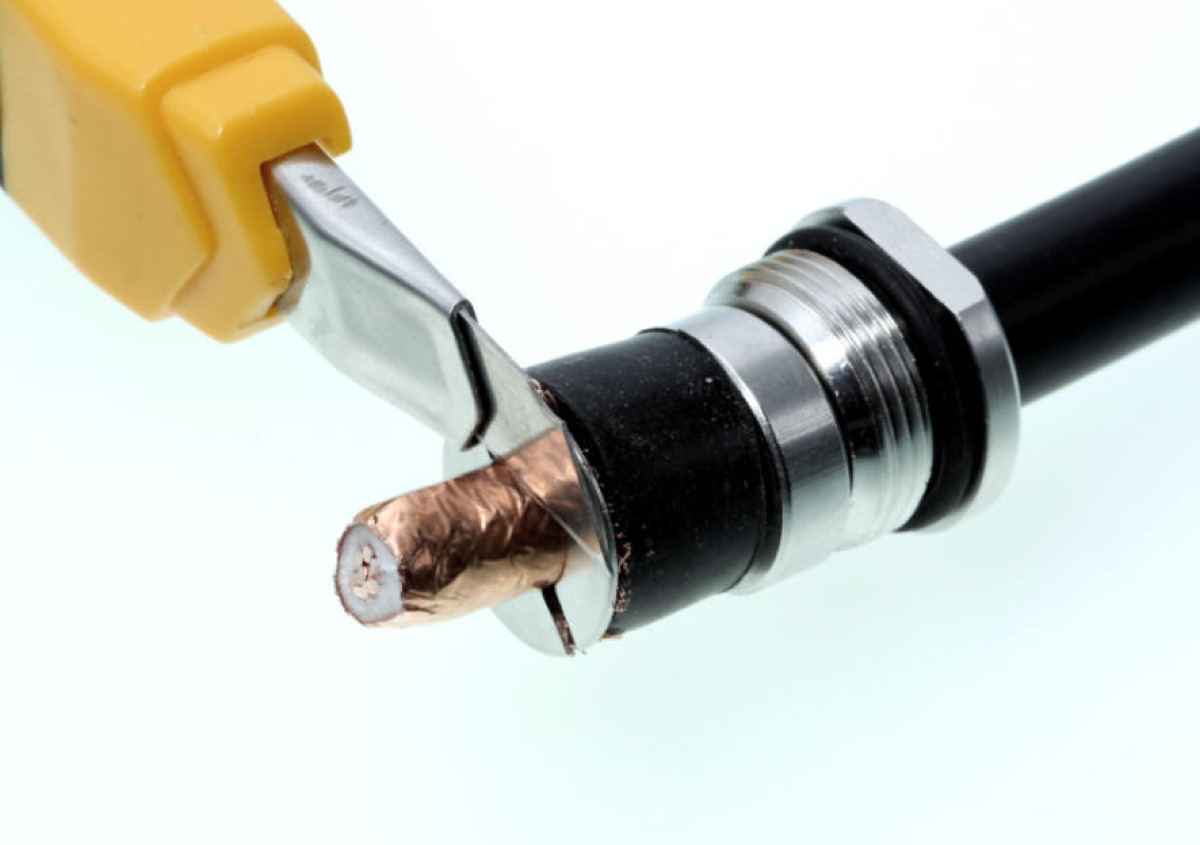

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter 7x1,0 mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt, und der Mittelkontakt problemlos aufgesteckt werden kann.

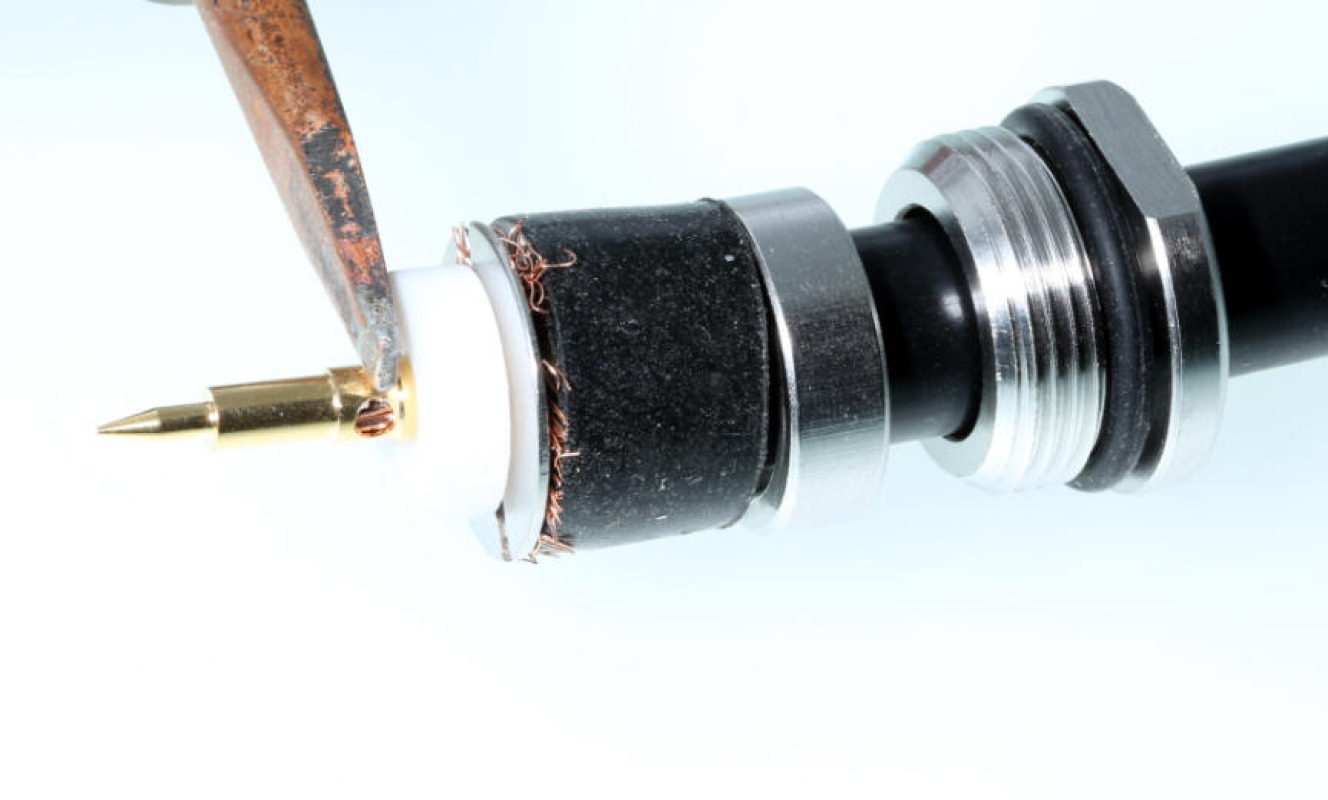

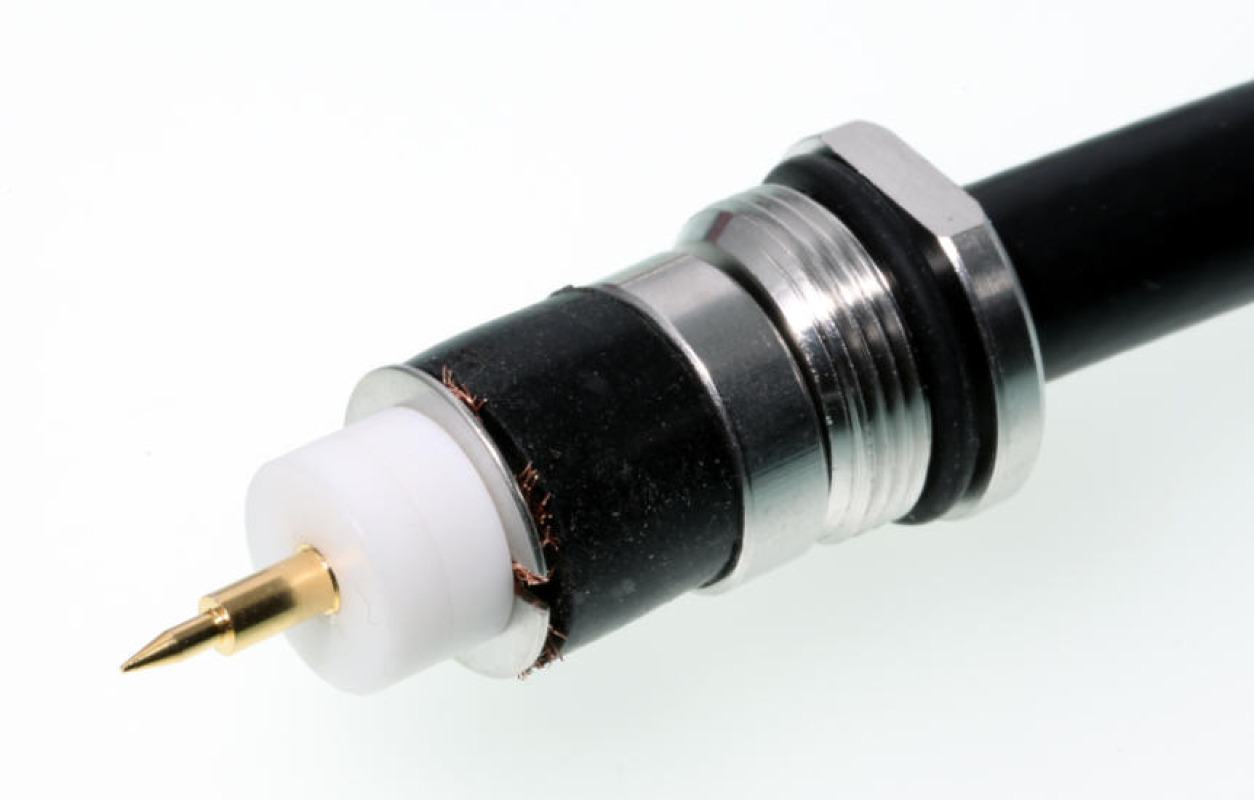

Zwei wärmebeständige PTFE-Scheiben bilden einen Zylinder, der den Mittelstift exakt zentriert.
Die Spannschraube sollte nicht zu fest angezogen werden. Die Gummidichtung sollte zu sehen sein, wie es das Foto zeigt.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
