N-1011 TA / N 21
Stecker-Norm: N-Stecker
Geeignete Kabel:
ABOARD 10, Aircom P, Calorix 10, Ecoflex 10, H 2000 Flex, H 1000, H 2010, HyperFlex 10, LMR 400, RG 213 U, RG 214 U, Ultraflex 10, u.ä.
Montageschritte

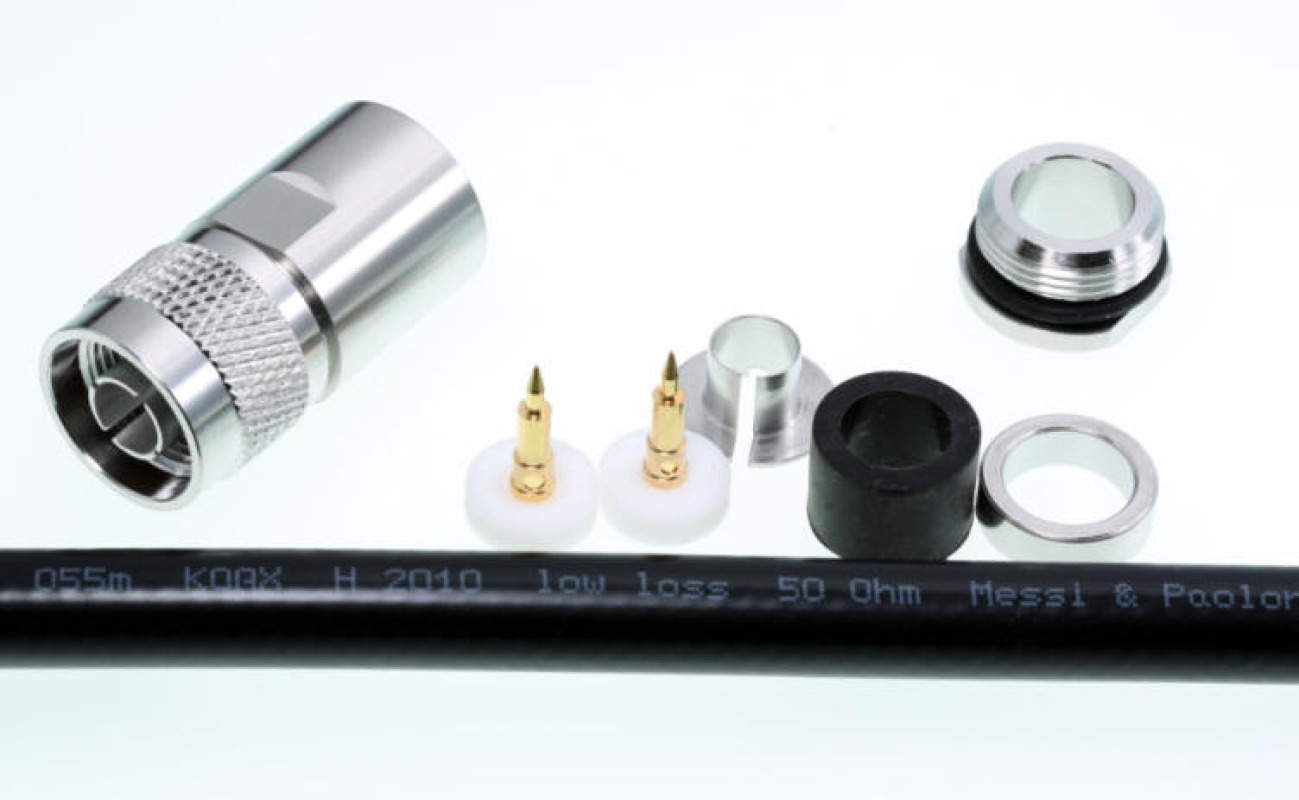

Stückliste:
- Gehäuse mit TresAlloy-Oberfläche
- 2 PTFE-Scheiben
- 2 Mittelkontakte mit unterschiedlichem Lötloch
- doppelt geschlitzte Massehülse
- Gummidichtung
- Andruckring
- Verschlussschraube mit Silikon-Dichtungsring

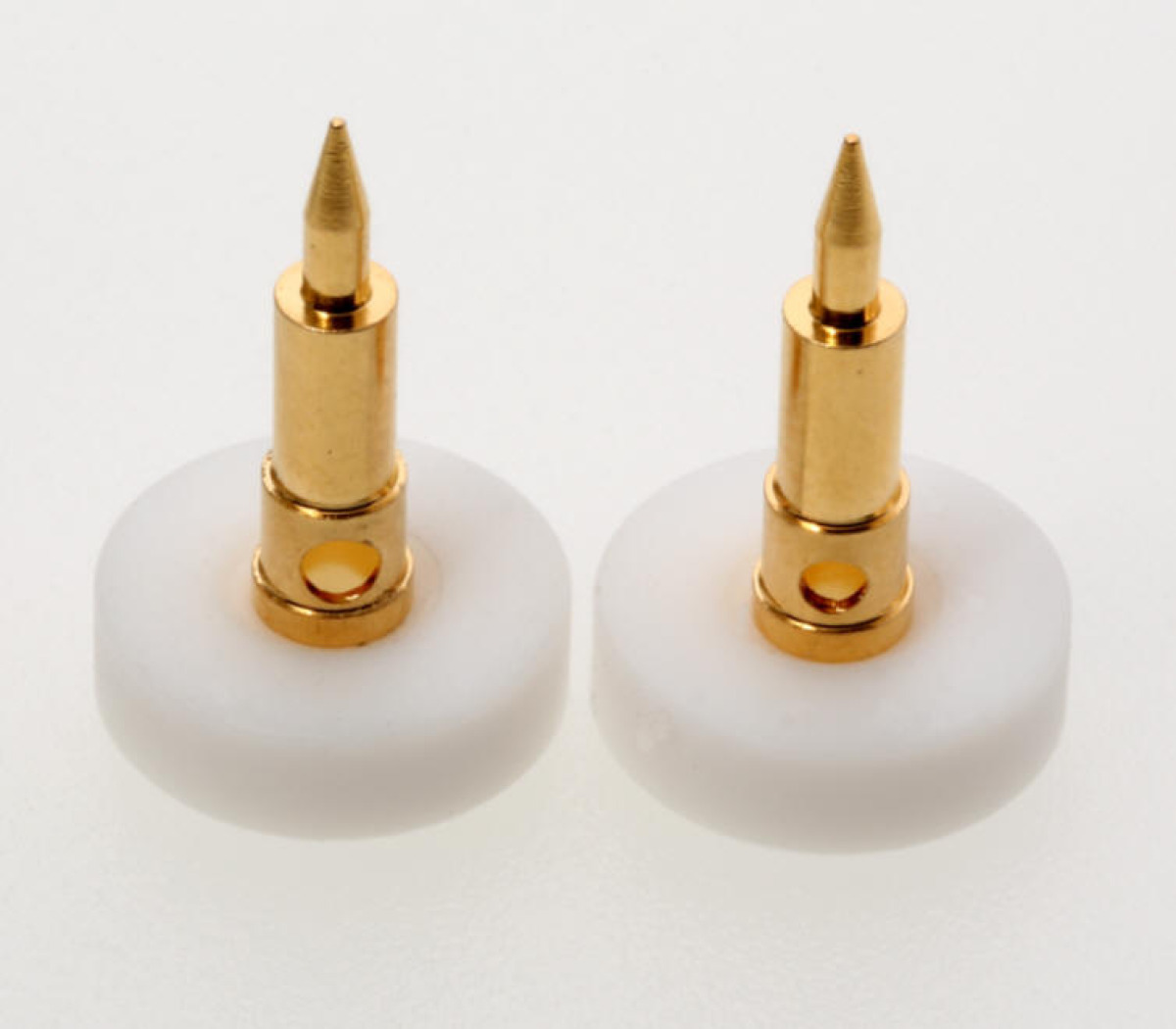

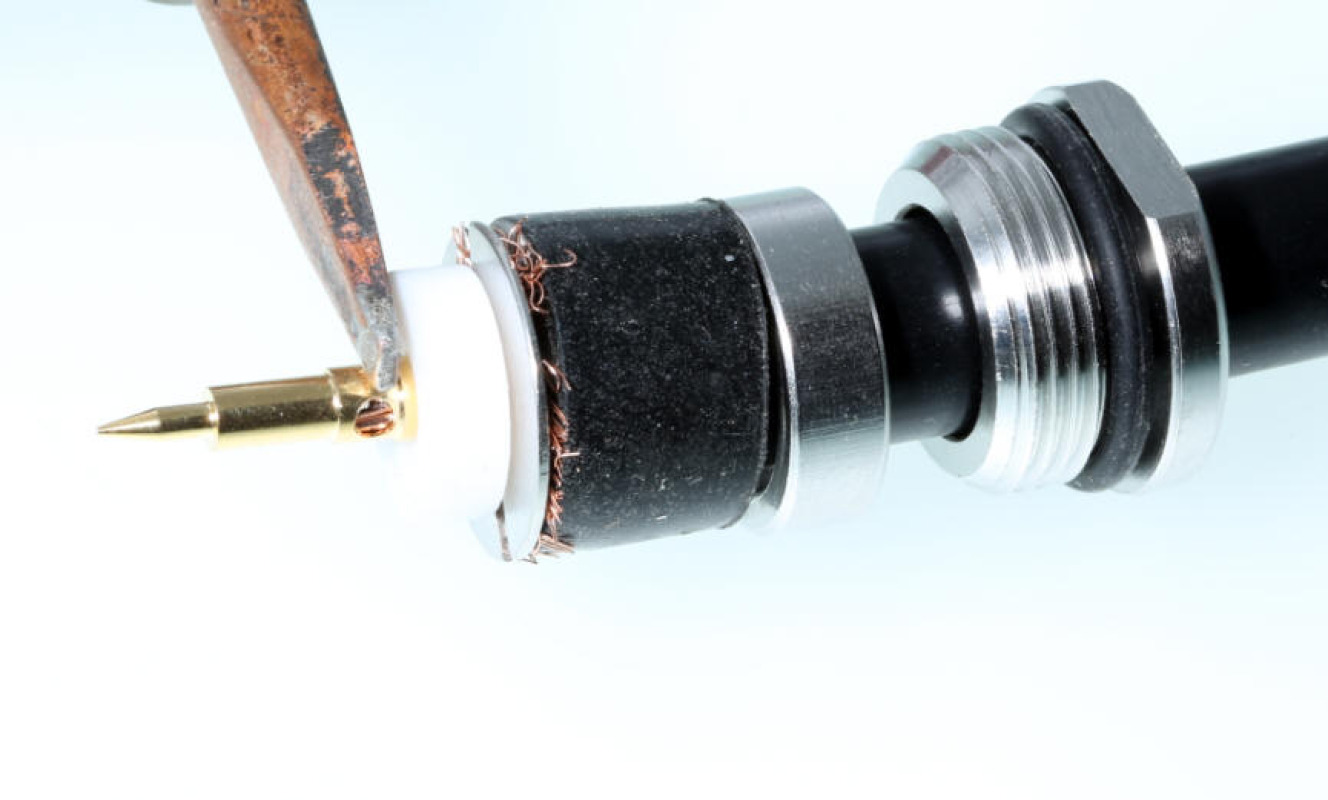

Die Mittelstifte sind mit verschieden großen Lötöffnungen versehen. Der Mittelstift mit
der großen Öffnung ist für HyperFlex 10, H 2010, Ecoflex 10, RG 213 LOW LOSS,
Calorix 10 oder ähnliche Kabel dimensioniert.
Der Mittelstift mit der kleineren Lötöffnung ist für H 2000 Flex, Aircom Plus,

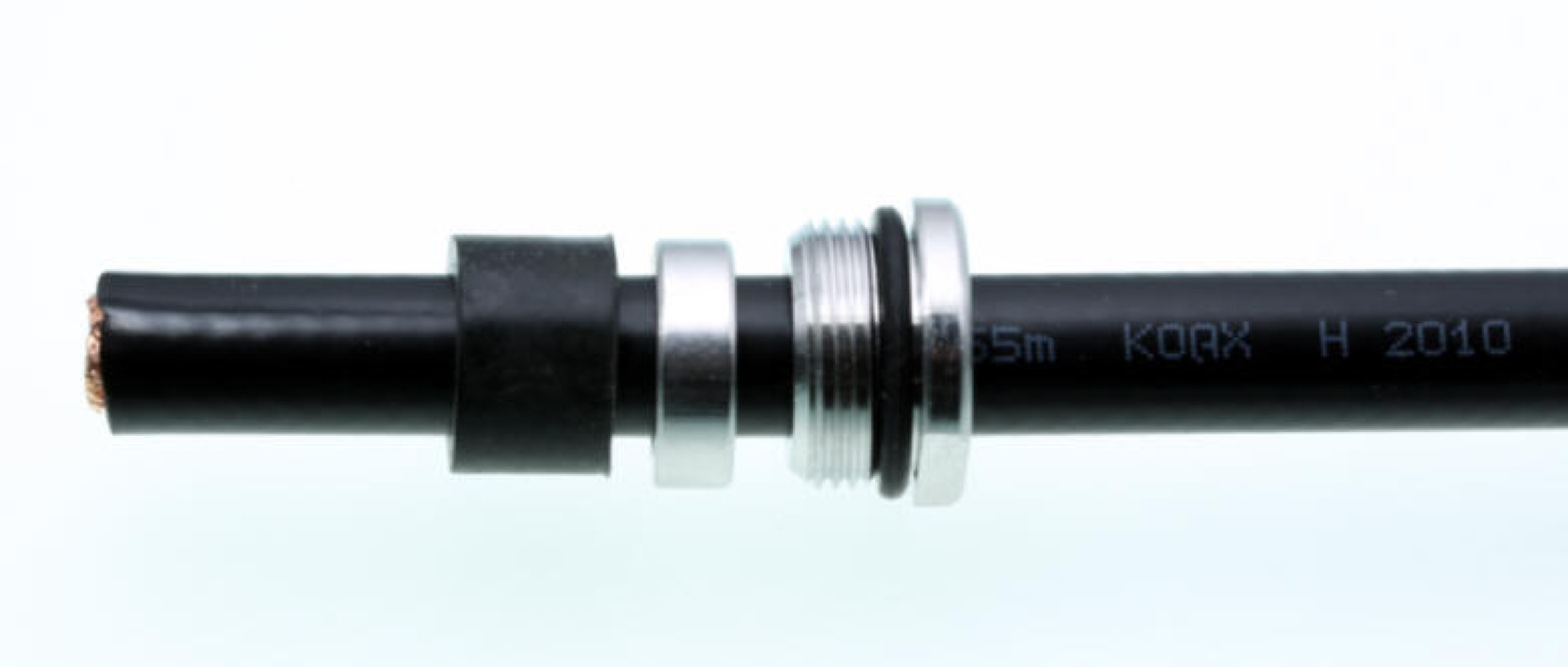

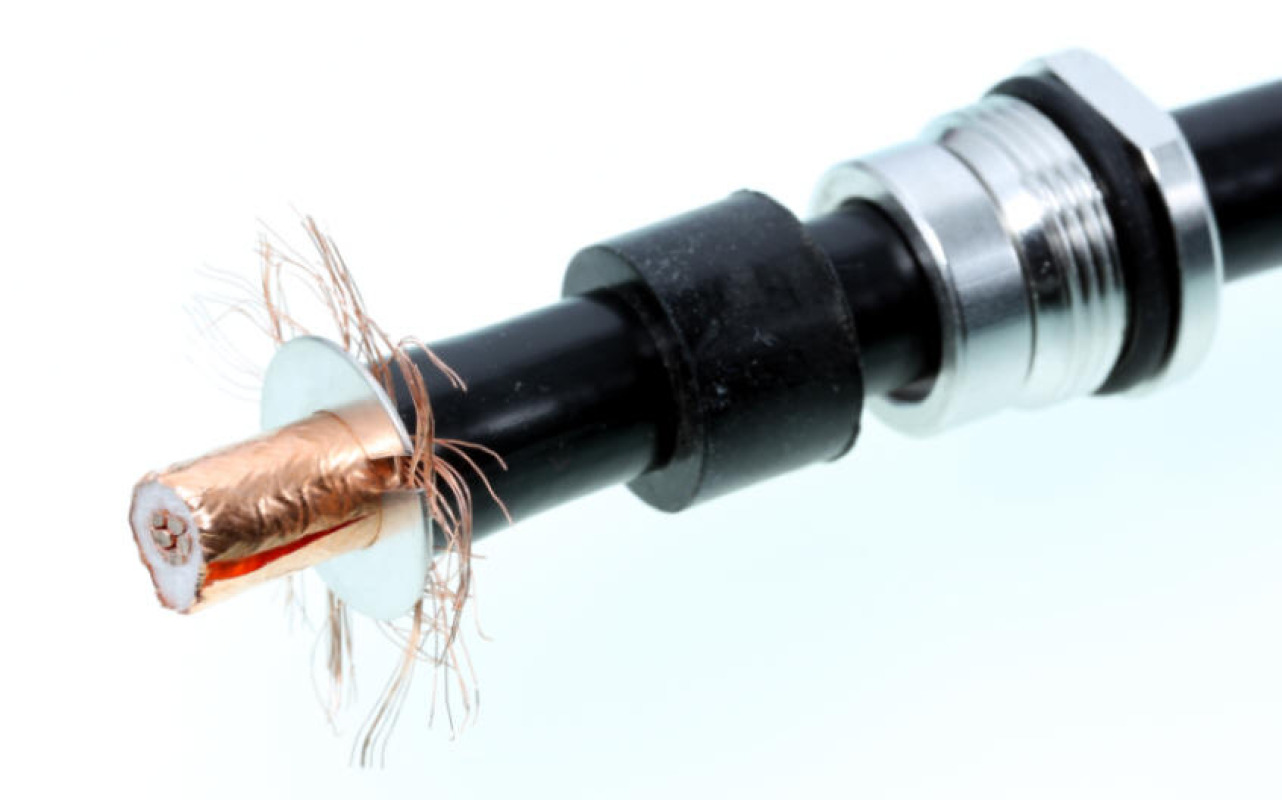

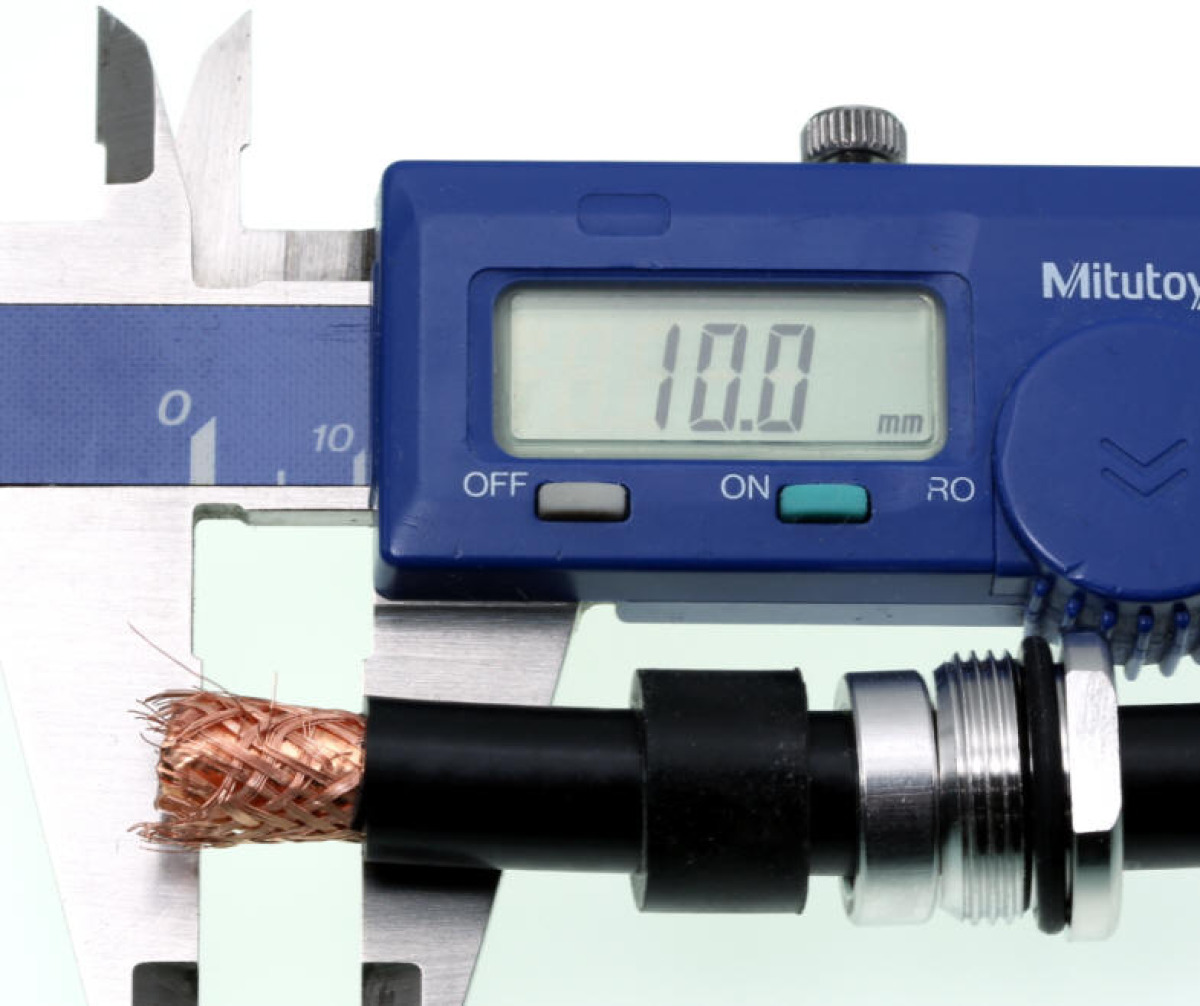

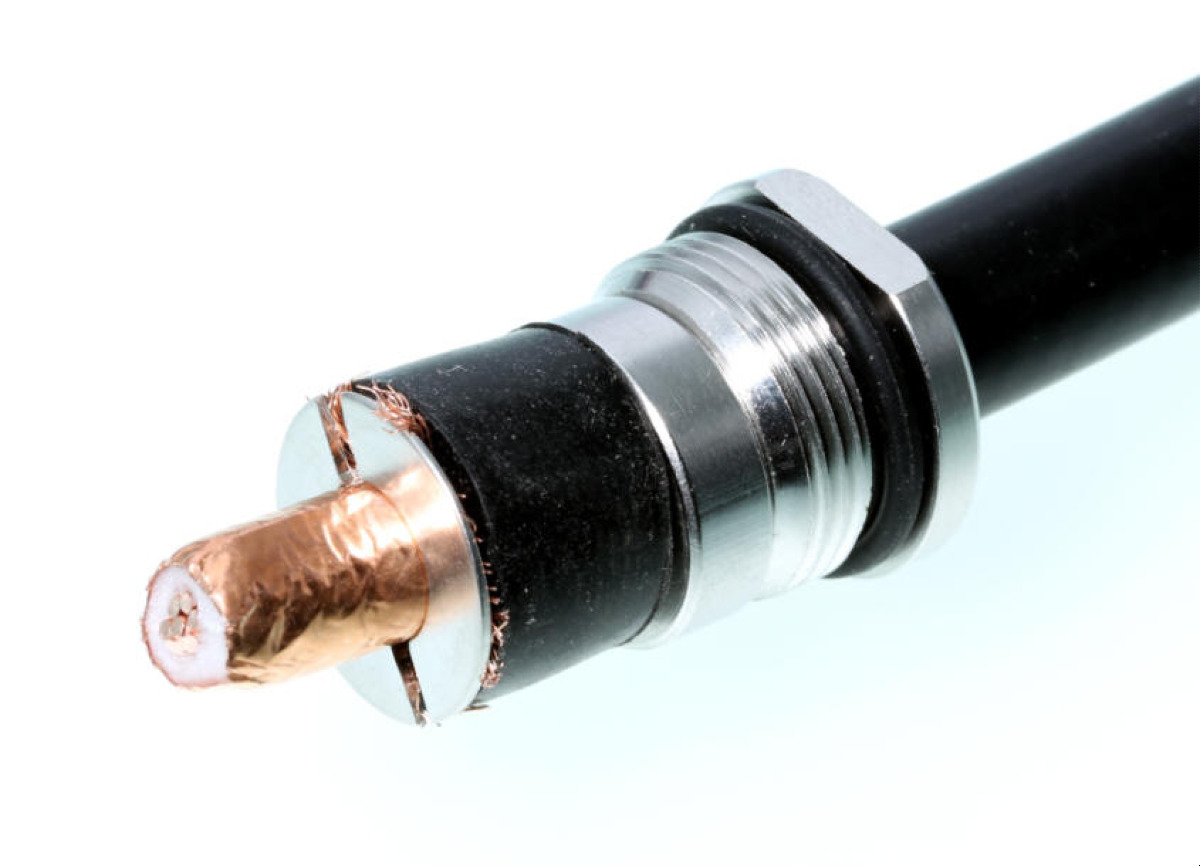

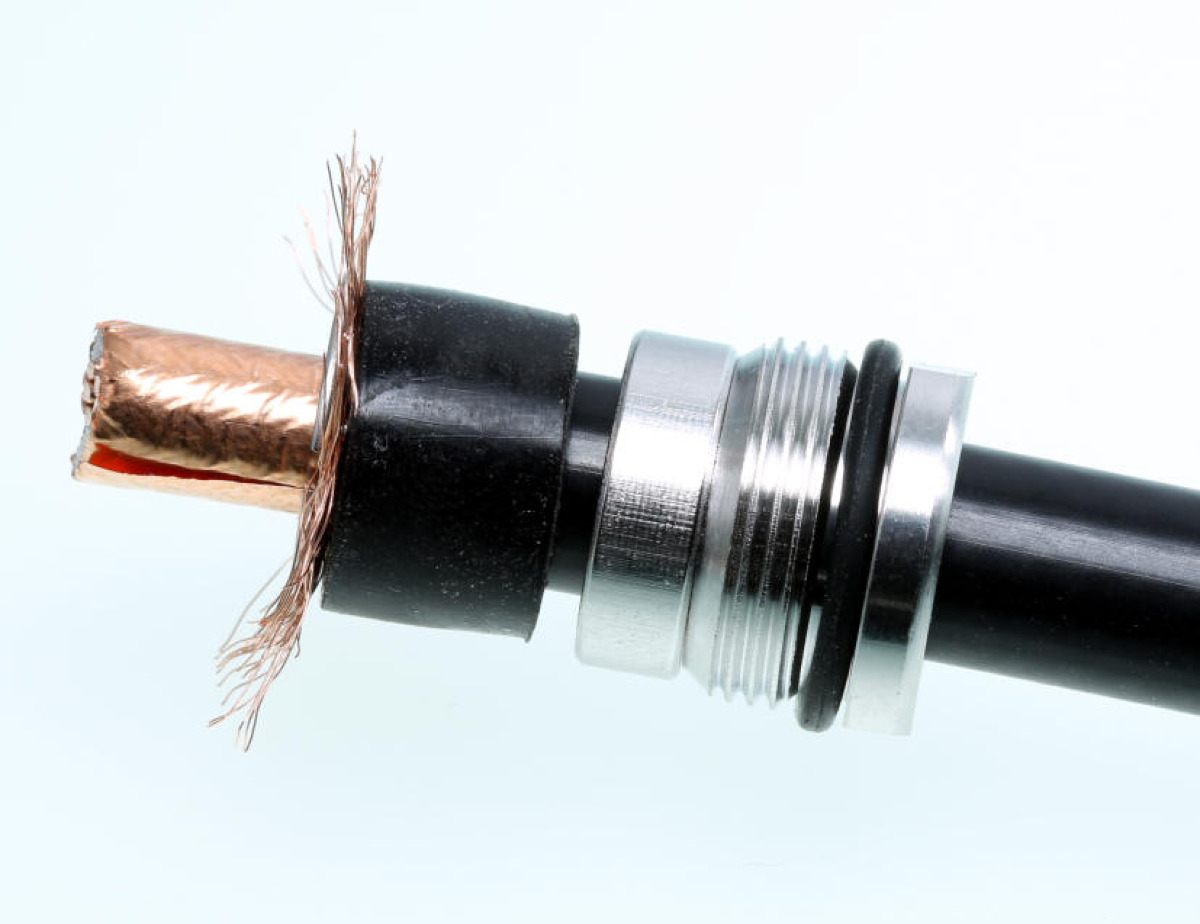

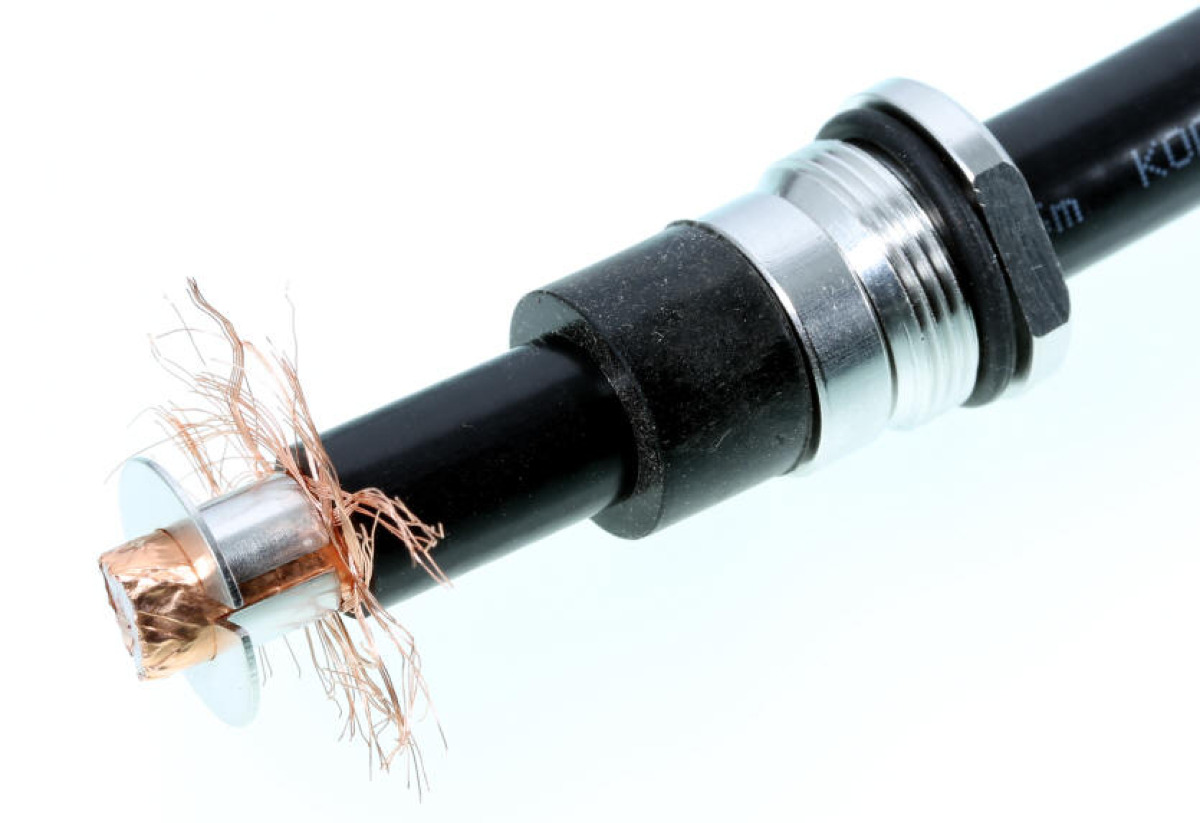

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

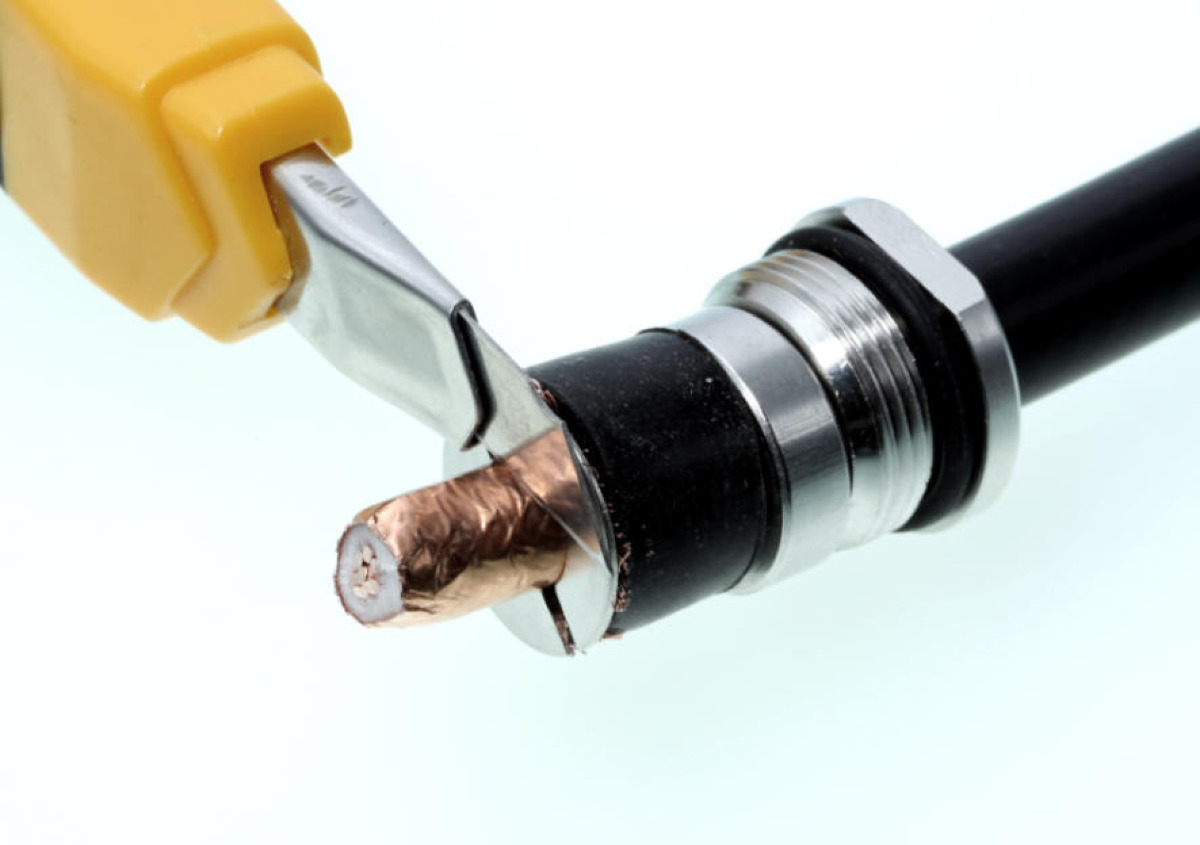

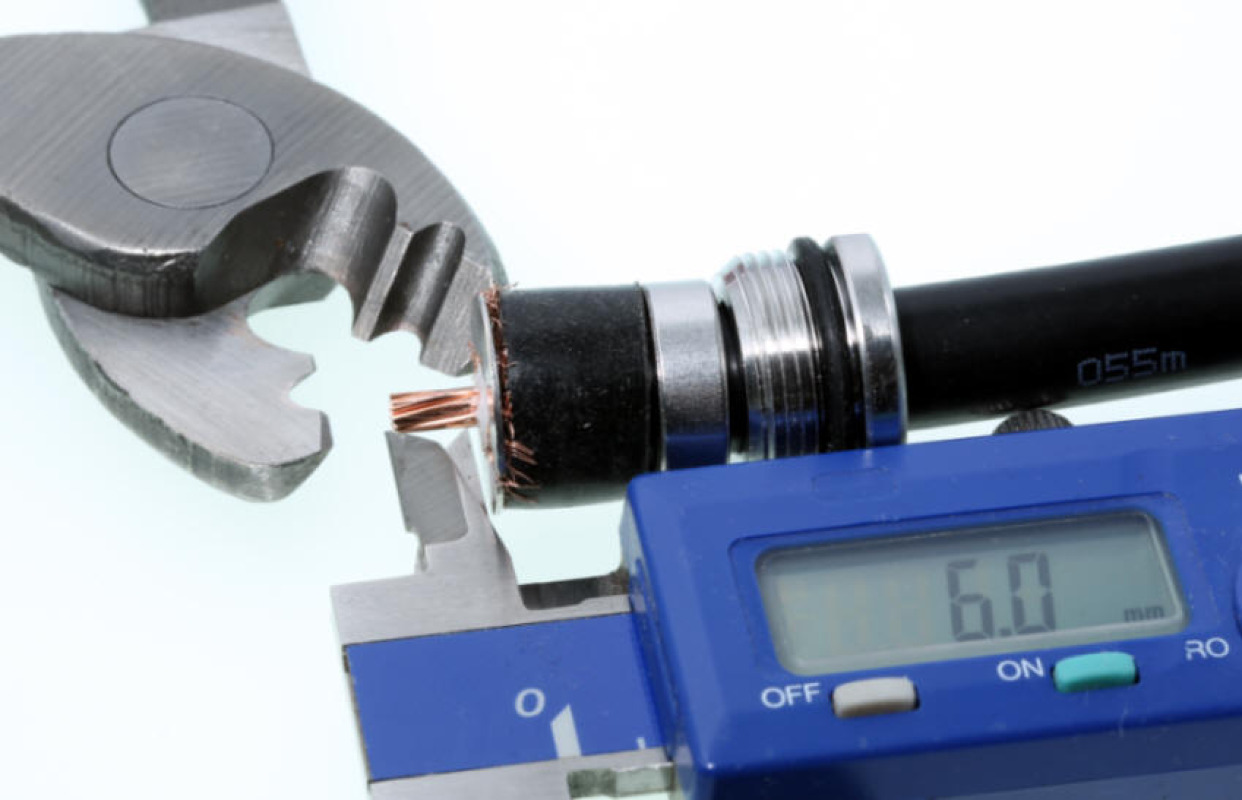

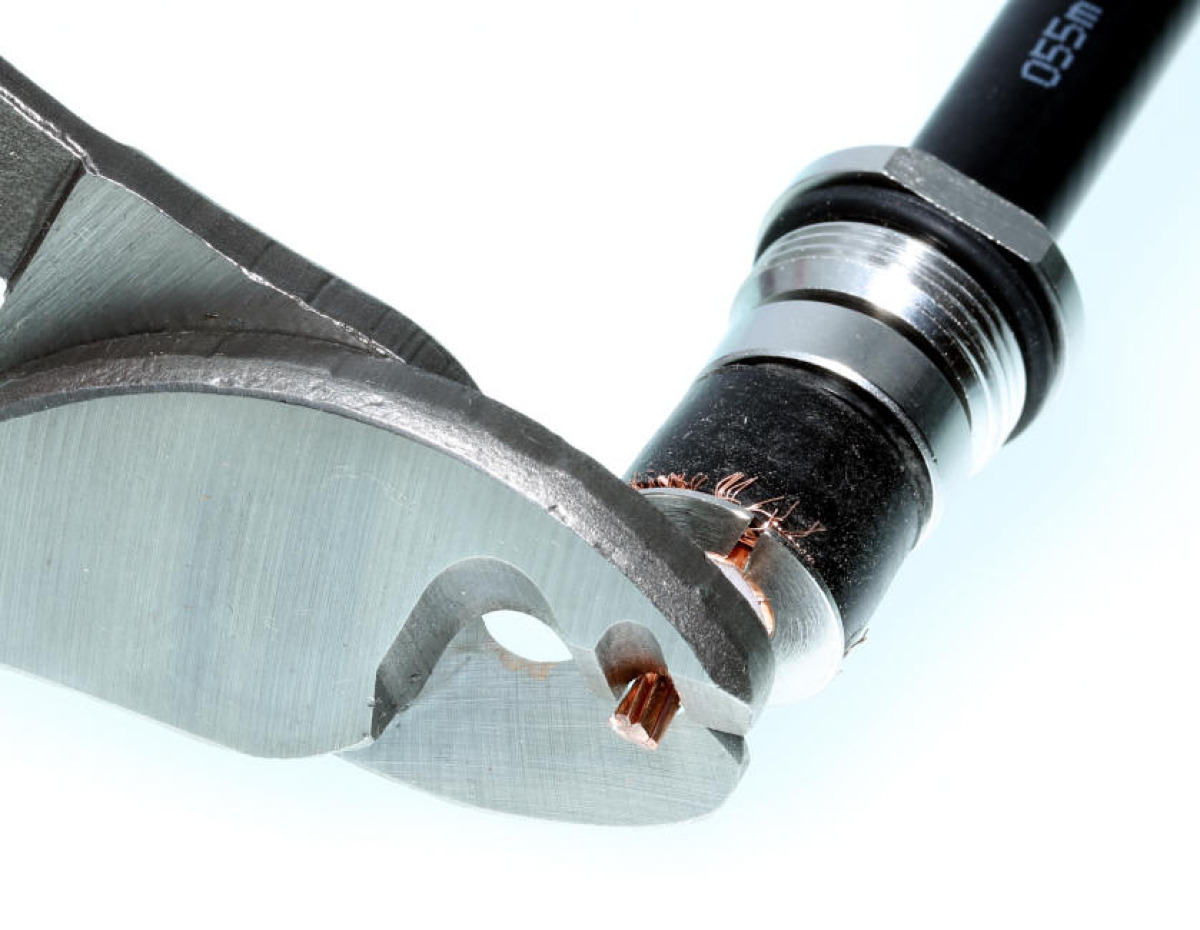

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

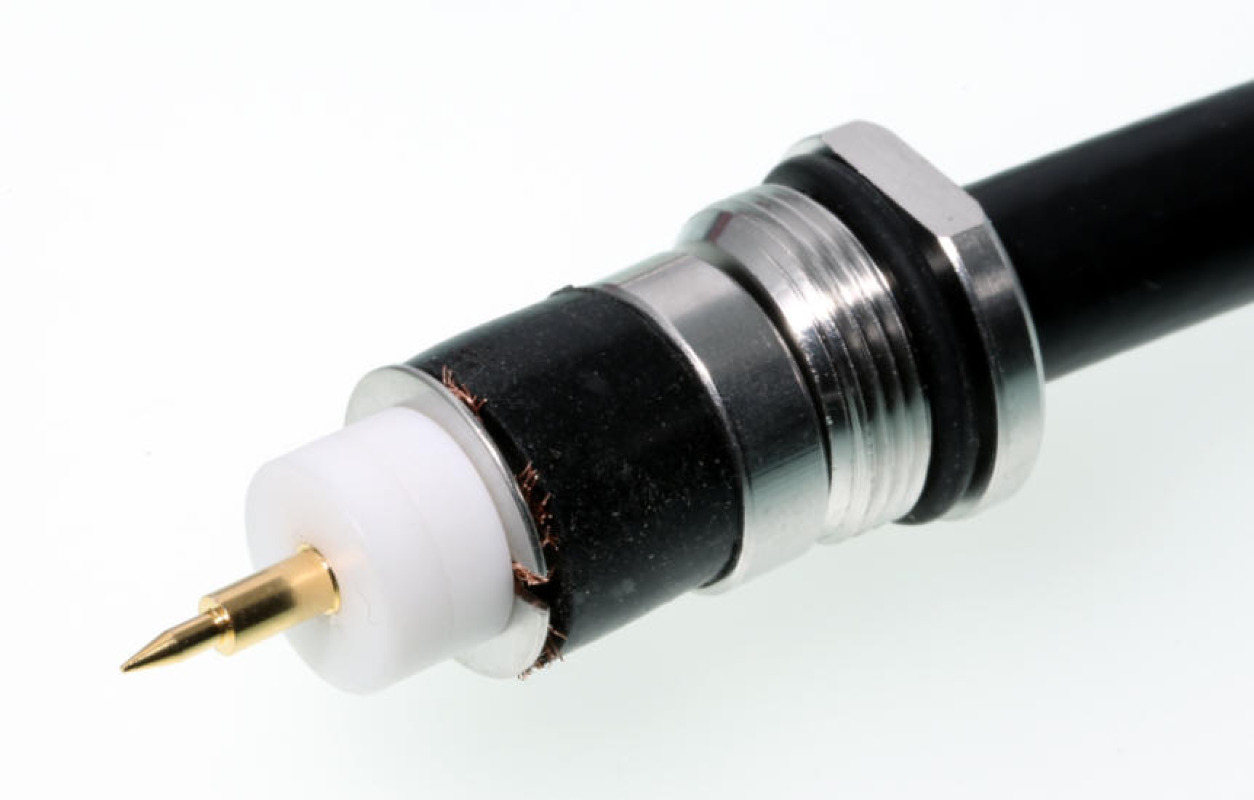

Zwei temperaturbeständige PTFE-Scheiben bilden einen Zylinder, der den Mittelstift exakt zentriert.

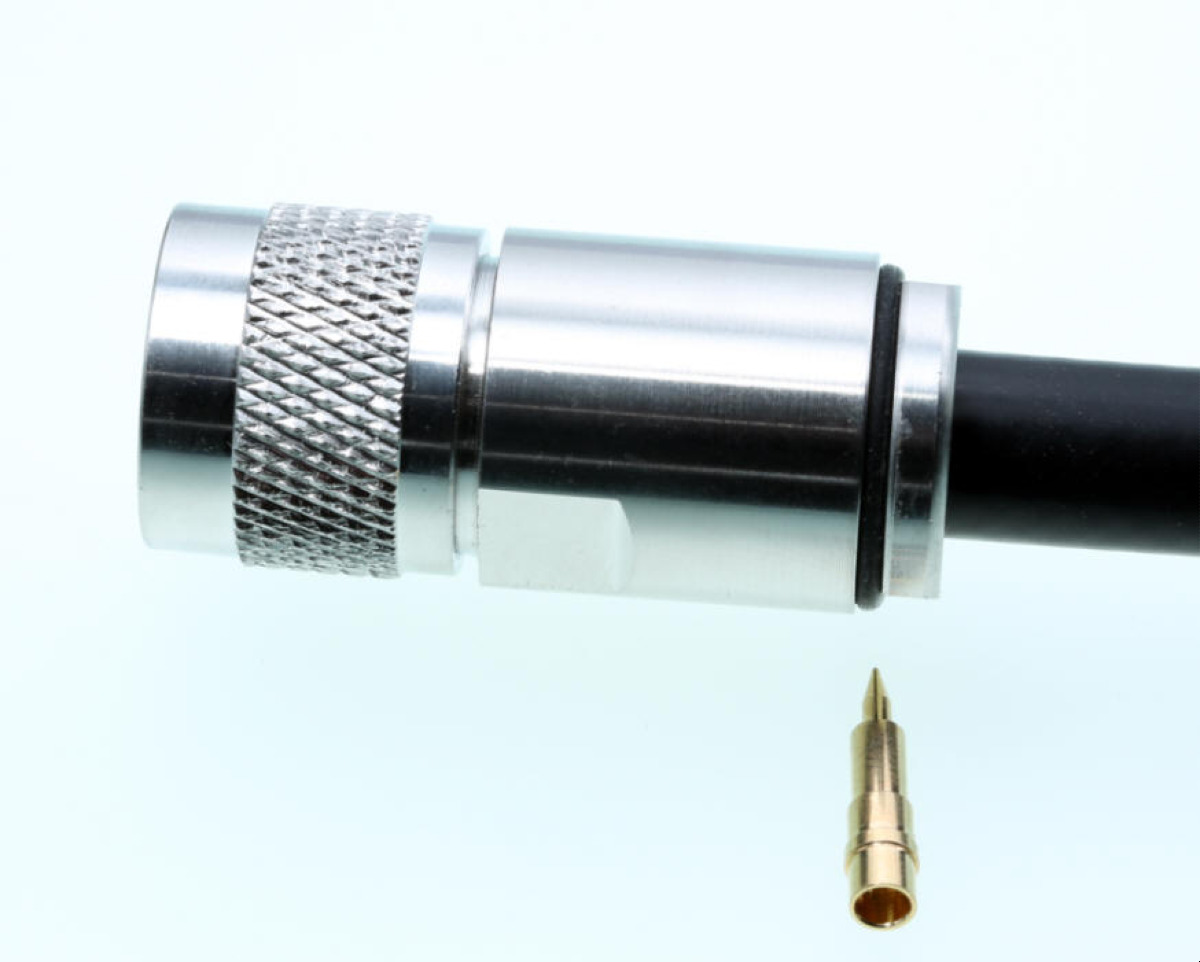

Die Spannschraube sollte nicht zu fest angezogen werden. Die Gummidichtung sollte zu sehen sein, wie es das Foto zeigt.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
