7/16-F10 TA
Stecker-Norm: 7/16-Buchse
Geeignete Kabel:
ABOARD , H 2000 FLEX , H 2010 FRNC/Calorix 10 , H 2010 / Ultraflex 10 , ECOFLEX 10
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageschritte

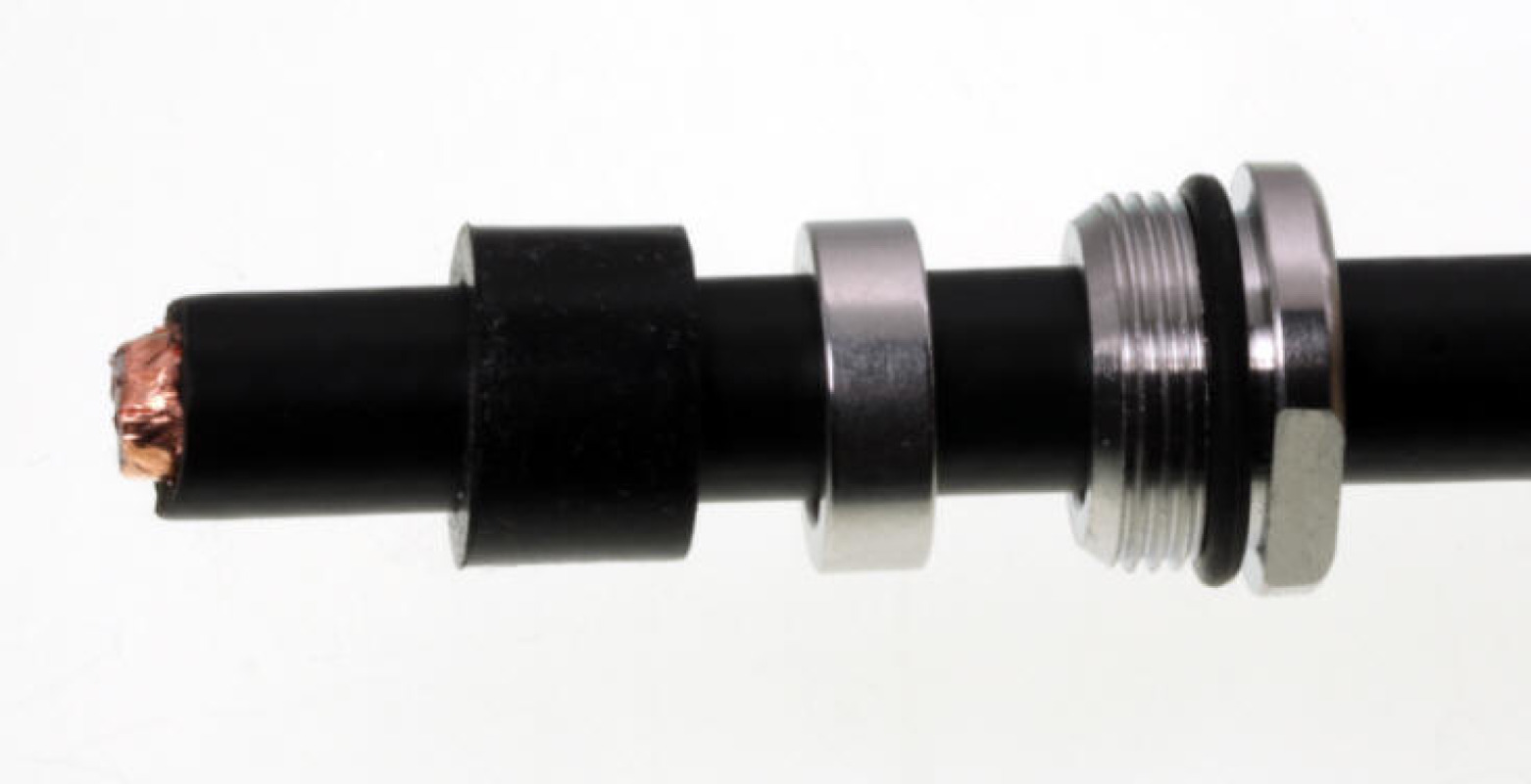

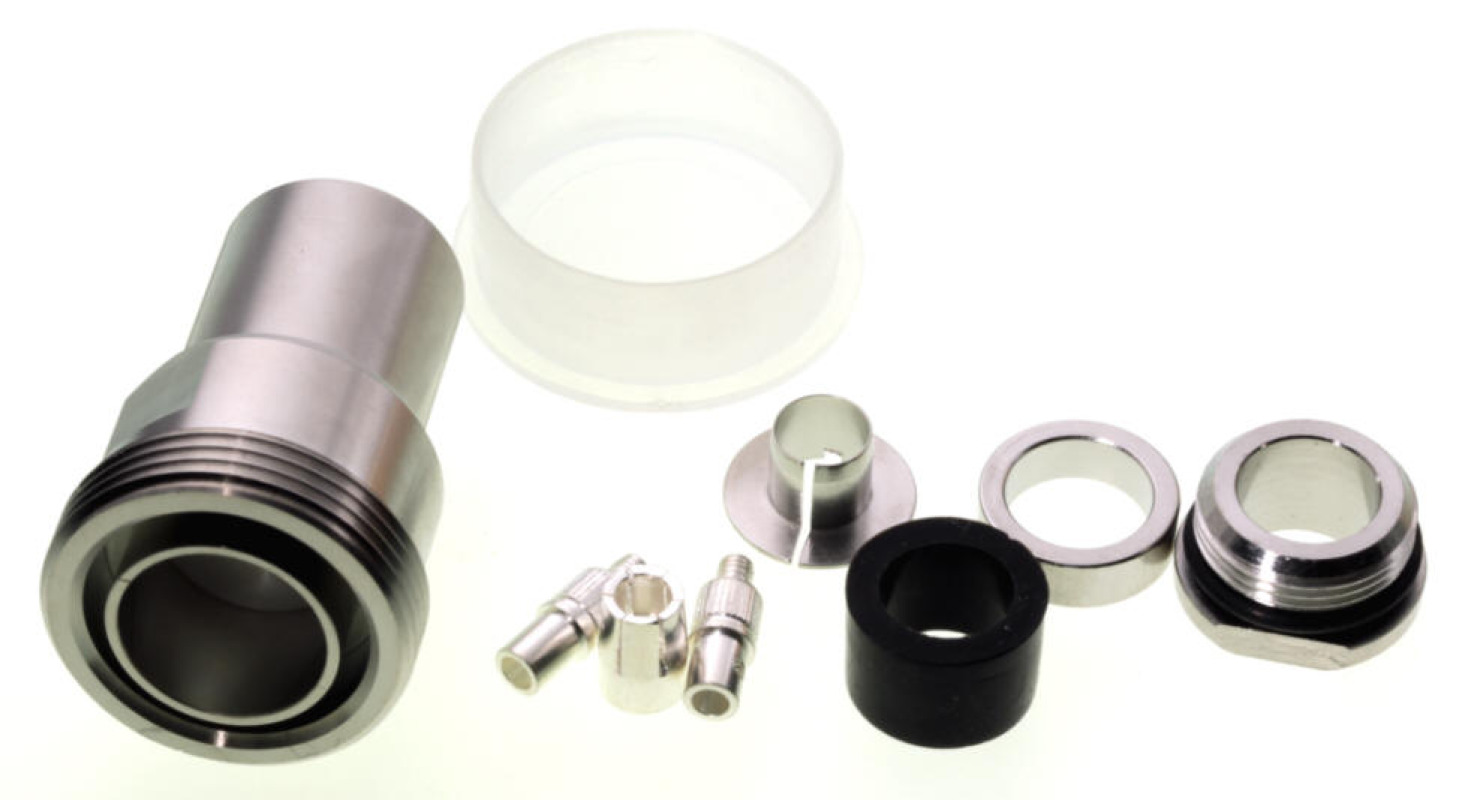

7/16-F10 ist mit einer TresAlloy-Oberfläche versehen. Das Gewinde des Gehäuses wird durch eine Plastikkappe beim Transport geschützt. Die Spannschraube trägt einen Dichtungsring, der das Eindringen von Wasser durch das Gewinde verhindert. Neben der Spannschraube ist ein Andruckring, der die schwarze Dichtung gleichmäßig zusammendrückt. Die Massehülse ist doppelt geschlitzt.

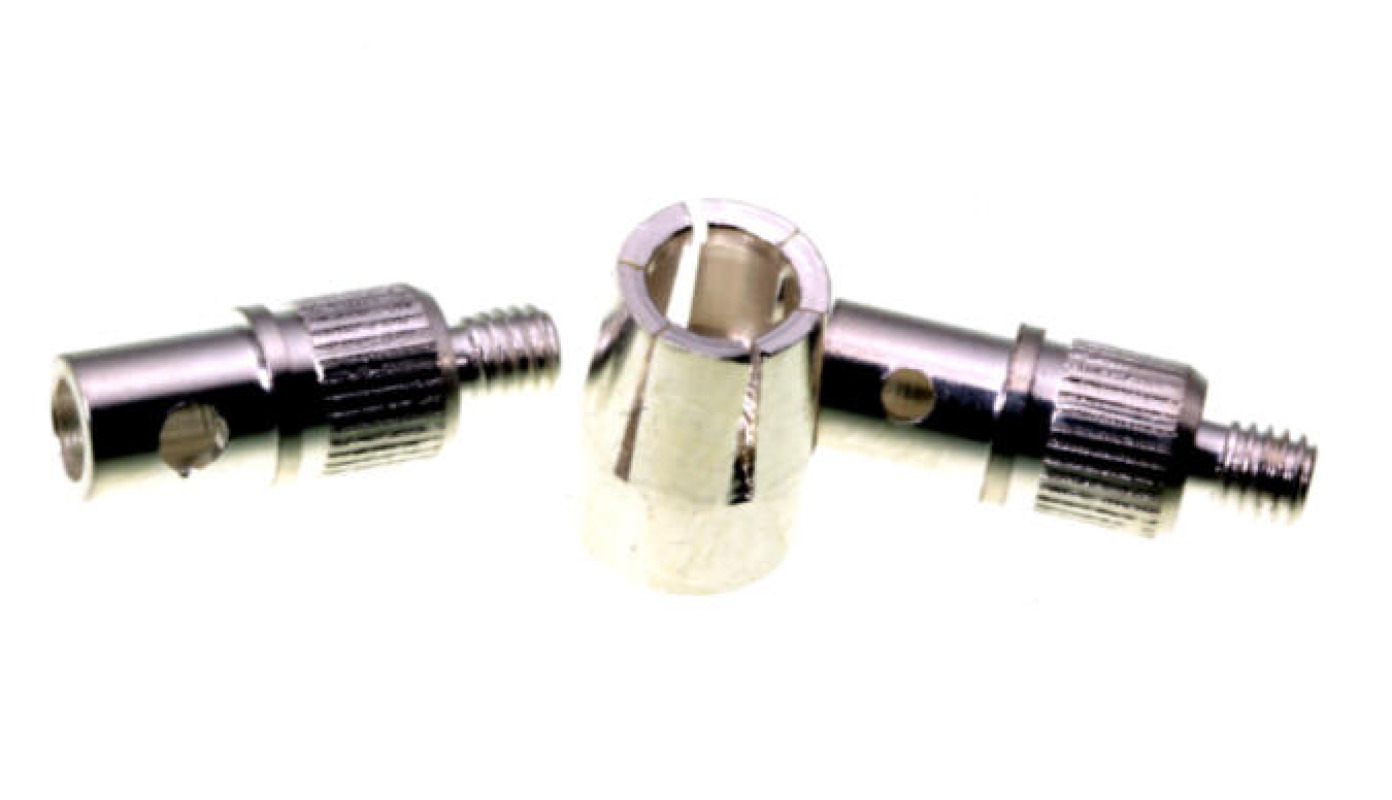

7/16-F-10 wird mit 2 Mittelkontaktteilen geliefert. Sie unterscheiden sich durch die Kabel-Aufnahme-Größe. Der linke Kontakt hat ein größeres Lötloch. Es eignet sich zur Aufnahme der Kabel mit einem Mittelleitermaß größer als 2,8 mm (H 2010, Ultraflex 10, Ecoflex 10, Hyperflex 10, Calorix 10 und ähnliche). Der rechte Kontakt ist ideal für Kabel mit einem Mittelleitermaß bis 2,75 mm (RG 213, RG 214, H 1000, H 2000 Flex, H 2000 FRNC, Aircom Premium, ABOARD und ähnliche)
hier verwendetes Kabel: Hyperflex 10

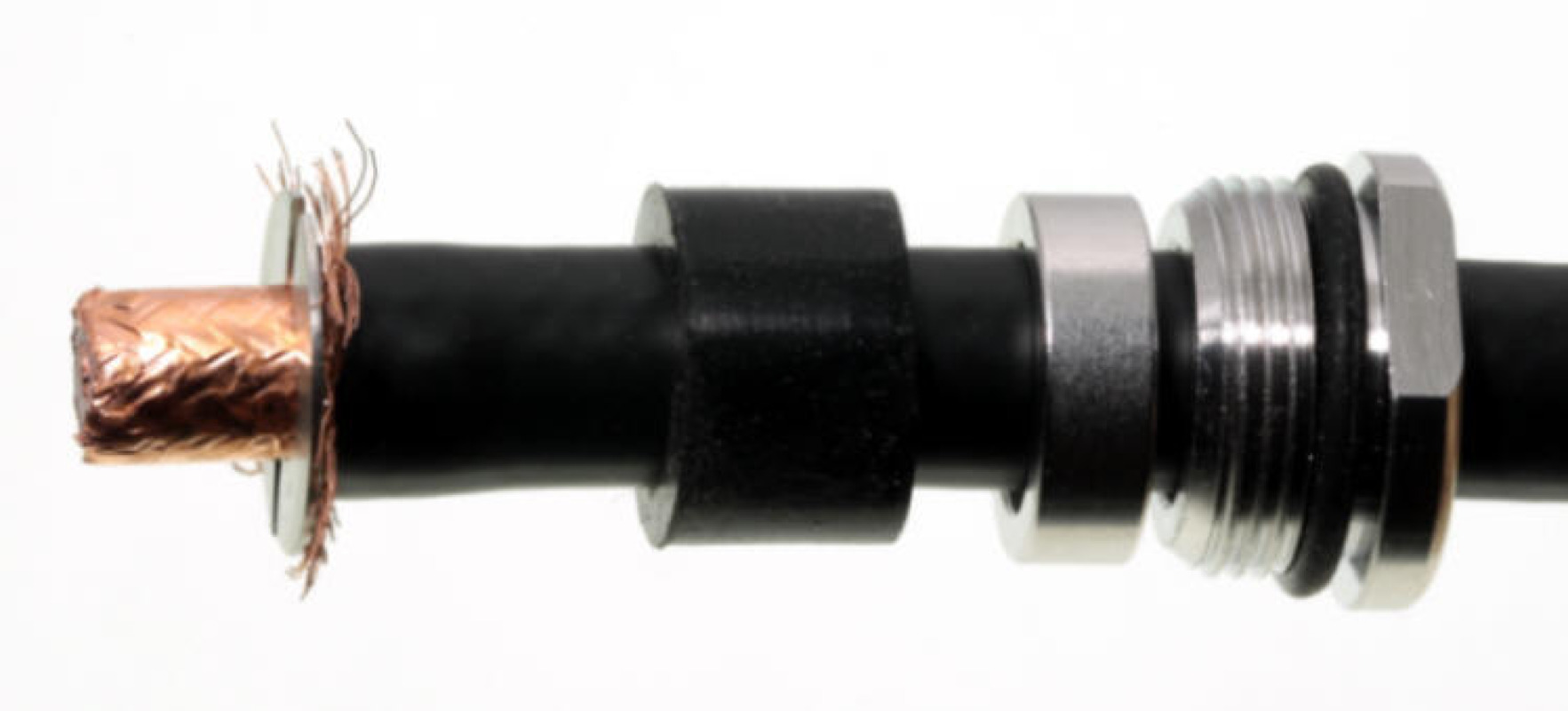

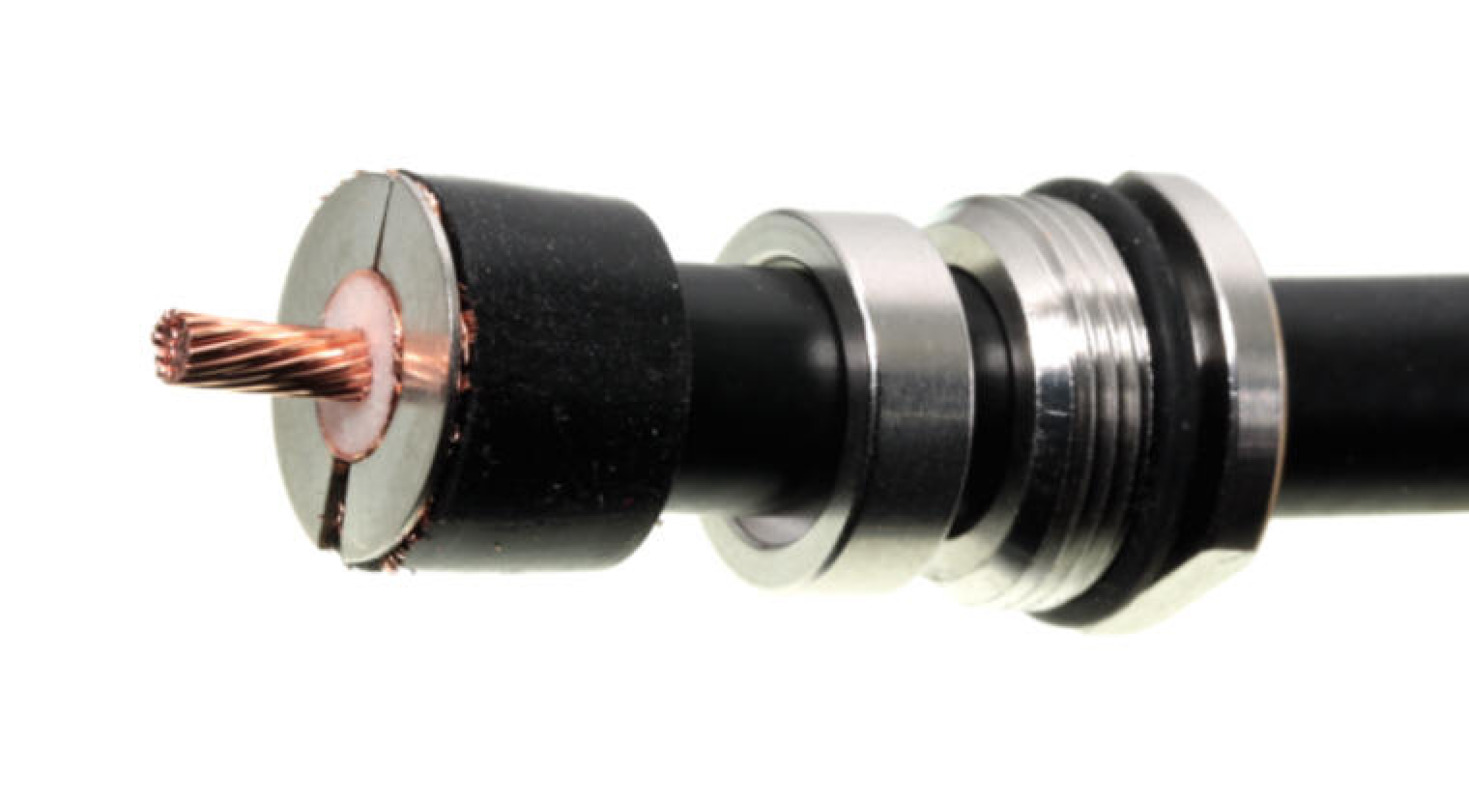

Die Außenhaut wird ca. 10 mm abgeschnitten. Das Geflecht wird zurückgeschlagen. Die Massehülse kommt zwischen Folie und Geflecht.

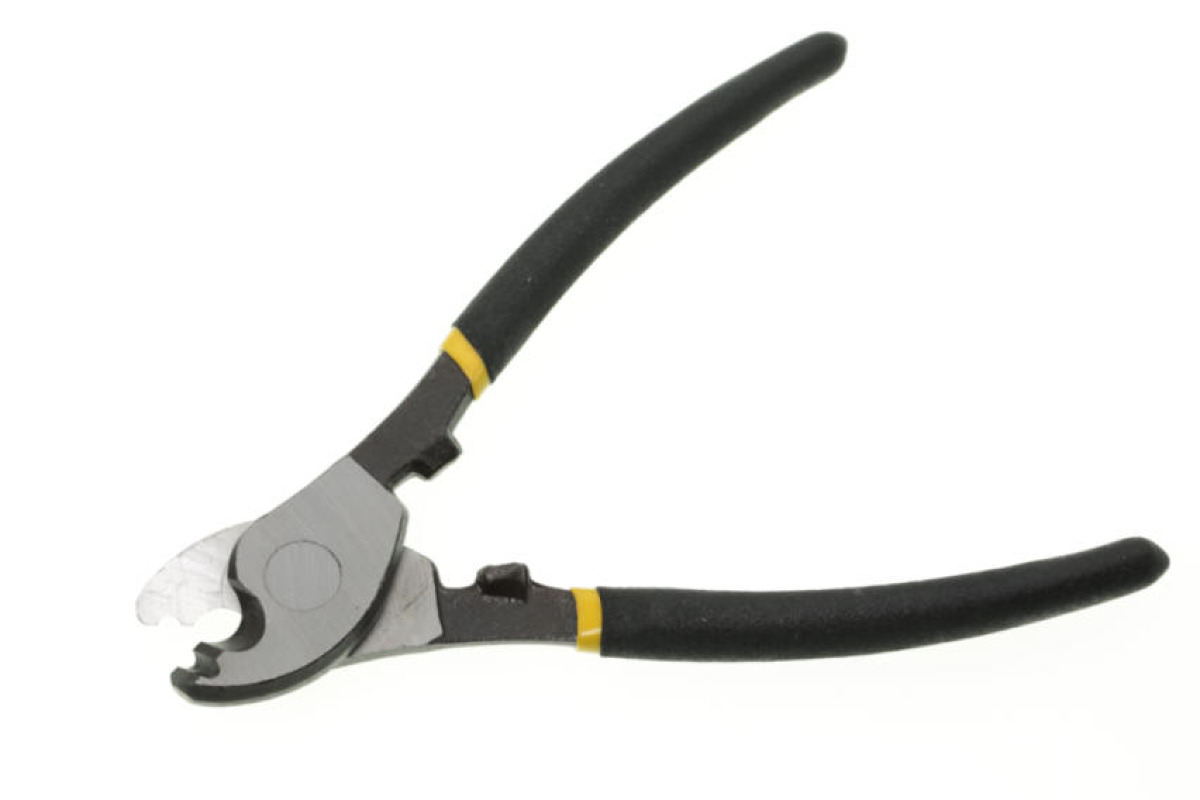

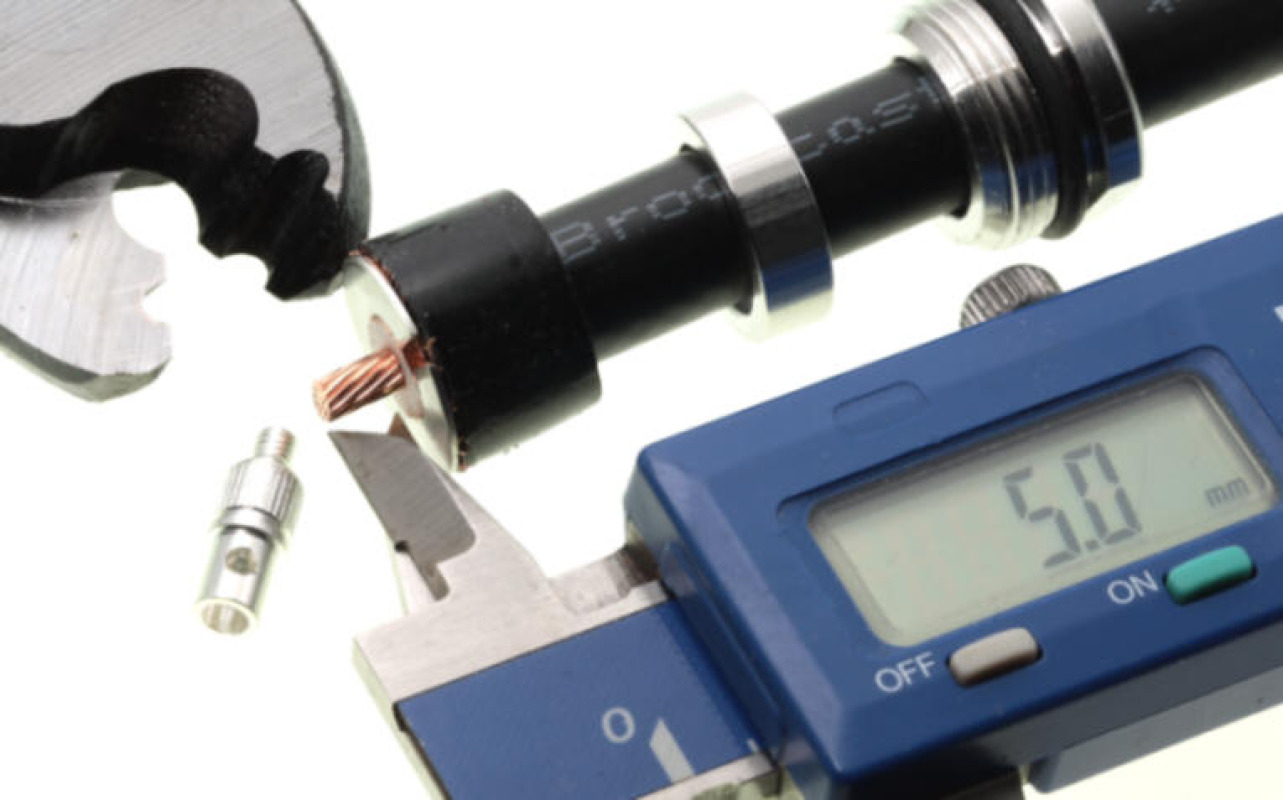

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Our new coax cable pliers cut the center conductor very precisely without changing its inner structure. Thus you can easily place the center pin onto the cable.

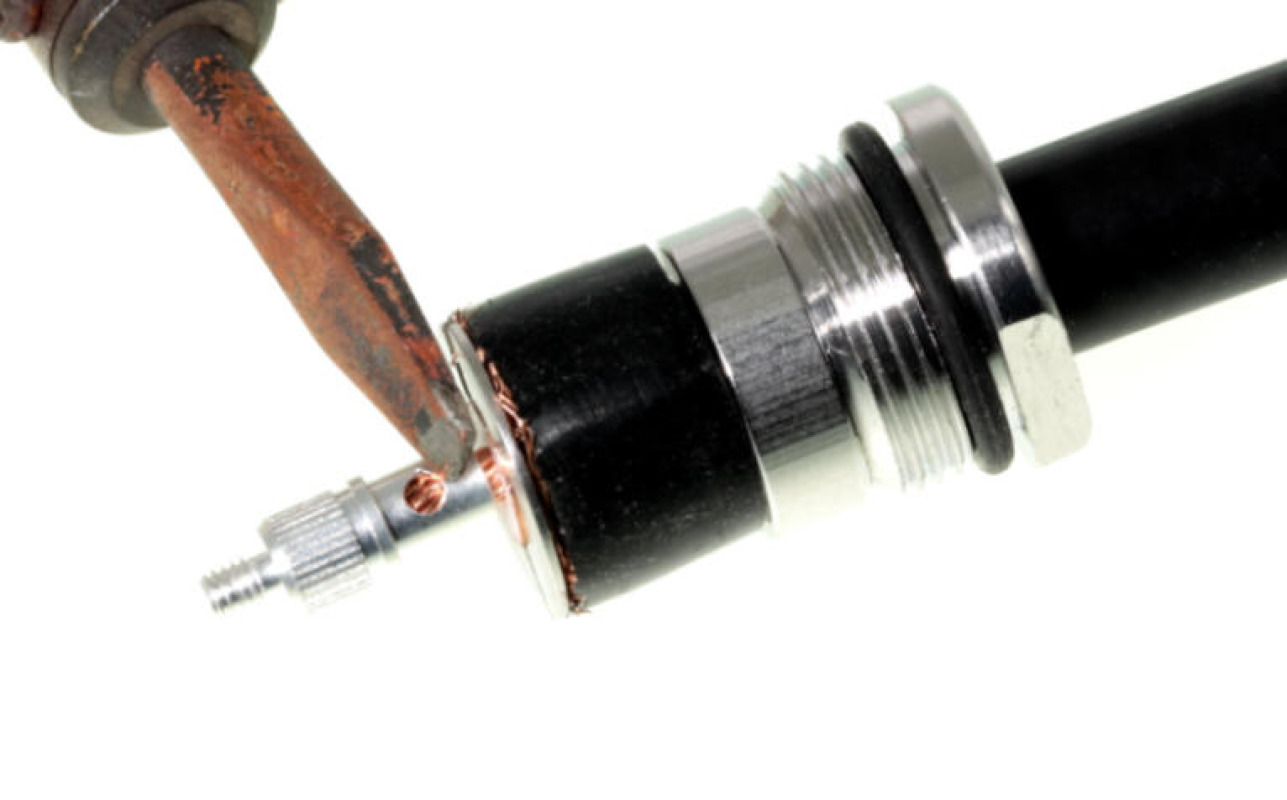

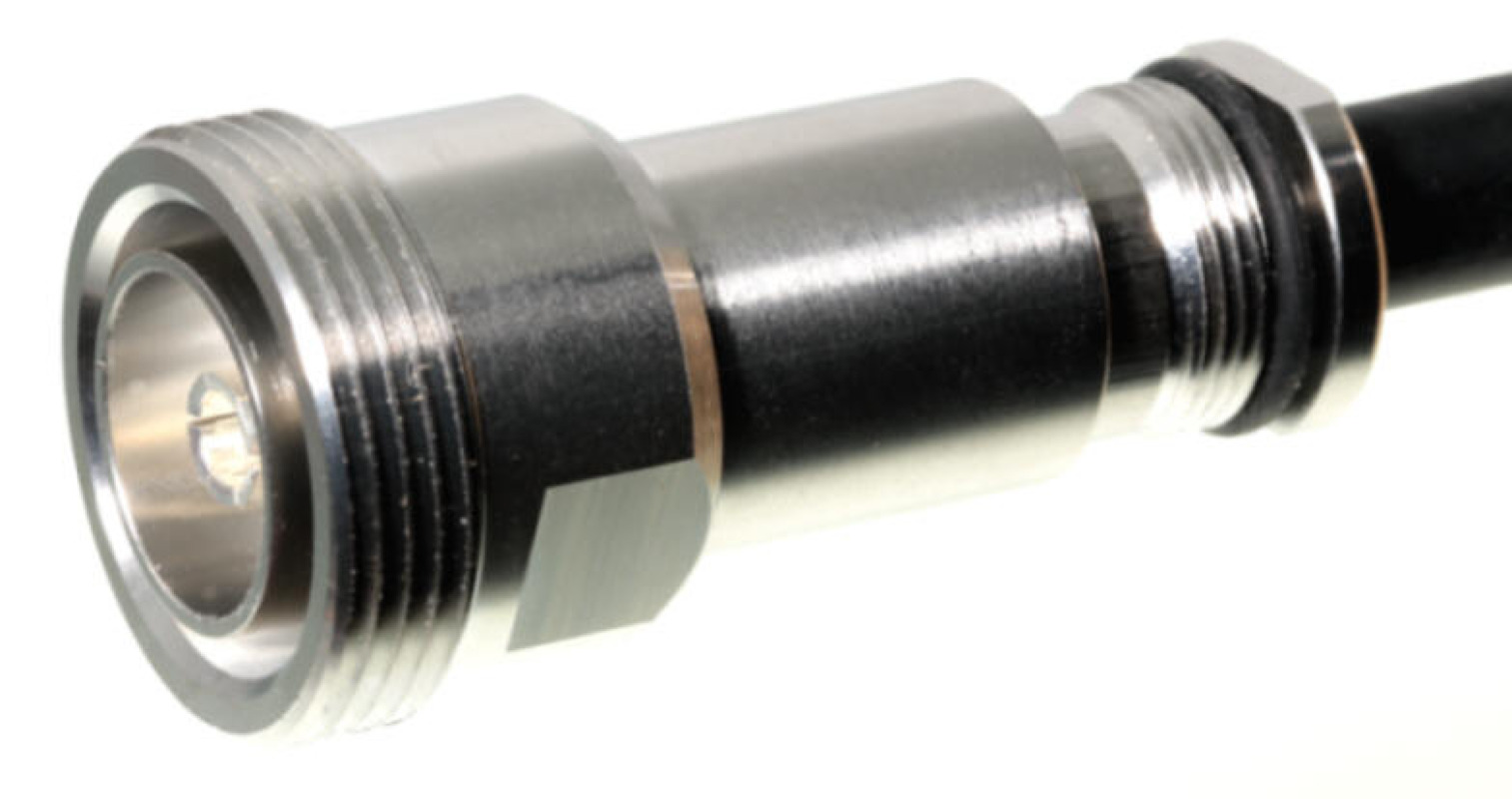

Die Nach dem Aufschrauben des Mittelkontaktkelchs wird die Spannschraube in das Gehäuse gedrückt und angezogen.

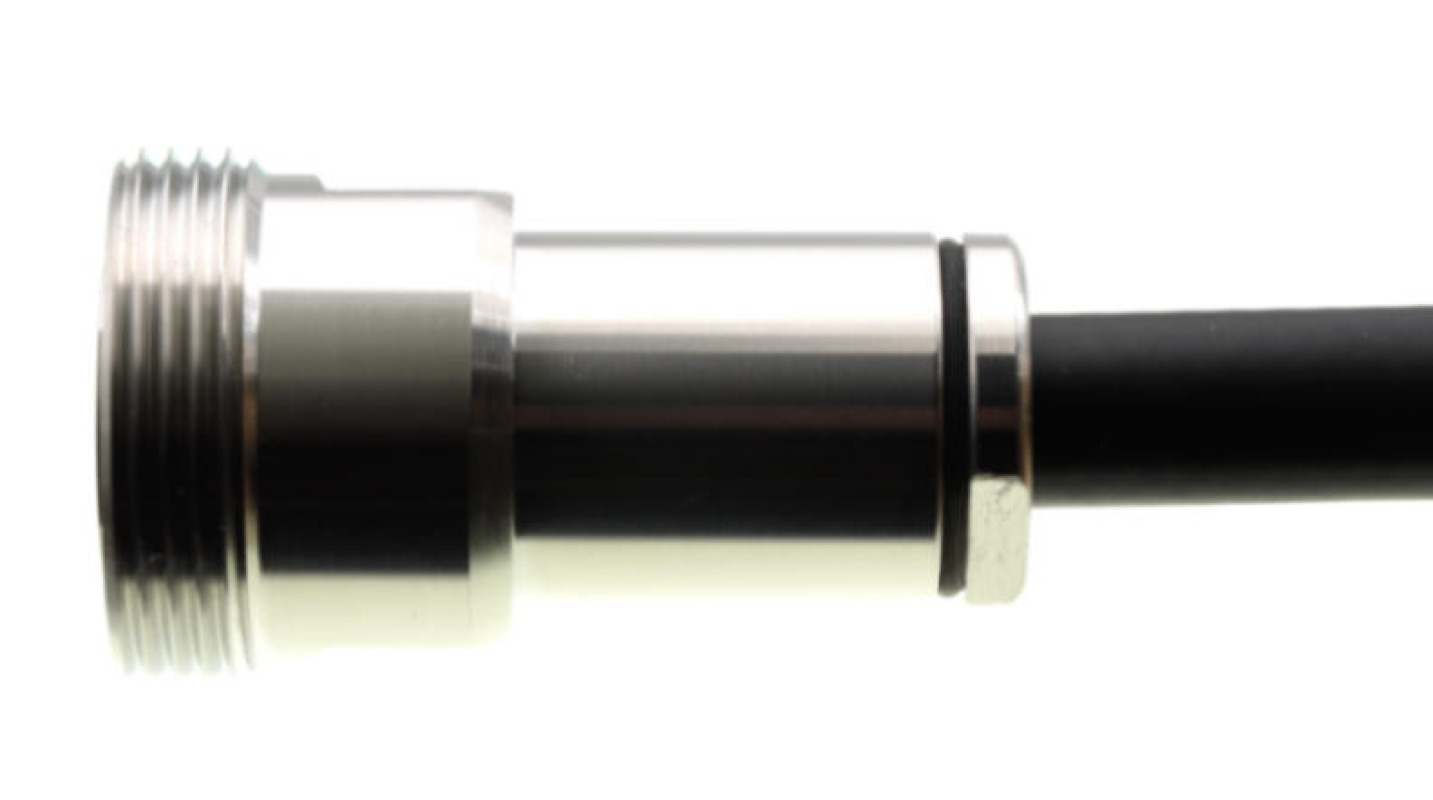

Die Spannschraube darf nicht zu fest gezogen werden. Der Dichtungsring sollte wie in Bild 12 und Bild 13 zu sehen sein.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
