Hyperflex 5 / Crystal
Artikel-Nr.: 12006-CEigenschaften
- extrem hohes Schirmungsmaß >105 dB, Klasse A++
- extrem flexibel und rotortauglich
- ideal für Laboratorien, Eisnatzfahrzeuge, hams‘shacks, uvm.
- bis zu 6 GHz Frequenzbereich
- in allen Längen bis 2000 m lieferbar
- Durchmesser: 5,4mm
- flexibel
- Farbe: transparent
- Impedanz: 50 Ω
Produktdetails
Das Hyperflex 5 Crystal bietet alle vorteilhaften Eigenschaften des normalen Hyperflex 5. Es ist hochflexibel, leistungsstark und sehr leicht zu verarbeiten. Dazu kommt nun eine neu entwickelte Außenhaut, die durchsichtig ist und das auch für die nächsten Jahre bleibt. Die neue Formel des PVC Mantels verhinderte eine Vergilbung und bietet dabei soliden Schutz für eine gleichbleibende Verbindung. Das 120 drahtige Geflecht bietet als Anblick eine echte Alternative und ist ein Muss für jeden, der genug von schwarzen oder grauen Außenmäntel hat und endlich mal die Technik und den Aufwand dahinter bestaunen möchte.

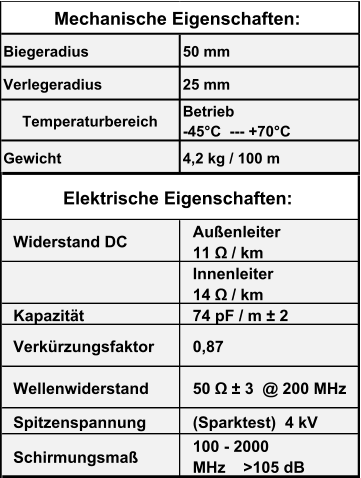

Technische Daten
Technische Daten
| Durchmesser | 5,4 mm |
| Biegeverhalten | flexibel |
| Temperaturbereich | -45 °C bis 70 °C |

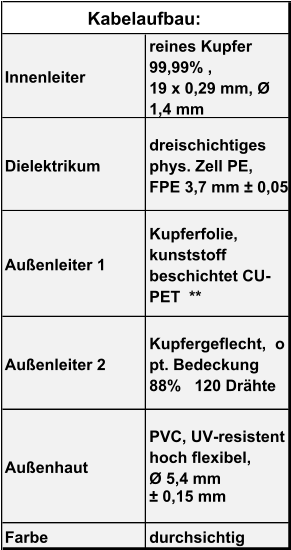

Kabelaufbau
| Innenleiter |
19 x 0,29 mm
± 0,15 mm
Material: Kupfer |
| Dielektrikum |
3,7 mm
± 0,05 mm
Material: Hochdruck-physikalisch geschäumtes Polyethylen |
| Mantel Ø |
5,4 mm
± 0,15 mm
Material: kristallklarer PVC |
Biegeradius
| einmalig | 25 mm |
| wiederholt | 50 mm |
Elektrische Eigenschaften bei 20°C
| Verkürzungsfaktor | 87% |
| Widerstand Innenleiter | 14 Ω/Km |
| Widerstand Außenleiter | 11 Ω/Km |
| Mantel-Funkenprüfung (Spark Test) | 4,0 kV |
| Maximale Spitzenleistung | 2900 W |
Kabelgewicht
| Gesamt | 44,0 Kg/Km |
Eigenschaften
| Halogenfrei | nein |
| Wasserfest | nein |
| Farbe |
transparent
|
Normen & Zertifizierungen
| CE | ja |
| bleifrei | ja |
| RoHS COMPLIANT 2002/95/EG | ja |
Kabeldämpfung bei 20°C
Dämpfungswerte bei 20°C
| Frequenz (MHz) | Dämpfung (dB/100m) |
|---|---|
| 2 | 1,48 |
| 4 | 1,91 |
| 7 | 2,33 |
| 10 | 2,63 |
| 14 | 3,04 |
| 21 | 3,64 |
| 28 | 4,16 |
| 50 | 5,58 |
| 100 | 8,02 |
| 144 | 9,66 |
| 200 | 11,44 |
| 400 | 16,37 |
| 430 | 17,00 |
| 800 | 23,48 |
| 1.000 | 26,46 |
| 1.296 | 30,50 |
| 2.400 | 42,58 |
| 3.000 | 48,10 |
| 4.000 | 56,95 |
| 5.000 | 65,29 |
| 6.000 | 72,92 |
Rückflussdämpfungswerte
| Frequenz (MHz) | Rückflussdämpfung (dB) |
|---|---|
| 0,3-600 | >28 |
| 600-1200 | >25 |
| 1200-2000 | >22 |
Schirmungsmaß
| Frequenz (MHz) | Schirmungsmaß (dB) |
|---|---|
| 100-2000 | >105 |
Belastbarkeit
| Frequenz (MHz) | Leistung (W) |
|---|---|
| 2 | 1.595 |
| 4 | 1.236 |
| 7 | 1.013 |
| 10 | 897 |
| 14 | 776 |
| 21 | 648 |
| 28 | 567 |
| 50 | 423 |
| 100 | 294 |
| 144 | 244 |
| 200 | 206 |
| 400 | 144 |
| 430 | 139 |
| 800 | 101 |
| 1.000 | 89 |
| 1.296 | 77 |
| 2.400 | 55 |
| 3.000 | 49 |
| 4.000 | 41 |
| 5.000 | 36 |
| 6.000 | 32 |
