RG 58 CU
Artikel-Nr.: 17058
1,34 € / m für Privatkunden
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
Hersteller Verpackungseinheit
500 m
Eigenschaften
- gefertigt nach Militär Norm (MIL C 17F)
- für Messeinrichtungen und Antennen geeignet
- Temperaturbereich liegt bei -30°C bis +70°C
- bis zu 1 GHz Frequenzbereich
- Biegeradius liegt bei nur 25 mm
- in allen Längen bis 500 m lieferbar
- Durchmesser: 5mm
- Kabelgruppe: LMR200
- flexibel
- Farbe: schwarz - RAL 9004
- Impedanz: 50 Ω
Technische Daten
Technische Daten
| Durchmesser | 5 mm |
| Biegeverhalten | flexibel |
| Temperaturbereich | -30 °C bis 70 °C |
Kabelaufbau
| Innenleiter |
19 x 0,18 mm
Material: verzinntes Kupfer |
| Dielektrikum |
2,95 mm
± 0,10 mm
Material: LDPE (Polyethylen niedriger Dichte) |
| Außenleiter 1 |
112 x 0,13 mm
Material: verzinntes Kupfer Bedeckung: 96 % |
| Mantel Ø |
5,00 mm
± 0,10 mm
Material: non-contaminating PVC |
Biegeradius
| einmalig | 25 mm |
| wiederholt | 50 mm |
Elektrische Eigenschaften bei 20°C
| Verkürzungsfaktor | 66% |
| Widerstand Innenleiter | 36,5 Ω/Km |
| Widerstand Außenleiter | 14,0 Ω/Km |
| Spannung Betrieb | ≤ 2,5 kV |
| Spannung Prüfung (50 Hz / 1 min) | ≤ 5 kV |
| Mantel-Funkenprüfung (Spark Test) | 4,0 kV |
Kabelgewicht
| Kupfer | 19,2 Kg/Km |
| Plastik | 21,2 Kg/Km |
| Gesamt | 40,4 Kg/Km |
Eigenschaften
| Halogenfrei | nein |
| Wasserfest | nein |
| UV-beständig | ja |
| Farbe |
schwarz - RAL 9004
|
Normen & Zertifizierungen
| CE | ja |
| UKCA | ja |
| RoHS 3 konform | ja |
| CPR-ECA Klasse | ja |
| MIL-C-17G | ja |
| M17/28-RG058 | ja |
Kabeldämpfung bei 20°C
Dämpfungswerte bei 20°C
| Frequenz (MHz) | Dämpfung (dB/100m) |
|---|---|
| 5 | 2,90 |
| 10 | 4,30 |
| 30 | 7,90 |
| 50 | 10,20 |
| 150 | 18,20 |
| 220 | 22,20 |
| 450 | 33,00 |
| 600 | 38,90 |
| 800 | 45,80 |
| 900 | 48,90 |
| 1000 | 52,40 |
| 1500 | 67,00 |
| 1800 | 74,70 |
| 2000 | 79,80 |
| 2500 | 96,60 |
| 3000 | 111,00 |
| 5200 | 175,30 |
| 5800 | 191,70 |
Rückflussdämpfungswerte
| Frequenz (MHz) | Rückflussdämpfung (dB) |
|---|---|
| 30-450 | >27 |
| 450-1000 | >25 |
| 1000-2000 | >20 |
| 2000-3000 | >18 |
| 3000-4000 | >15 |
| 4000-5800 | >11 |
Schirmungsmaß
| Frequenz (MHz) | Schirmungsmaß (dB) |
|---|---|
| 100-900 | >57 |
| 900-2000 | - |
| 2000-3000 | - |
Belastbarkeit
| Frequenz (MHz) | Leistung (W) |
|---|---|
| 5 | 849 |
| 10 | 600 |
| 30 | 346 |
| 50 | 268 |
| 150 | 155 |
| 220 | 128 |
| 450 | 89 |
| 600 | 77 |
| 800 | 67 |
| 900 | 63 |
| 1000 | 60 |
| 1500 | 49 |
| 1800 | 44 |
| 2000 | 43 |
| 2500 | 38 |
| 3000 | 35 |
| 5200 | 26 |
| 5800 | 25 |

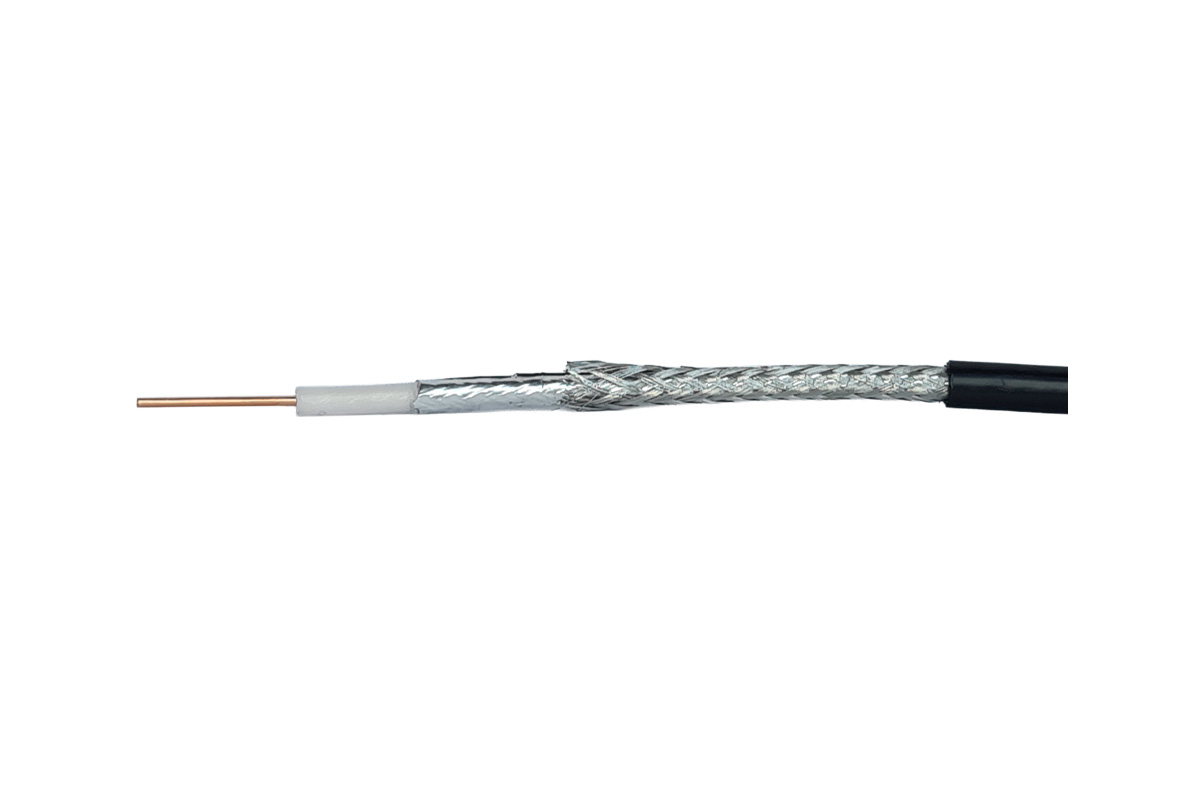

ähnliche Kabel

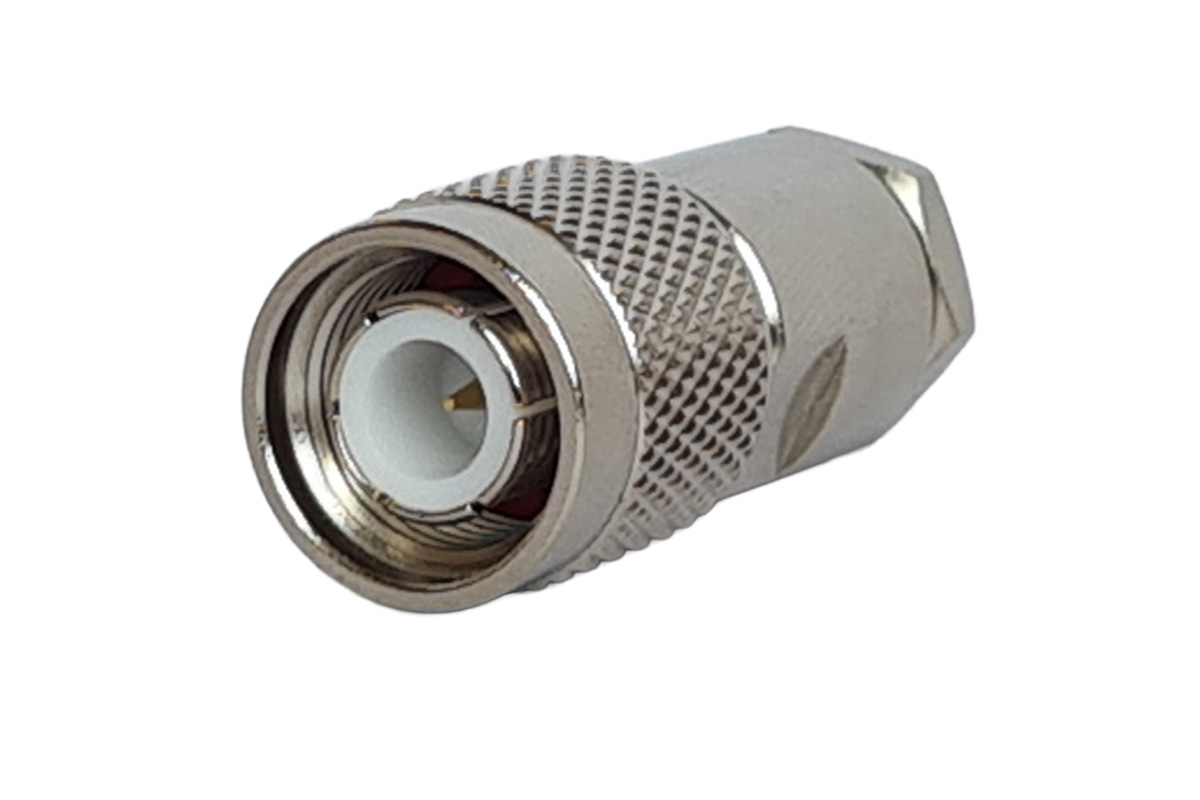

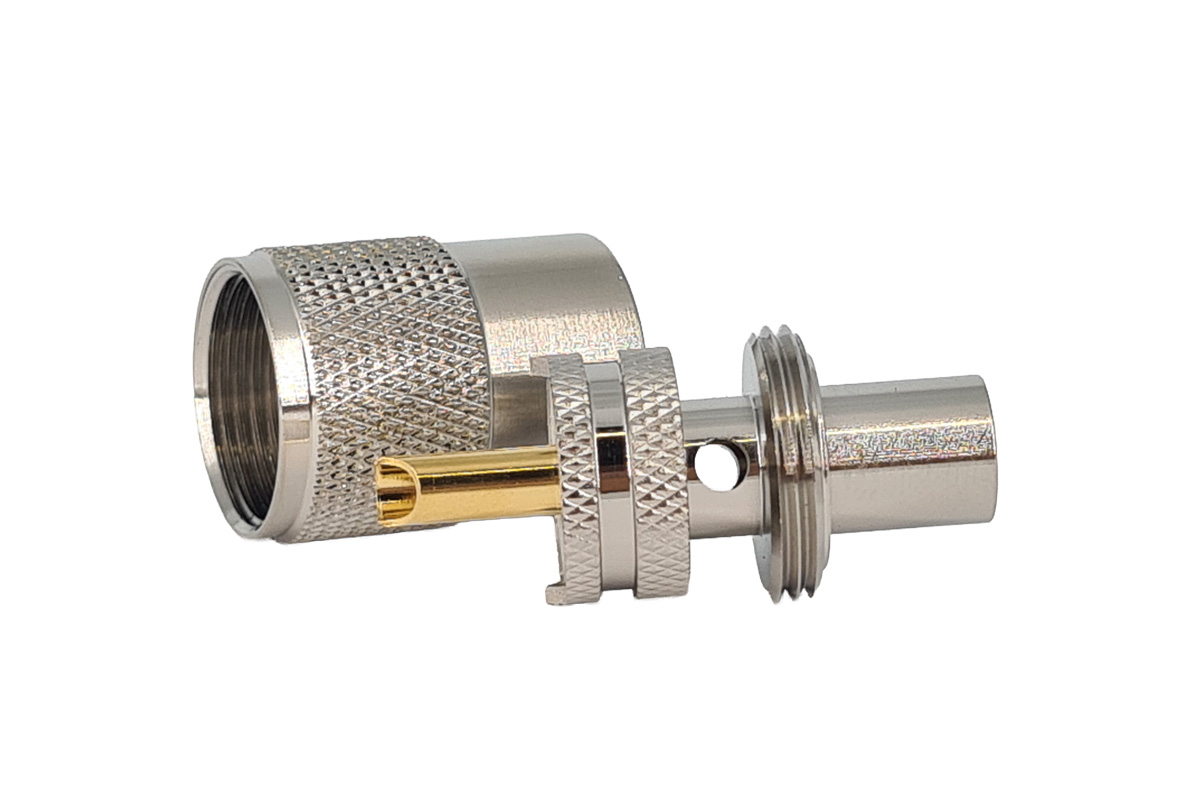

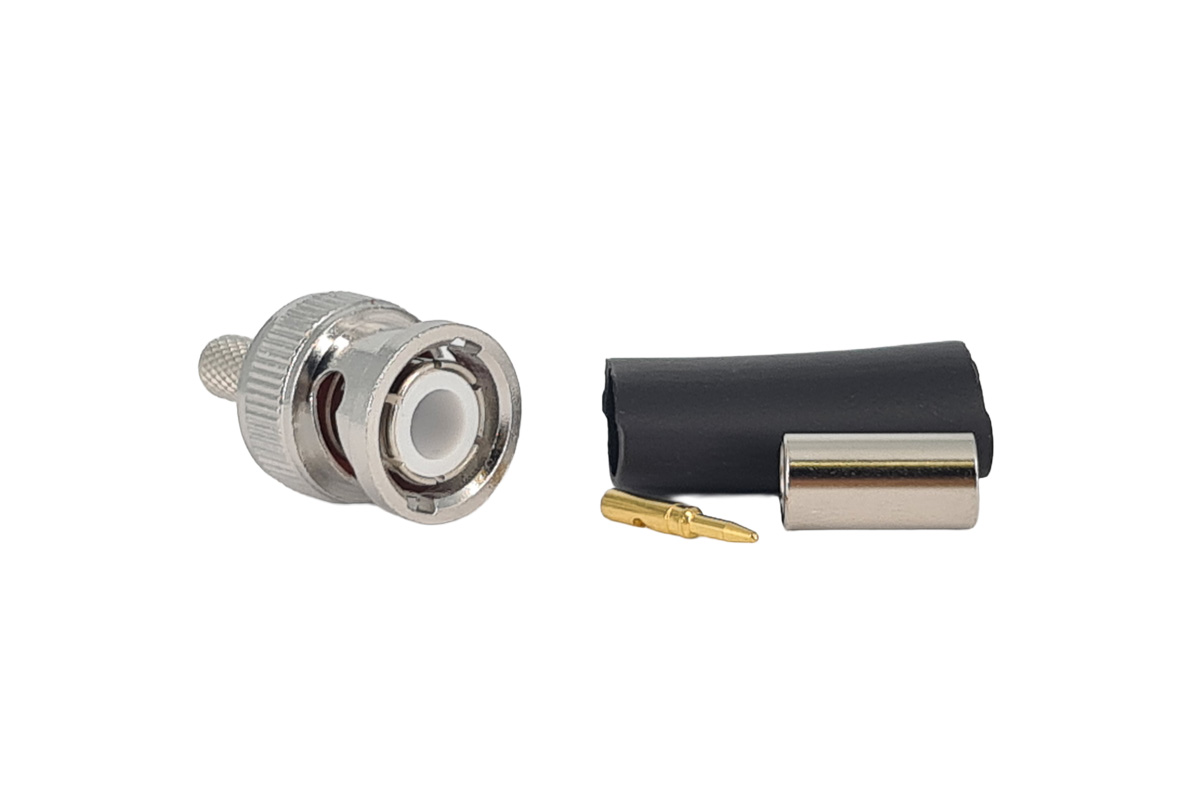

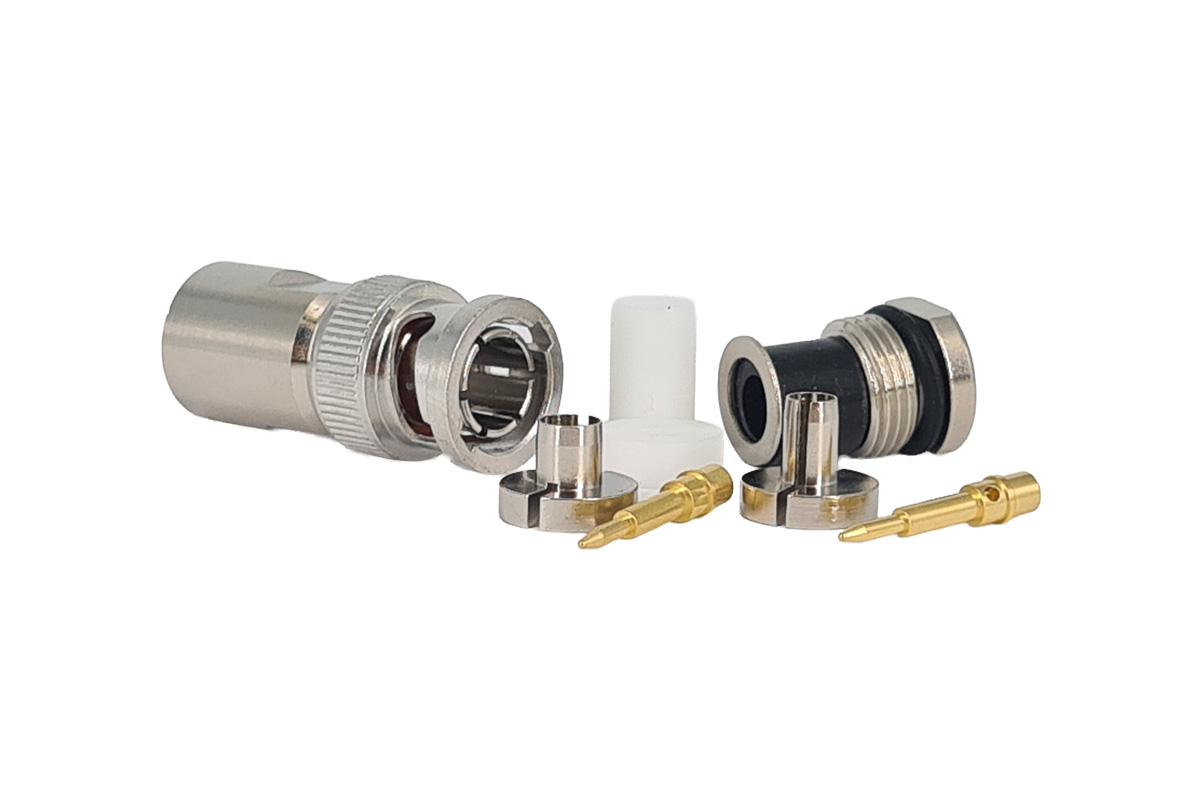

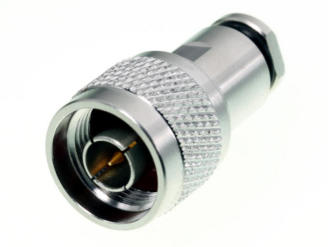

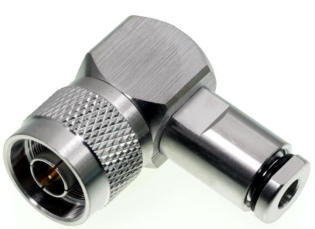

geeignete Stecker
