UG 913 TG
Stecker-Norm: BNC-Winkel-Stecker
Geeignete Kabel:
RG 58 U,RG 58 CU, Aircell 5, RG 142, RG 400, H 2005, Airborne 5, Hyperflex 5 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

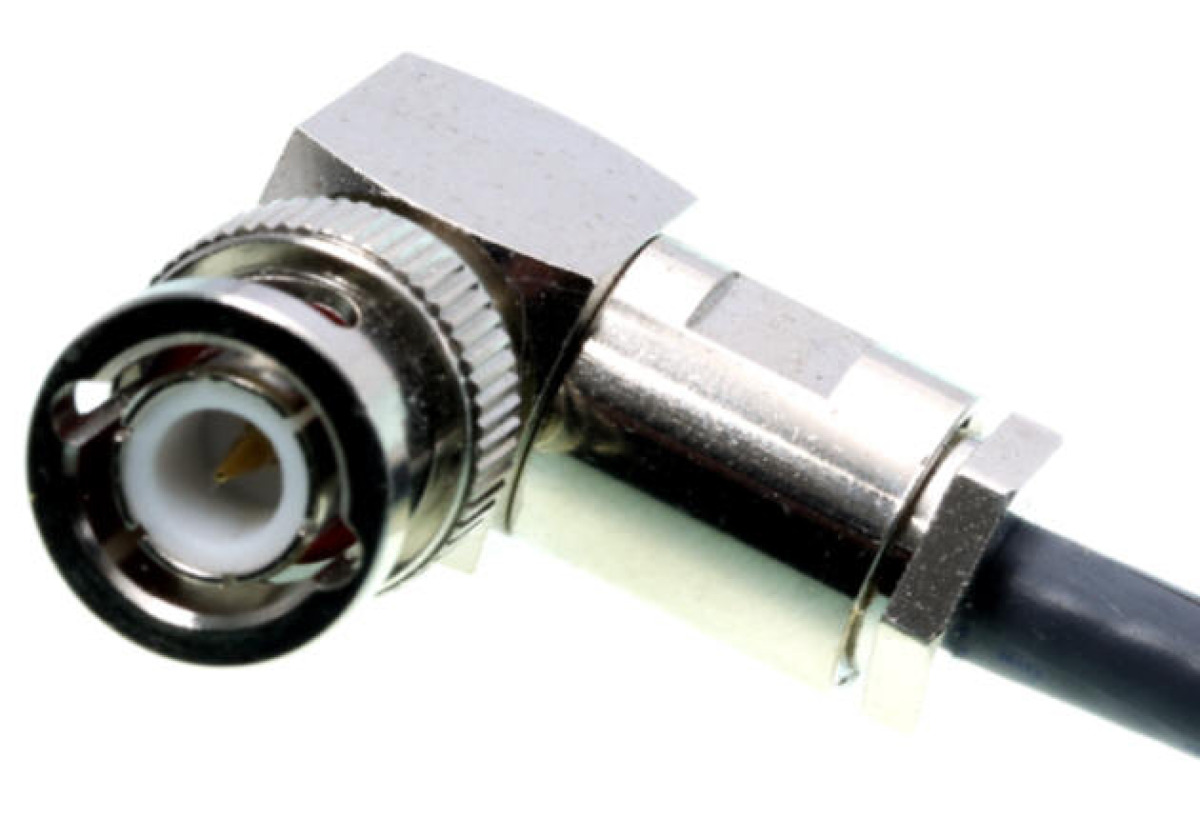

Montageanleitung des BNC-Winkel-Steckers UG 913 TG für RG 58, RG 58 CU und ähnliche, H 155, Hyperflex 5, H 2005, Aircell 5, Airborne 5 u.ä.

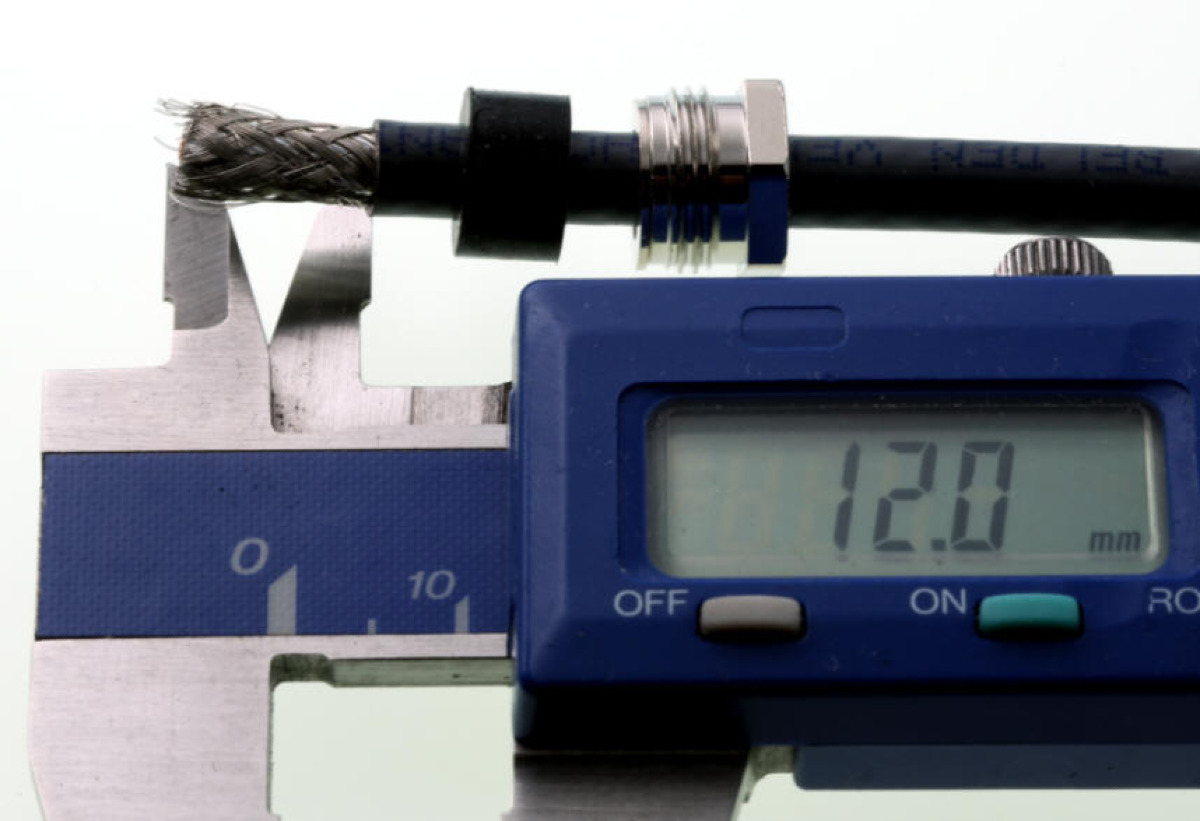

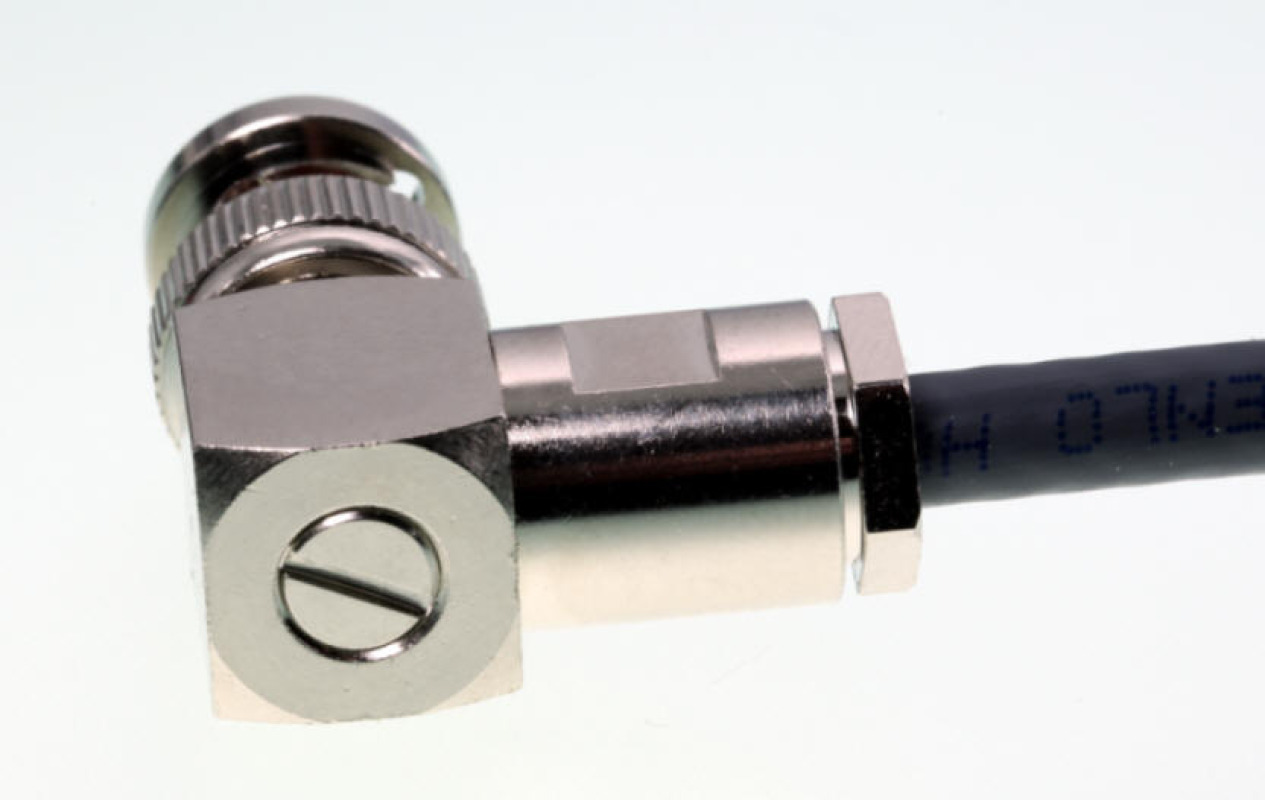

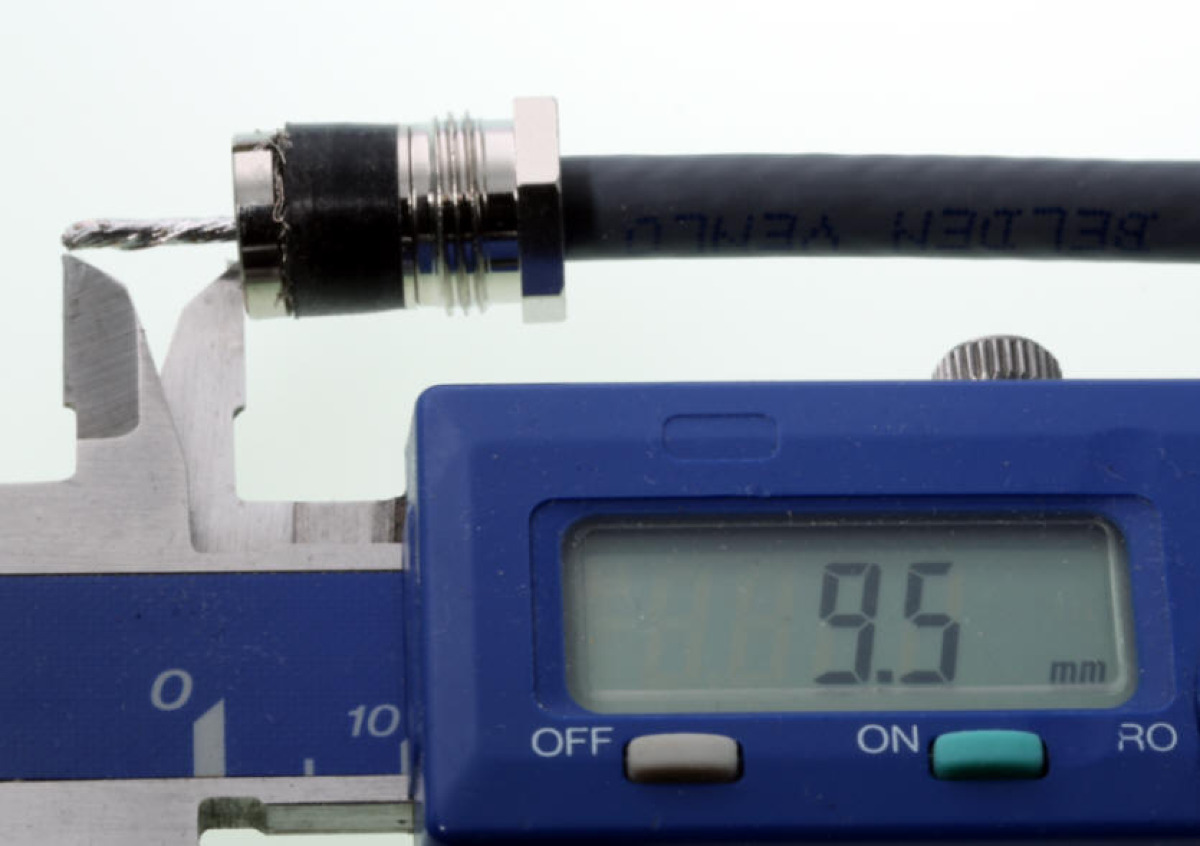

Montageschritte

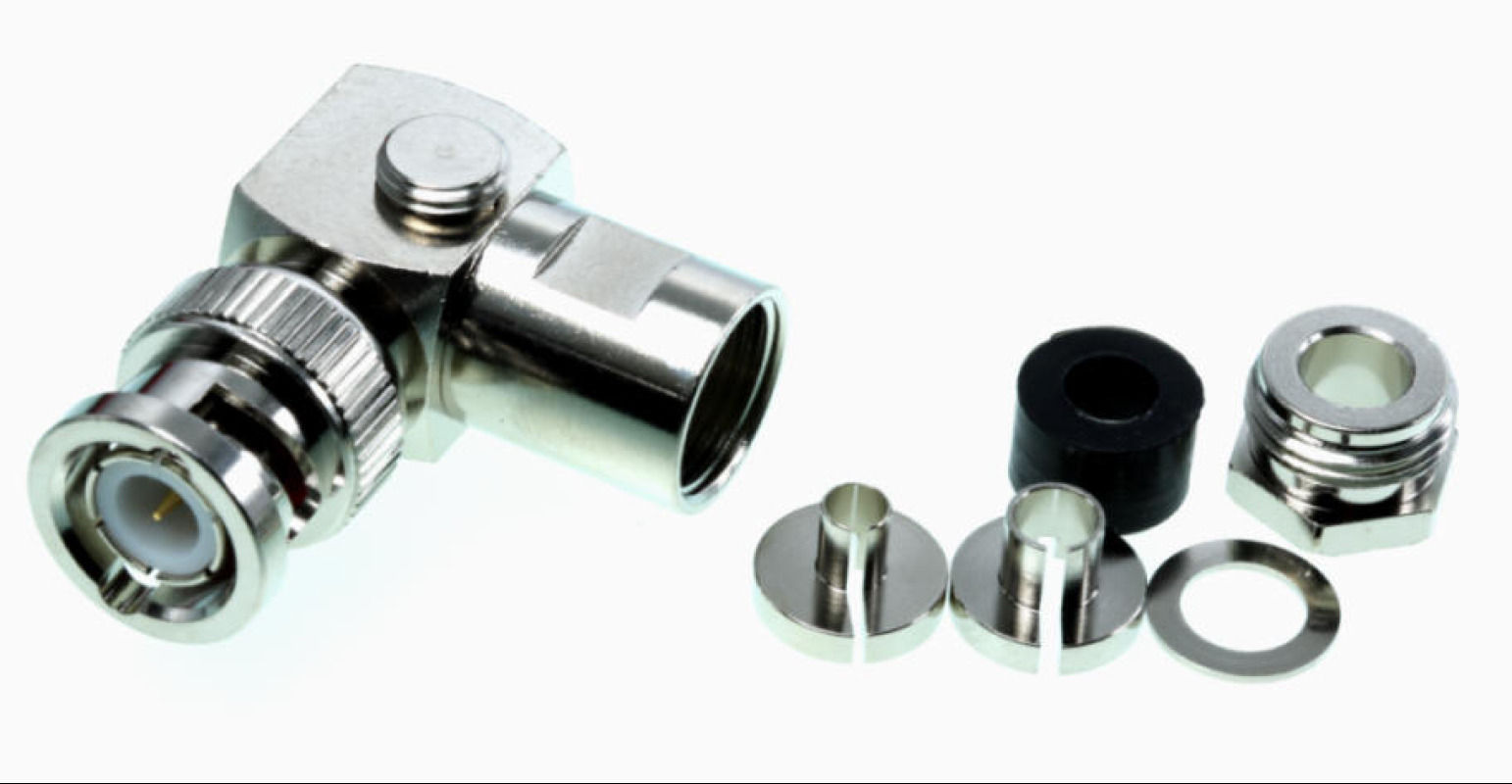

Bei der Montage ist darauf zu achten, dass die größere Massehülse (rechts) für H 155 und ähnliche Kabel zu verwenden ist. Die kleinere Hülse (links) ist für RG 58 und ähnlich dimensioniere Kabel ausgelegt.

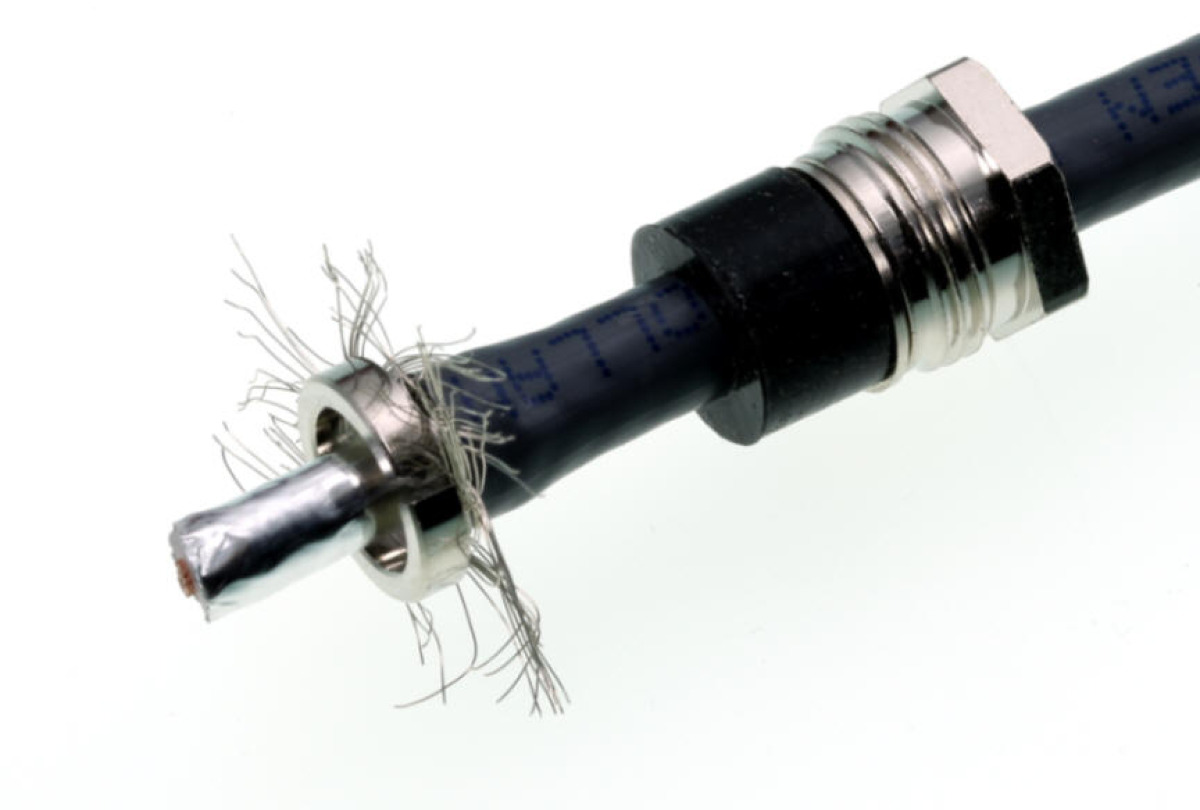

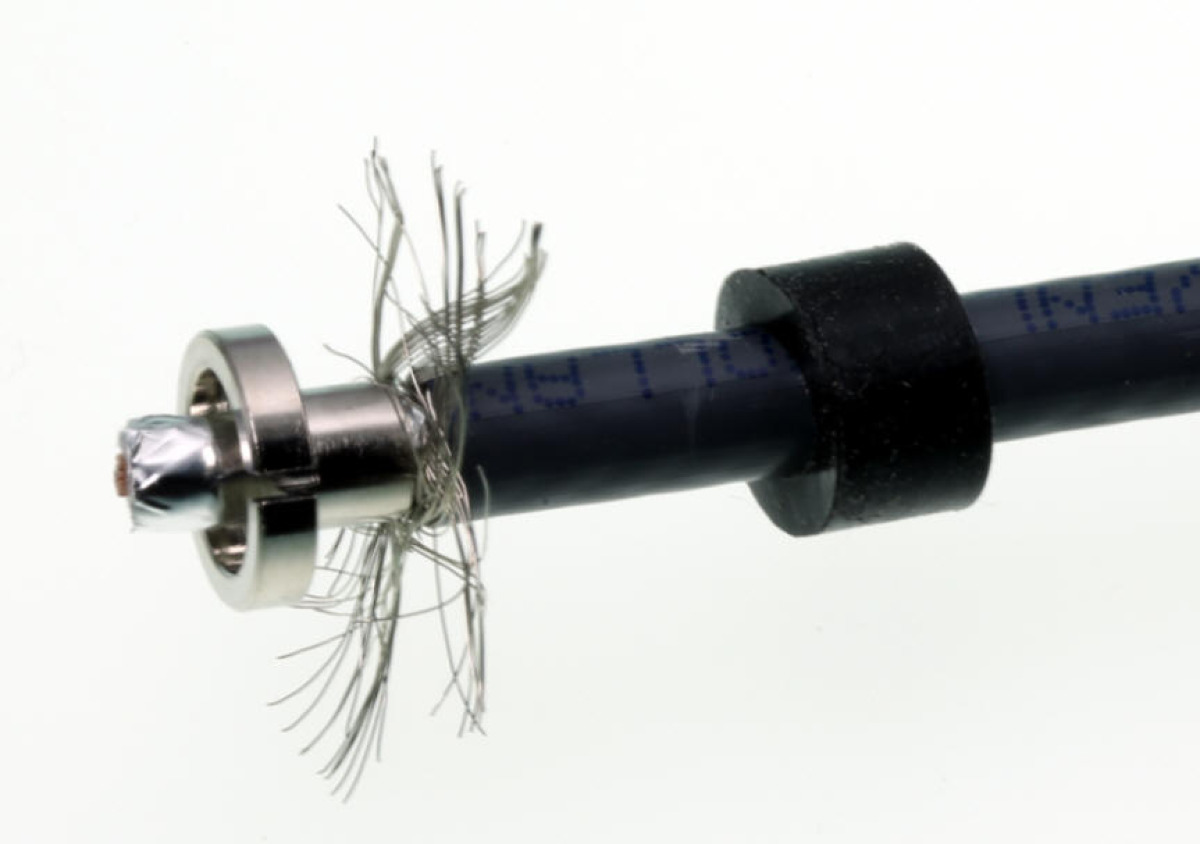

Die Masseverbindungshülse (5) muss zwischen Folie und Geflecht.

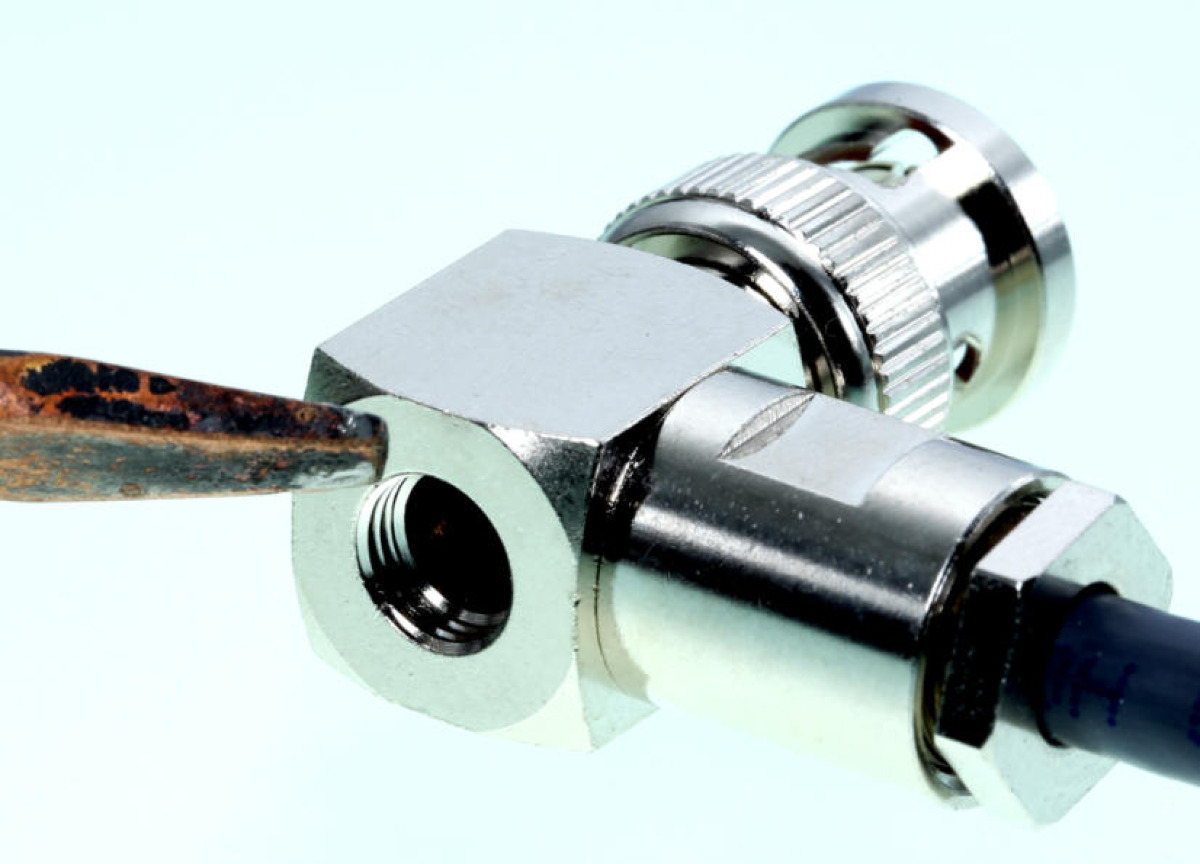

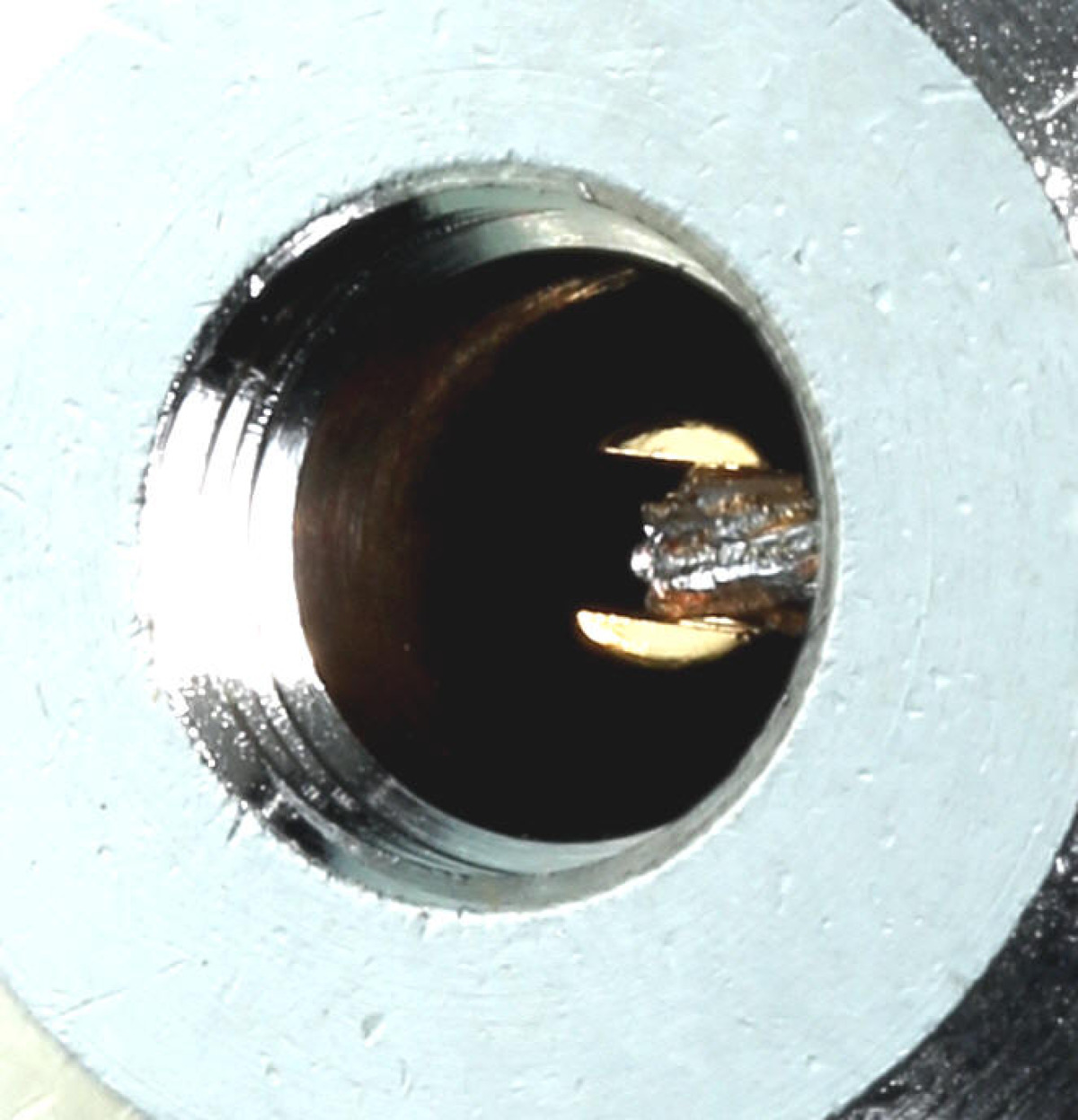

Wir empfehlen, den Mittelleiter des Koaxkabels zu verzinnen. Die Verlötung in der
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
