UG 890
Stecker-Norm: BNC-Buchse
Geeignete Kabel:
ABOARD 10, Aircom P, Calorix 10, Ecoflex 10, H 2000 Flex, H 1000, H 2010, HyperFlex 10, LMR 400, RG 213 U, RG 214 U, Ultraflex 10 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
verwendbare Koaxialkabel für die Kabelbuchse UG 890 TresAlloy:
| Nr. | Beschreibung | Verwendbare Koaxialkabel |
|---|---|---|
| 1 | kleines Lötloch | ABOARD 10, H 2000 Flex, H 1000, LMR 400, RG 213 U, RG 214 U, Airborne 10, Aircom P, H 2000 Flex FRNC |
| 2 | großes Lötloch | H 2010, H 2010 FRNC, Ecoflex 10, Ecoflex 10 Plus, Heatex 10, Ultraflex 10, Calorix 10, HyperFlex 10, u. ä. |
Montageschritte

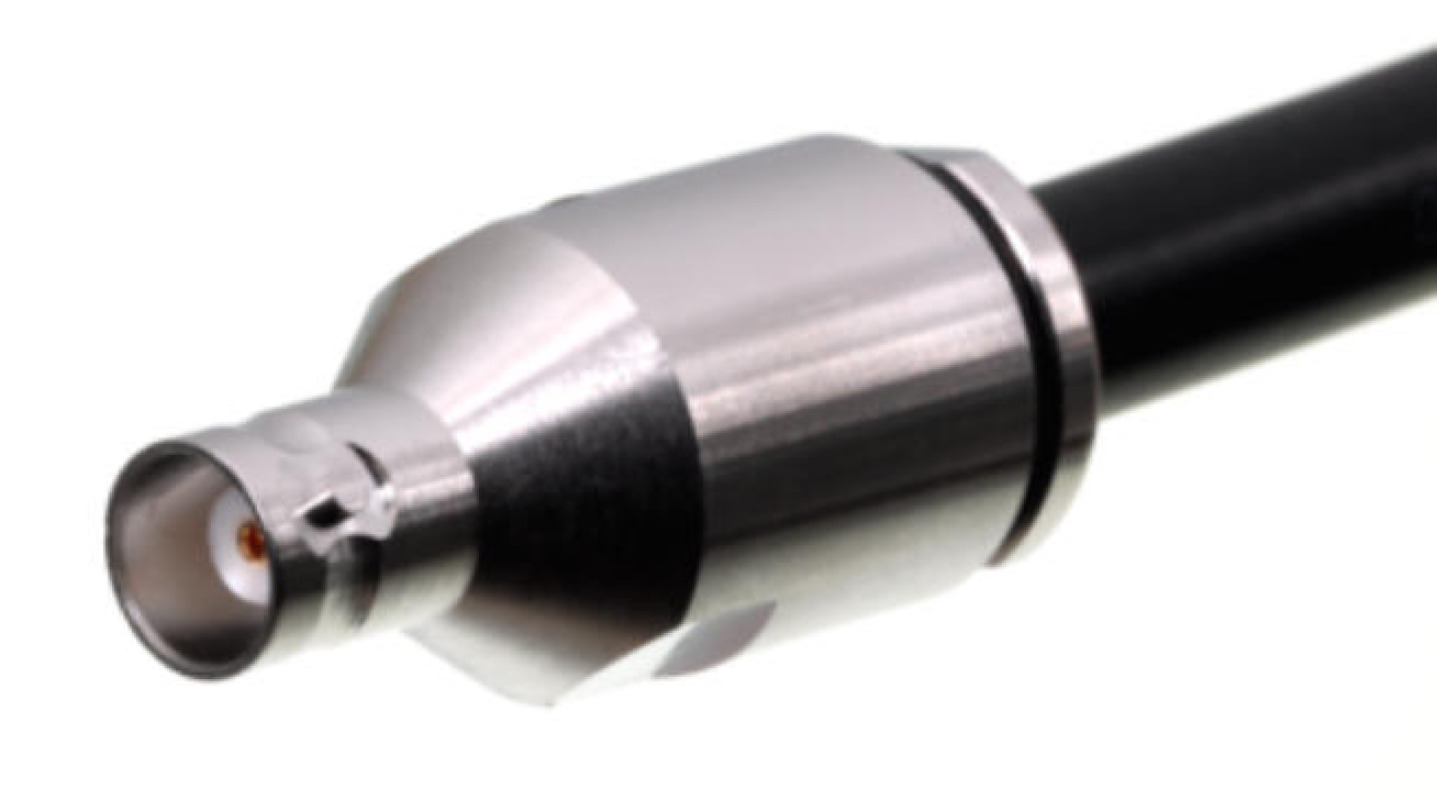

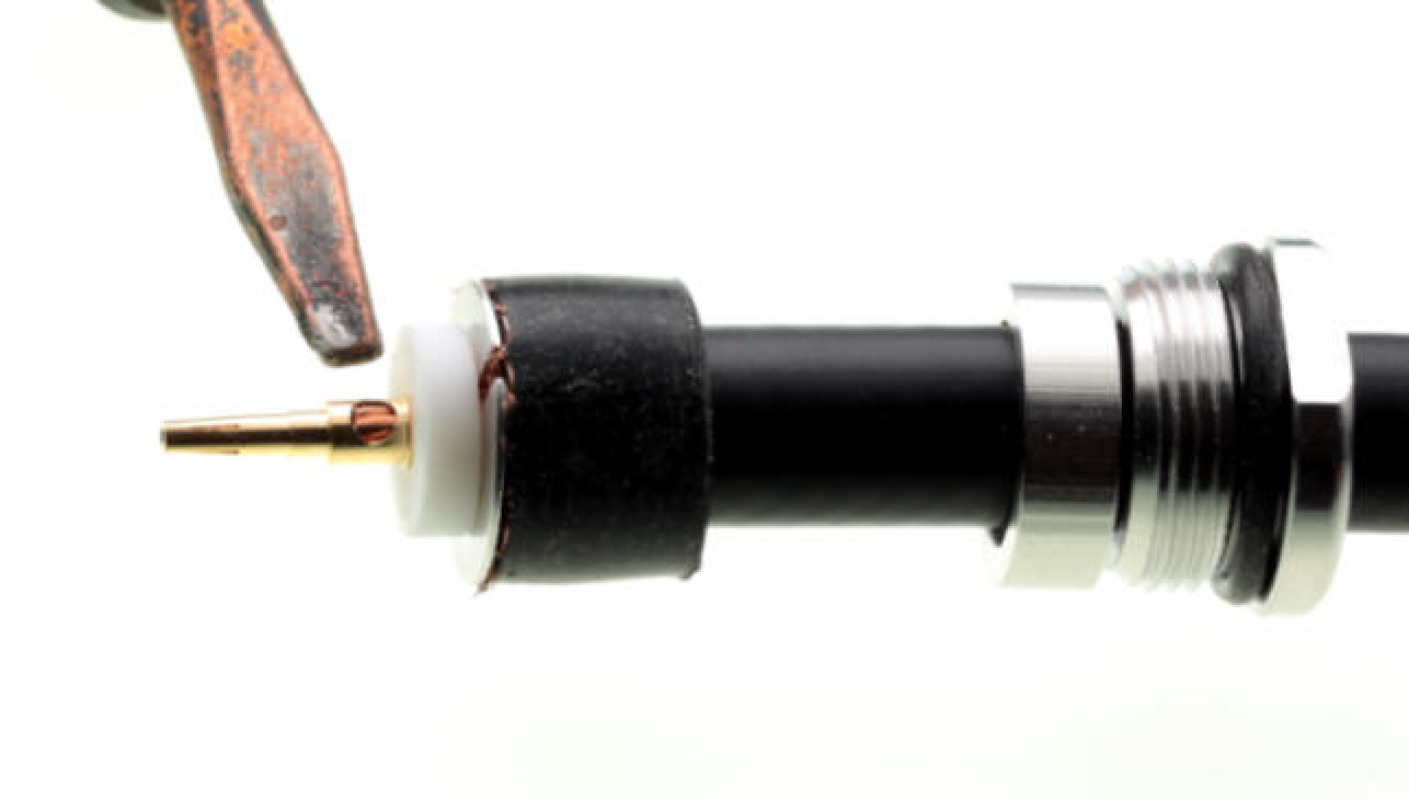

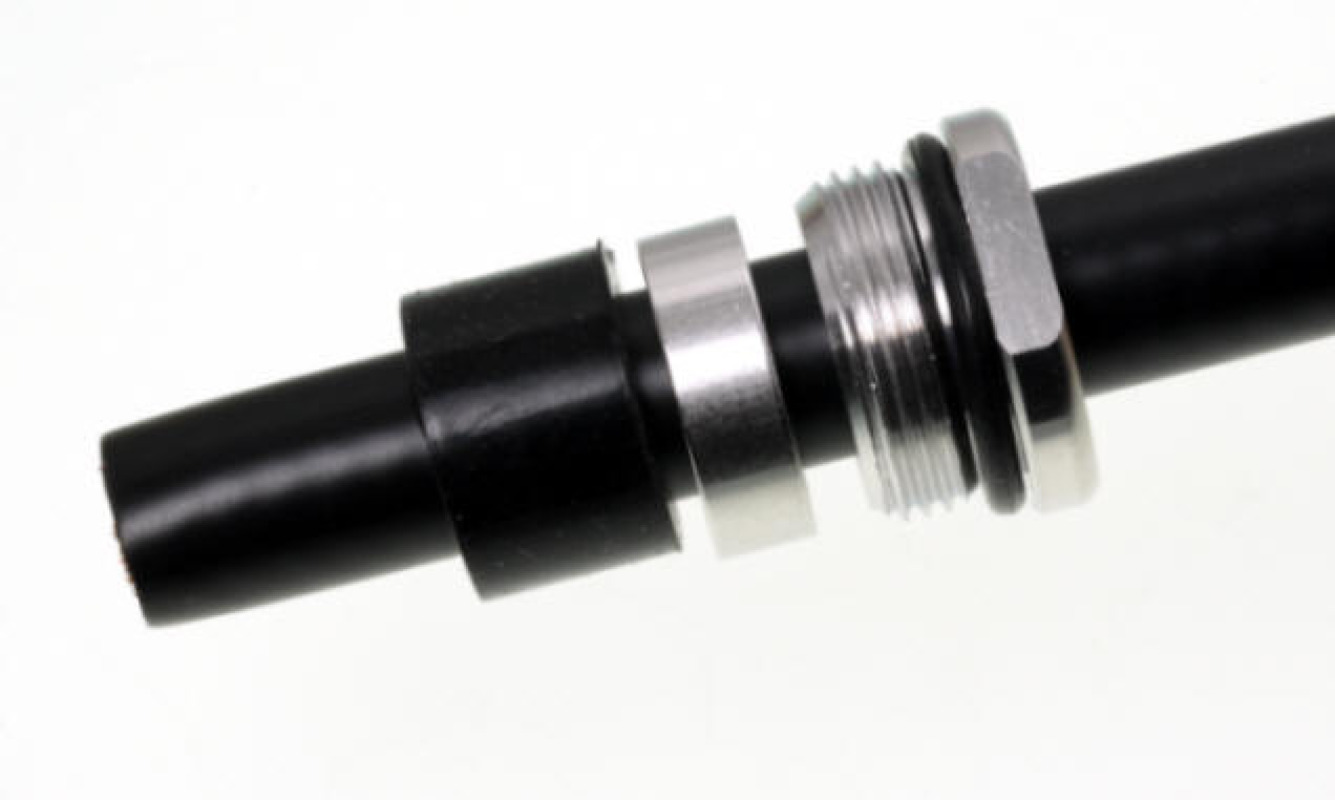

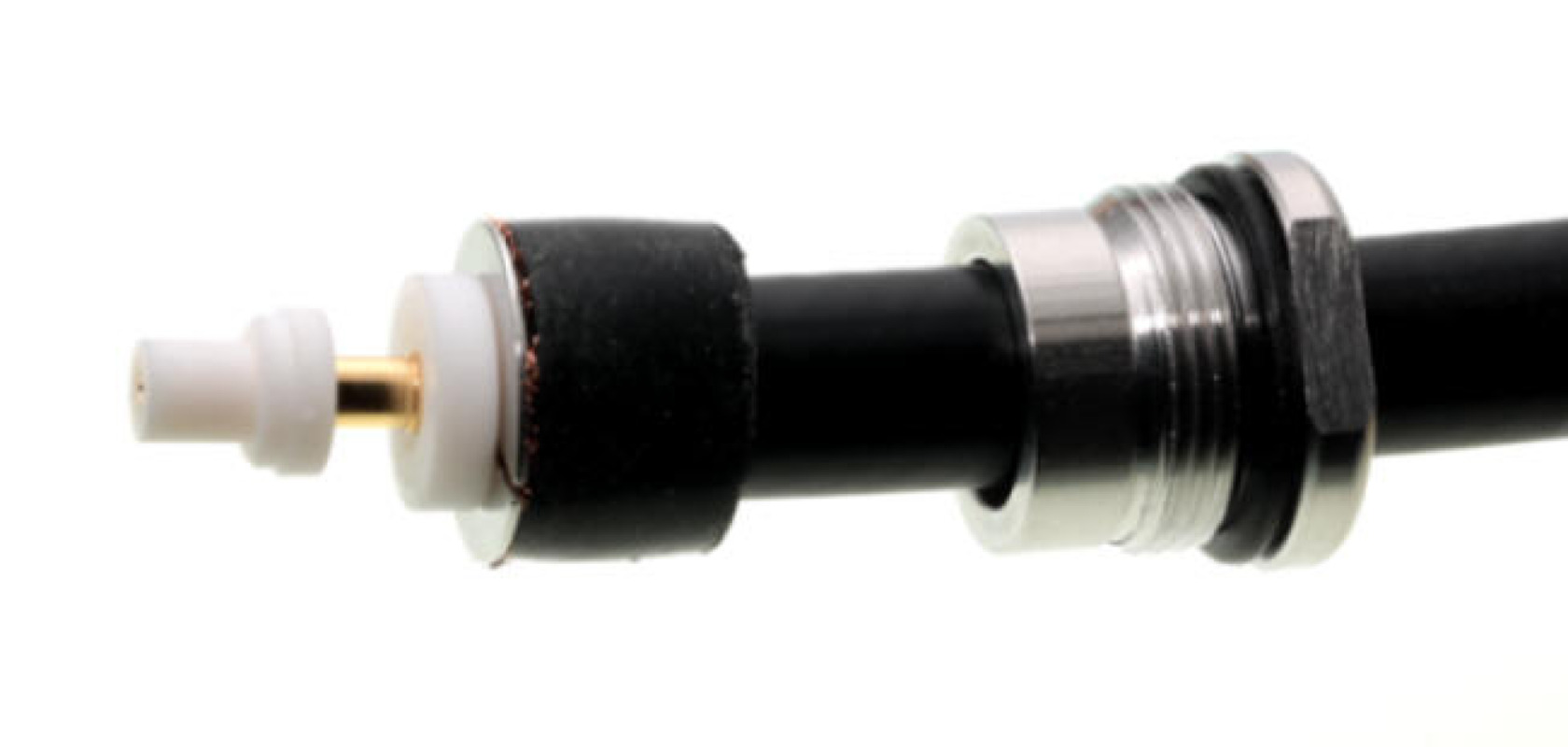

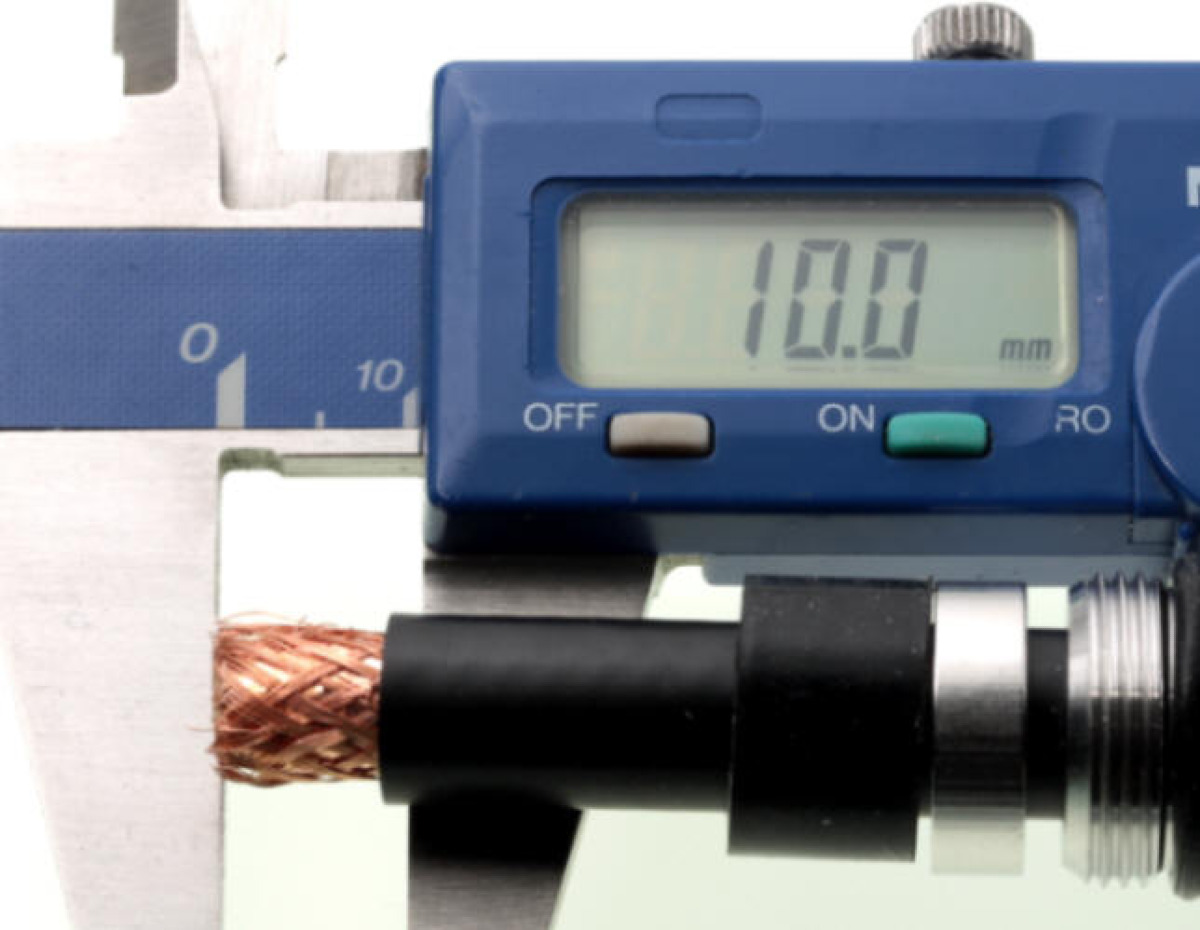

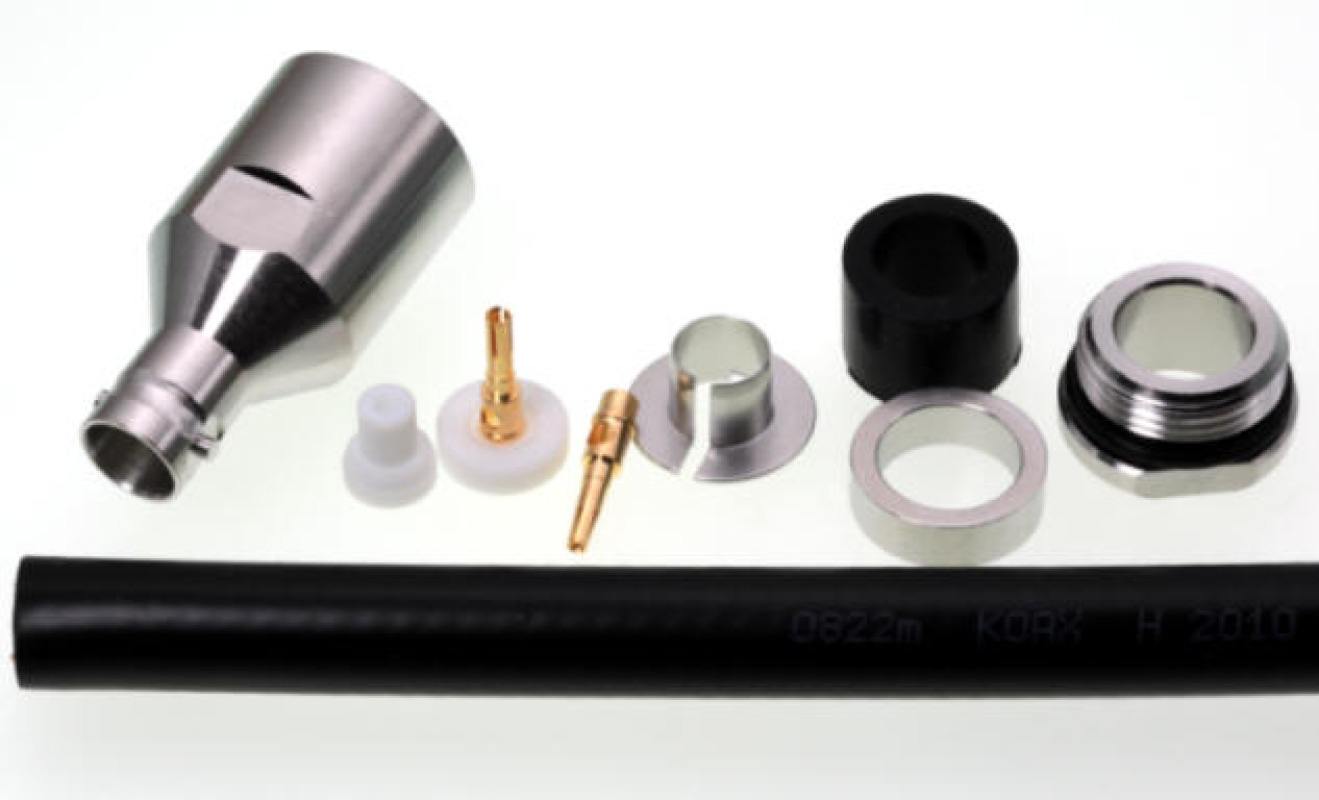

Zum Lieferumfang gehören 2 Mittelstifte. Der Mittelstift mit dem größeren Lötloch ist für H 2010, Ultraflex 10 und Ecoflex 10 geeignet. Für alle anderen Kabel in der o.a. Liste ist der andere Mittelkontakt zu verwenden.

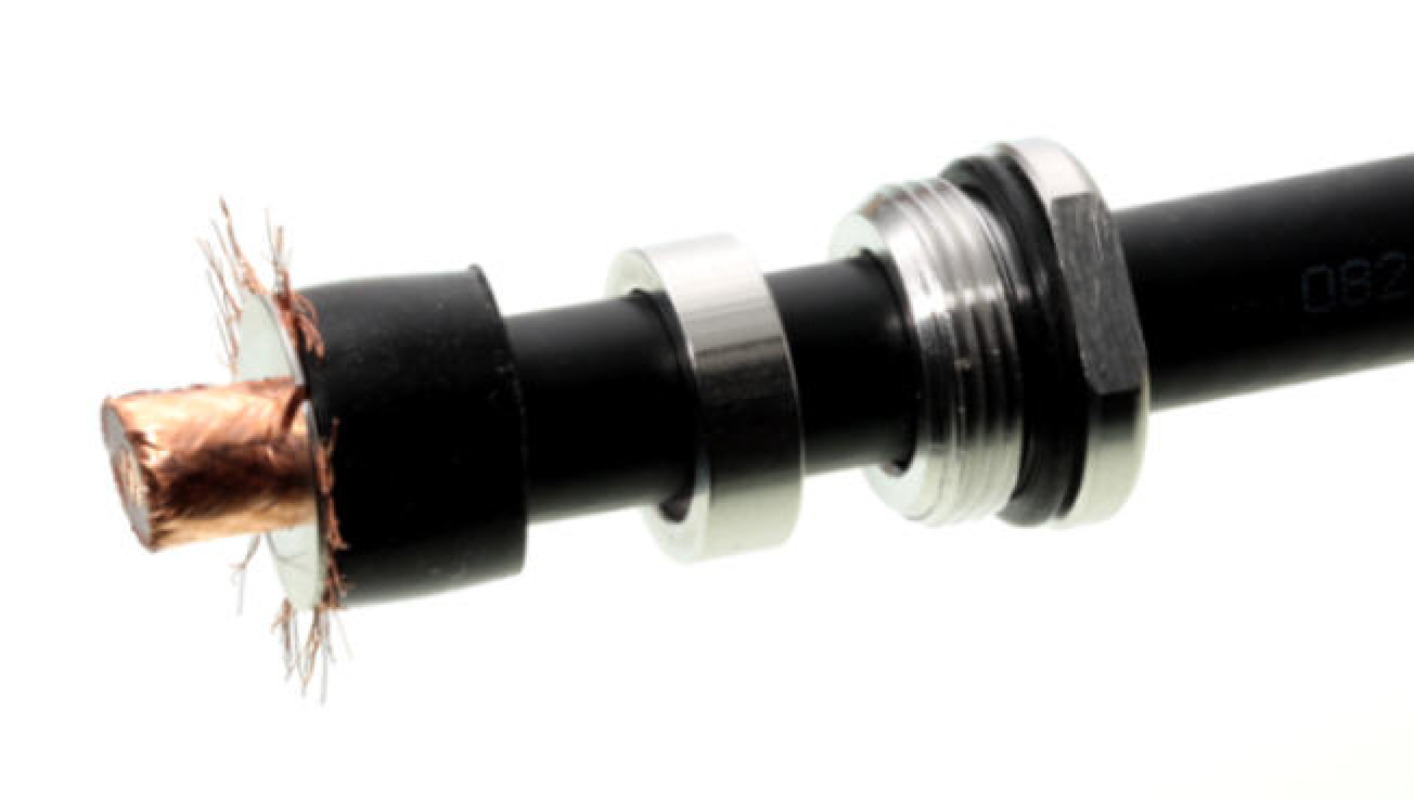

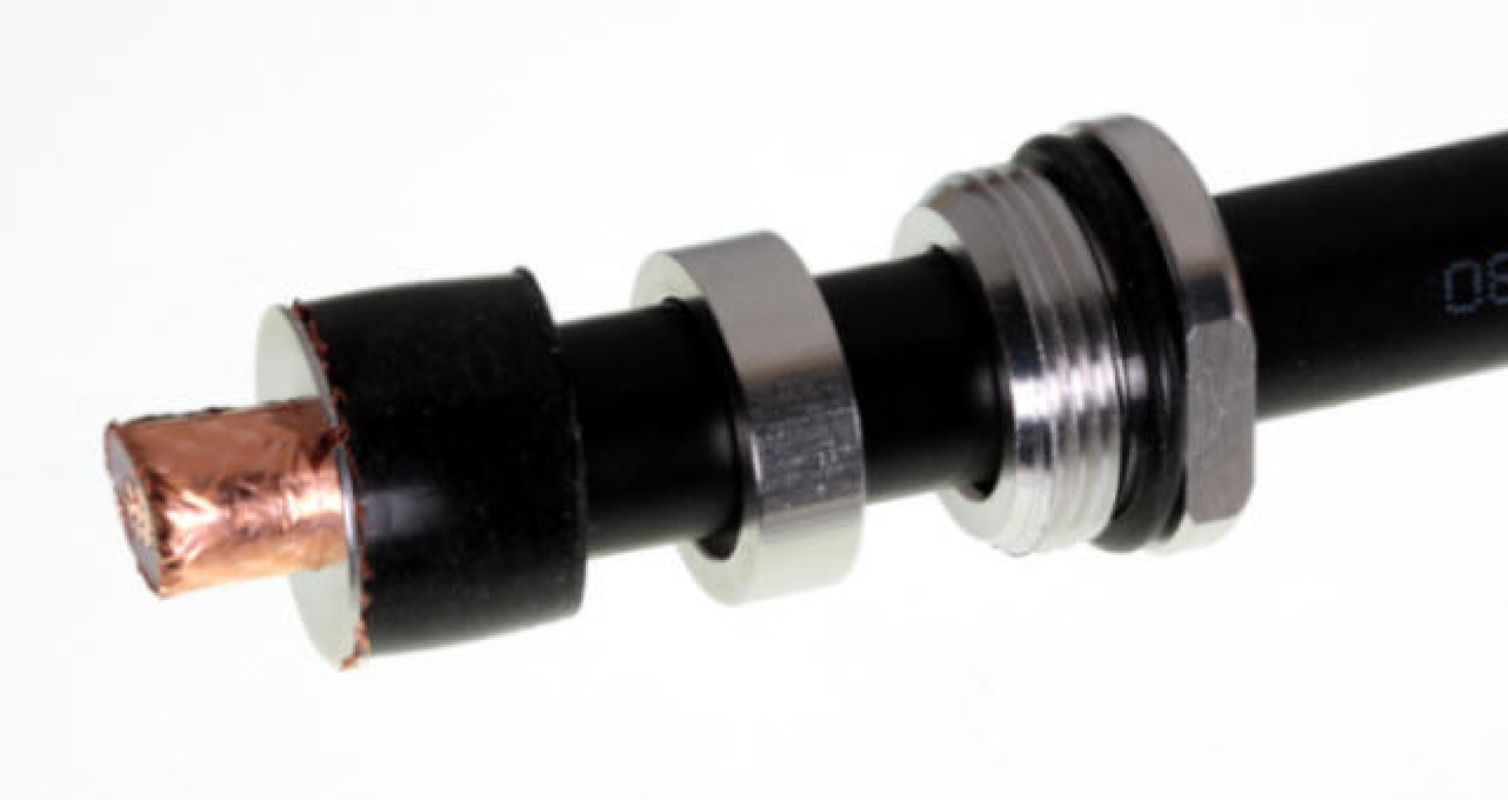

Die Masseverbindungshülse (5) muss zwischen Folie und Geflecht.
Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
