Ultraflex 7 FRNC
Artikel-Nr.: 12078Eigenschaften
- Halogenfrei
- Durchmesser: 7,3mm
- flexibel
- Farbe: schwarz
- Impedanz: 50 Ω
Technische Daten
Technische Daten
| Durchmesser | 7,3 mm |
| Biegeverhalten | flexibel |
| Temperaturbereich | -40 °C bis 60 °C |
Kabelaufbau
| Innenleiter |
19 x 0,38 mm
± 0,15 mm
Material: Kupfer |
| Dielektrikum |
5,00 mm
± 0,05 mm
Material: Hochdruck-physikalisch geschäumtes Polyethylen |
| Mantel Ø |
7,3 mm
± 0,15 mm
Material: UV-resistant black LSZH |
Biegeradius
| einmalig | 34 mm |
| wiederholt | 68 mm |
Elektrische Eigenschaften bei 20°C
| Verkürzungsfaktor | 83% |
| Widerstand Innenleiter | 7,3 Ω/Km |
| Widerstand Außenleiter | 9,8 Ω/Km |
| Mantel-Funkenprüfung (Spark Test) | 4,0 kV |
| Maximale Spitzenleistung | 8000 W |
| Schirmungsklasse | A++ |
Kabelgewicht
| Gesamt | 69,00 Kg/Km |
Eigenschaften
| Halogenfrei | ja |
| Wasserfest | nein |
| UV-beständig | ja |
| Farbe |
schwarz
|
Normen & Zertifizierungen
| CE | ja |
| bleifrei | ja |
| RoHS COMPLIANT 2002/95/EG | ja |
Kabeldämpfung bei 20°C
Dämpfungswerte bei 20°C
| Frequenz (MHz) | Dämpfung (dB/100m) |
|---|---|
| 2 | 1,10 |
| 4 | 1,30 |
| 7 | 1,70 |
| 10 | 1,90 |
| 14 | 2,20 |
| 21 | 2,60 |
| 28 | 3,00 |
| 50 | 4,00 |
| 100 | 5,80 |
| 144 | 6,90 |
| 200 | 8,20 |
| 400 | 11,80 |
| 430 | 12,30 |
| 800 | 17,10 |
| 1.000 | 19,30 |
| 1.296 | 22,30 |
| 2.400 | 32,30 |
| 3.000 | 36,20 |
| 4.000 | 42,60 |
| 5.000 | 49,30 |
| 6.000 | 55,30 |
| 7.000 | 61,60 |
| 8.000 | 68,40 |
Rückflussdämpfungswerte
| Frequenz (MHz) | Rückflussdämpfung (dB) |
|---|---|
| 0,3-600 | >28 |
| 600-1200 | >22 |
| 1200-2000 | >18 |
Schirmungsmaß
| Frequenz (MHz) | Schirmungsmaß (dB) |
|---|---|
| 100-2000 | >105 |
Belastbarkeit
| Frequenz (MHz) | Leistung (W) |
|---|---|
| 2 | 4.572 |
| 4 | 3.393 |
| 7 | 2.714 |
| 10 | 2.286 |
| 14 | 1.974 |
| 21 | 1.670 |
| 28 | 1.448 |
| 50 | 1.086 |
| 100 | 749 |
| 144 | 629 |
| 200 | 530 |
| 400 | 368 |
| 430 | 353 |
| 800 | 254 |
| 1.000 | 225 |
| 1.296 | 195 |
| 2.400 | 134 |
| 3.000 | 120 |
| 4.000 | 102 |
| 5.000 | 88 |
| 6.000 | 79 |
| 7.000 | 71 |
| 8.000 | 63 |

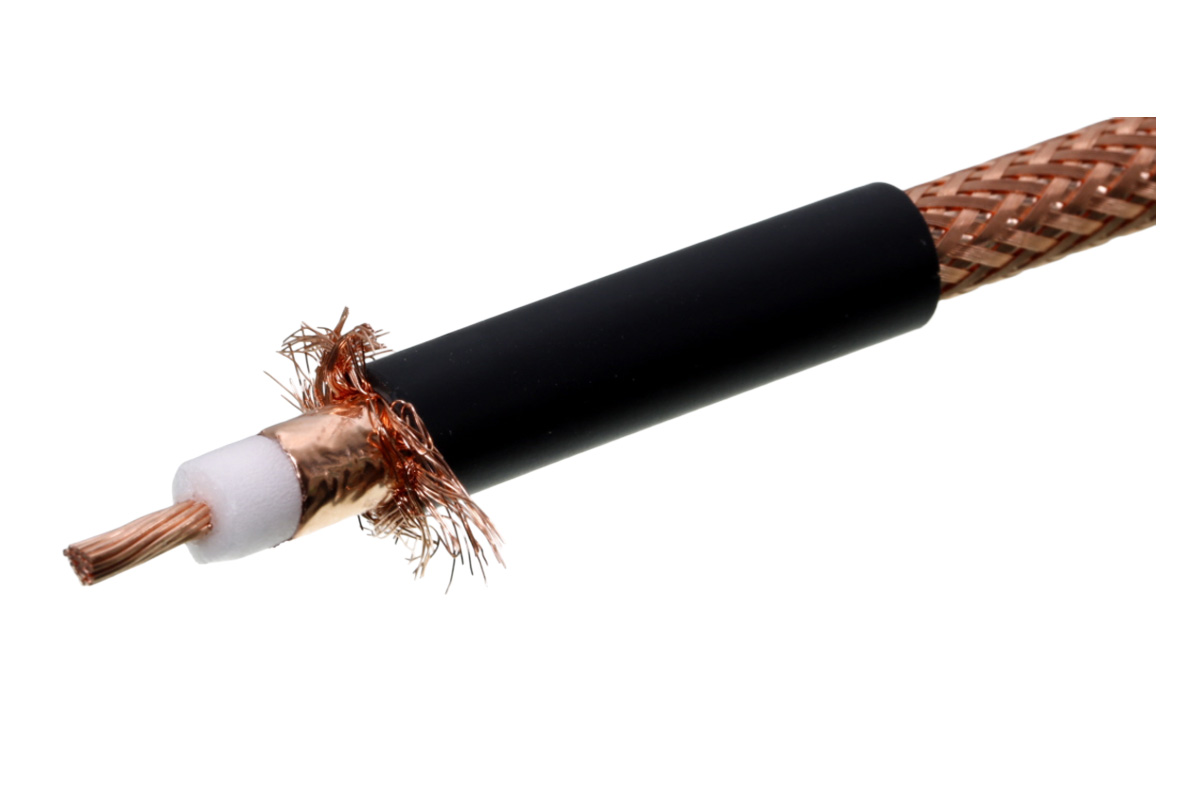

ähnliche Kabel

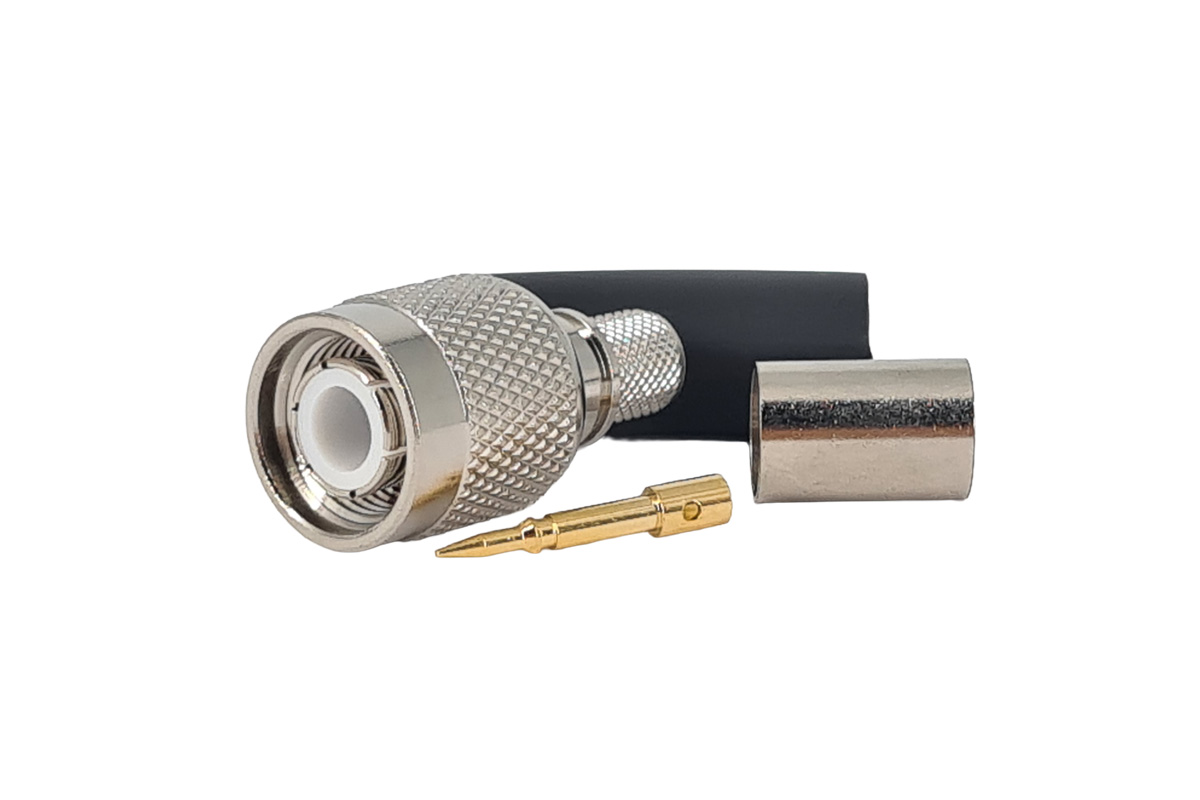

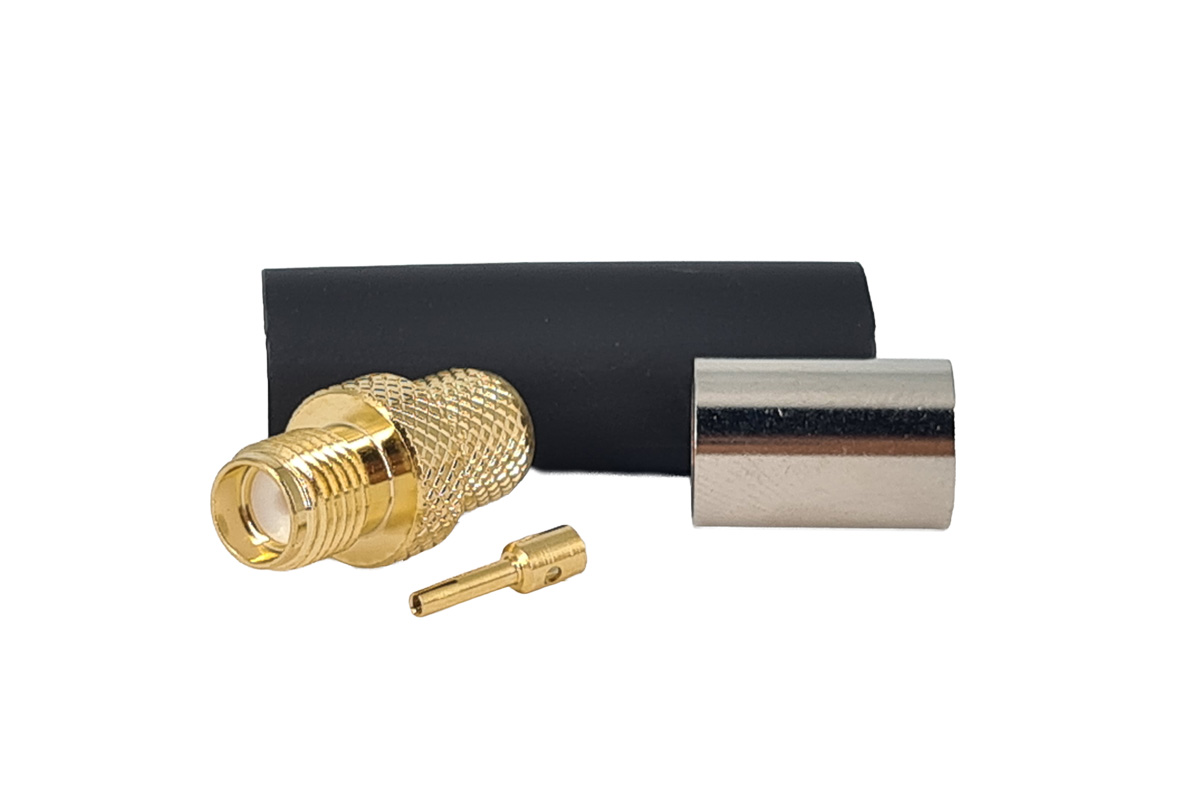

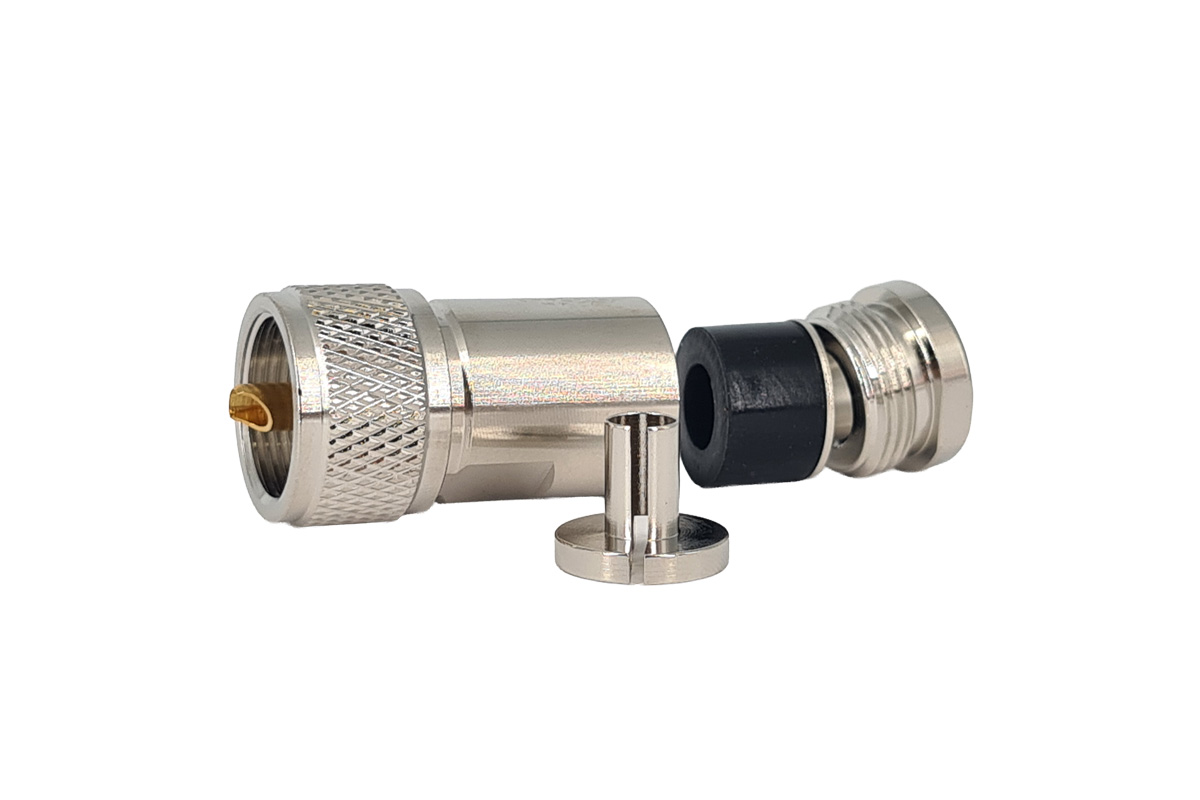

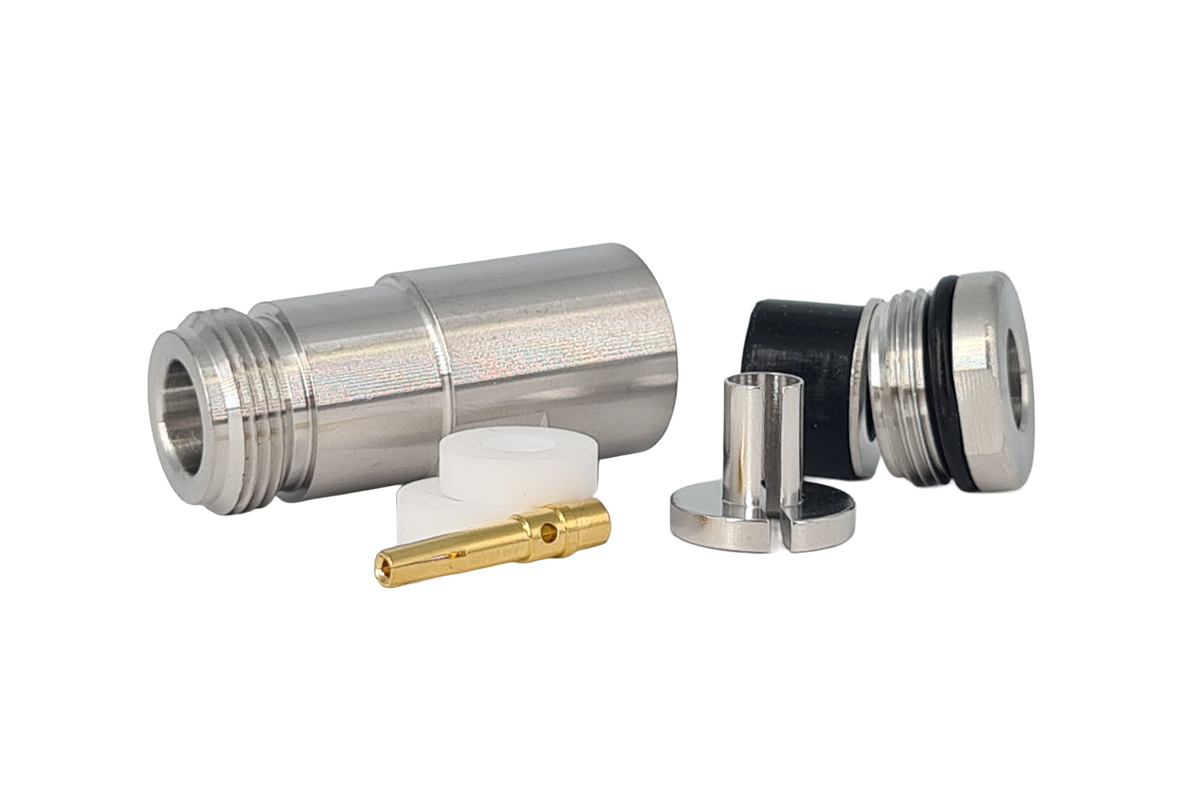

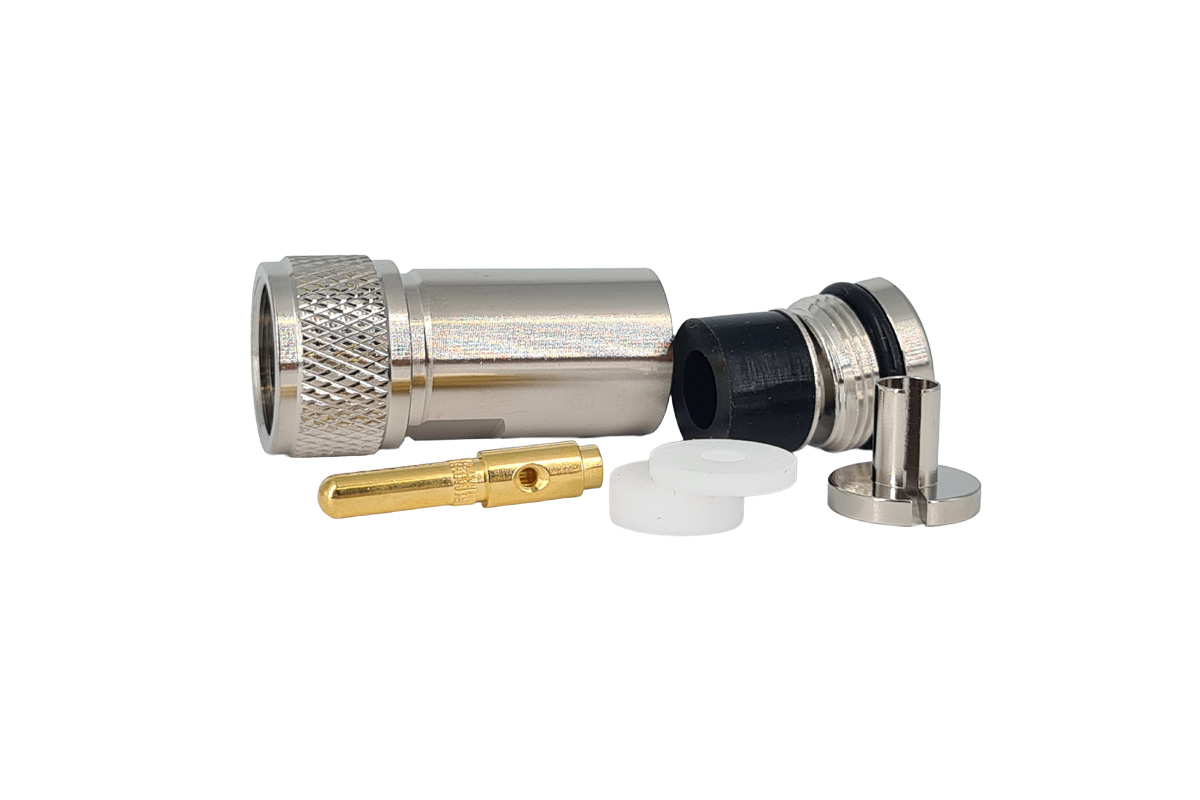

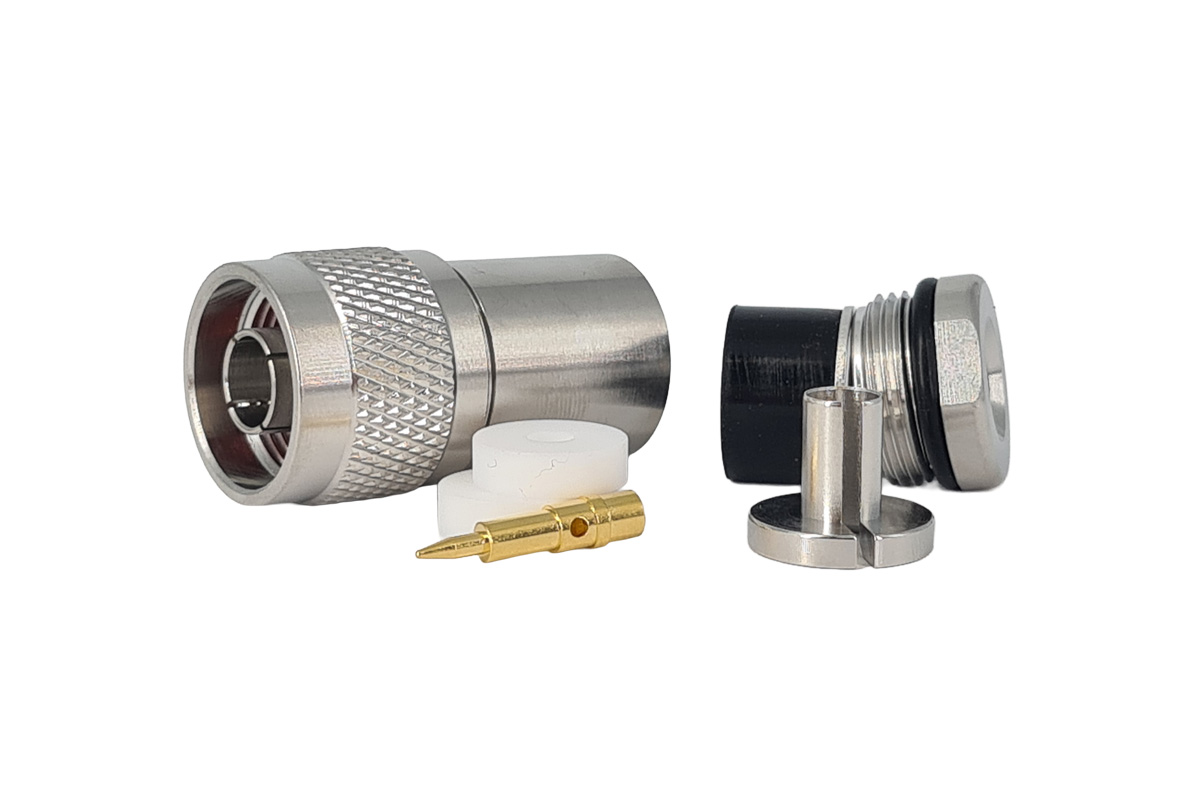

geeignete Stecker
