UHF-Spezial / 6 auf Hyperflex 5
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
RG 58, H 155, Aircell 5, RG 142, RG 400, Airborne 5, H 2005, RG 223, Hyperflex 5 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
UHF-Stecker UHF-Spezial/6 für H 2005, RG 58, Aircell 5, RG 142, RG 400, Airborne 5 und H 155 und ähnliche / and similar
verwendetes Kabel / assembled cable HyperFlex 5

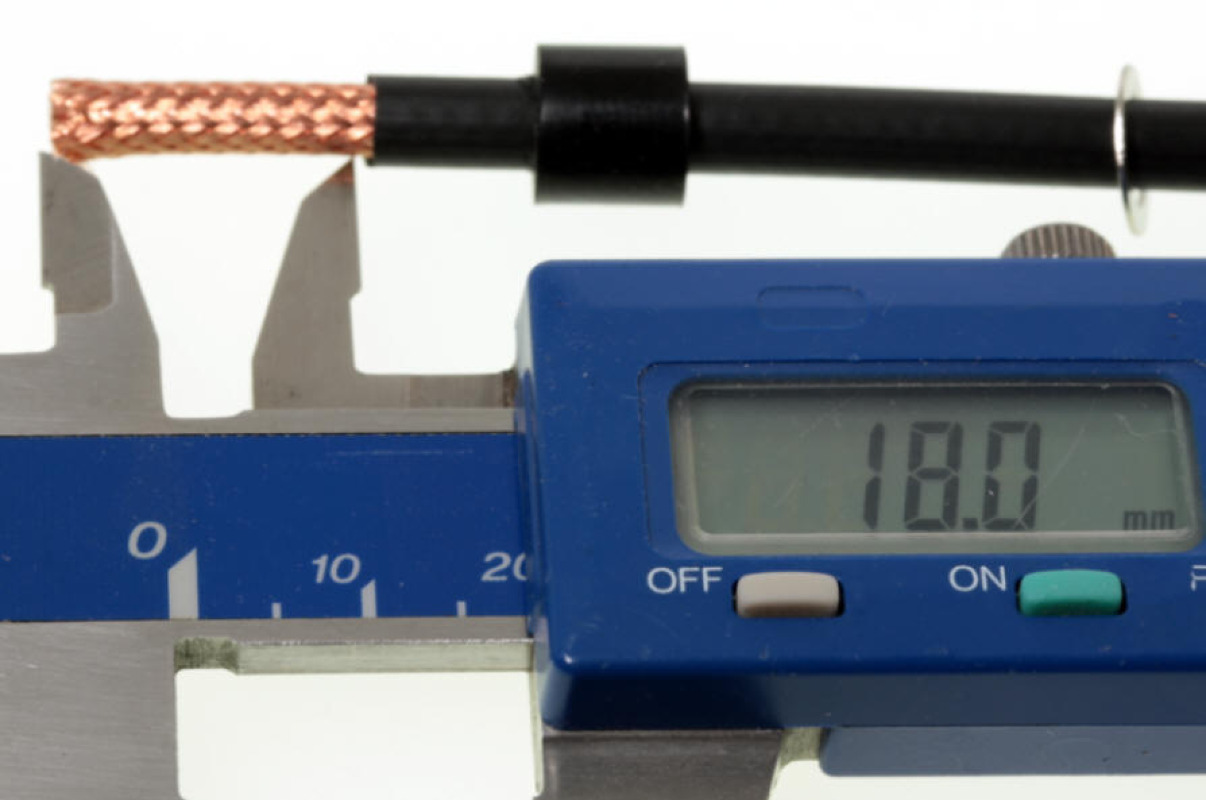

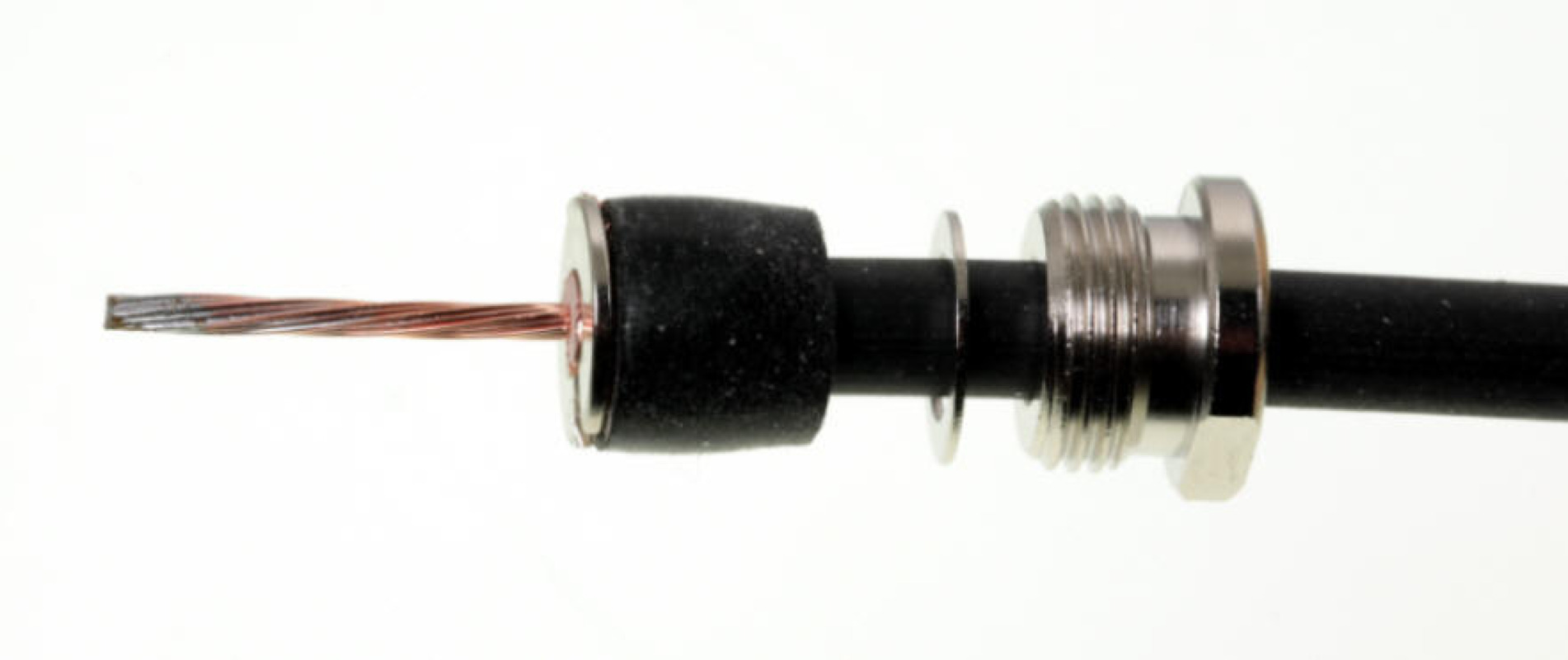

Montageschritte

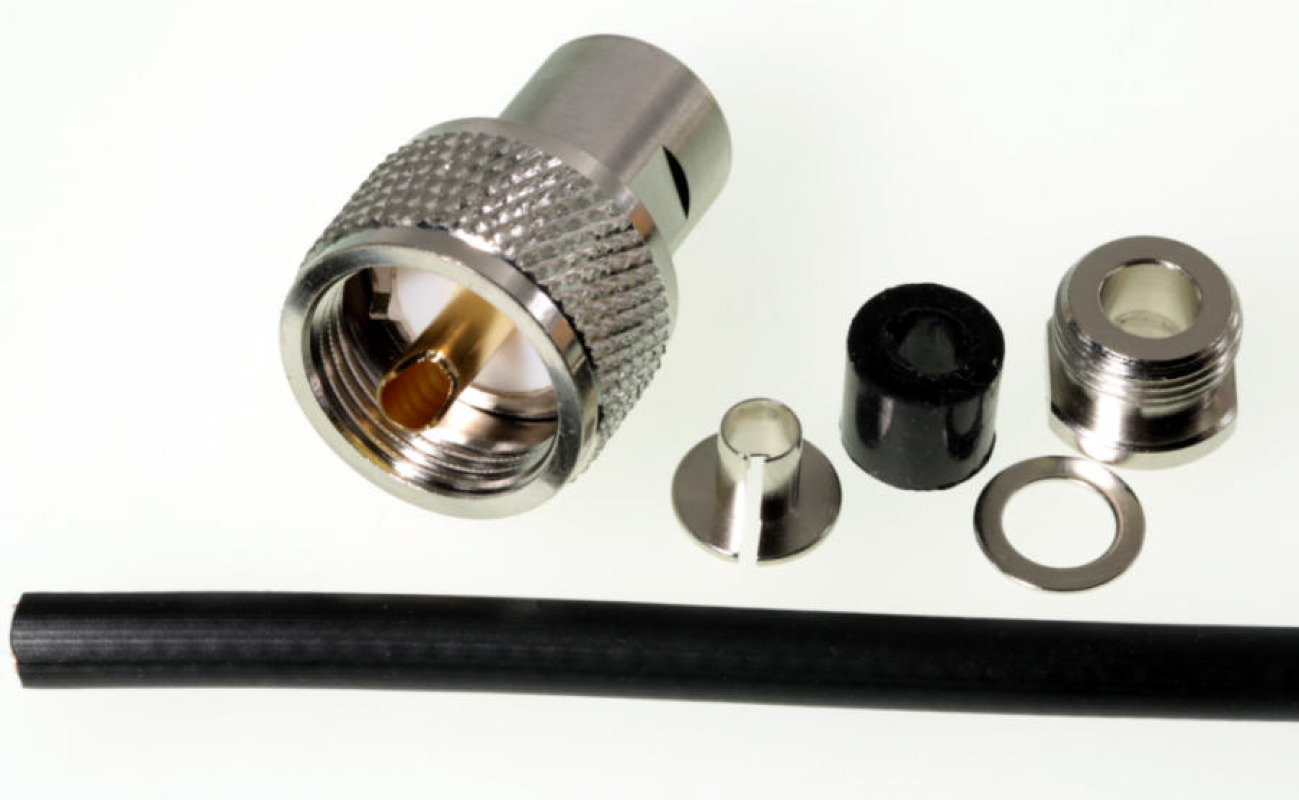

UHF-Spezial/6 wird mit 2 Massehülsen geliefert. Die Hülse mit der größeren Öffnung ist für H 155 u.ä. geeignet.

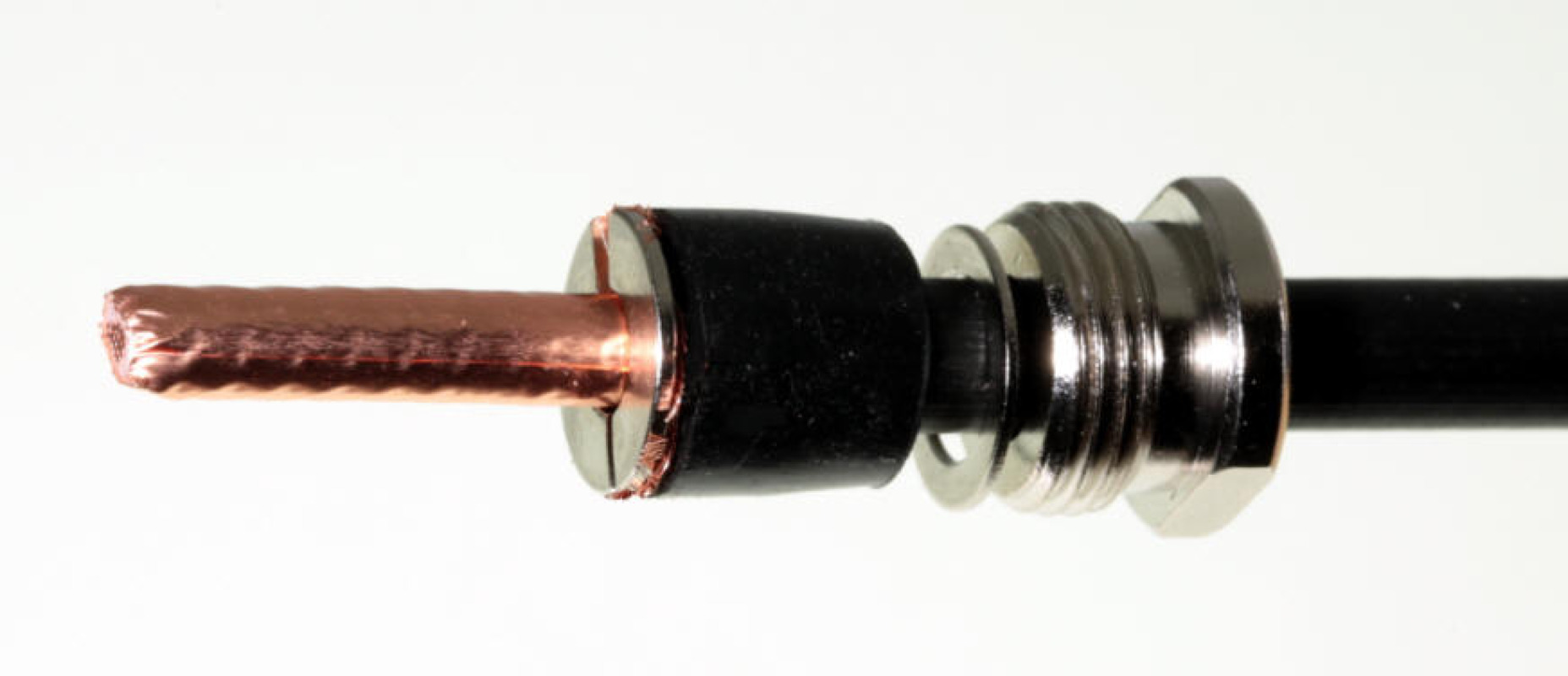

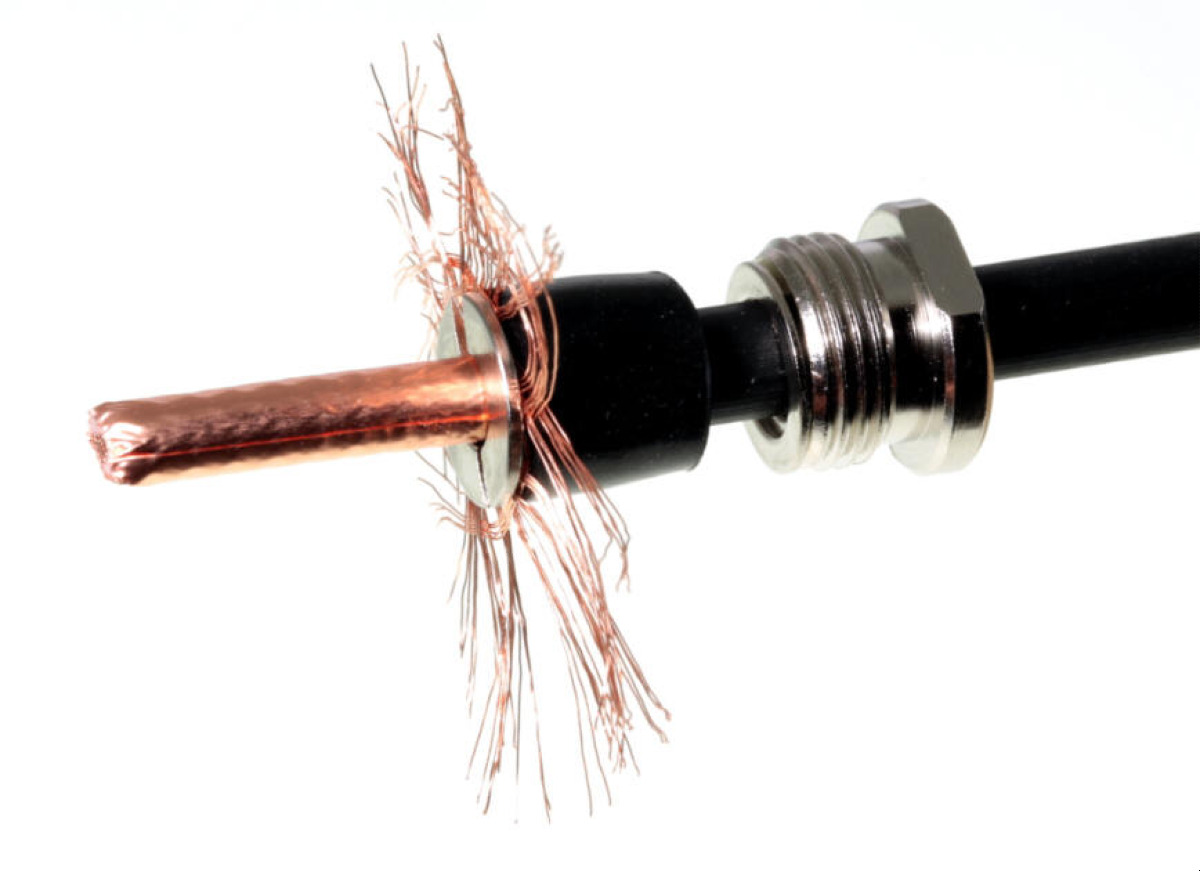

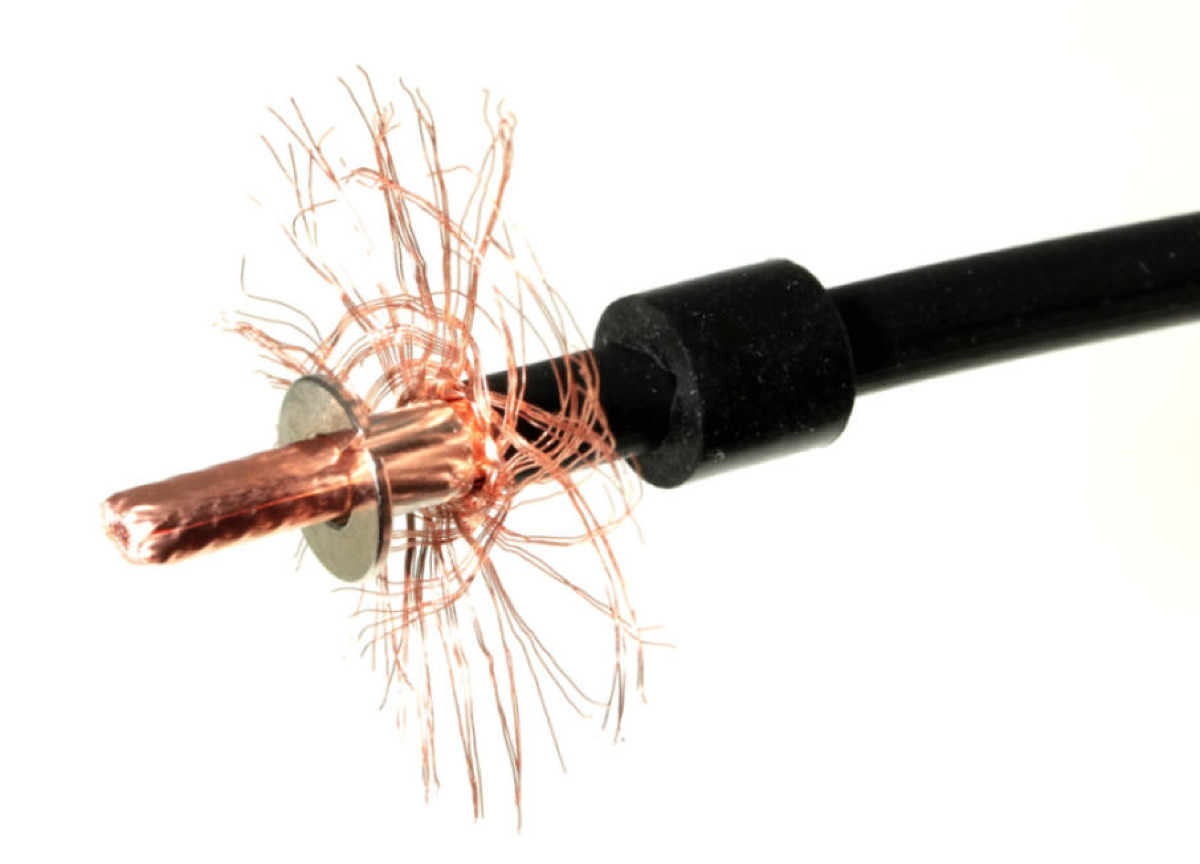

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

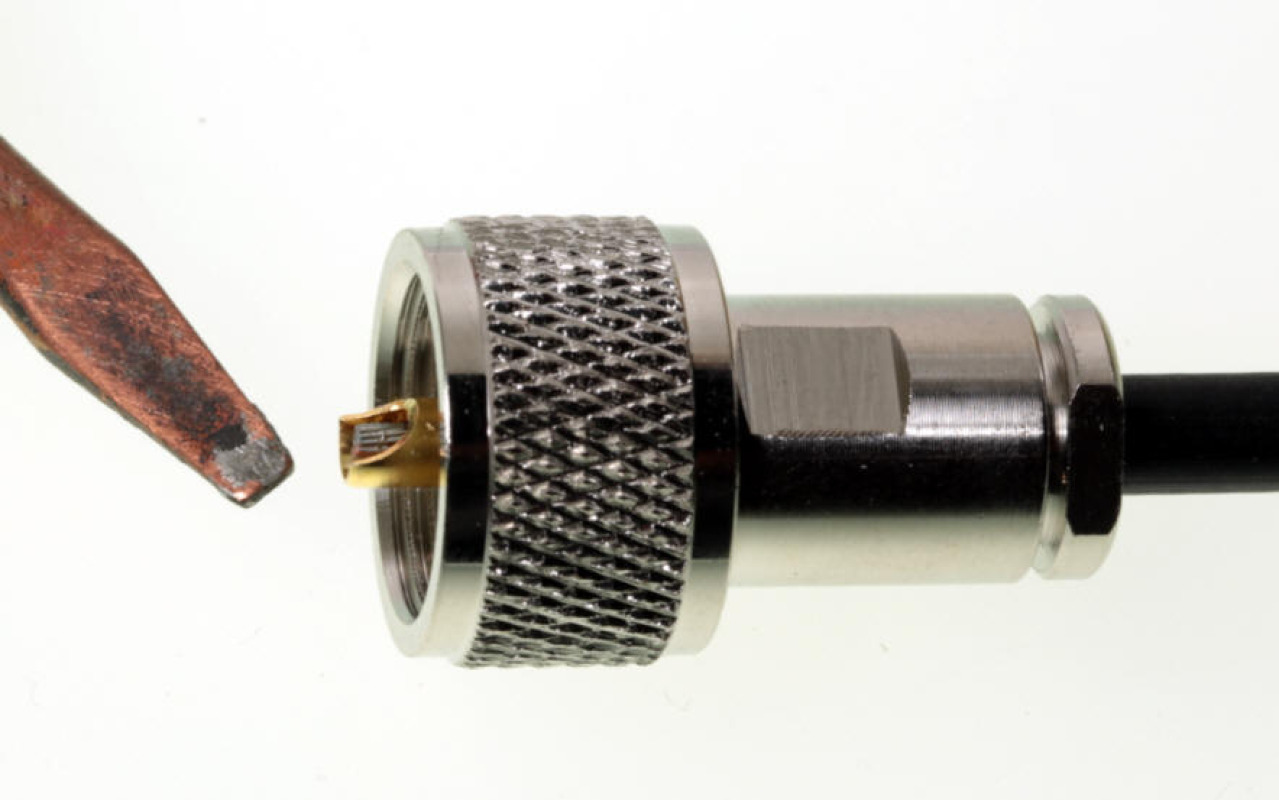

Wir empfehlen, den Innenleiter am Ende zu verzinnen, um ein problemloses Einführen des Leiters sicherzustellen.

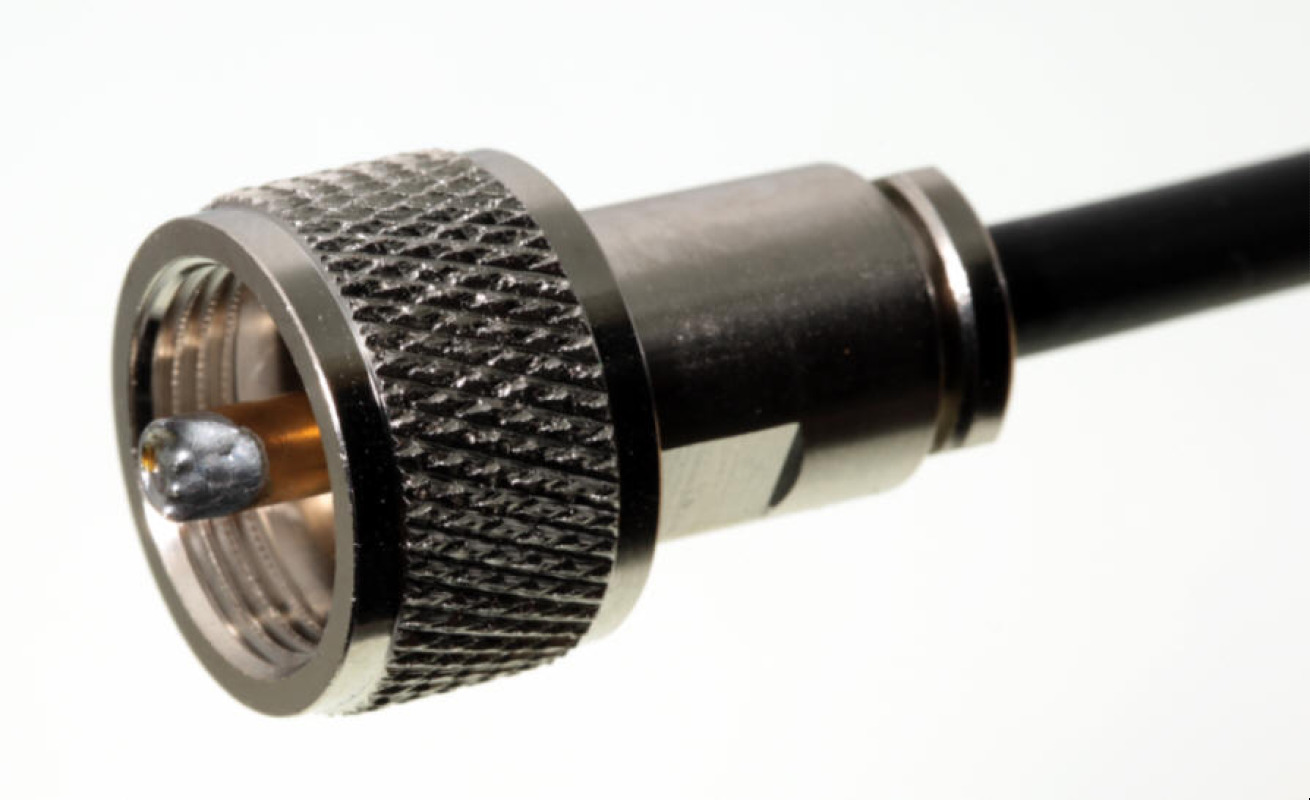

Achten Sie bitte darauf, dass zwischen der Spannschraube und dem Steckergehäuse ein Spalt von ca. 1 mm bleibt.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
