UG 594 / 6 TA

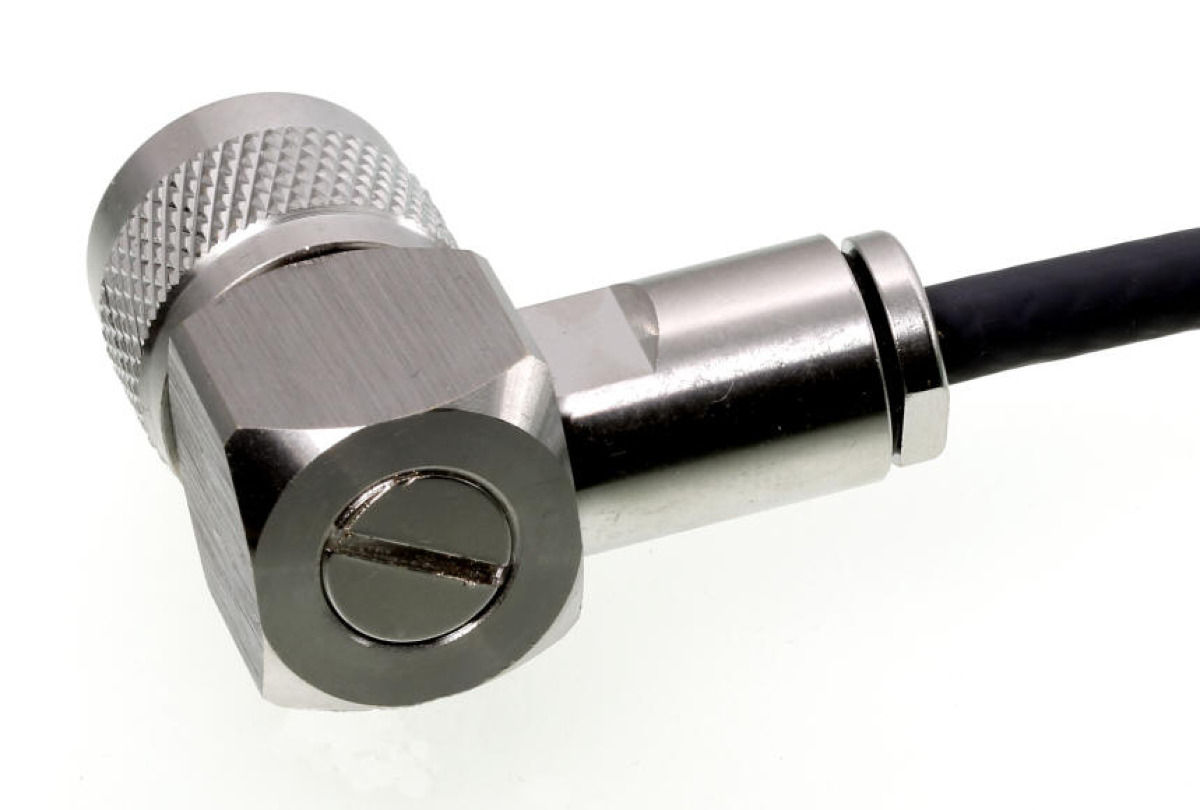

Stecker-Norm: N-Winkelstecker 90°
Geeignete Kabel:
RG 58, RG 58 ALL, RG 142, RG 400, Airborne 5, H 2005, Aircell 5, H 155, MMR 240, LMR 240 Hyperflex 5 und ähnliche
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

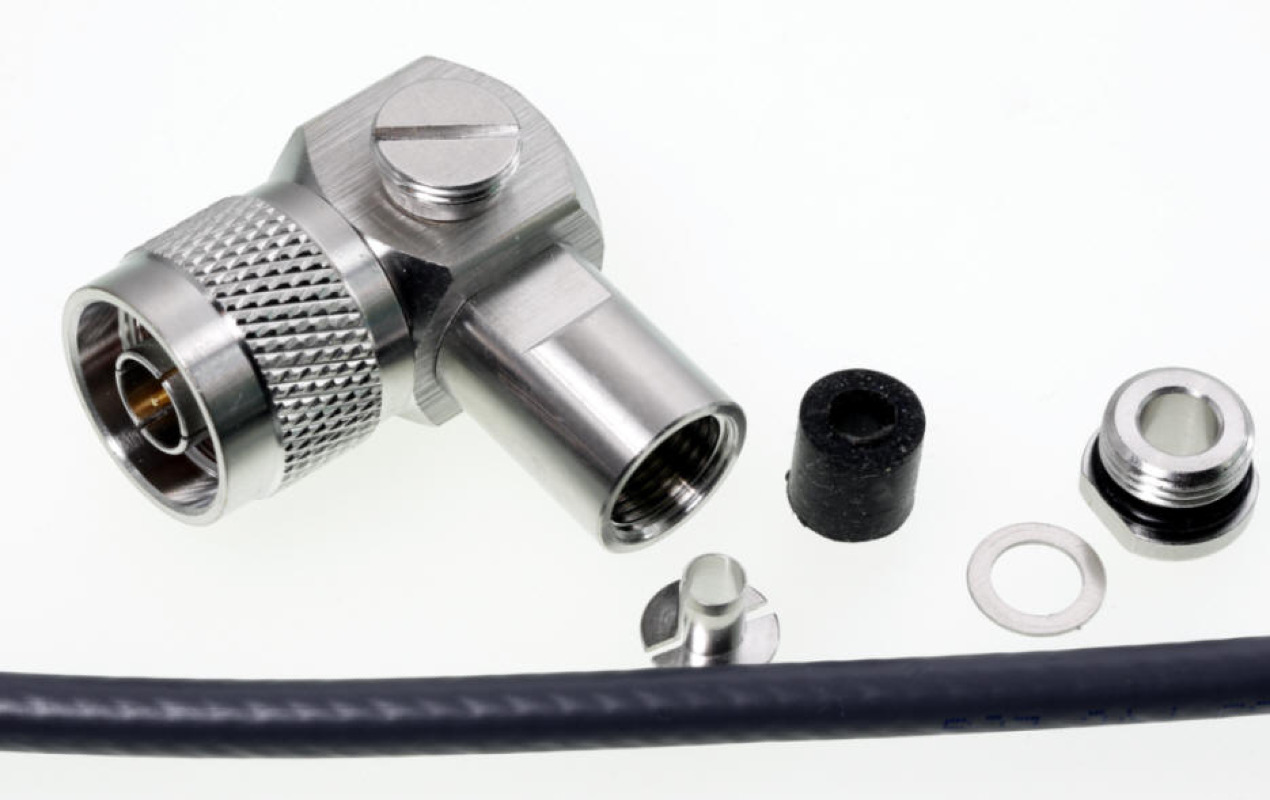

Montageanleitung für den N-Winkelstecker UG 594 / 6 TA für RG 58, RG 58 ALL, RG 142, RG 400, Airborne 5, H 2005, Aircell 5, H 155, MMR 240, LMR 240 Hyperflfex 5 und ähnliche
Montageschritte
verwendetes Kabel: H 155

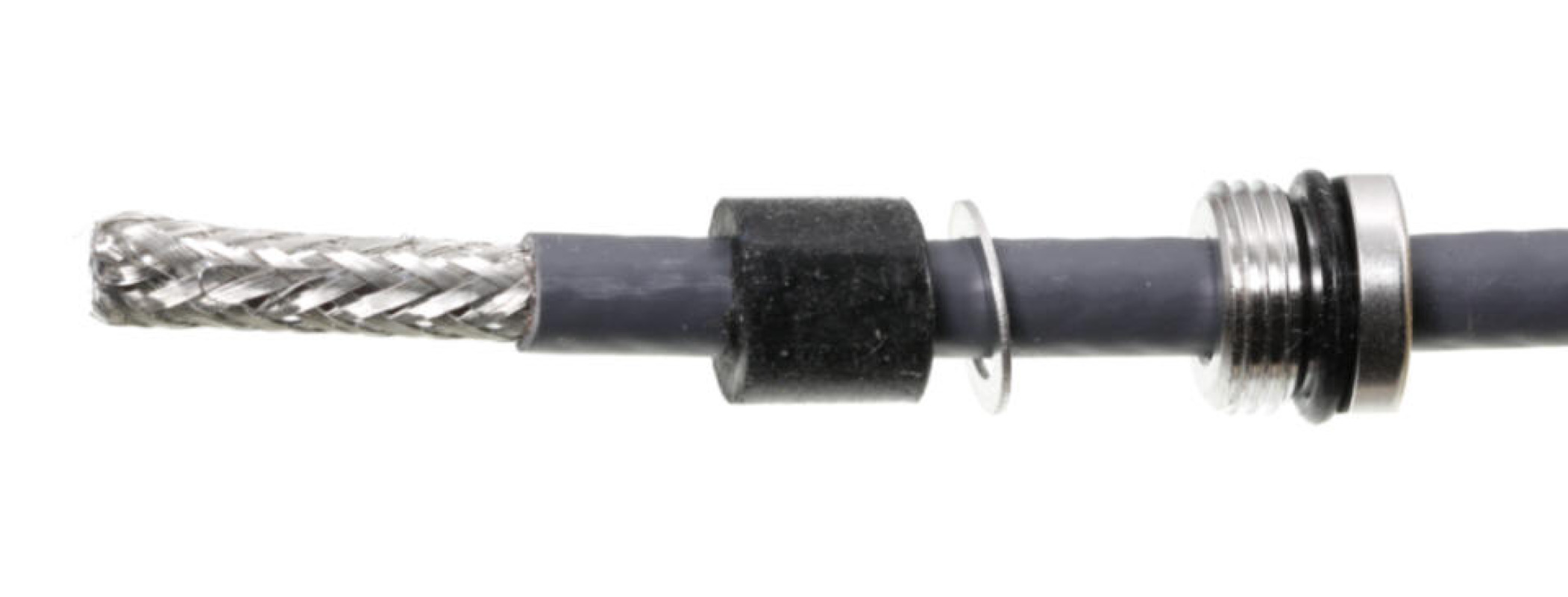

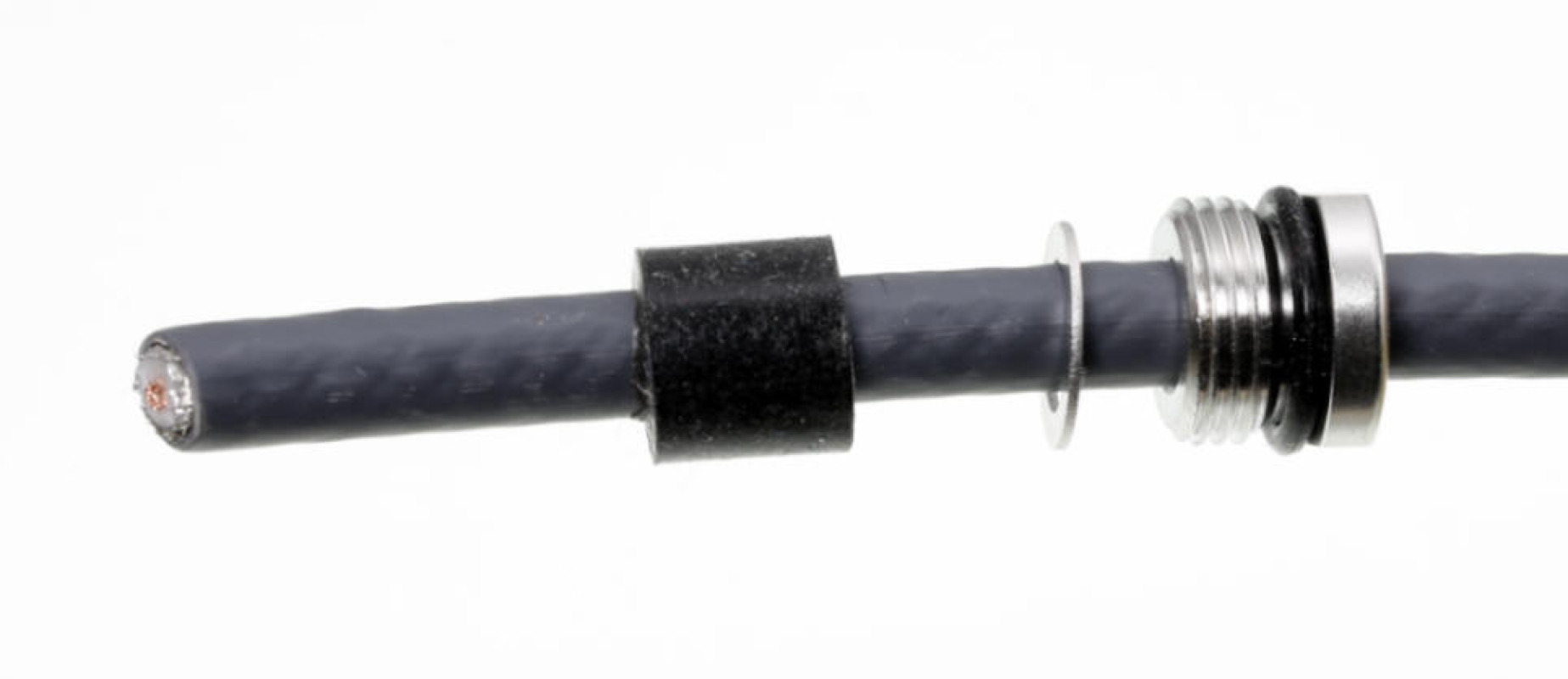

die Außenhaut ca 20 mm abisolieren

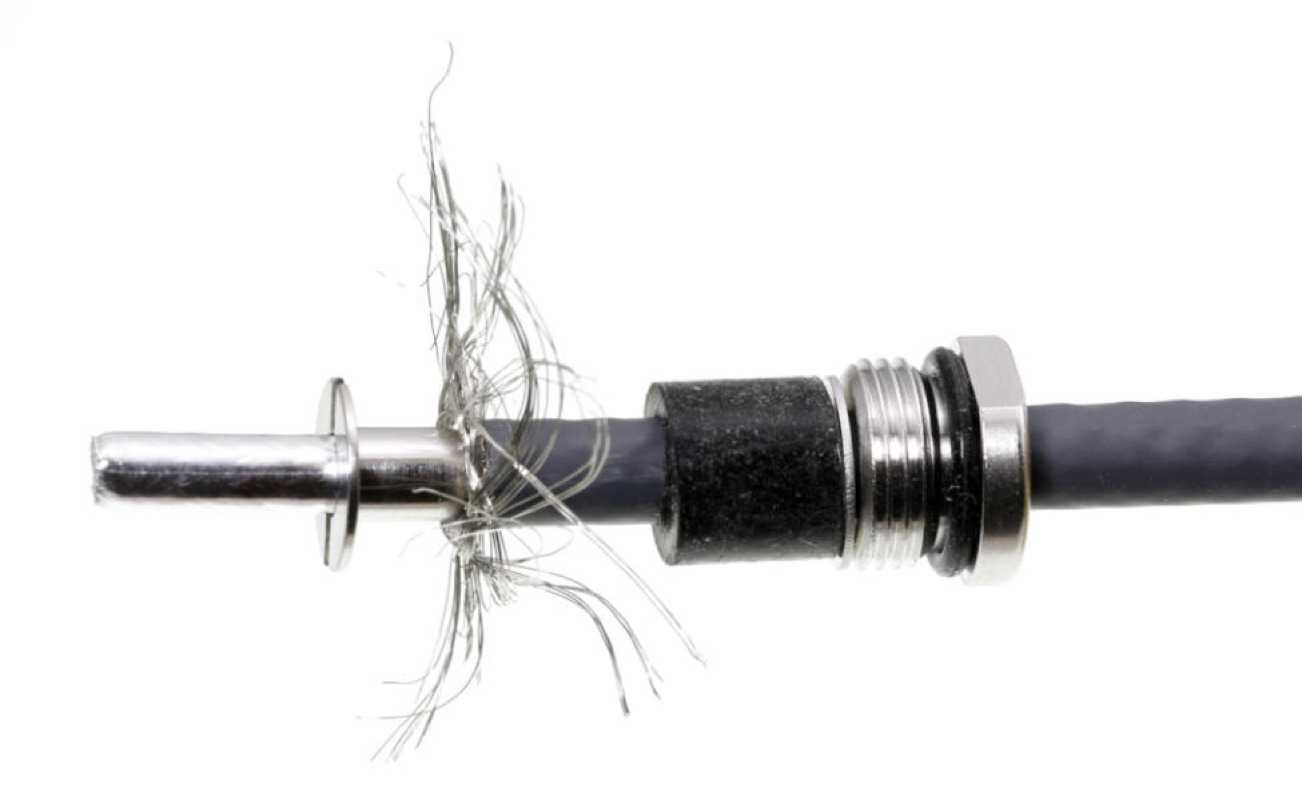

Die Hülse muss zwischen Folie und Geflecht

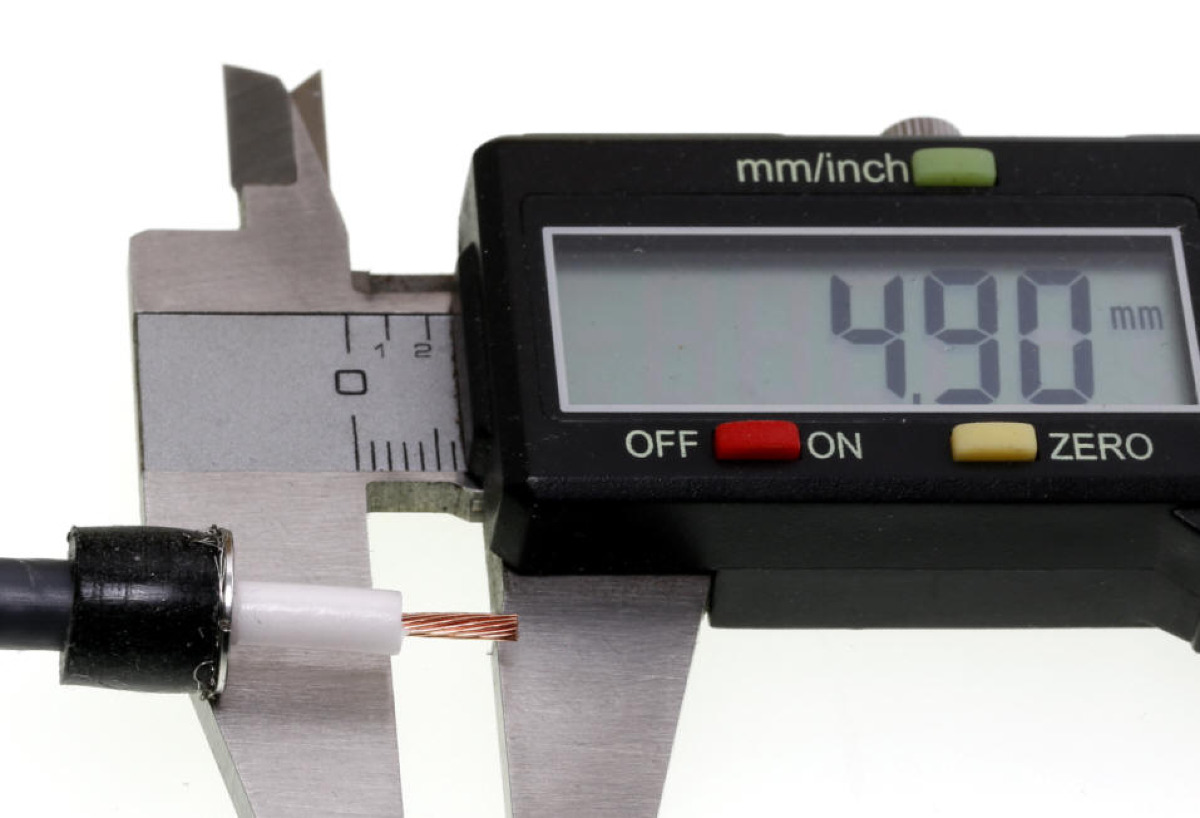

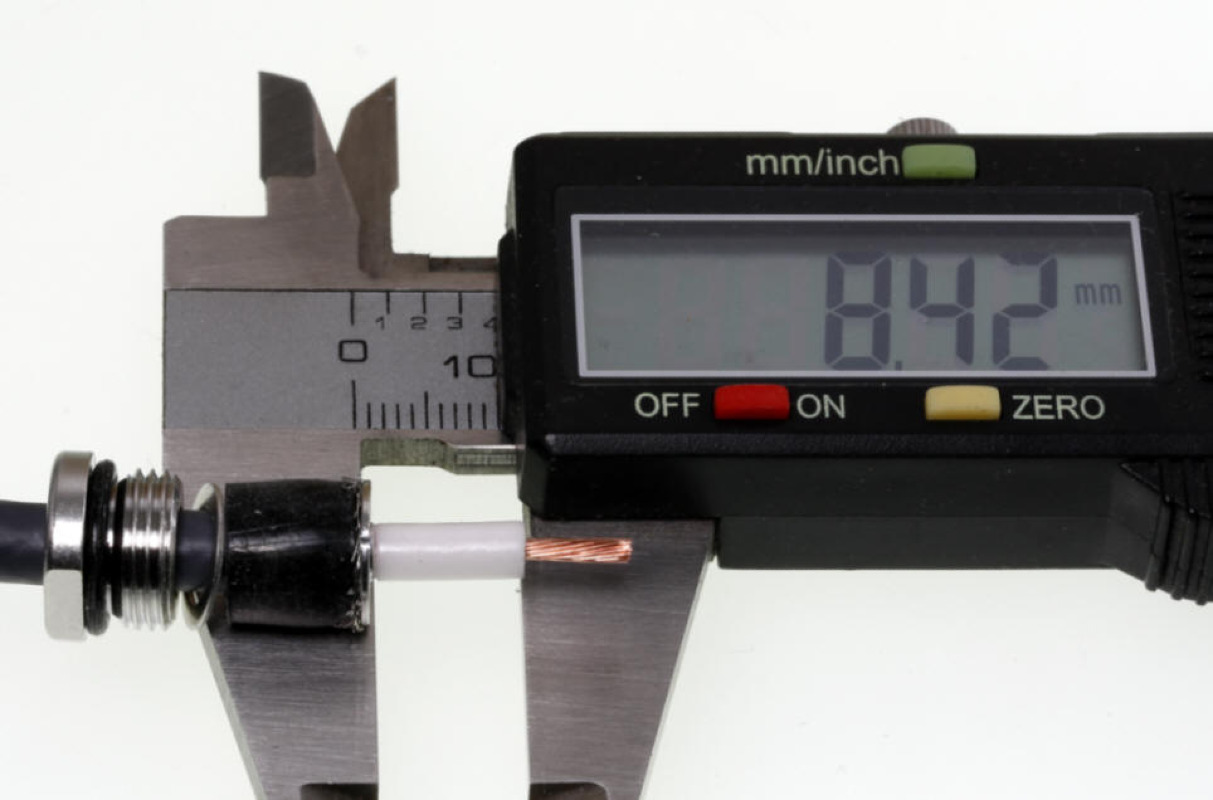

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

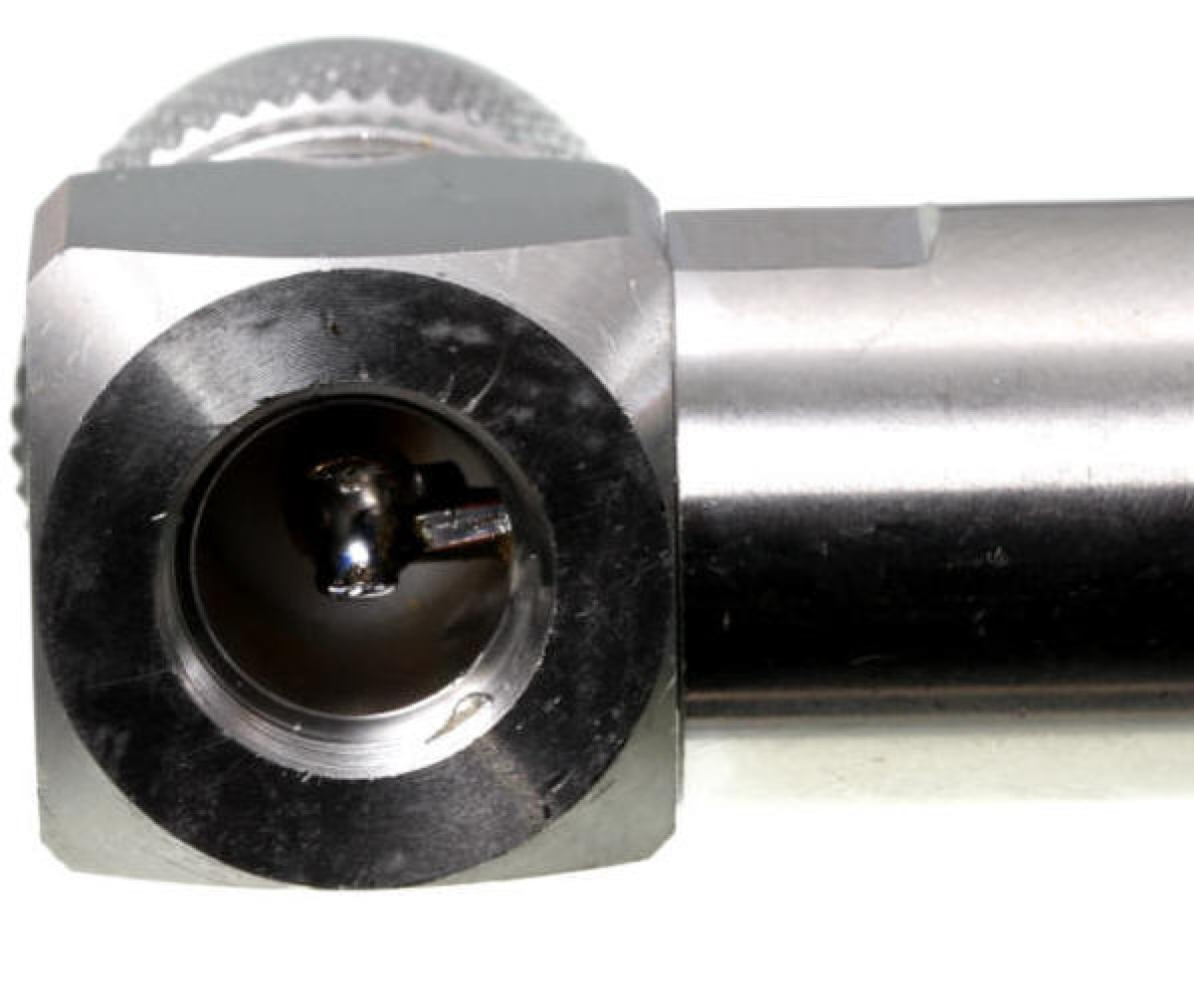

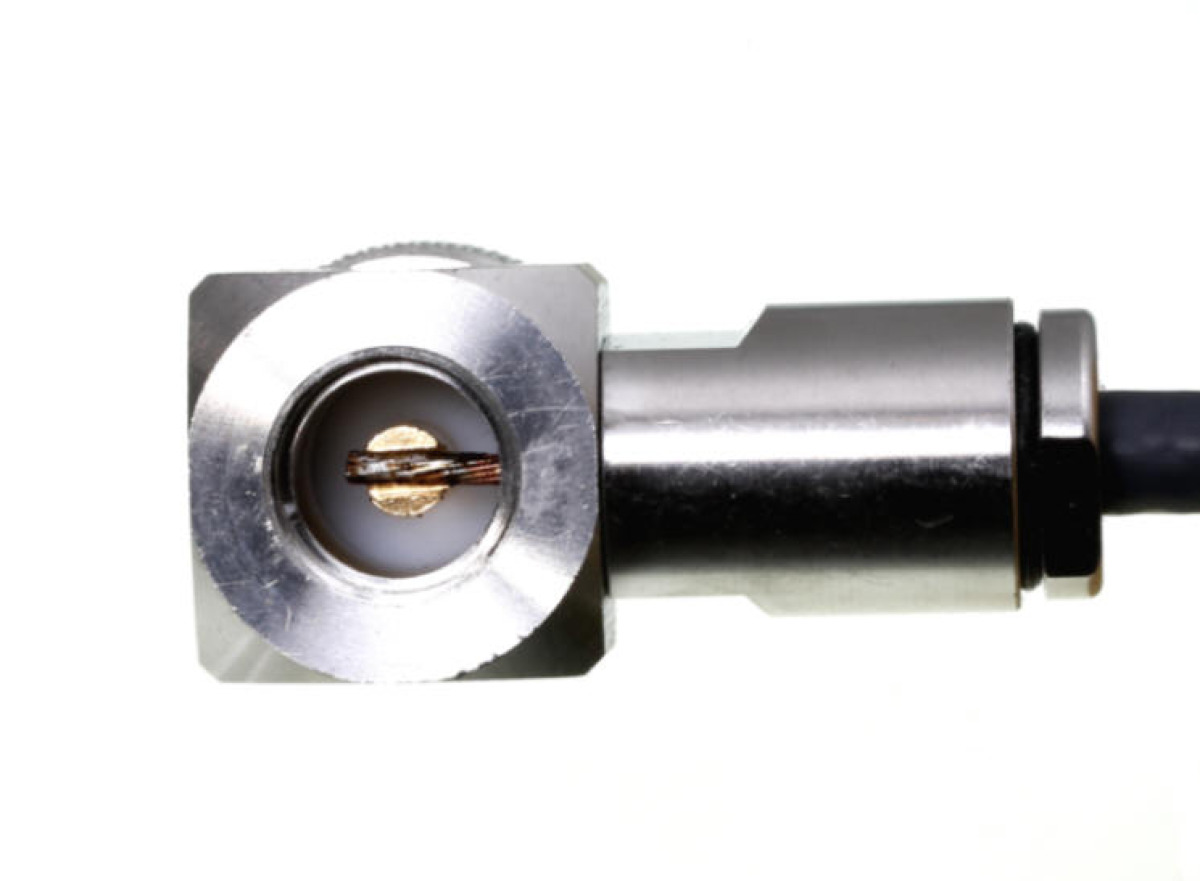

Bitte sorgfältig den Mittelleiter in der U-Kehle verlöten.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
