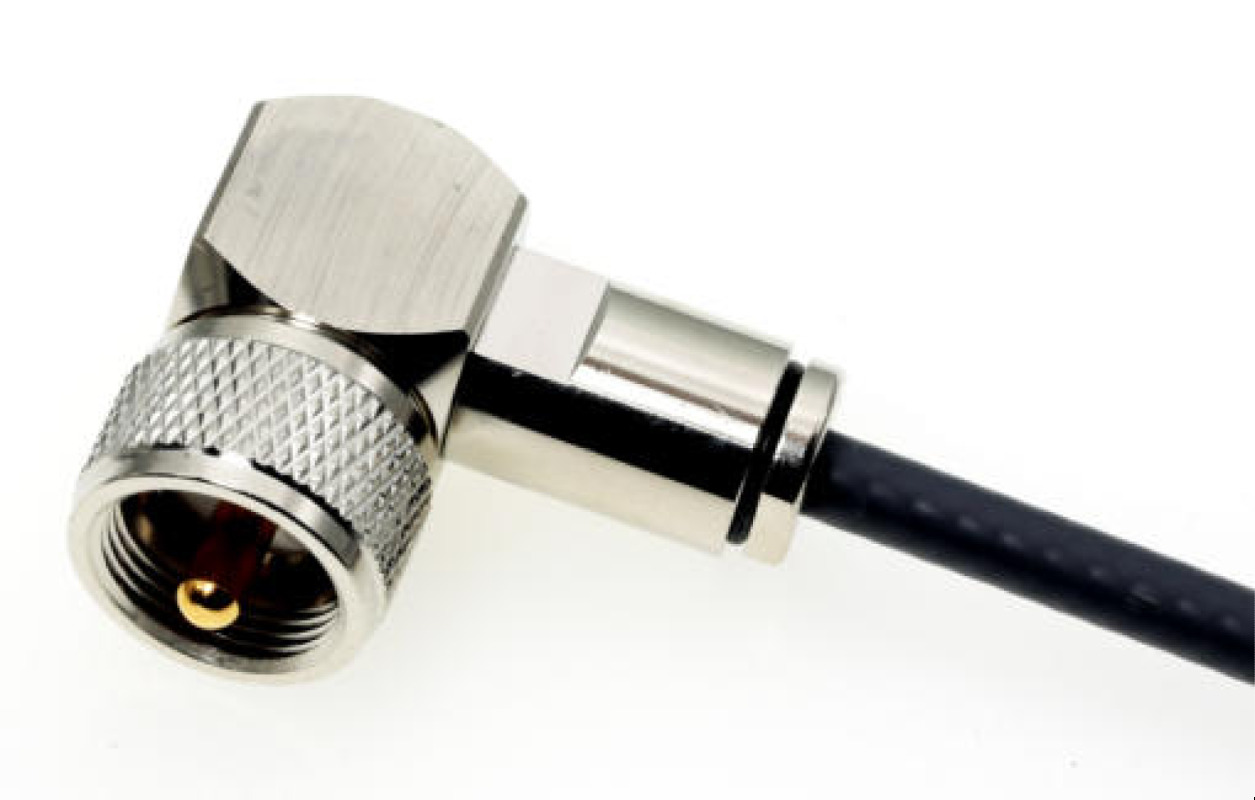

U-Wi 6 TG
Stecker-Norm: UHF-Winkelstecker
Geeignete Kabel:
RG 58, H 155, Aircell 5, RG 142, RG 400, Airborne 5, H 2005, RG 223, Hyperflex 5 u.ä.
Montageschritte

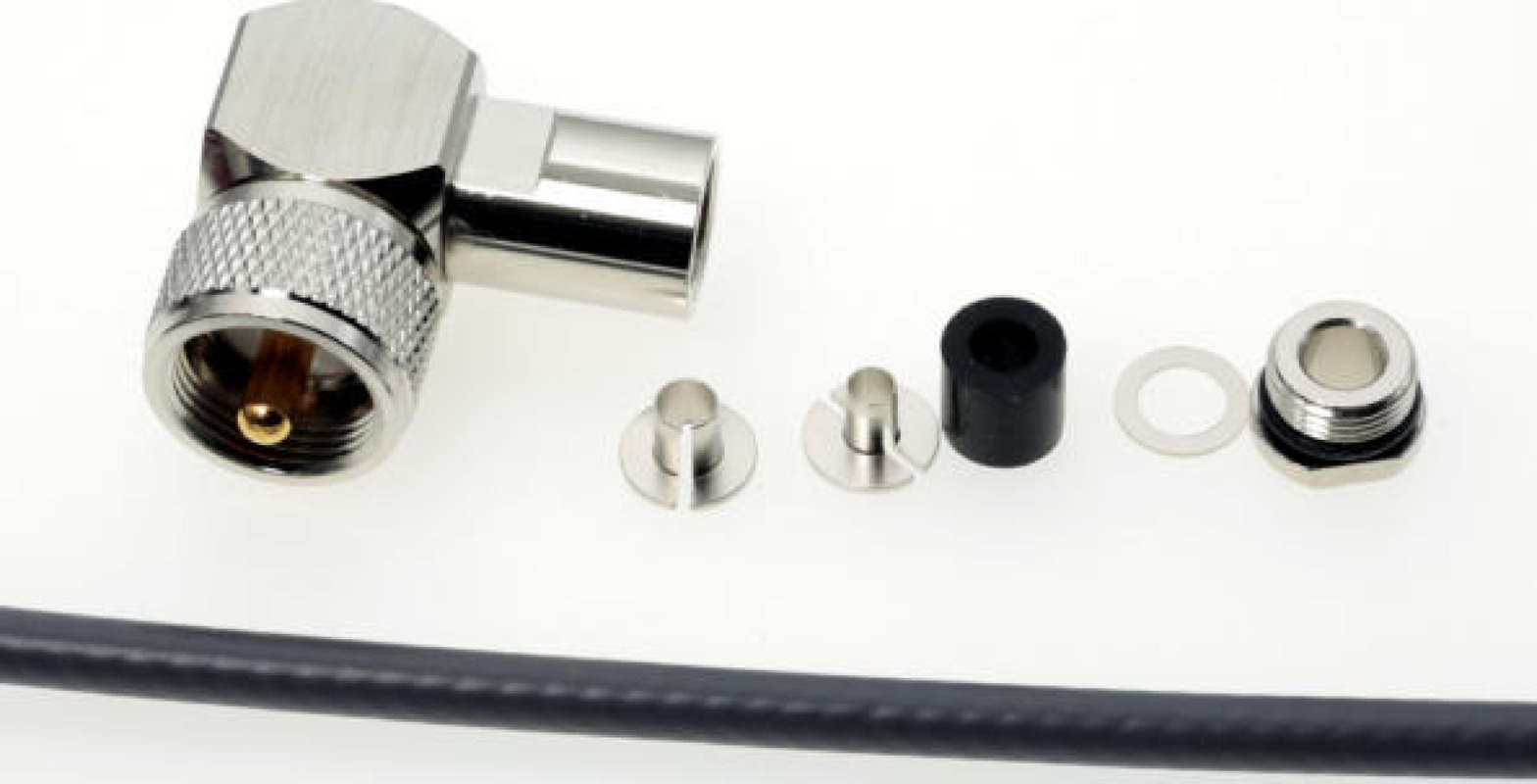

von links: Gehäuse, 2x Massehülse mit unterschiedlichen Durchmesser, Gummidichtung, Anpressring, Abschlussschraube oder Spannschraube vorn: H 155 PVC

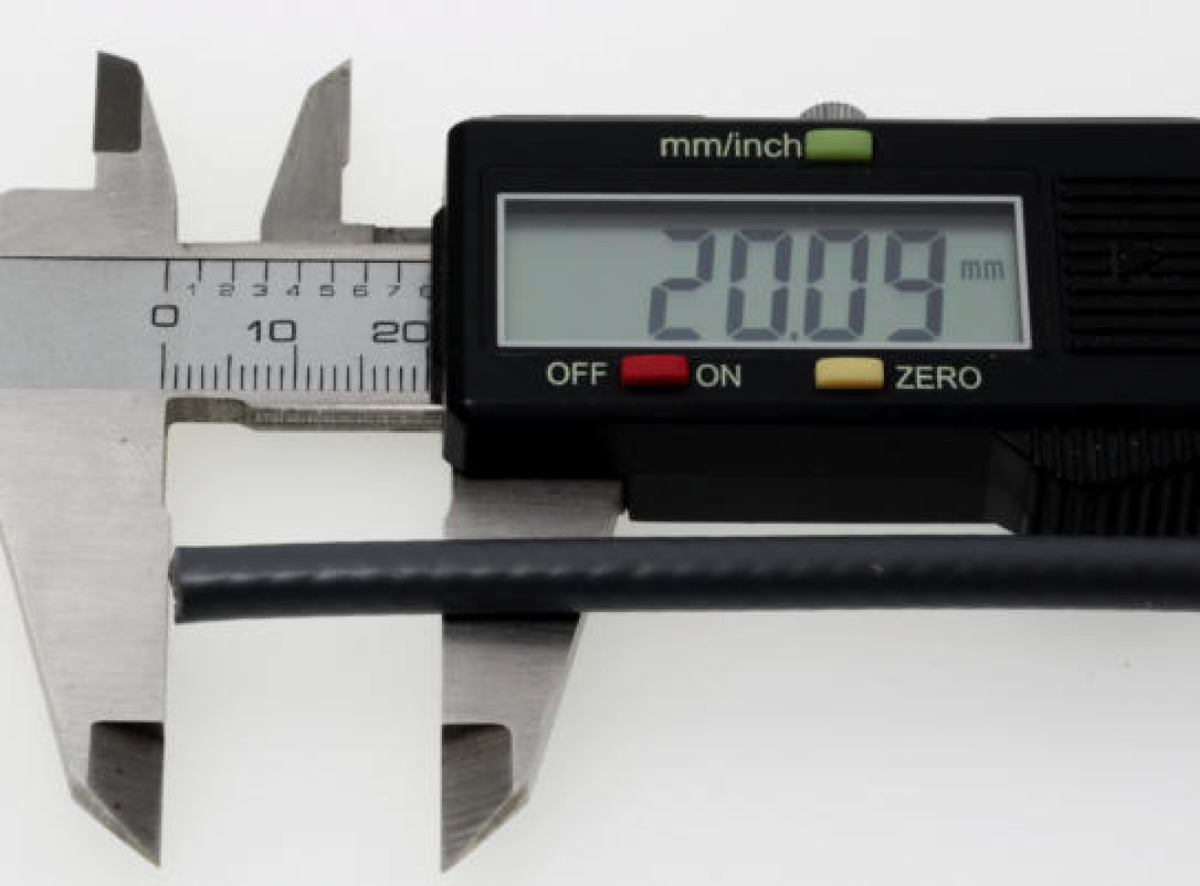

Setzen Sie die Spannschraube, den Anpressring sowie die Gummidichtung auf das Kabel. Schneiden Sie etwa 20 mm von der Außenhaut, wie es auf diesem Bild ersichtlich ist.

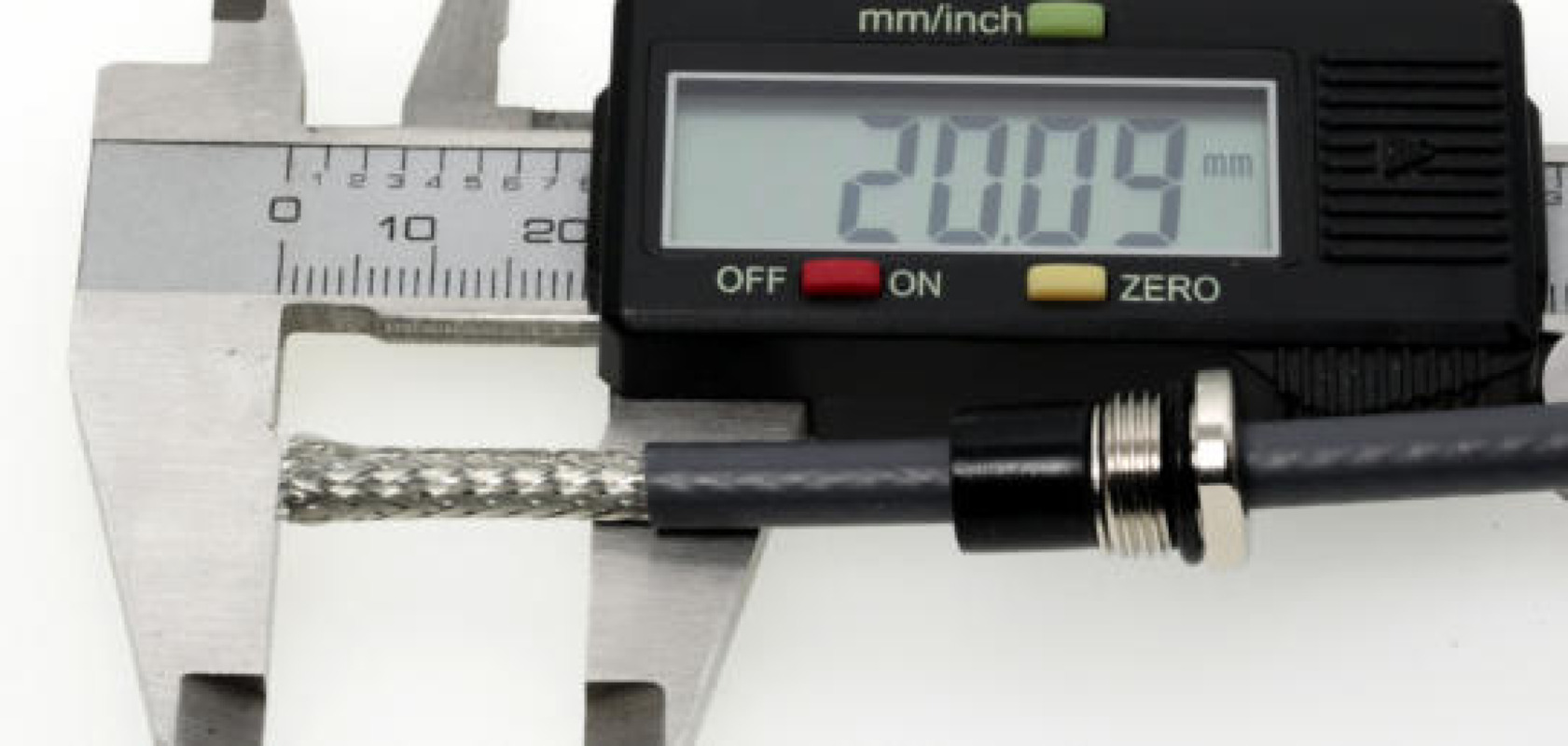

Das Geflecht wird auf die komplette Länge zurückgeschlagen.
Anschließend schieben Sie die Massehülse über die Kupferfolie und unter das Geflecht.

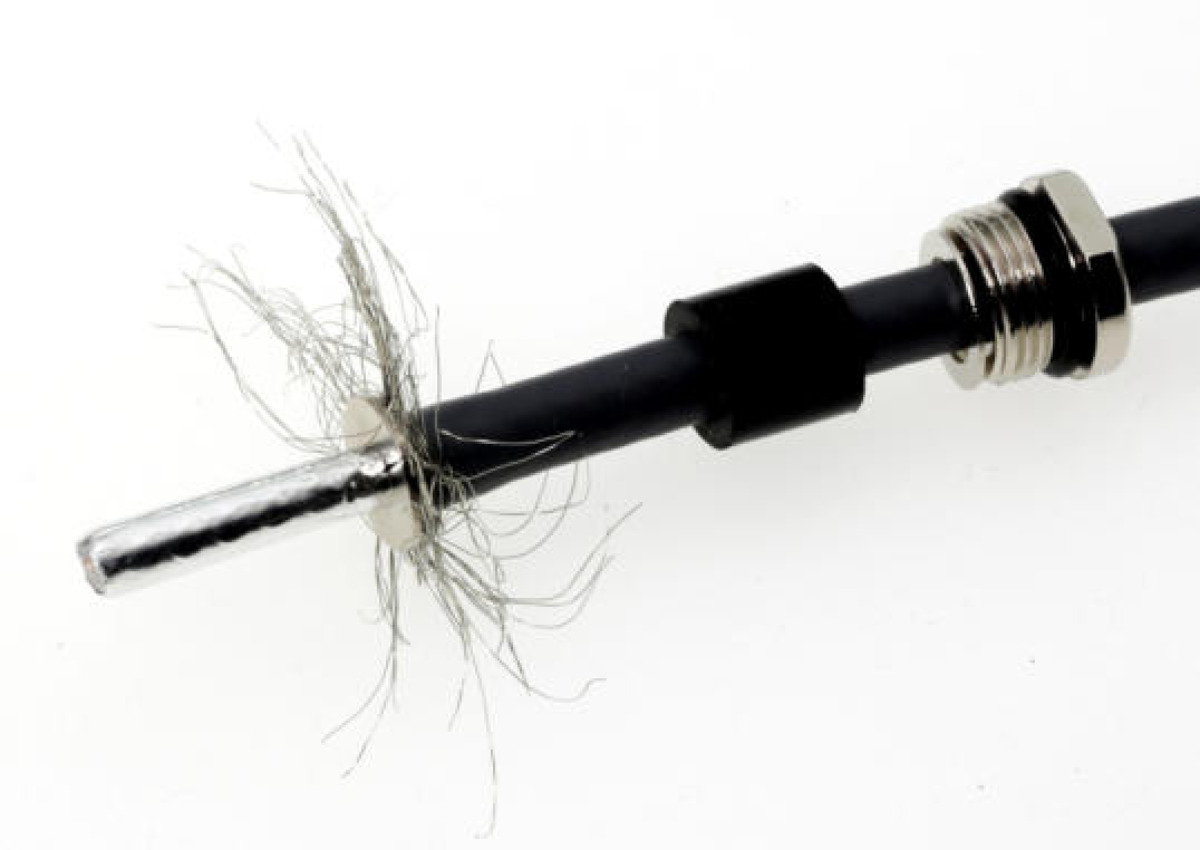

Die Gummidichtung wird an die Massehülse geschoben und das überstehende Geflecht abgeschnitten.

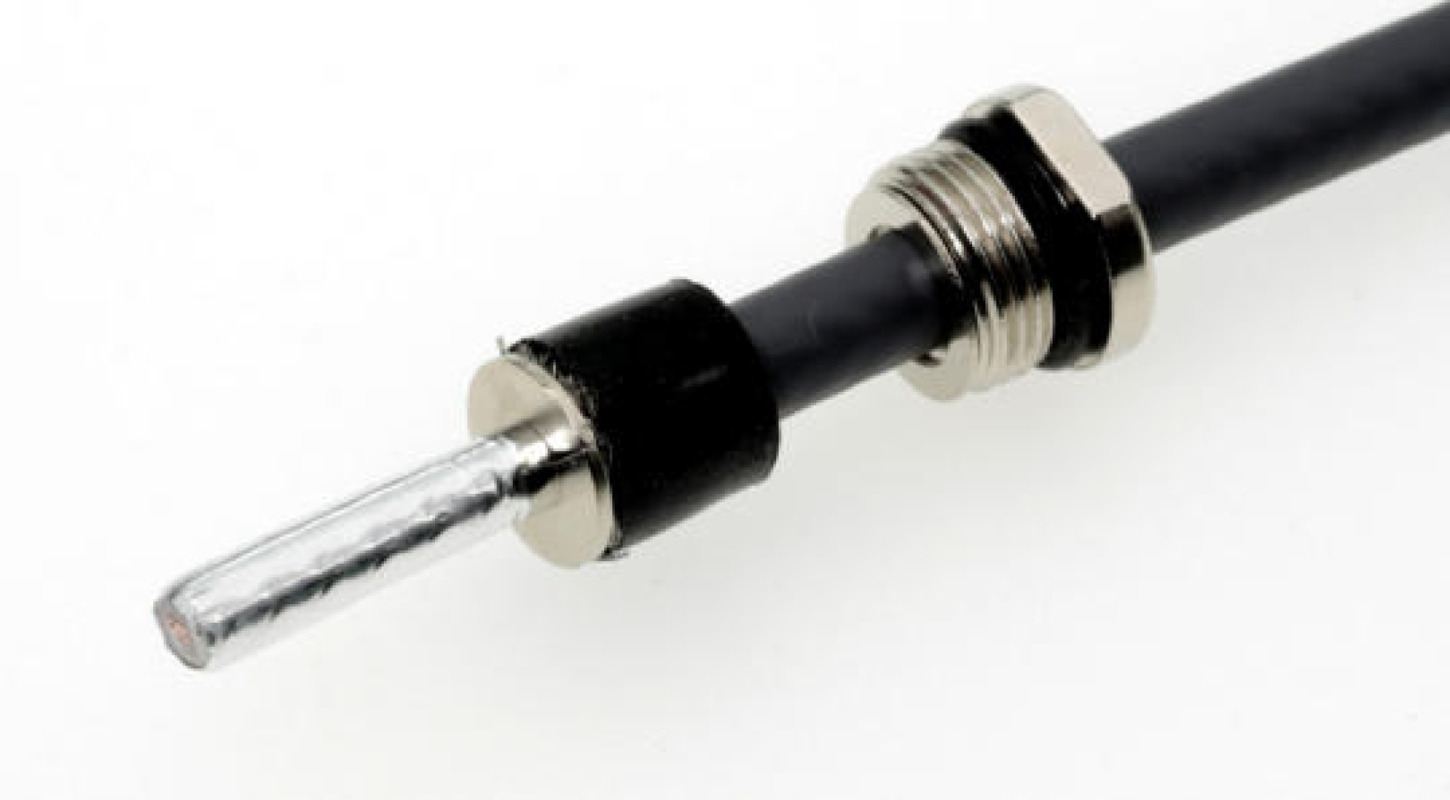

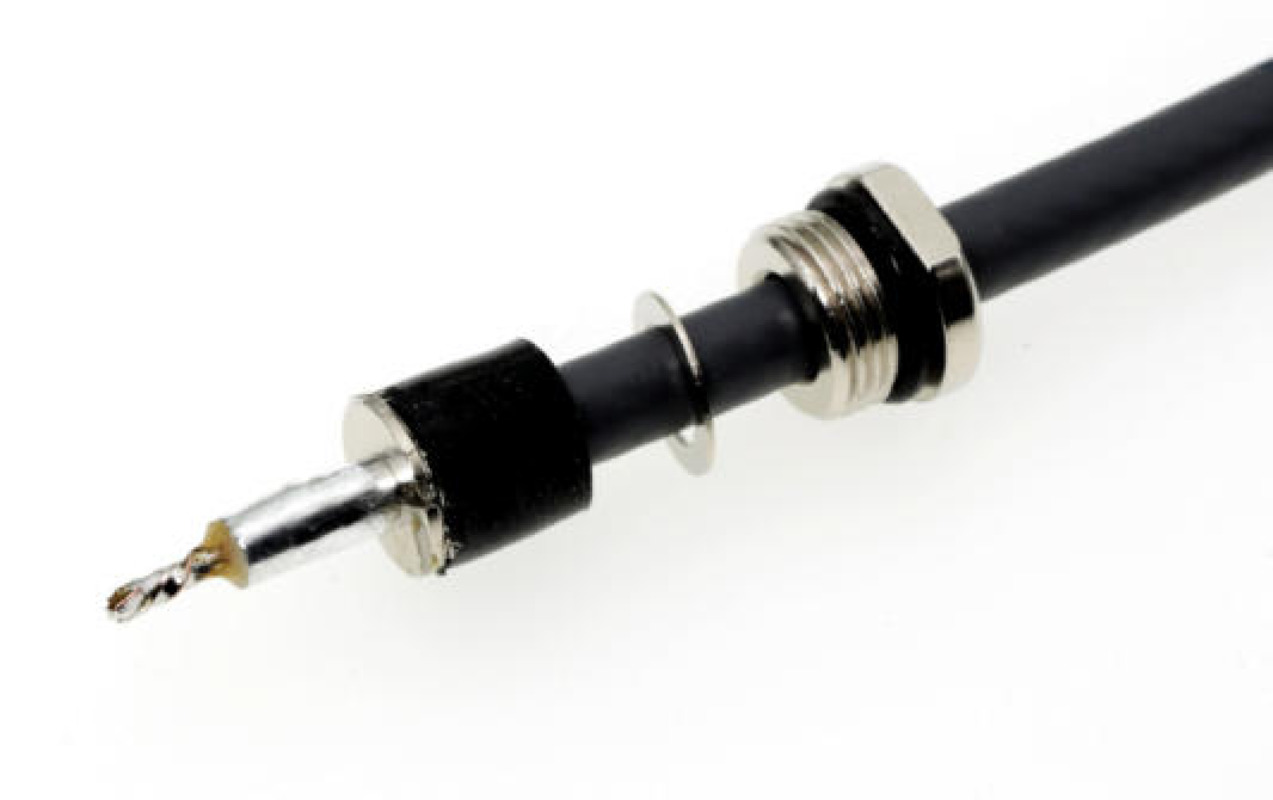

Auf einer Länge von ungefähr 7 mm entfernen Sie die Kupferfolie und das Dielektrikum von der Litze. Anschließend wird die Litze mit Lötpaste und Lötzinn verbunden.

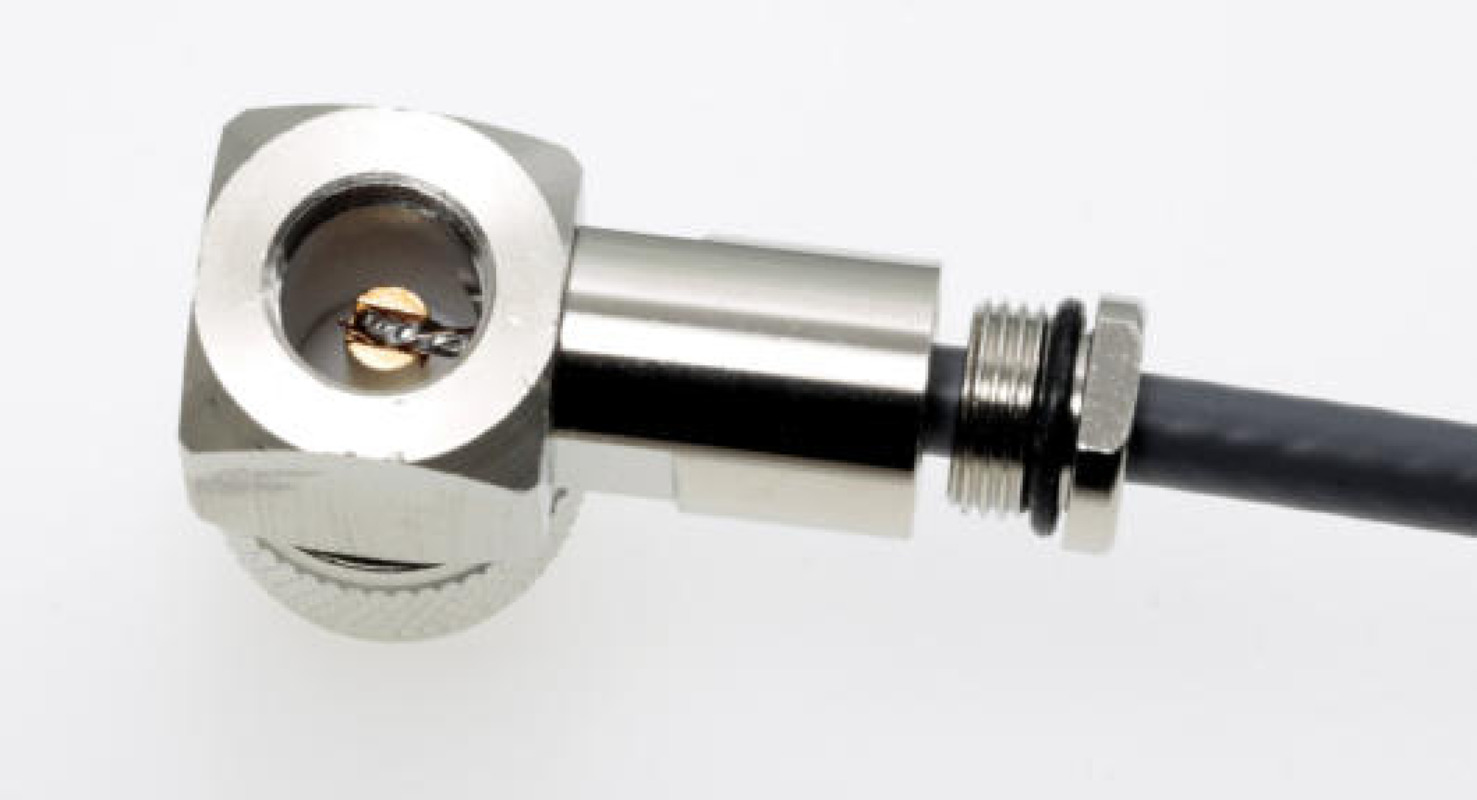

Die Litze wird in die Aufnahme im Stecker geführt, sodass sie bündig mit der Aufnahme abschließt. Die Abschlussschraube wird danach fest angezogen.

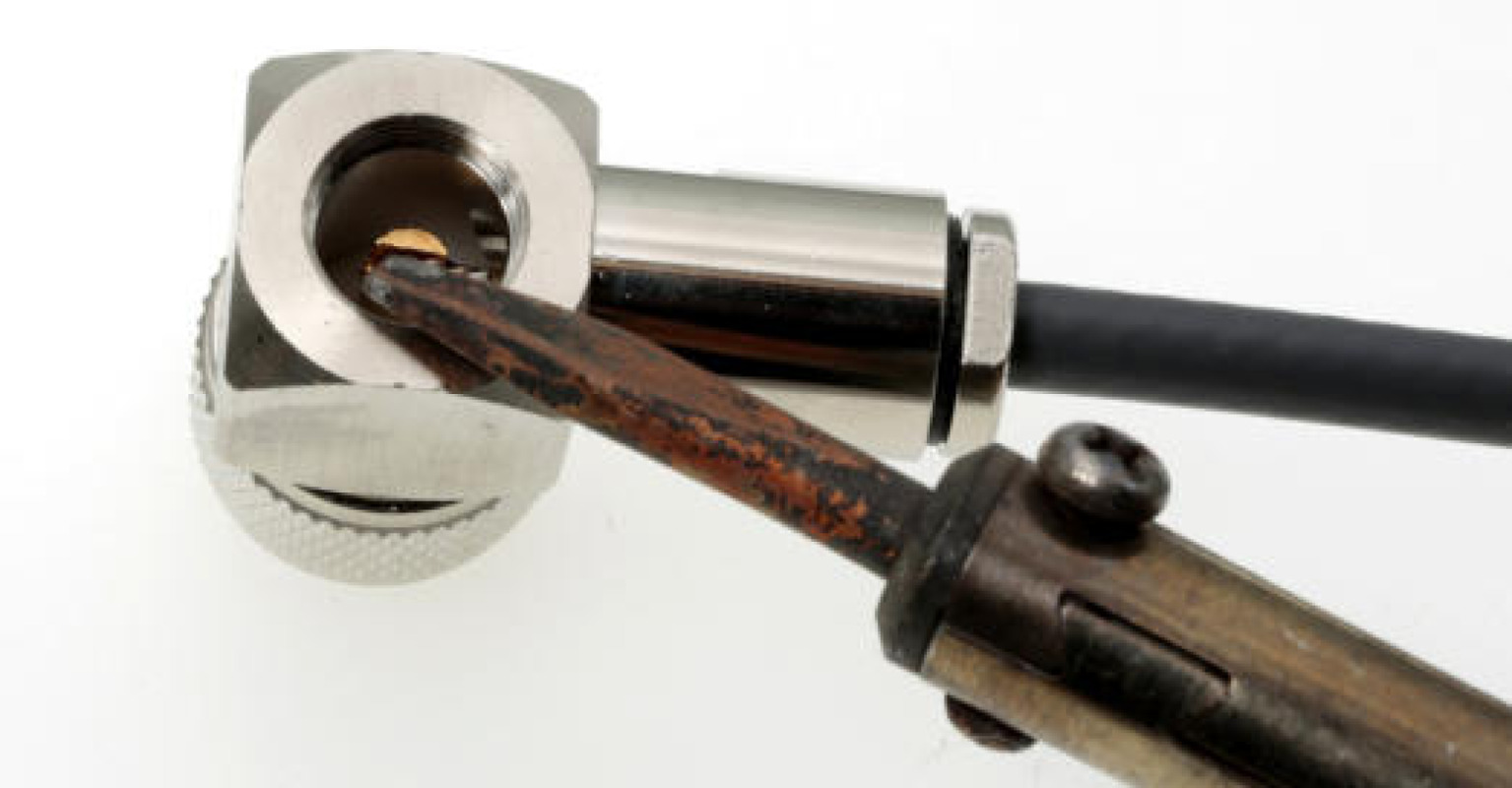

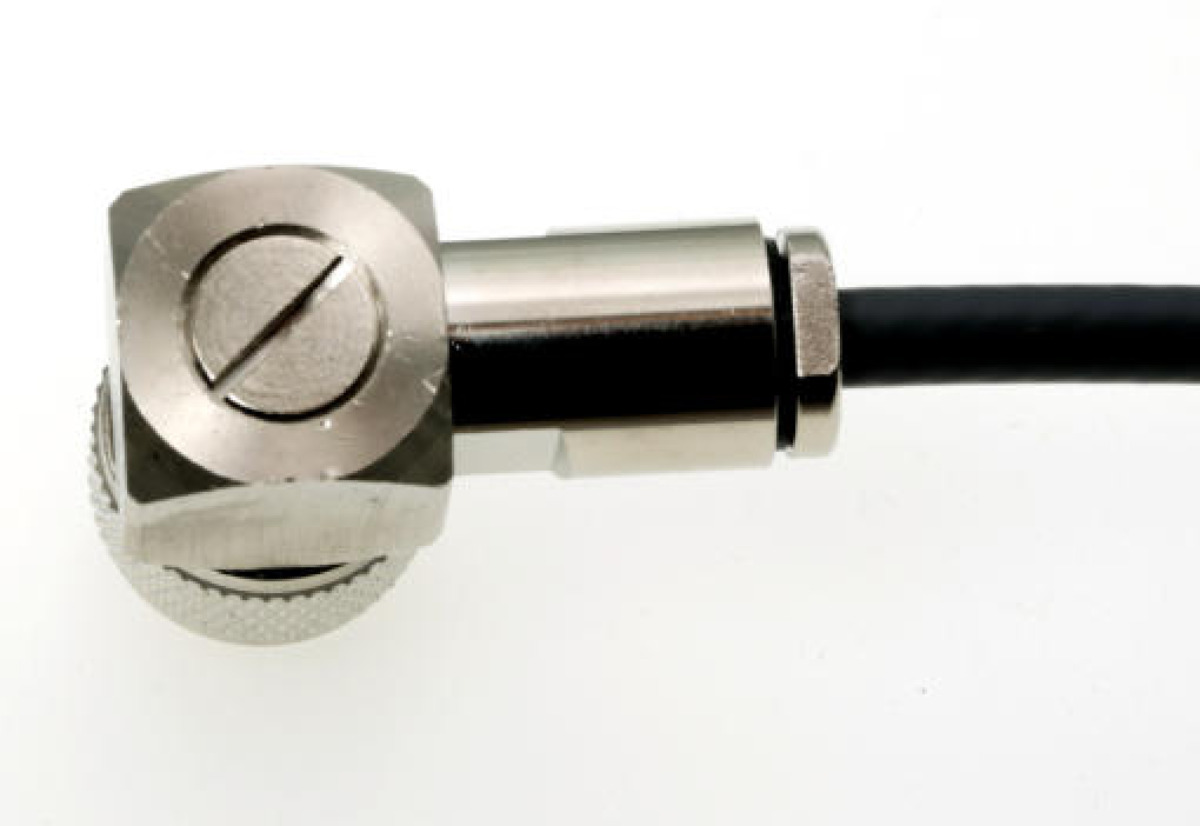

Litze und Aufnahme werden nun mit ausreichend Lötzinn verbunden.
Bitte halten Sie beim Löten immer vorgegebene Sicherheitsvorschriften ein! Vergessen Sie nicht, eine anschließende Kurzschluss- und Durchgangsprüfung zu machen!
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
