TNC-155-m Lötversion
Stecker-Norm: TNC-Stecker
Geeignete Kabel:
H 155 PE , Hyperflex 5
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für den Lötstecker TNC-155m für H 155, H 155 PE, H 155 FRNC, Hyperflex 5 und ähnliche

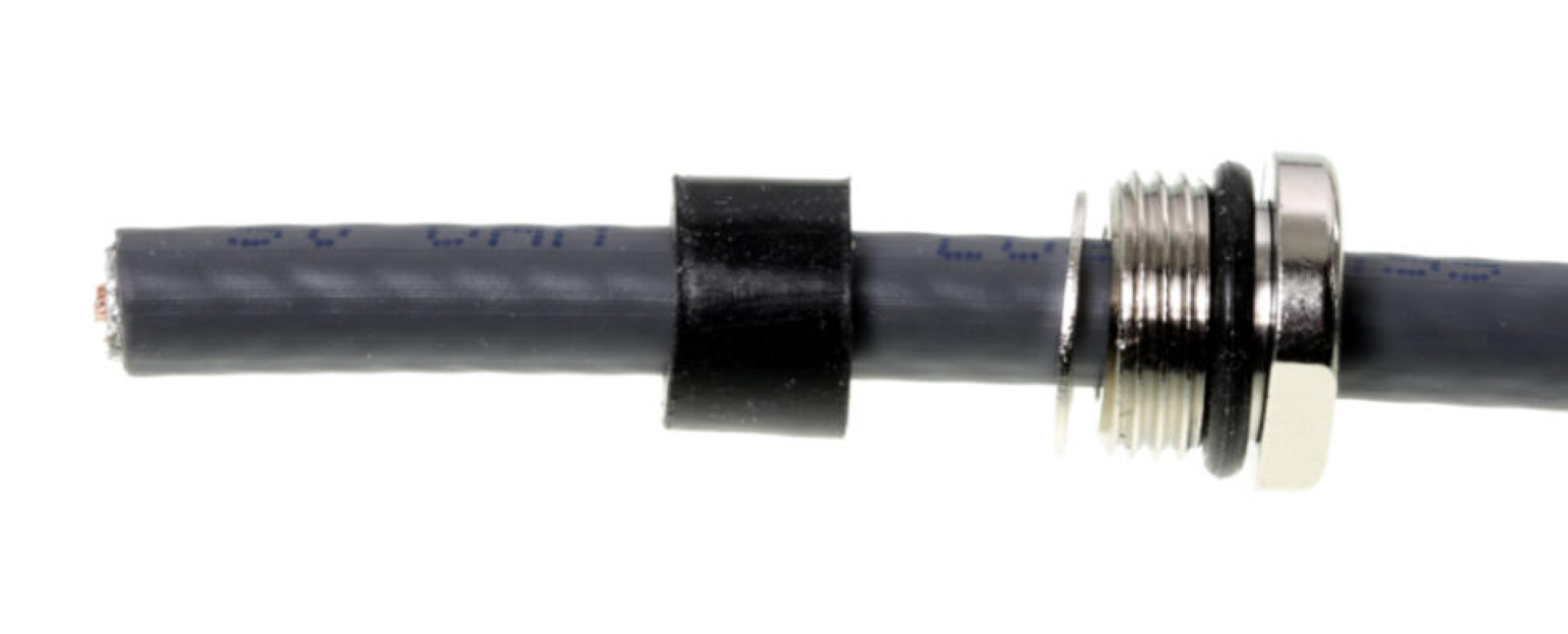

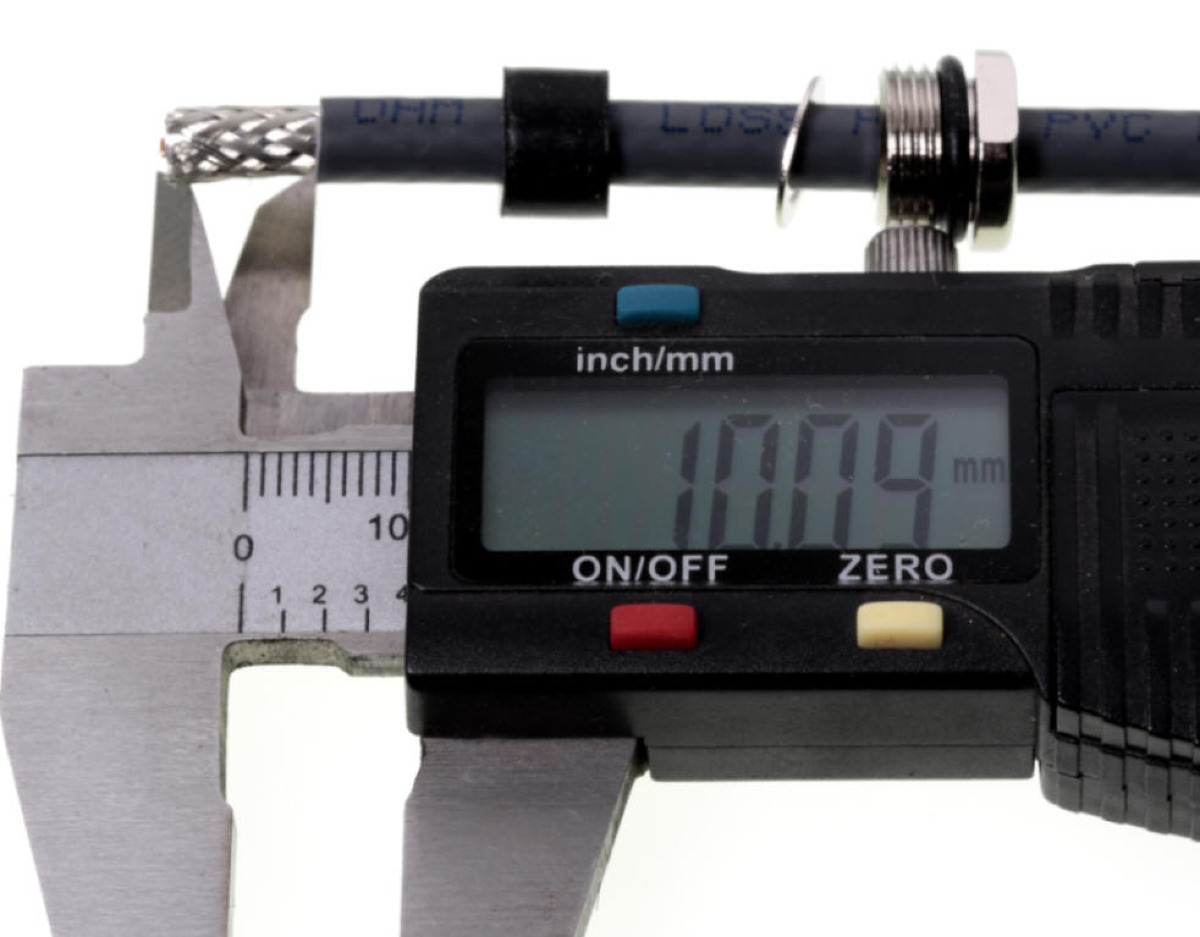

Montageschritte
Stückliste:
- Gehäuse mit TresAlloy-Oberfläche
- PTFE-Scheibe BNC-Passform

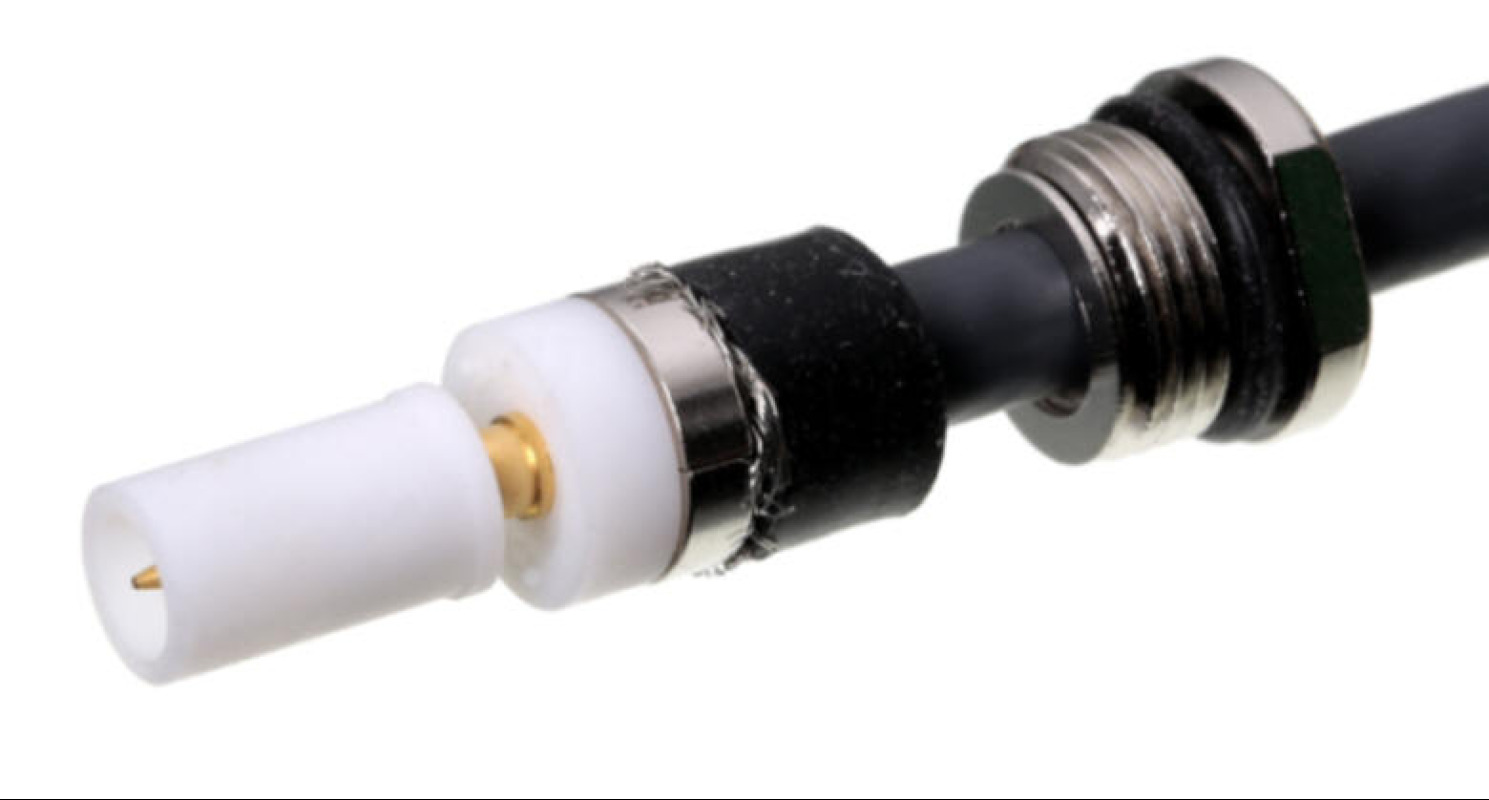

- 1 Mittelkontakt
- doppelt geschlitzte Massehülse
- Gummidichtung
- Andruckring
- Verschlussschraube mit Silikon-Dichtungsring

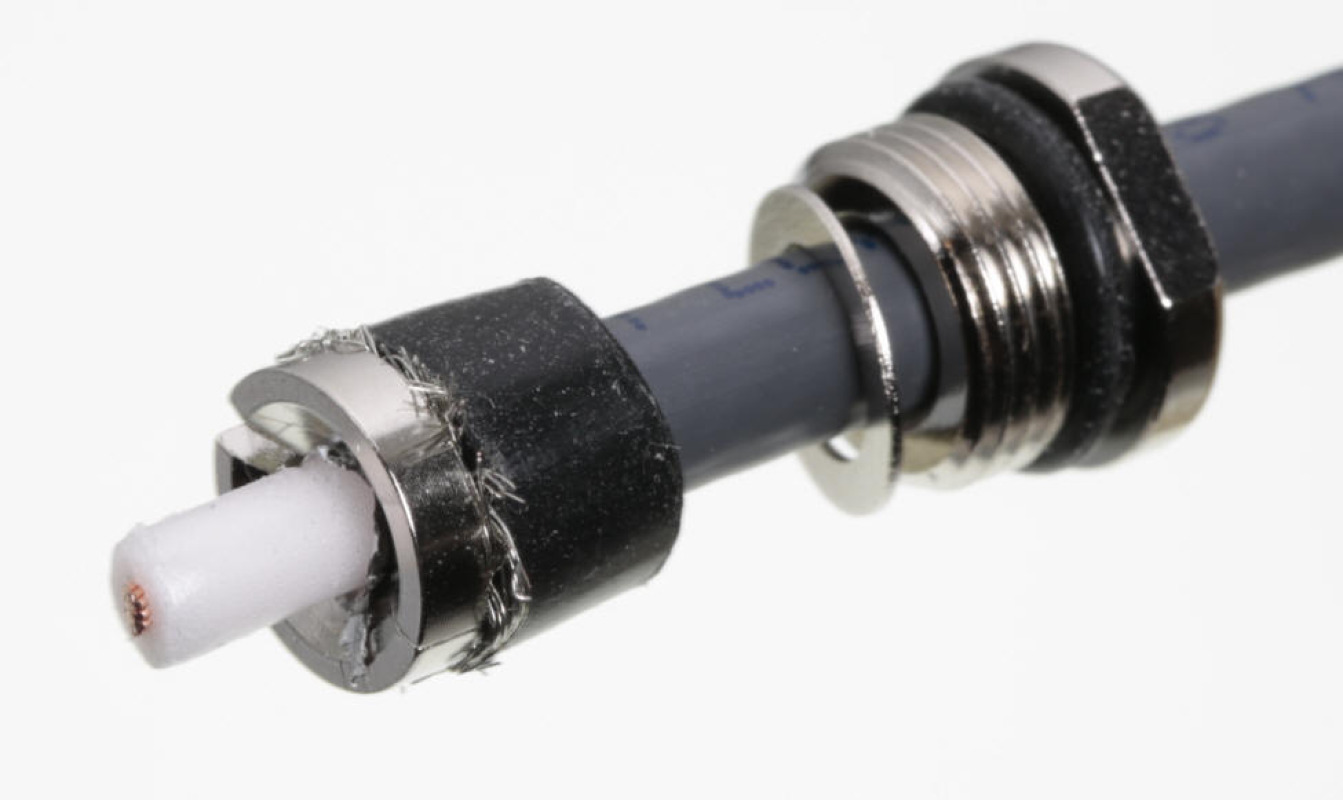

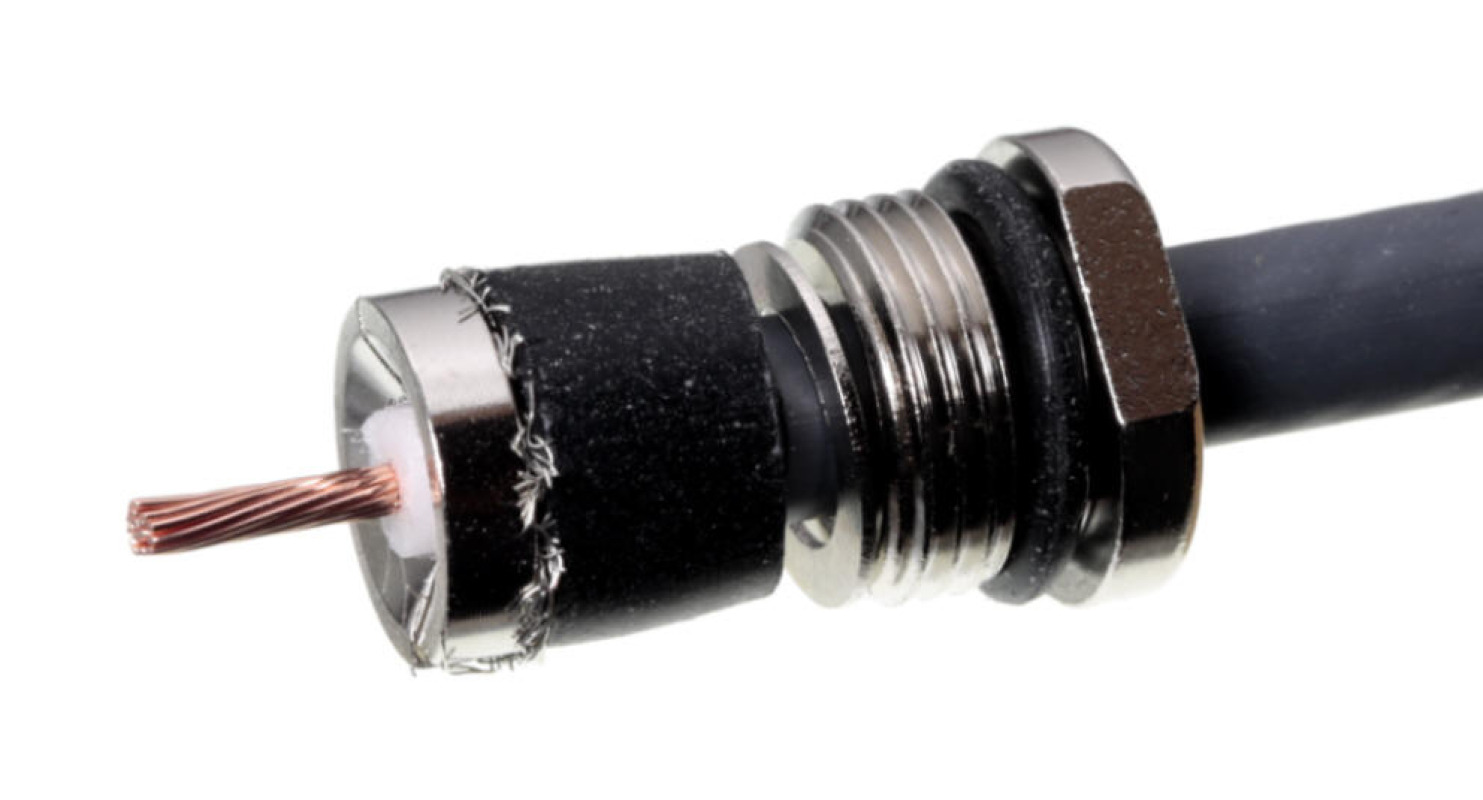

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

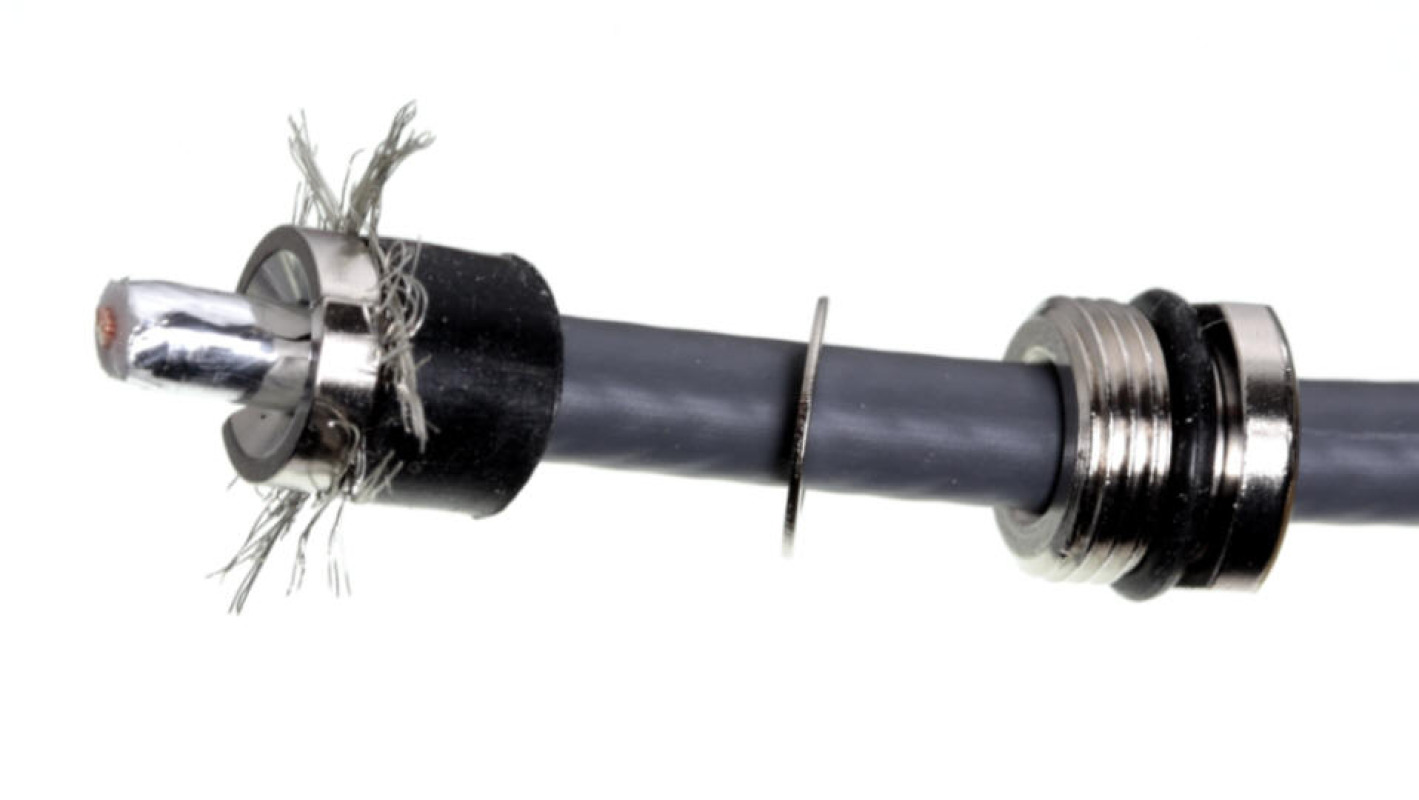

Achten Sie bitte darauf, dass die beschichtete Kupferfolie so weit zurückgeschnitten wird, dass sie nicht in der Vertiefung der Massenverbindungshülse zu sehen ist.

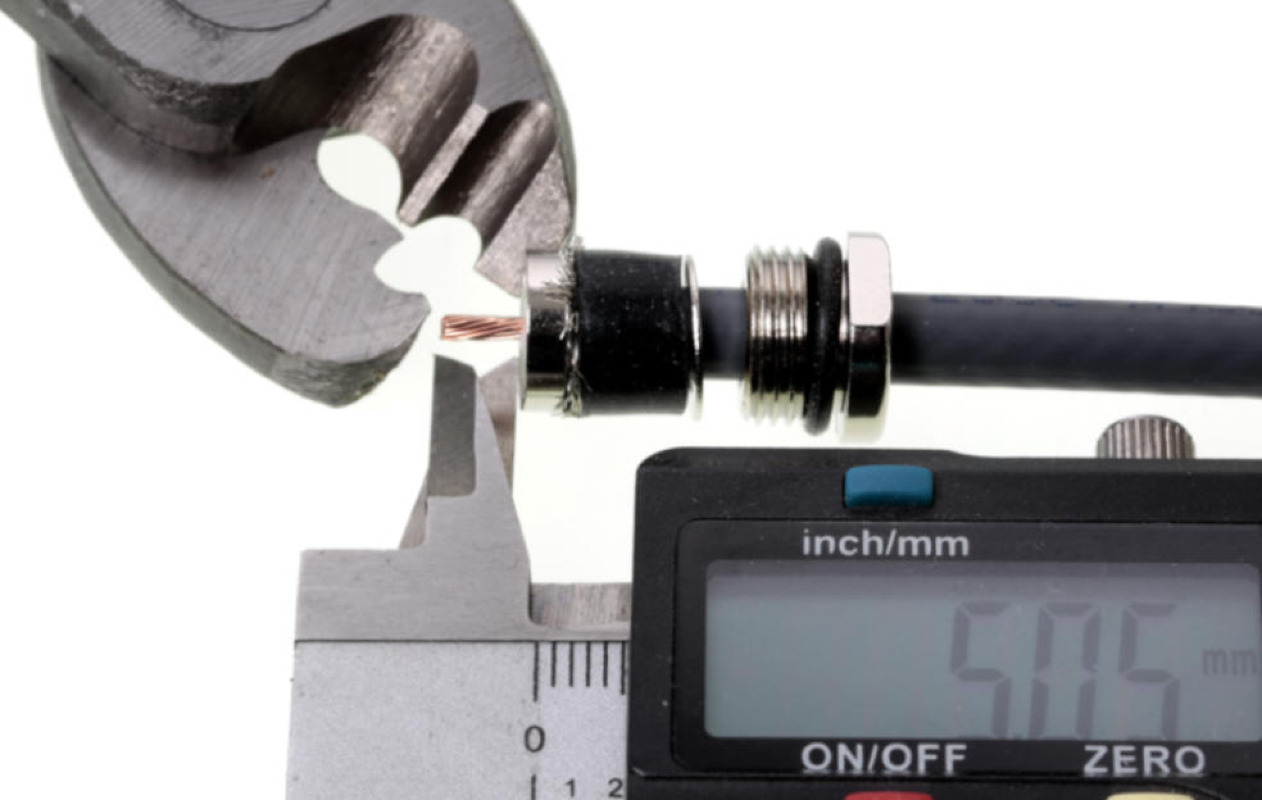

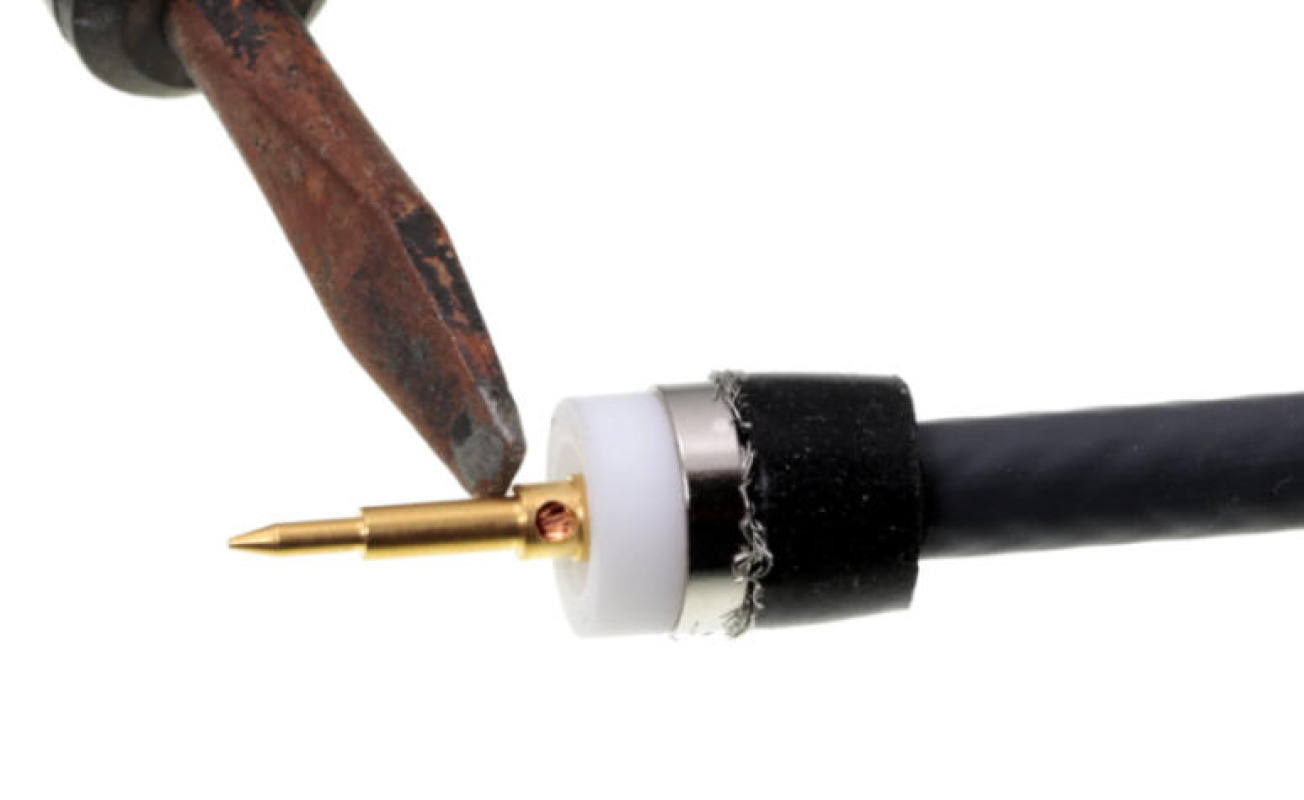

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
