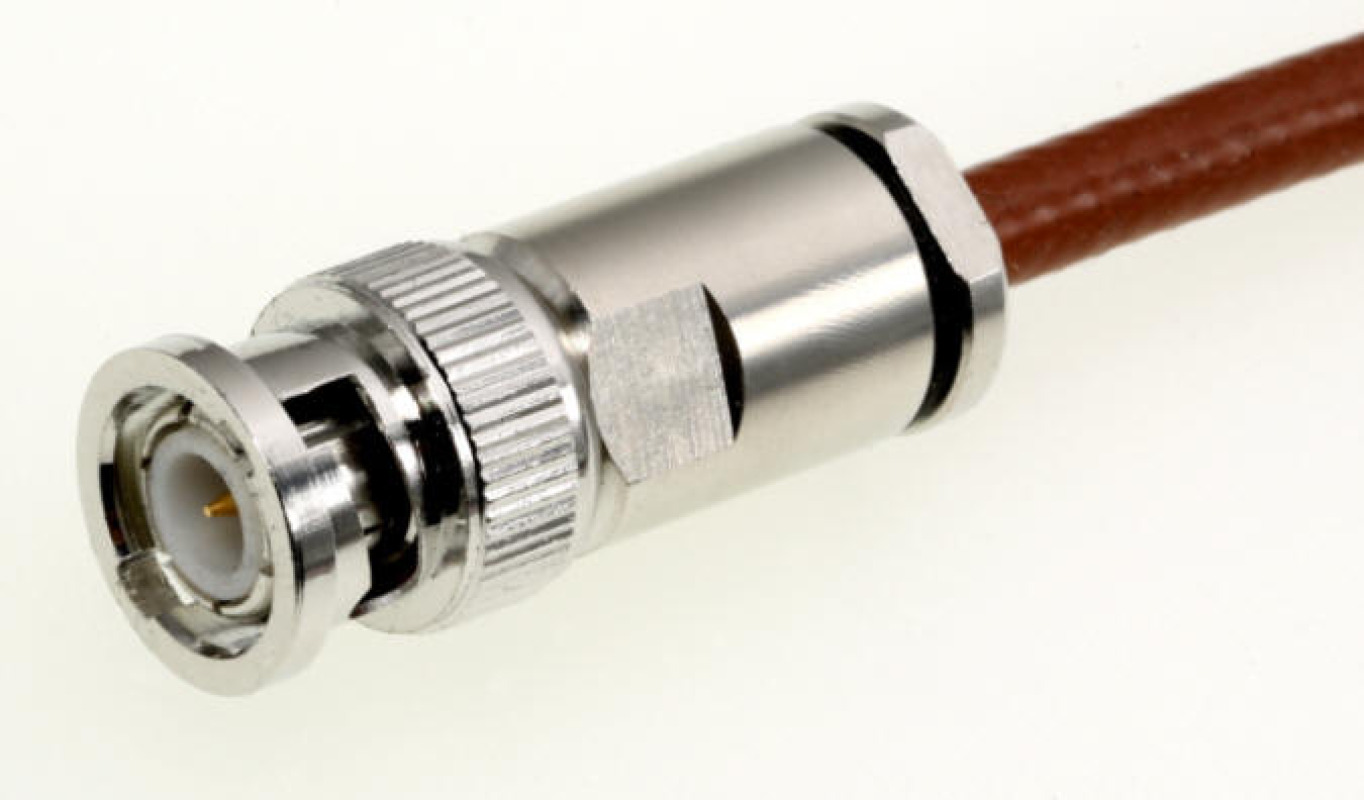

BNC-58-155 TG
Stecker-Norm: BNC-Stecker
Geeignete Kabel:
Airborne 5, Aircell 5, RG 58, RG 142, RG 400, Hyperflex 5, H 155, LMR 240 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
| Nr. | Bezeichnung |
|---|---|
| 1 | BNC 58-155 |
| 2 | unser BNC-Löt-Stecker |
| 3 | PTFE-Dielektrikum, vergoldeter Mittelstift, diamagnetisch |
| 4 | BNC-Stecker für RG 58 U, RG 58 C/U, RG 223 U, RG 142, RG 400, Aircell 5, Airborne 5, H 2005, H 155, Hyperflex 5, H 155 FRNC, und ähnliche |
hier verwendetes Kabel: PTFE Kabel RG 142 used cable for assembly: PTFE cabRG 142

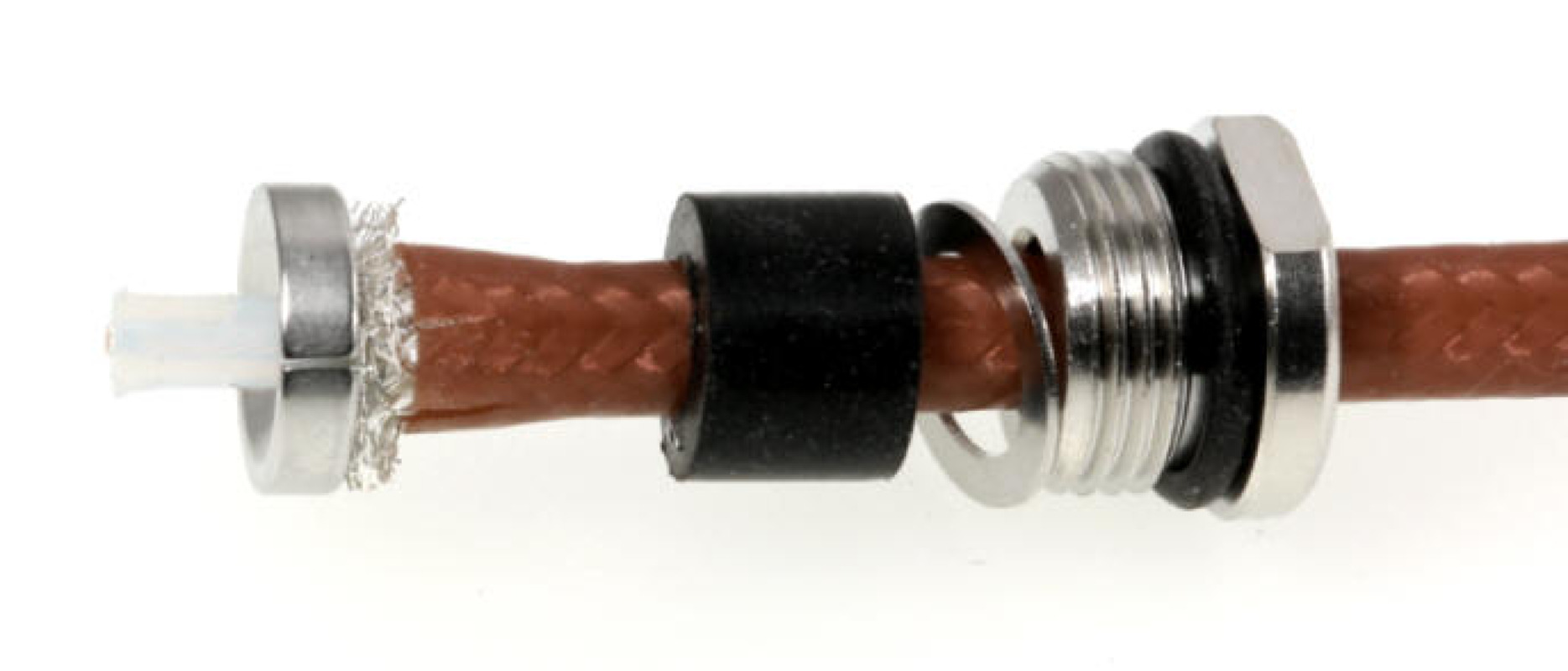

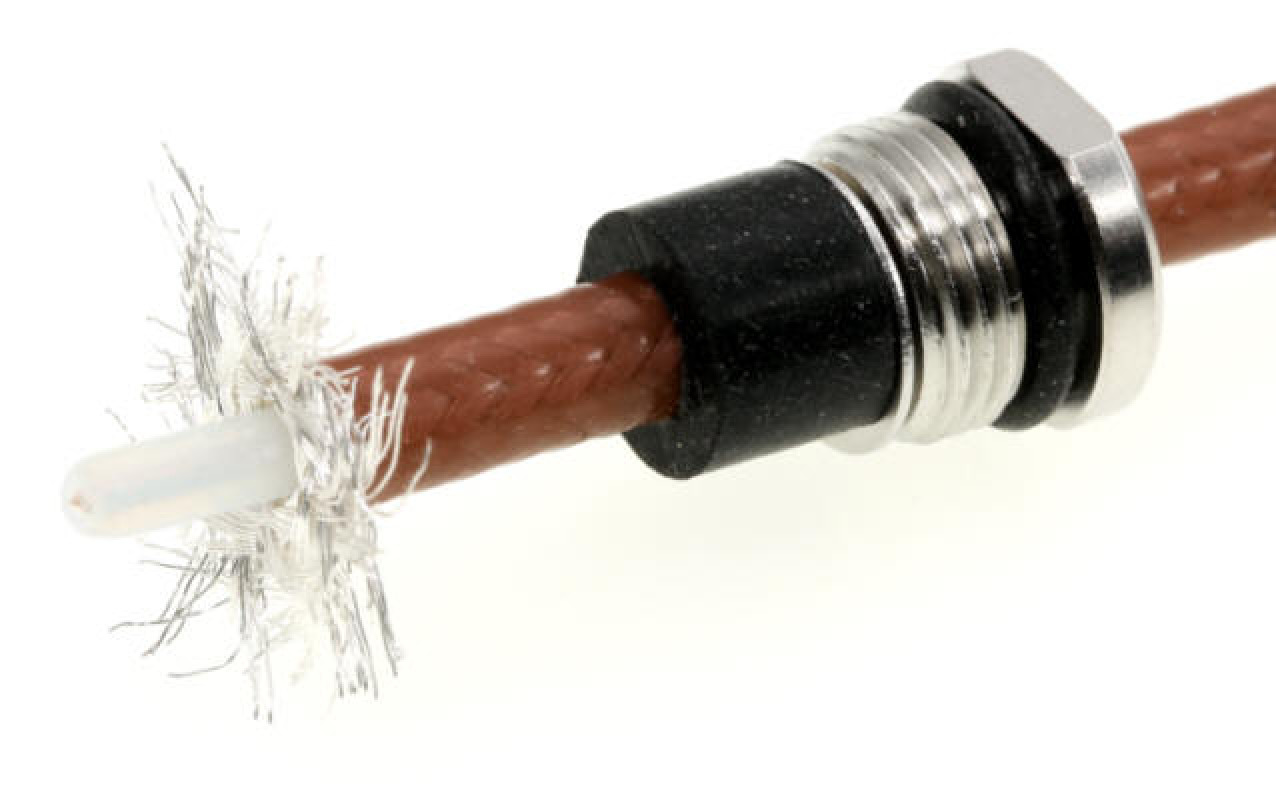

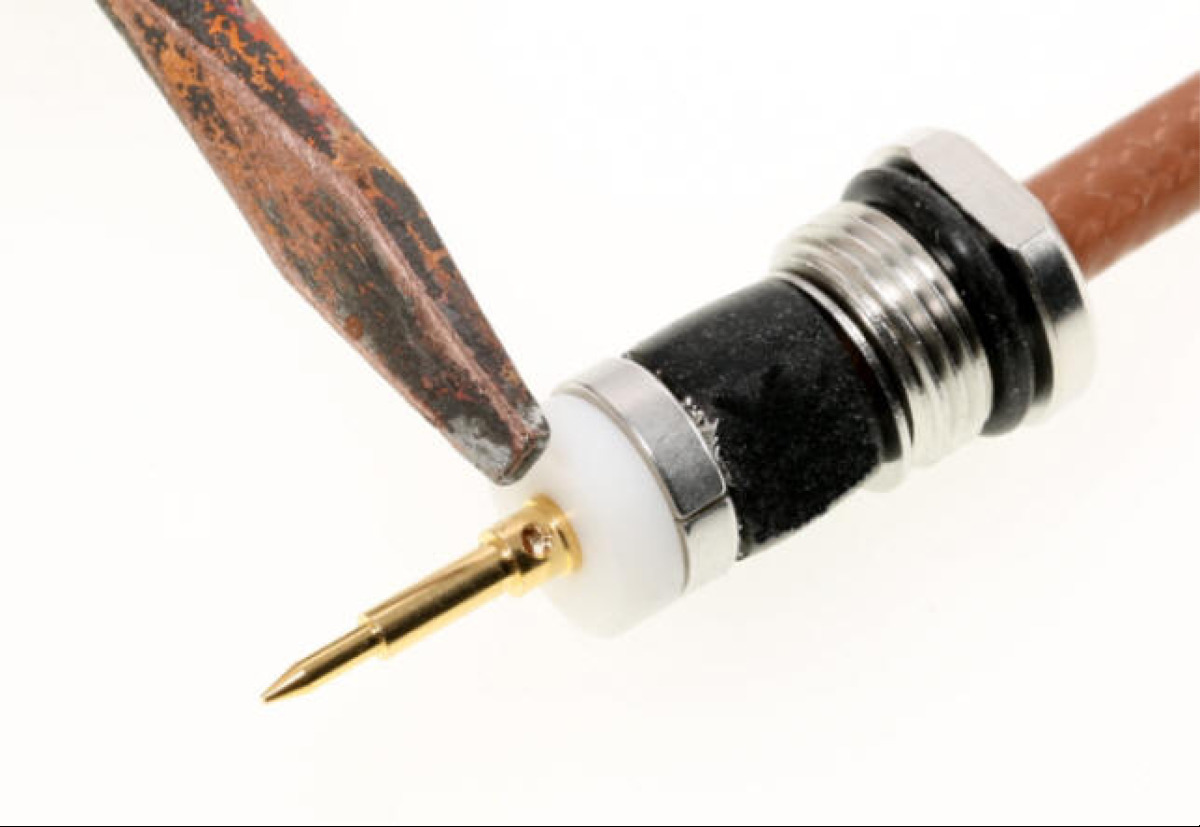

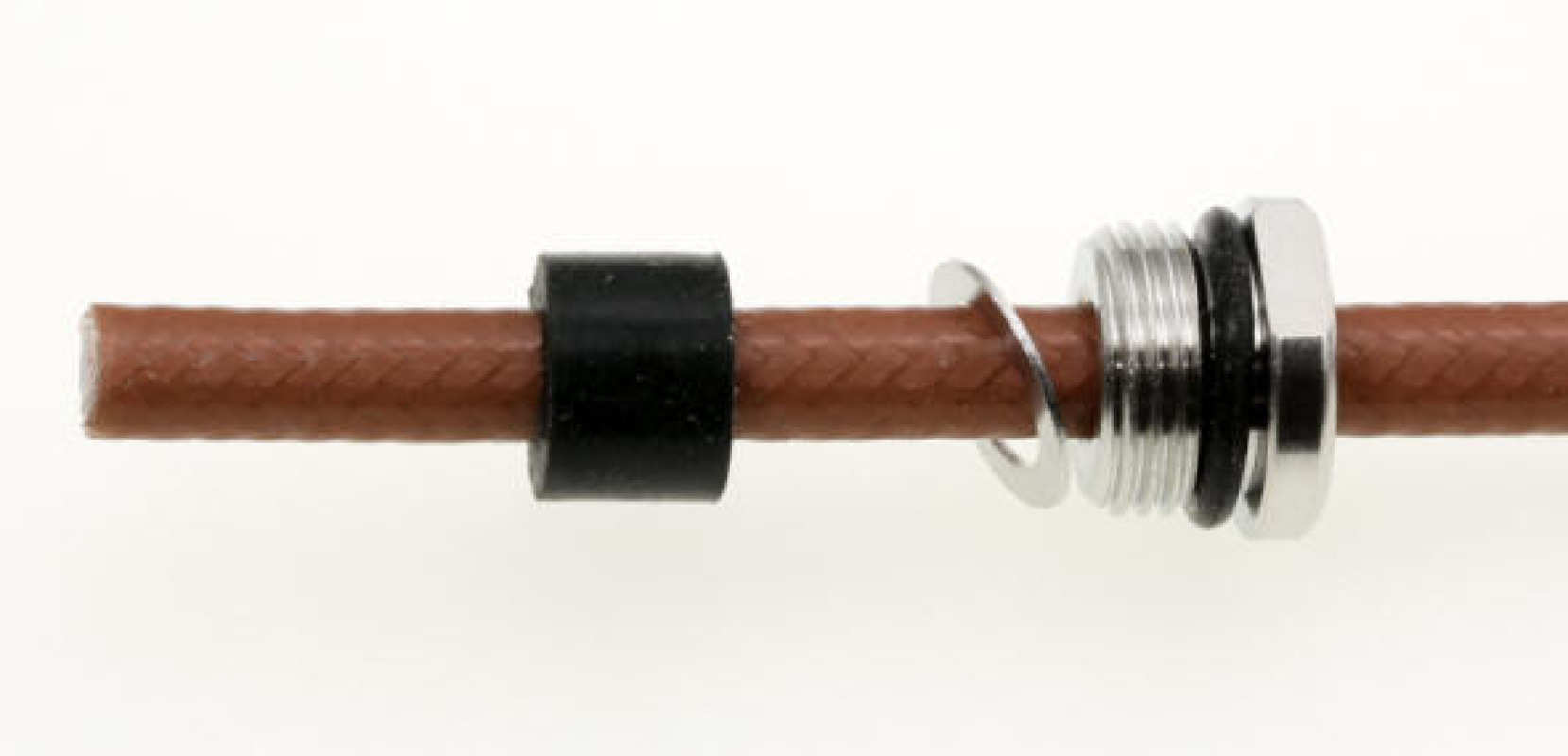

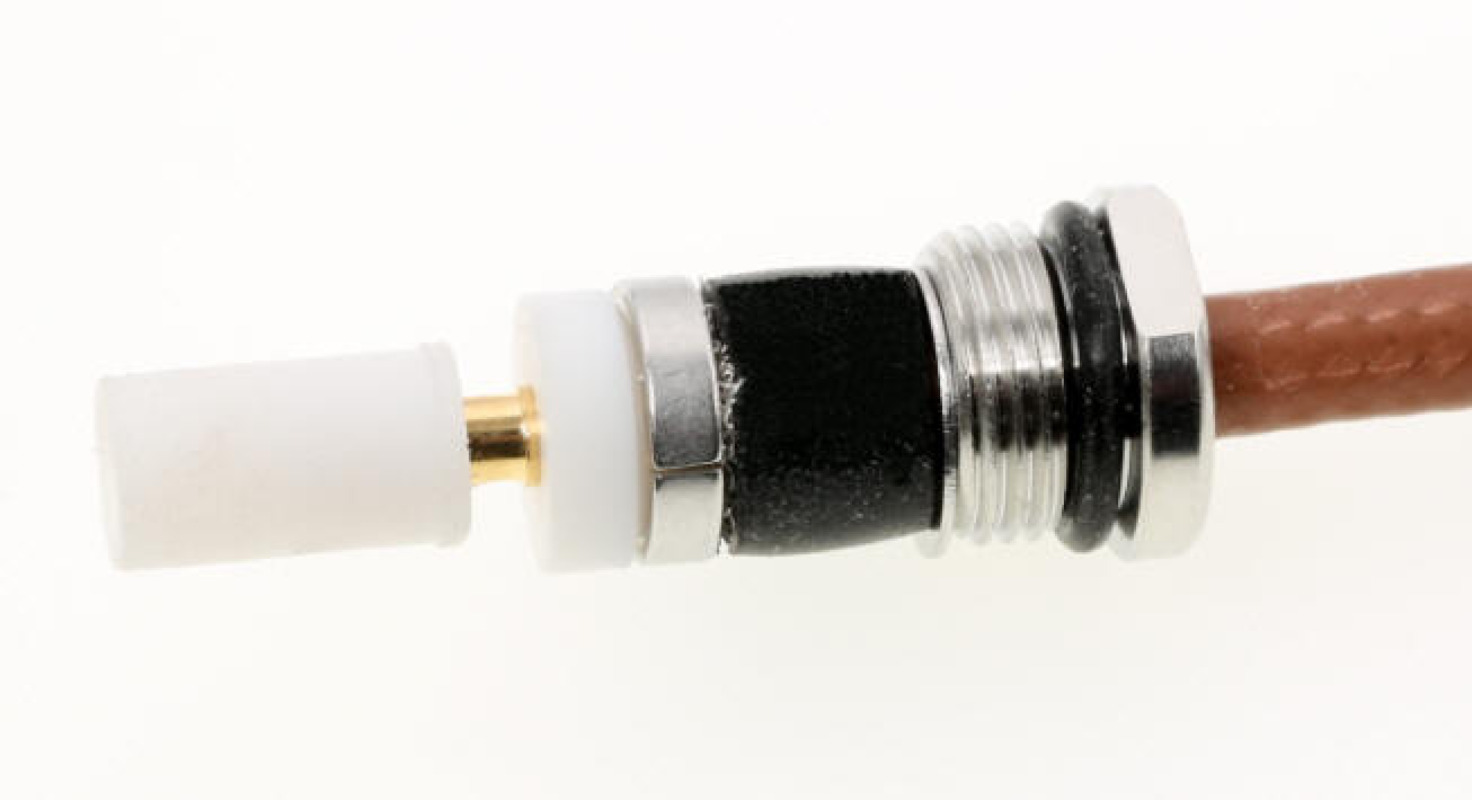

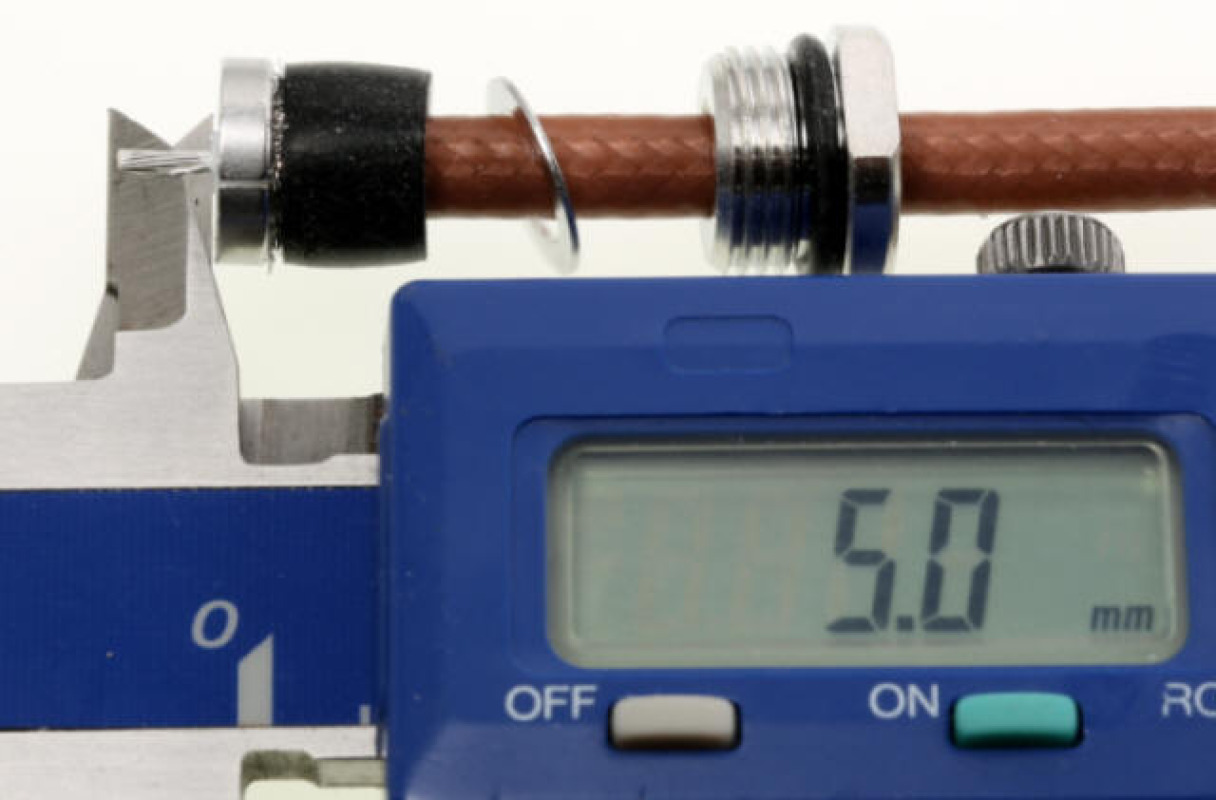

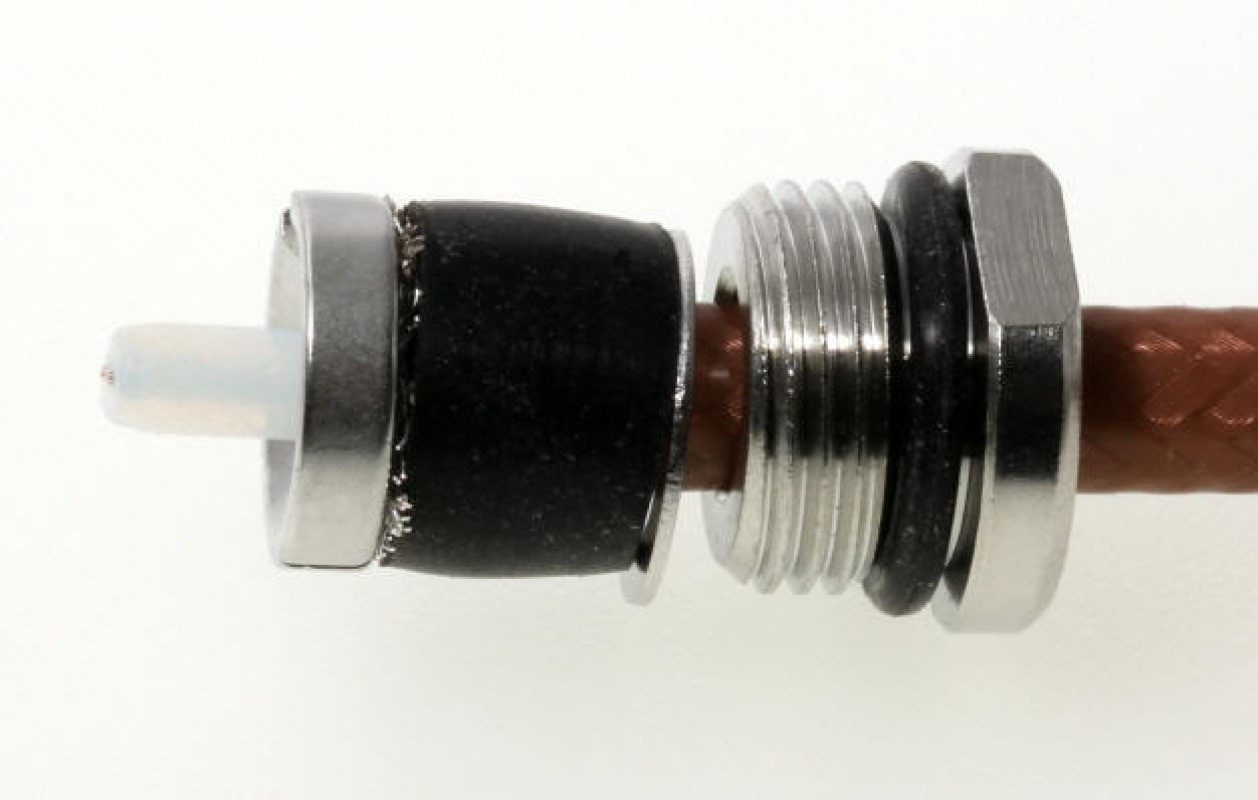

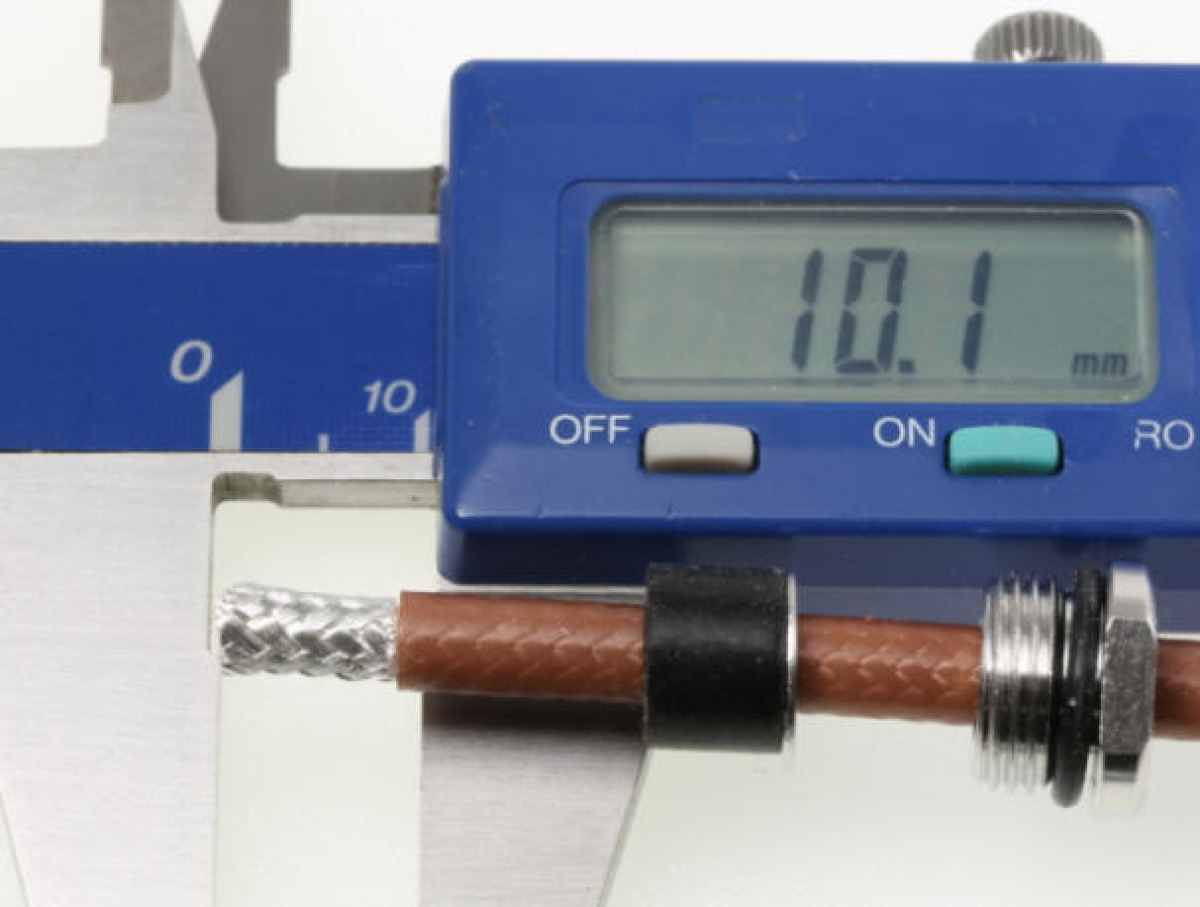

Montageschritte

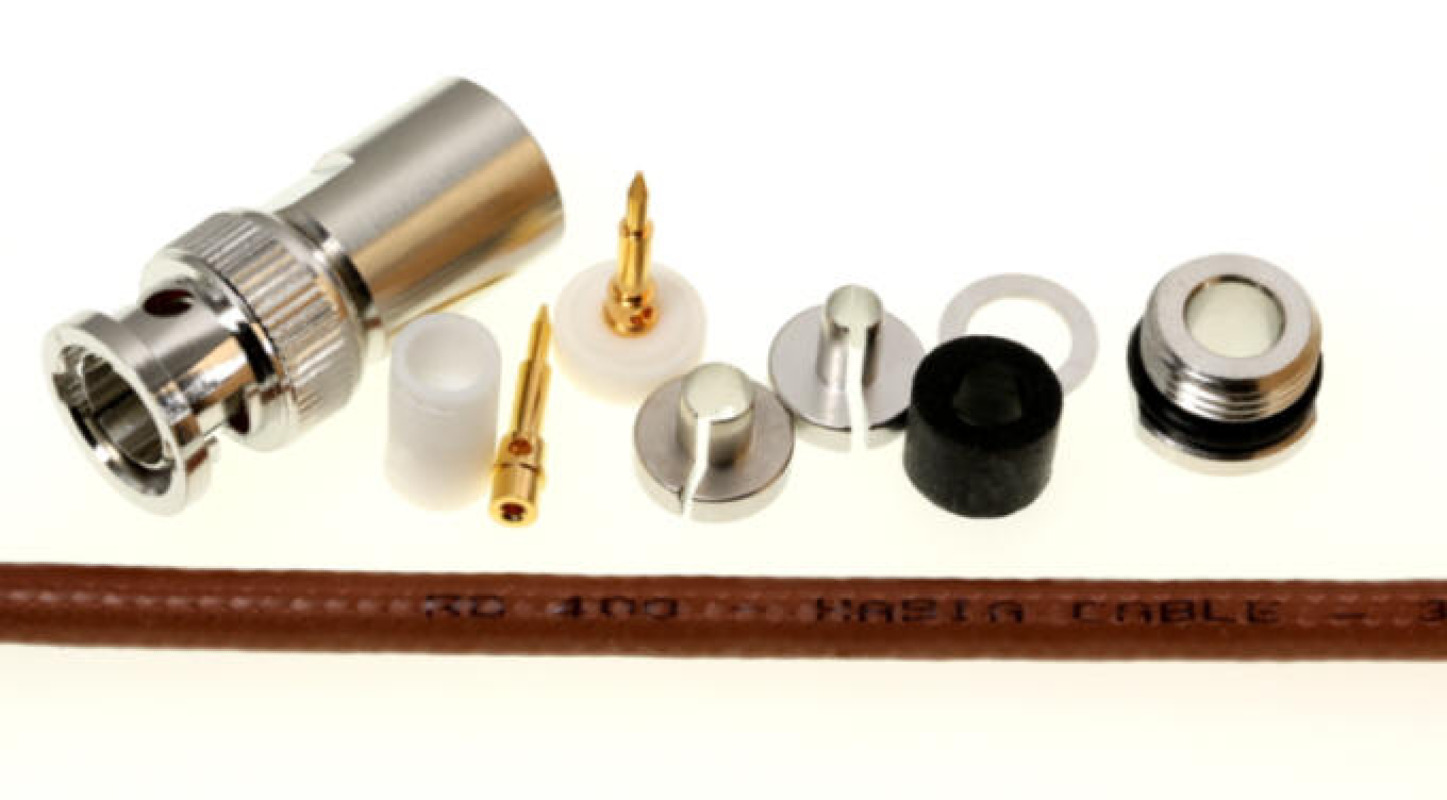

Der Stecker BNC 58-155 ist mit 2 verschiedenen Mittelstiften und 2 verschiedenen Massehülsen ausgerüstet. Somit ist er für fast alle 4,9 bis 5,4 mm montierbar.

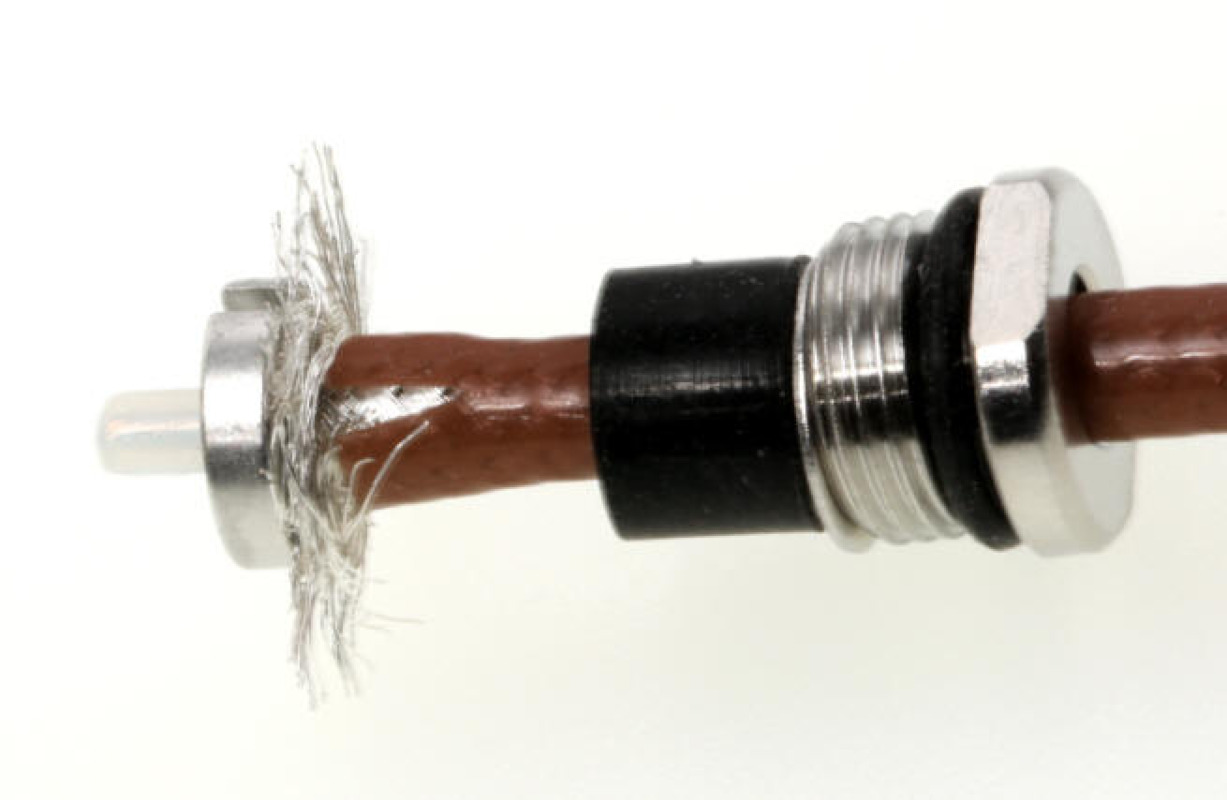

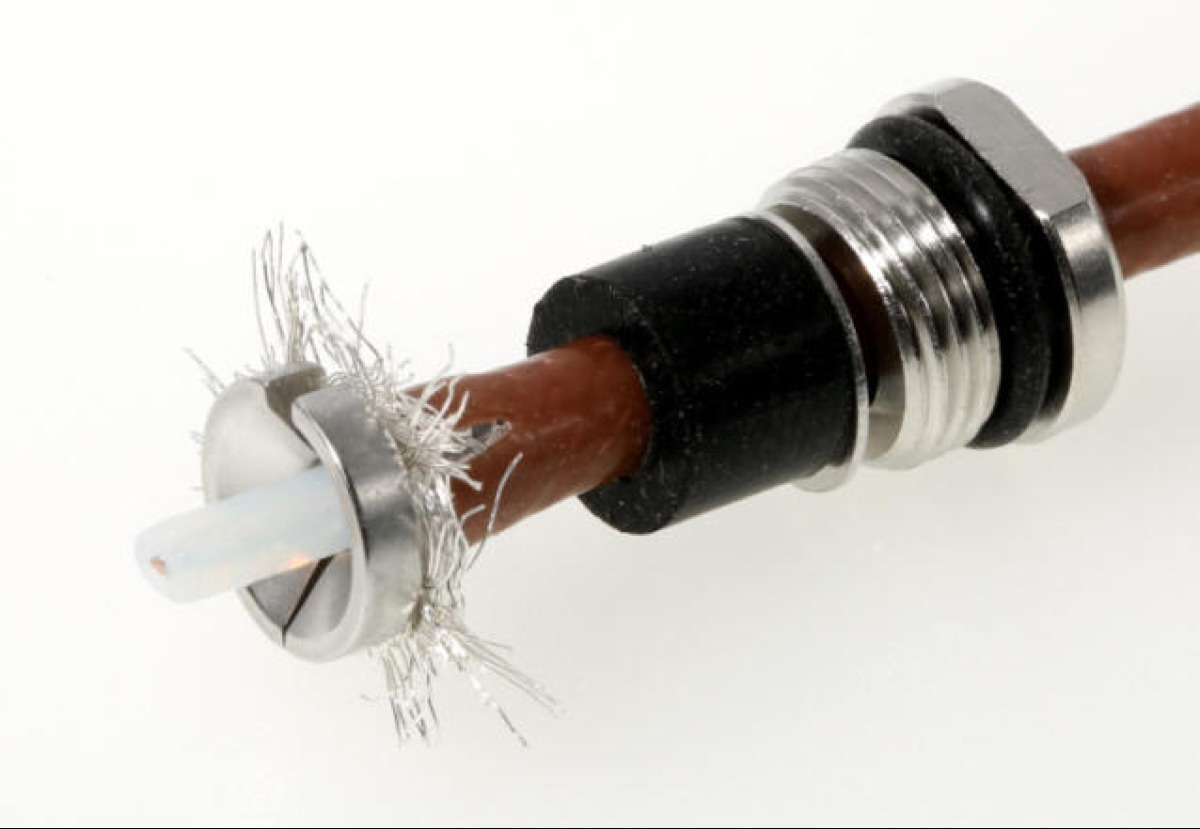

Die Masseverbindungshülse (5) muss zwischen Folie und Geflecht.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
