RG 316 U
Artikel-Nr.: 17316
Meterware
Rollenware
3,75 € / m für Privatkunden
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
Restposten
25 % RabattHersteller Verpackungseinheit
Eigenschaften
- Außenmantel FEP
- Dielektrikum PTFE
- Einfachschirmung
- Durchmesser: 2,7mm
- Kabelgruppe: LMR100
- Anwendungsgebiete: Breitband-Kommunikation, Automobil, Antennen- und Funkanwendung, Messtechnik
- flexibel
- Farbe: sand
- Impedanz: 50 Ω
RG 316 U
Artikel-Nr.: 17316
3,75 € / m
Technische Daten
Technische Daten
| Durchmesser | 2,7 mm |
| Biegeverhalten | flexibel |
Eigenschaften
| Außenmantel FEP | ja |
| Dielektrikum PTFE | ja |
| Einfachschirmung | ja |
| Farbe |
sand
|
Kabeldämpfung bei 20°C
Dämpfungswerte bei 20°C
| Frequenz (MHz) | Dämpfung (dB/100m) |
|---|---|
| 5 | 7,00 |
| 10 | 9,00 |
| 50 | 19,00 |
| 100 | 28,00 |
| 200 | 37,00 |
| 300 | 45,00 |
| 500 | 60,00 |
| 600 | 66,00 |
| 800 | 78,00 |
| 1000 | 93,00 |
| 1350 | 103,00 |
| 1500 | 109,00 |
| 1750 | 119,00 |
| 2150 | 134,00 |
| 2250 | 138,00 |
| 2500 | 147,00 |
| 2750 | 155,00 |
| 3000 | 163,00 |
Rückflussdämpfungswerte
| Frequenz (MHz) | Rückflussdämpfung (dB) |
|---|---|
| 30-300 | - |
| 300-600 | - |
| 600-1000 | - |
| 1000-2000 | - |
| 2000-3000 | - |
Schirmungsmaß
| Frequenz (MHz) | Schirmungsmaß (dB) |
|---|---|
| 100-900 | >40 |
| 900-2000 | - |
| 2000-3000 | - |
Belastbarkeit
| Frequenz (MHz) | Leistung (W) |
|---|---|
| 5 | 1.867 |
| 10 | 1.320 |
| 50 | 590 |
| 100 | 417 |
| 200 | 295 |
| 300 | 241 |
| 500 | 187 |
| 600 | 170 |
| 800 | 148 |
| 1000 | 132 |
| 1350 | 114 |
| 1500 | 108 |
| 1750 | 100 |
| 2150 | 90 |
| 2250 | 88 |
| 2500 | 83 |
| 2750 | 80 |
| 3000 | 76 |

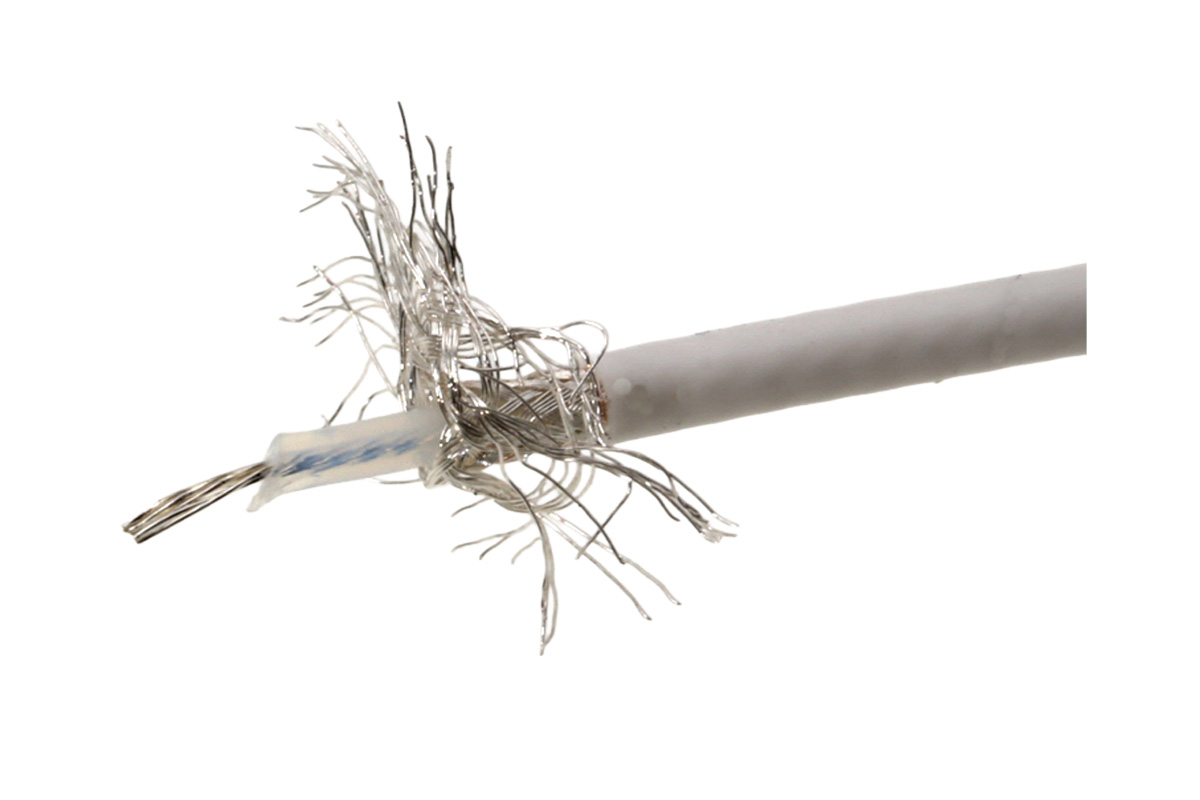

ähnliche Kabel
Filter:
Für diese Filterauswahl gibt es kein passendes Kabel.

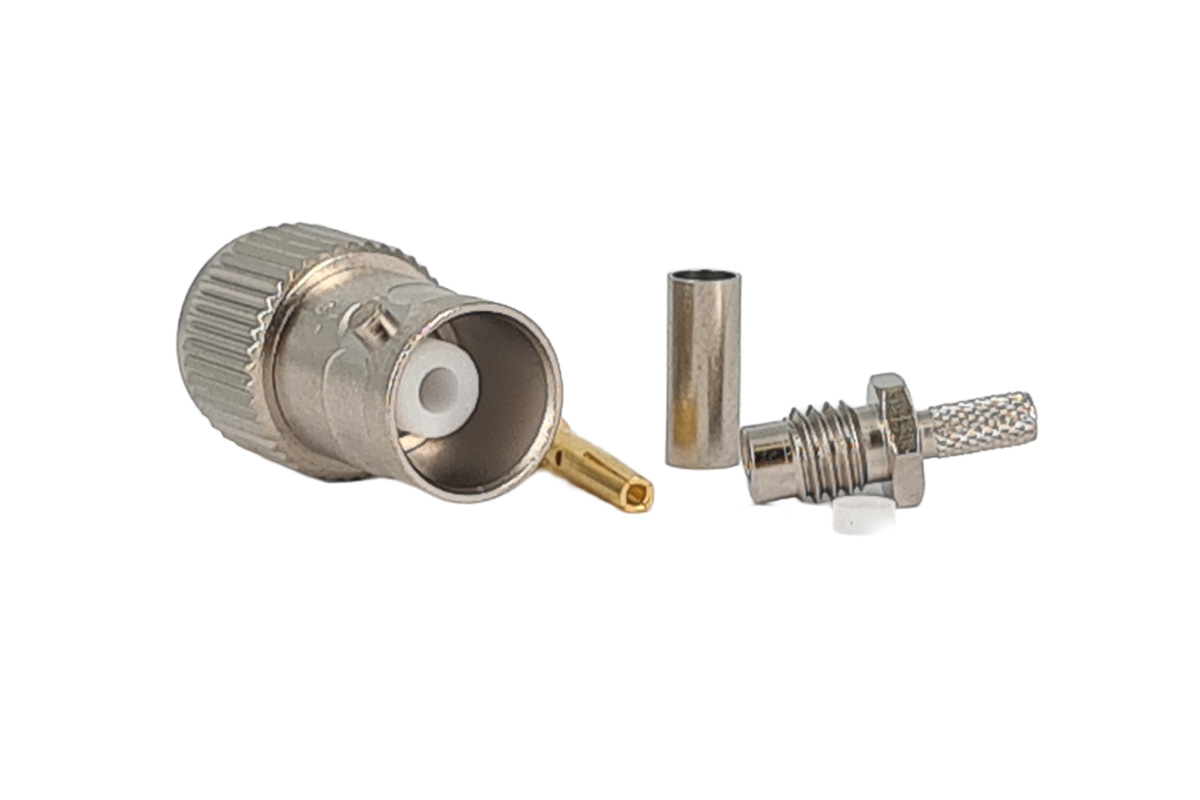

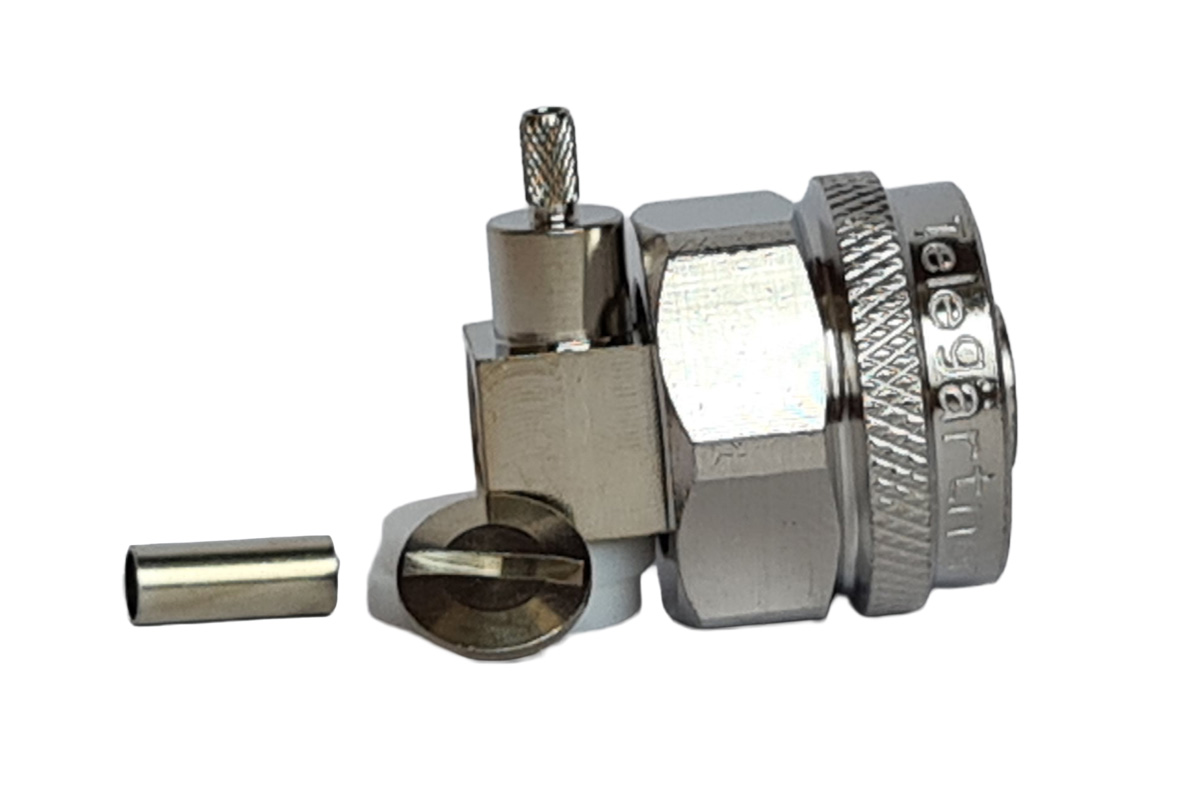

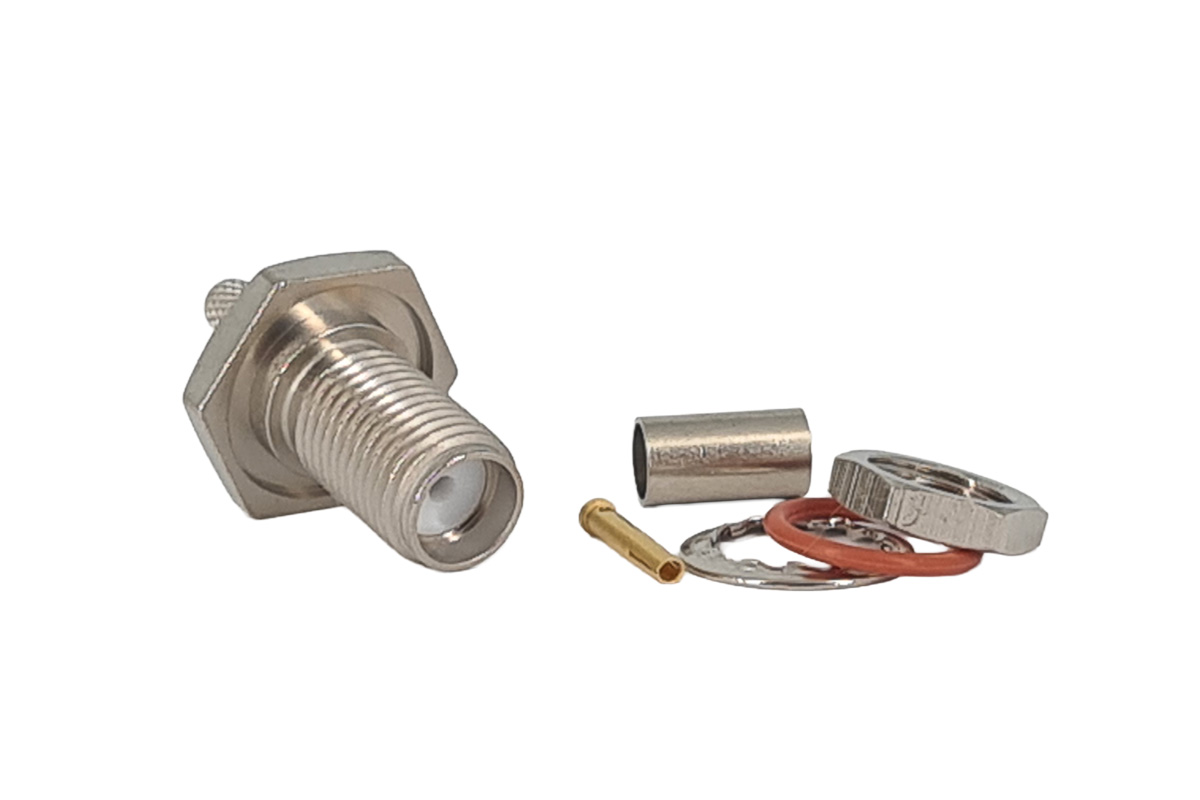

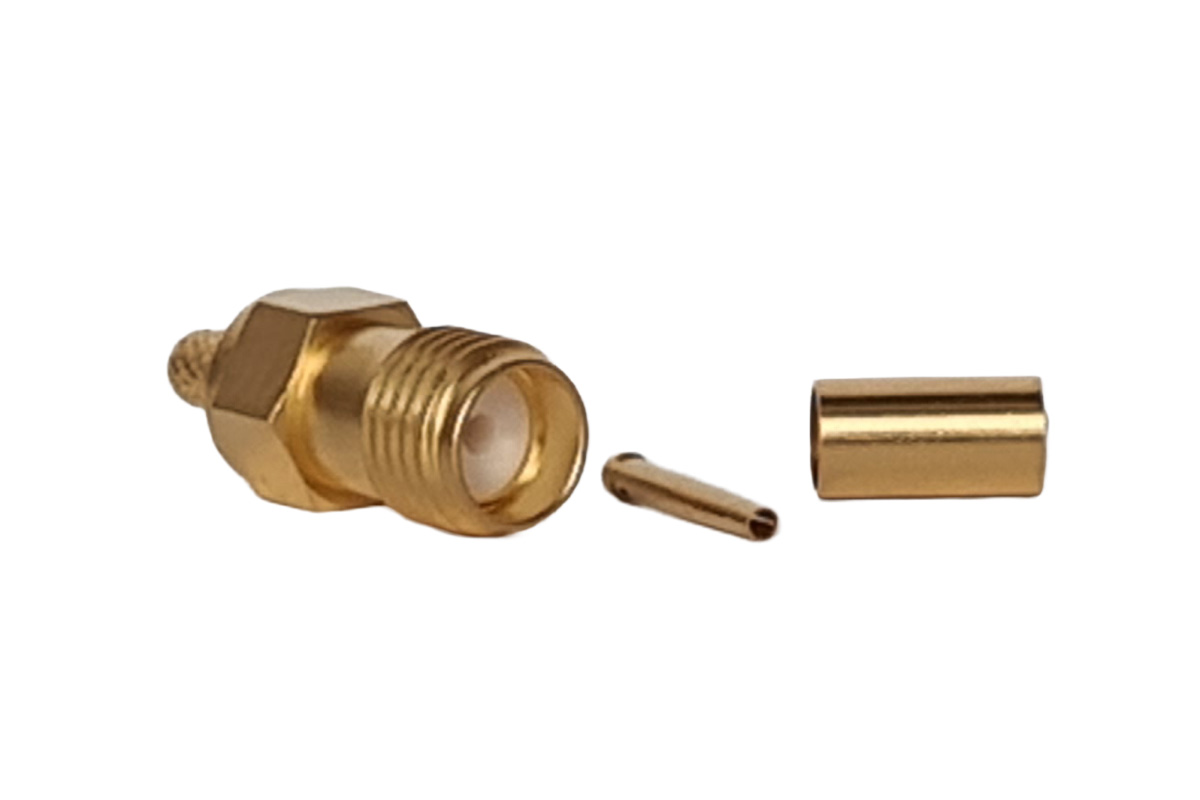

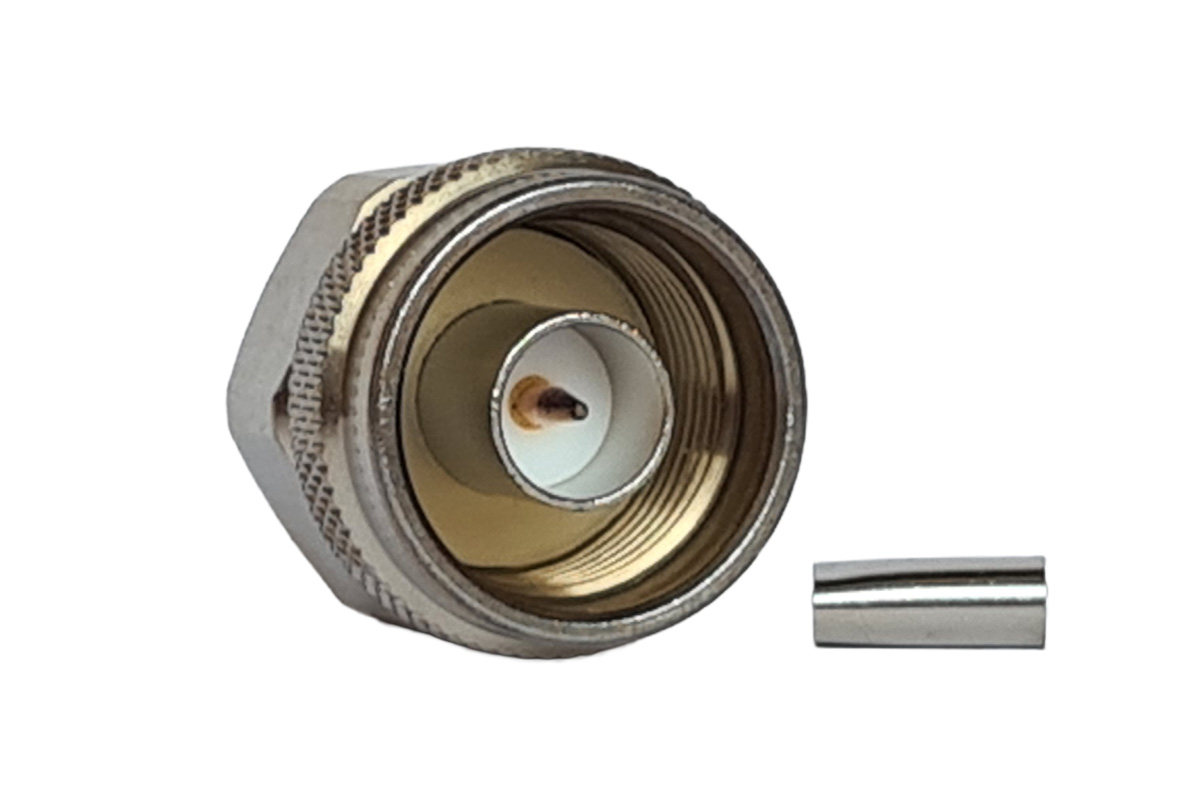

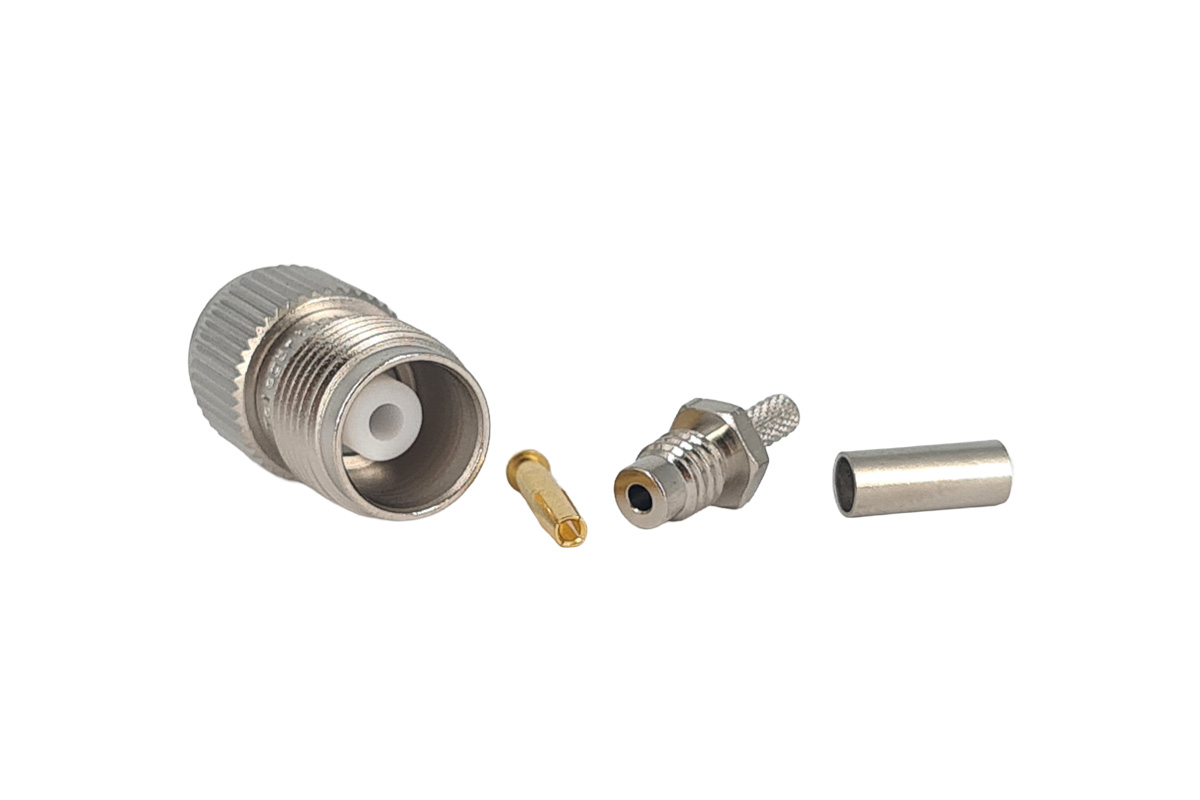

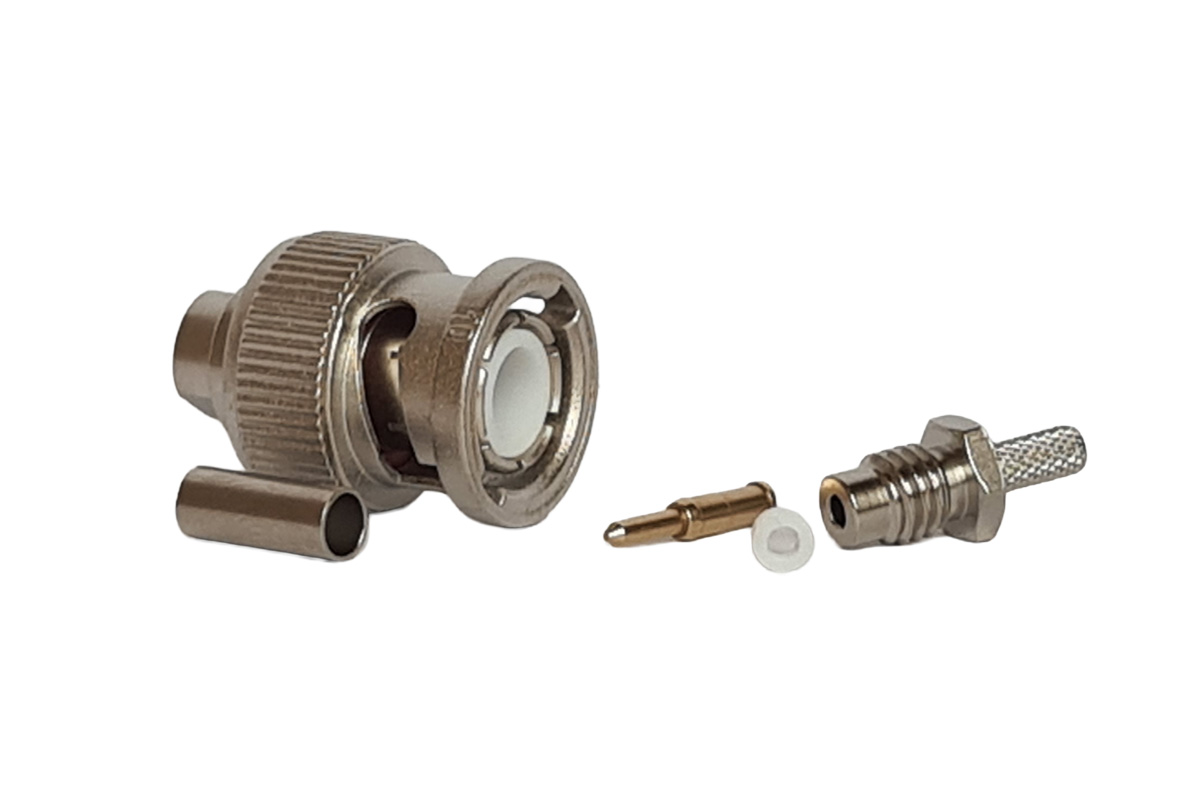

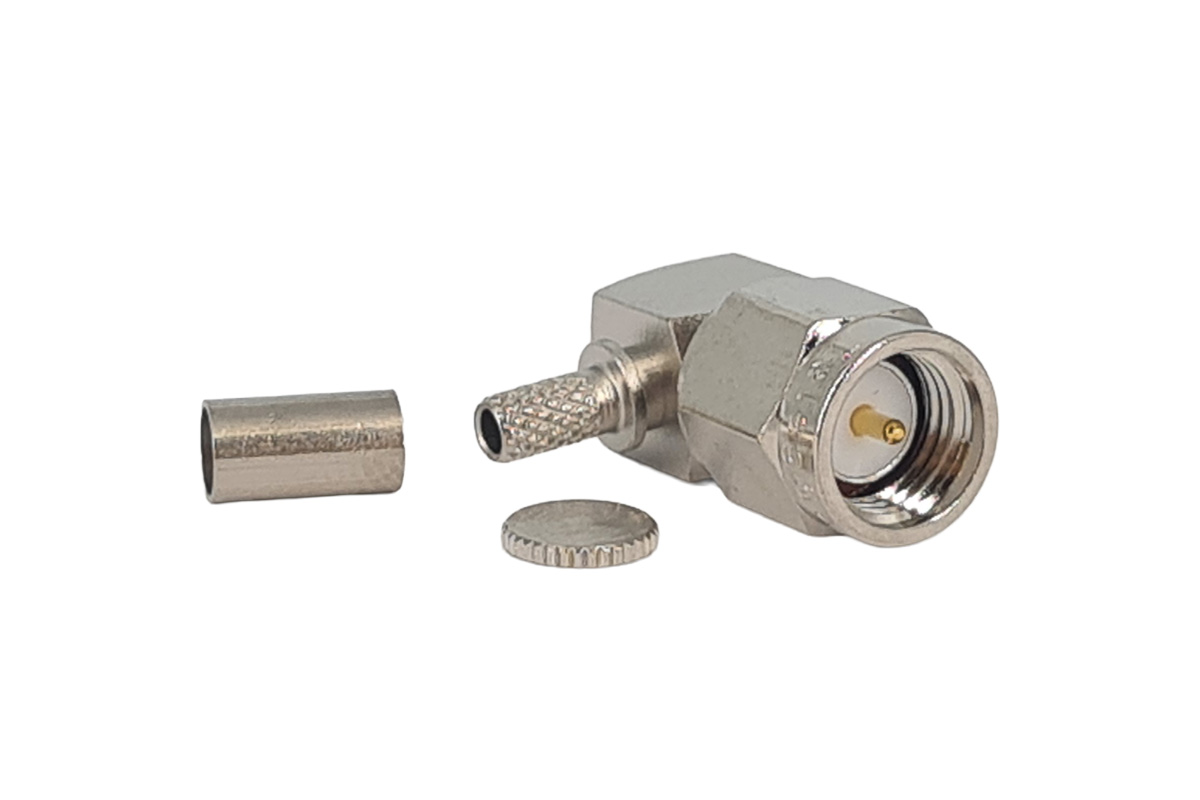

geeignete Stecker
