Potaflex 7

Potaflex 7

Artikel-Nr.: 11999

5,35 € / m für Privatkunden
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.

Kabel konfektionieren

Eigenschaften

dreifach geschrimt
Frequenzbereich bis 8 GHz
wasserfest, trittfest, für Erdverlegung geeignet und extra für häufiges Aufwickeln entwickelt.
extrem hohes Schirmungsmaß (>105 dB bis 2000 MHz)
lieferbar bis 500 m
UV-beständig

Wasserfest
Durchmesser: 7,65mm
flexibel
Farbe: gelb
Impedanz: 50 Ω

Download Datenblatt

Produktdetails

Das Potaflex 7 besitzt eine neu entwickelte Außenhaut, die nicht nur tritt- und wasserfest ist, sondern darüber hinaus Licht reflektiert und für regelmäßiges Aufwickeln konzipiert wurde. Die maximale Leistungsaufnahme liegt bei 8 kW, wobei das Kabel im Vergleich zum Highflexx 7 bis zu 1,5 kg/100 m weniger wiegt. Suchen Sie ein Kabel mit sehr guten Dämpfungswerten und hervorragenden Eigenschaften für den Eventbereich, sind Sie beim Potaflex 7 genau richtig! Leider können wir Ihnen zu diesem Kabel lediglich unsere Löt-Stecker zum Konfektionieren anbieten.

Technische Daten

Durchmesser	7,65 mm
Biegeverhalten	flexibel
Temperaturbereich	-40 °C bis 60 °C

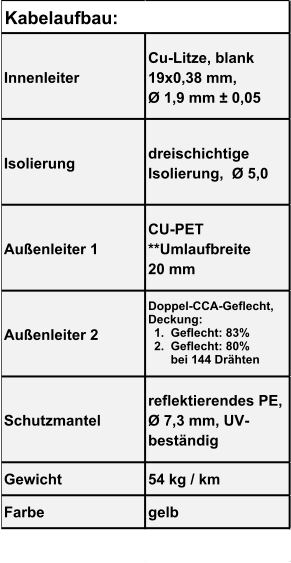

Kabelaufbau

Innenleiter	19 x 0,38 mm ± 0,15 mm Material: Kupfer
Dielektrikum	5,00 mm ± 0,05 mm Material: Hochdruck-physikalisch geschäumtes Polyethylen
Außenleiter 1	Material: Kupferfolie mit einer PE-Beschichtung Bedeckung: 100 %
Außenleiter 2	Material: 144 Drähte aus kupferkaschiertem Aluminium Bedeckung: 83 %
Mantel Ø	7,65 mm ± 0,15 mm Material: Gut sichtbares und reflektierendes PE, für den Außeneinsatz, direkte Erdverlegung, trittfest und für ständige Handhabung geeignet

Biegeradius

einmalig	32 mm
wiederholt	64 mm

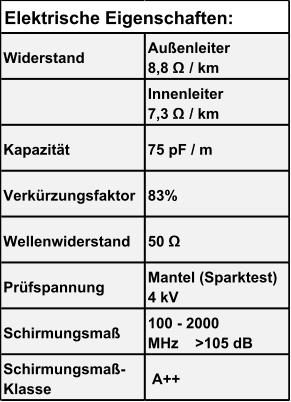

Elektrische Eigenschaften bei 20°C

Verkürzungsfaktor	83%
Widerstand Innenleiter	7,3 Ω/Km
Widerstand Außenleiter	12,0 Ω/Km
Mantel-Funkenprüfung (Spark Test)	4,0 kV
Maximale Spitzenleistung	8000 W
Schirmungsklasse	A++

Kabelgewicht

Gesamt

54,00 Kg/Km

Eigenschaften

Halogenfrei	nein
Wasserfest	ja
Farbe	gelb

Normen & Zertifizierungen

CE	ja
bleifrei	ja
RoHS COMPLIANT 2002/95/EG	ja

Kabeldämpfung bei 20°C

Dämpfungswerte bei 20°C

Frequenz (MHz)	Dämpfung (dB/100m)
1,8	1,10
3,5	1,30
7	1,70
10	1,90
14	2,20
21	2,60
28	3,00
50	4,00
100	5,80
144	6,90
200	8,20
400	11,80
430	12,30
800	17,10
1000	19,30
1296	22,30
2400	32,30
3000	36,20
4000	42,60
5000	49,30
6000	55,30
7000	61,60
8000	68,40

Rückflussdämpfungswerte

Frequenz (MHz)	Rückflussdämpfung (dB)
0,3-600	>28
600-1200	>22
1200-2000	>18

Schirmungsmaß

Frequenz (MHz)	Schirmungsmaß (dB)
100-2000	>105

Belastbarkeit

Frequenz (MHz)	Leistung (W)
1,8	4.572
3,5	3.393
7	2.714
10	2.286
14	1.974
21	1.670
28	1.448
50	1.086
100	749
144	629
200	530
400	368
430	353
800	254
1000	225
1296	195
2400	134
3000	120
4000	102
5000	88
6000	79
7000	71
8000	63
