ABOARD
Artikel-Nr.: 12004
Meterware
Rollenware
6,50 € / m für Privatkunden
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
inkl. MwSt. und zzgl. Versand
Geschäftskundenpreise nach Registrierung
Auf Lager, Versand in 1-2 Tagen.
Eigenschaften
- halogenfrei
- extrem hohes Schirmungsmaß >105 dB, Klasse A++
- flexibel, dämpfungsarm
- UV-resistent
- bis zu 12 GHz Frequenzbereich
- in allen Längen bis 1000 m lieferbar
- Halogenfrei
- Durchmesser: 10,3mm
- starr
- Farbe: schwarz
- Impedanz: 50 Ω

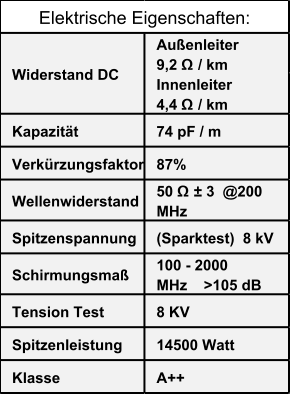

Technische Daten
Technische Daten
| Durchmesser | 10,3 mm |
| Biegeverhalten | starr |
| Temperaturbereich | -40 °C bis 60 °C |
Kabelaufbau
| Innenleiter |
2,78 mm
± 0,05 mm
Material: kupferkaschiertes Aluminium |
| Dielektrikum |
7,3 mm
± 0,05 mm
Material: Hochdruck-physikalisch geschäumtes Polyethylen |
| Außenleiter 1 |
Material: Kupferfolie mit einer PE-Beschichtung
Bedeckung: 100 % |
| Außenleiter 2 |
Material: 144 Drähte aus Kupfer, hergestellt auf 24-Spulen-Maschinen
Bedeckung: 71 % |
| Mantel Ø |
10,3 mm
± 0,15 mm
Material: UV-beständiges schwarzes LSZH |
Biegeradius
| einmalig | 65 mm |
| wiederholt | 103 mm |
Elektrische Eigenschaften bei 20°C
| Verkürzungsfaktor | 87% |
| Widerstand Innenleiter | 4,4 Ω/Km |
| Widerstand Außenleiter | 9,2 Ω/Km |
| Mantel-Funkenprüfung (Spark Test) | 8,0 kV |
| Maximale Spitzenleistung | 14500 W |
| Schirmungsklasse | A++ |
Kabelgewicht
| Gesamt | 110,00 Kg/Km |
Eigenschaften
| Halogenfrei | ja |
| Wasserfest | nein |
| UV-beständig | ja |
| Farbe |
schwarz
|
Normen & Zertifizierungen
| CE | ja |
| bleifrei | ja |
| RoHS COMPLIANT 2002/95/EG | ja |
Kabeldämpfung bei 20°C
Dämpfungswerte bei 20°C
| Frequenz (MHz) | Dämpfung (dB/100m) |
|---|---|
| 1,8 | 0,60 |
| 3,5 | 0,80 |
| 7 | 1,00 |
| 10 | 1,20 |
| 14 | 1,30 |
| 21 | 1,70 |
| 28 | 1,90 |
| 50 | 2,40 |
| 100 | 3,50 |
| 144 | 4,20 |
| 200 | 5,00 |
| 400 | 7,20 |
| 430 | 7,60 |
| 800 | 10,40 |
| 1000 | 11,80 |
| 1296 | 13,60 |
| 2400 | 19,20 |
| 3000 | 21,60 |
| 4000 | 25,60 |
| 5000 | 29,20 |
| 6000 | 32,80 |
| 7000 | 35,60 |
| 8000 | 38,60 |
| 10000 | 44,60 |
| 12000 | 50,20 |
Rückflussdämpfungswerte
| Frequenz (MHz) | Rückflussdämpfung (dB) |
|---|---|
| 0,3-600 | >30 |
| 600-1200 | >25 |
| 1200-2000 | >20 |
Schirmungsmaß
| Frequenz (MHz) | Schirmungsmaß (dB) |
|---|---|
| 100-2000 | >105 |
Belastbarkeit
| Frequenz (MHz) | Leistung (W) |
|---|---|
| 1,8 | 10.831 |
| 3,5 | 8.471 |
| 7 | 6.667 |
| 10 | 6.000 |
| 14 | 5.180 |
| 21 | 4.114 |
| 28 | 3.731 |
| 50 | 2.939 |
| 100 | 2.045 |
| 144 | 1.710 |
| 200 | 1.440 |
| 400 | 992 |
| 430 | 944 |
| 800 | 692 |
| 1000 | 610 |
| 1296 | 529 |
| 2400 | 375 |
| 3000 | 333 |
| 4000 | 281 |
| 5000 | 247 |
| 6000 | 220 |
| 7000 | 202 |
| 8000 | 187 |
| 10000 | 161 |
