UHF-Spezial
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
für alle Kabel 10 bis 11 mm
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung des UHF-Steckers

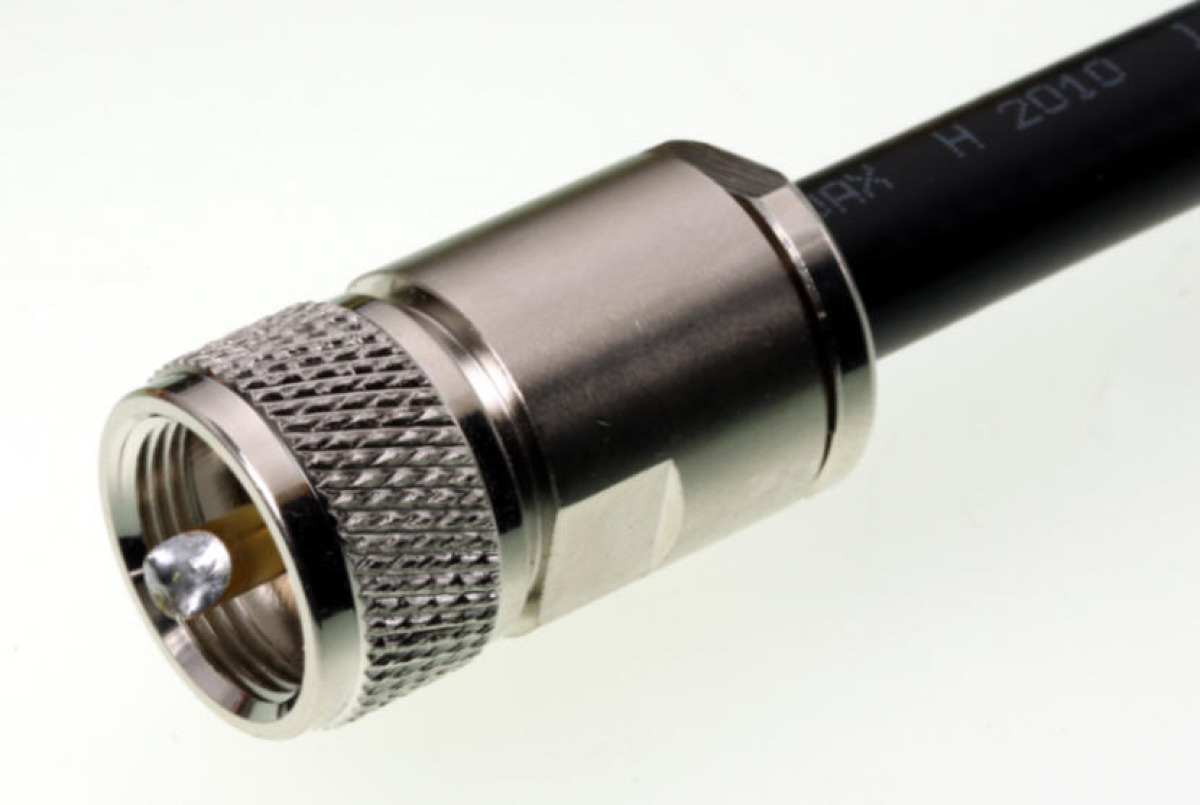

UHF-Spezial - unser universal UHF-Stecker

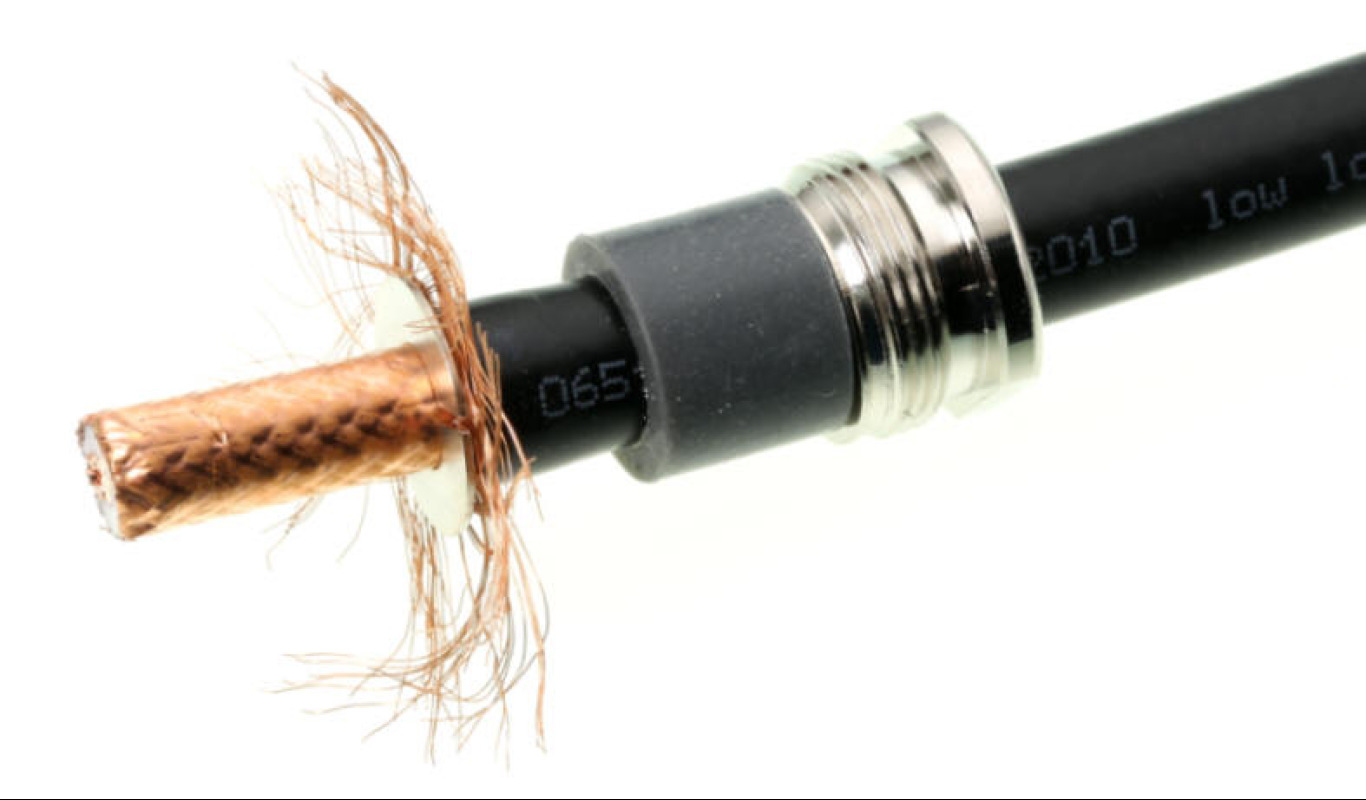

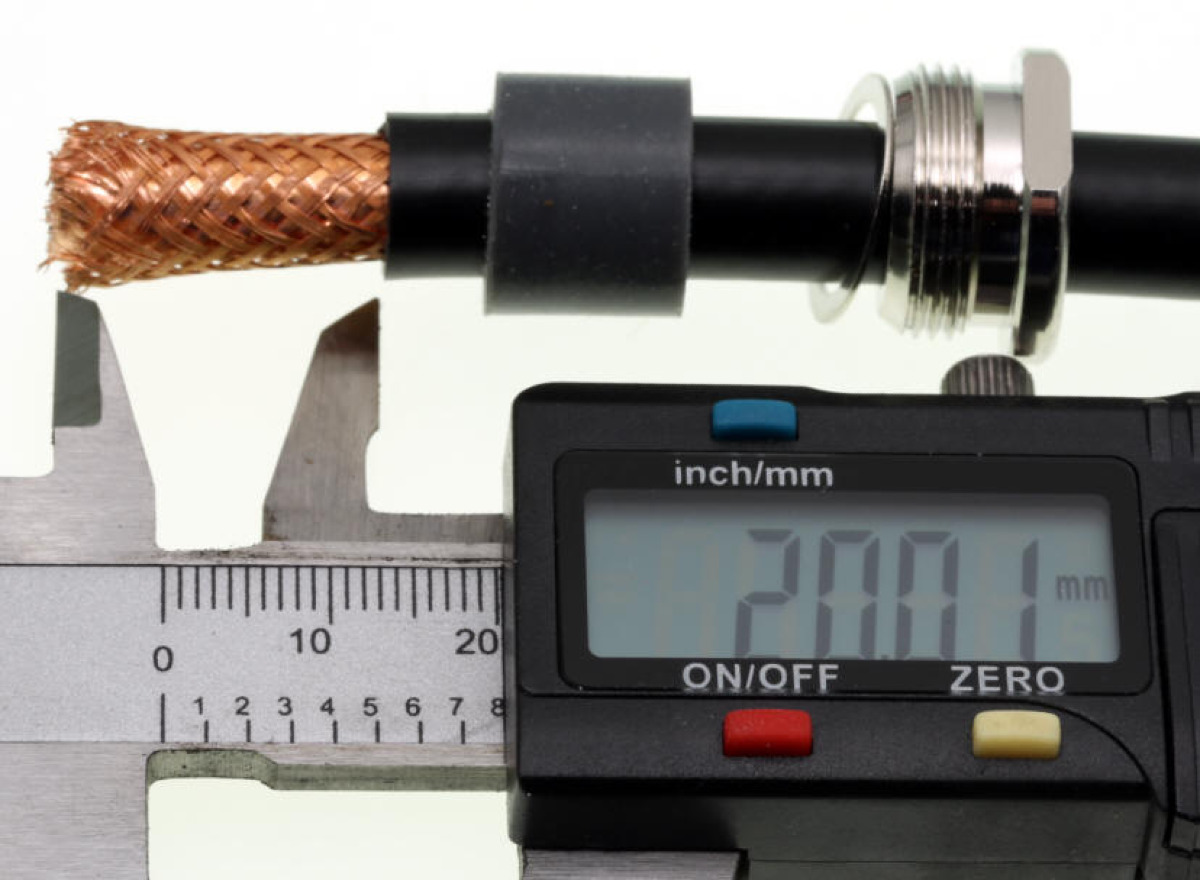

Montageschritte
Stückliste:
- Gehäuse
- doppelt geschlitzte Massehülse
- Gummidichtung
- Andruckring
- Verschlussschraube

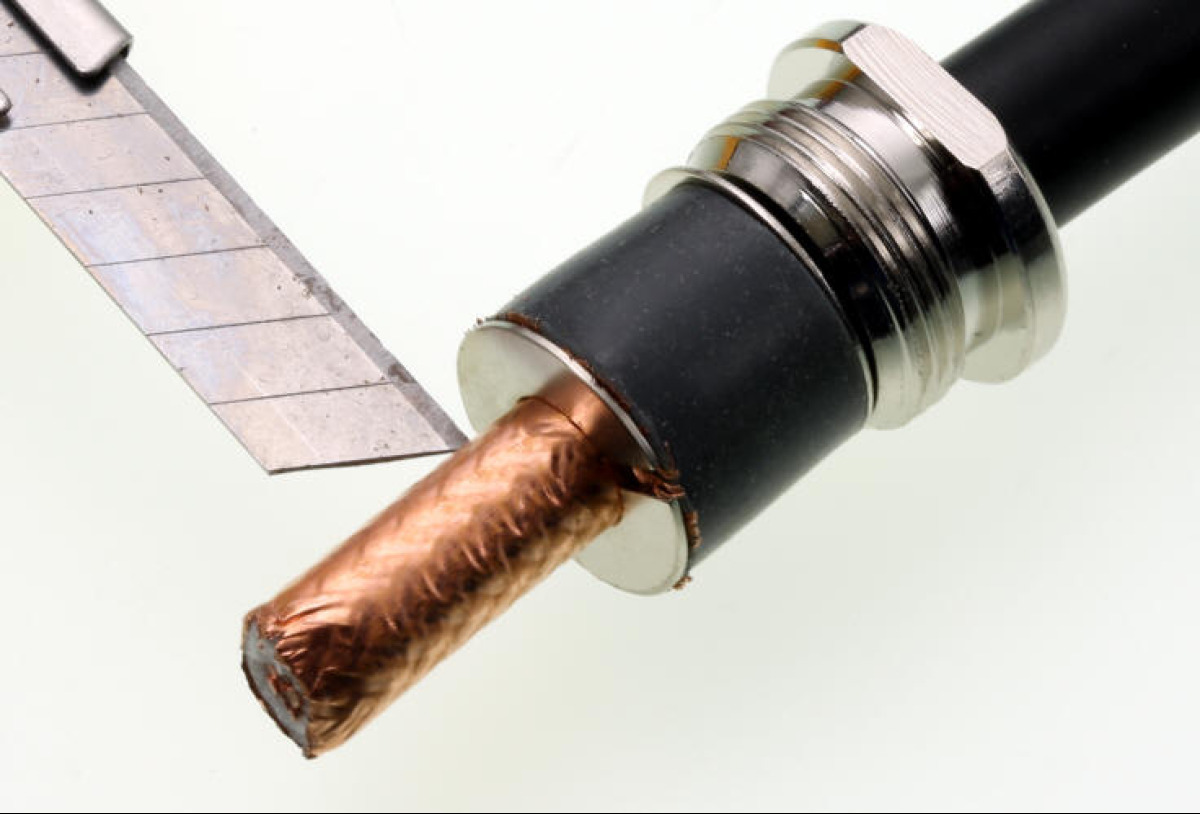

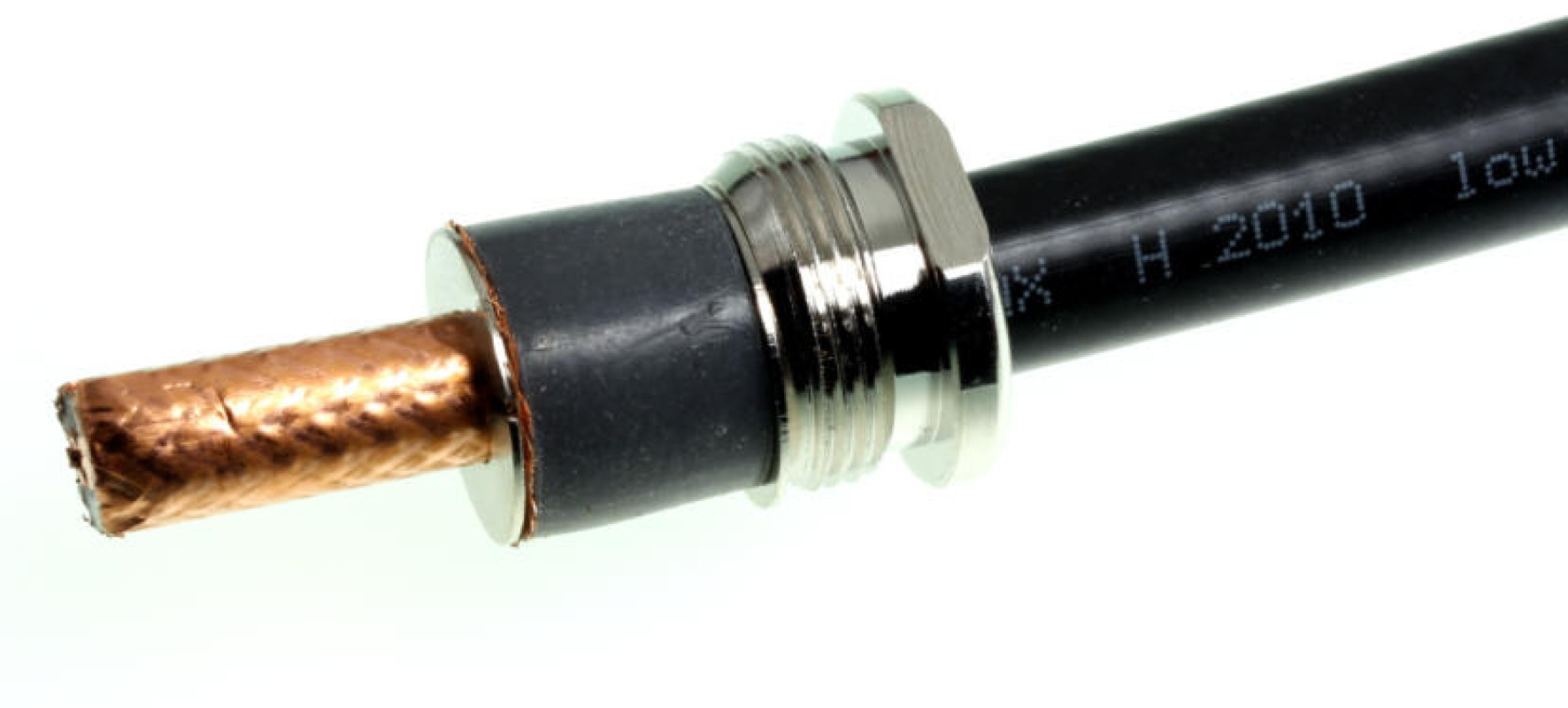

Die Masseverbindungshülse muss zwischen Folie und Geflecht.
Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vor dem Verlöten muss man die Endschraube anziehen und eine Kurzschlussüberprüfung machen.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
