UHF-Spezial / 15
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
Ecoflex 15, Ecoflex 15 Plus, LMR 600 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung des UHF-Steckers UHF-15
für Ecoflex 15 und LMR 600
Assembly instruction of our UHF-plug UHF-13,
to be used for Ecoflex 15 and LMR 600

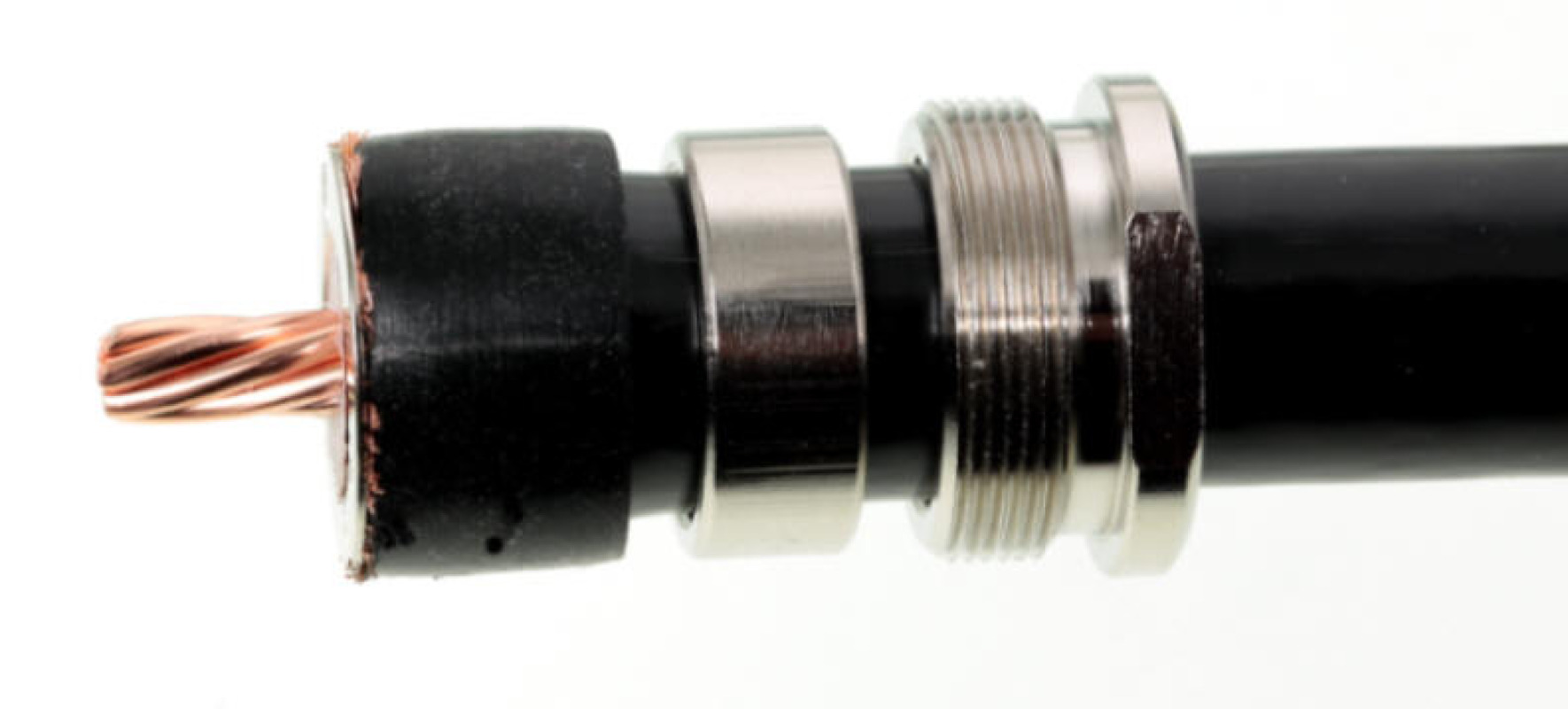

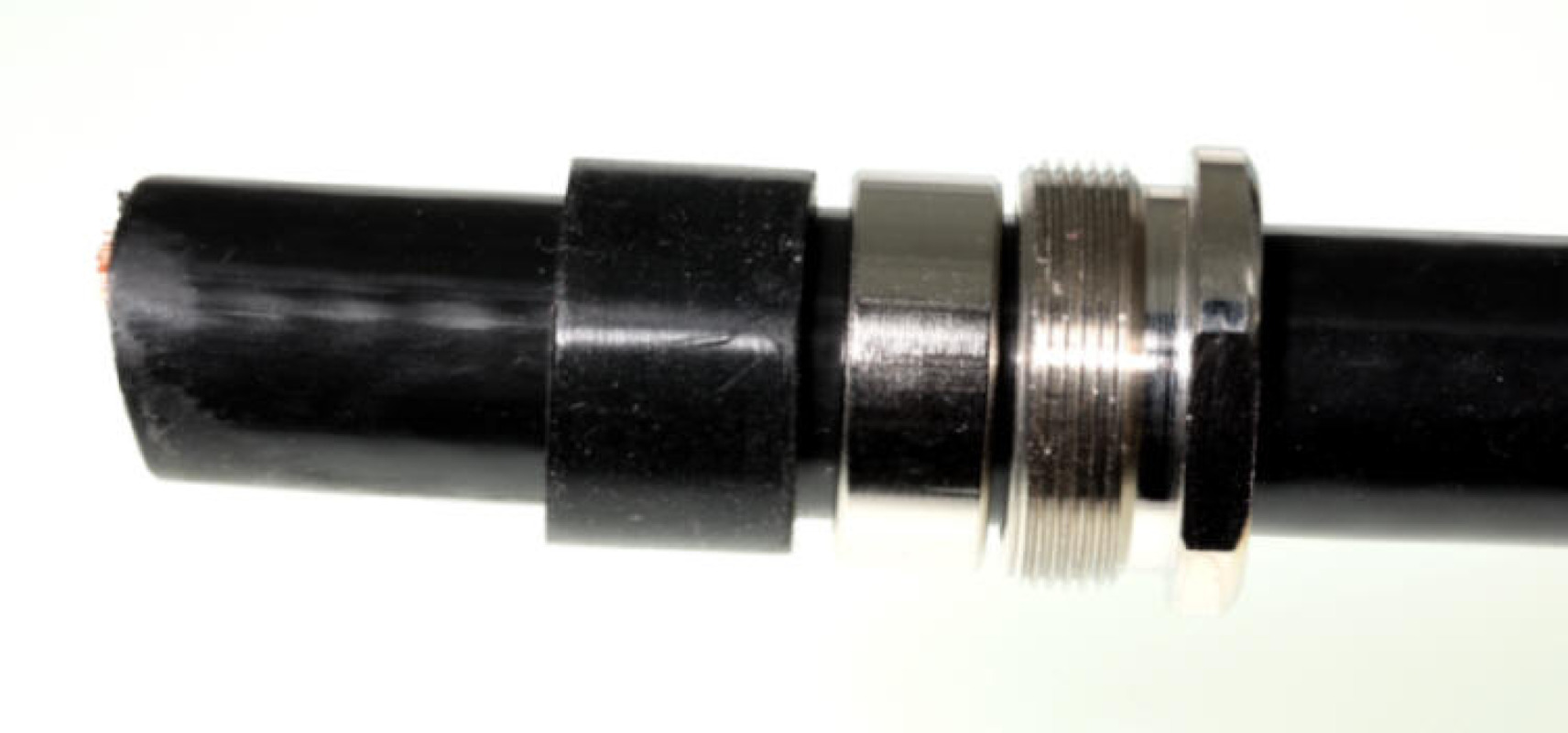

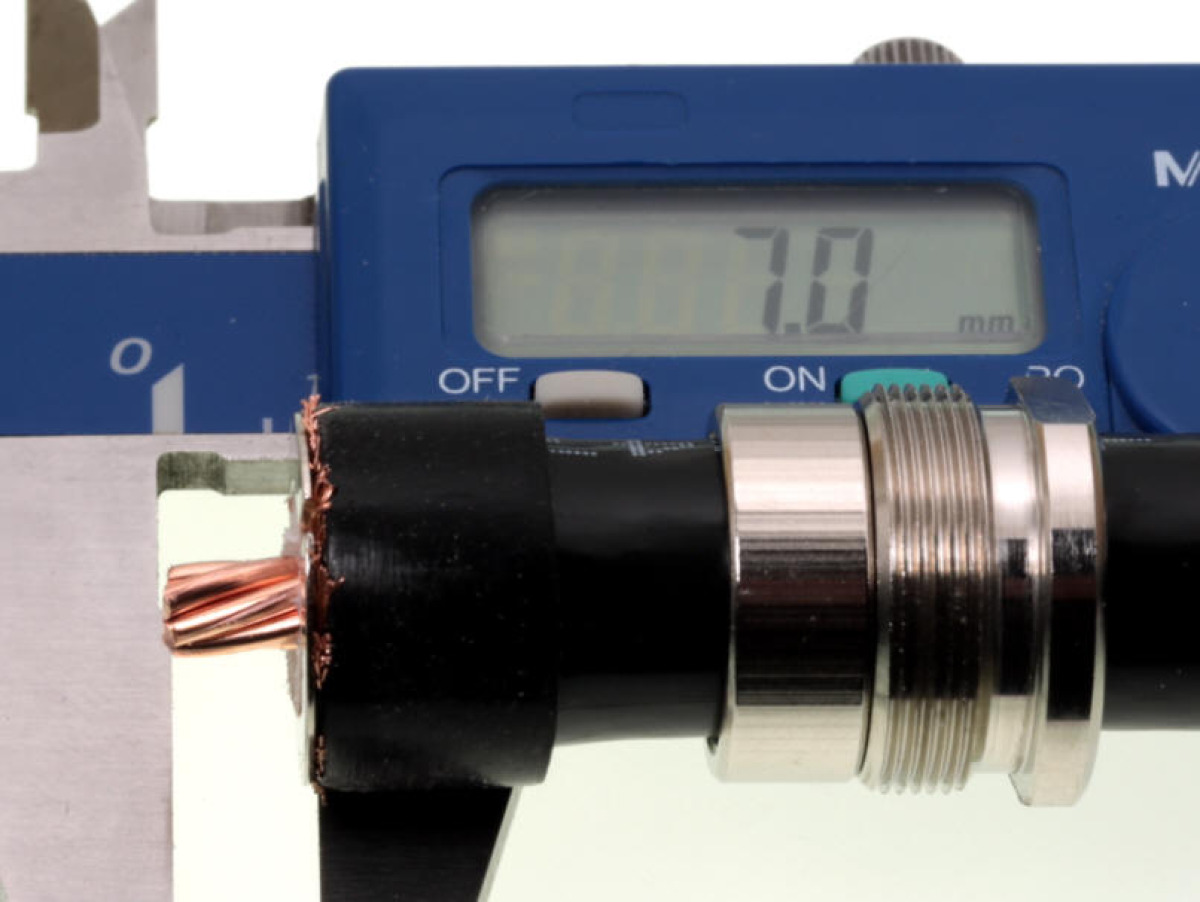

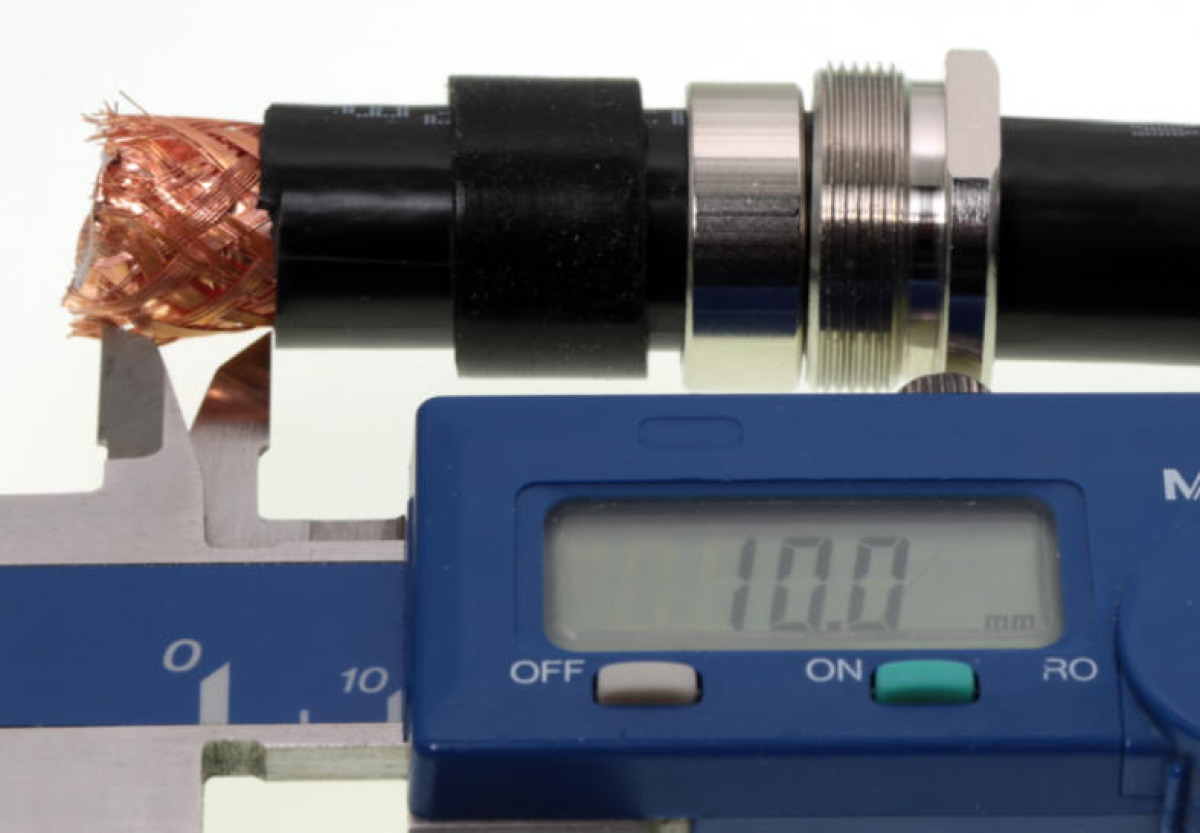

Montageschritte

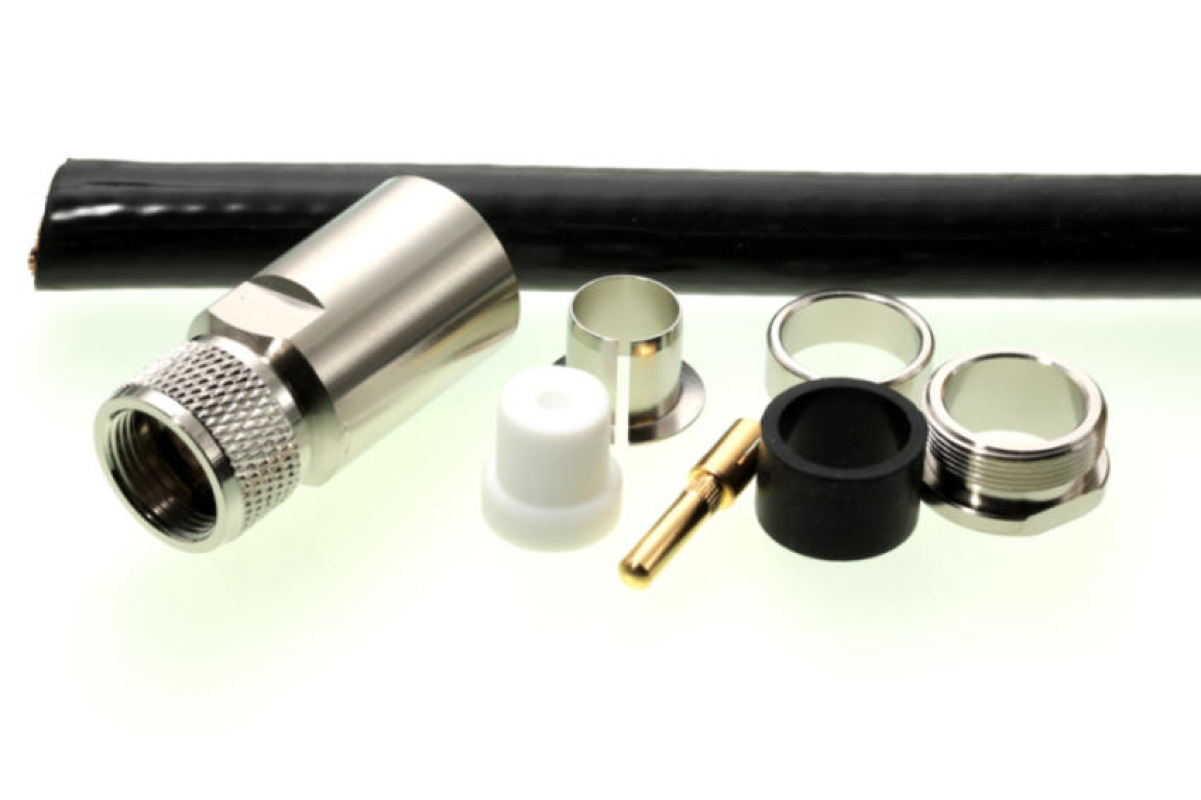

Stückliste:
- Gehäuse von links
- PTFE-Körper
- doppelt geschlitzte Massehülse
- vergoldeter Mittelstift
- Gummidichtung
- Andruckring
- Verschlussschraube

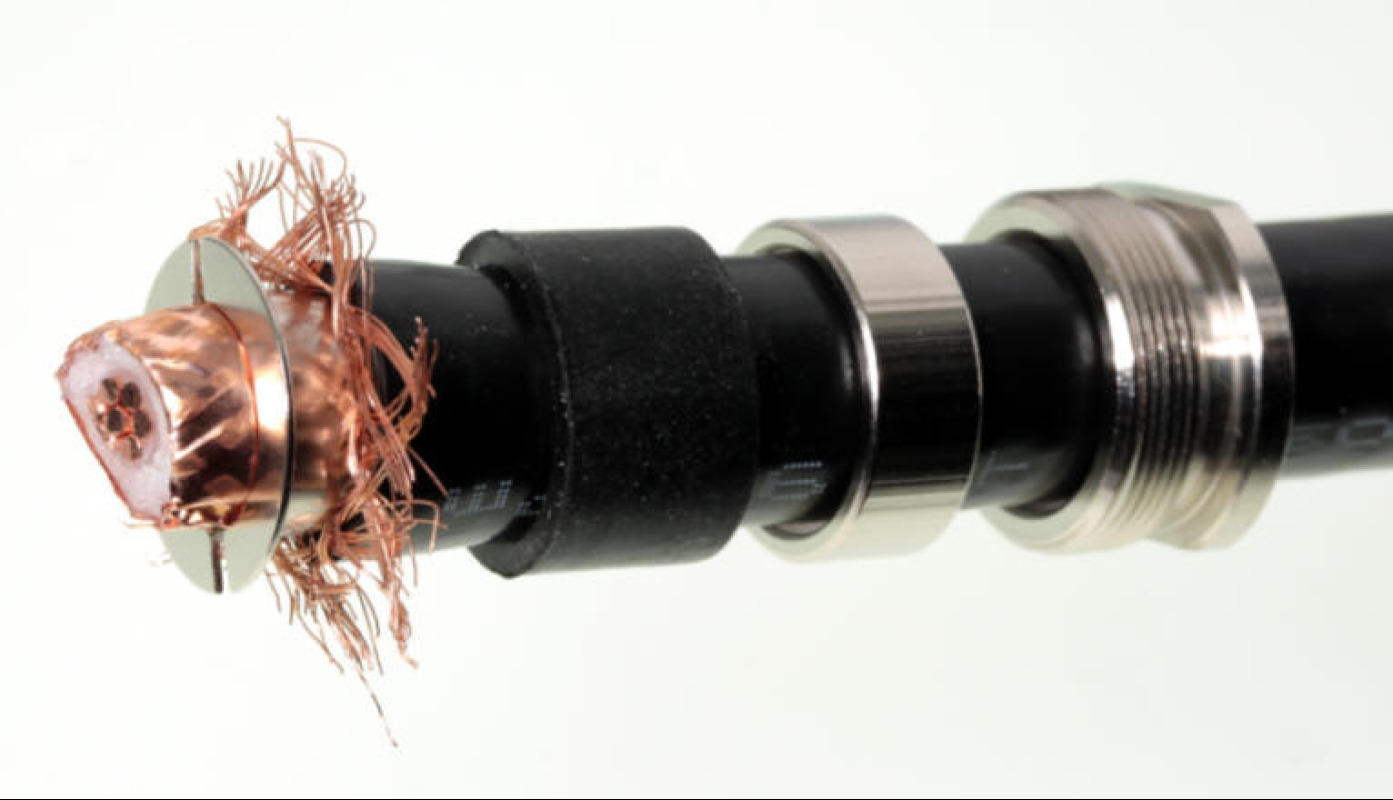

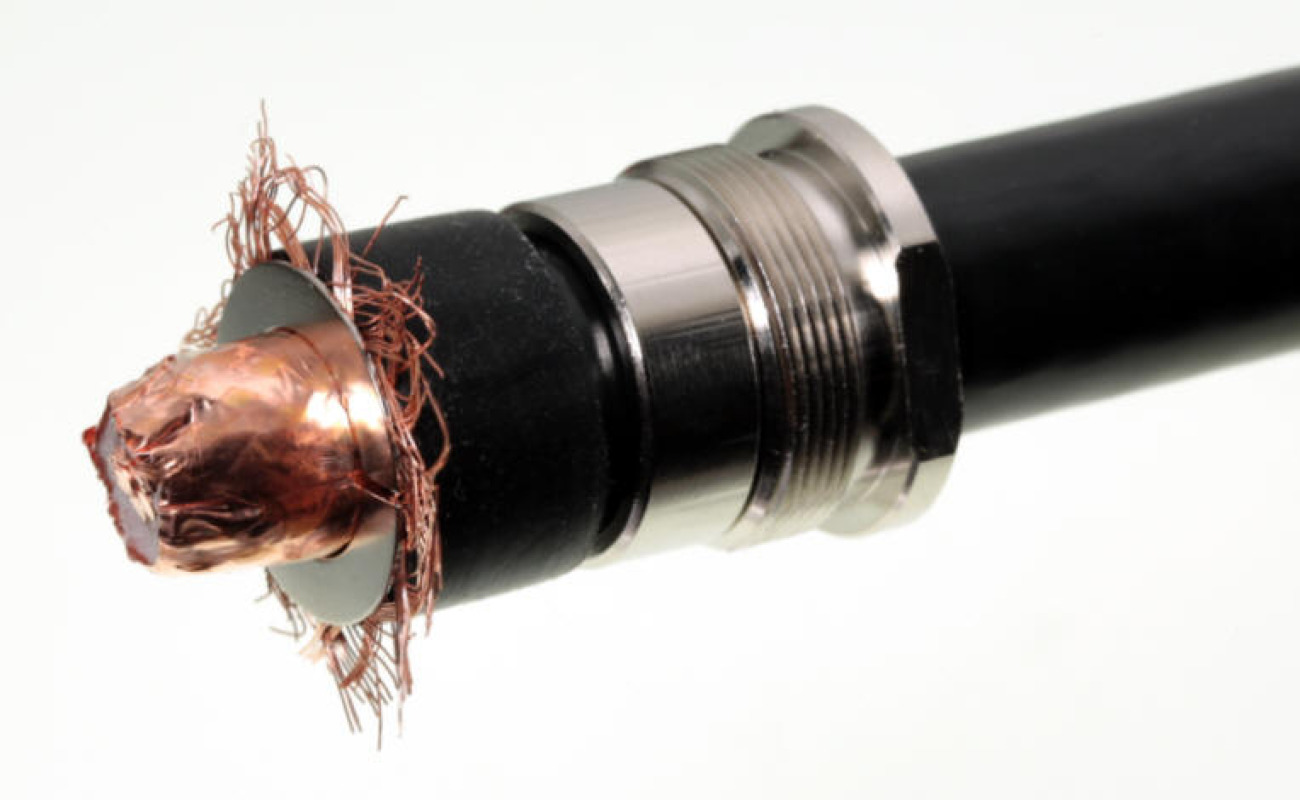

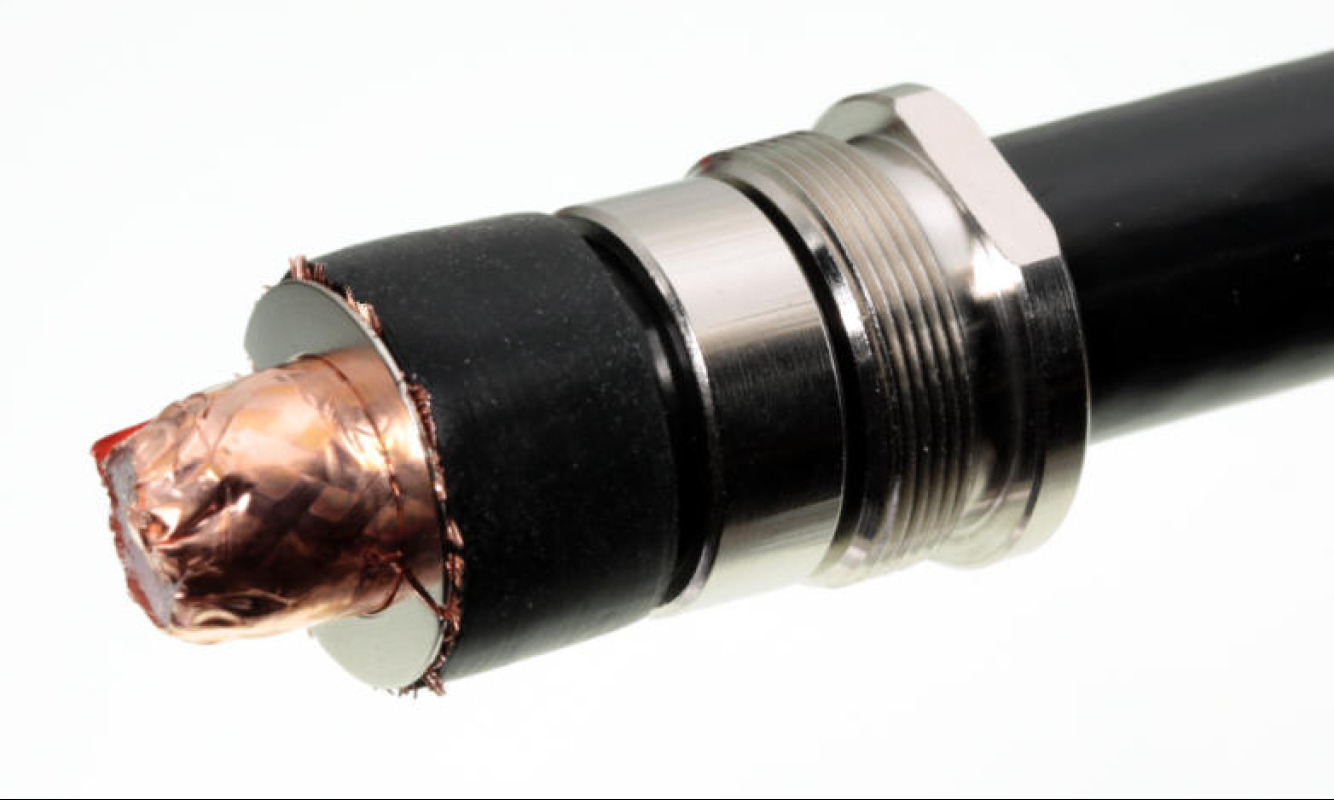

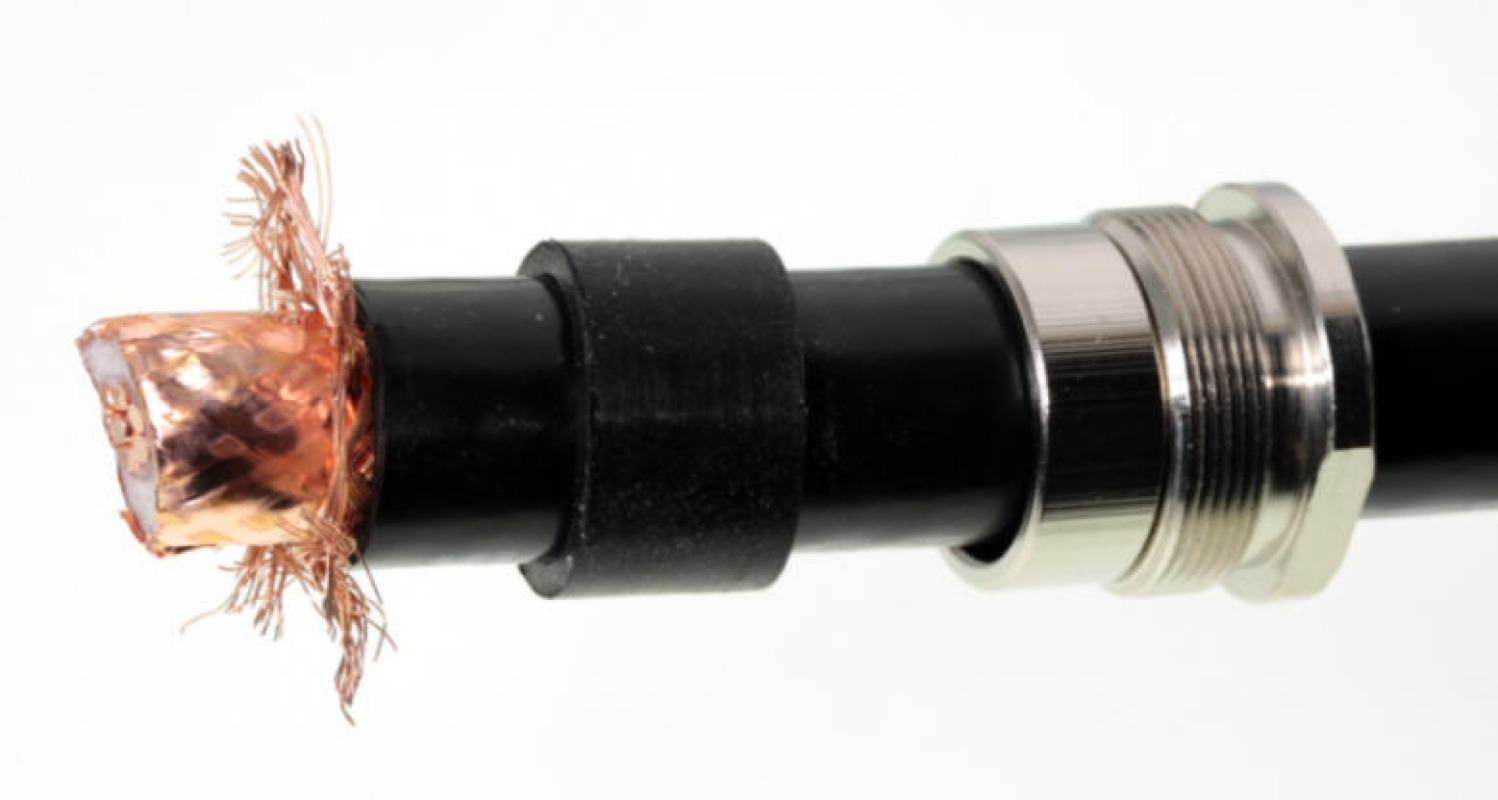

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

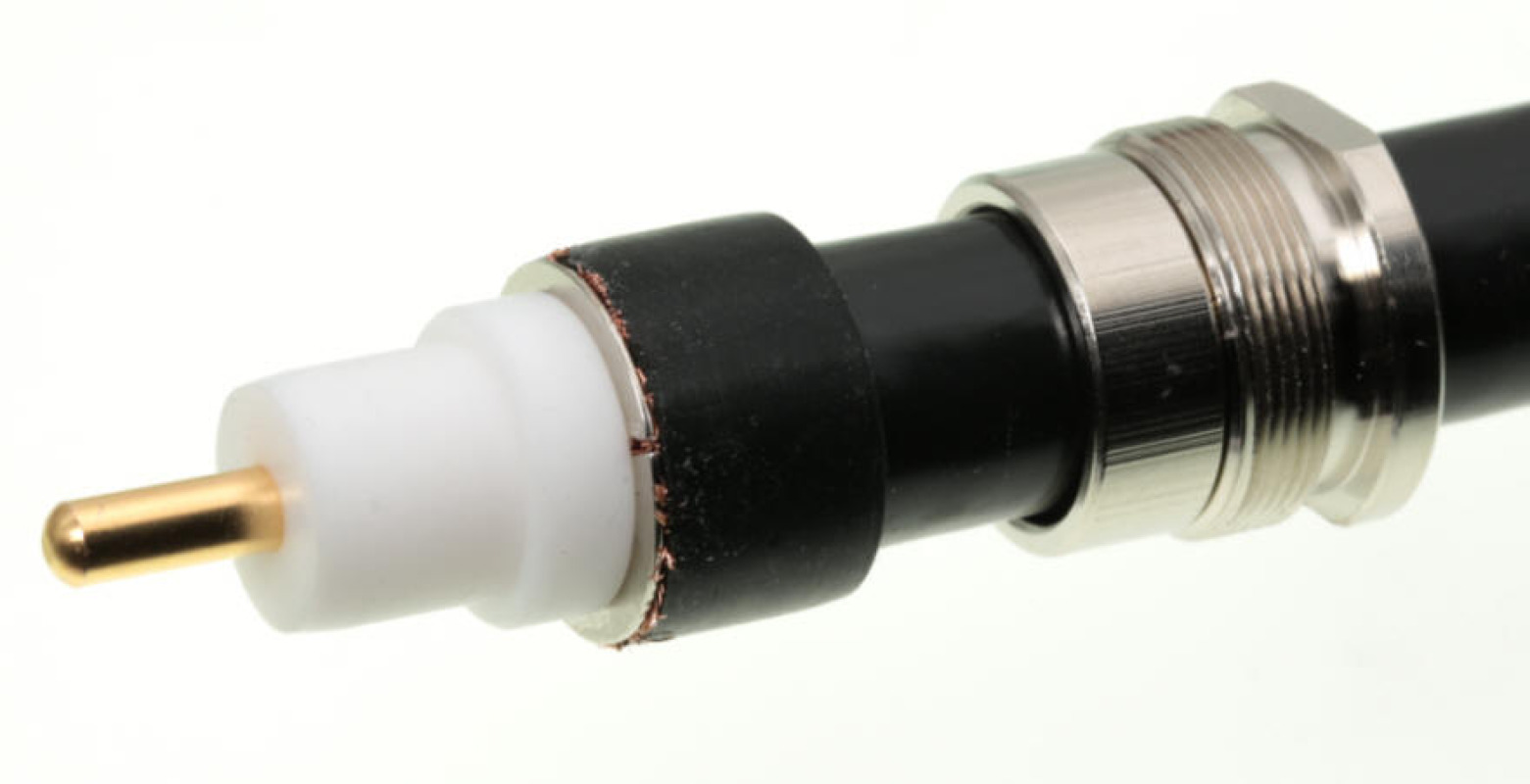

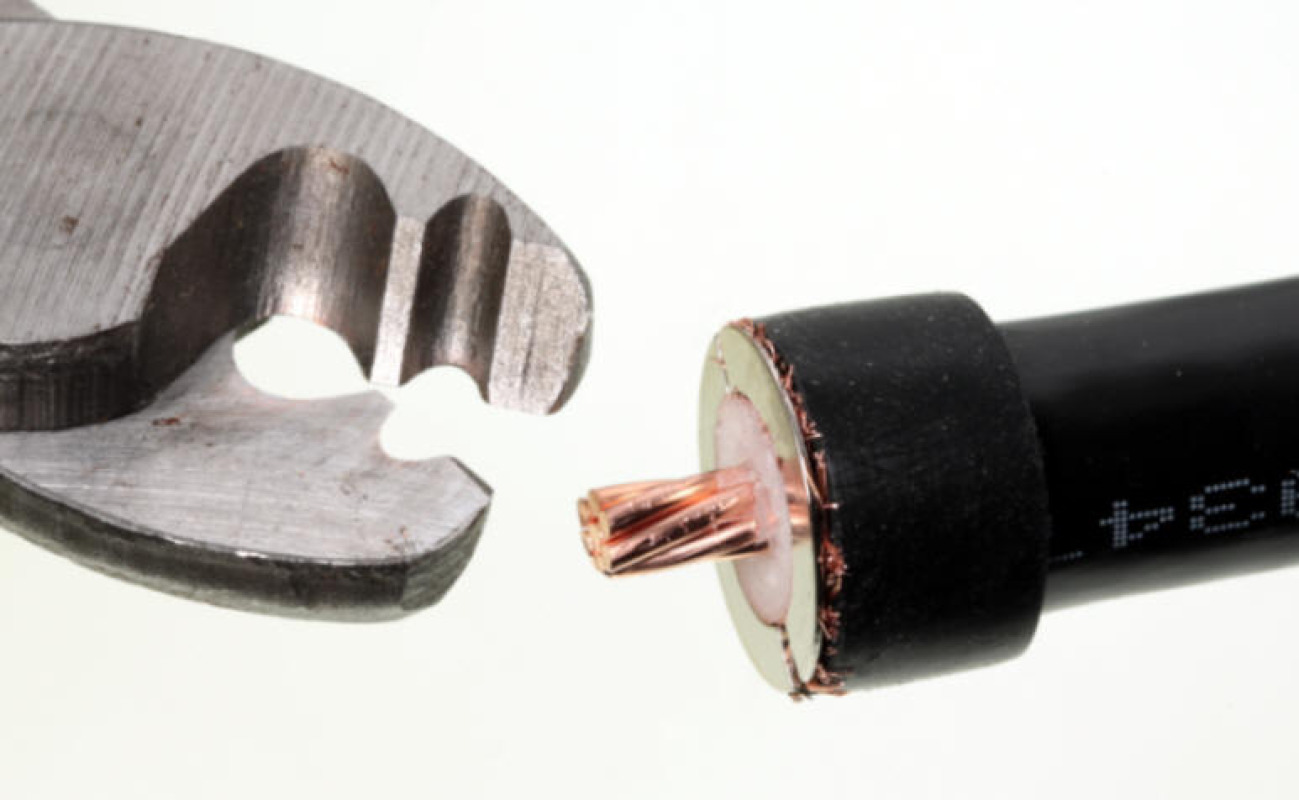

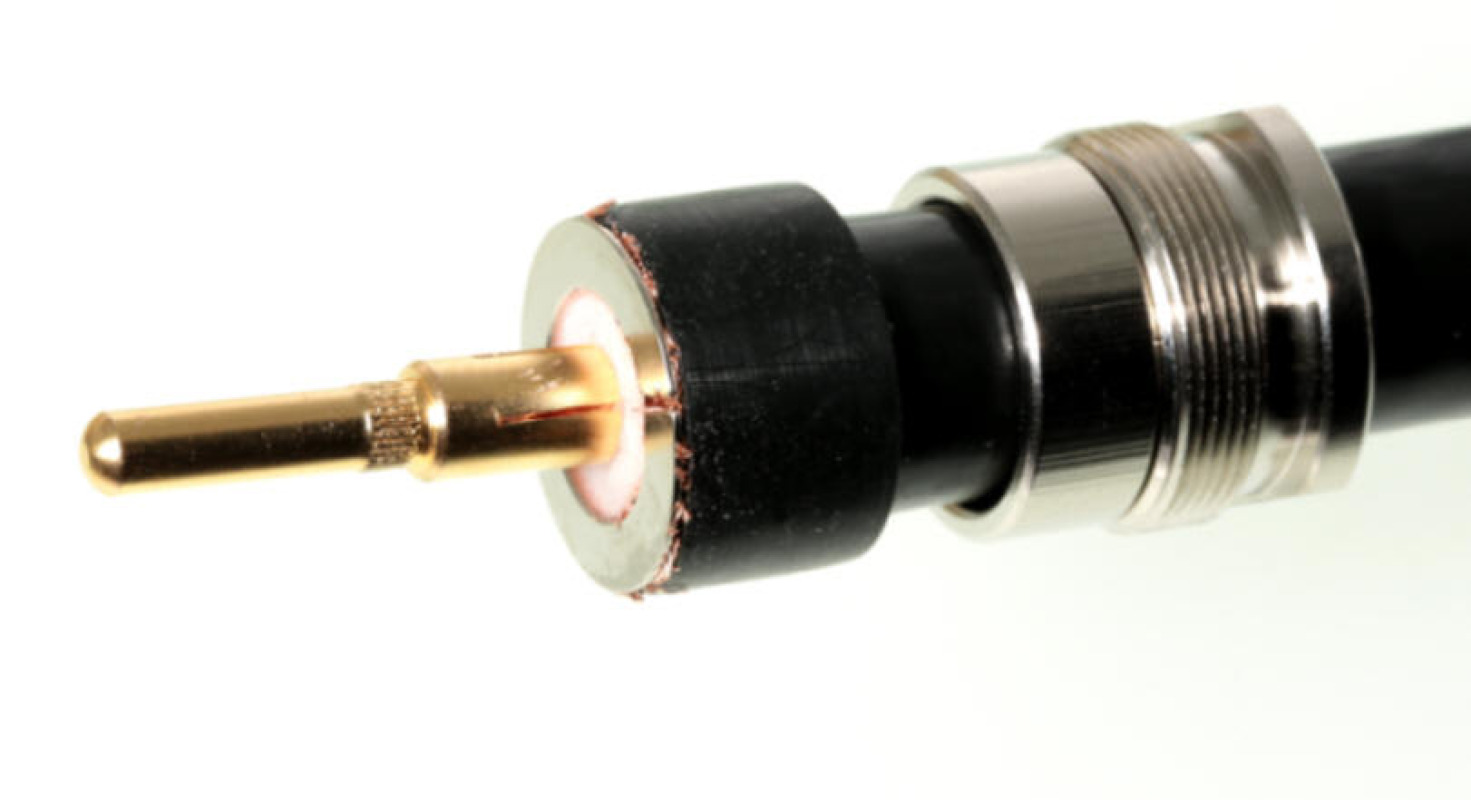

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter 7x1,0 mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
