UHF-Spezial / 13
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
Ultraflex 13, Hyperflex 13 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

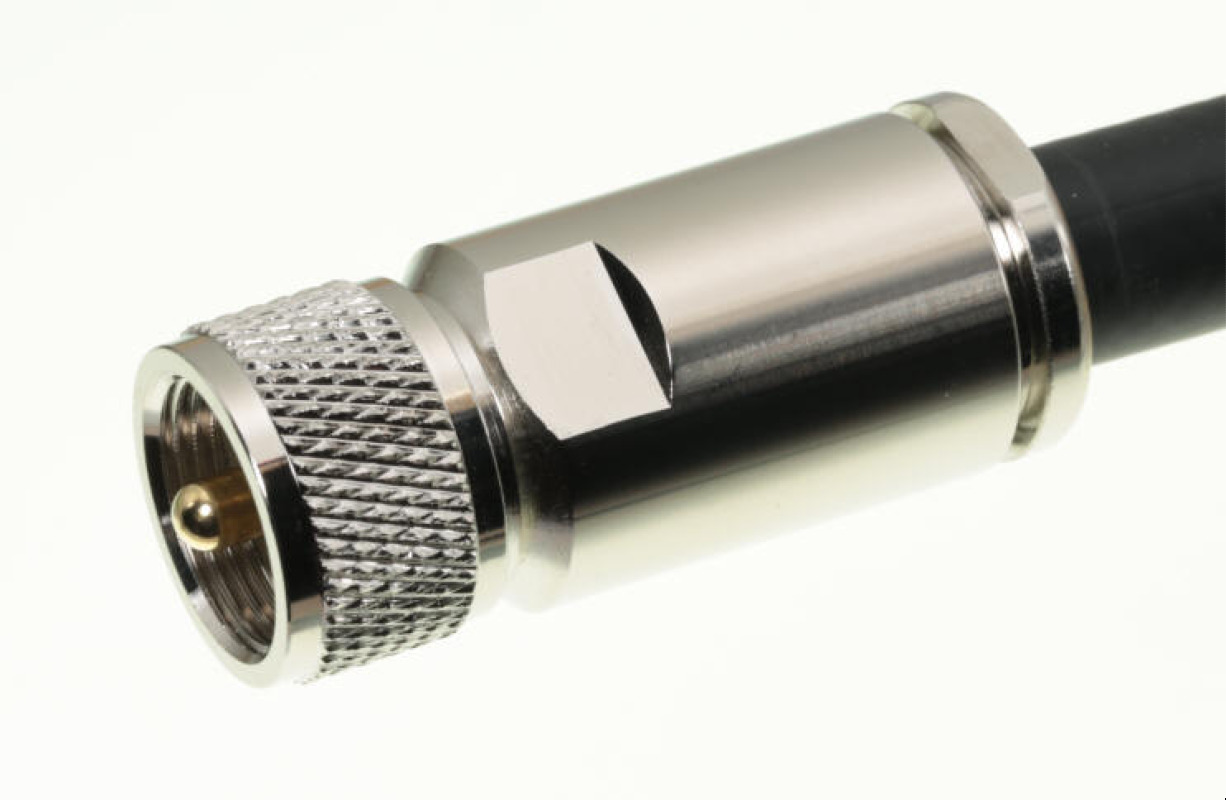

Montageanleitung des UHF-Steckers UHF-13
für Ultraflex 13 und LMR 500
Assembly instruction of our UHF-plug UHF-13,
to be used for Ultraflex 13 and MRT 500

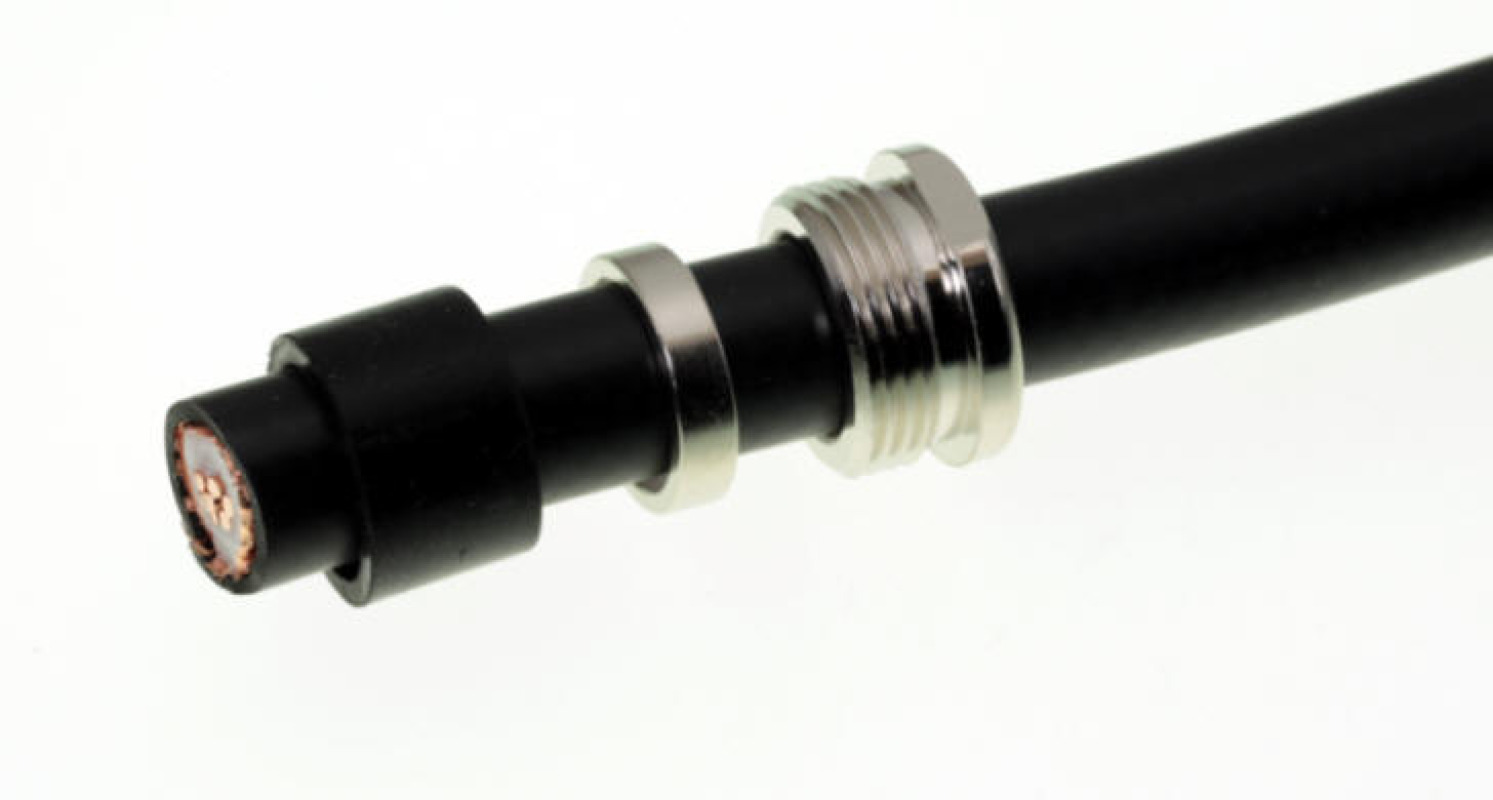

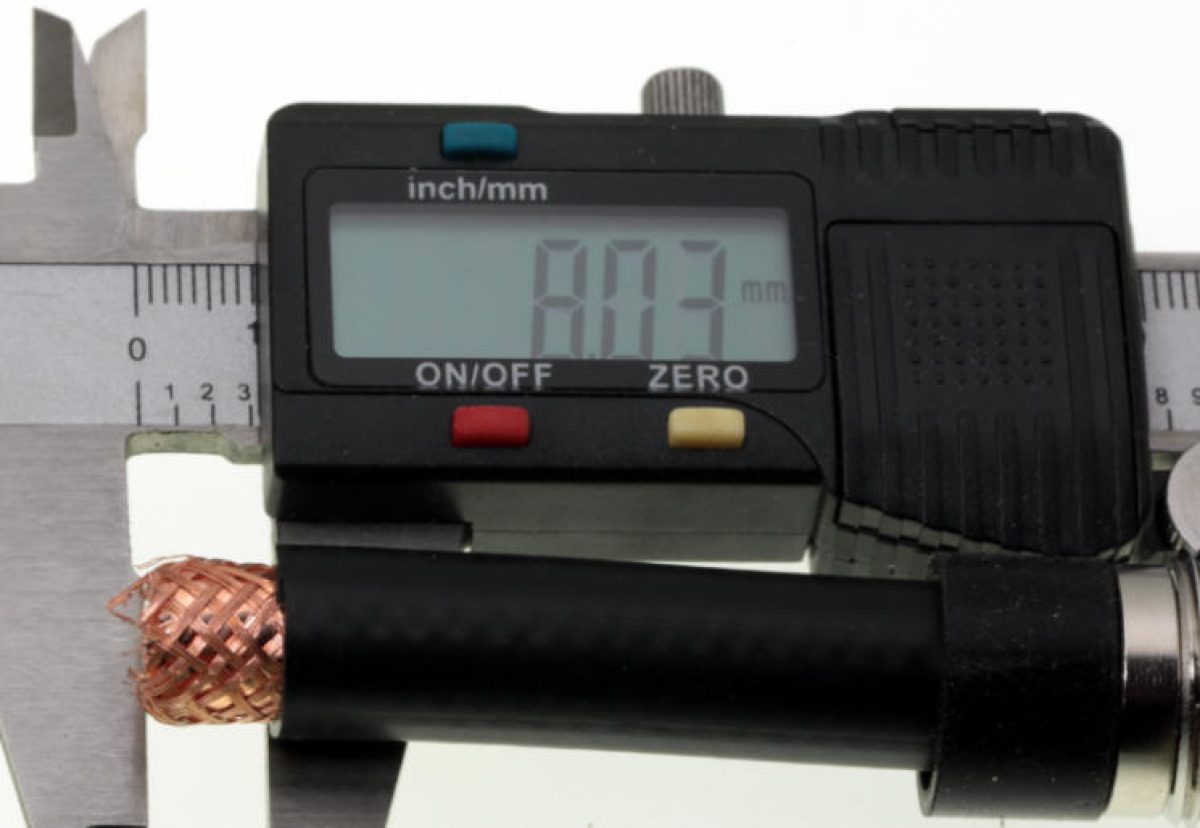

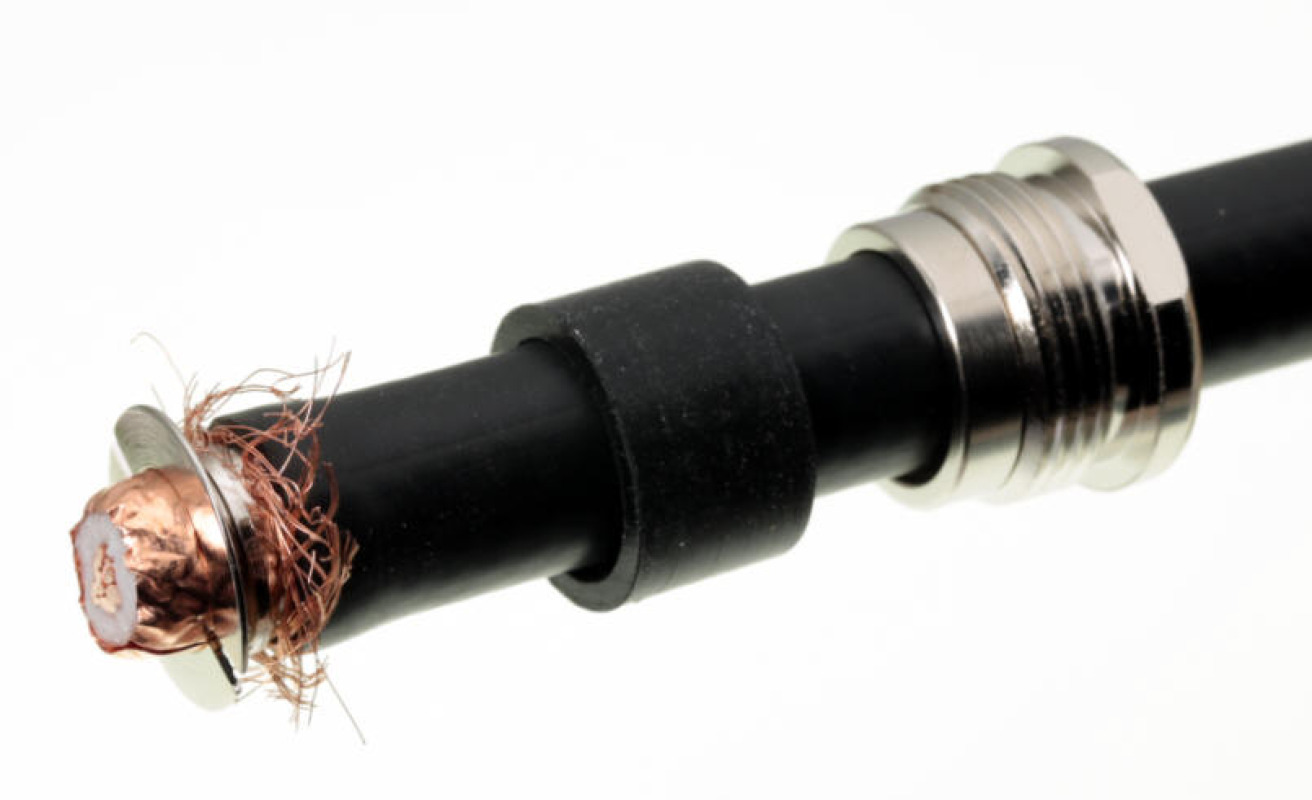

Montageschritte

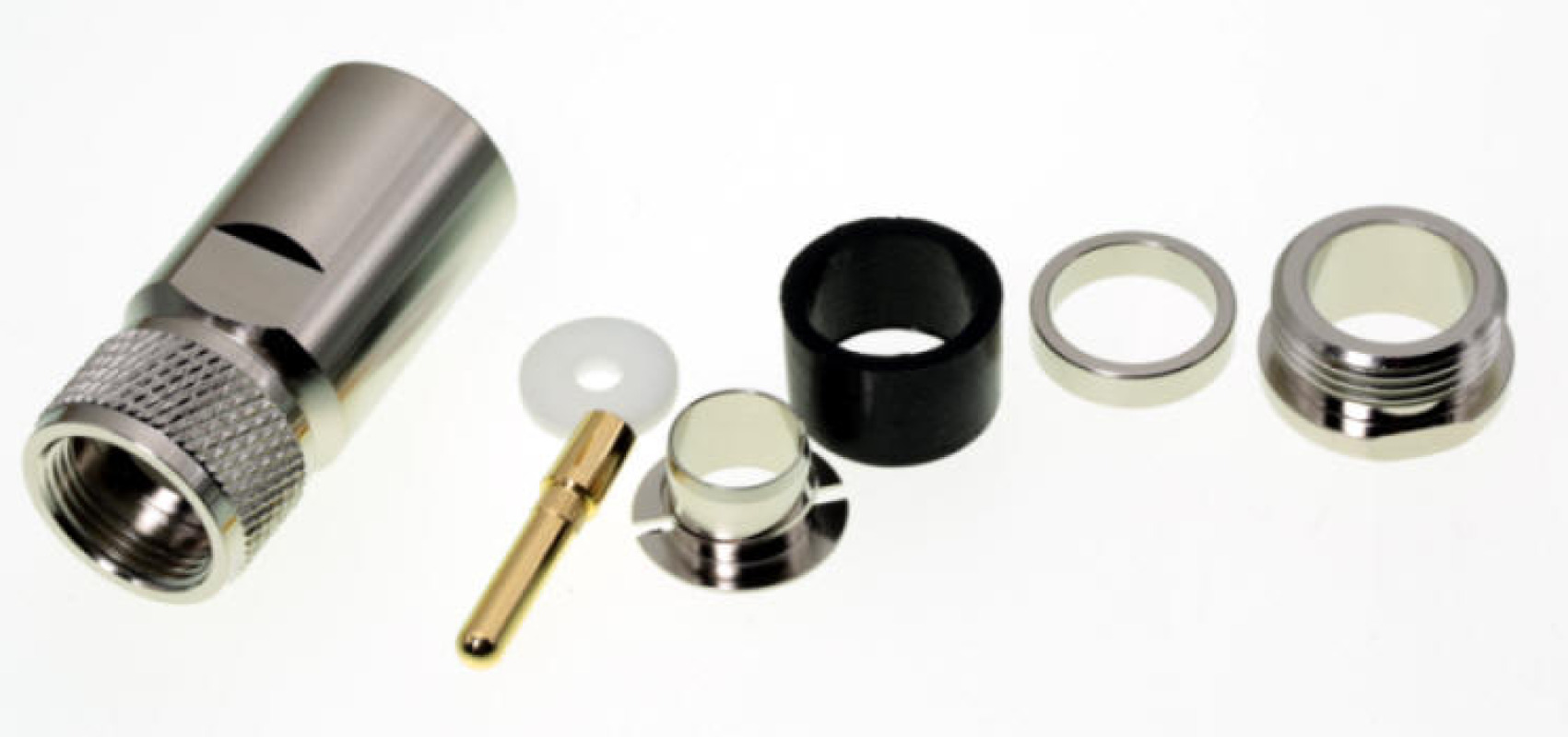

Stückliste:
- Gehäuse von links
- PTFE-Scheibe

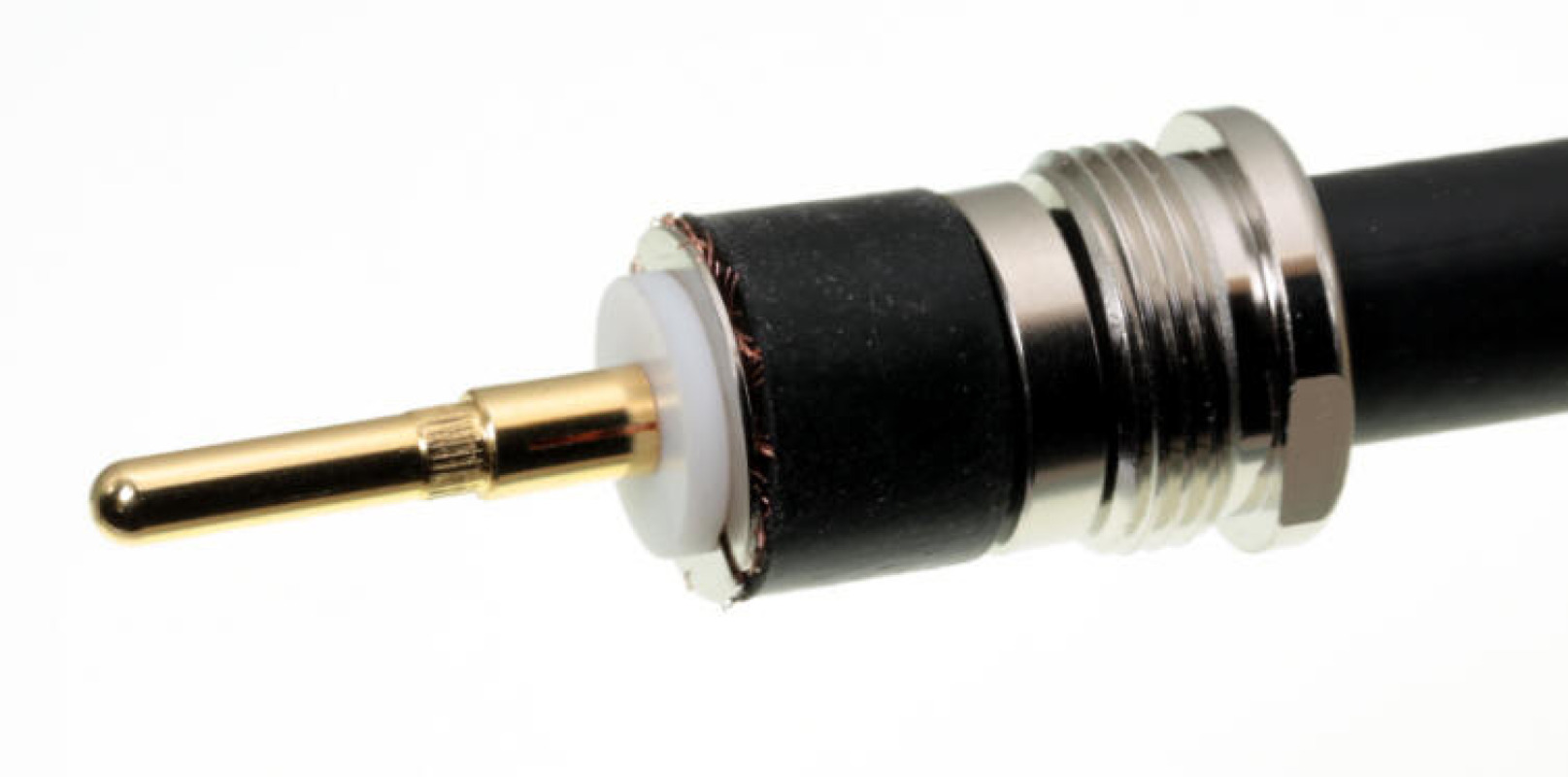

- vergoldeter Mittelstift
- doppelt geschlitzte Massehülse
- Gummidichtung
- Andruckring
- Verschlussschraube

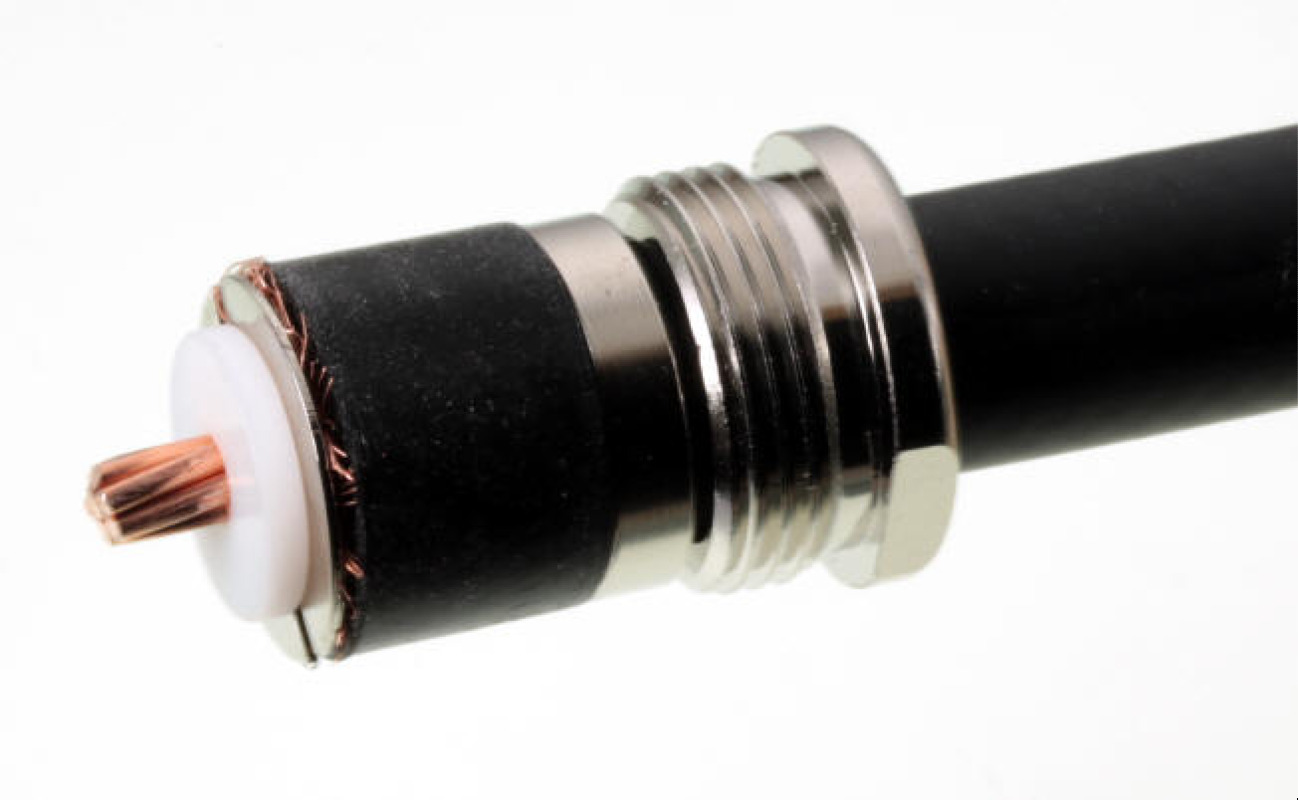

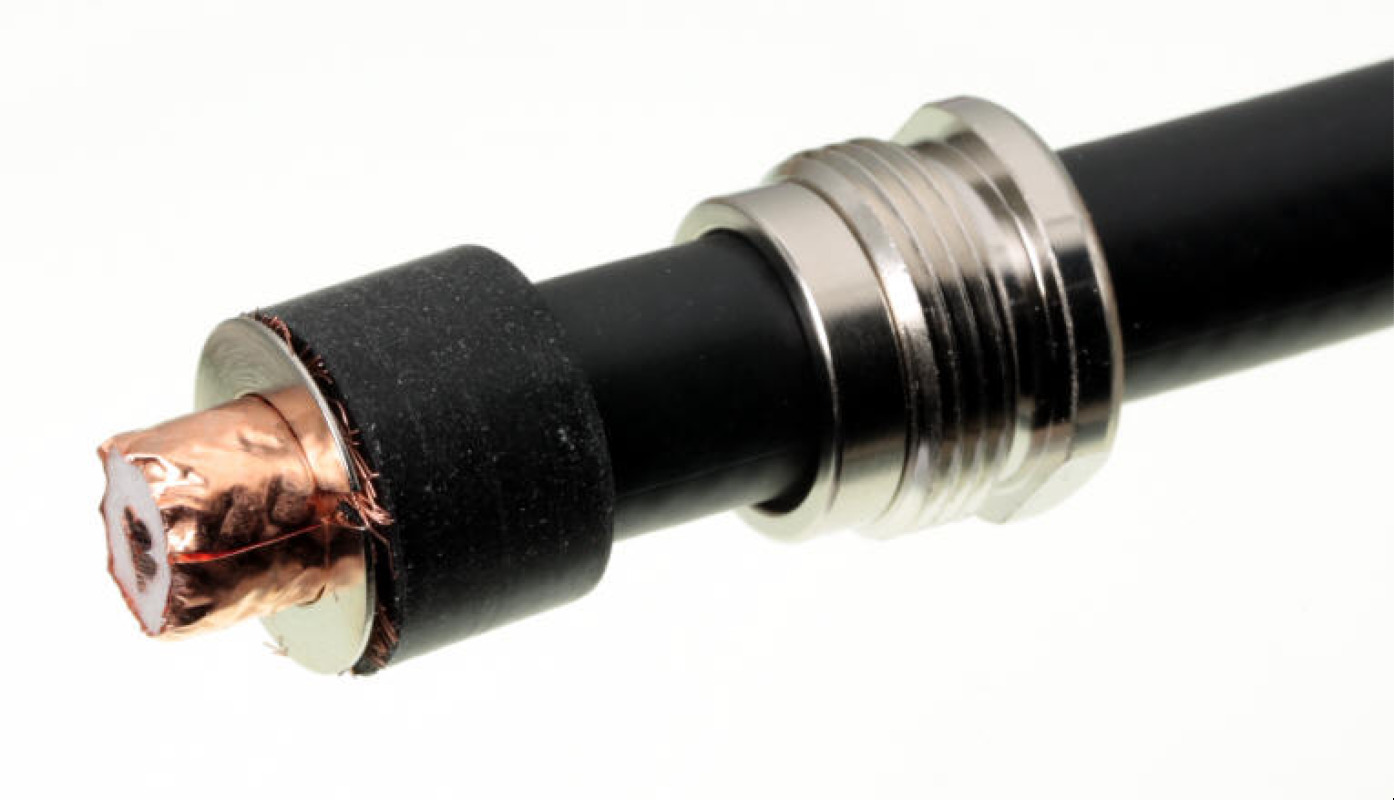

Die Masseverbindungshülse muss zwischen Folie und Geflecht

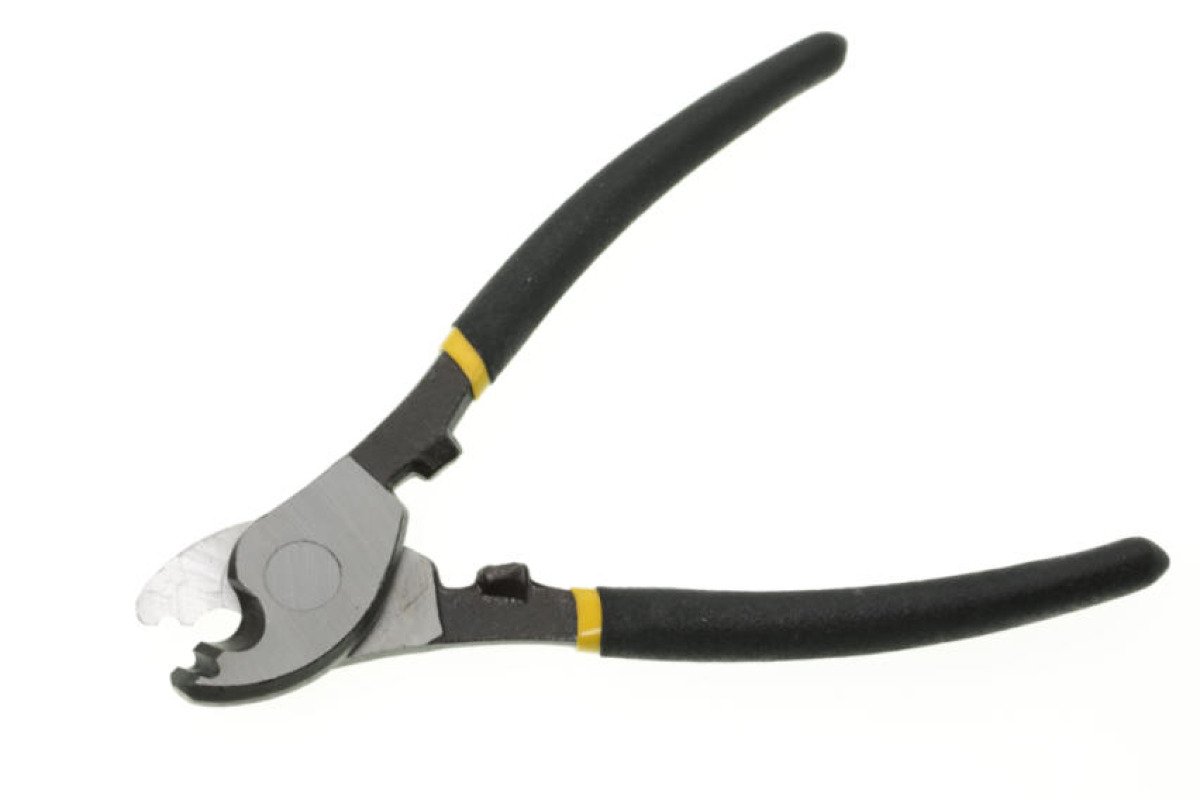

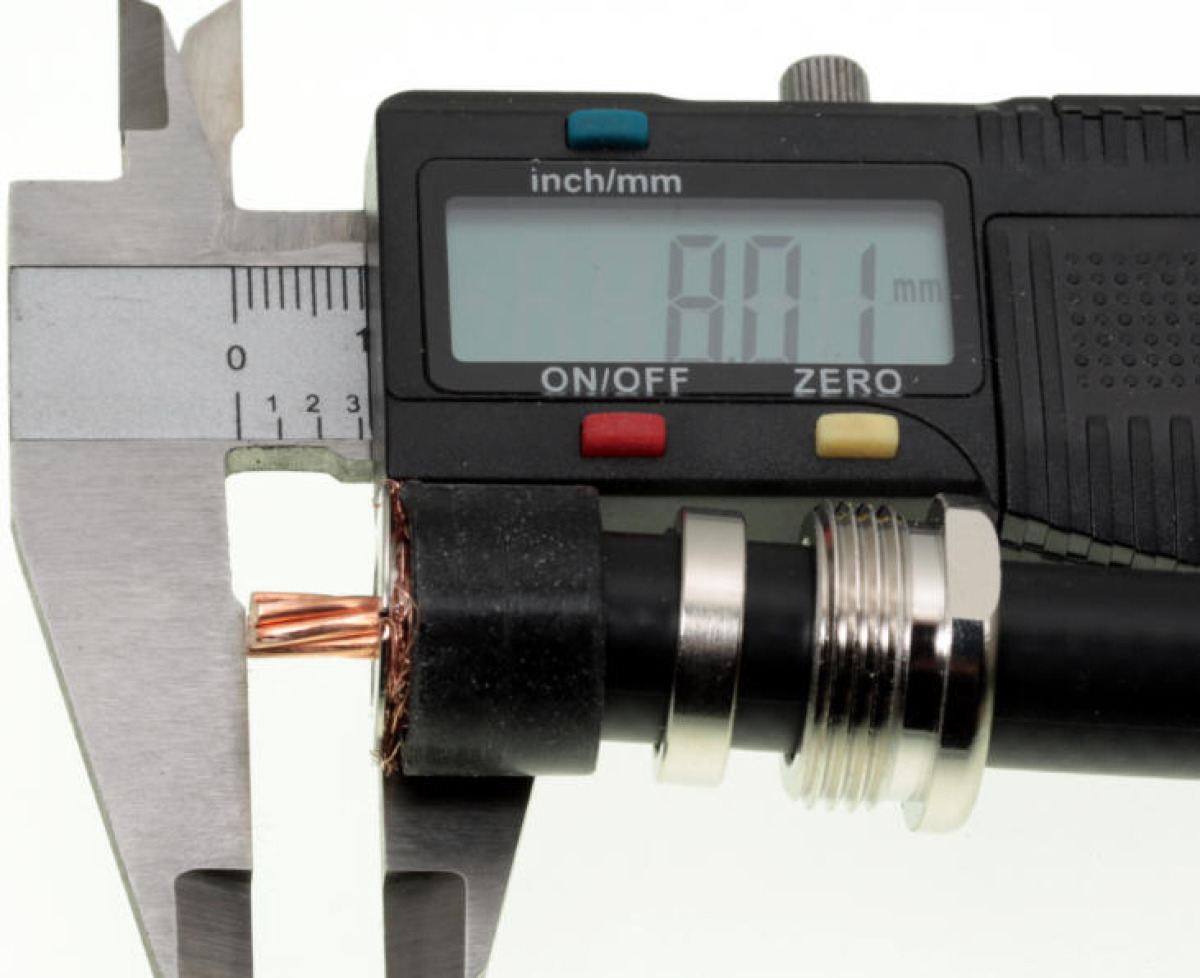

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter 7x1,0 mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
