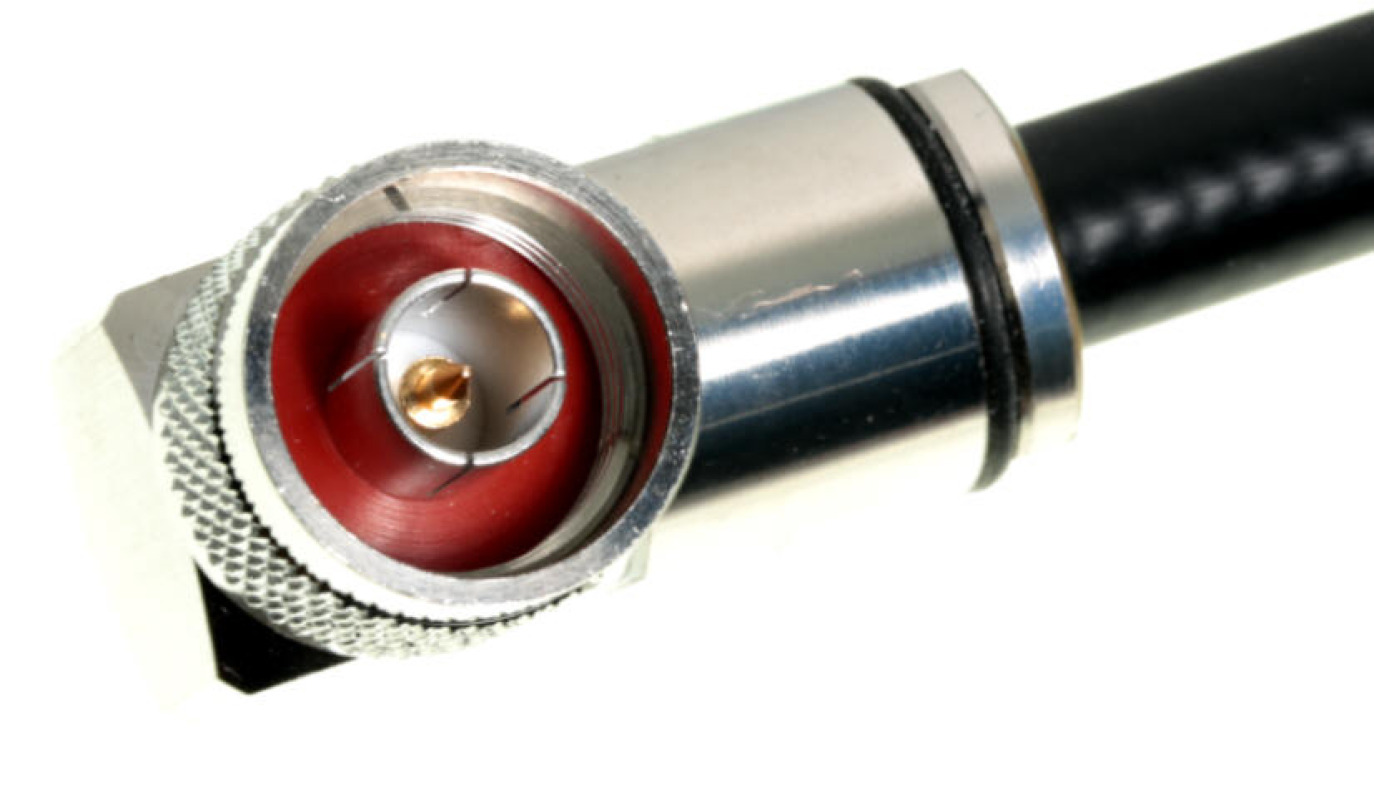

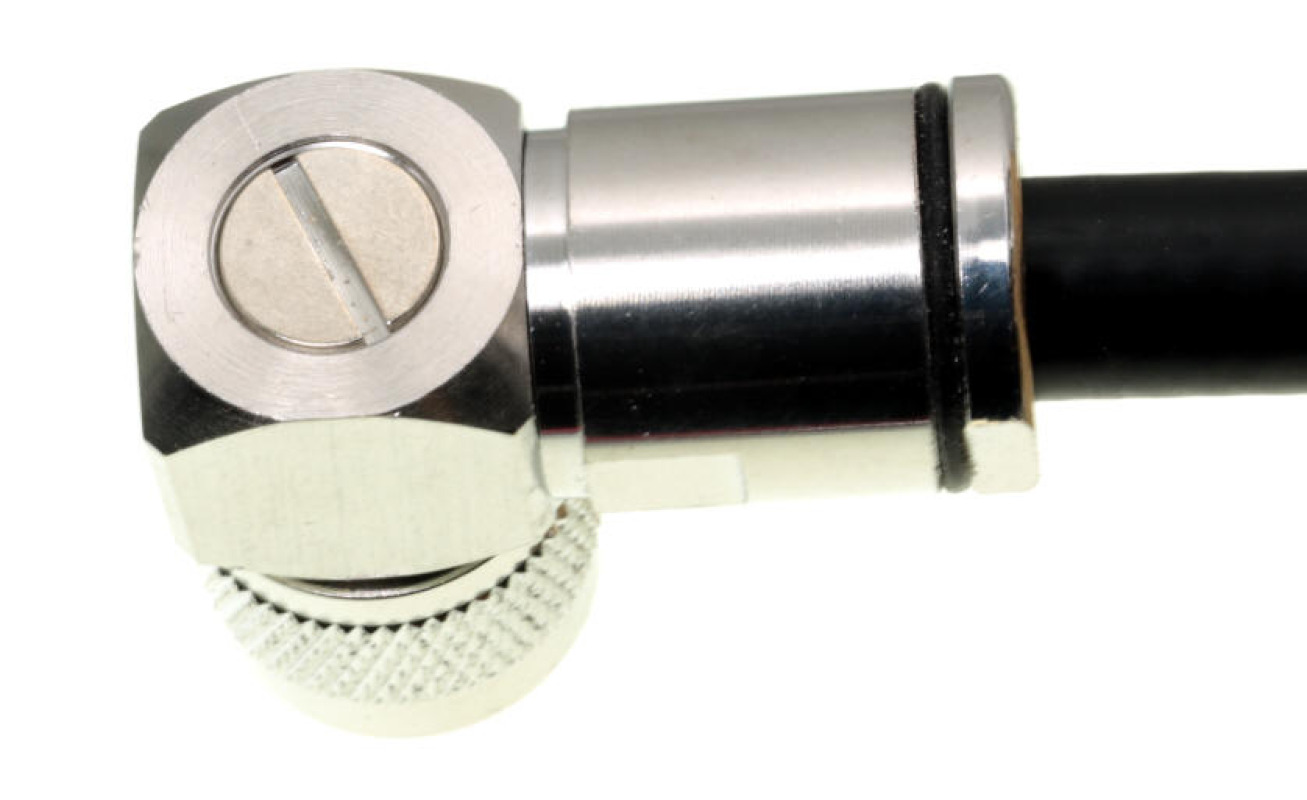

UG 594 TA
Stecker-Norm: N-Winkelstecker 90°
Geeignete Kabel:
für alle 10 - 11 mm Kabel
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

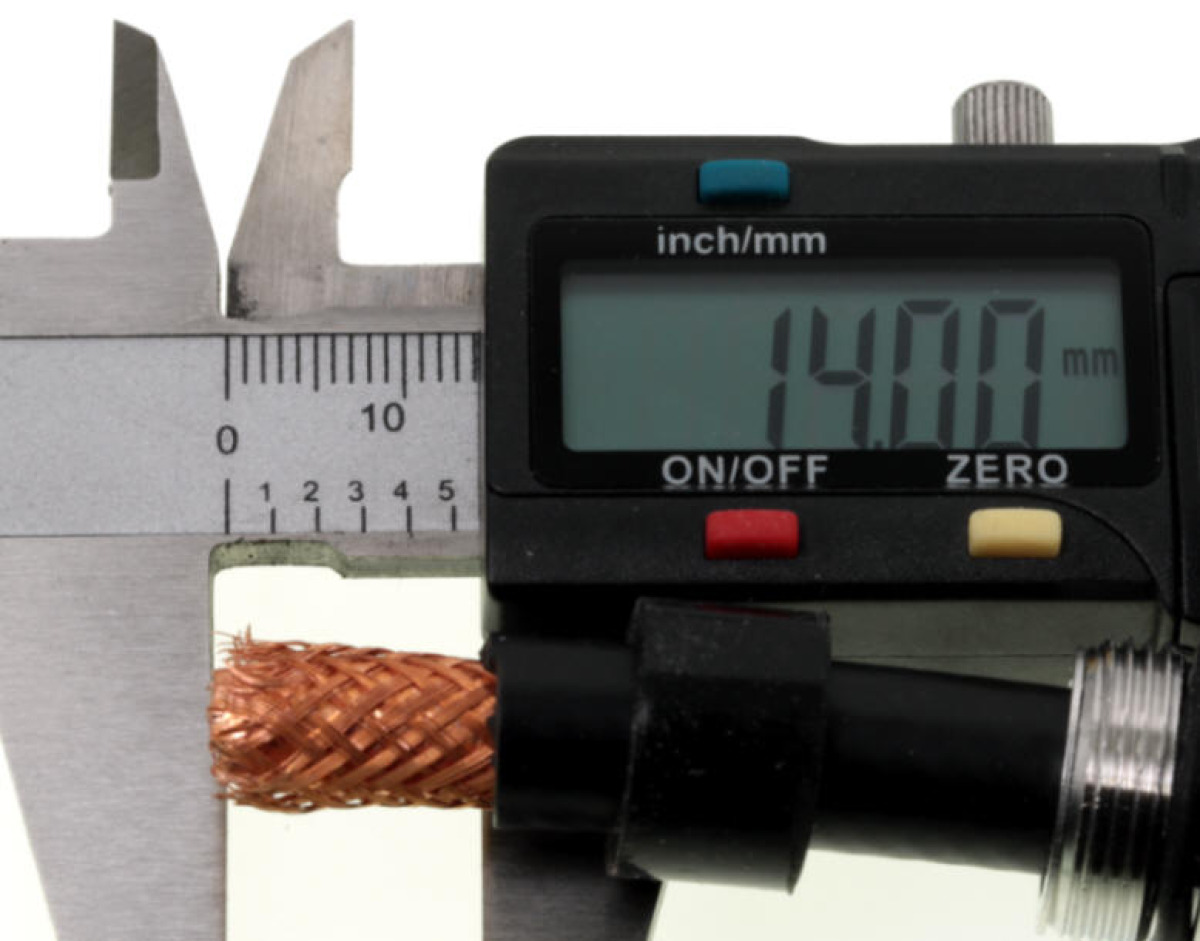

Montageschritte

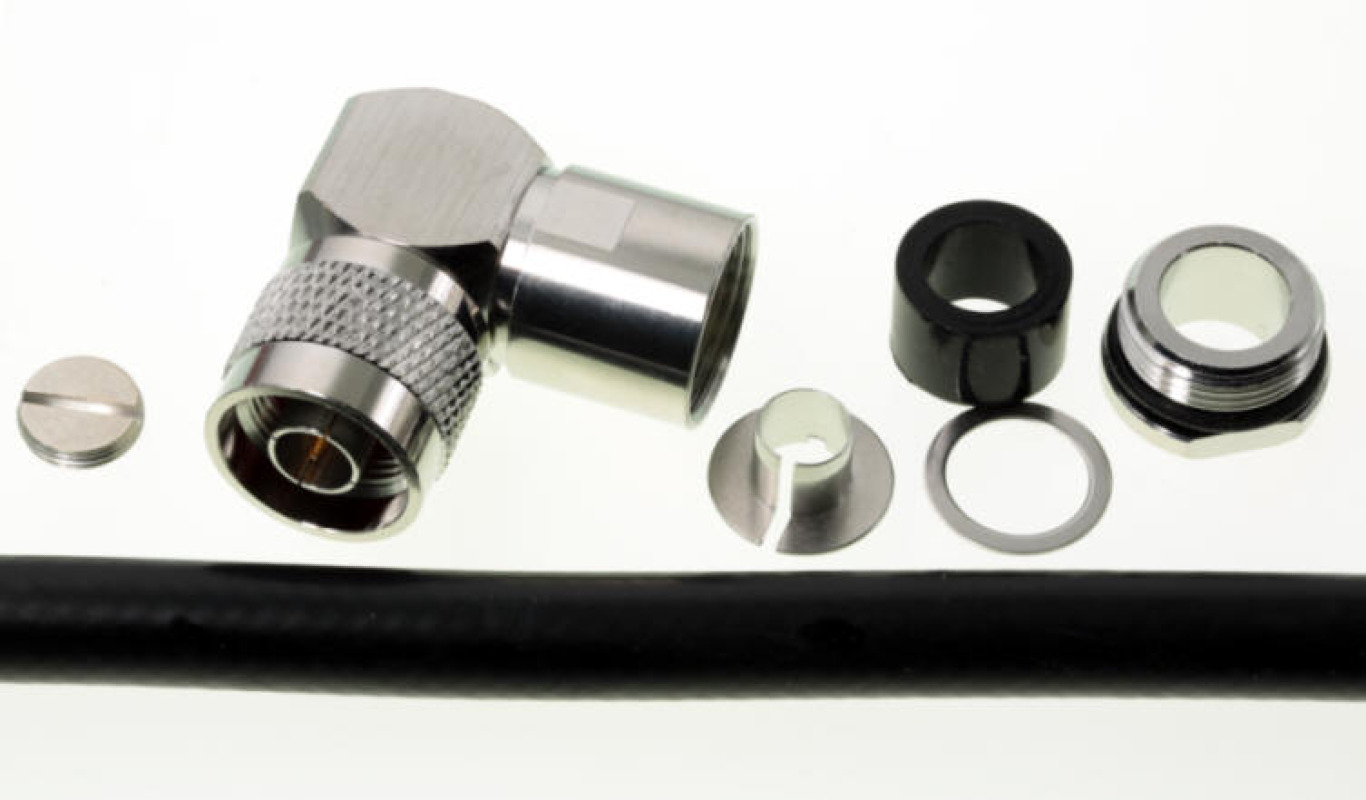

v.l. Abdeckschraube, Gehäuse, doppelt geschlitze Massehülse, Dichtung, Andruckring, Verschlussschraube mit Silikon-O-Ring

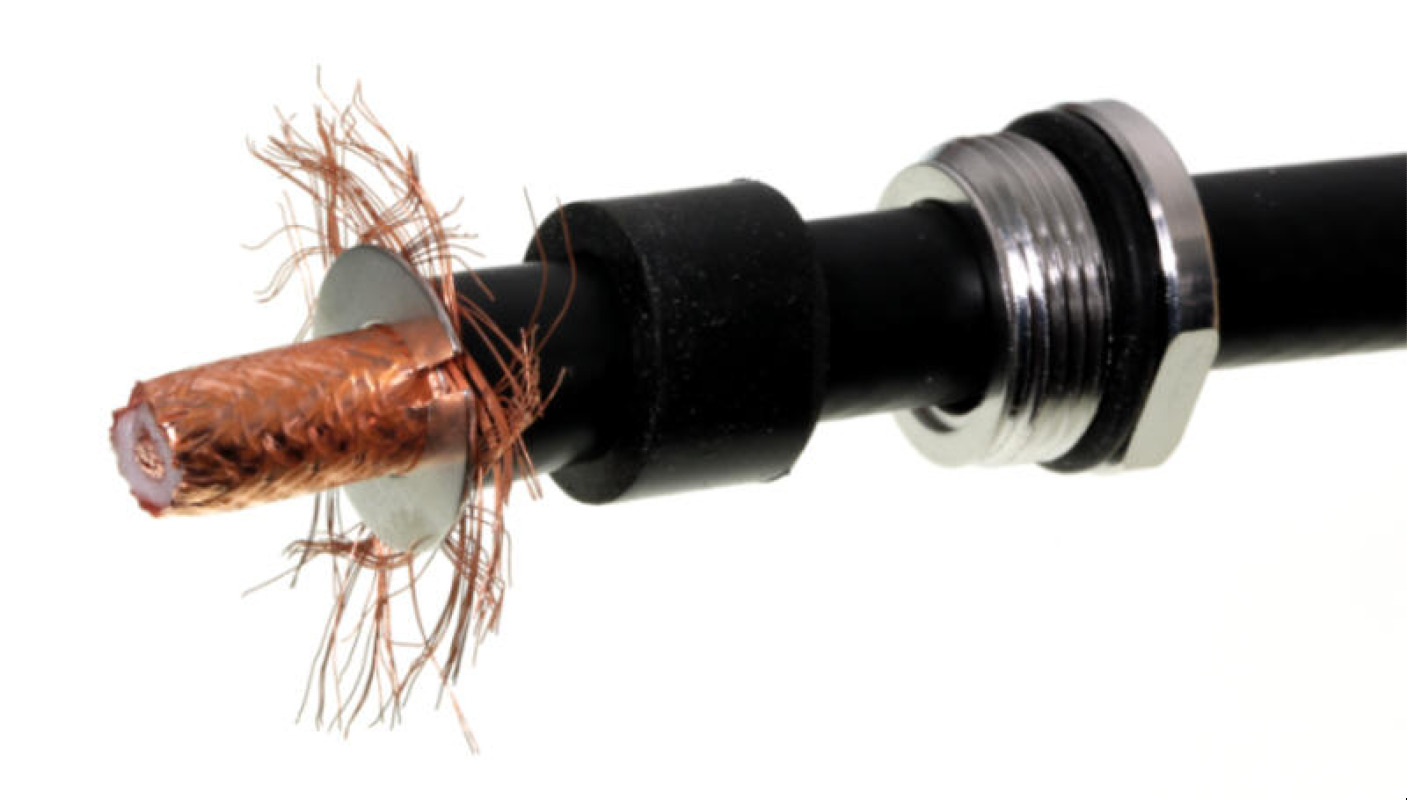

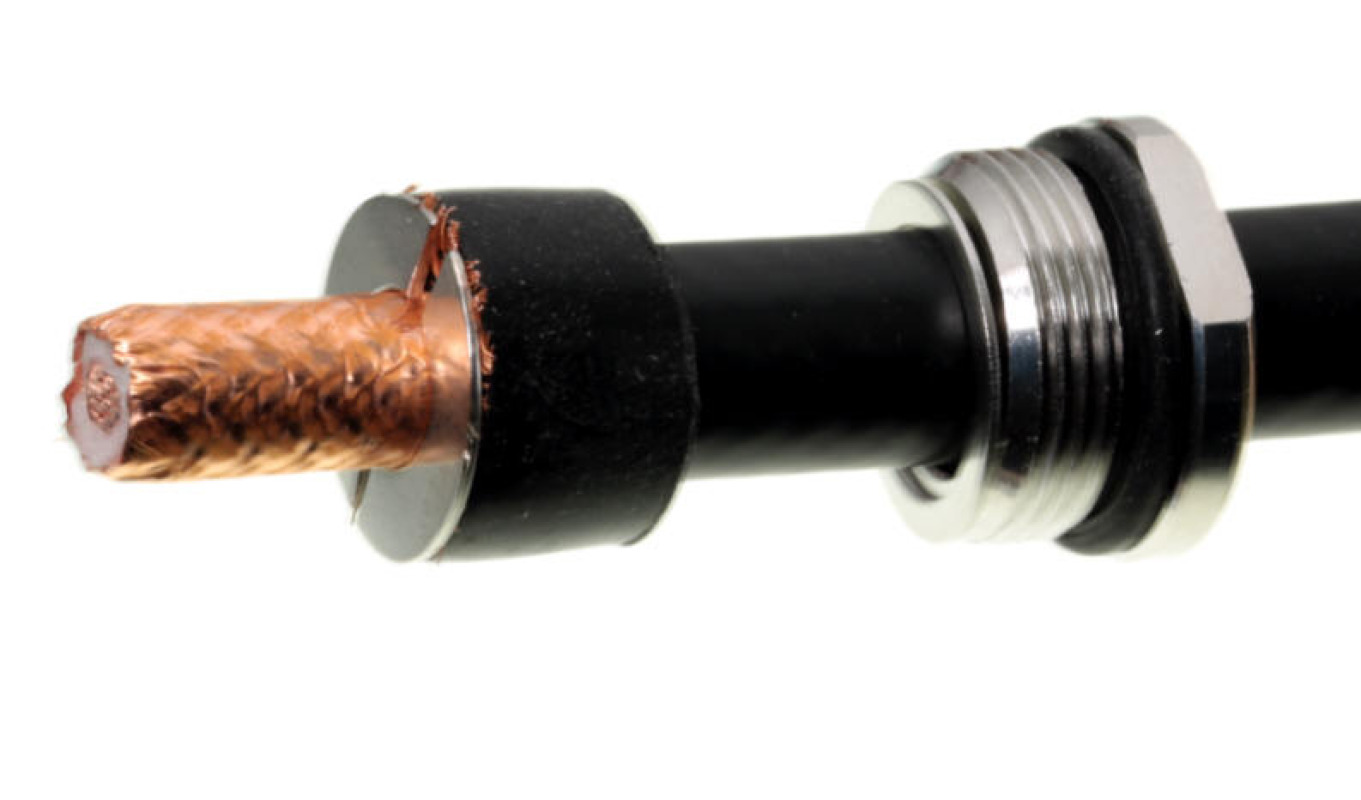

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

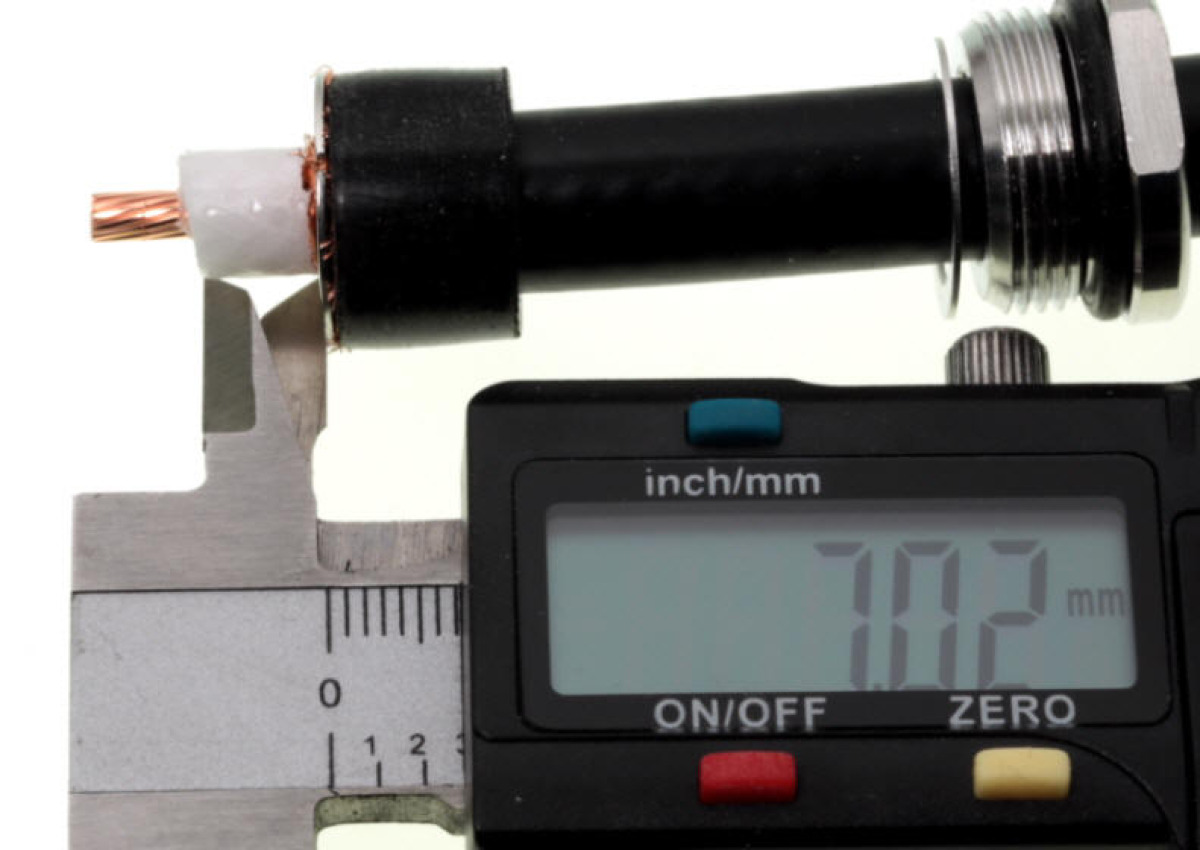

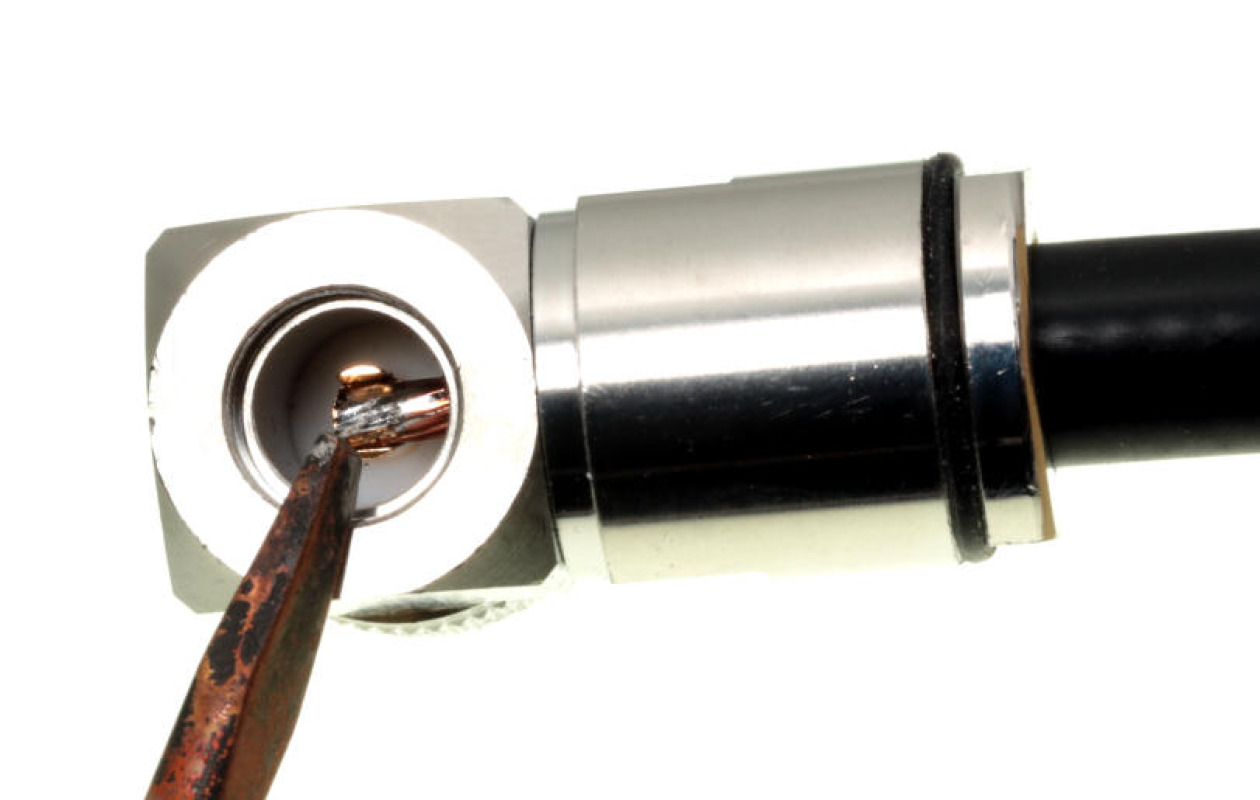

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
