UG 594 / 7 TA
Stecker-Norm: N-Winkelstecker 90°
Geeignete Kabel:
H 2007, H 2007 FRNC, Ultraflex 7, Aircell 7, HIGHFLEXX 7, LMR 300 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

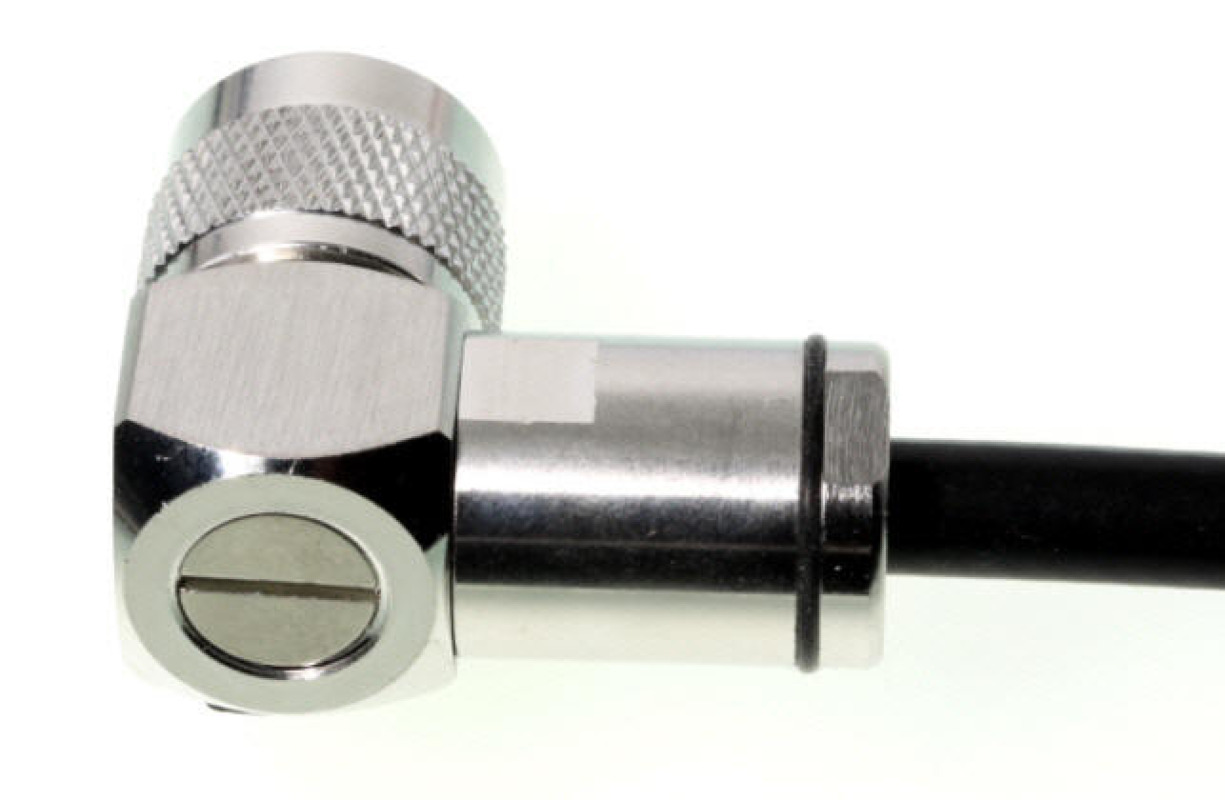

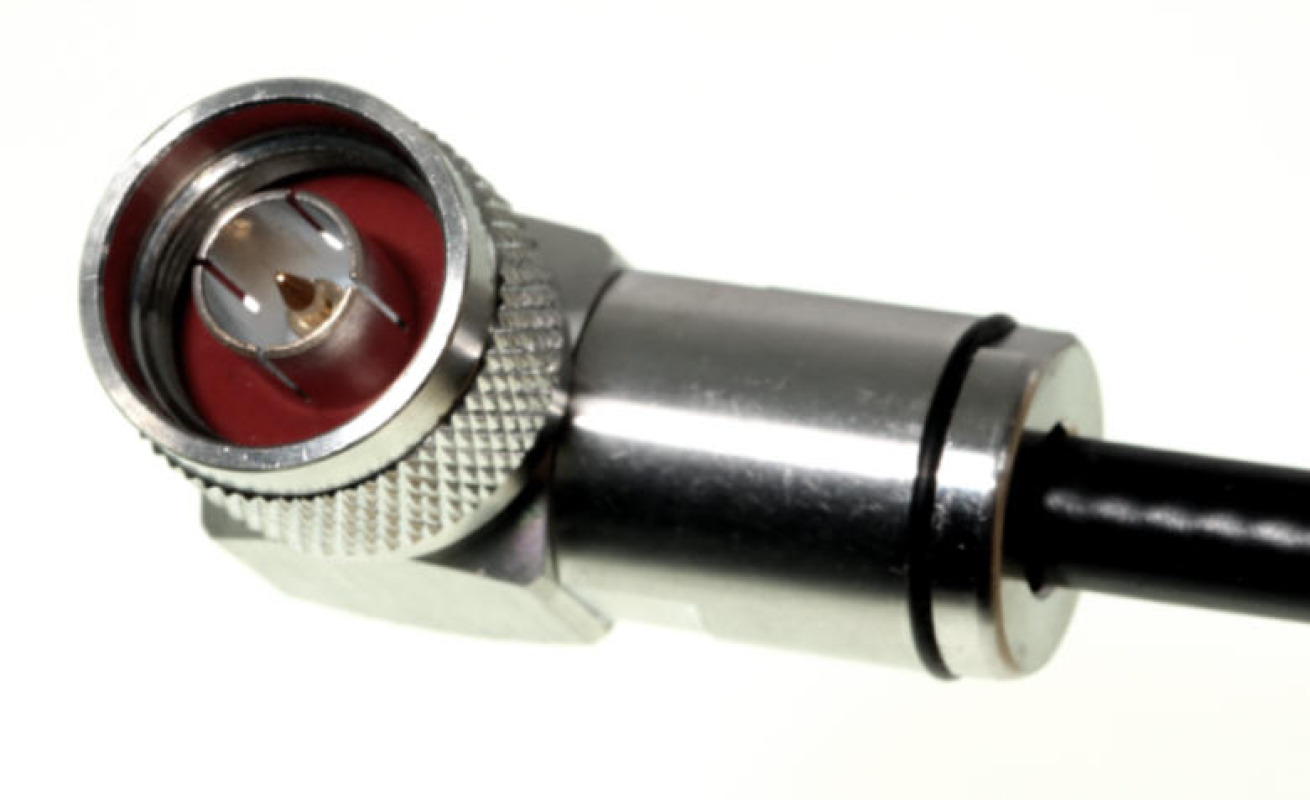

Montageanleitung für den N-Winkelstecker UG 594 / 7 TA (HIGHFLEXX 7, H 2007, Aircell 7, Ultraflex , LMR 300 u.ä.)

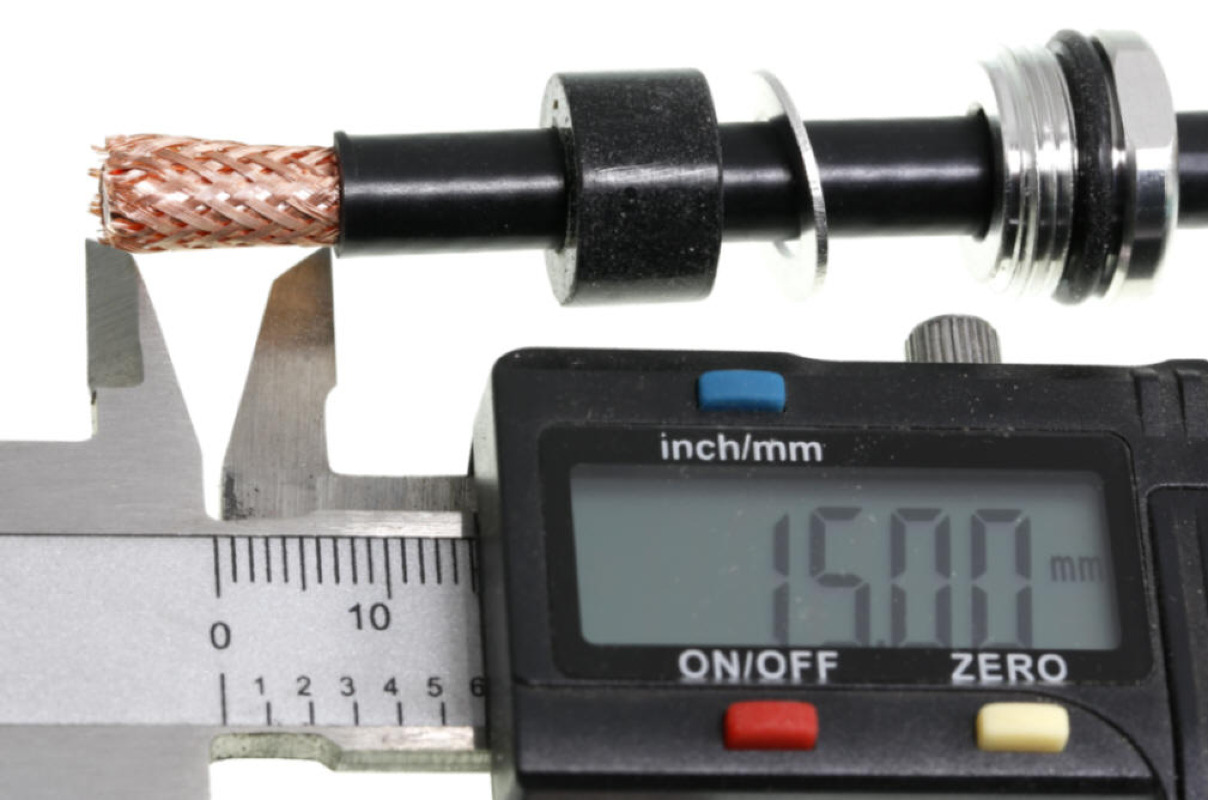

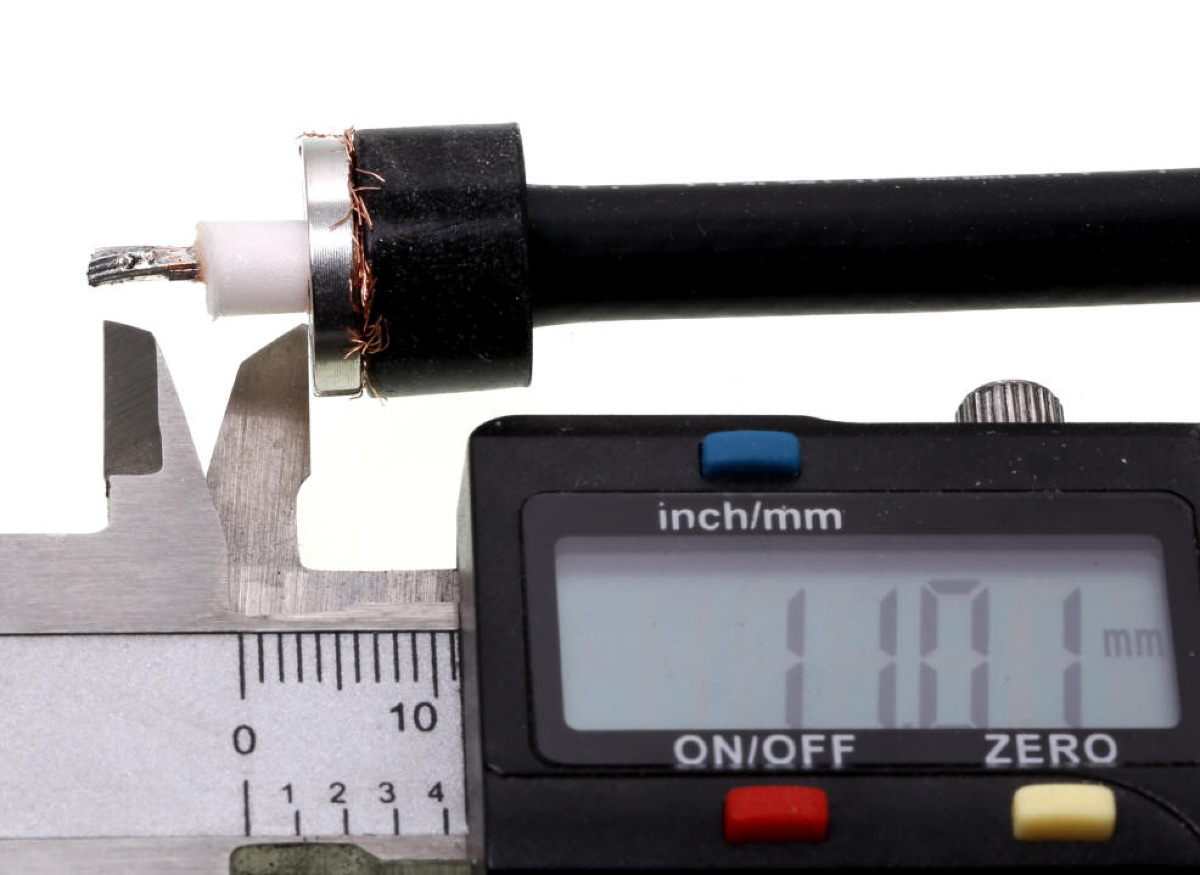

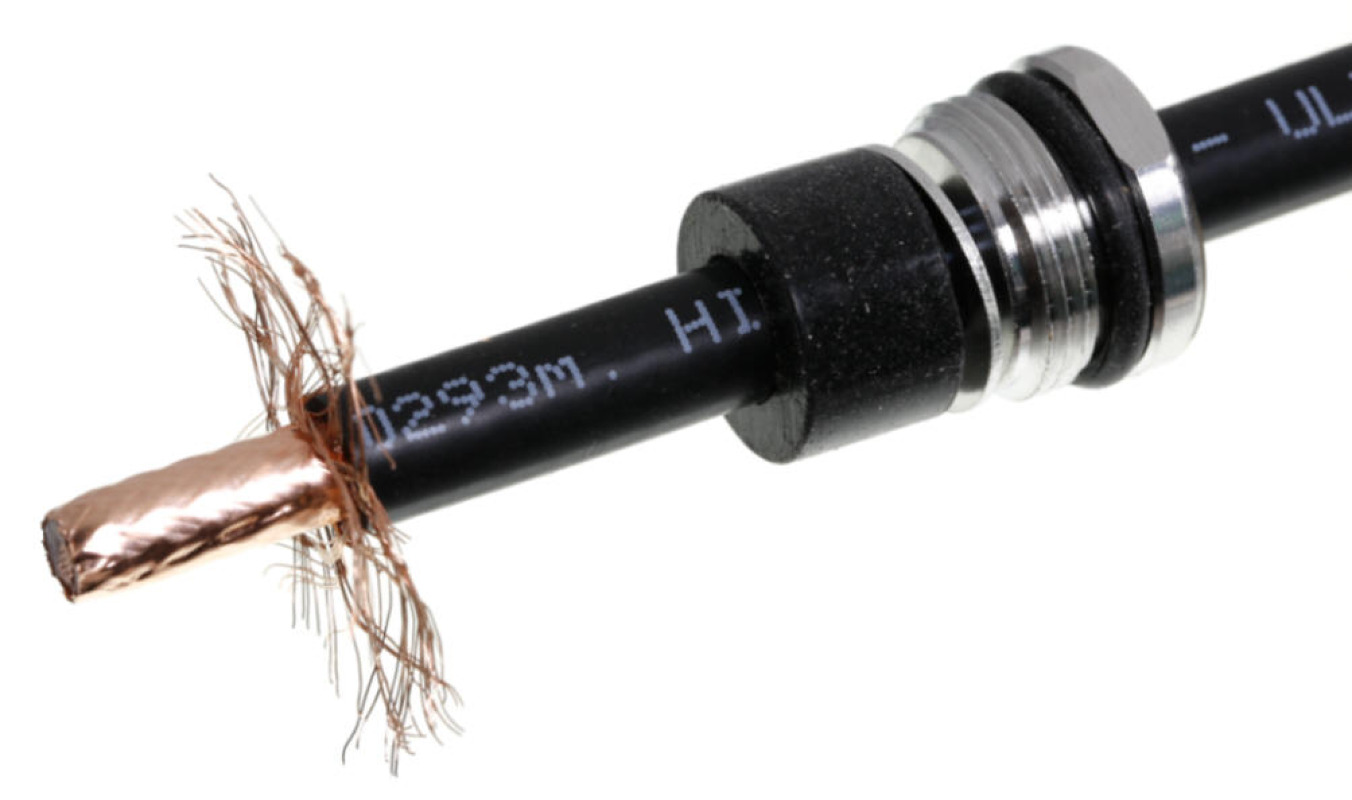

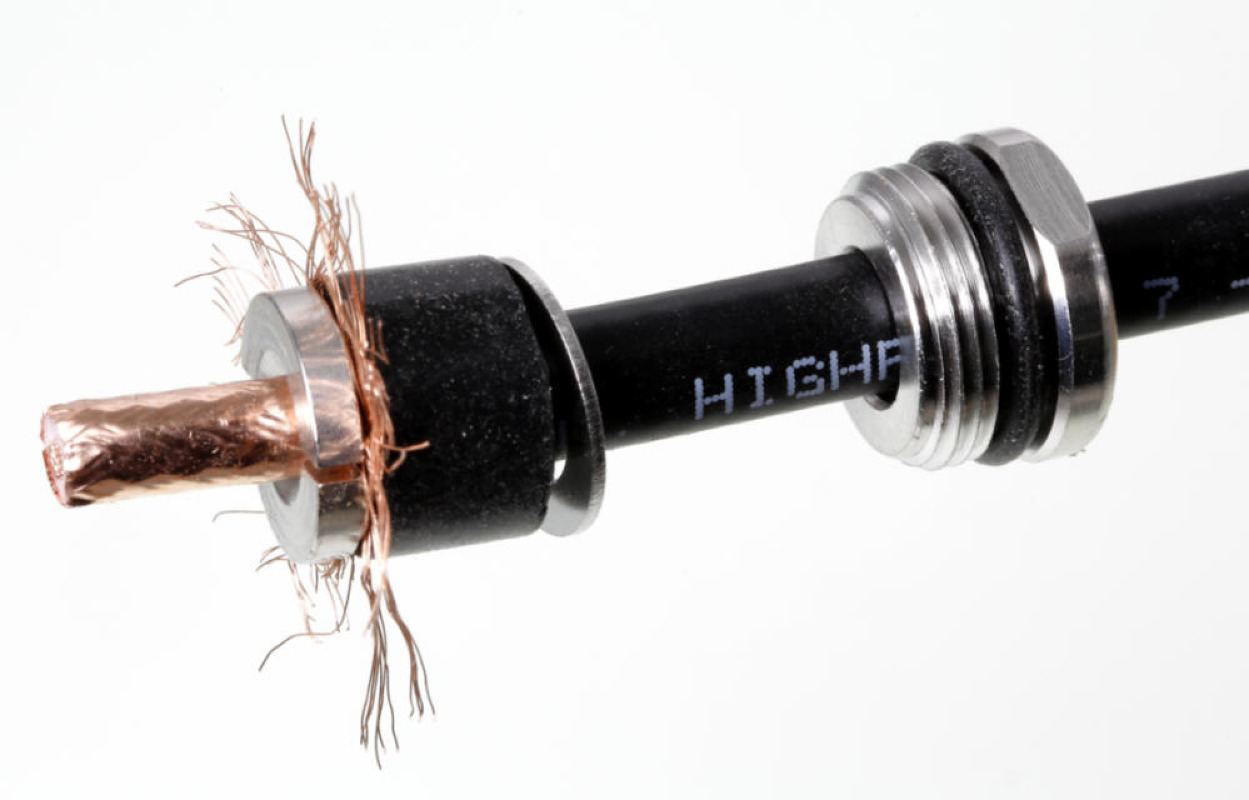

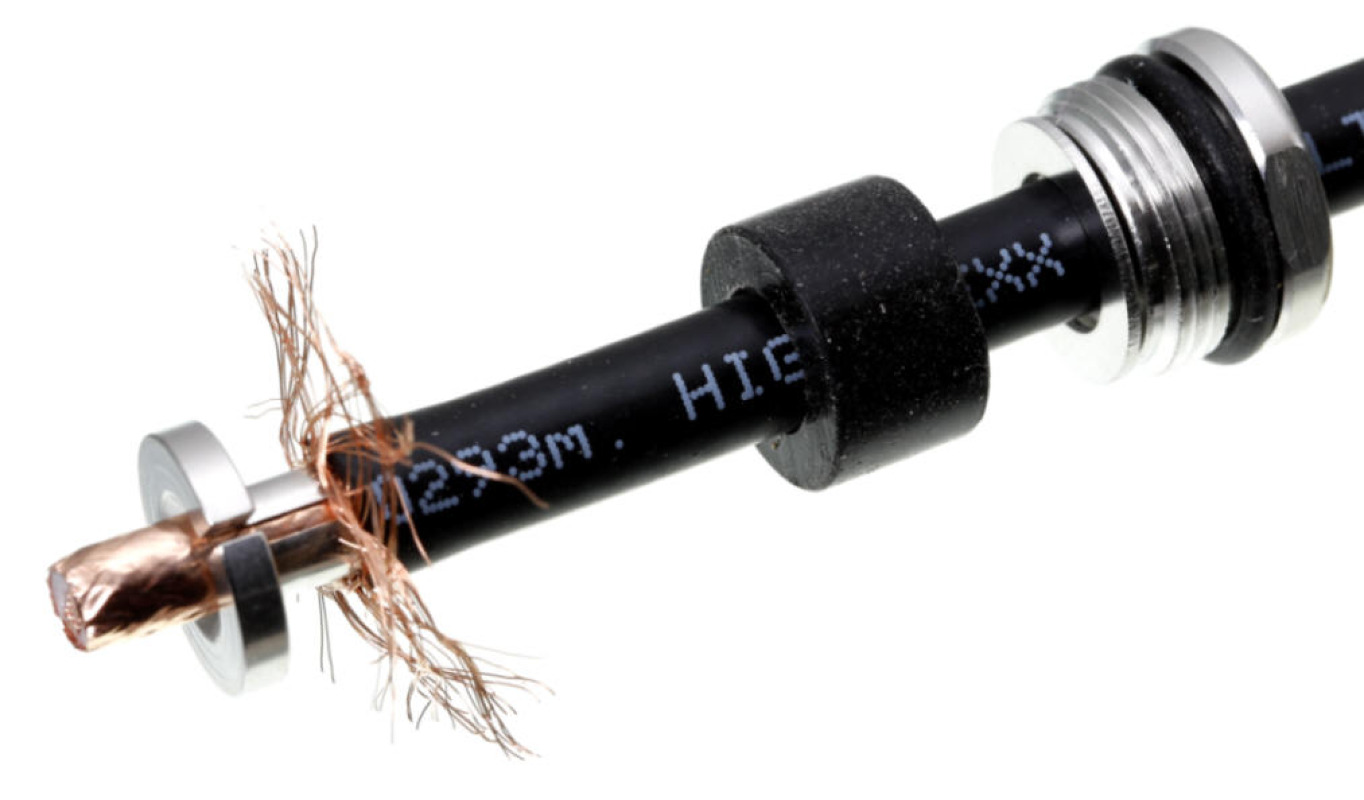

Montageschritte

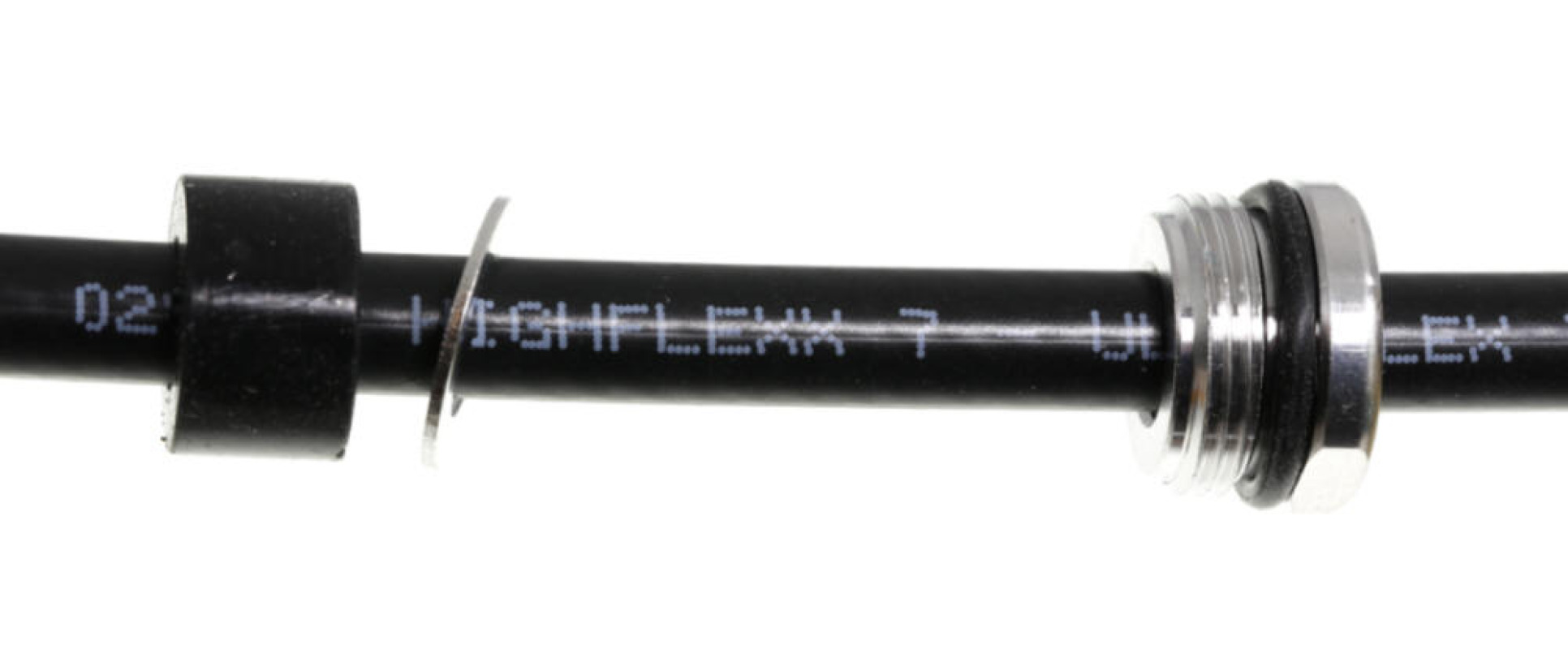

verwendetes Kabel: Highflexx 7

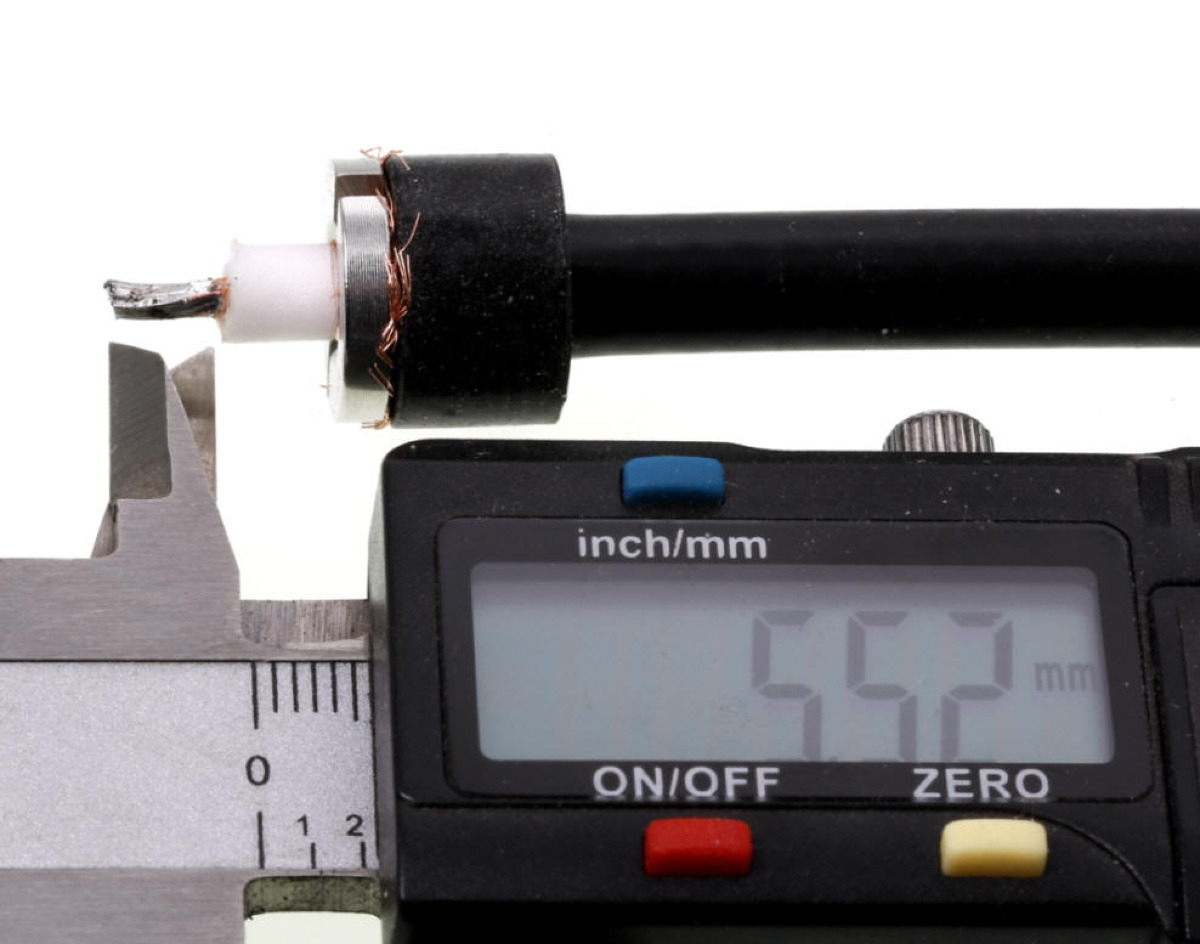

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Bitte sorgfältig den Mittelleiter in der U-Kehle verlöten.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
