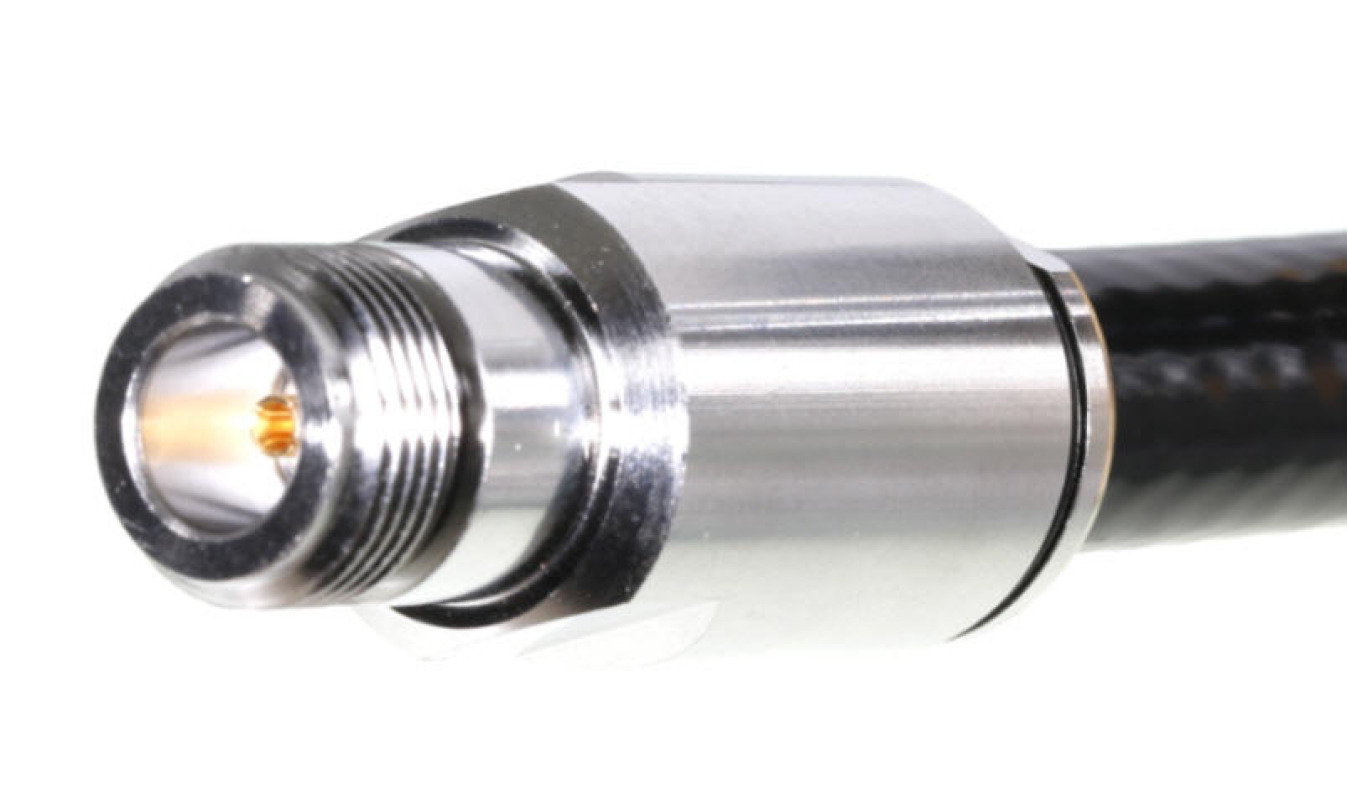

UG 23 / 15 TA
Stecker-Norm: N-Buchse
Geeignete Kabel:
Ecoflex 15, Heatex 15, LMR 600
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für die N-Buchse UG 23-15 TA

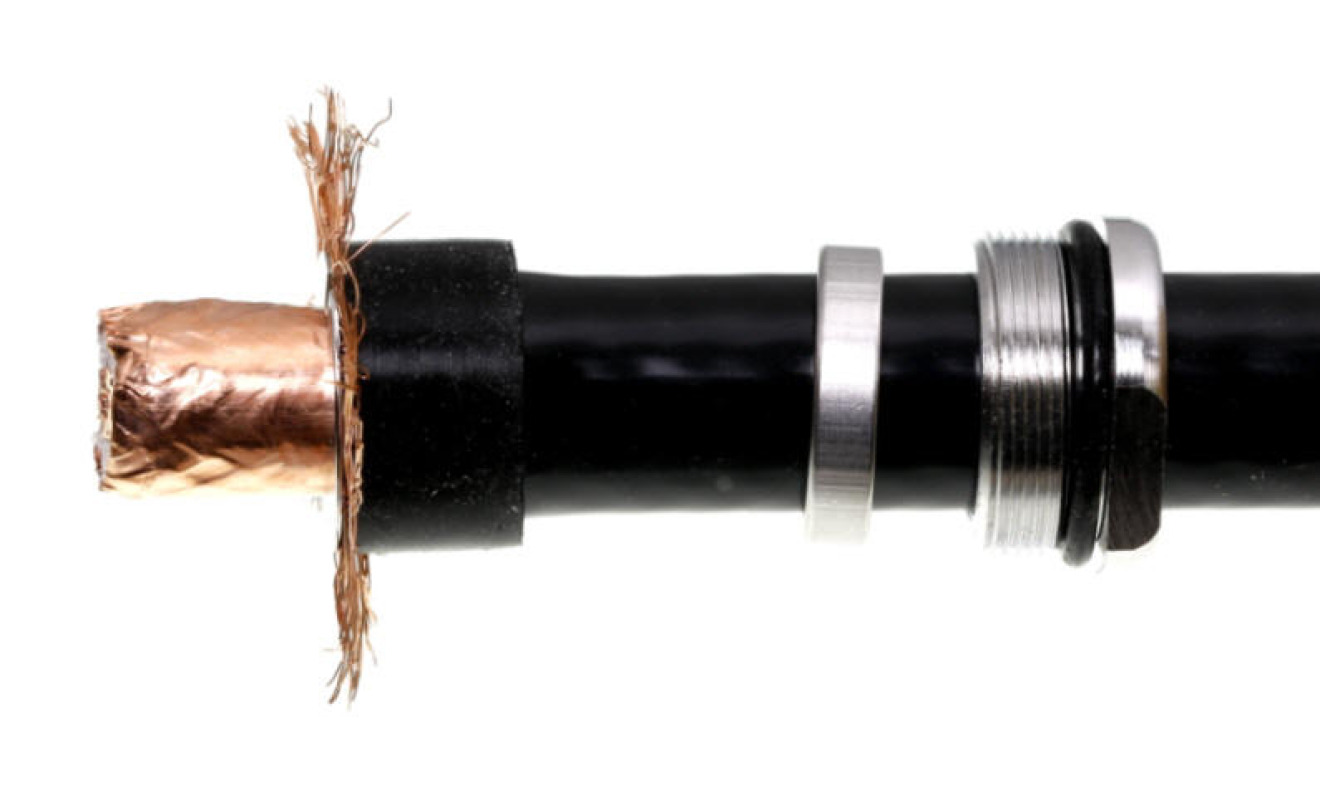

Montageschritte

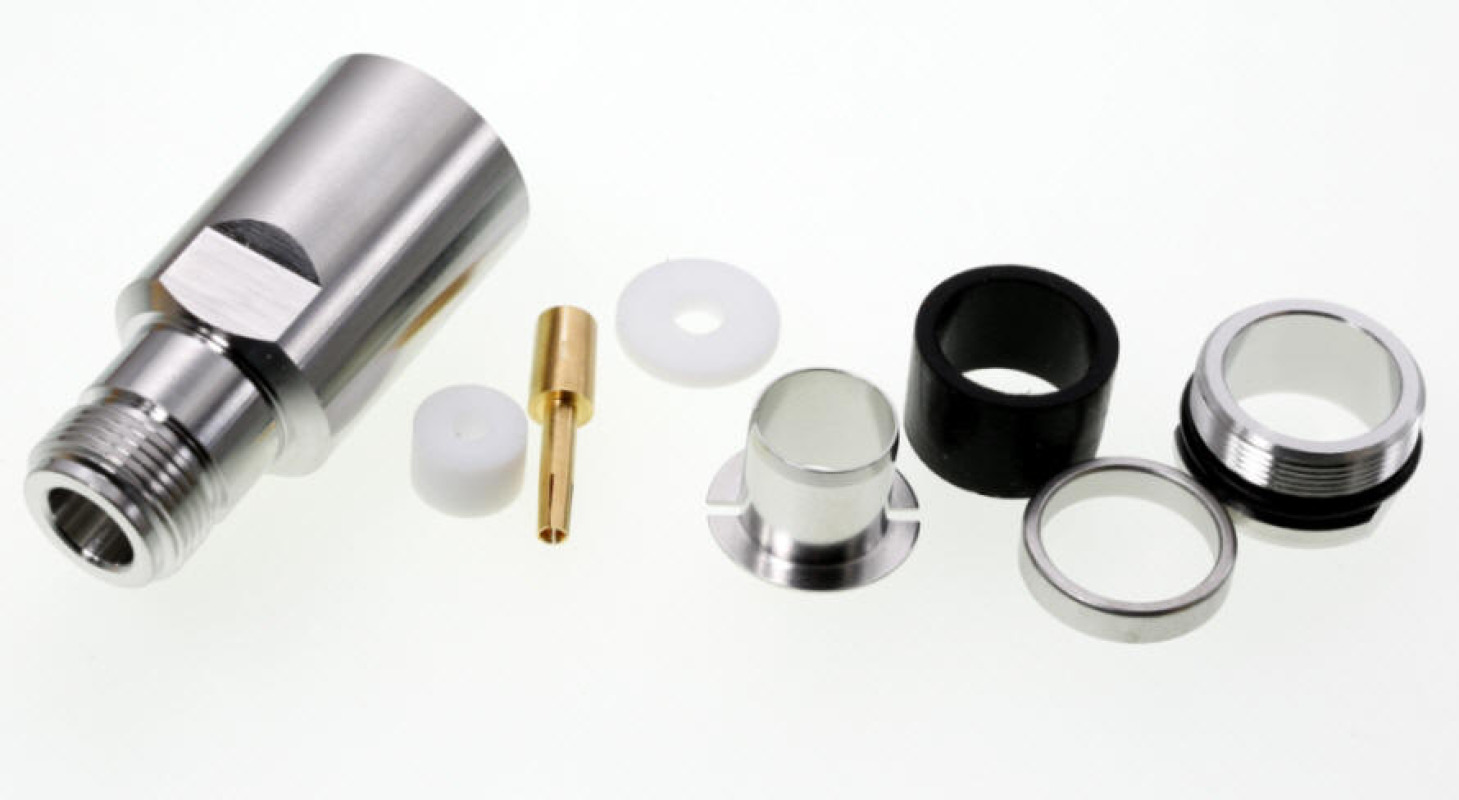

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse |
| 2 | doppelt geschlitzte Massehülse |
| 3 | PTFE-Scheiben |
| 4 | vergoldeter Mittelkontakt |
| 5 | Gummidichtung |
| 6 | Andruckring |
| 7 | Verschlussschraube |

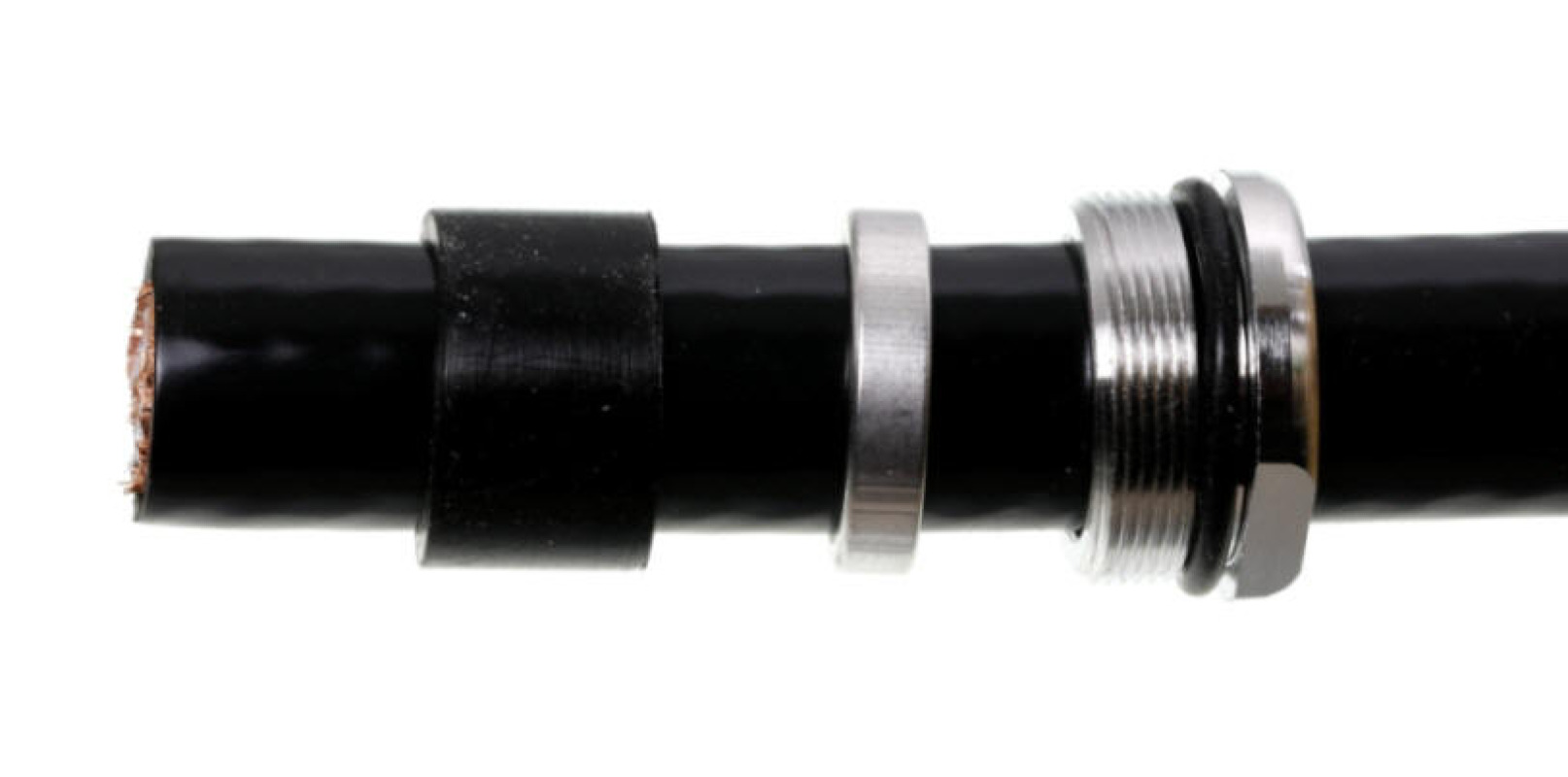

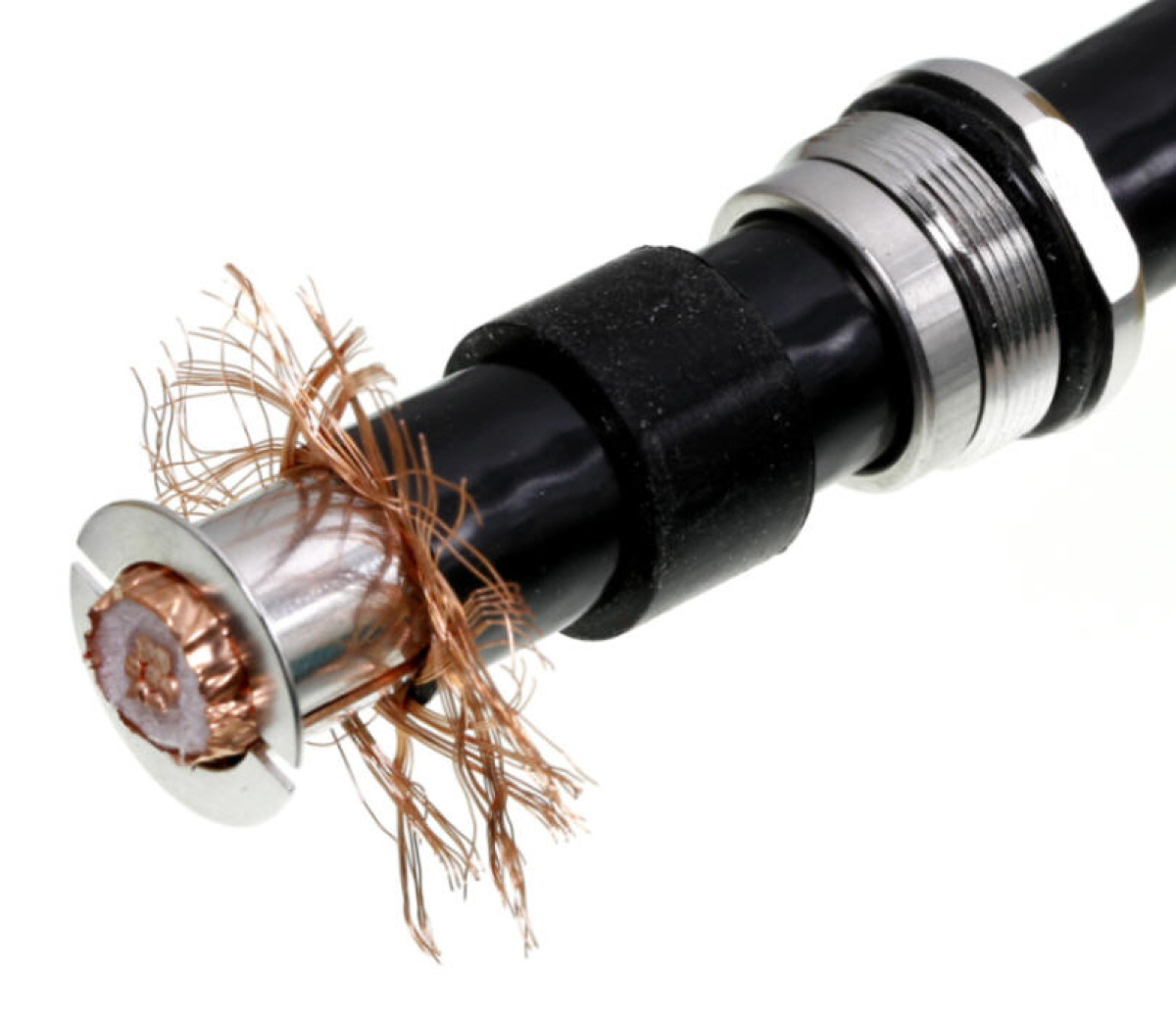

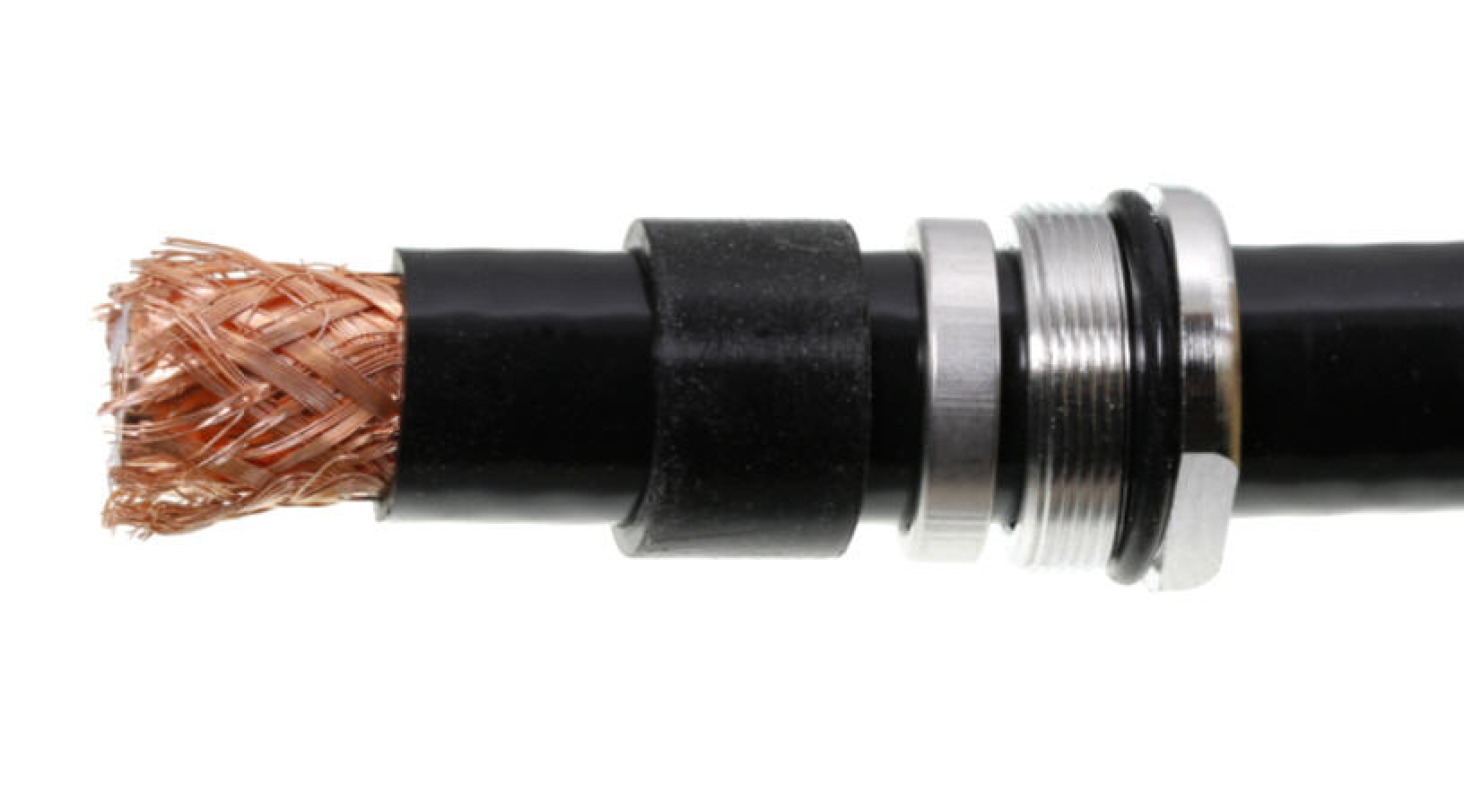

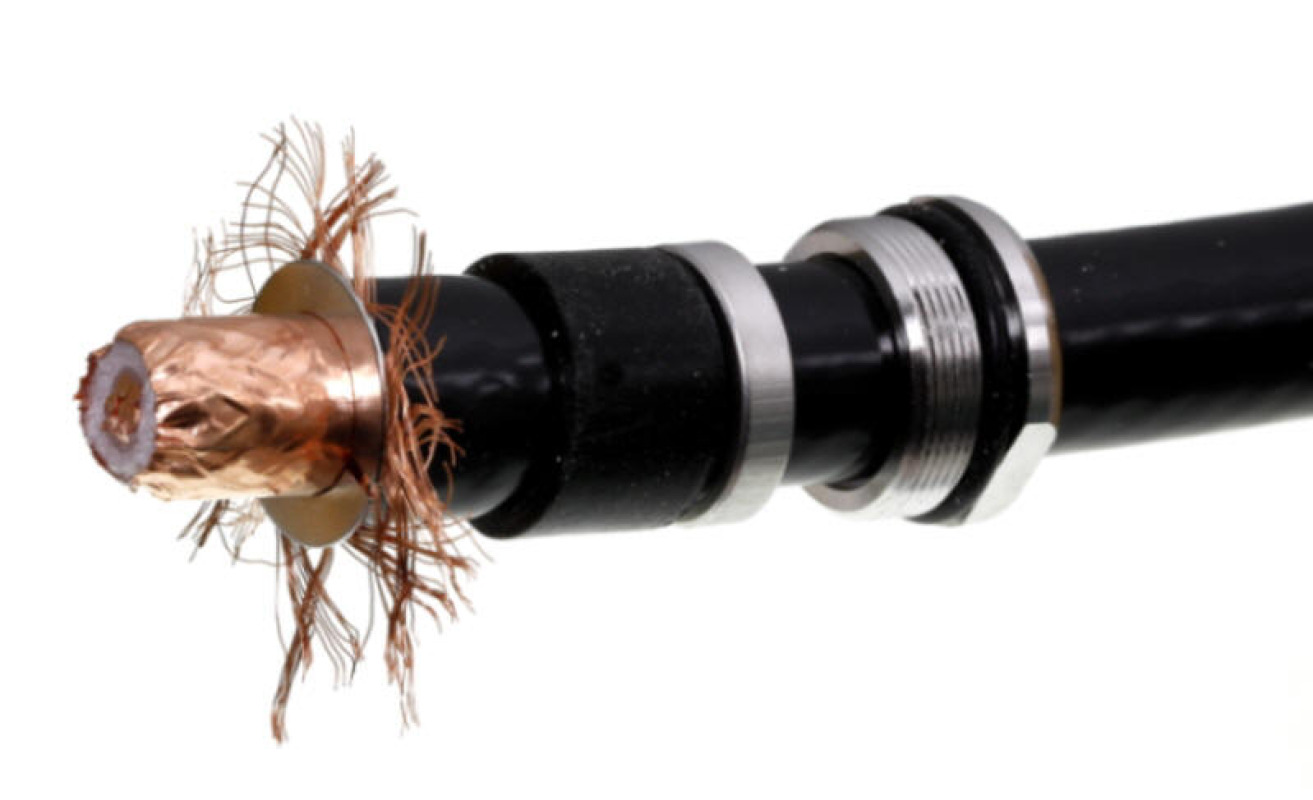

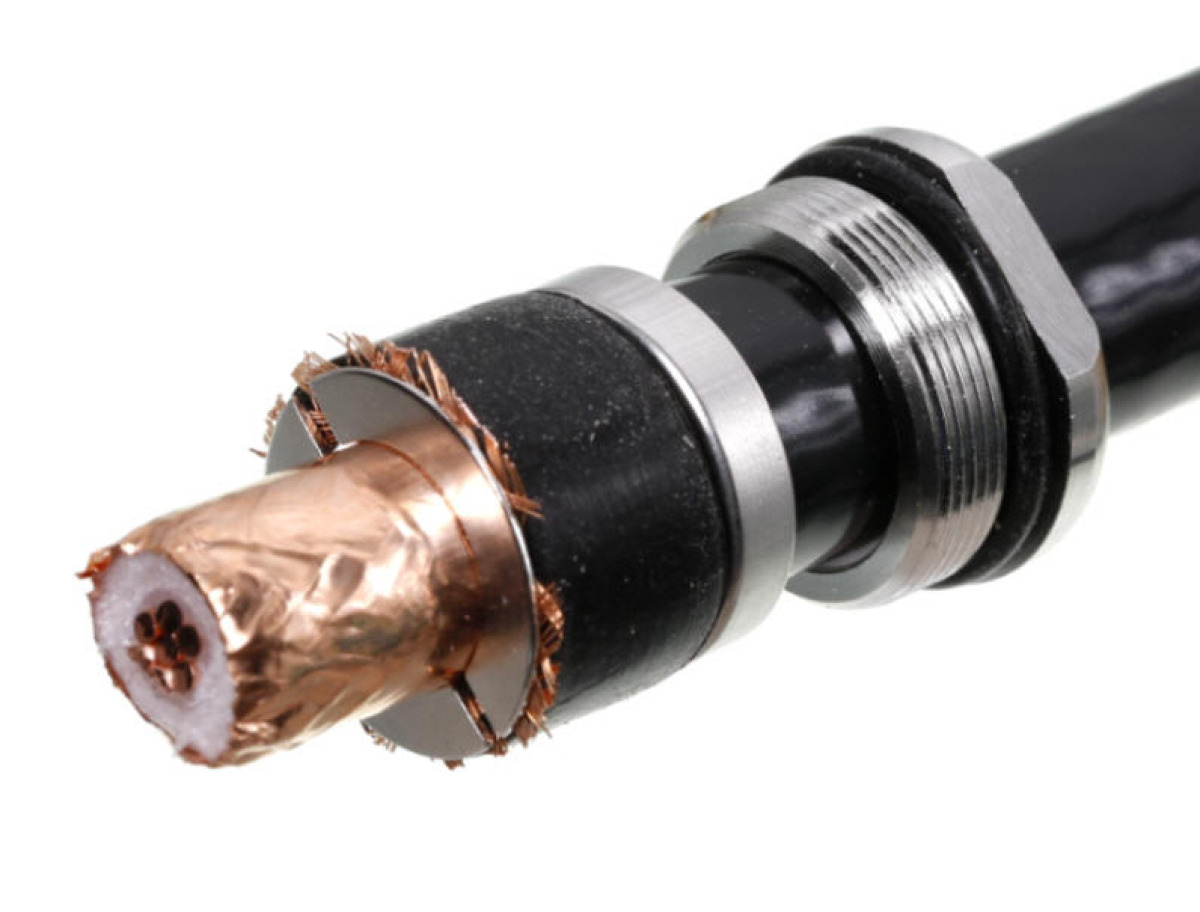

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

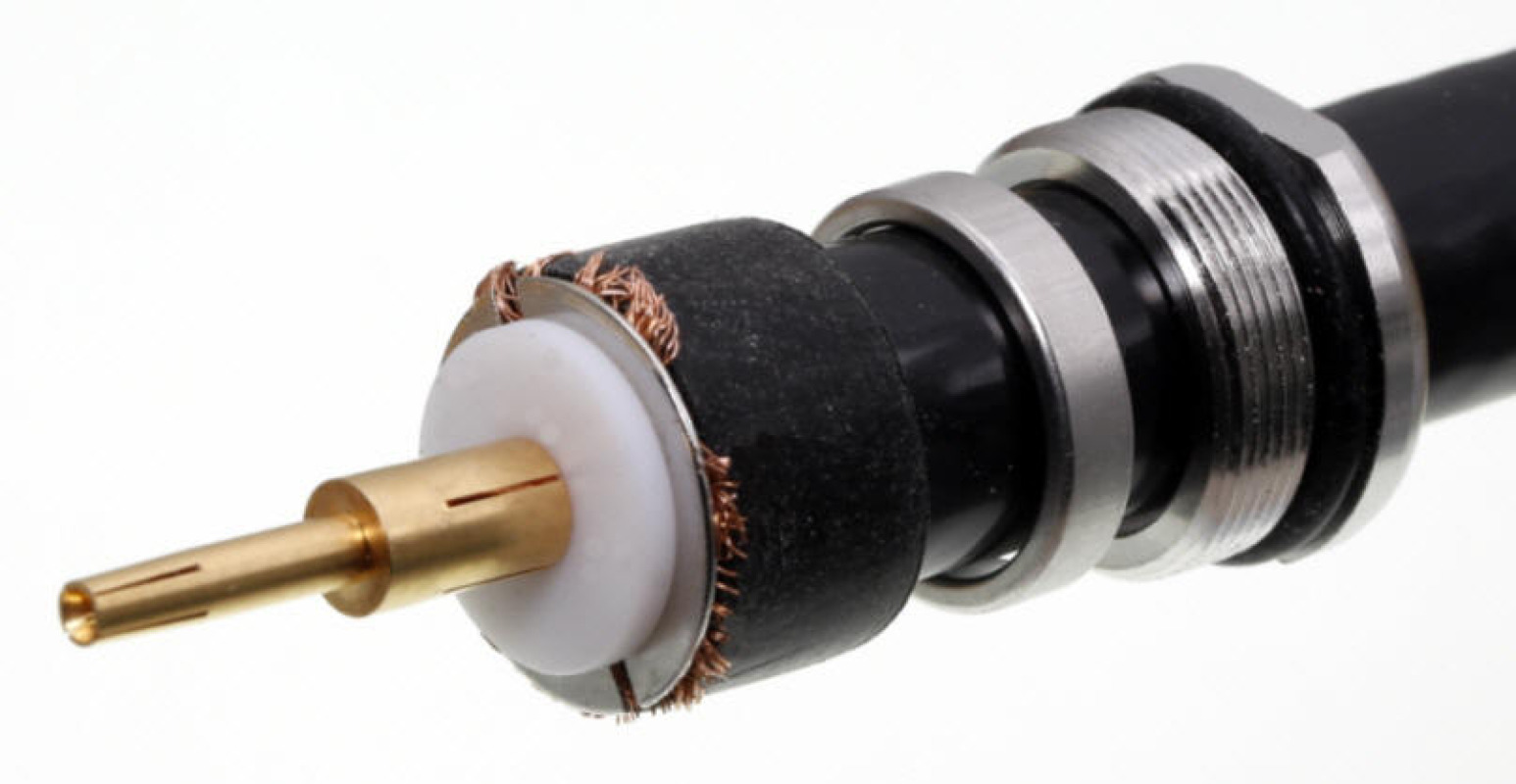

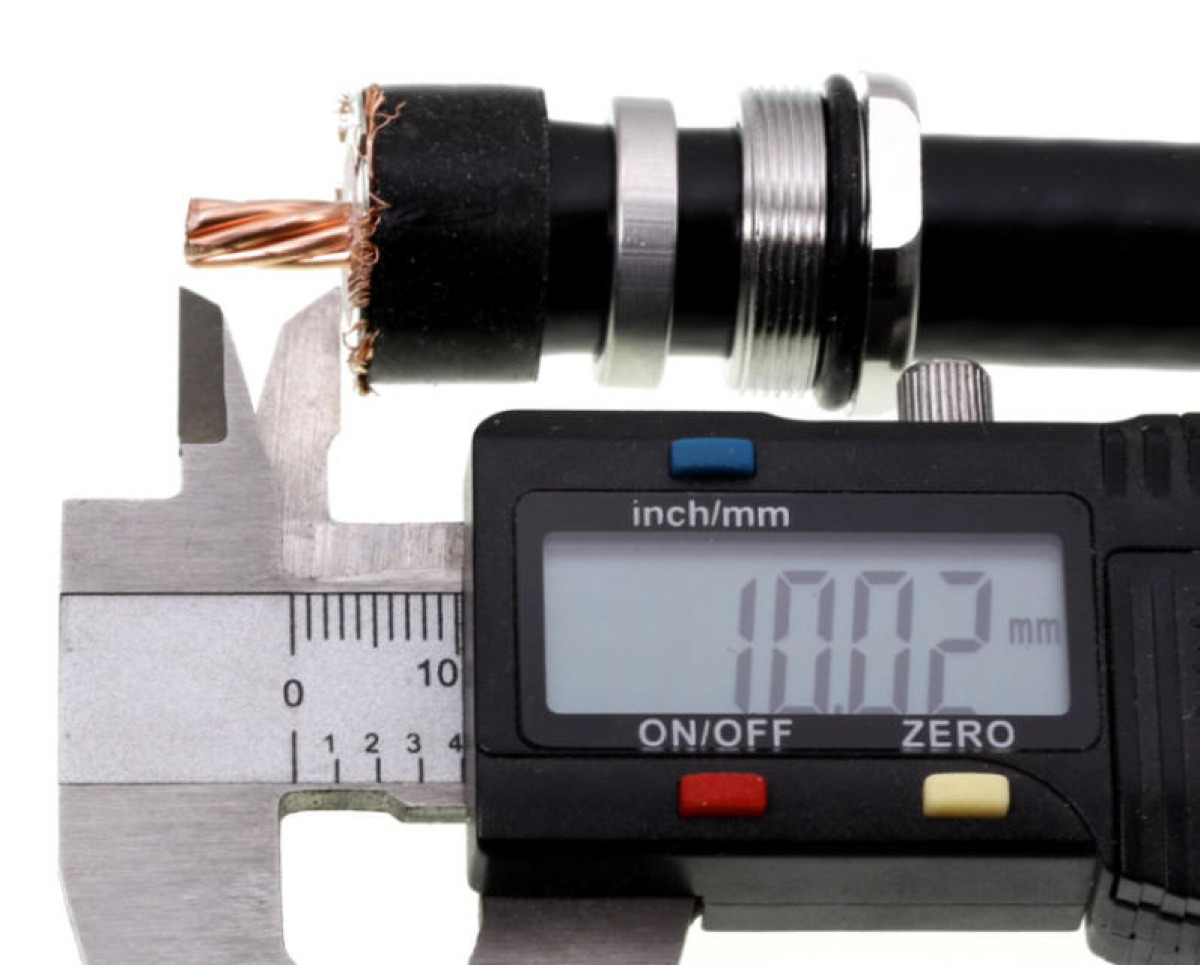

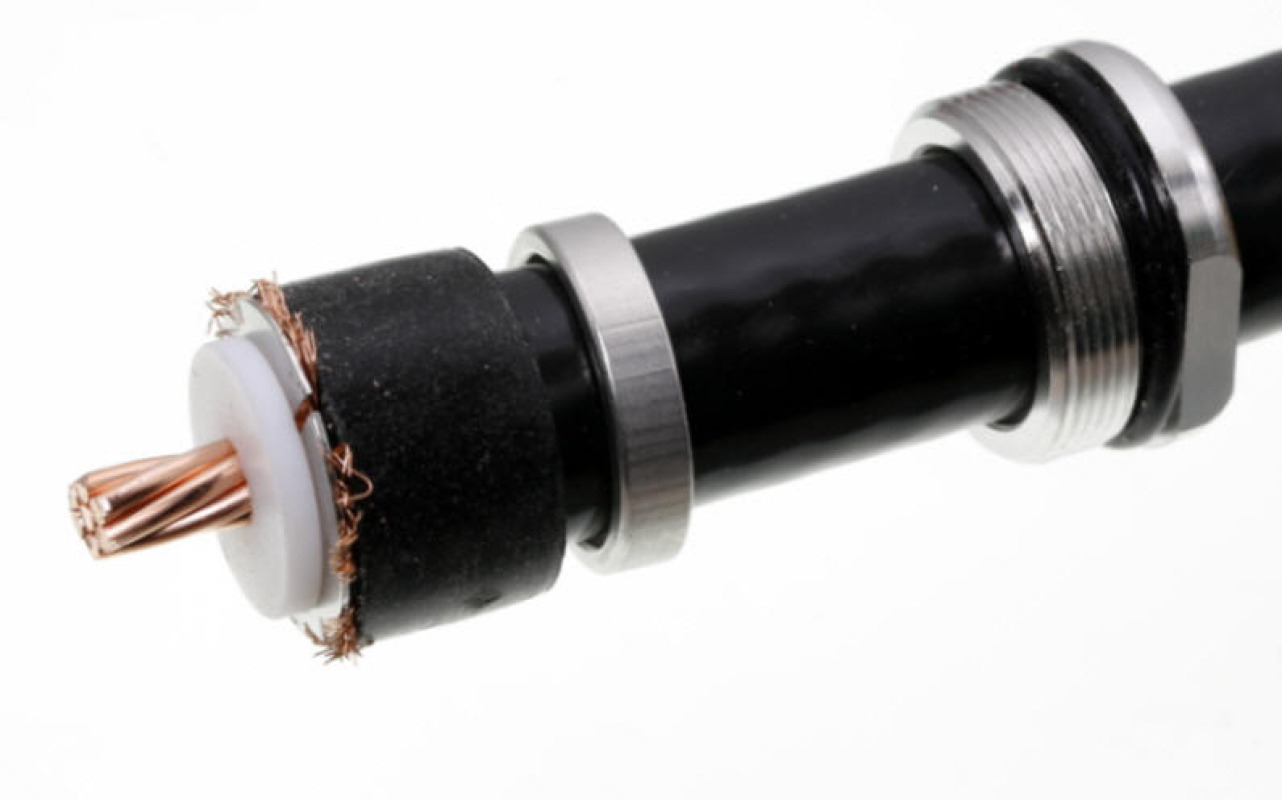

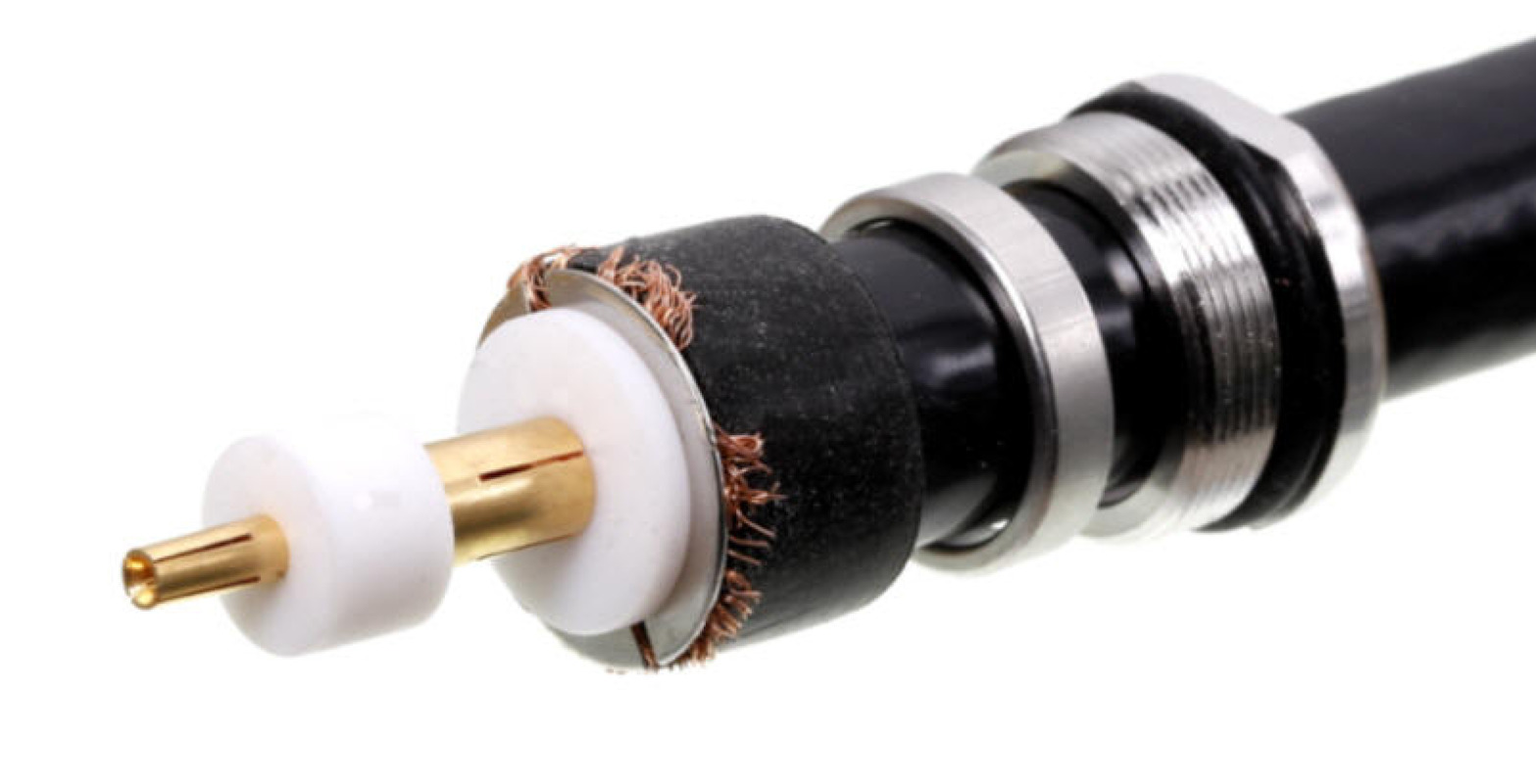

Mit unserer Koaxkabelschere KKS 16 können Sie exakt den Mittelleiter auf 6 mm kürzen. Beim Schneiden bleibt die Struktur des Mittelleiters erhalten. Der Mittelstift kann problemlos aufgeschoben werden.
Achten Sie bitte darauf, dass zwischen dem Gehäuse und der Spannschraube ein Spalt von ca. 1 mm bleibt.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
