UG 22 / 7 TA
Stecker-Norm: N-Buchse
Geeignete Kabel:
Aircell 7 , H 2007 , H 2007 FRNC , Highflexx7/Ultraflex 7
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung - assembly instruction für die N-Buchse = UG 22 - 7 TA for the connector UG 22 - 7 TA hier verwendetes Kabel: HIGHFLEXX 7
UG 22-7 TA ist geeignet für H 2007, H 2007 FRNC, Aircell 7, Ultraflex 7 und HIGHFLEXX 7

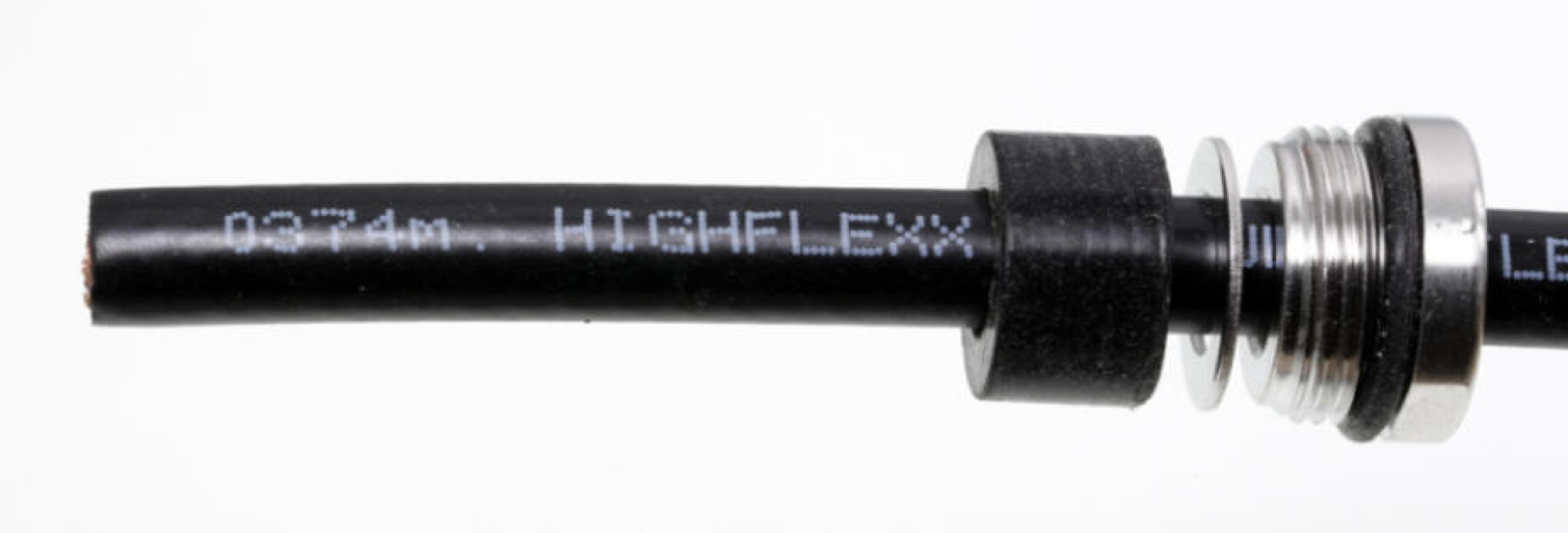

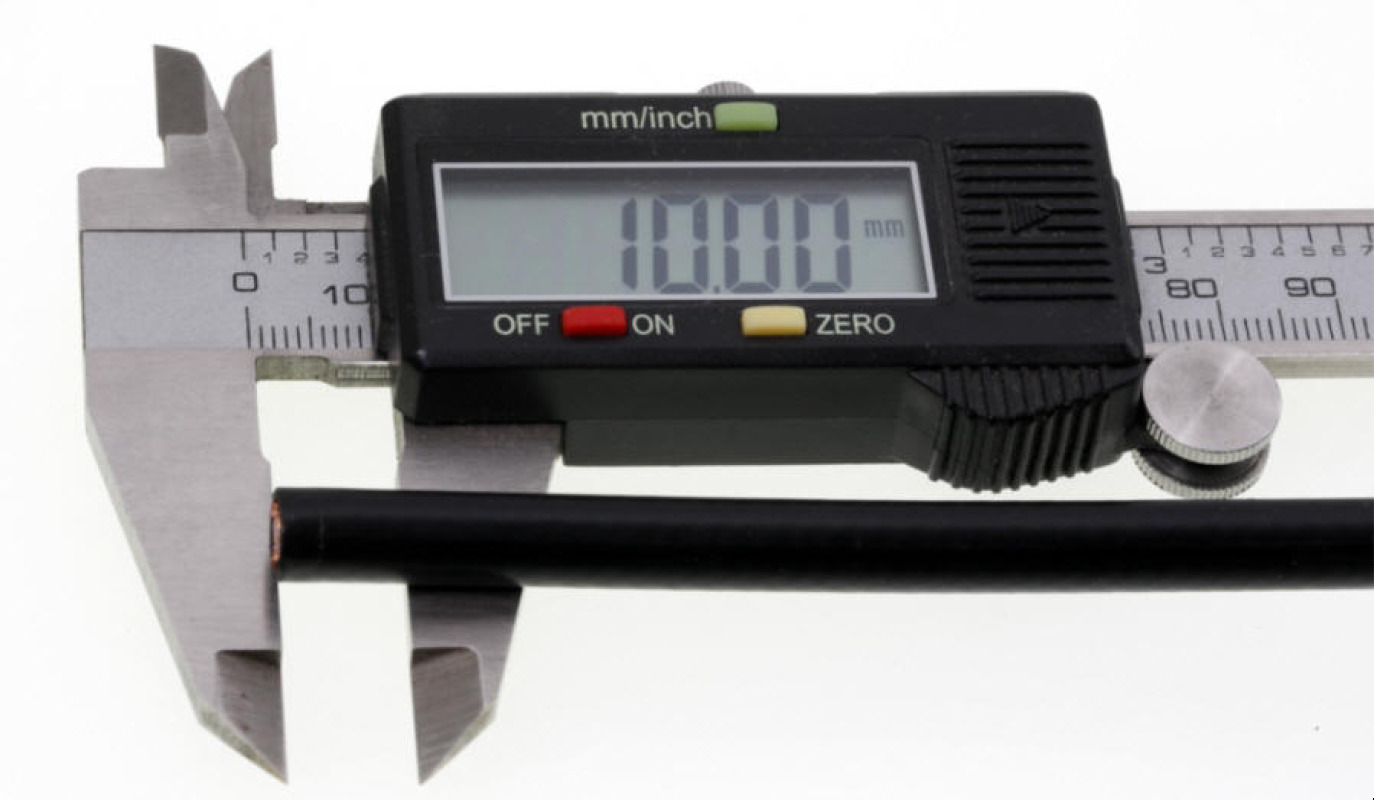

Montageschritte

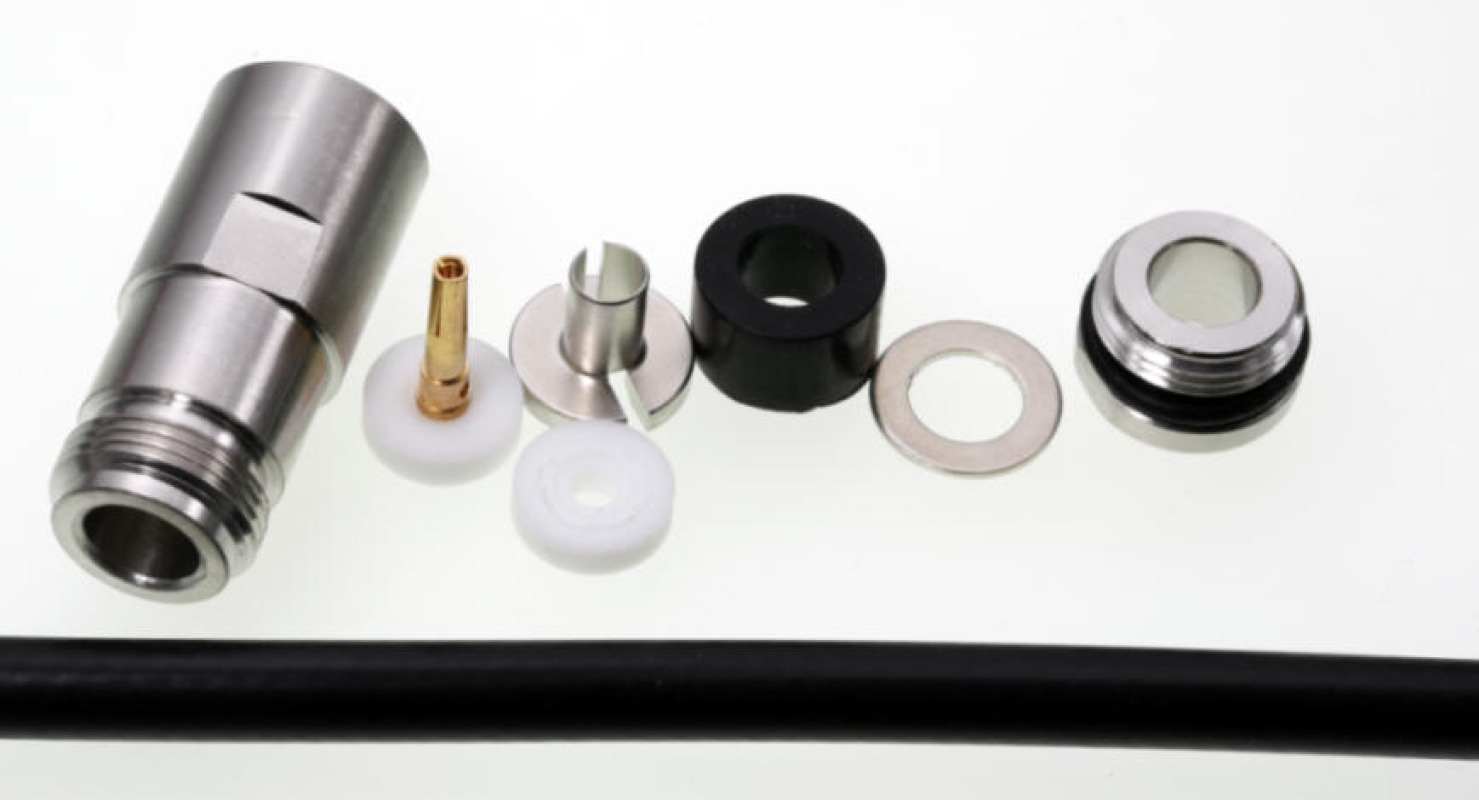

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |
| 2 | 2 PTFE-Scheiben |
| 3 | 1 Mittelkontakt |
| 4 | doppelt geschlitzte Massehülse |
| 5 | Gummidichtung |
| 6 | Andruckring |
| 7 | Verschlussschraube mit Silikon-Dichtungsring |

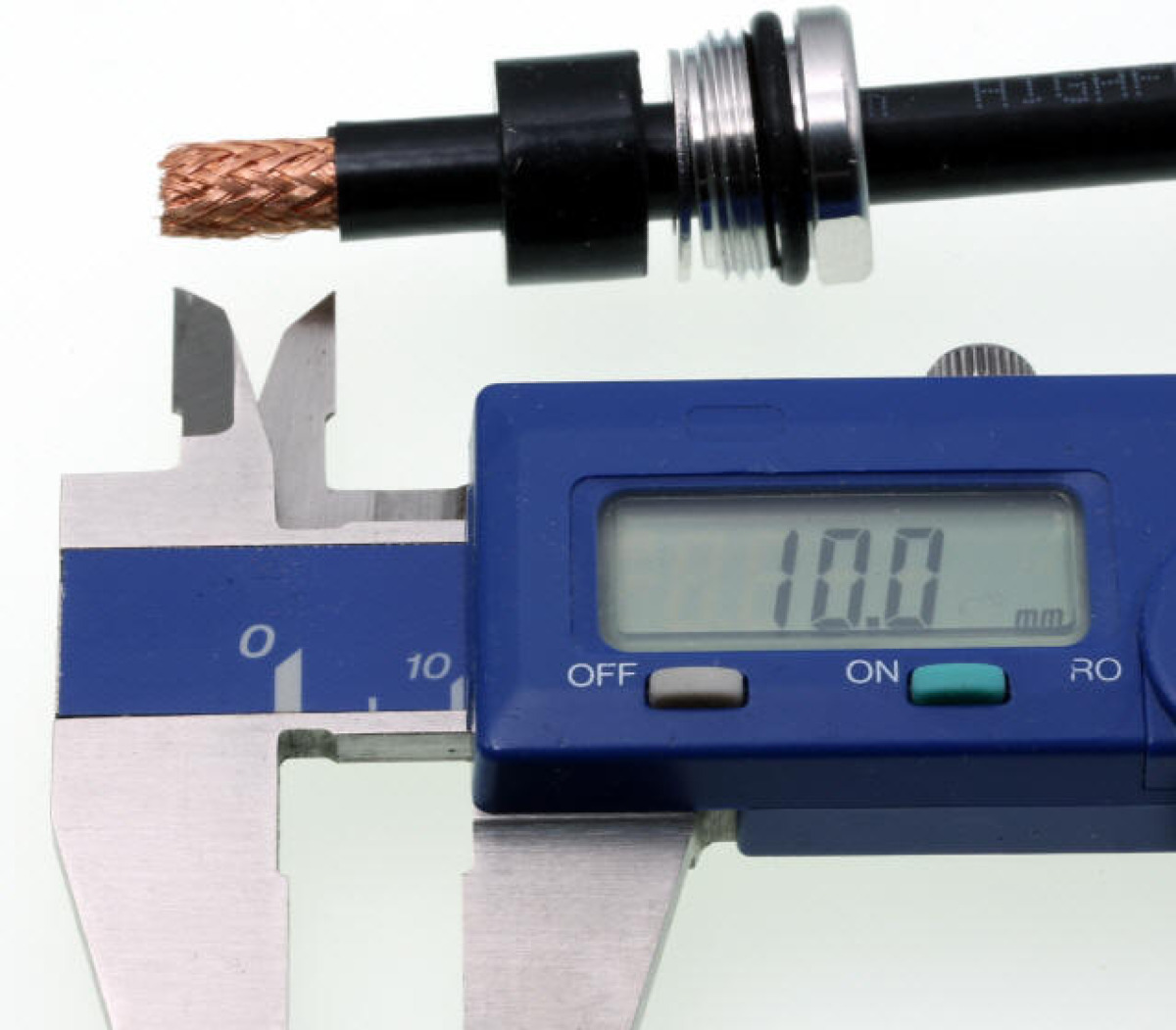

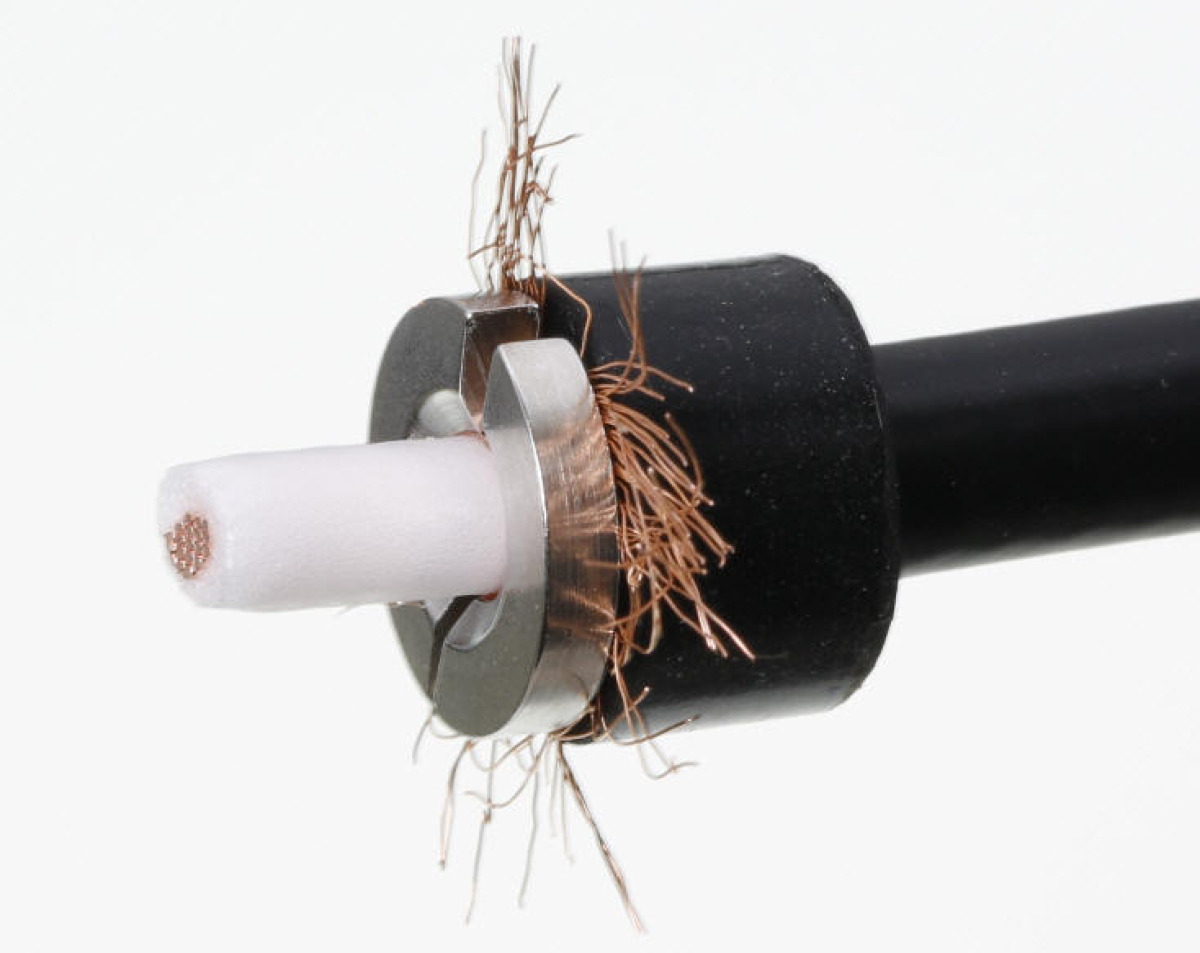

Achten Sie bitte darauf, dass die beschichtete Kupferfolie so weit zurückgeschnitten wird, dass sie nicht in der Vertiefung der Massenverbindungshülse zu sehen ist.

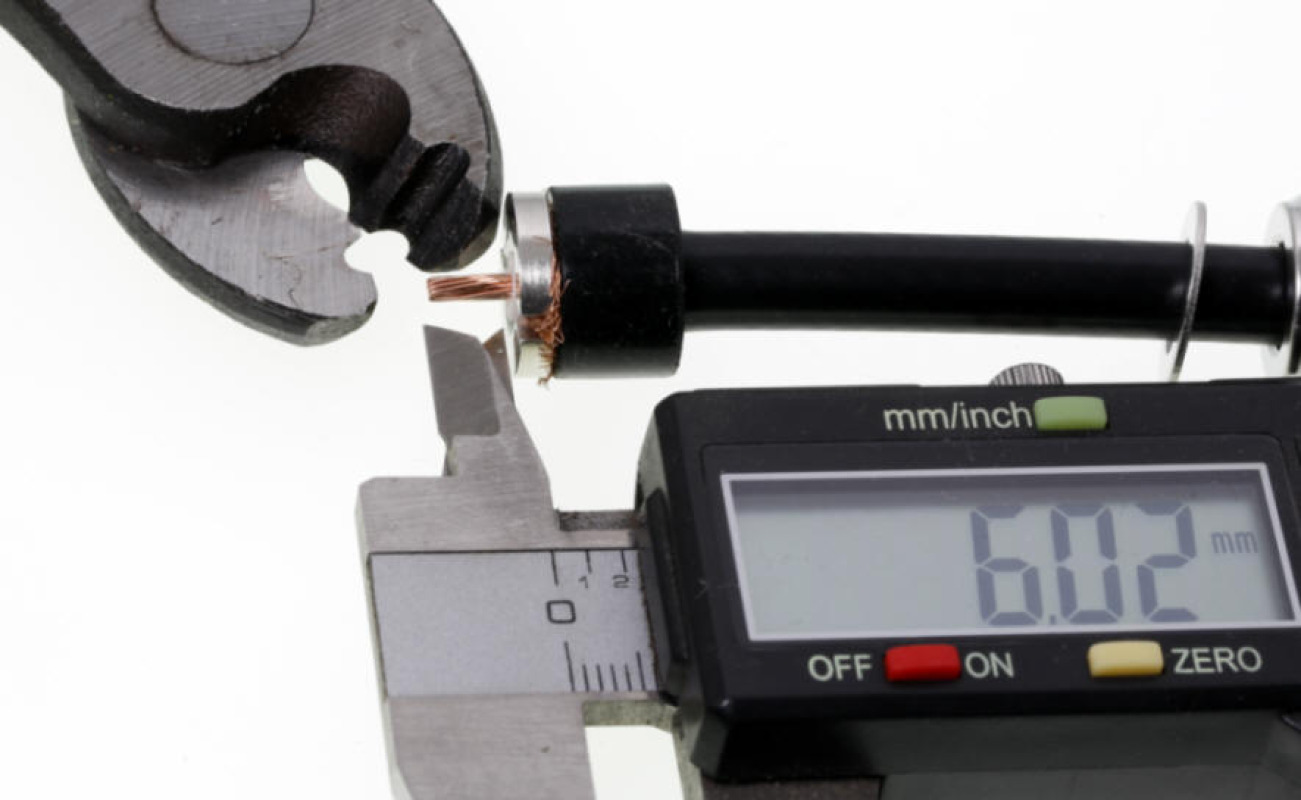

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

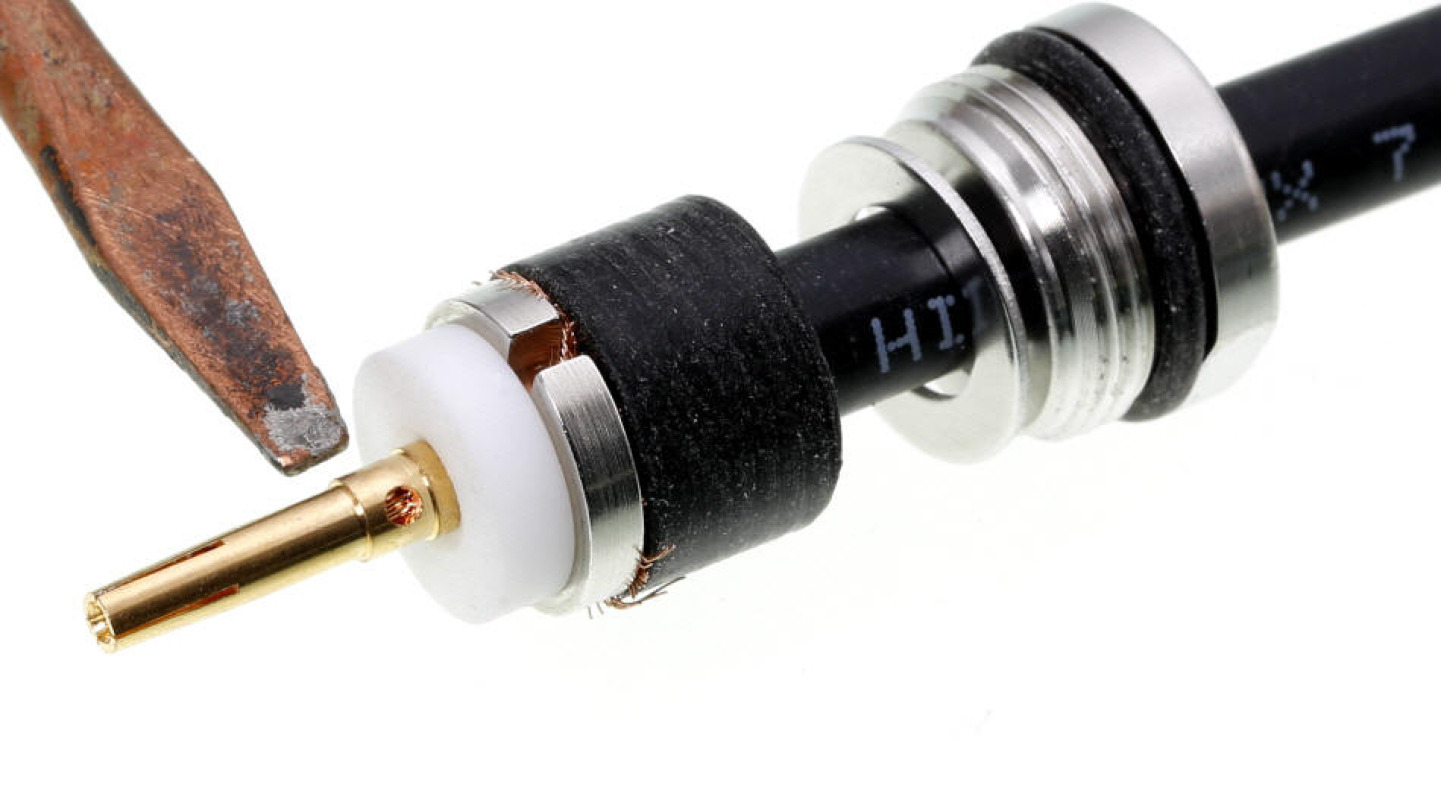

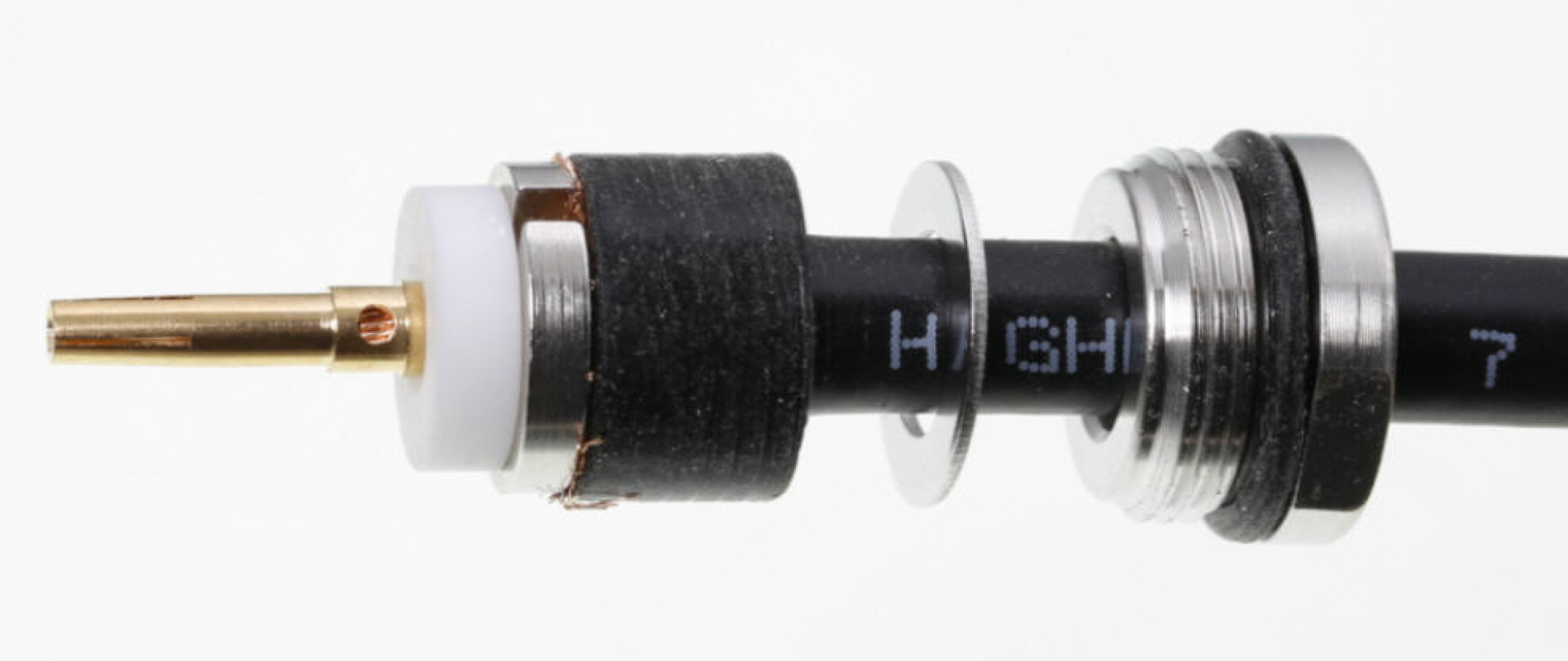

2 PTFE-Scheiben (wärmeresistentes Material) verfügen über 2 Aussparungen (Vertiefungen), die den Kragen des Mittelstiftes stets zentrieren.

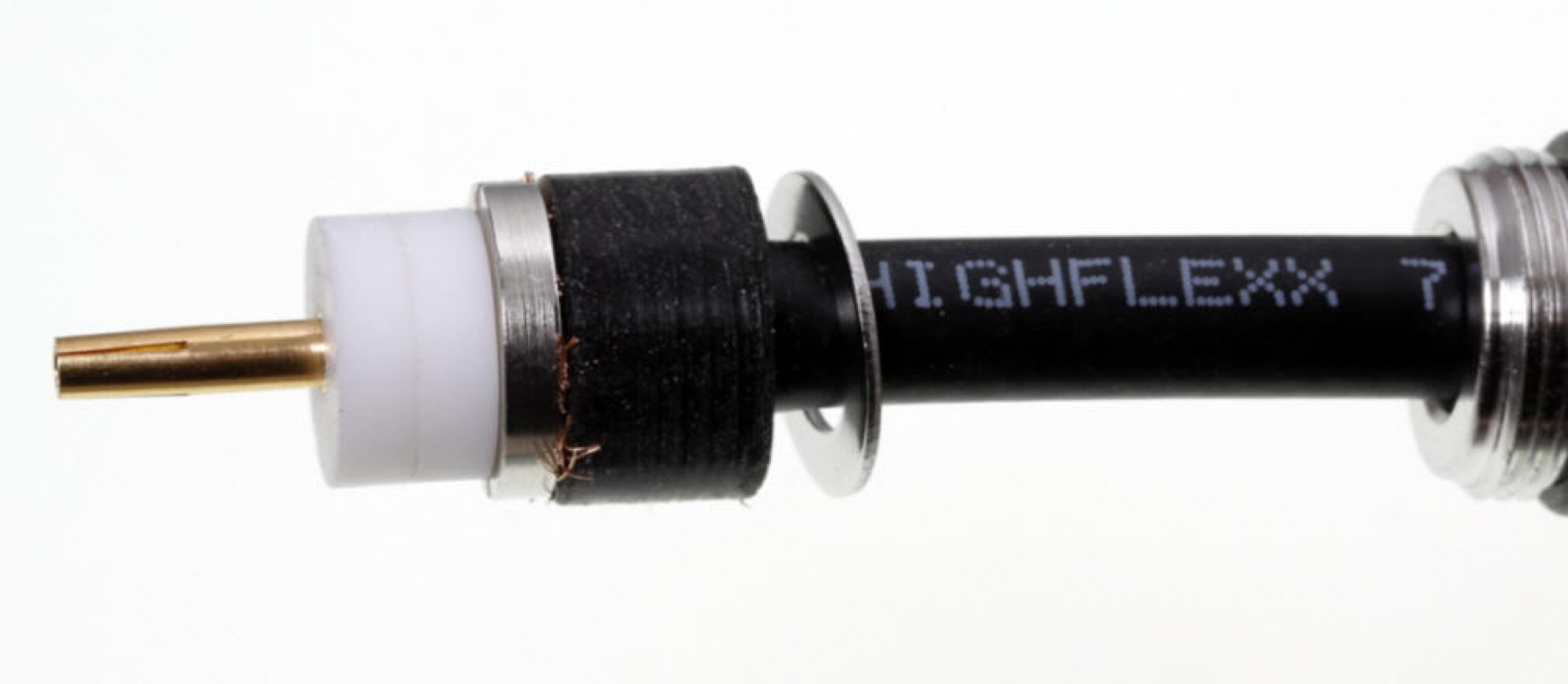

Achten Sie bitte darauf, dass der Gummi-Dichtungs-Ring nicht zu stark gequetscht wird.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
