UG 21/7 TA
Stecker-Norm: N-Stecker
Geeignete Kabel:
H 2007, H 2007 FRNC, Aircell 7, HIGHFLEXX 7, Ultraflex 7, LMR 300 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

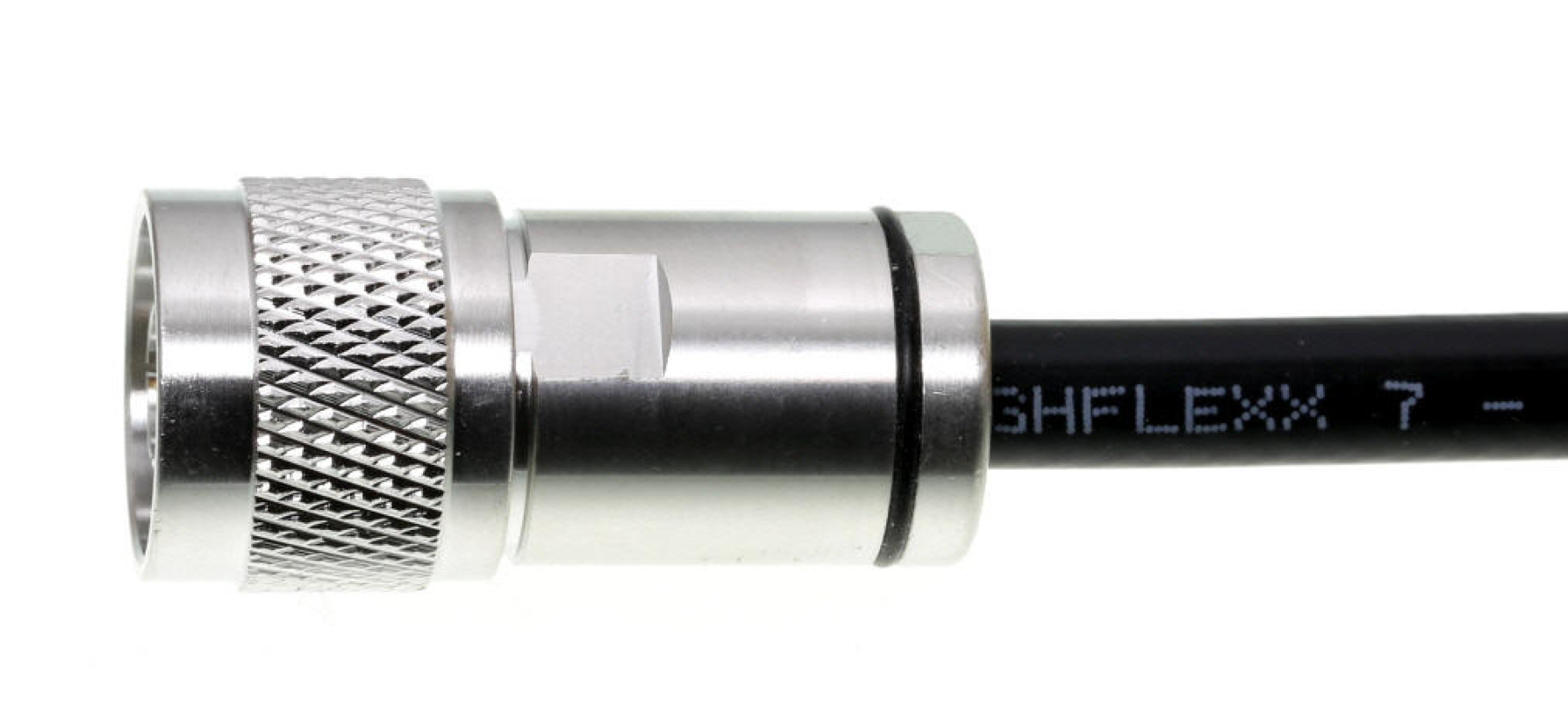

Montageanleitung - assembly instruction für den N-Stecker = UG 21 - 7 TA for the connector UG 21 - 7 TA verwendetes Kabel: HIGHFLEXX 7 = Ultraflex 7

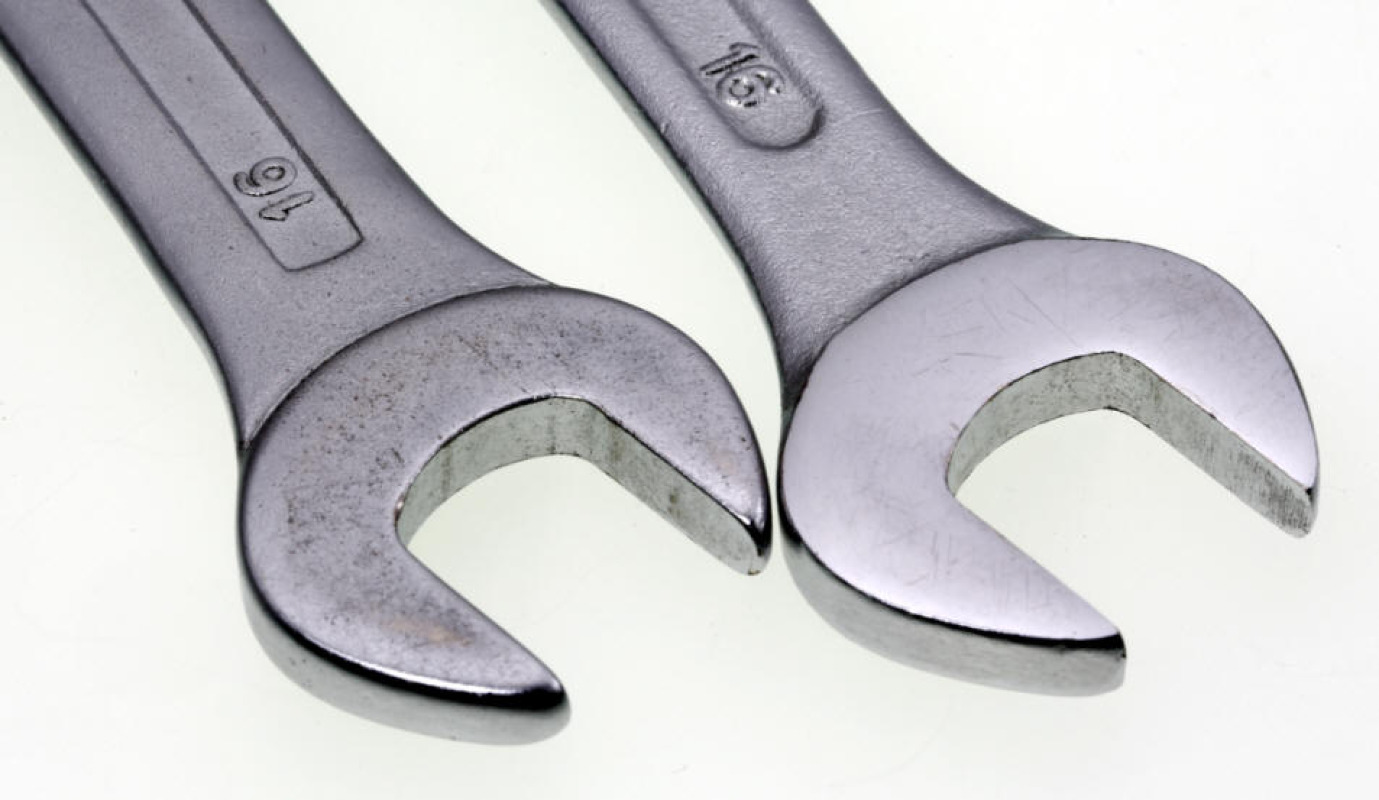

Montageschritte

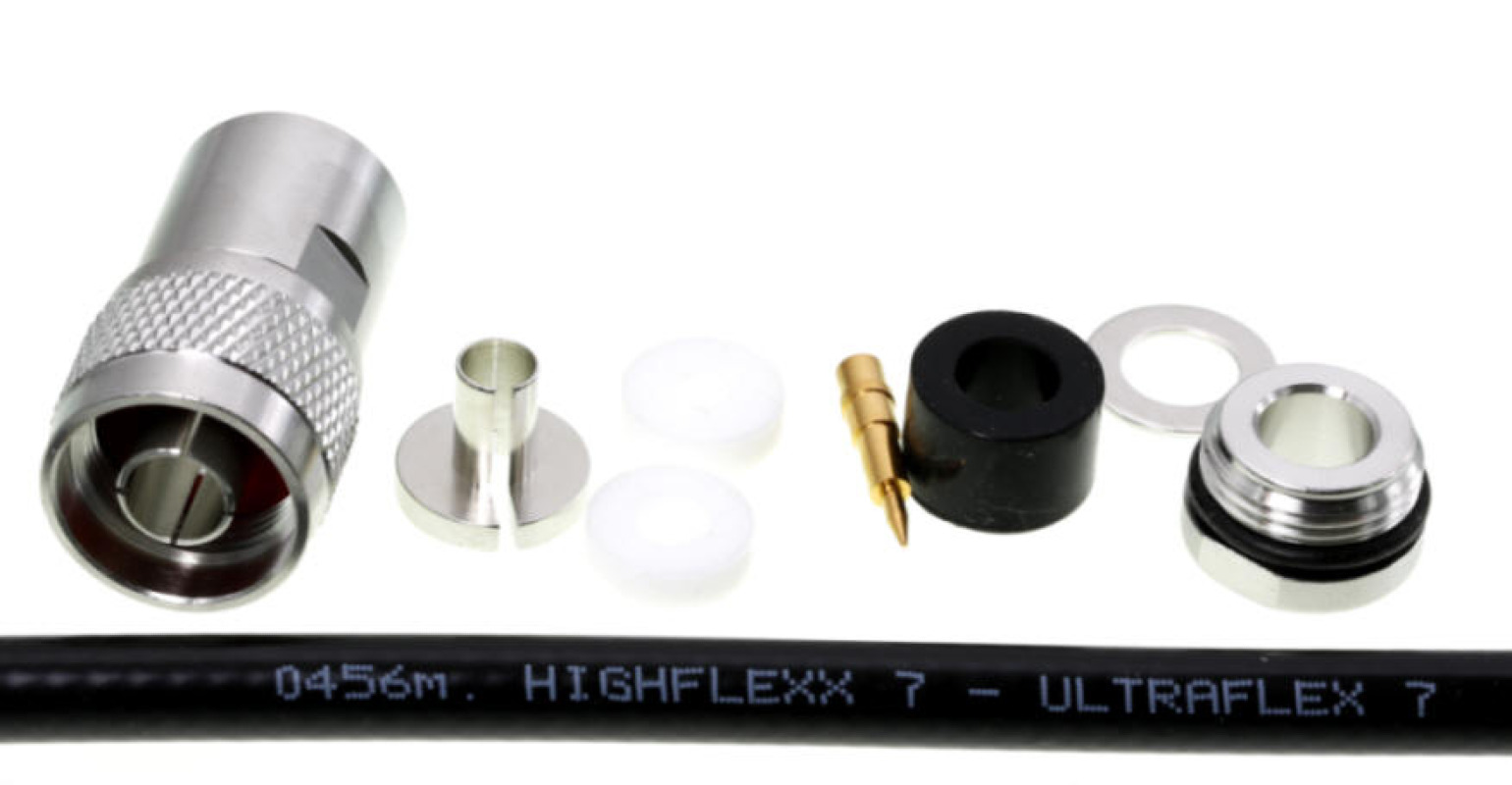

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |
| 2 | 2 identische PTFE-Scheiben |
| 3 | 1 Mittelkontakt |
| 4 | doppelt geschlitzte Massehülse |
| 5 | Gummidichtung |
| 6 | Andruckring |

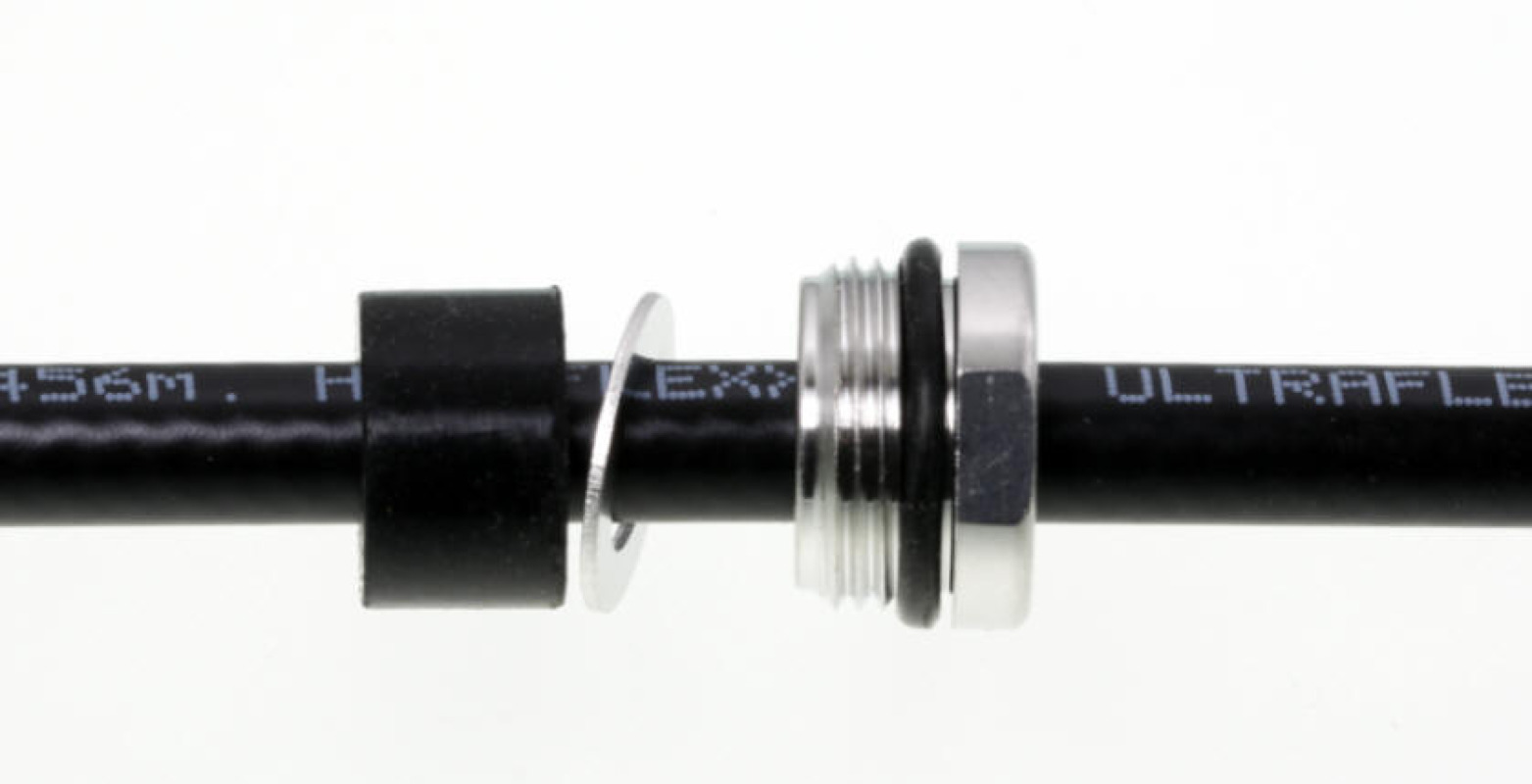

| 7 | Verschlussschraube mit Silikon-Dichtungsring |
Die Verschlussschraube trägt einen Dichtungs-O-Ring

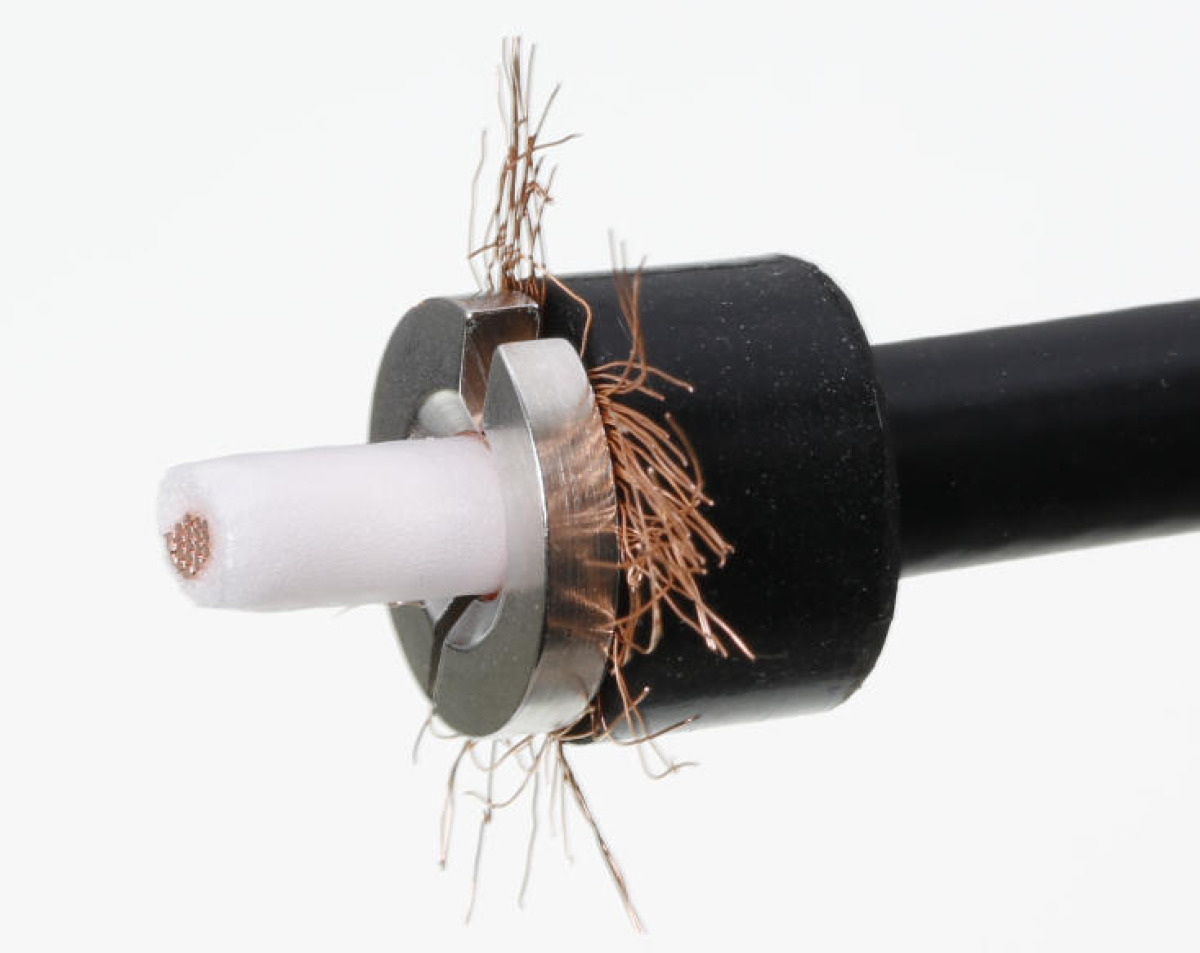

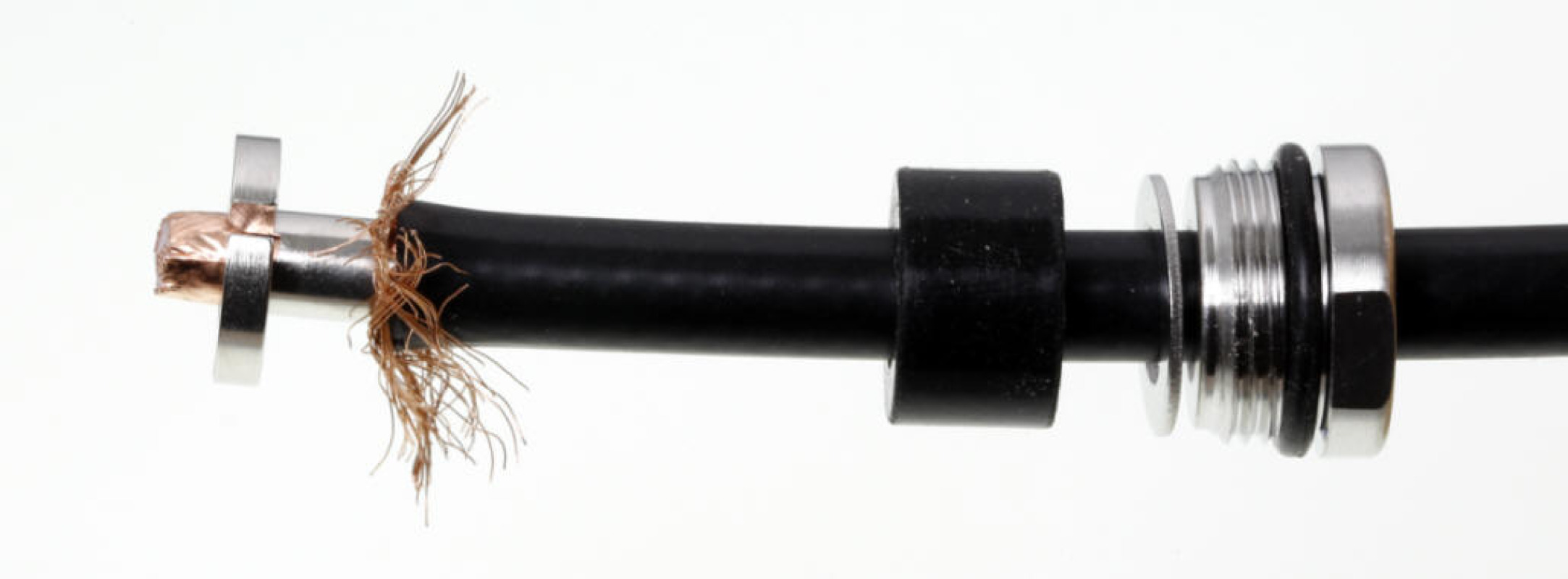

Die Masseverbindungshülse muss zwischen Folie und Geflecht.
Achten Sie bitte darauf, dass die beschichtete Kupferfolie so weit zurückgeschnitten wird, dass sie nicht in der Vertiefung der Massenverbindungshülse zu sehen ist.

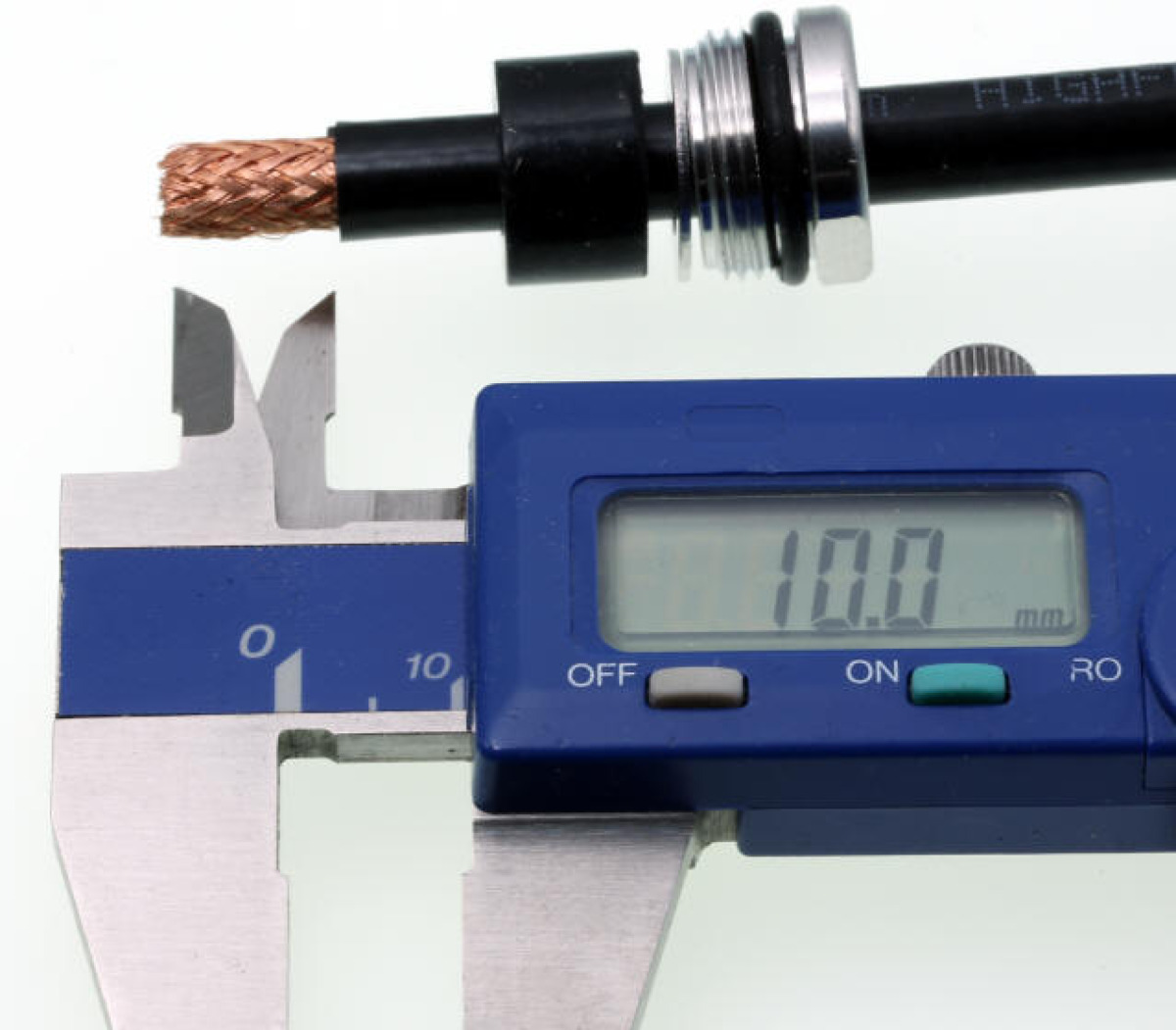

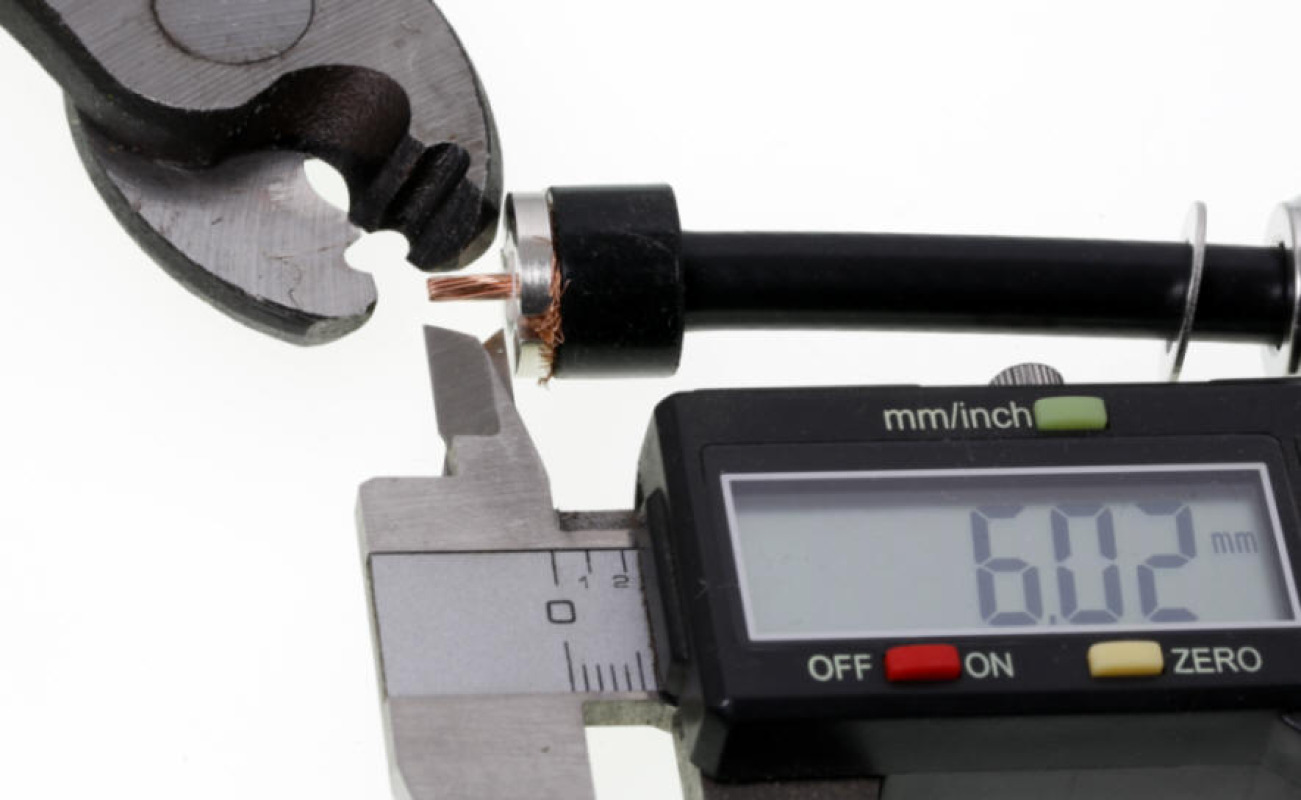

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

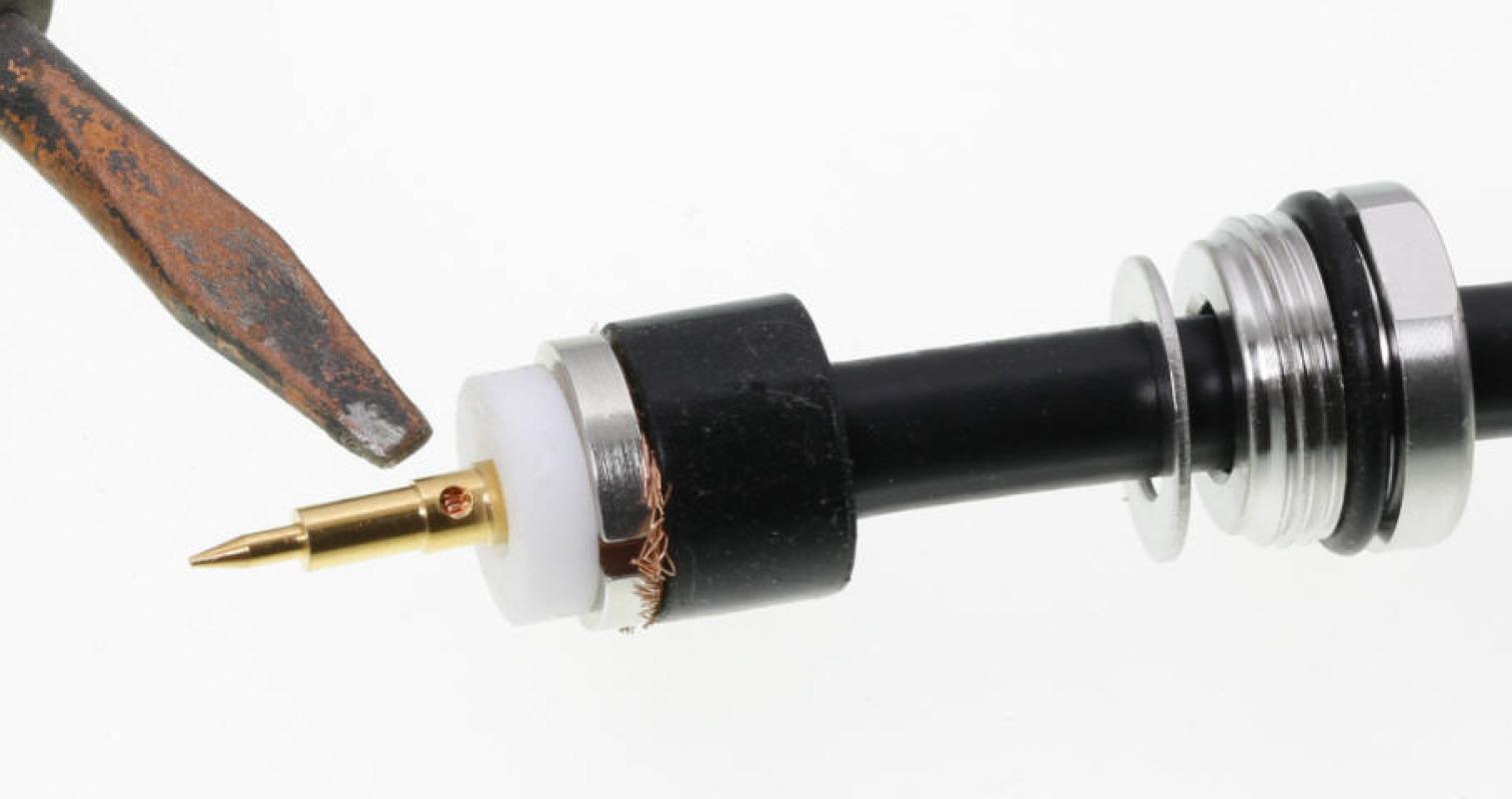

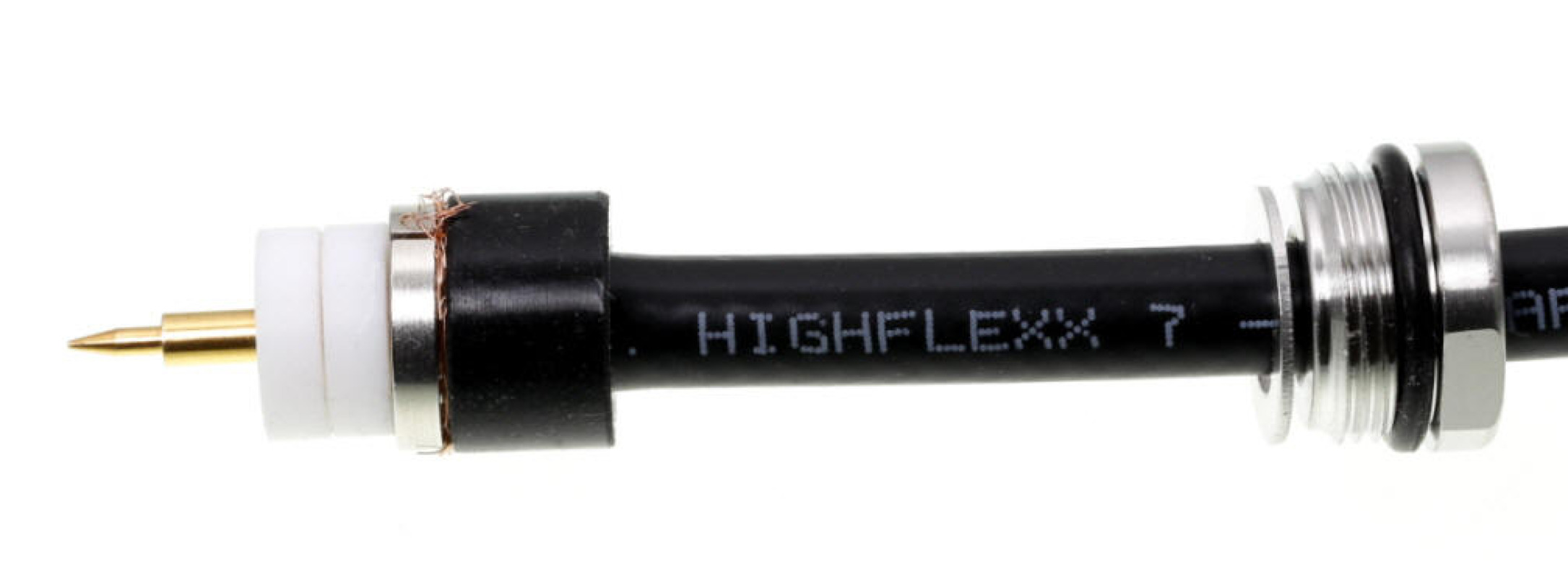

2 PTFE-Scheiben (wärmeresistentes Material) verfügen über 2 Aussparungen, die den Kragen des Mittelstiftes stets zentrieren.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
