UG 21 / 15 TA
Stecker-Norm: N-Stecker
Geeignete Kabel:
Ecoflex 15, Heatex 15, LMR 600
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

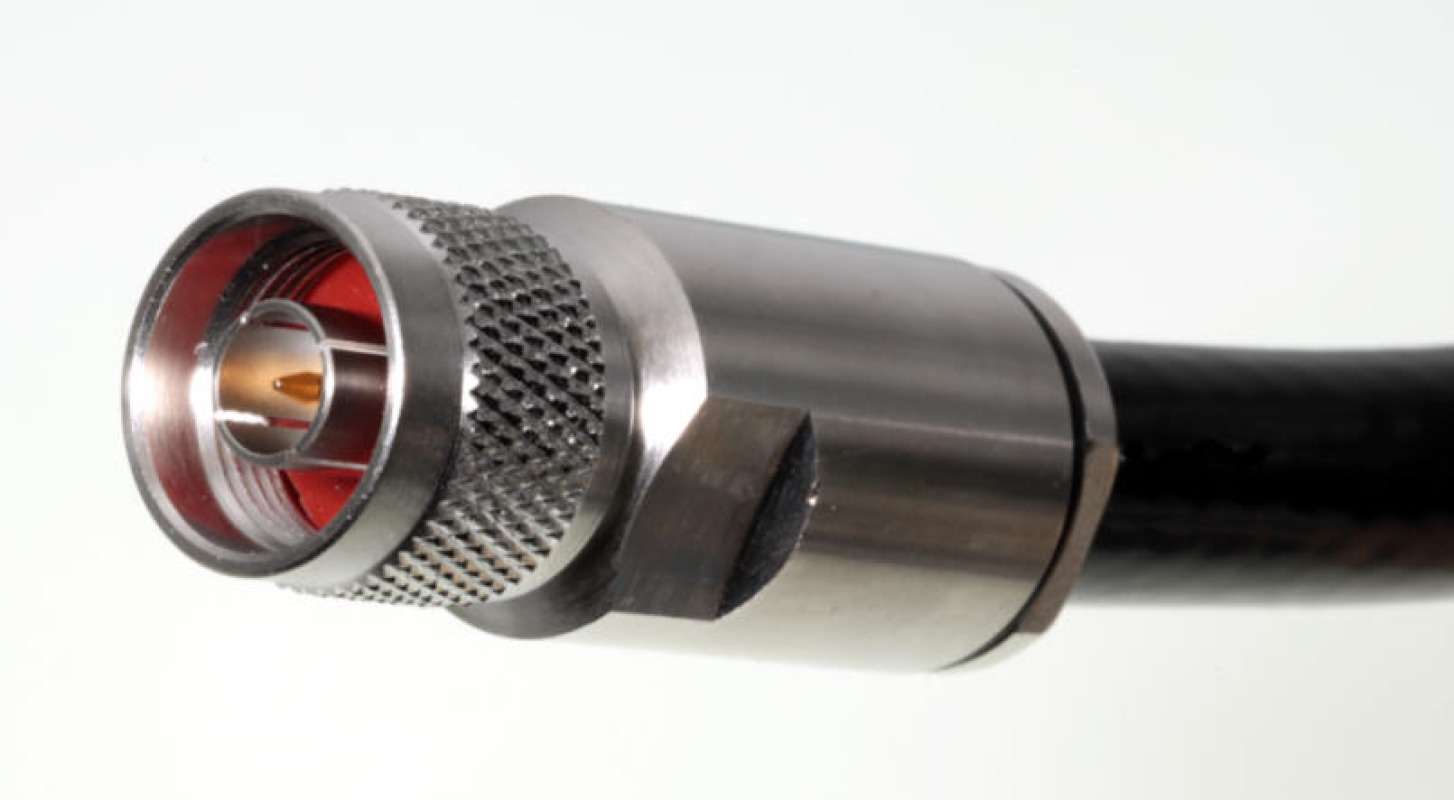

Montageanleitung für den Stecker UG 21-15 TA für Ecoflex 15 und ähnliche

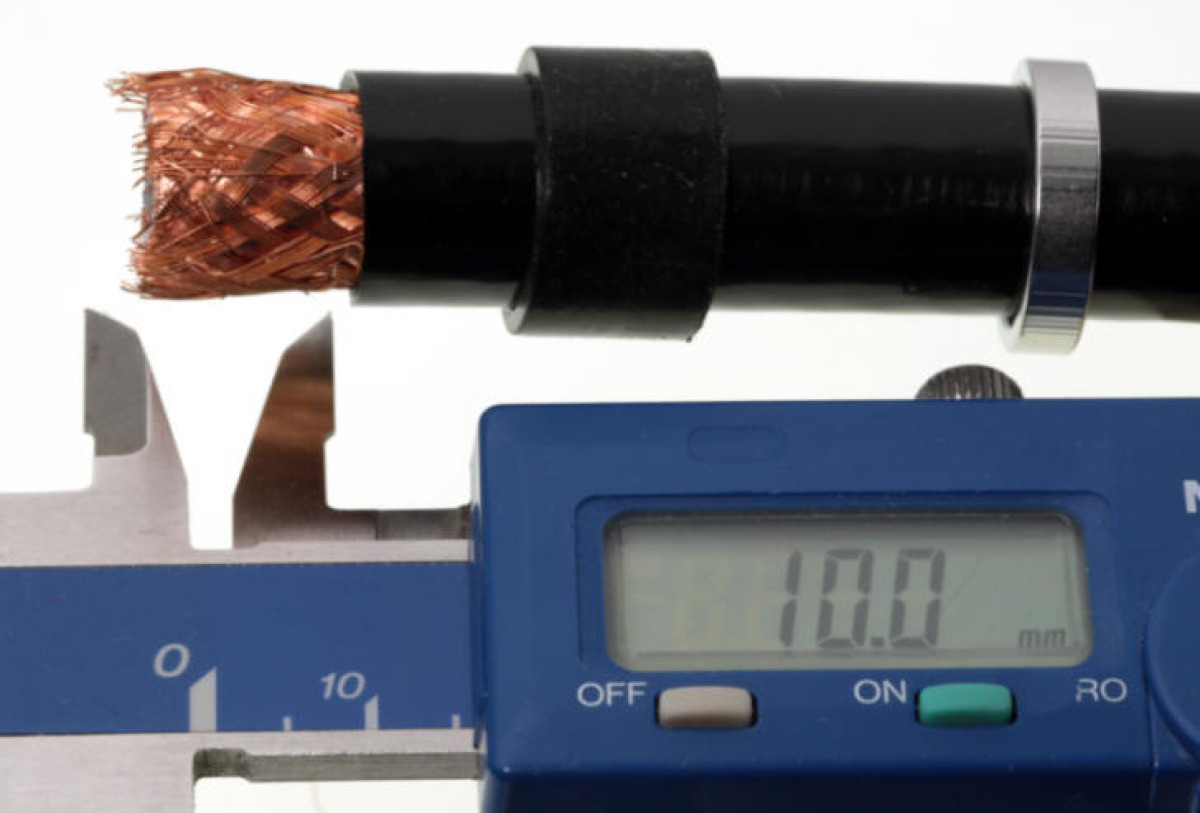

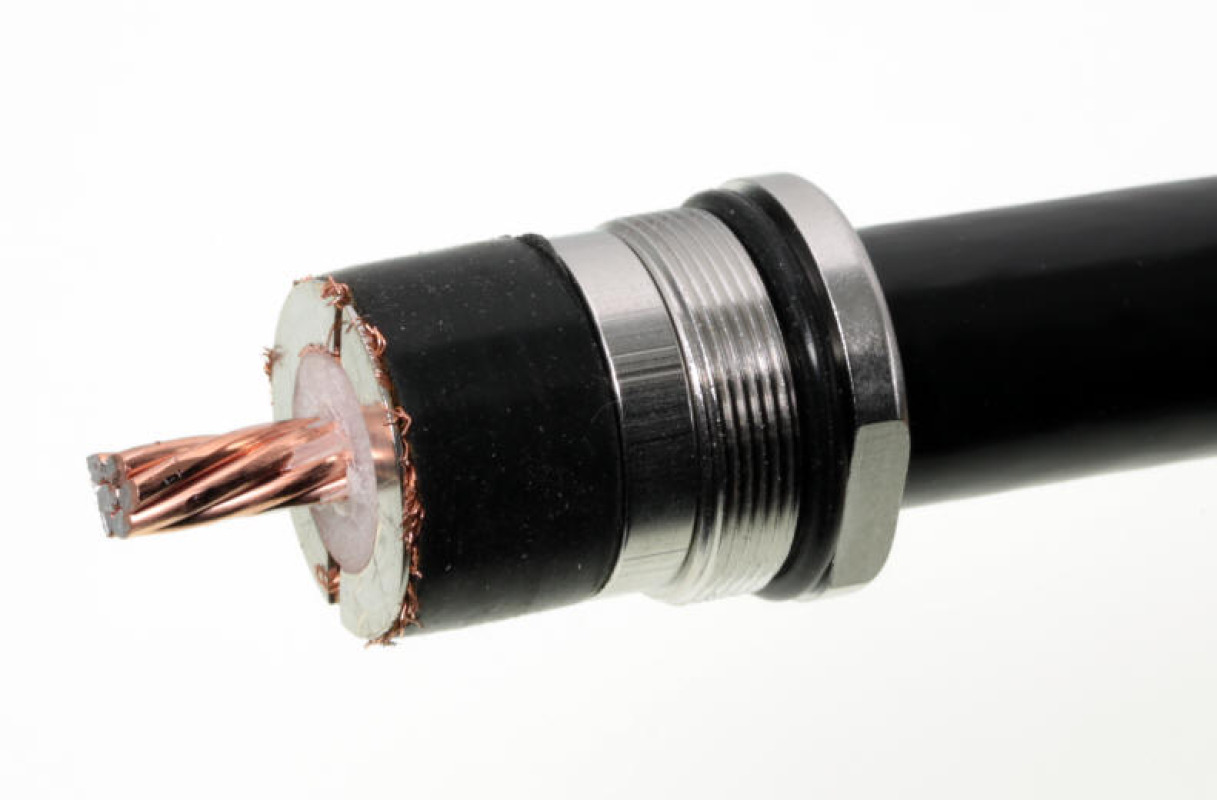

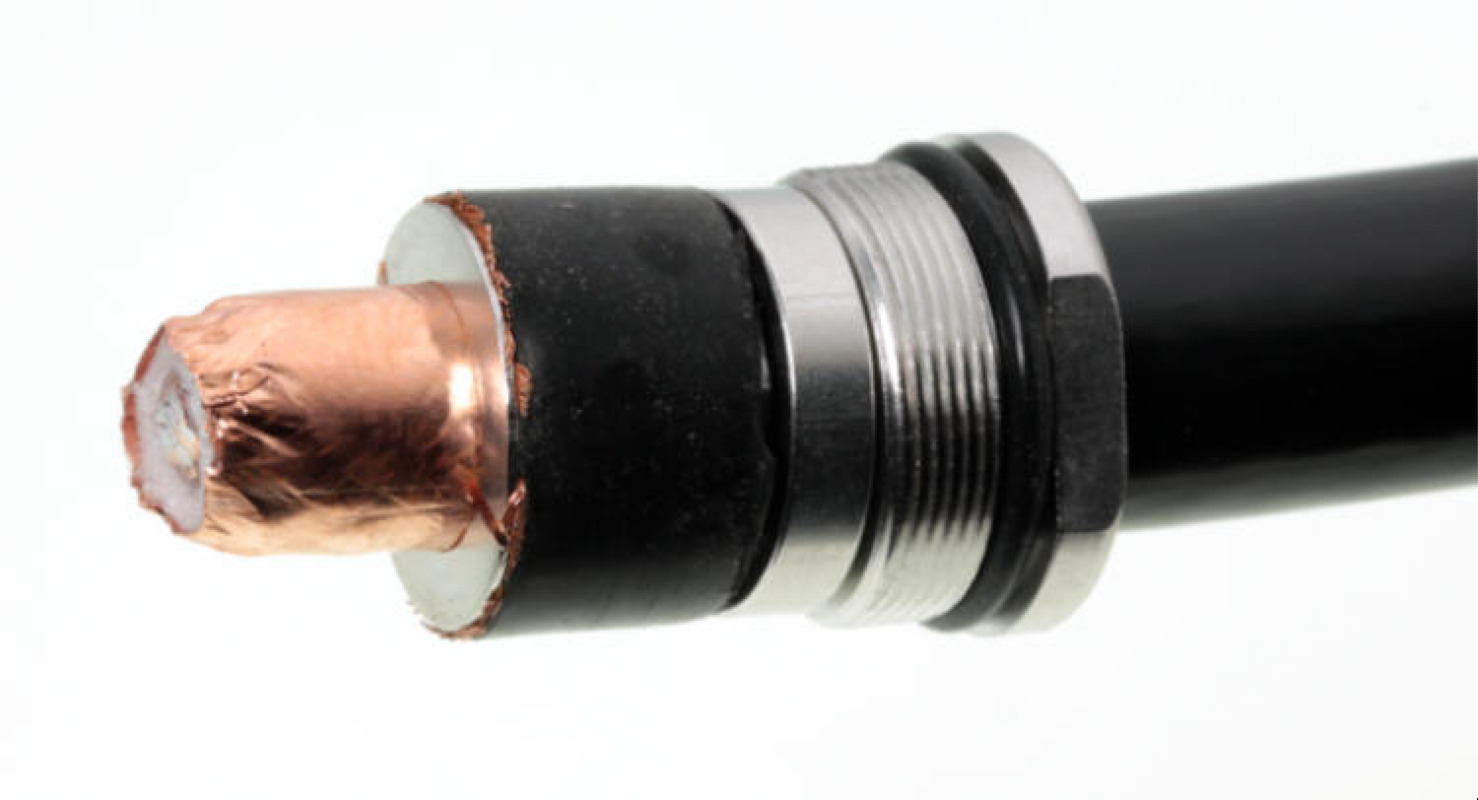

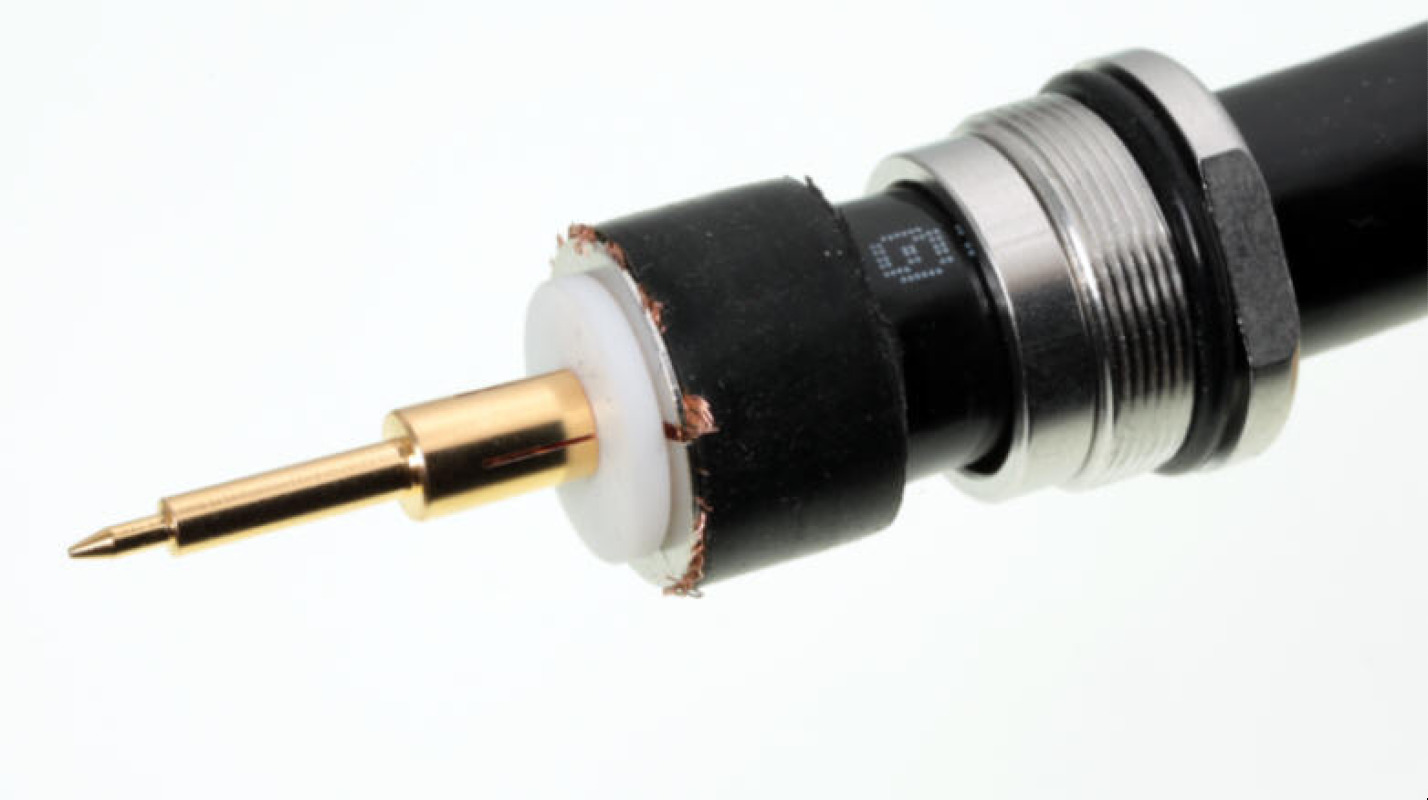

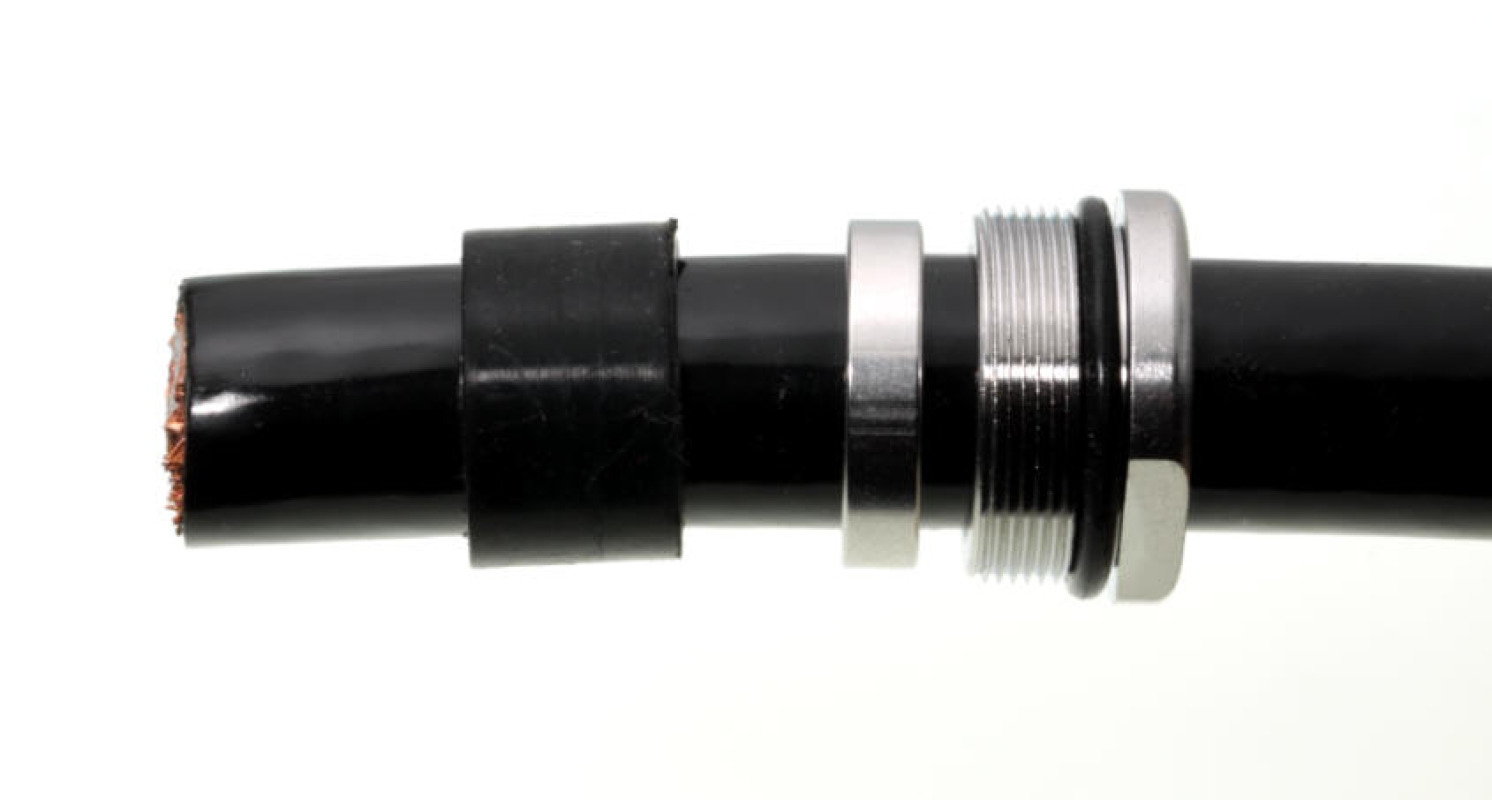

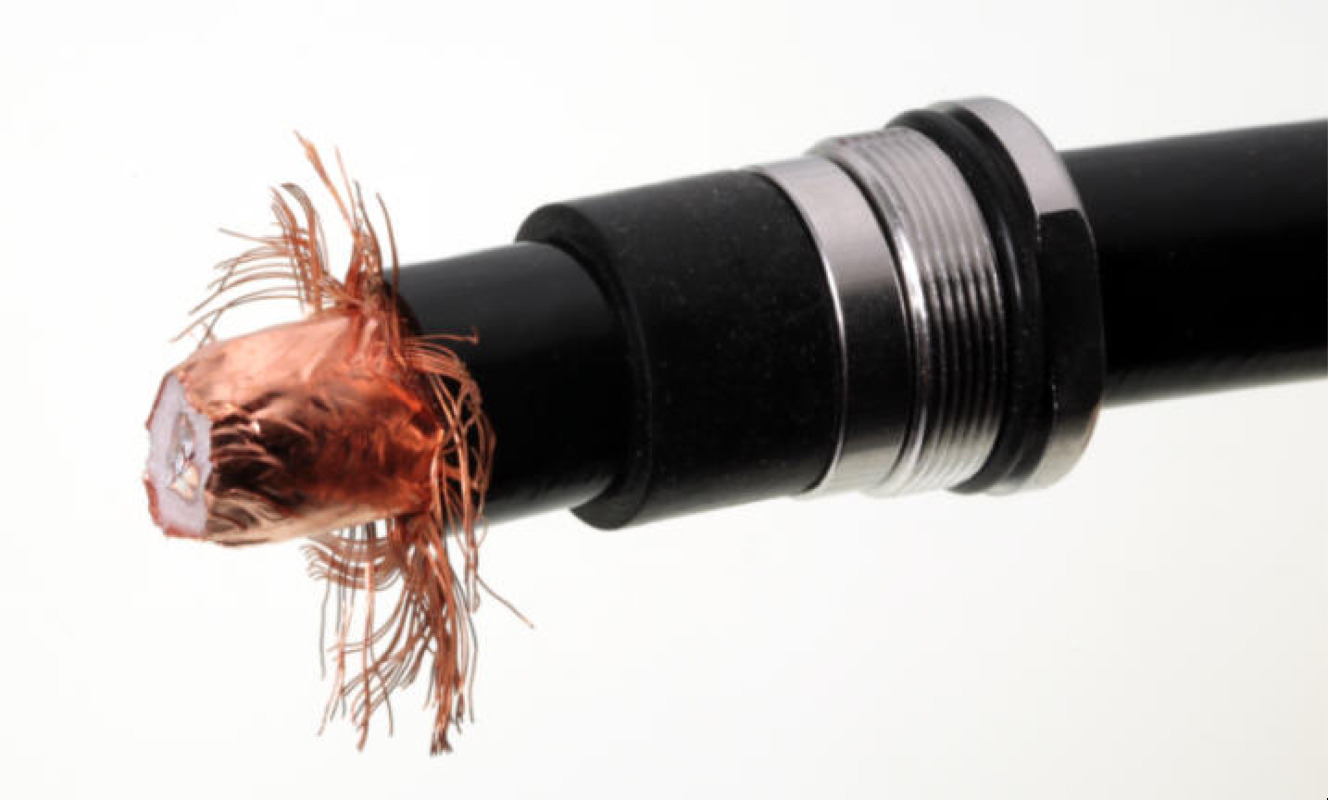

Montageschritte

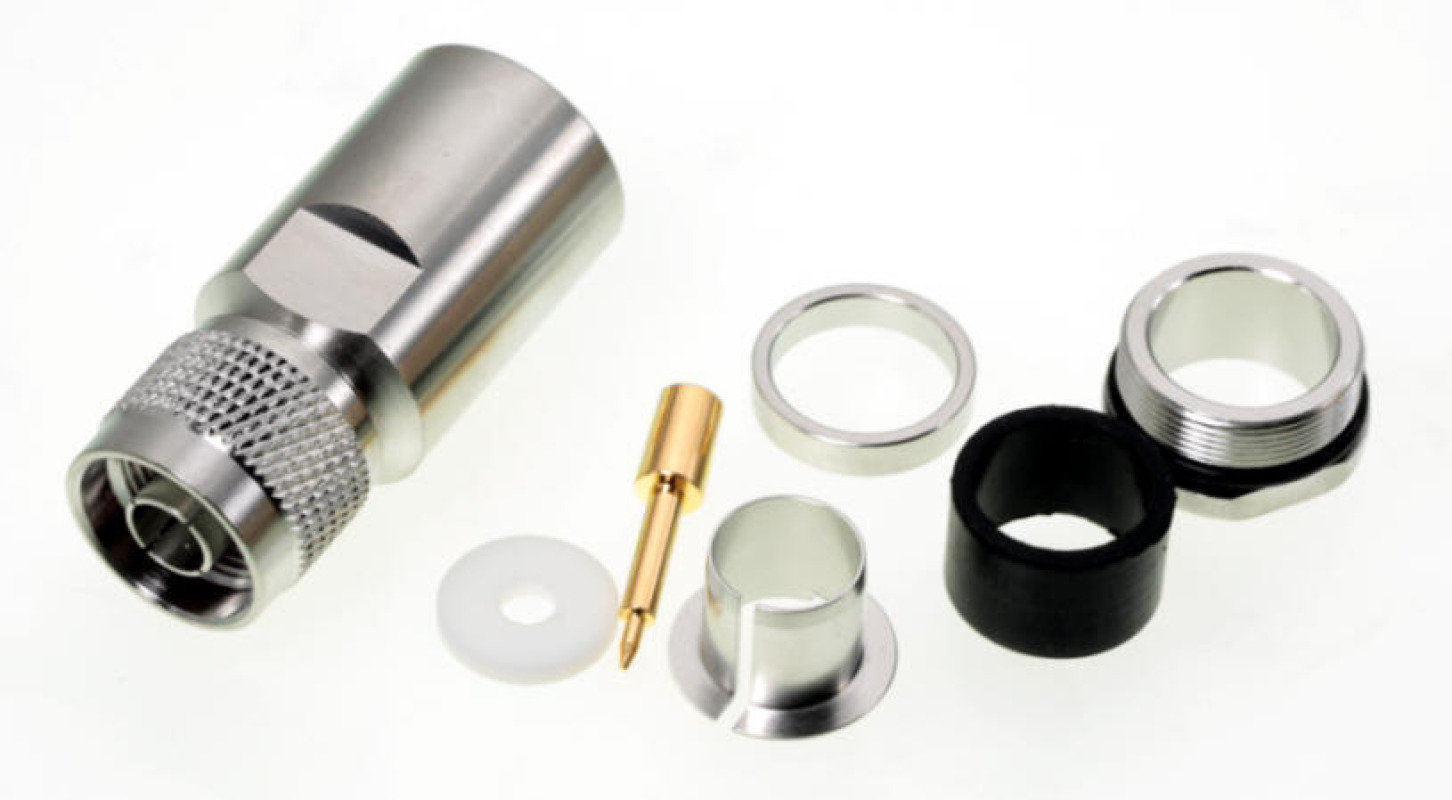

von links: Gehäuse, PTFE-Einsatz, lötfreier Mittelstift, Massehülse, schwarze Dichtung, Anpressring, Dichtung, Spannschraube mit Silicon-O-Ring

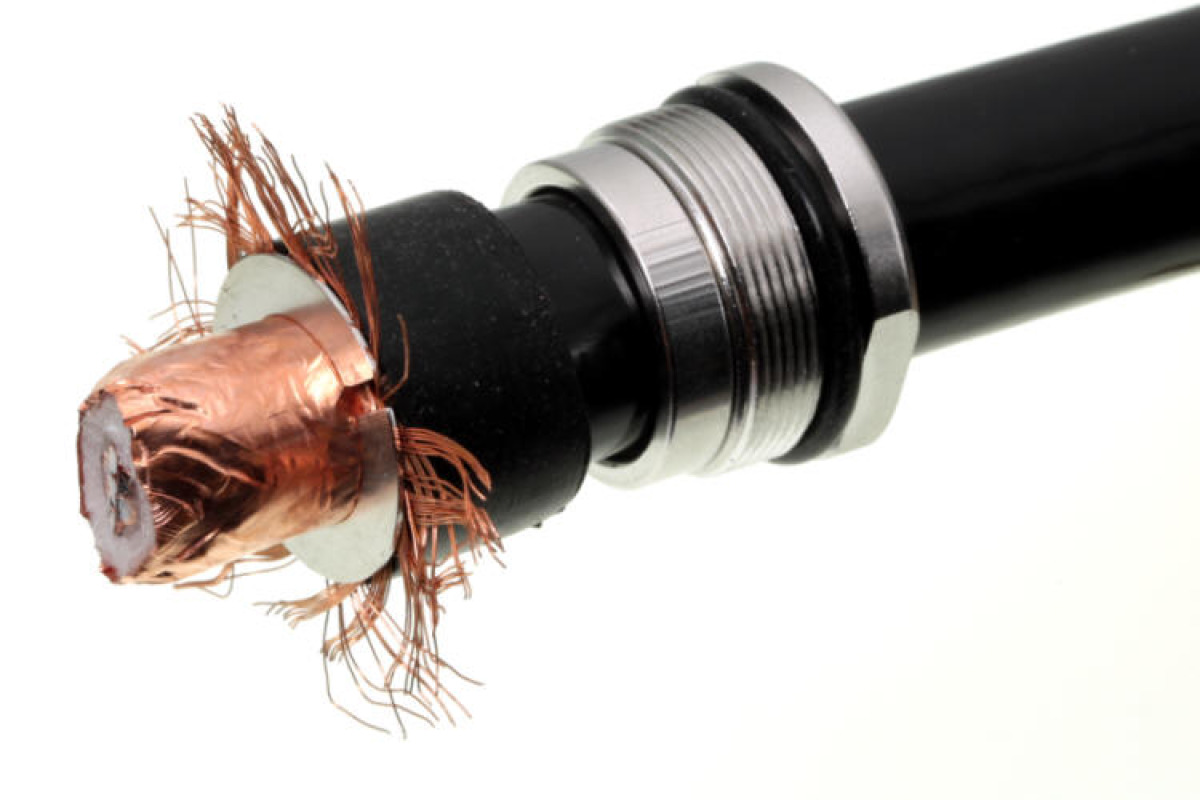

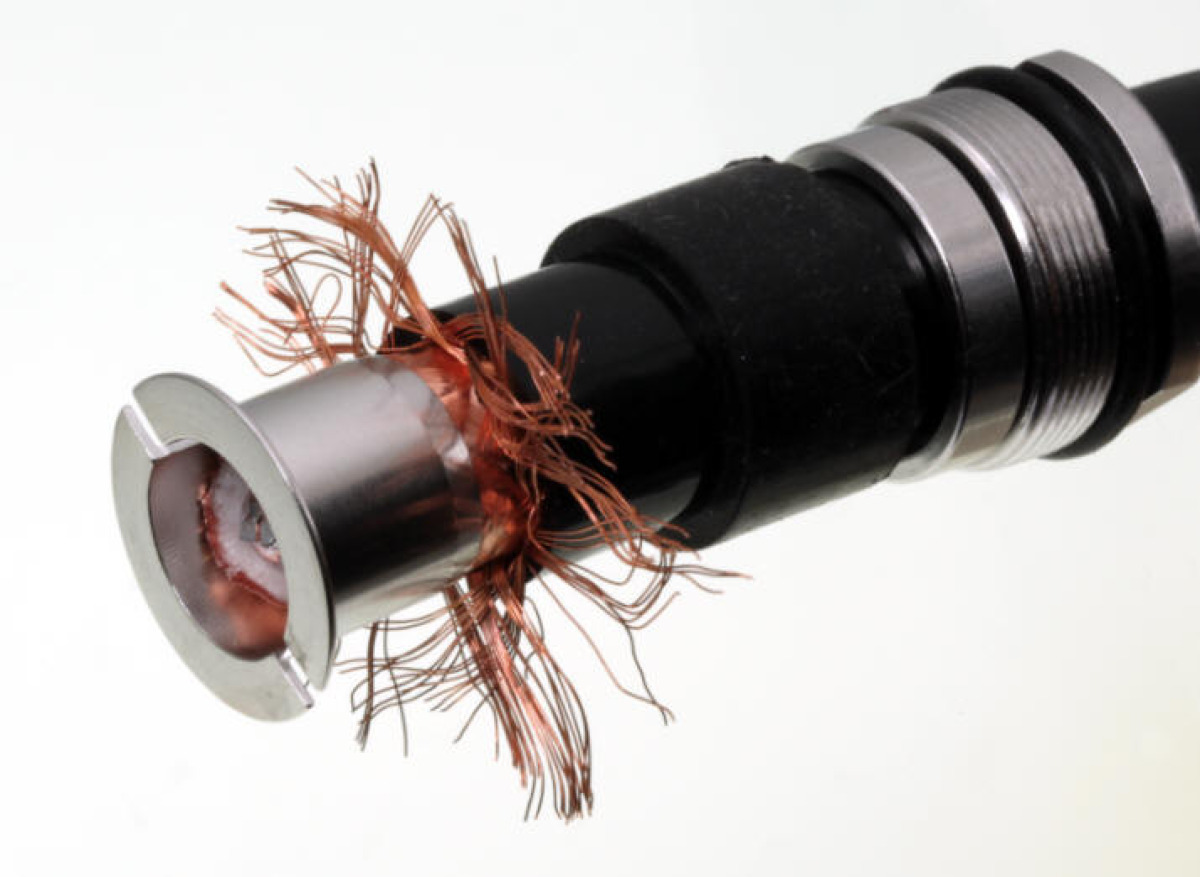

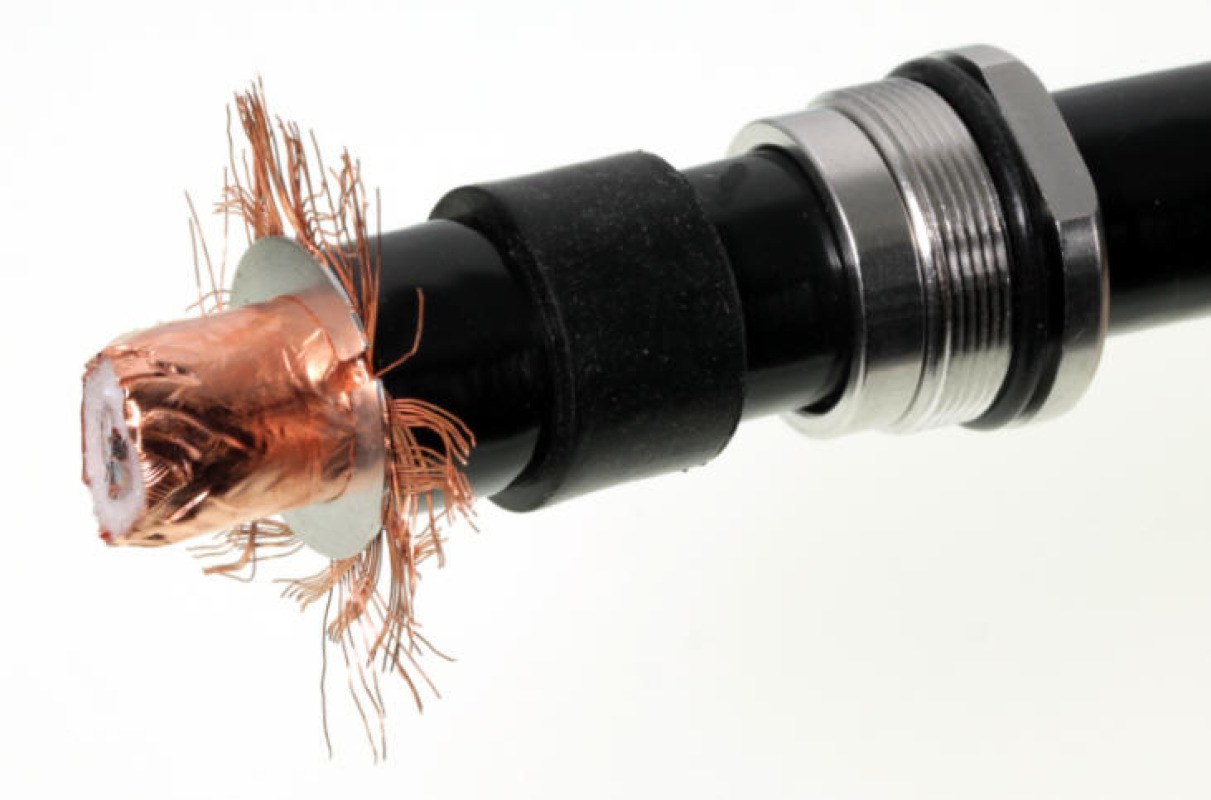

Die Massehülse kommt zwischen Folie und Geflecht.

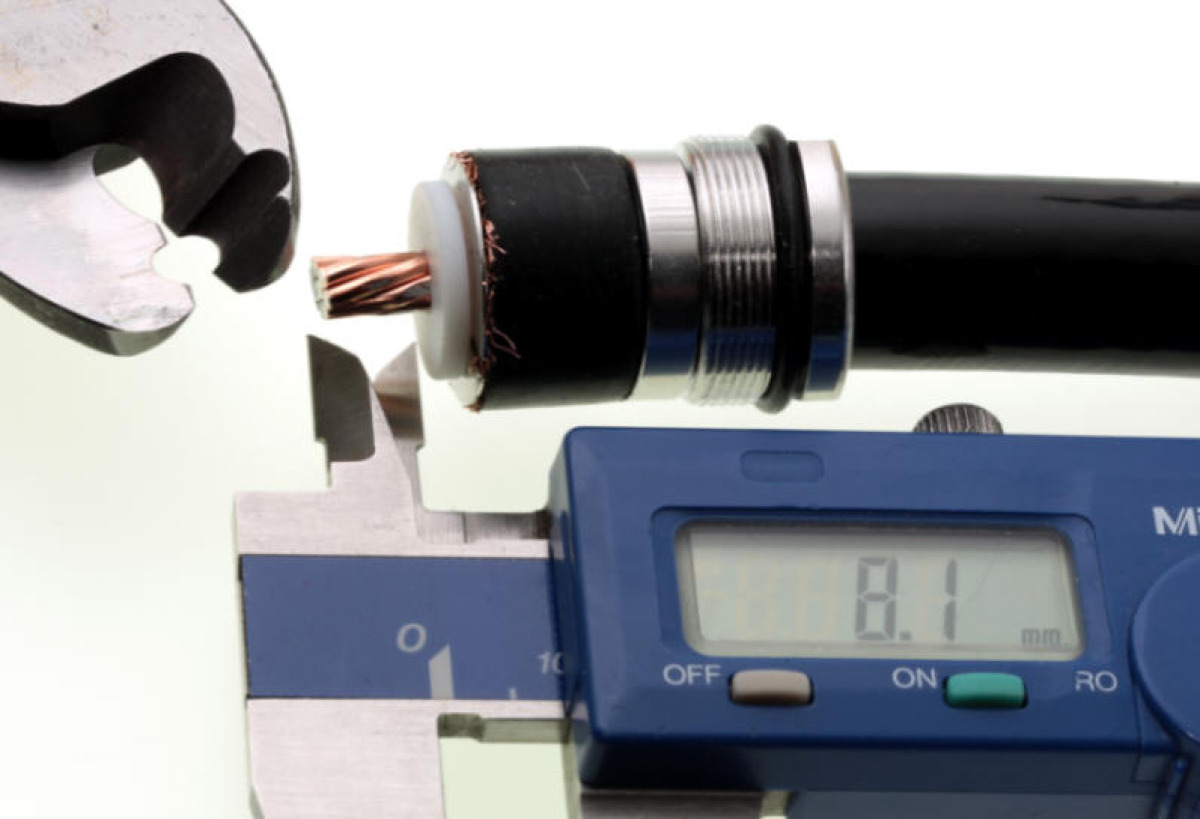

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
