UG 21 / 13 TA 37-Drähte
Stecker-Norm: N-Stecker
Geeignete Kabel:
LMR 500, Ultraflex 13 Hyperflex 13
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

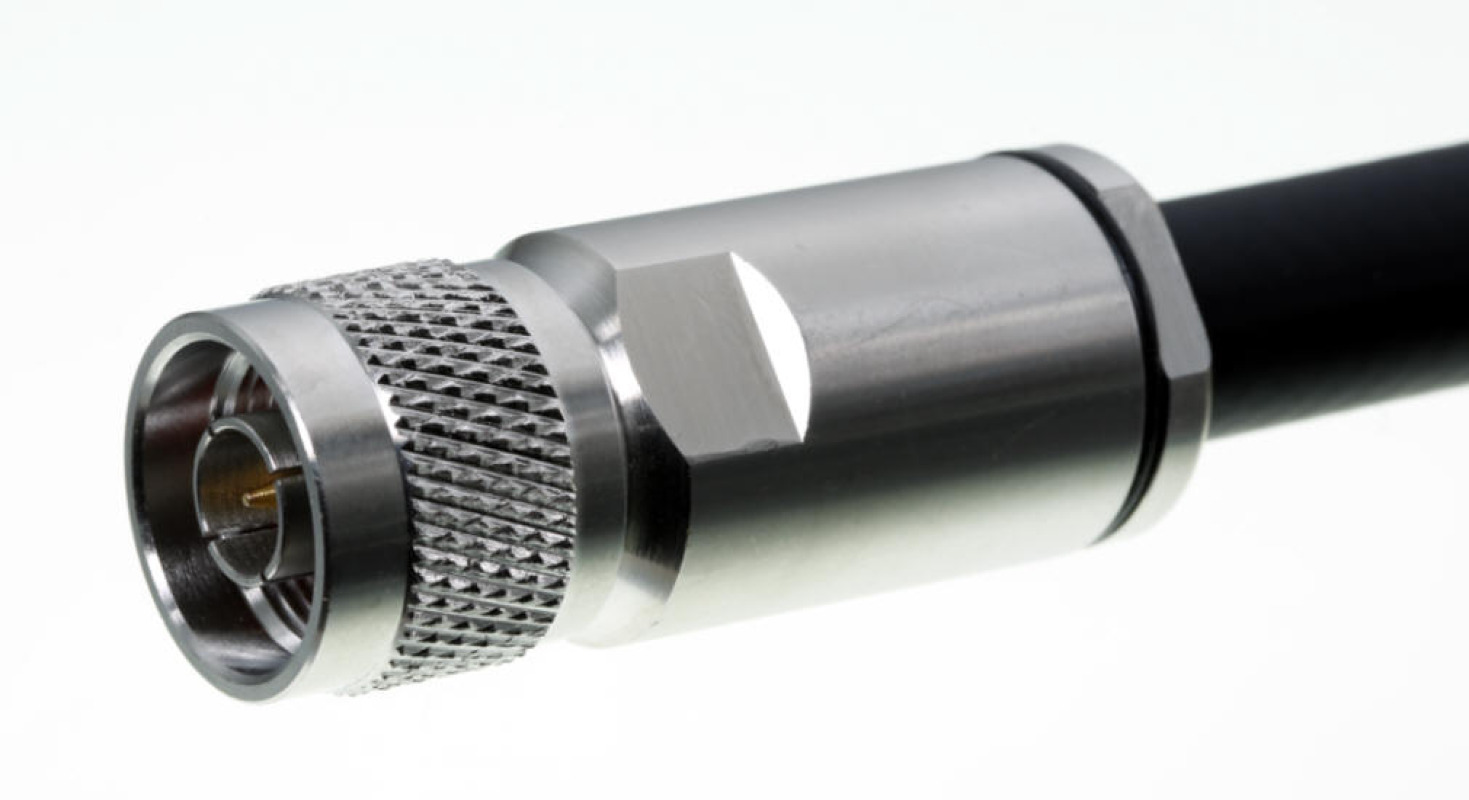

Montageanleitung für den Crimp-Stecker UG 21-13 Crimp TA für Hyperflex 13 und ähnliche
verwendetes Kabel: Hyperflex 13 M&P Ancona

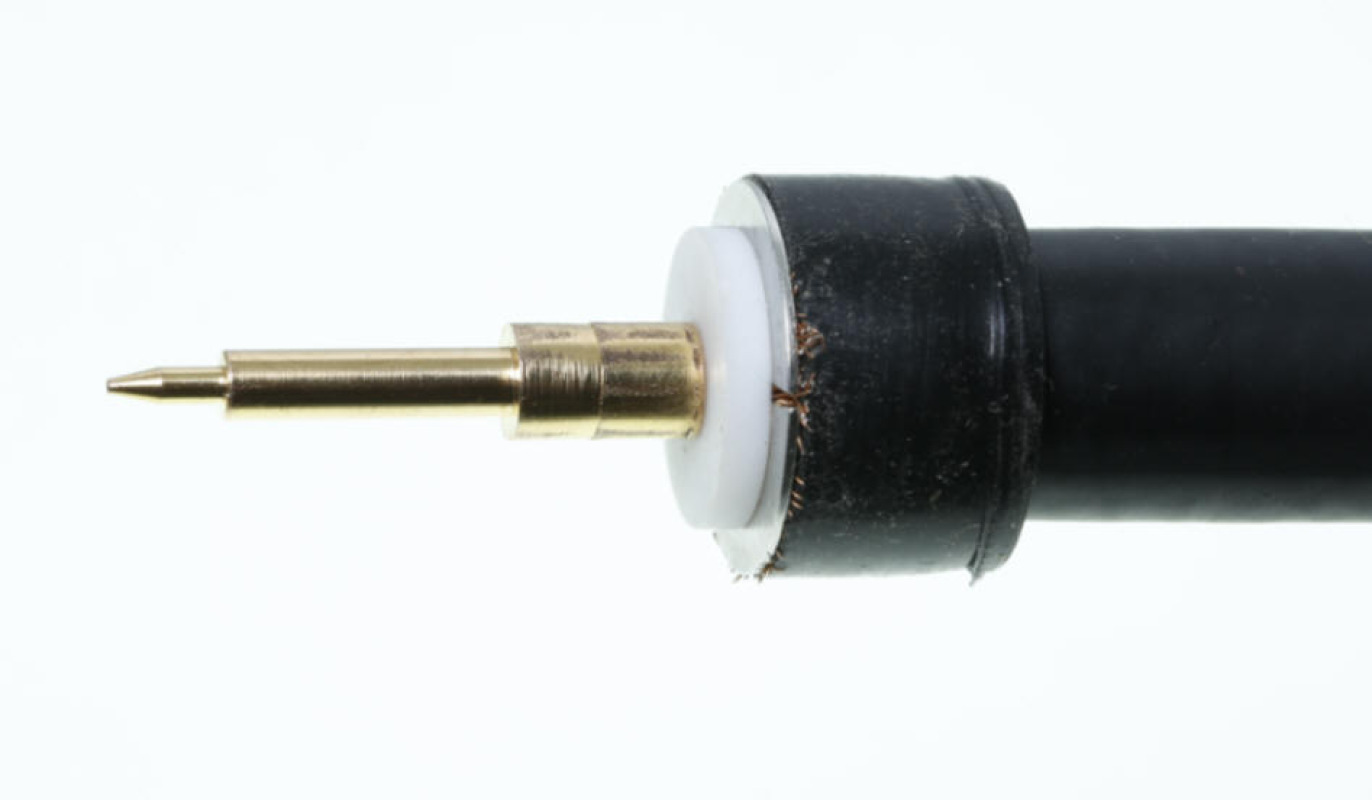

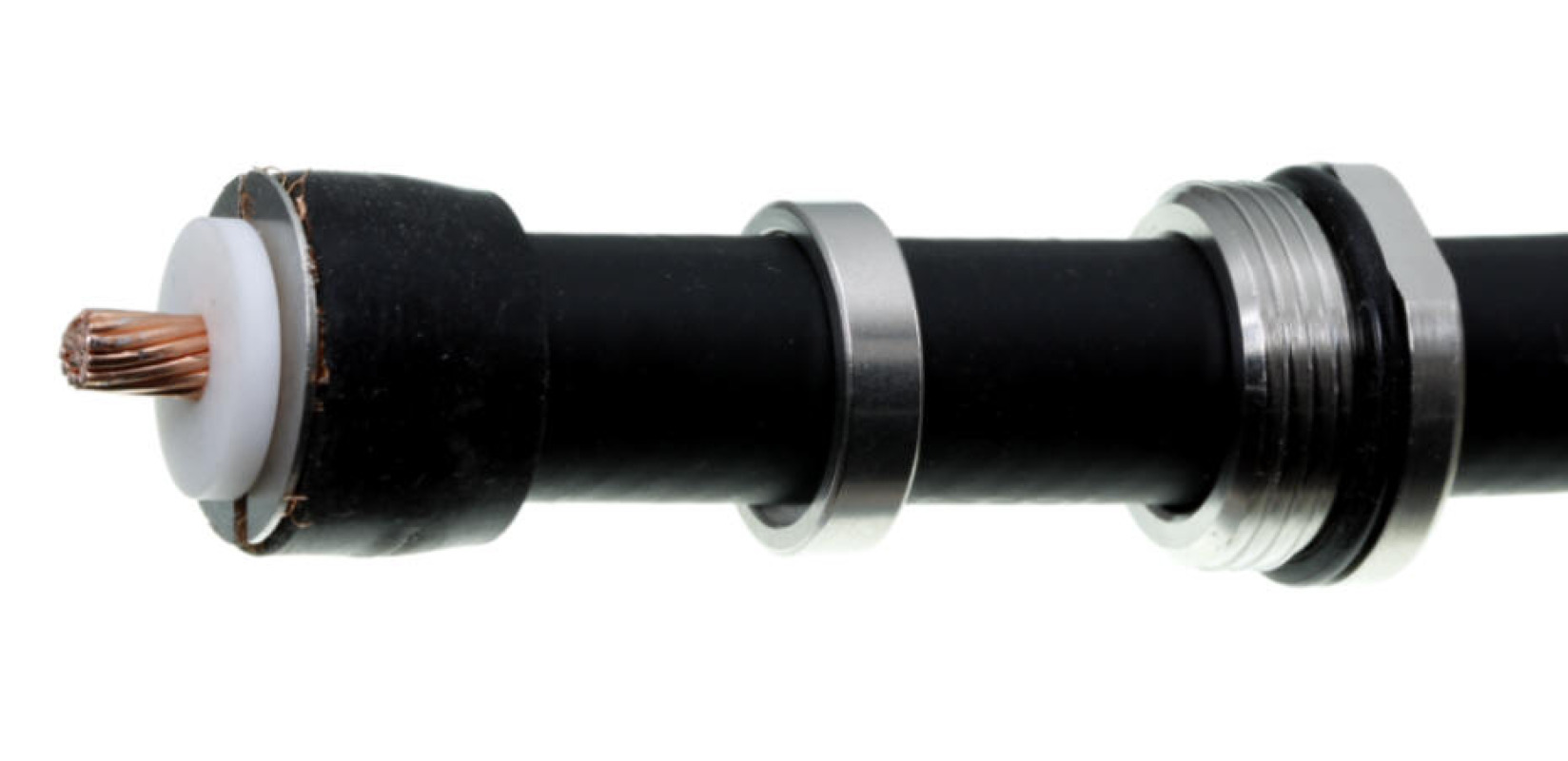

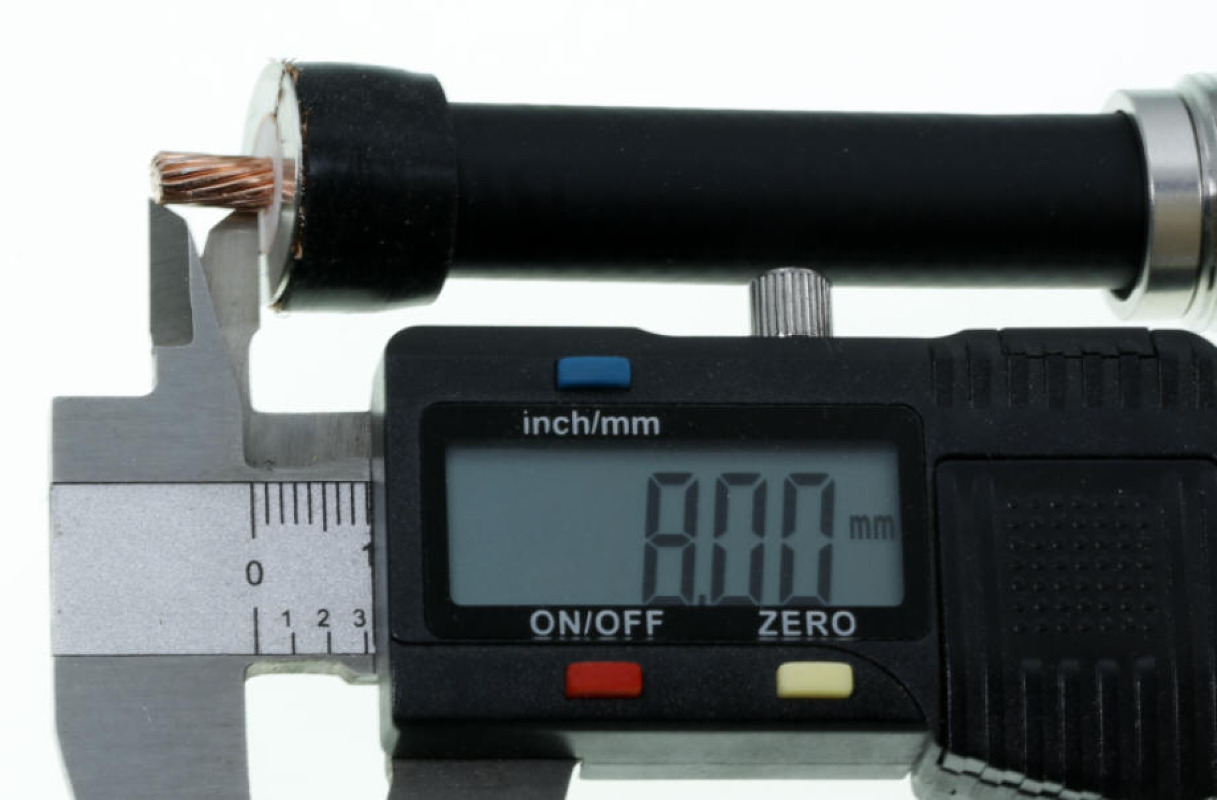

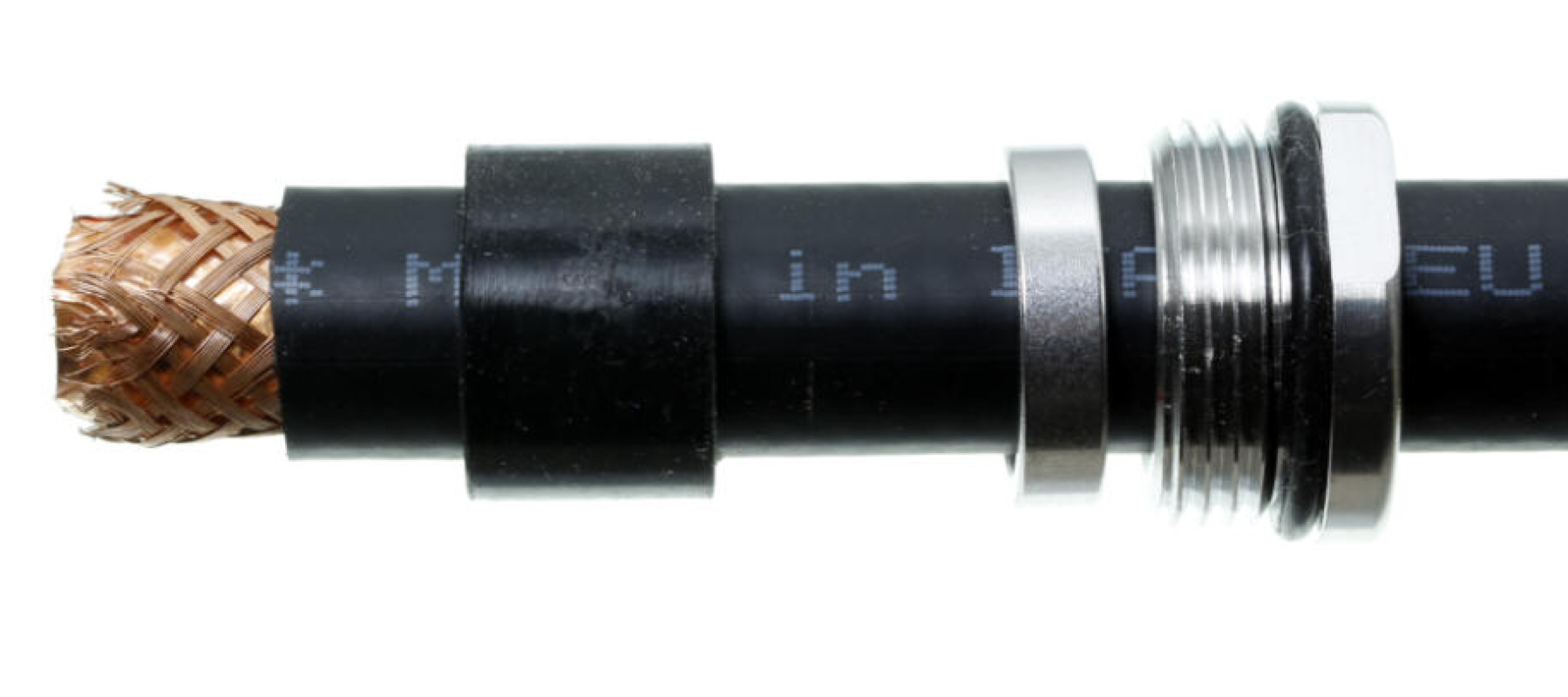

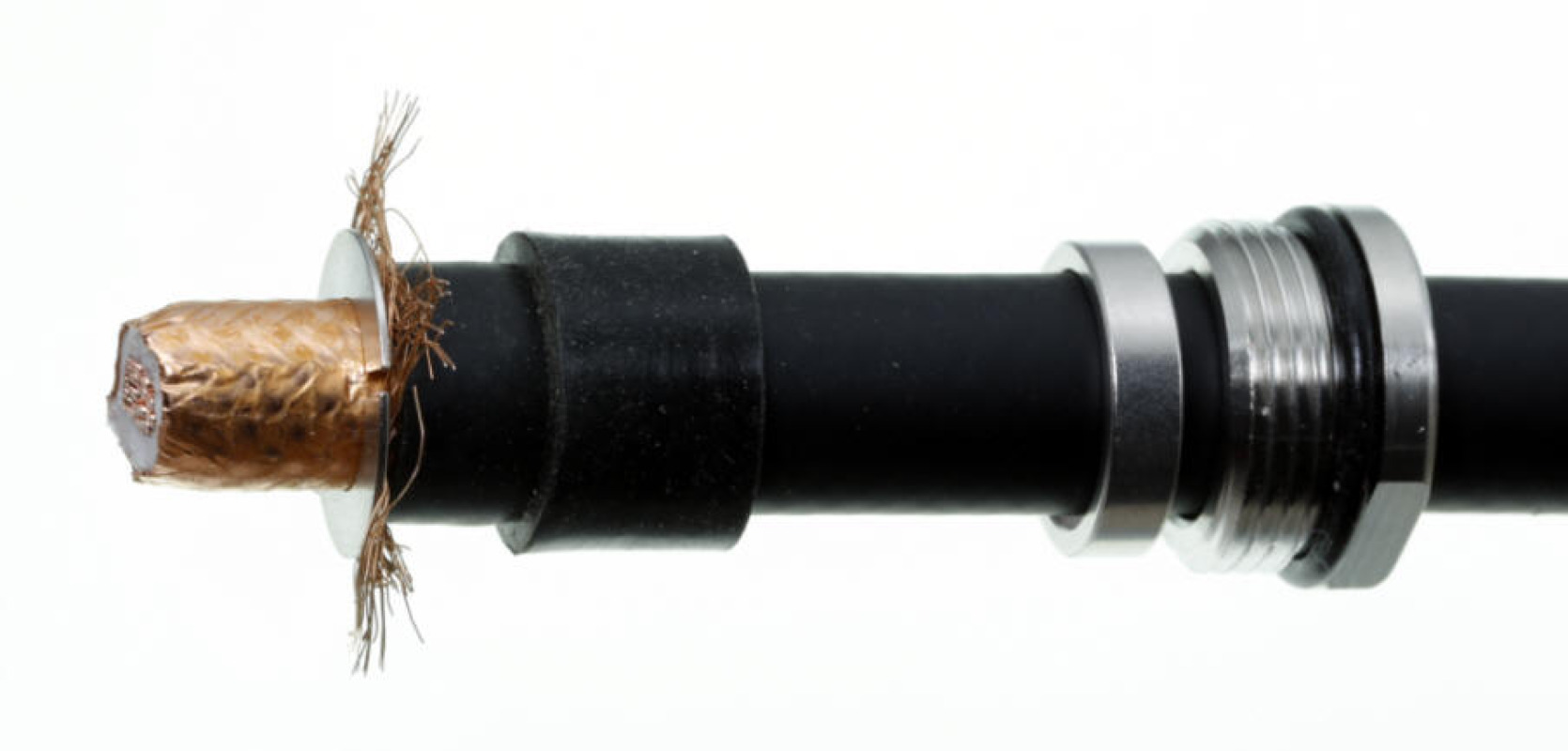

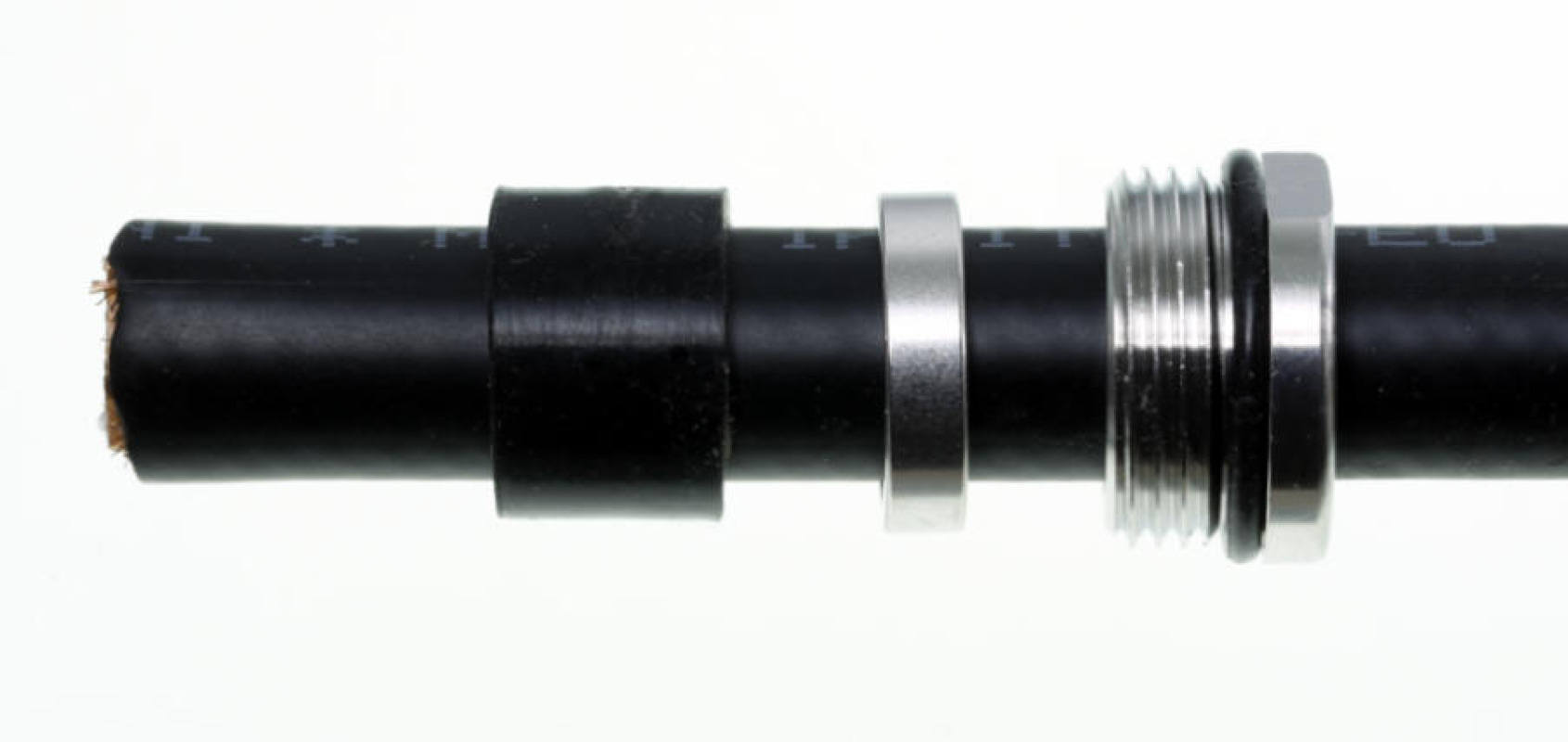

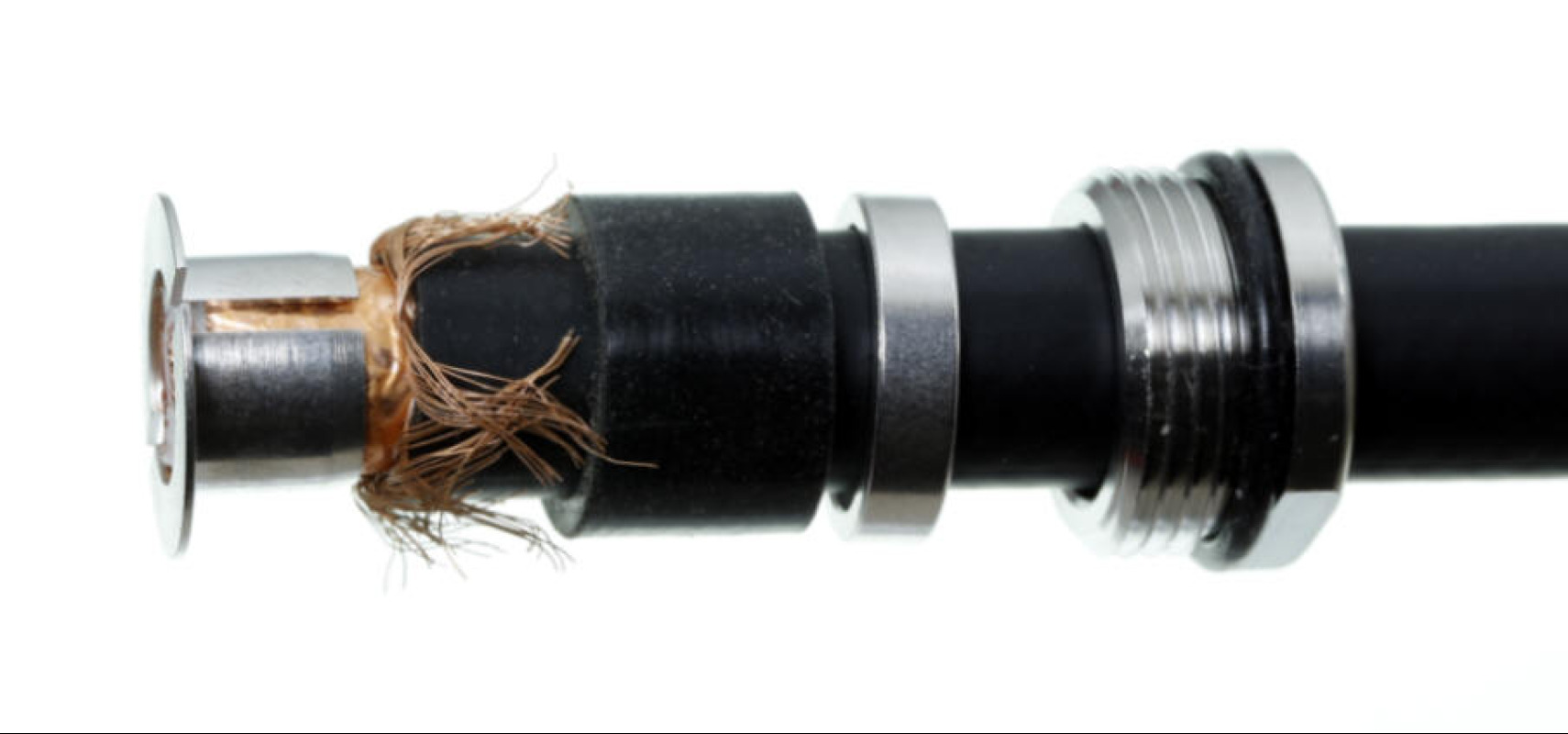

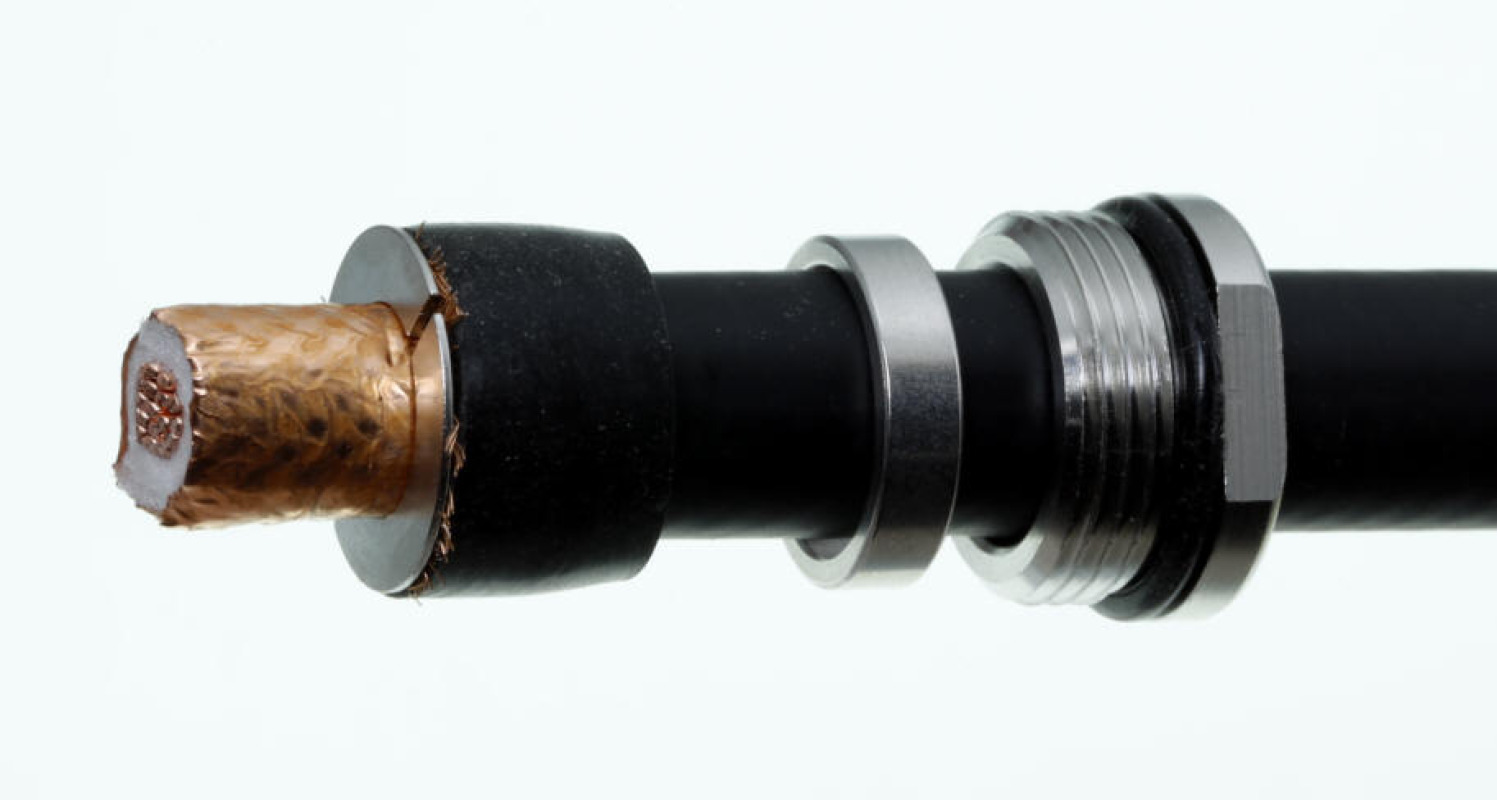

Montageschritte

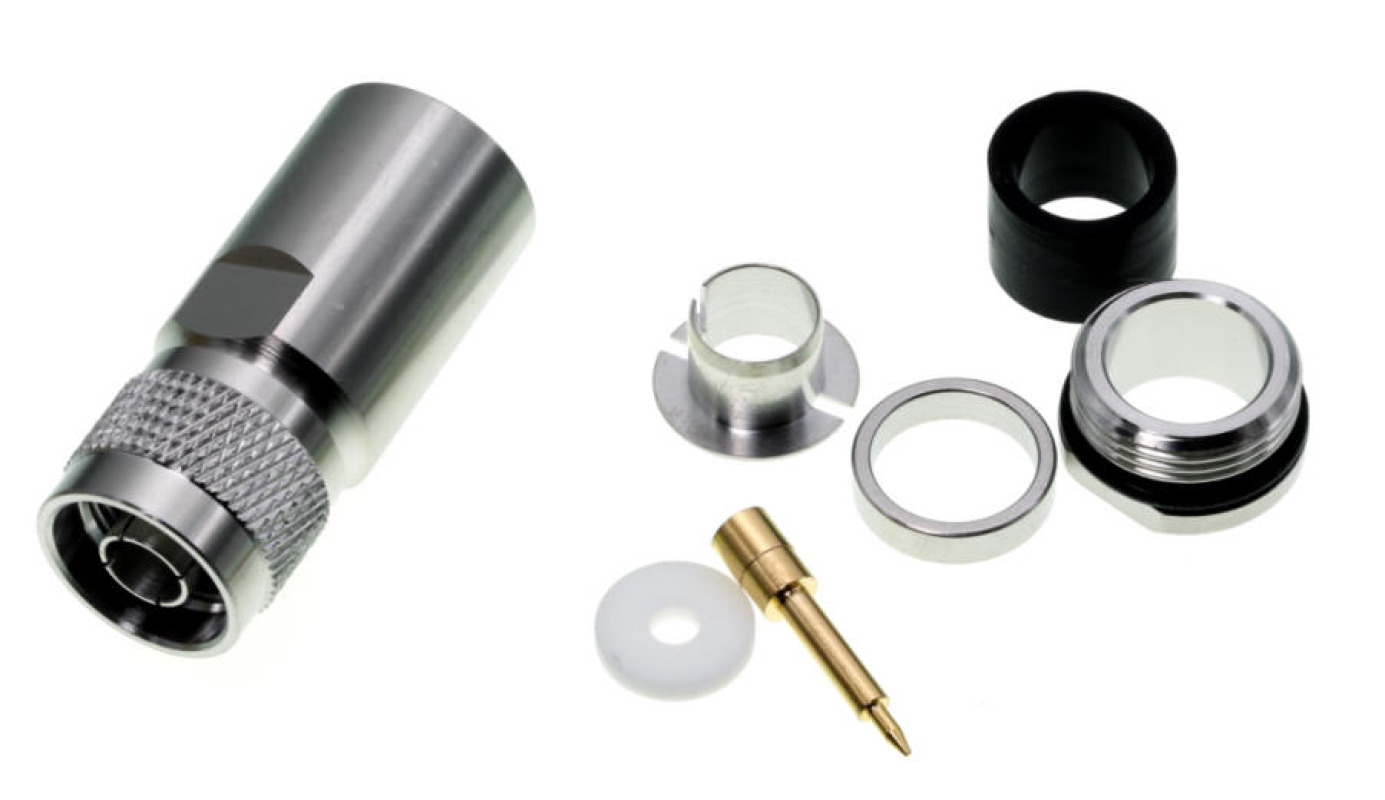

v.l. Gehäuse, Distanzring, crimpfähiger diamagnetischer Mittelkontakt, geschlitzte Massehülse, Anpressring, Gummisichtung, Spannschraube mit -Ring-Dichtung

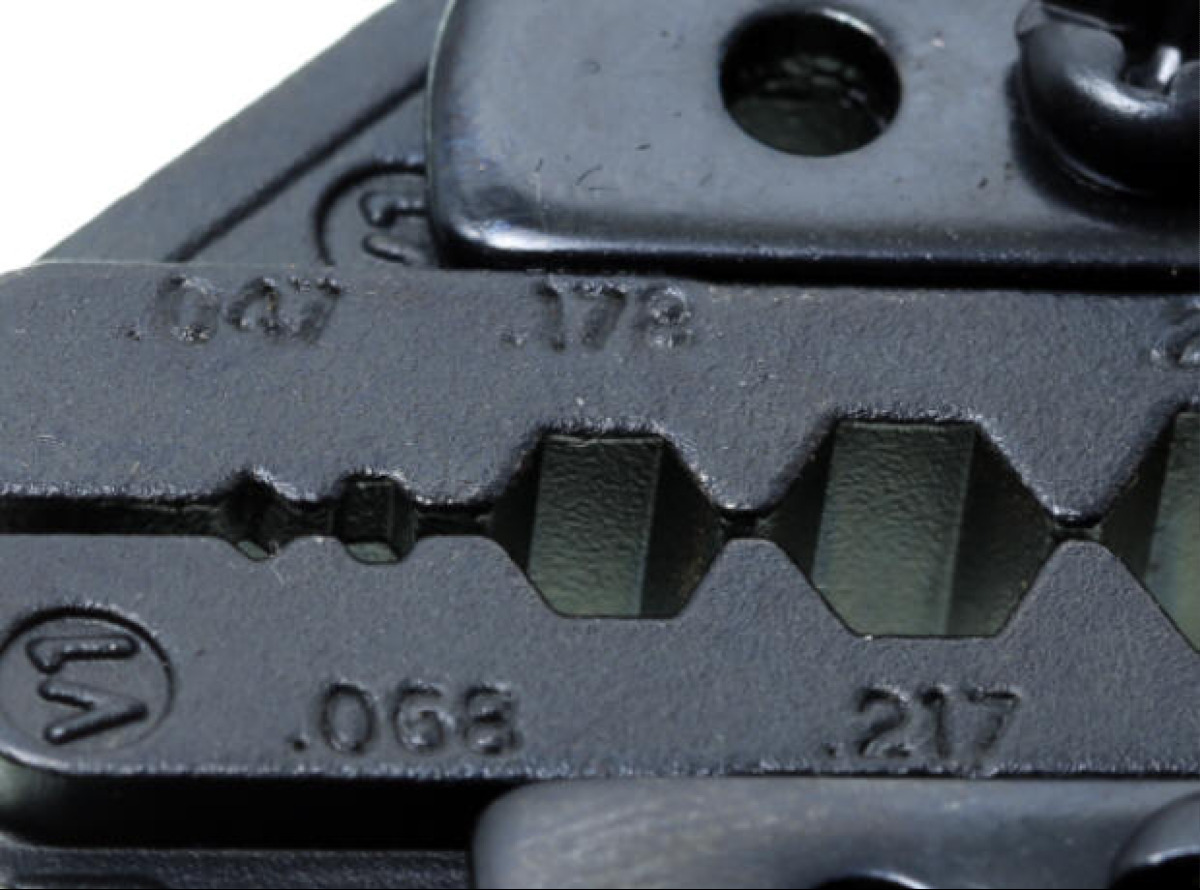

Crimpeinsatz .178
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
