UG 1095 TA
Stecker-Norm: N-Flansch-Buchse 1 Zoll
Geeignete Kabel:
RG 58, RG 58 ALL, RG 142, RG 400, Airborne 5, H 2005, Aircell 5, H 155, MMR 240, LMR 240 Hyperflfex 5 und ähnliche
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für die N-Kabel-Flansch-Buchse UG 1095 TA
Montageschritte

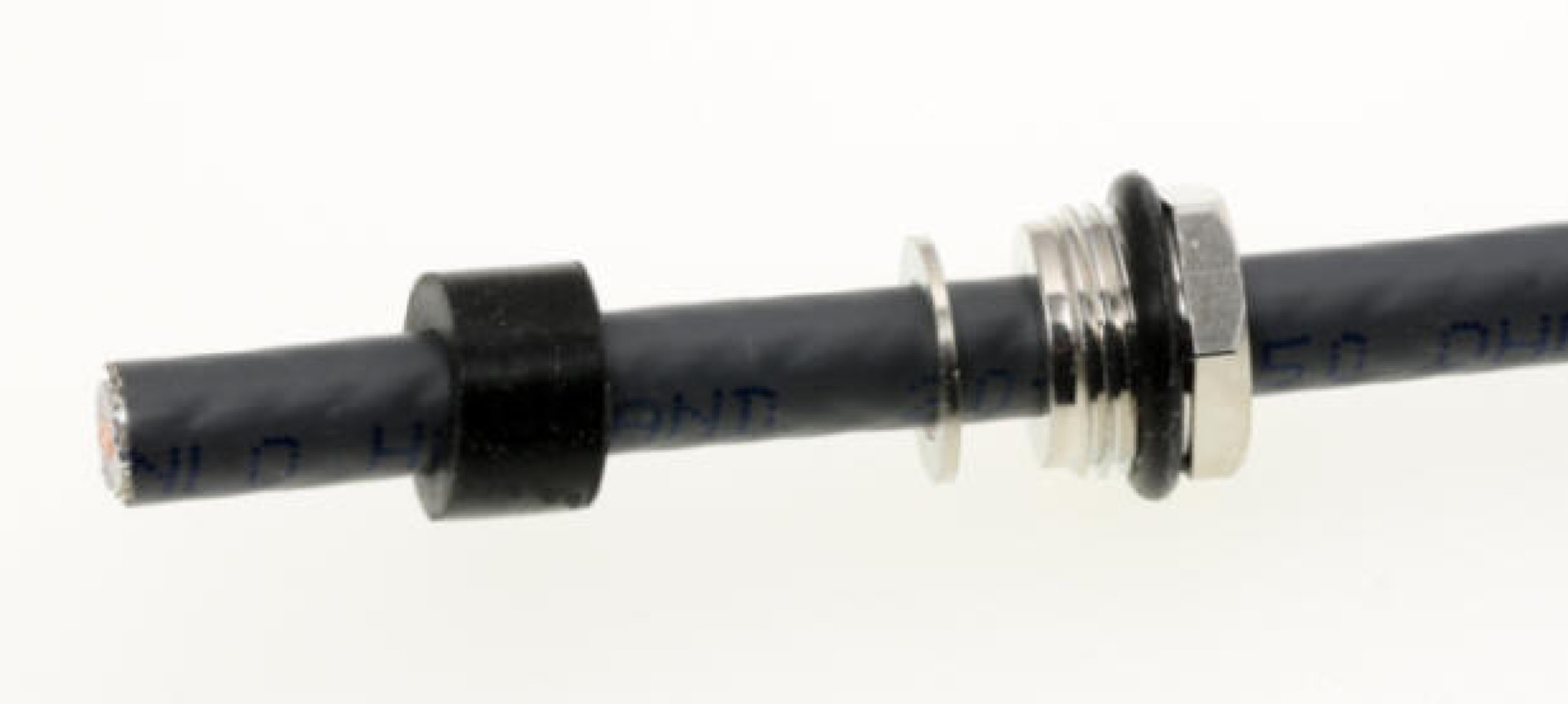

Zum UG 1095 TA finden Sie 2 unterschiedliche Mittelkontakte sowie 2 unterschiedliche Massehülsen. Da H 155 einen stärkeren Mittelleiter als RG58 u.ä. Kabel besitzt, müssen für die Montage von H 155 die größer dimensionierten Bauteile verwendet werden. UG 1095 TA ist verwendbar für alle RG 58 und RG58 ähnliche Kabel. hier verwendetes Kabel = H 155 orig. Belden

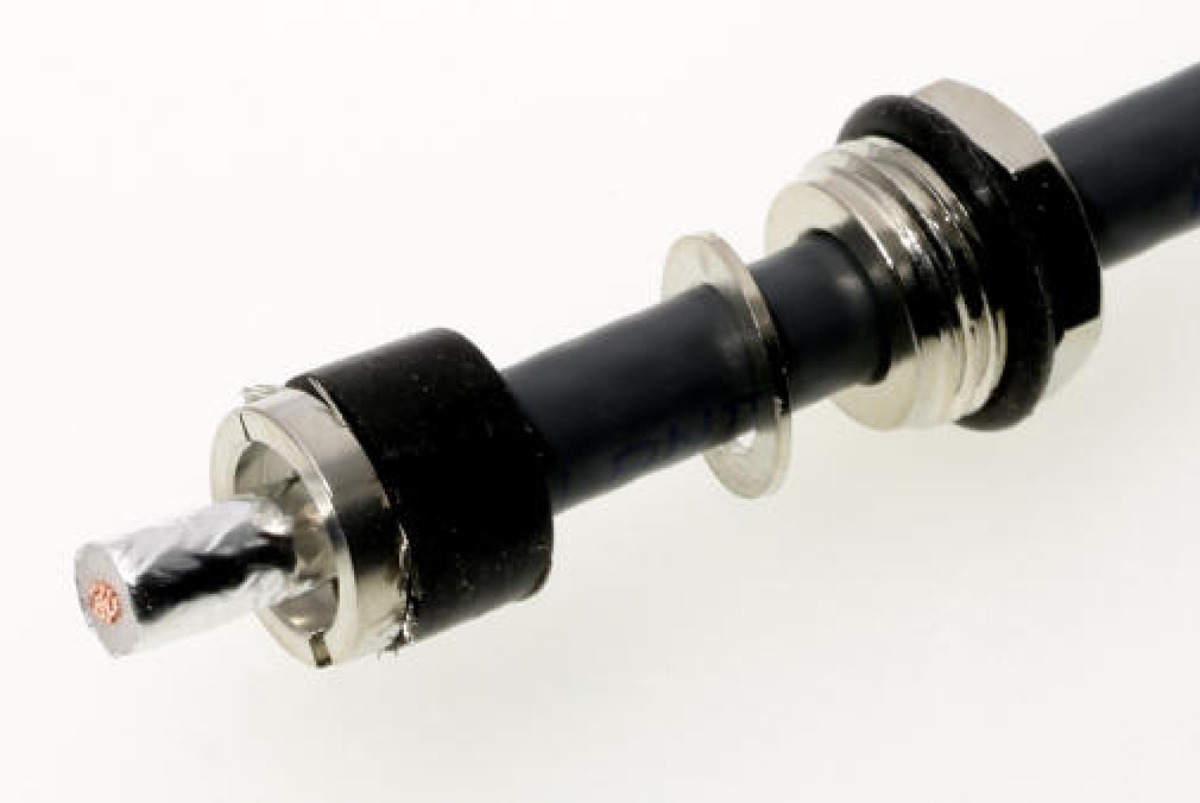

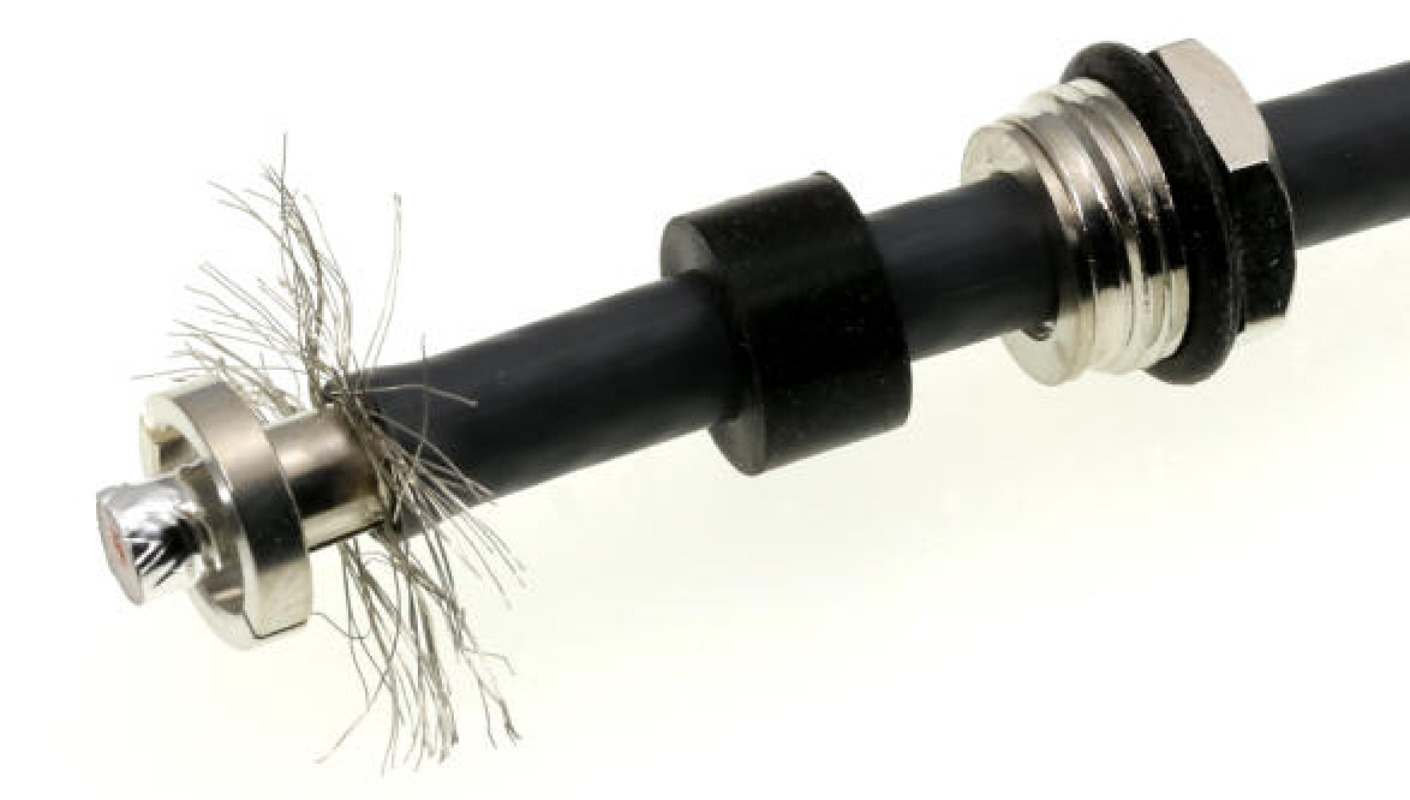

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

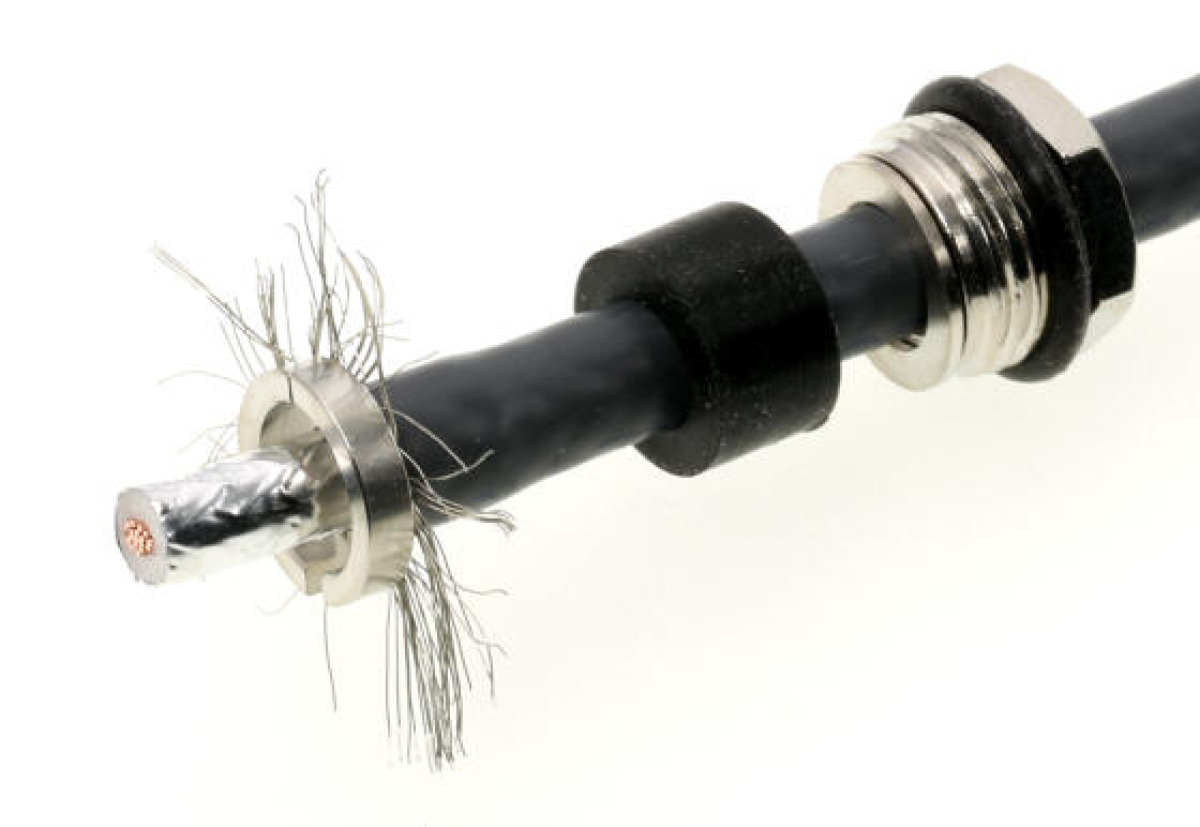

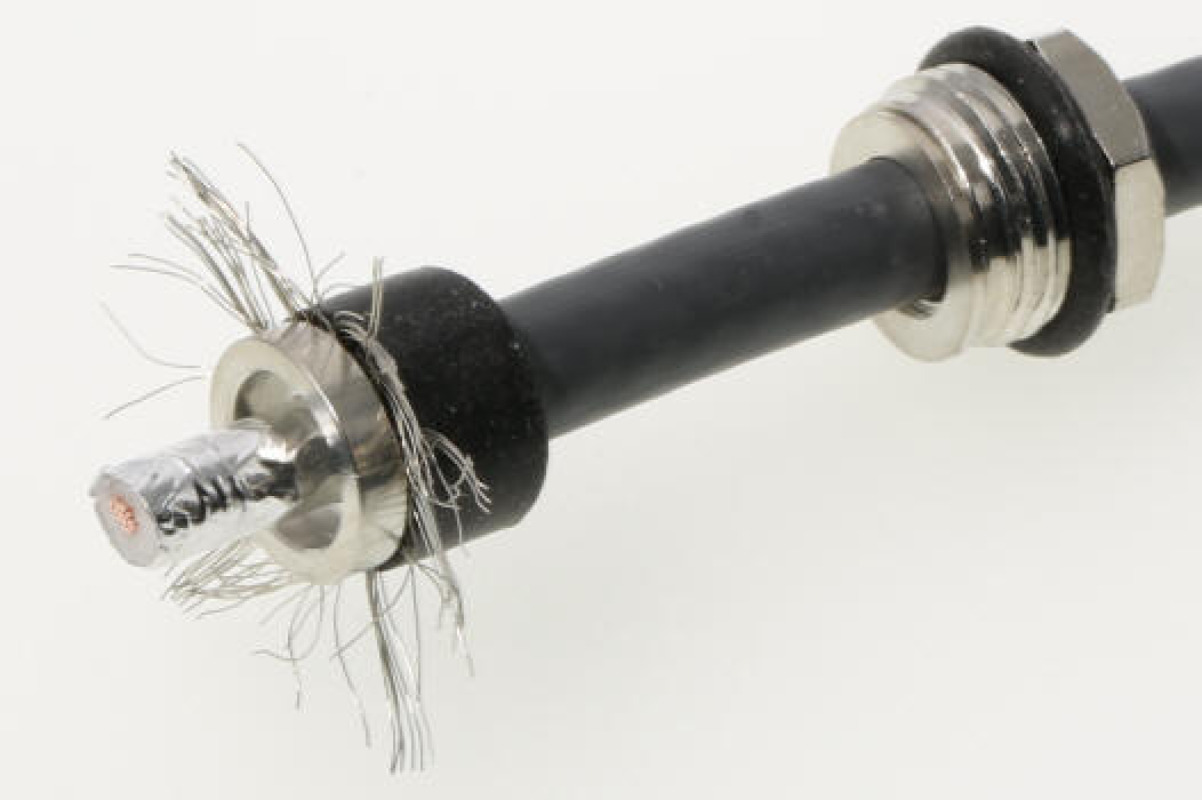

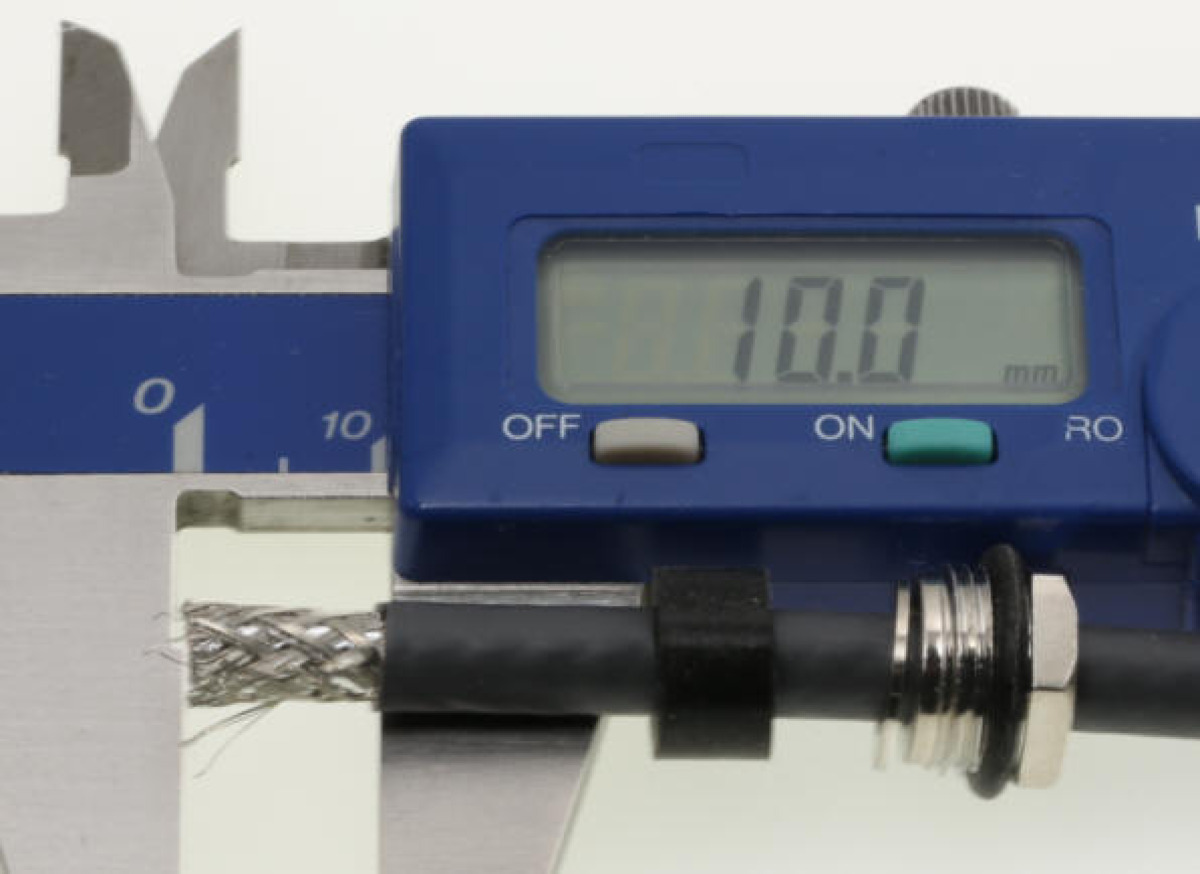

Schneiden Sie die Metallfolie bündig ab! Entfernen Sie dann das Geflecht, wie aus der Abb. ersichtlich ist.

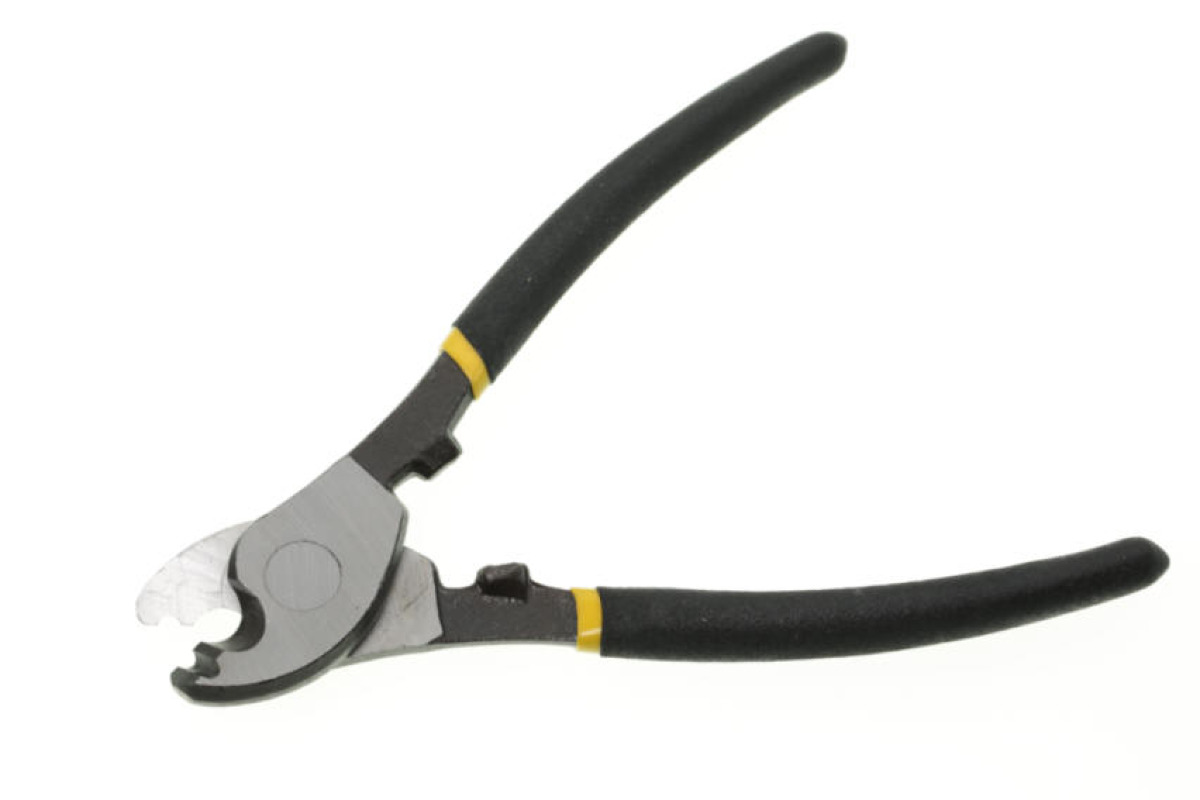

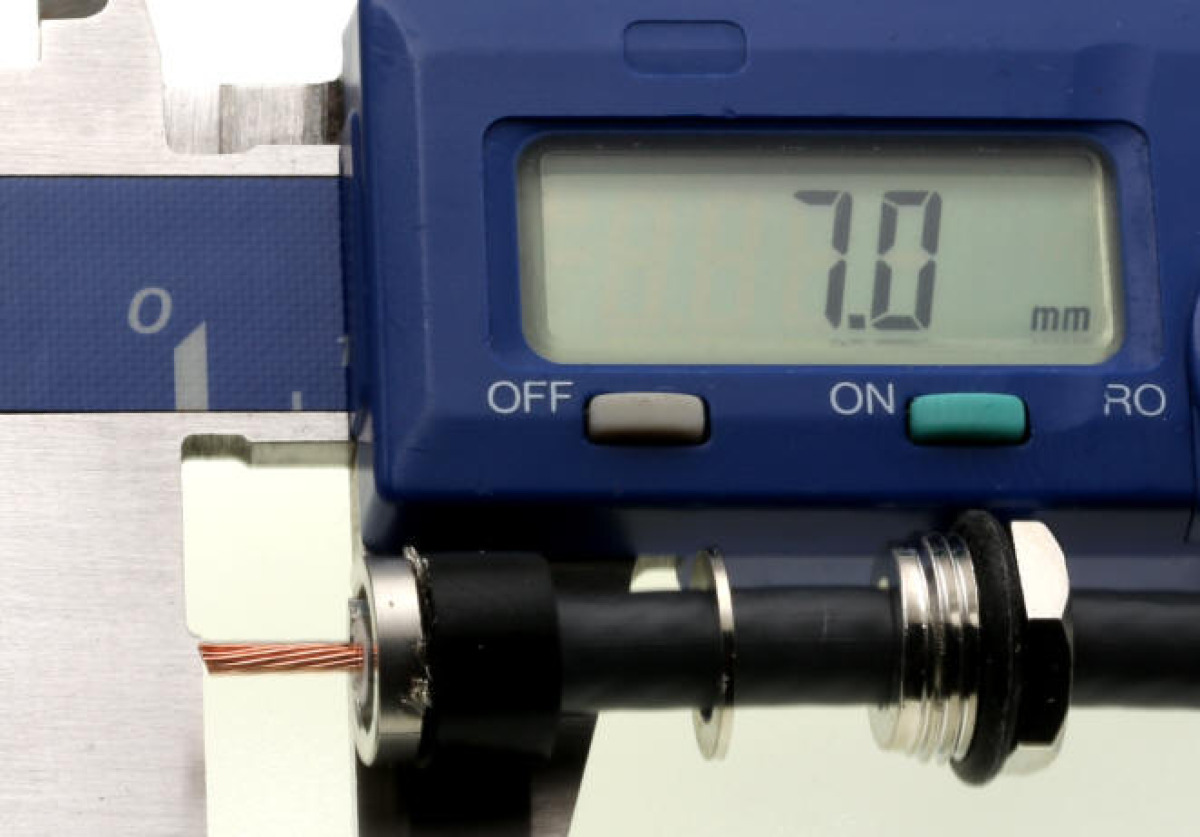

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

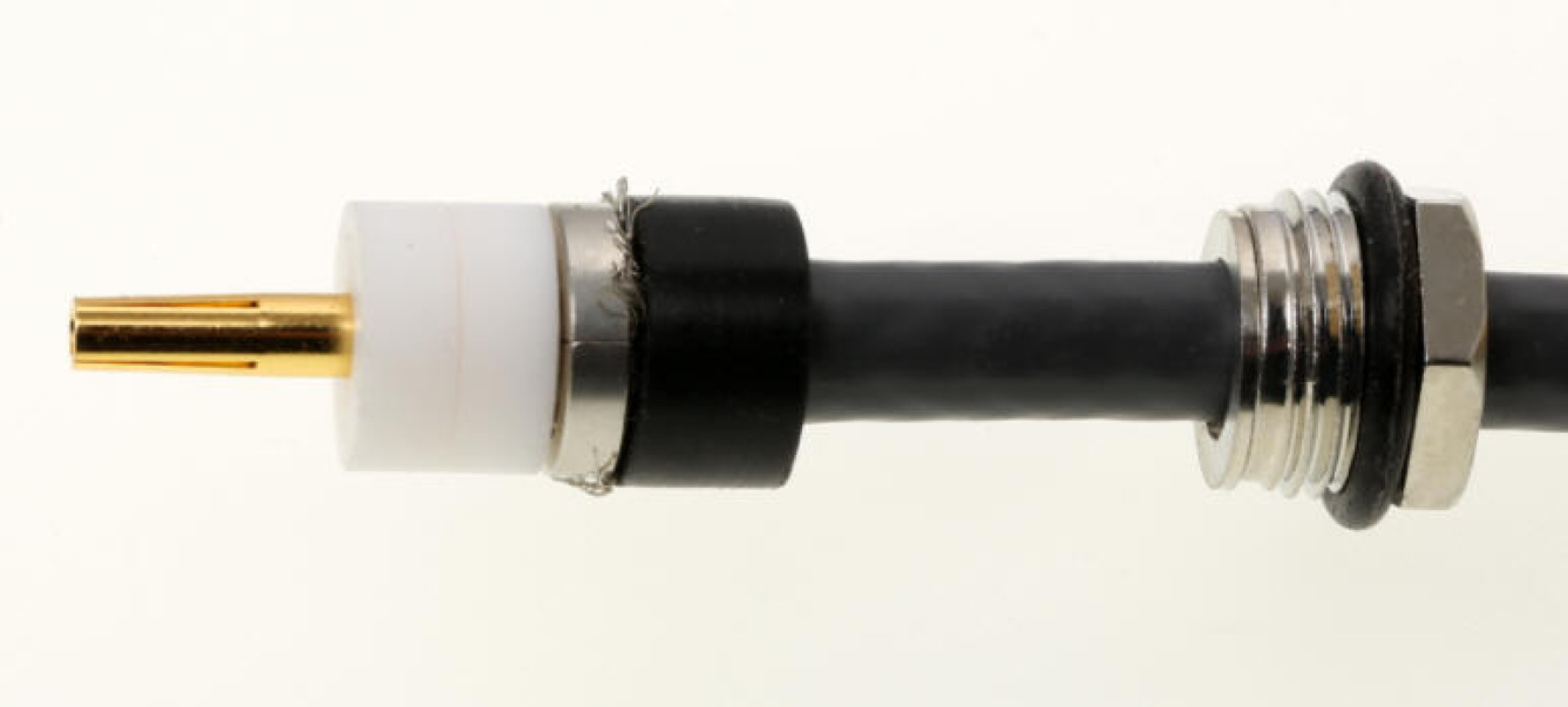

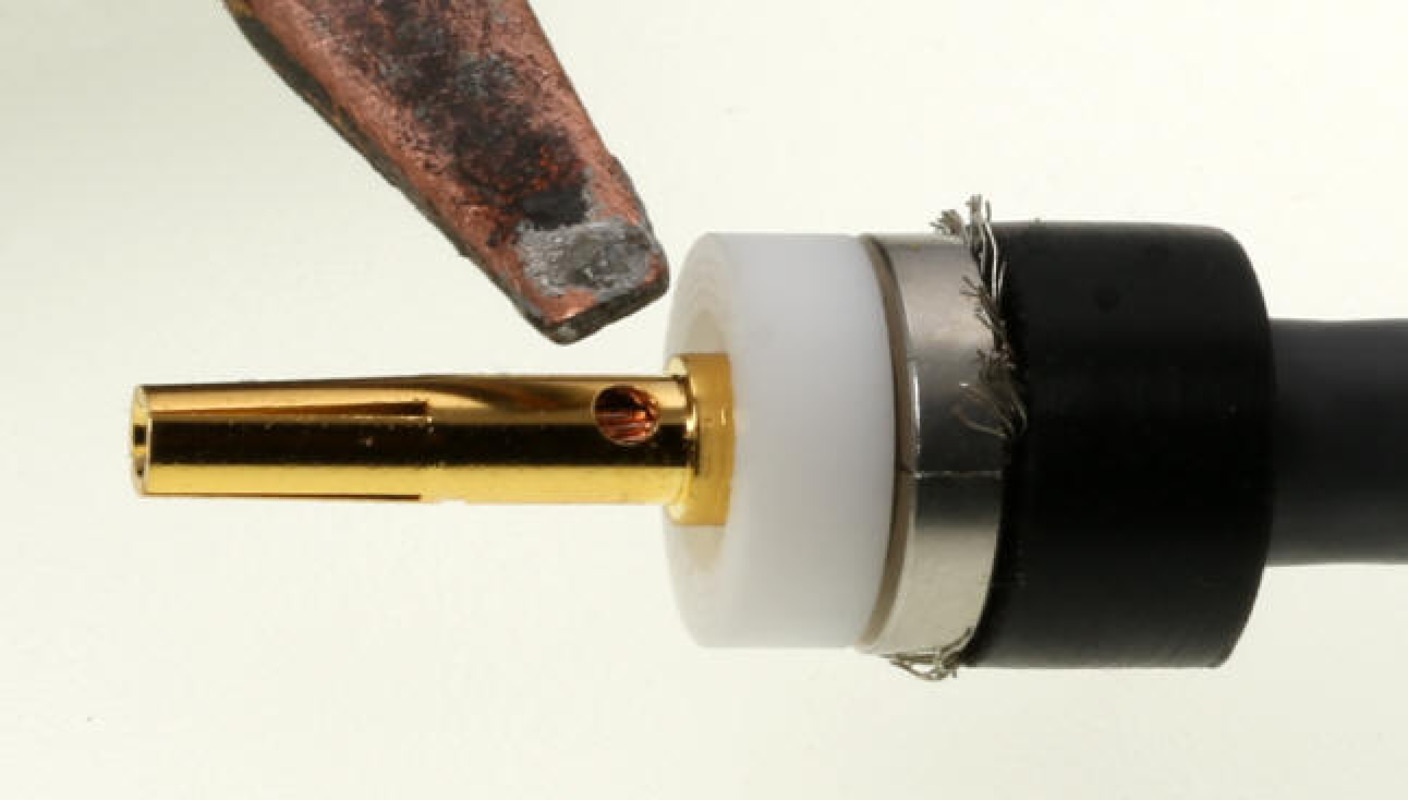

Durch die 2. PTFE-Scheibe entsteht ein Zylinder, der den Mittelkontakt im Gehäuse zentriert.

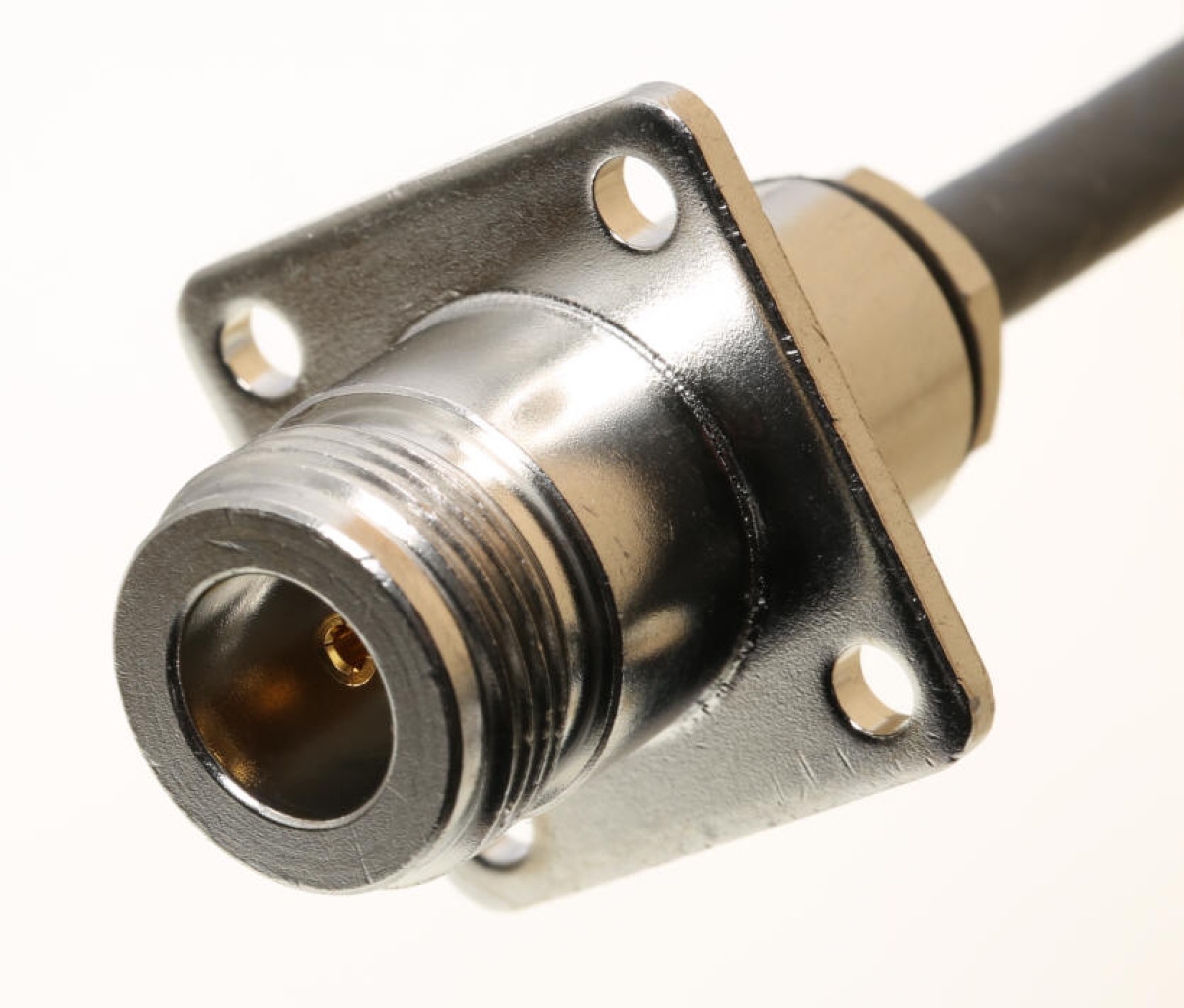

Ziehen Sie die Spannschraube nur so fest an, dass der Silikon-O-Ring nicht zu stark verformt wird.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
