TNC 7
Stecker-Norm: TNC-Stecker
Geeignete Kabel:
H 2007, Aircell 7, HIGHFLEXX 7, Ultraflex 7, LMR 300 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für den Stecker TNC 7 f. H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 und ähnliche

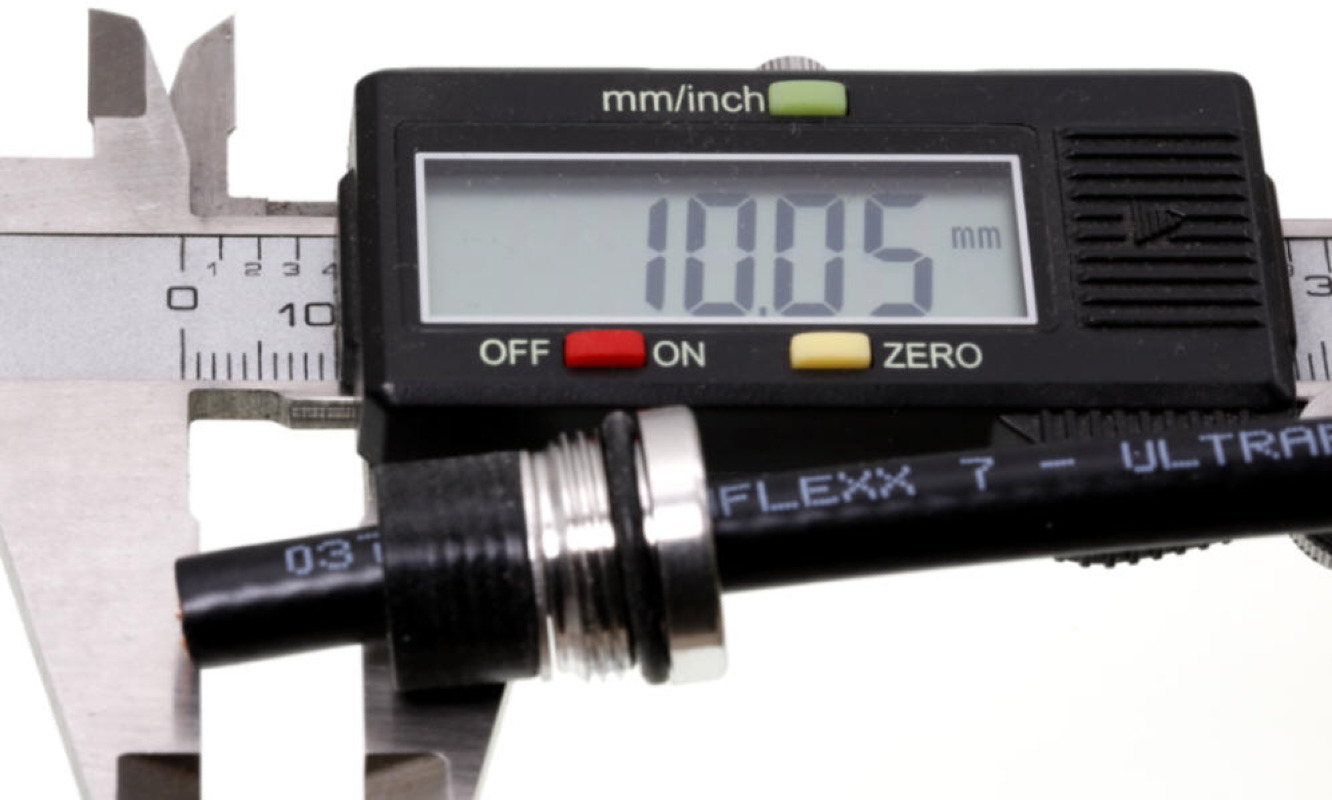

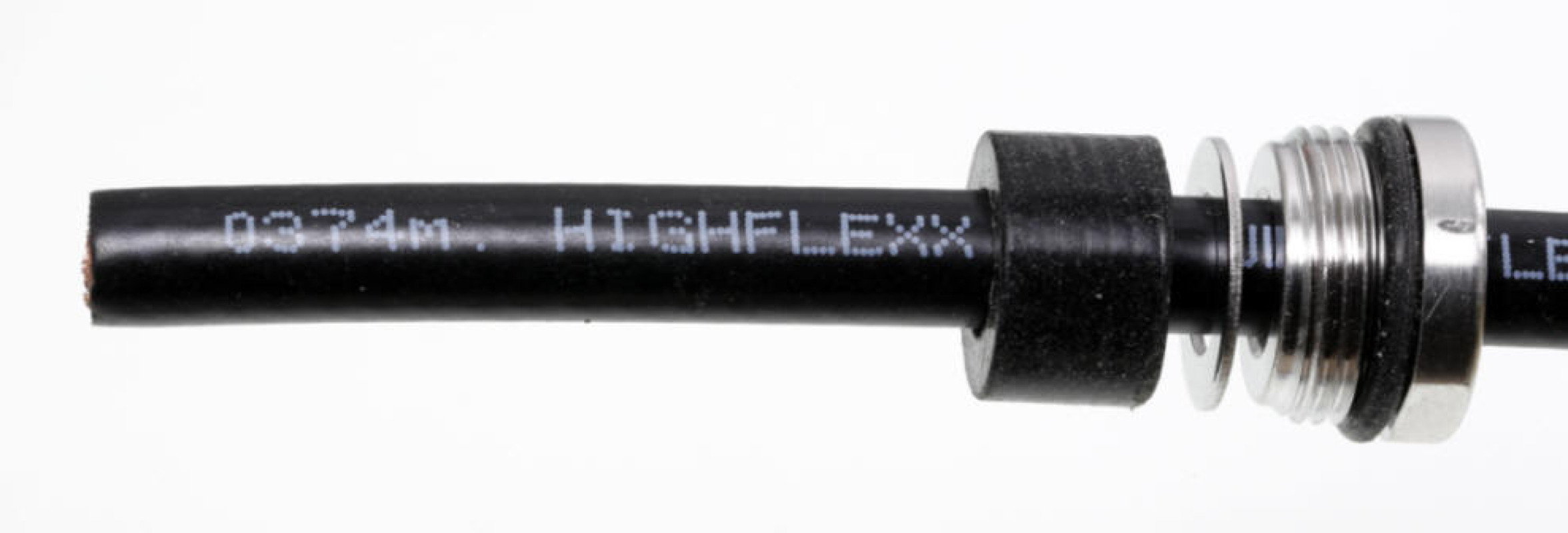

Montageschritte

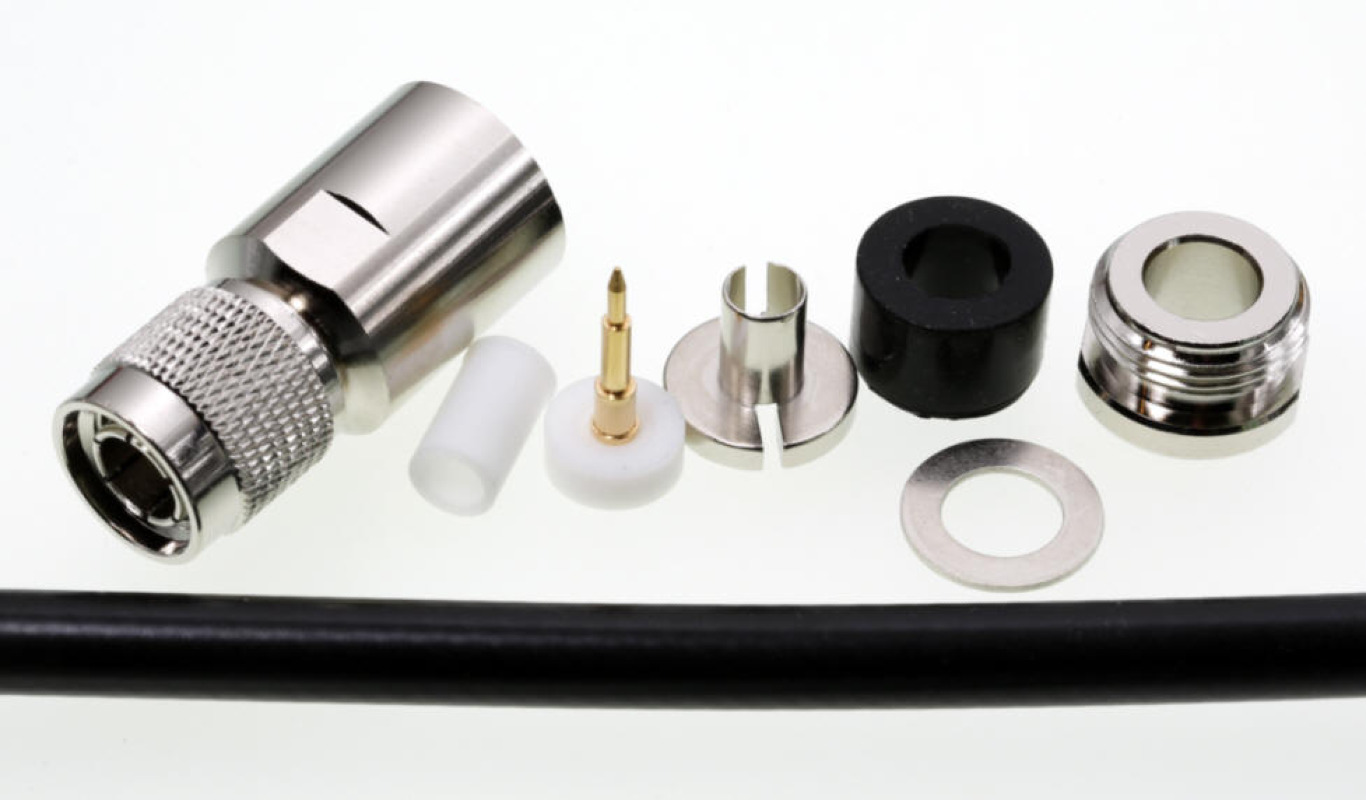

Stückliste:
- Gehäuse mit TresAlloy-Oberfläche
- PTFE-Scheibe BNC-Passform
- 1 Mittelkontakt
- doppelt geschlitzte Massehülse
- Gummidichtung
- Andruckring
- Verschlussschraube mit Silikon-Dichtungsring
Achten Sie bitte darauf, dass die beschichtete Kupferfolie so weit zurückgeschnitten wird, dass sie nicht in der Vertiefung der Massenverbindungshülse zu sehen ist.

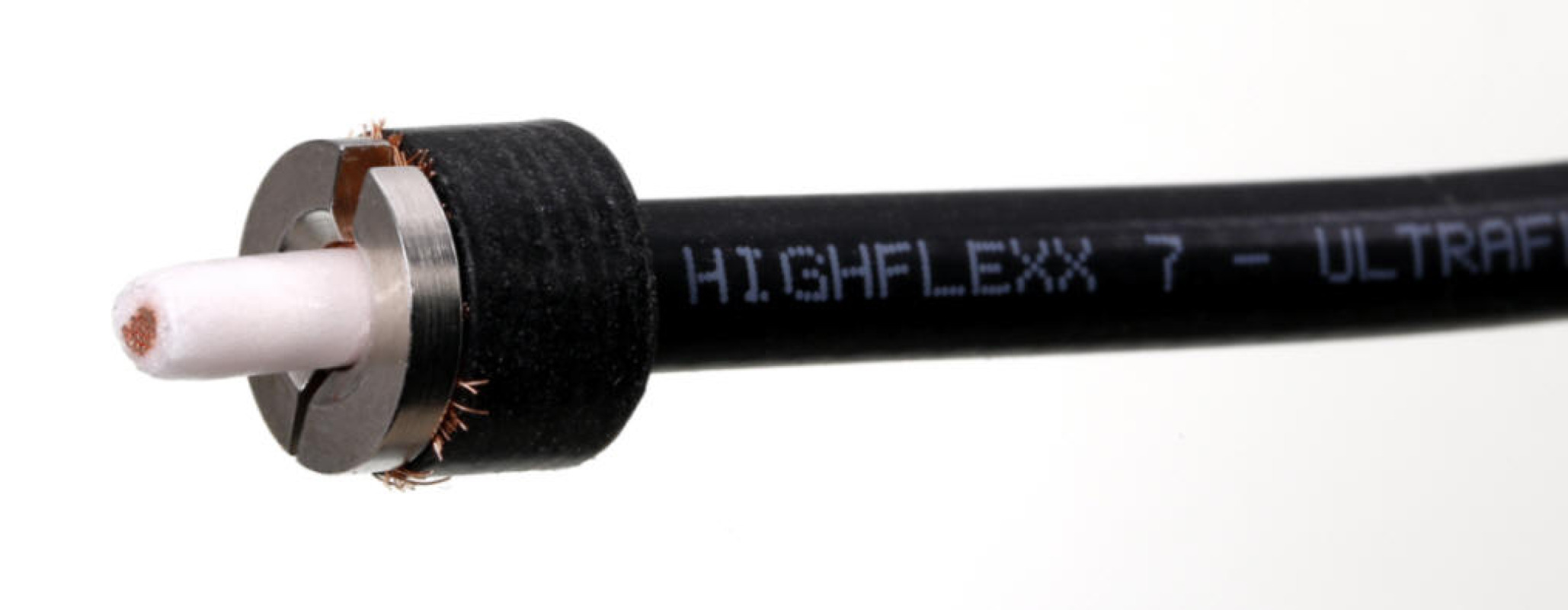

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

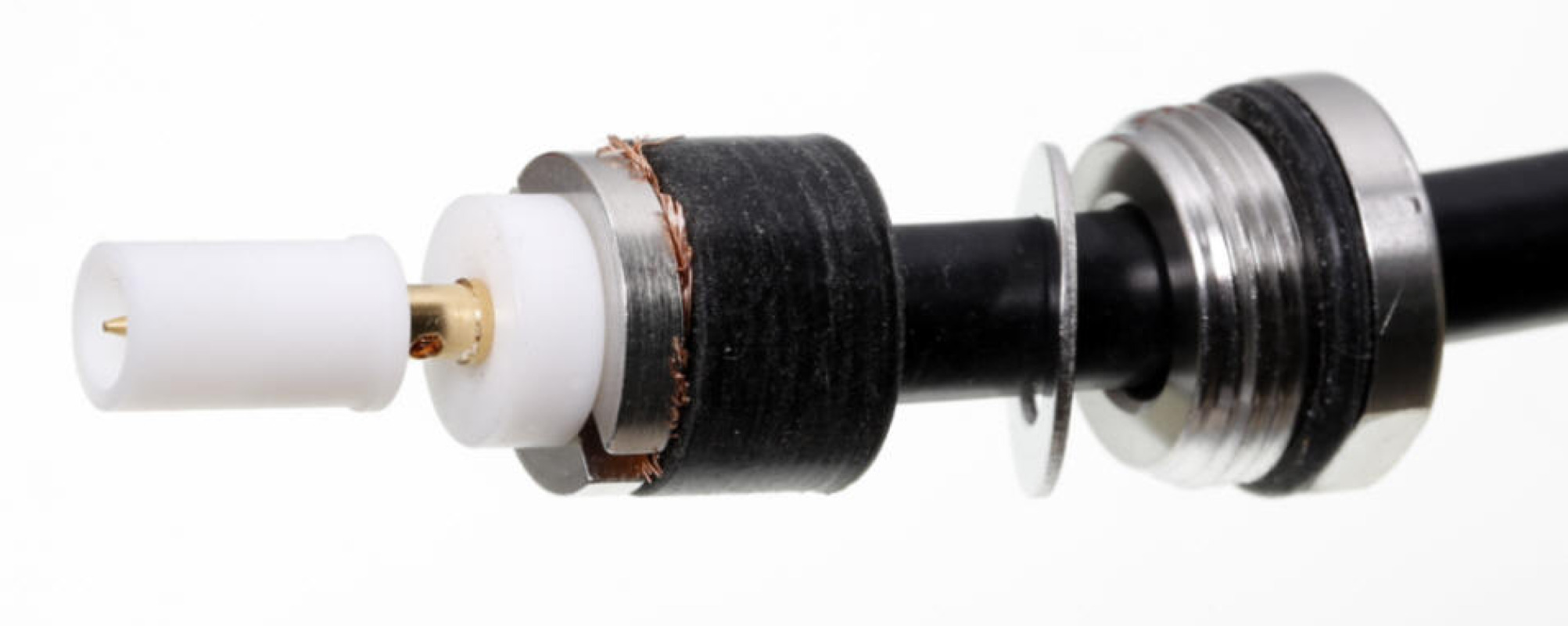

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
