SMA 7 RP
Stecker-Norm: SMA-Stecker
Geeignete Kabel:
H 2007, H 2007 FRNC, Aircell 7, HIGHFLEXX 7, Ultraflex 7, LMR 300
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

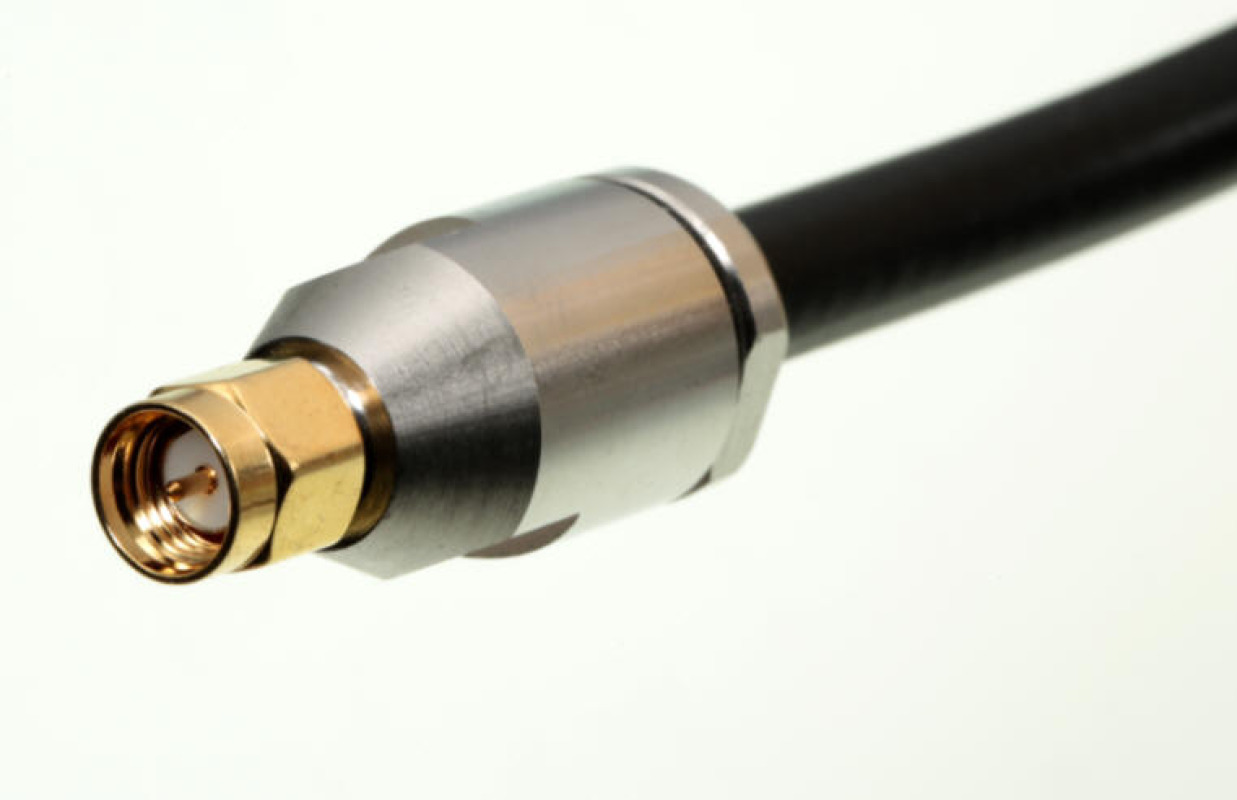

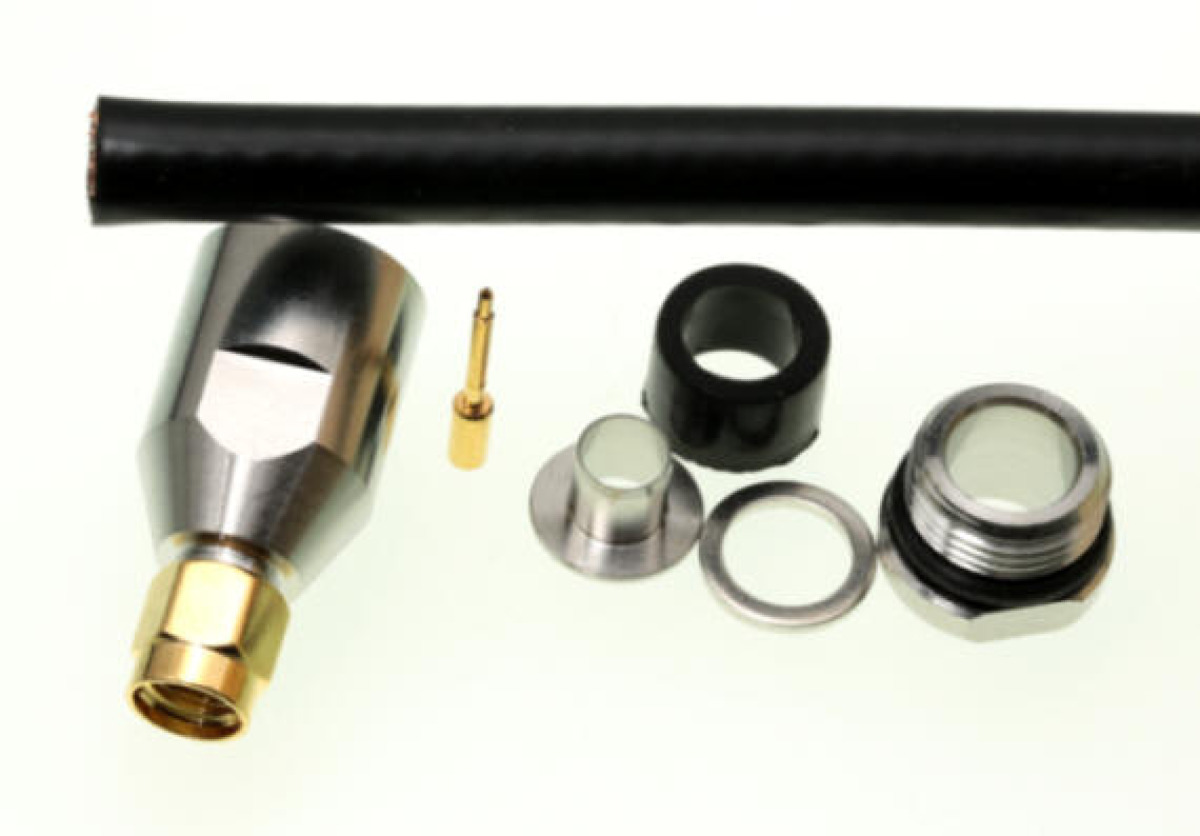

Montageanleitung für den SMA-Stecker (SMA-male) SMA-7 TA für die Kabel H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7, LMR 300 und ähnliche

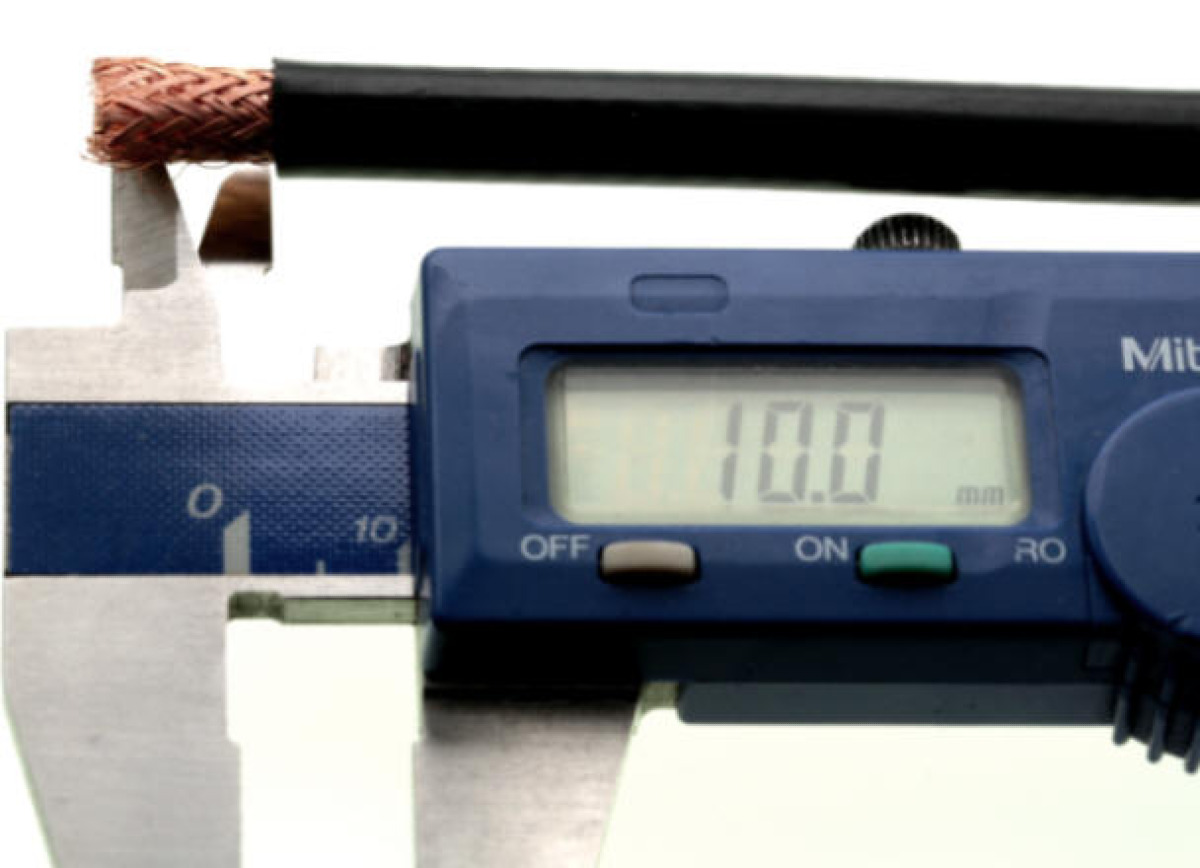

Montageschritte

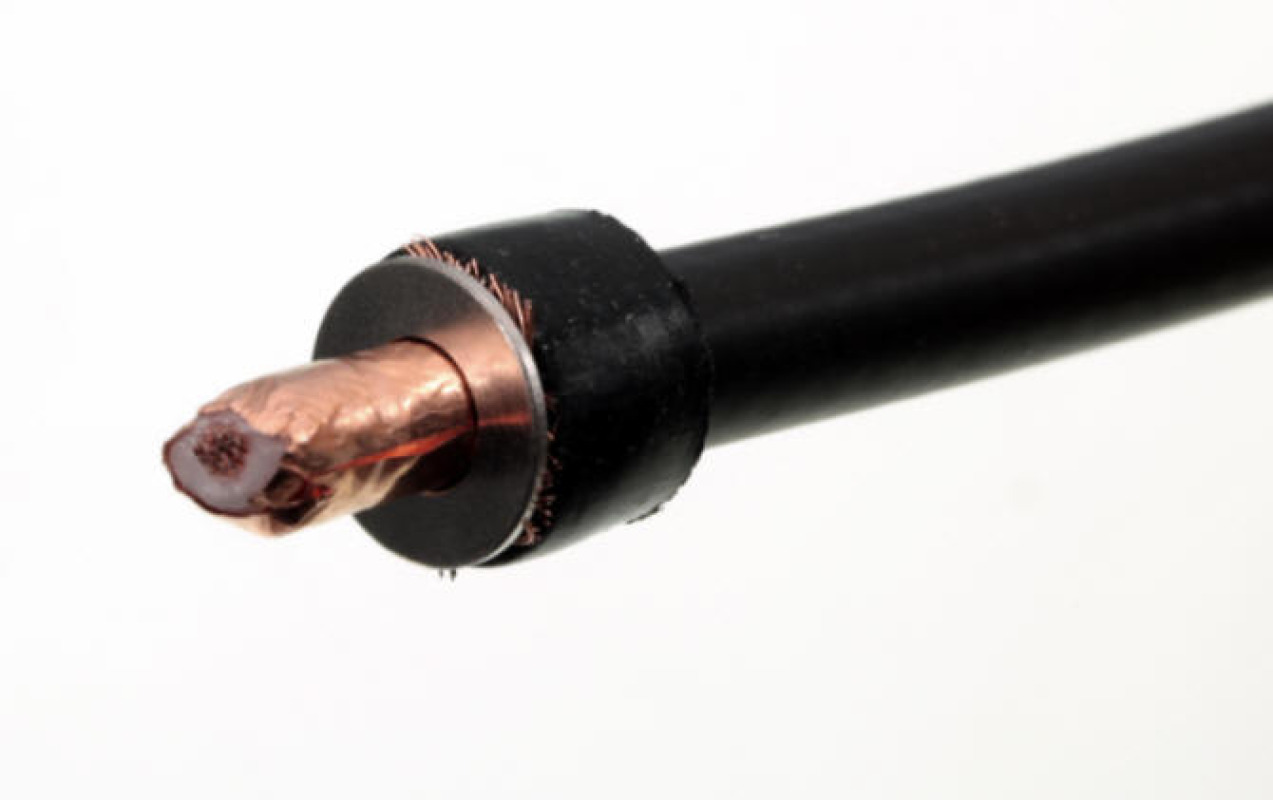

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

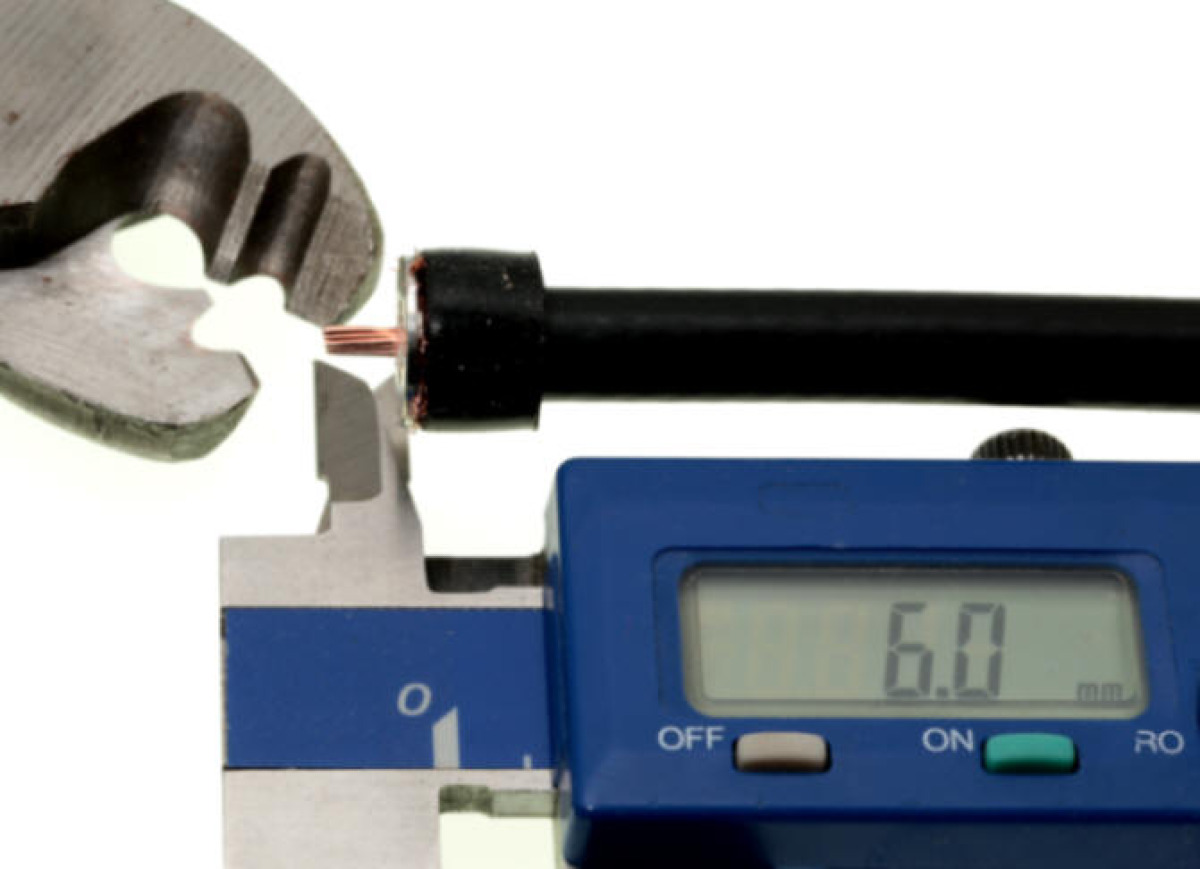

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
