PL 7 Clamp

Stecker-Norm: UHF-Stecker

Stecker: 36700 – UHF-Stecker löt für 7 mm Kabel PL 7 Clamp (PL-Stecker)

Geeignete Kabel:
Aircell 7, H 2007, Ultraflex 7

STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt

TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

Montageanleitung für den UHF-Stecker PL 7 Clamp

Montageschritte

Schritt Bild

von links nach rechts: Steckergehäuse, Masseverbindungshülse, Dichtung, Unterlegscheibe und Mutter

Schritt Bild

Steckerteile auf das Kabel schieben

Die Mutter, Unterlegscheibe, Dichtung in der dargestellten Reihenfolge auf das Koaxialkabel schieben.

Schritt Bild

Außenmantel abisolieren

Vom Kabelende aus 17 mm des schwarzen Außenmantels vorsichtig entfernen. Geflecht, Folie und Innenleiter dürfen dabei nicht beschädigt werden.

Schritt Bild

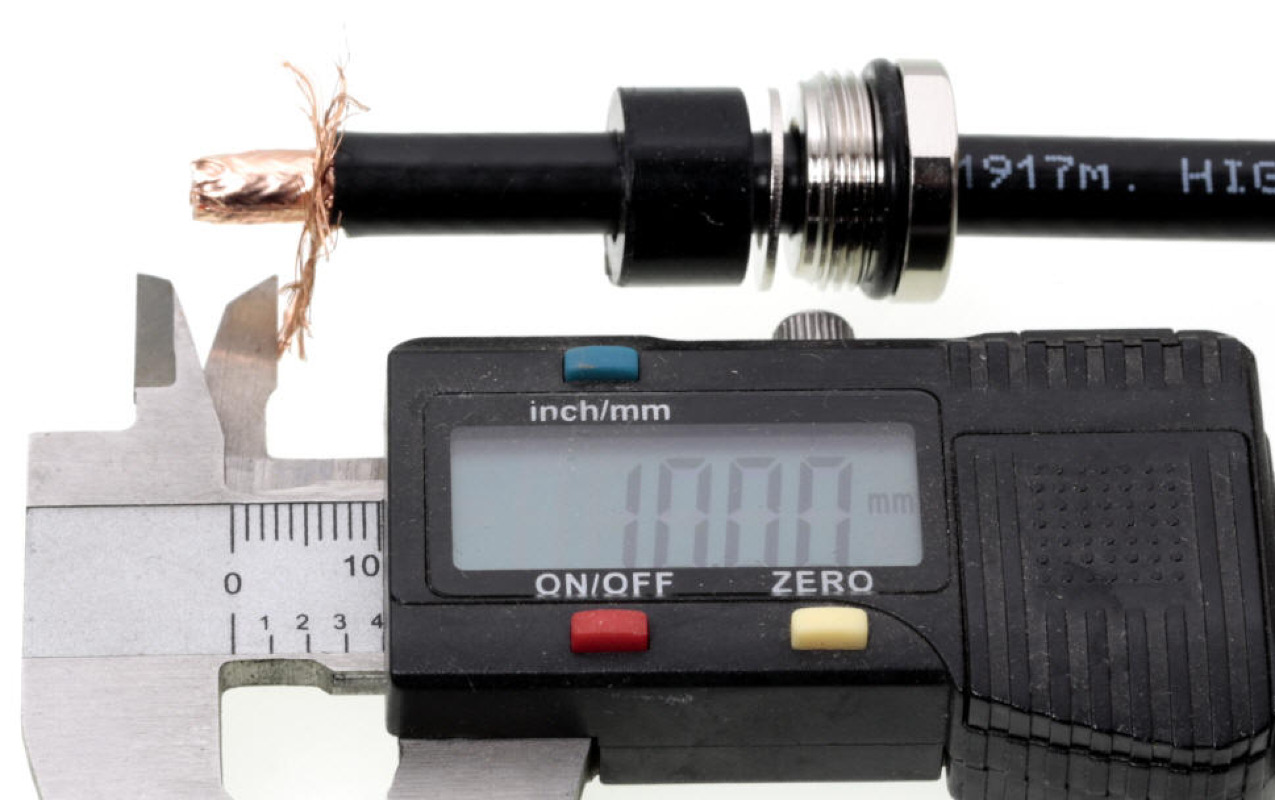

Abschirmgeflecht vorbereiten

Das freigelegte Abschirmgeflecht vorsichtig auflockern und leicht nach außen auffächern. Die darunterliegende Folie muss erhalten bleiben.

Schritt Bild

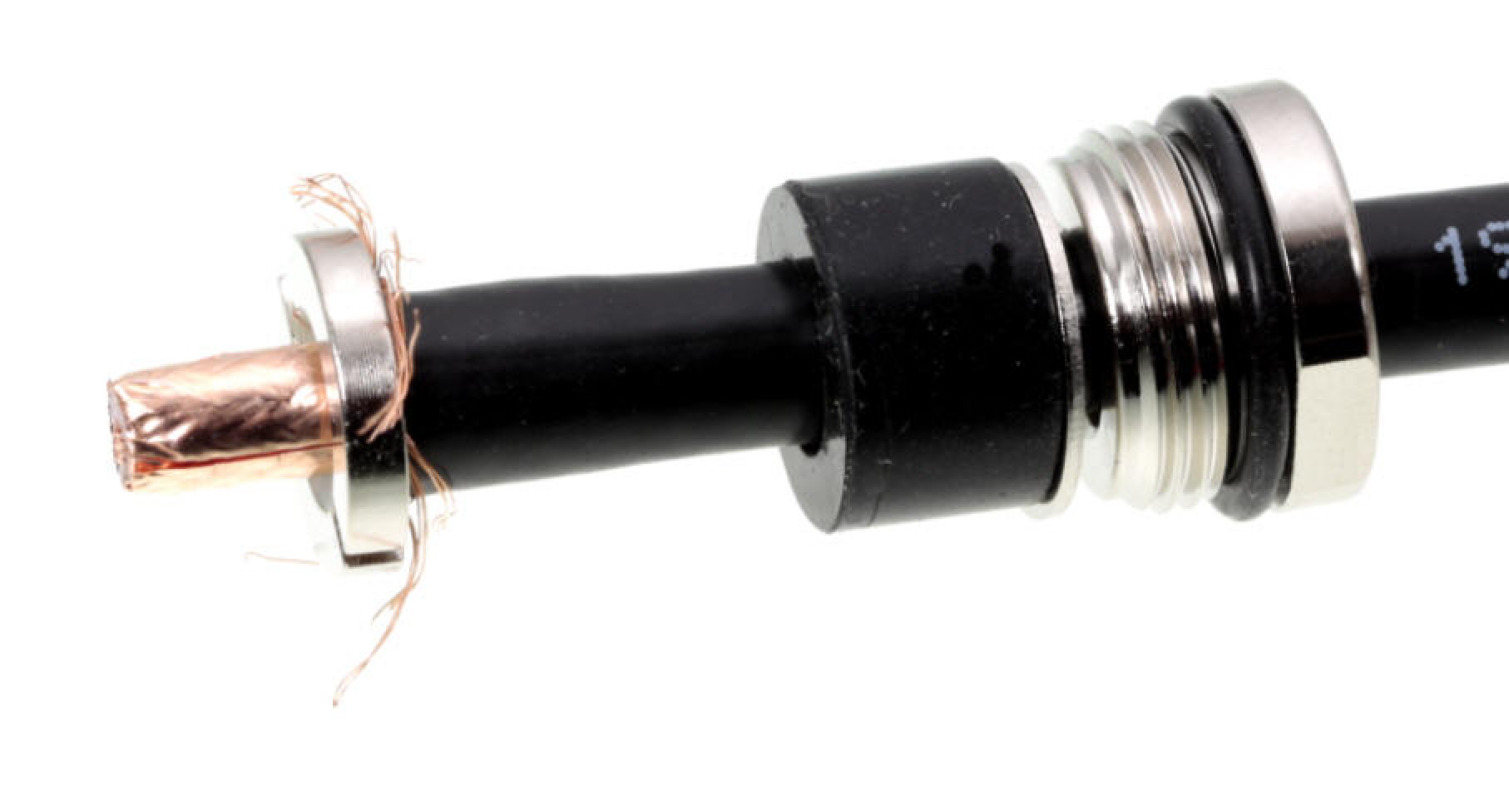

Masseverbindungshülse einsetzen

Die Masseverbindungshülse vorsichtig unter das aufgefächerte Geflecht schieben. Wichtig: Die Hülse muss sich zwischen der Folie und dem Geflecht befinden.

Schritt Bild

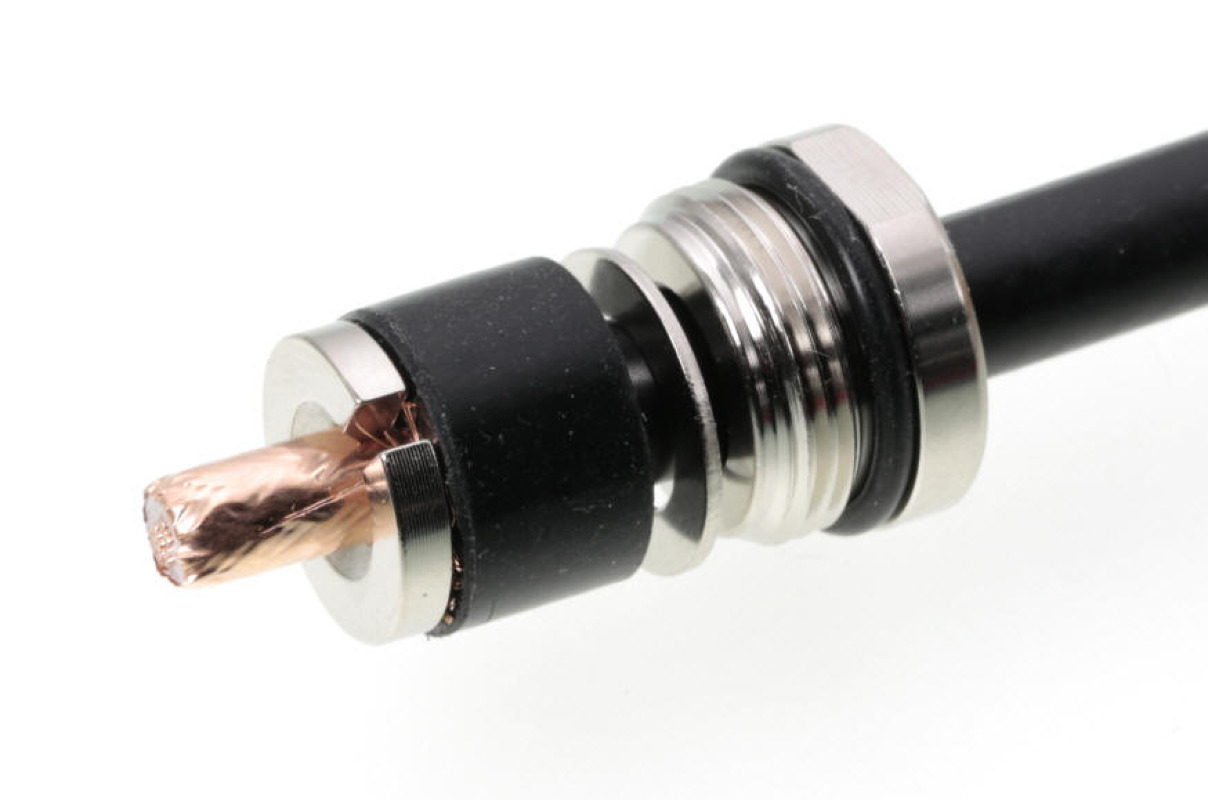

Masseverbindungshülse positionieren

Die Hülse bis zum Anschlag unter das Geflecht schieben. Das Geflecht anschließend gleichmäßig um die Hülse verteilen.

Schritt Bild

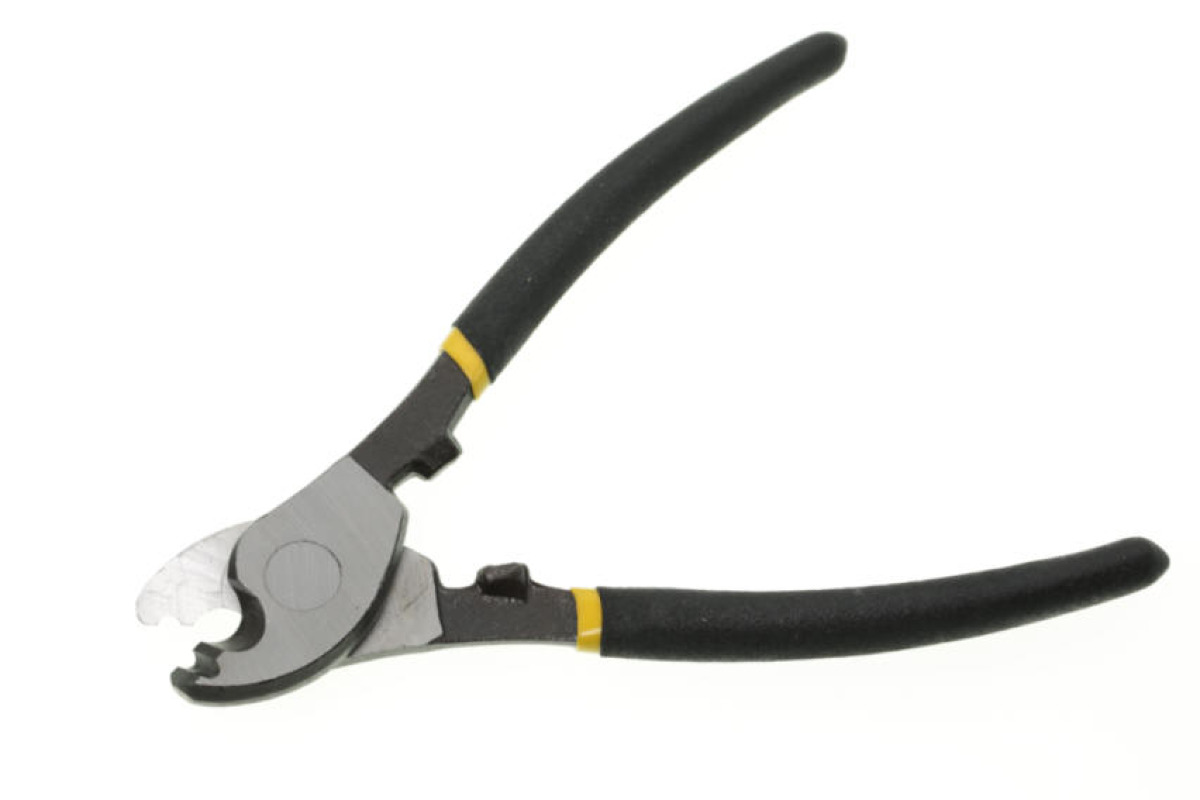

Überstehendes Geflecht entfernen

Überstehende Drähte des Abschirmgeflechtes sauber kürzen. Es dürfen keine einzelnen Drähte in Richtung des Innenleiters ragen, da dadurch ein Kurzschluss entstehen könnte.

Schritt Bild

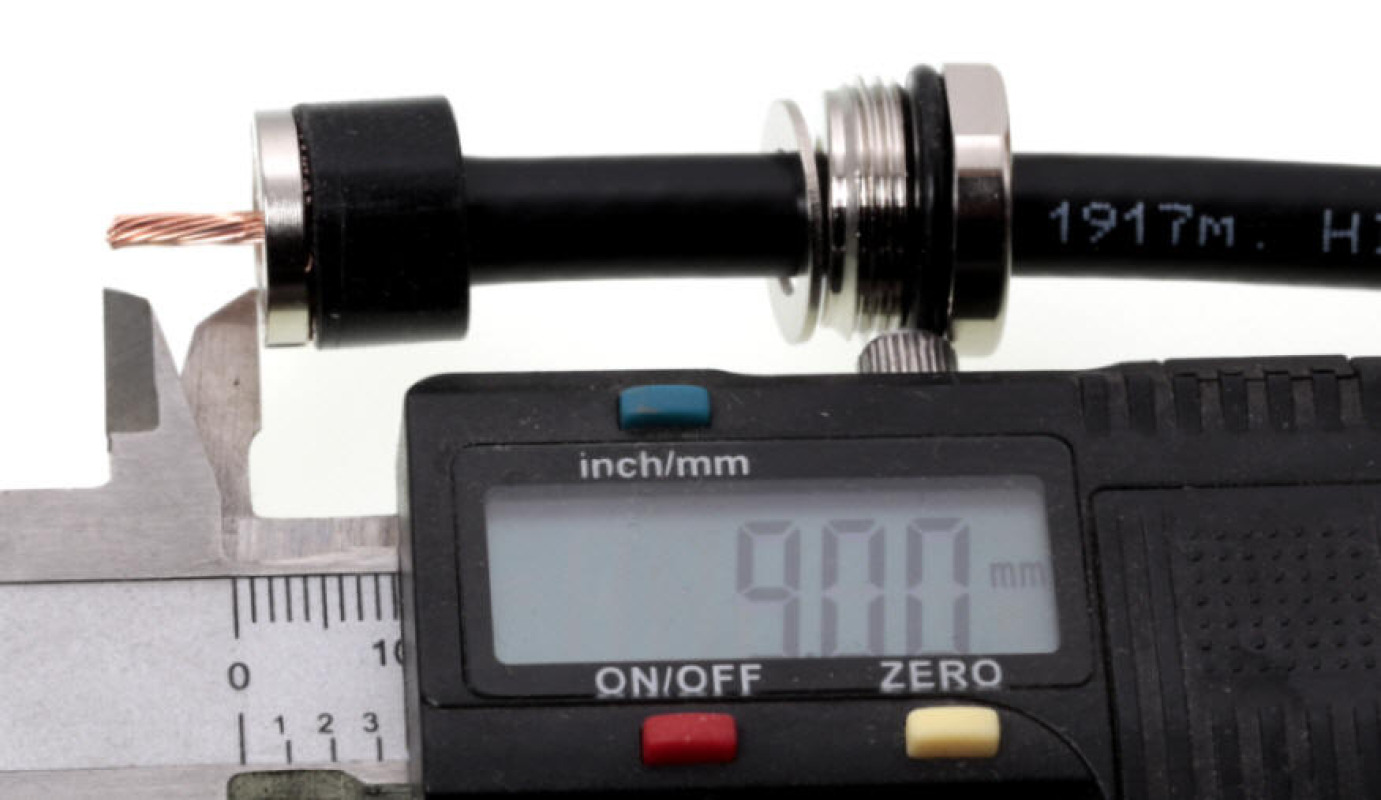

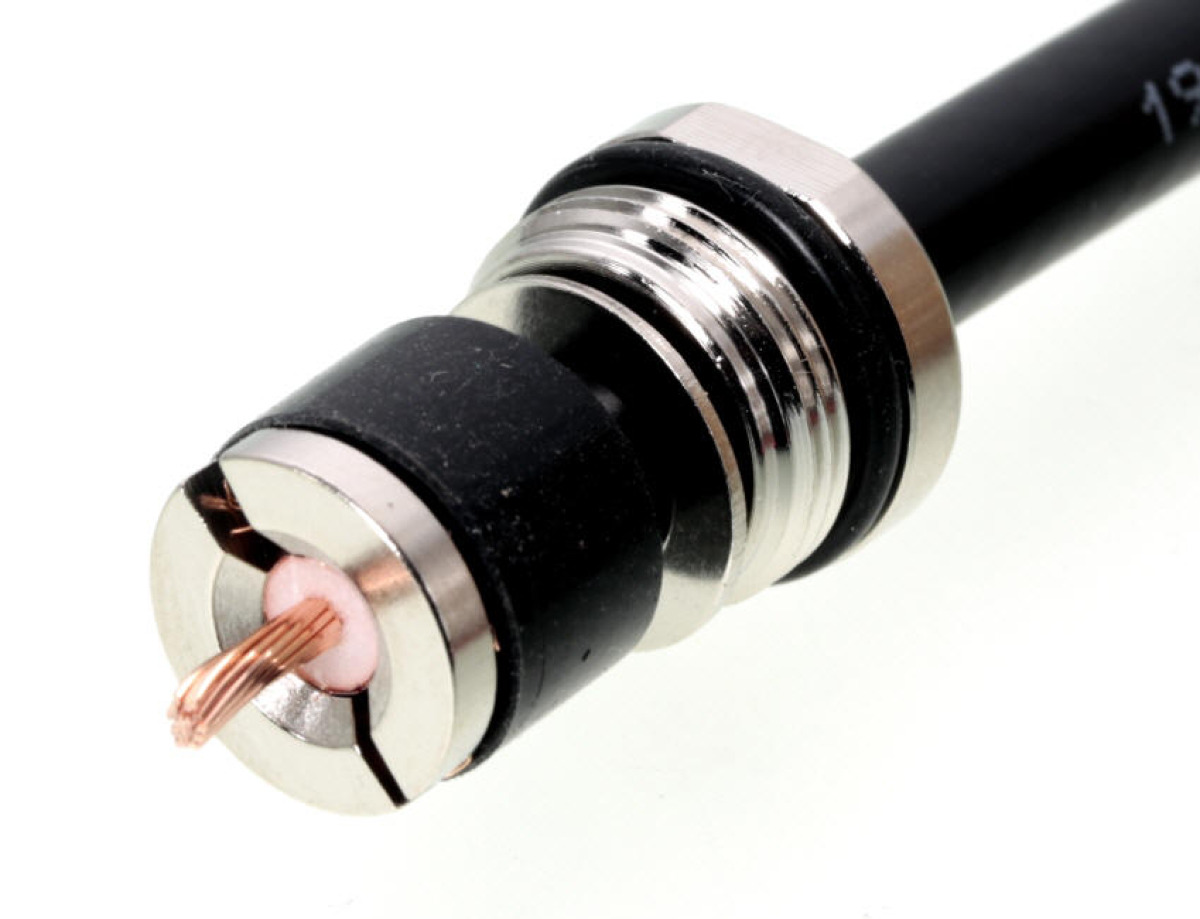

Innenleiter freilegen

Die Abschirmfolie und das Dielektrikum vor der Masseverbindungshülse vorsichtig entfernen, sodass der Innenleiter vollständig freiliegt. Dabei darauf achten, den Innenleiter nicht einzuschneiden oder anderweitig zu beschädigen. Einzelne Drähte des Abschirmgeflechtes dürfen den Innenleiter nicht berühren.

Schritt Bild

Mittelkontakt verlöten

Das Steckergehäuse auf das Kabel aufbringen und den Innenleiter durch die vordere Öffnung verlöten. Darauf achten, dass das Dielektrikum nicht durch übermäßige Hitze beschädigt wird.

Schritt Bild

Steckergehäuse montieren und prüfen

Das Steckergehäuse fest mit der Mutter verschrauben. Abschließend Zugfestigkeit, korrekten Sitz und die elektrische Verbindung prüfen. Unbedingt eine Kurzschlussprüfung zwischen Innenleiter und Außenleiter durchführen.

Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!

Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
