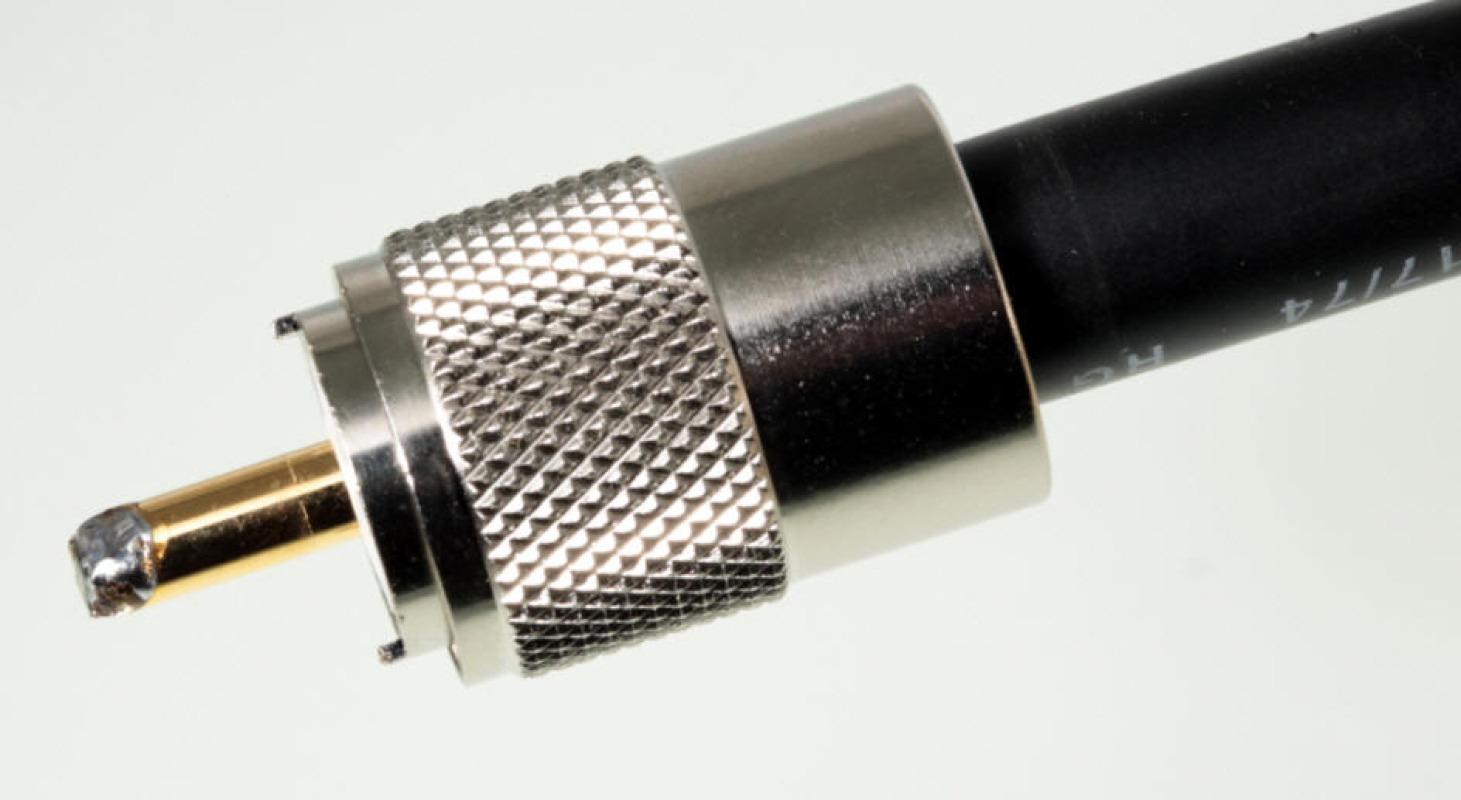

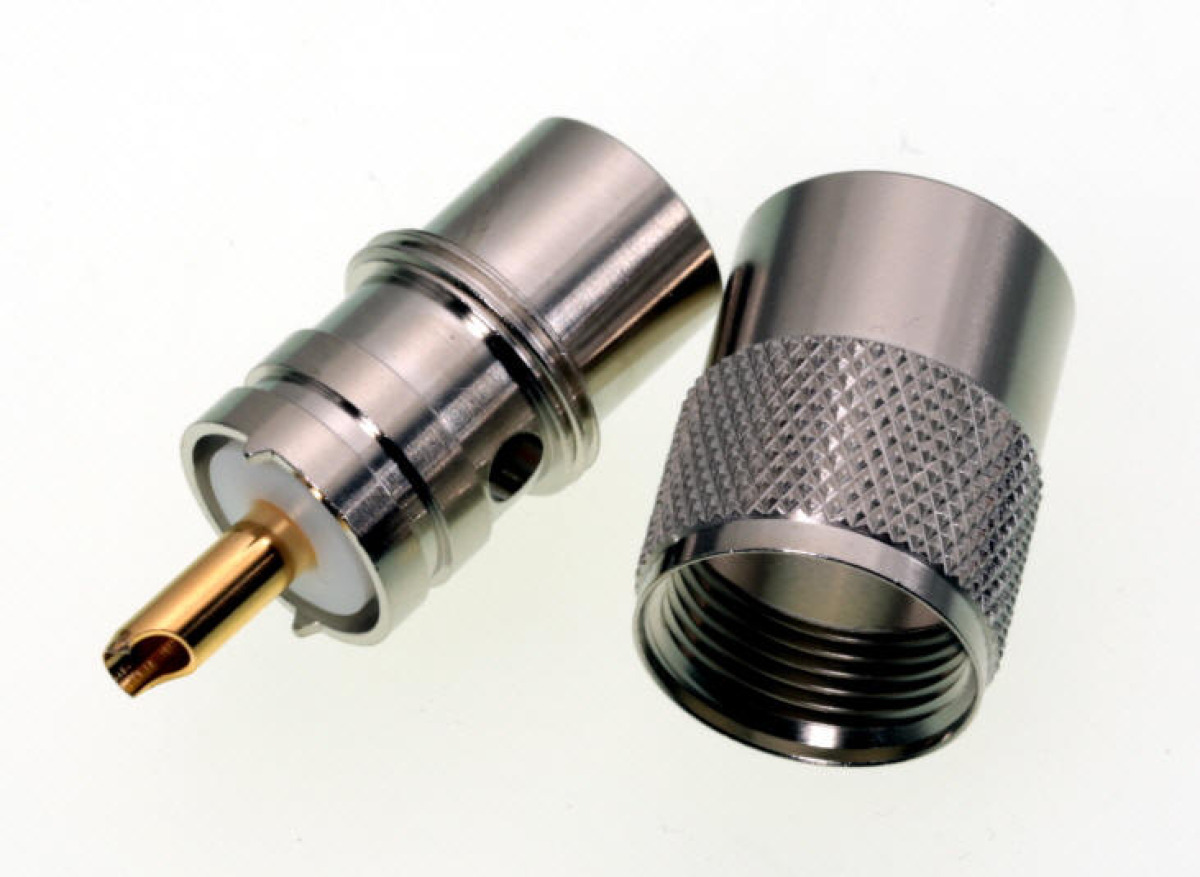

PL 259 TG
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
RG 213 U
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
PL 259 TG - Montageanleitung des UHF-Steckers für RG 213 U, H 1000, H 1001, H 2000 Flex, H 2010, Aircom P., Ecoflex 10, HyperFlex 10 und ähnliche Kabel
verwendetes Kabel: RG 213 U MIL 17/74

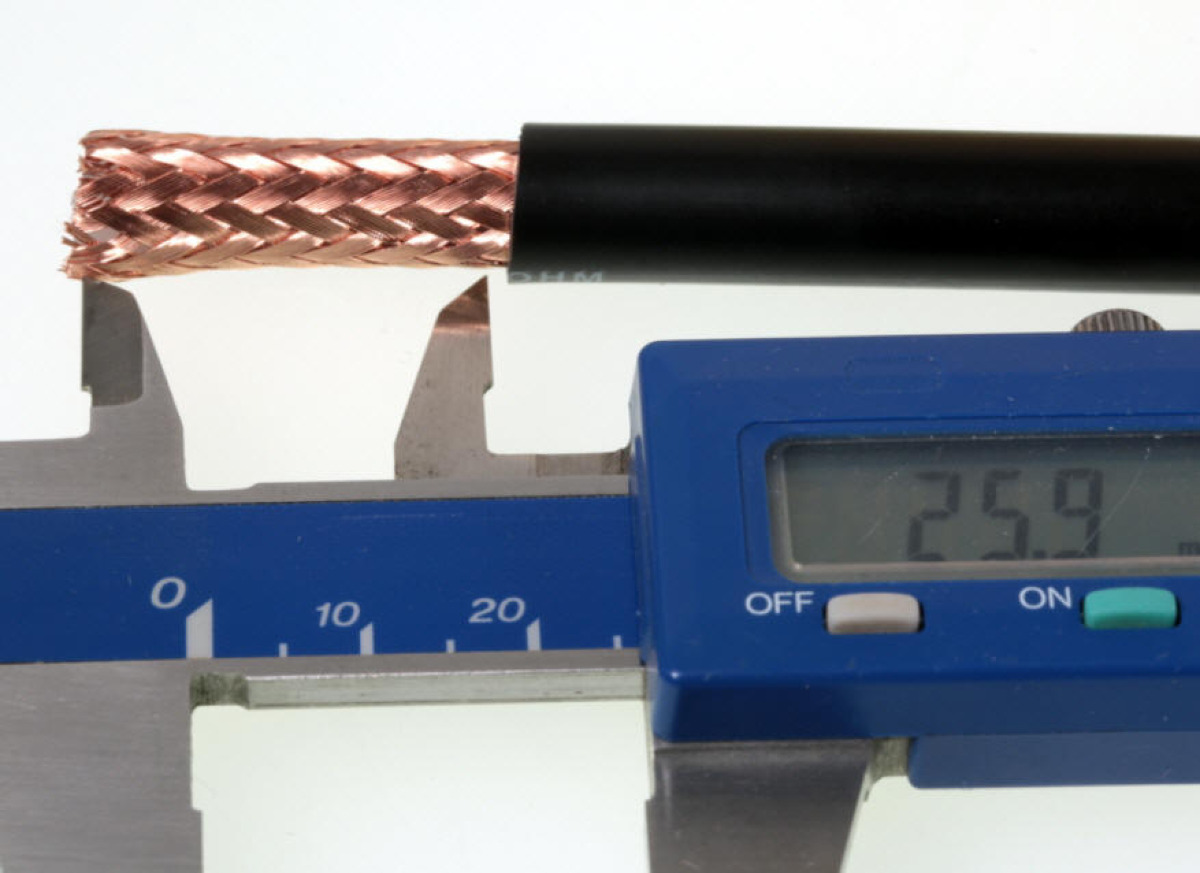

Montageschritte
4 kleine konische Schnitte in die Außenhaut ermöglichen ein problemloses Aufschrauben des Steckers.
Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
