PL 22 TG
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
Aircell 5 , H 2005 - Airborne 5
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

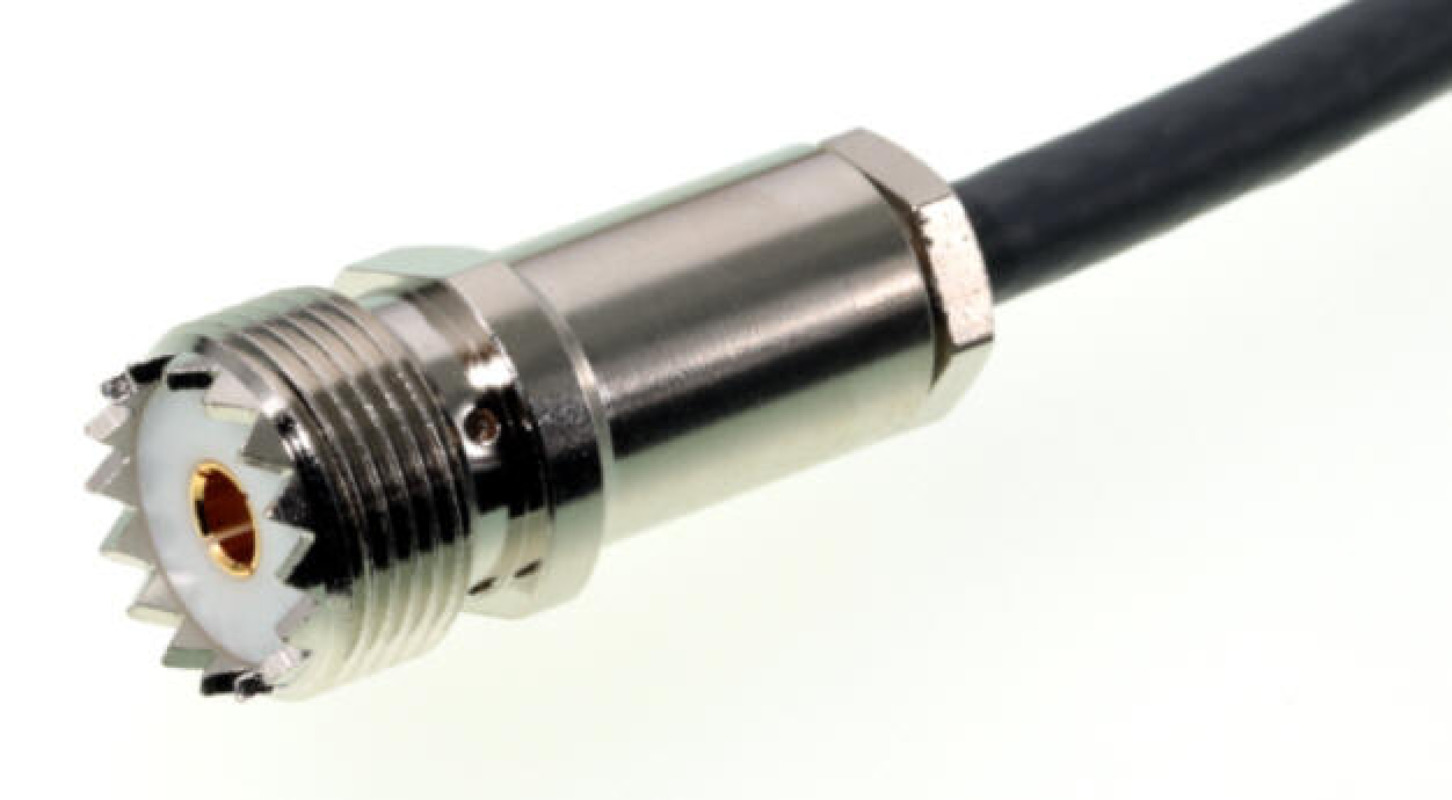

PL 22 TG Montageanleitung der UHF-Buchse

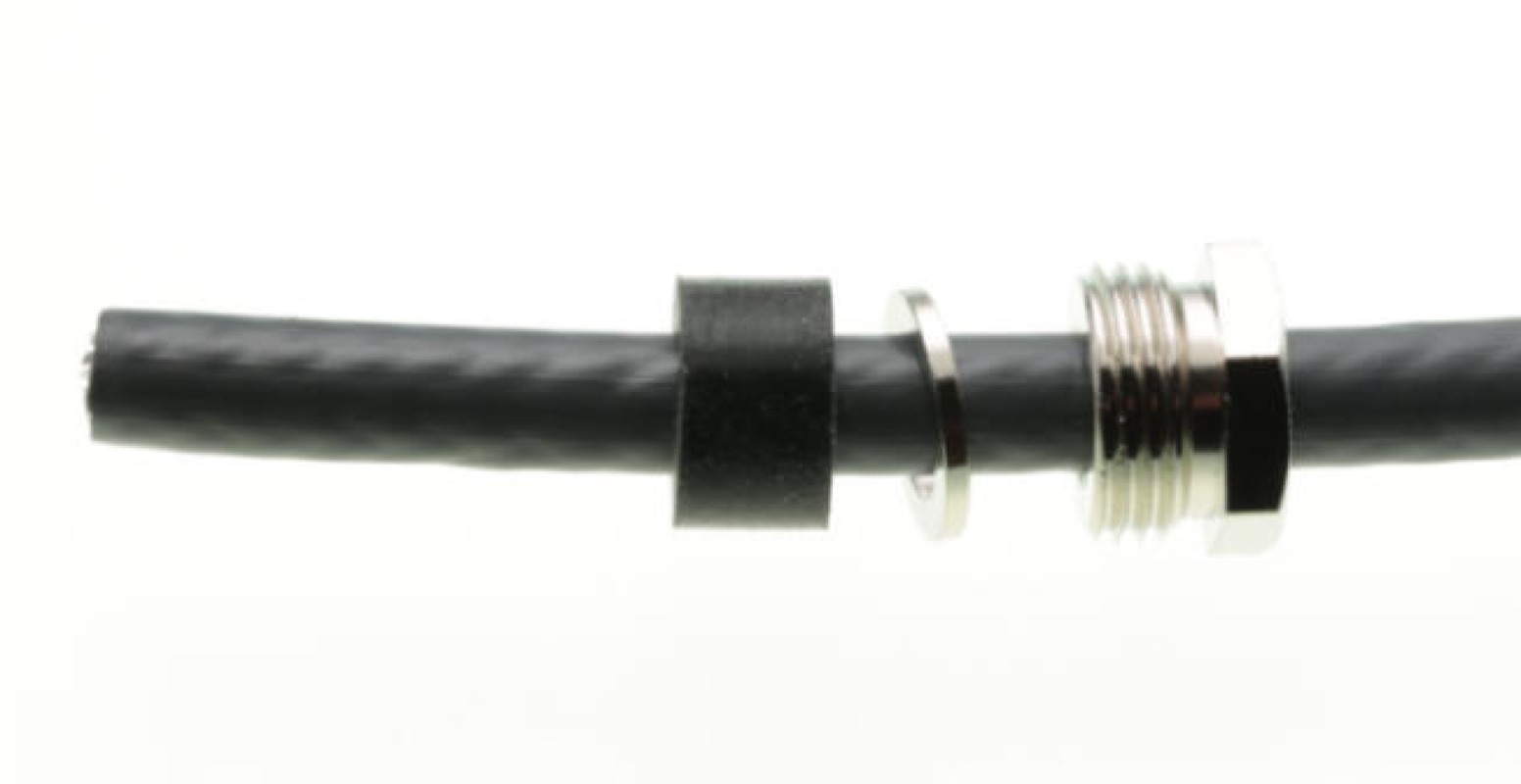

Montageschritte

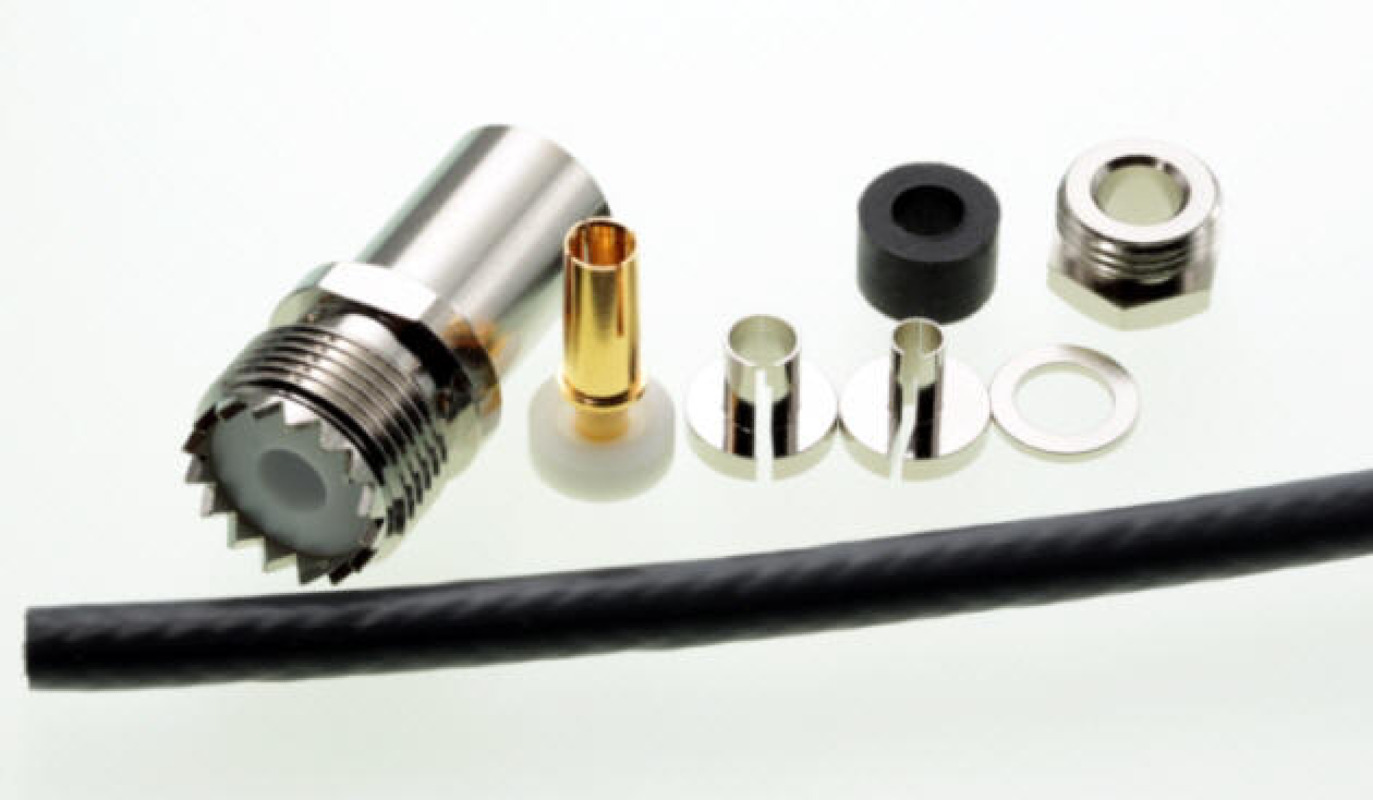

PL 22 TG wird mit 2 geschlitzten Massehülsen geliefert, so dass er für alle oben aufgelisteten Kabel verwendbar ist.

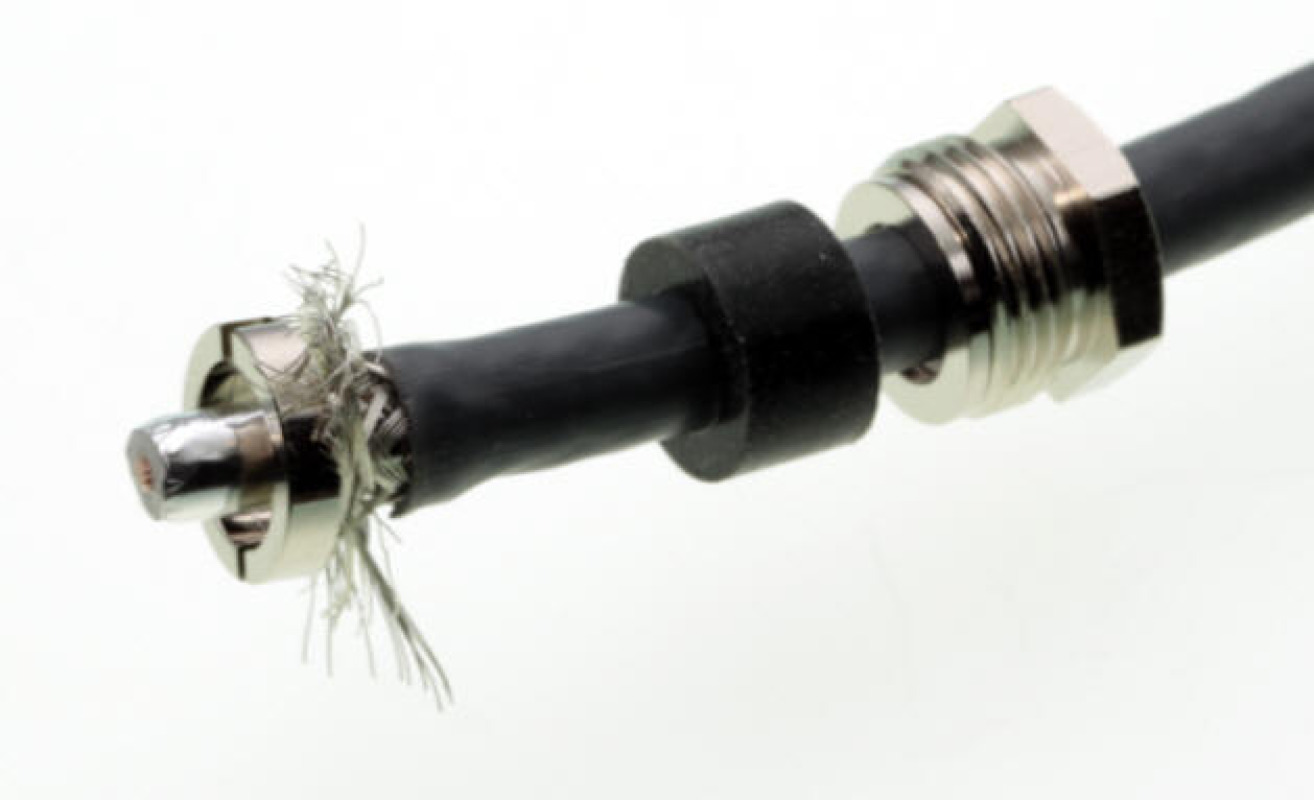

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

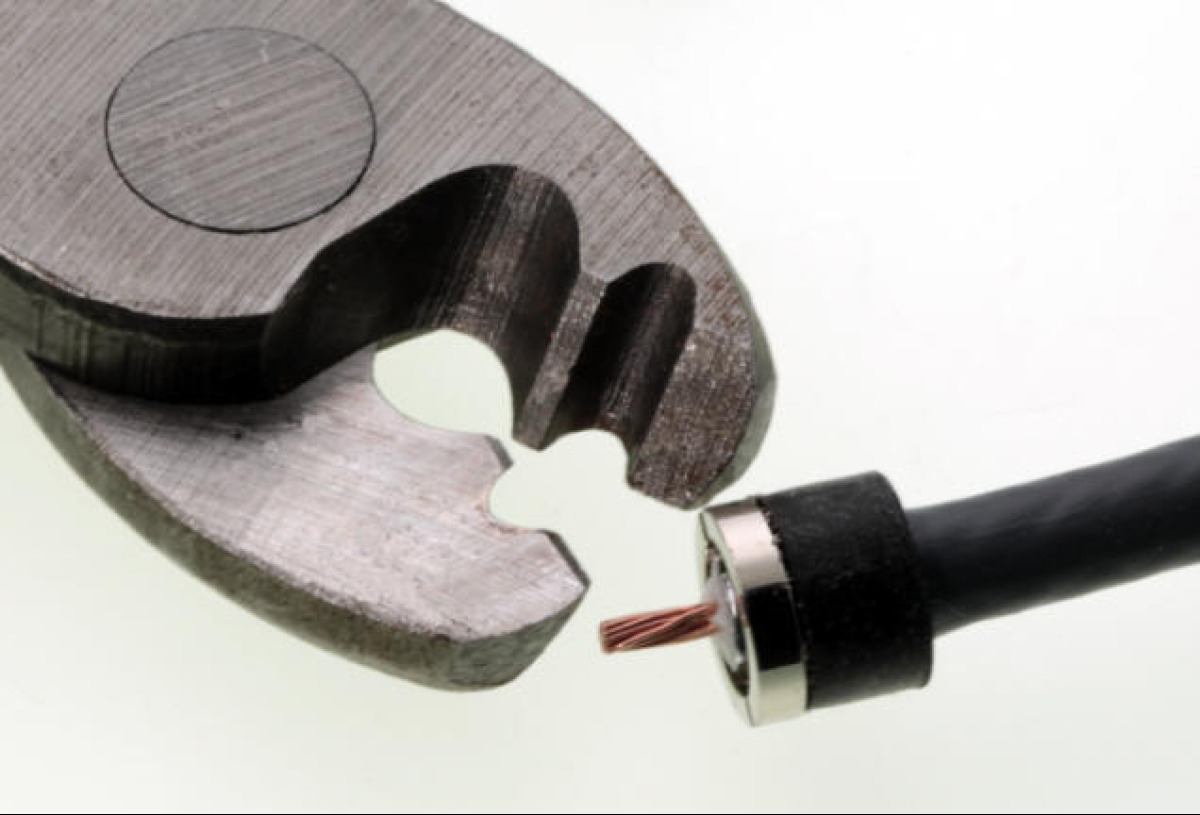

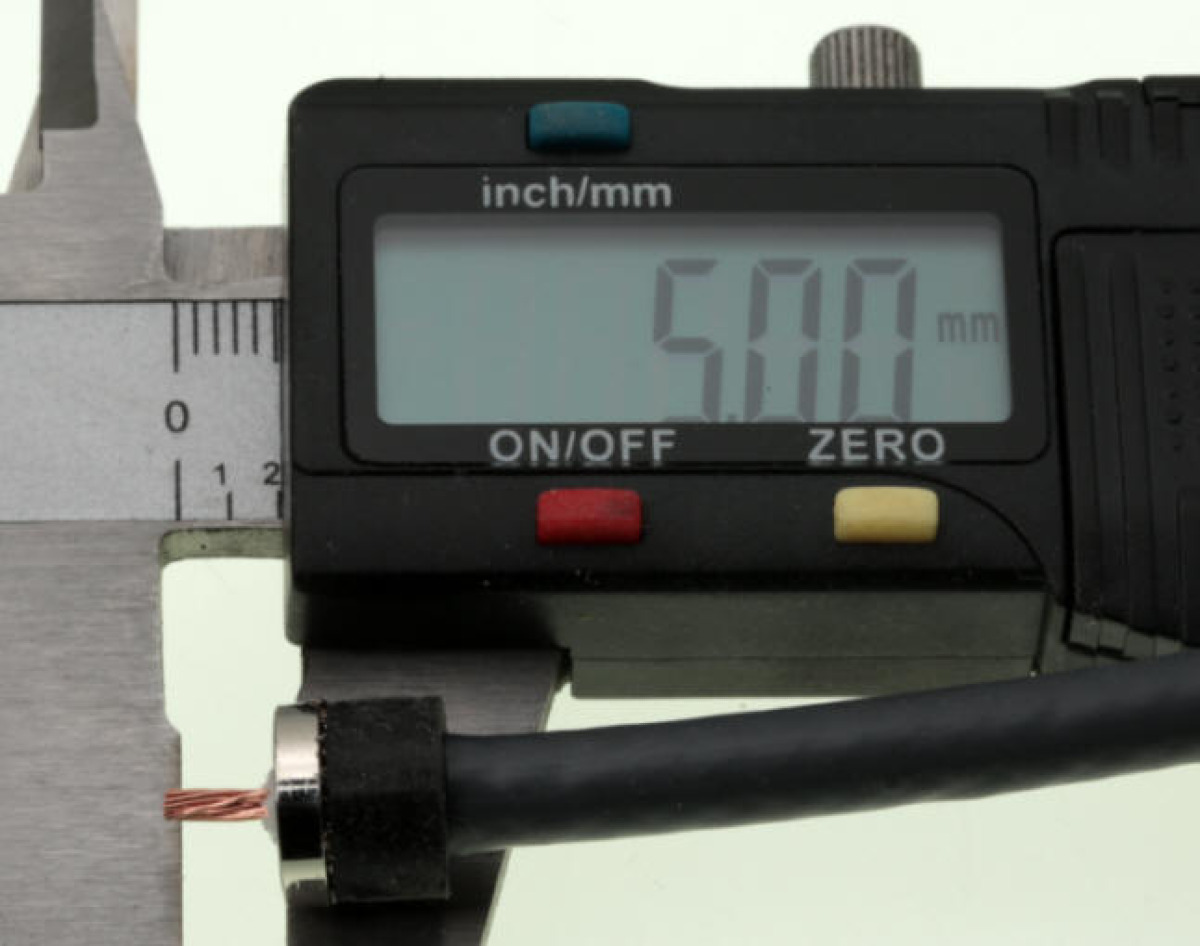

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
