N 22-155 TA
Stecker-Norm: N-Buchse
Geeignete Kabel:
RG 58, Airborne 5, H 2005, Aircell 5, RG 142, RG 400 H 155, LMR 240 und ähnliche
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
N 22-155 TA Montageanleitung der Kombi-Kabel-Buchse
hier verwendetes Kabel: Kabel H 155

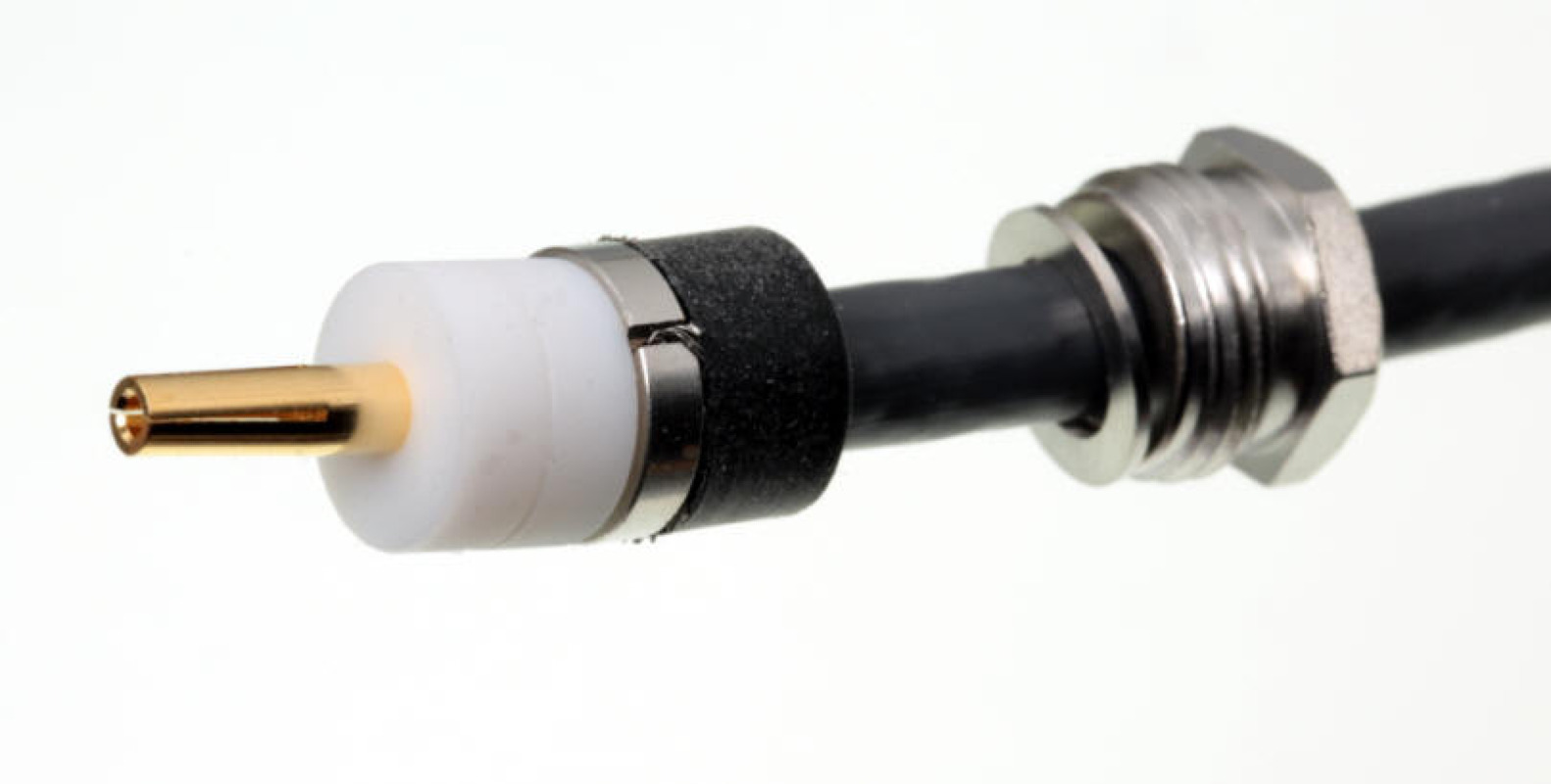

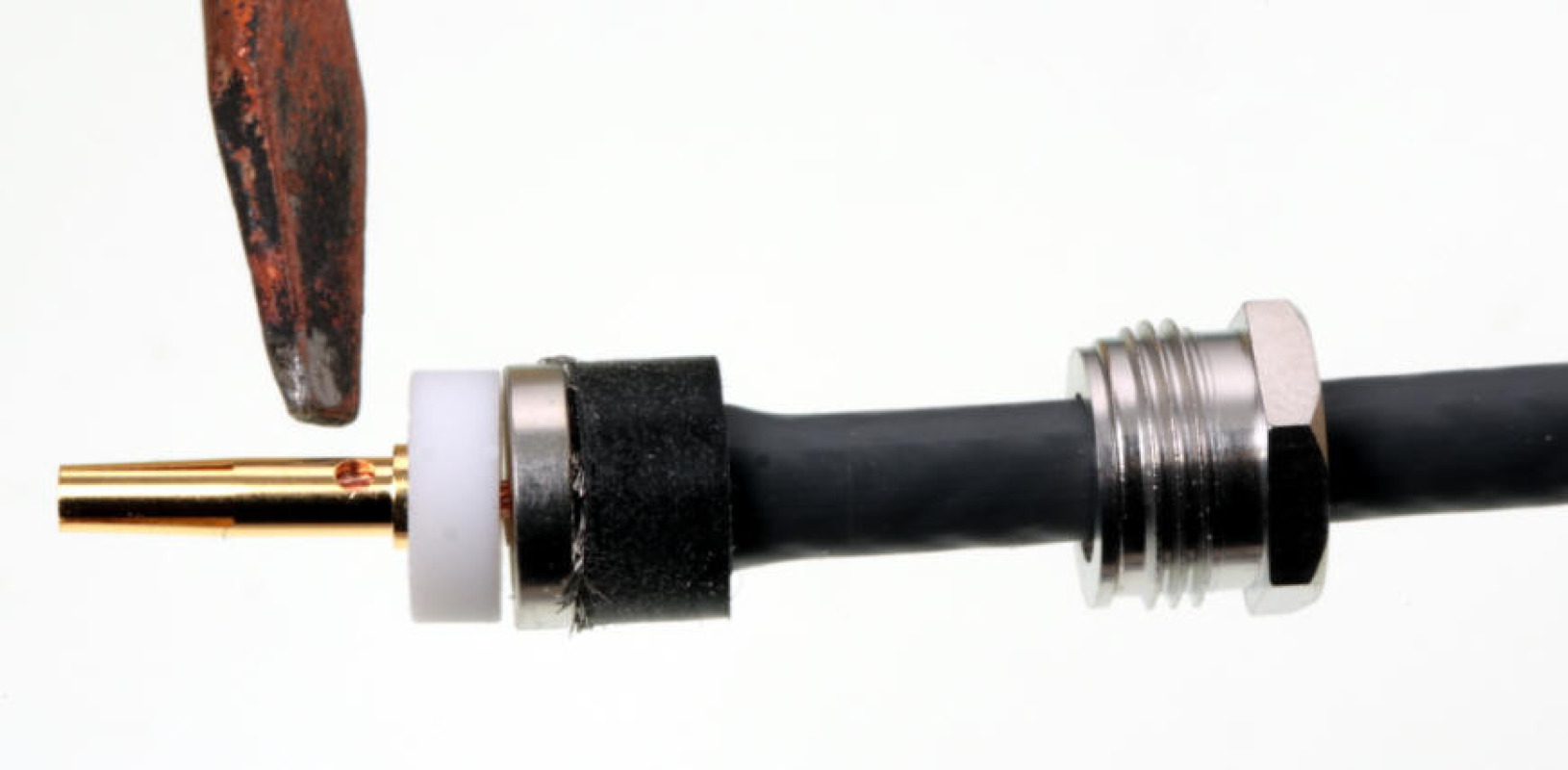

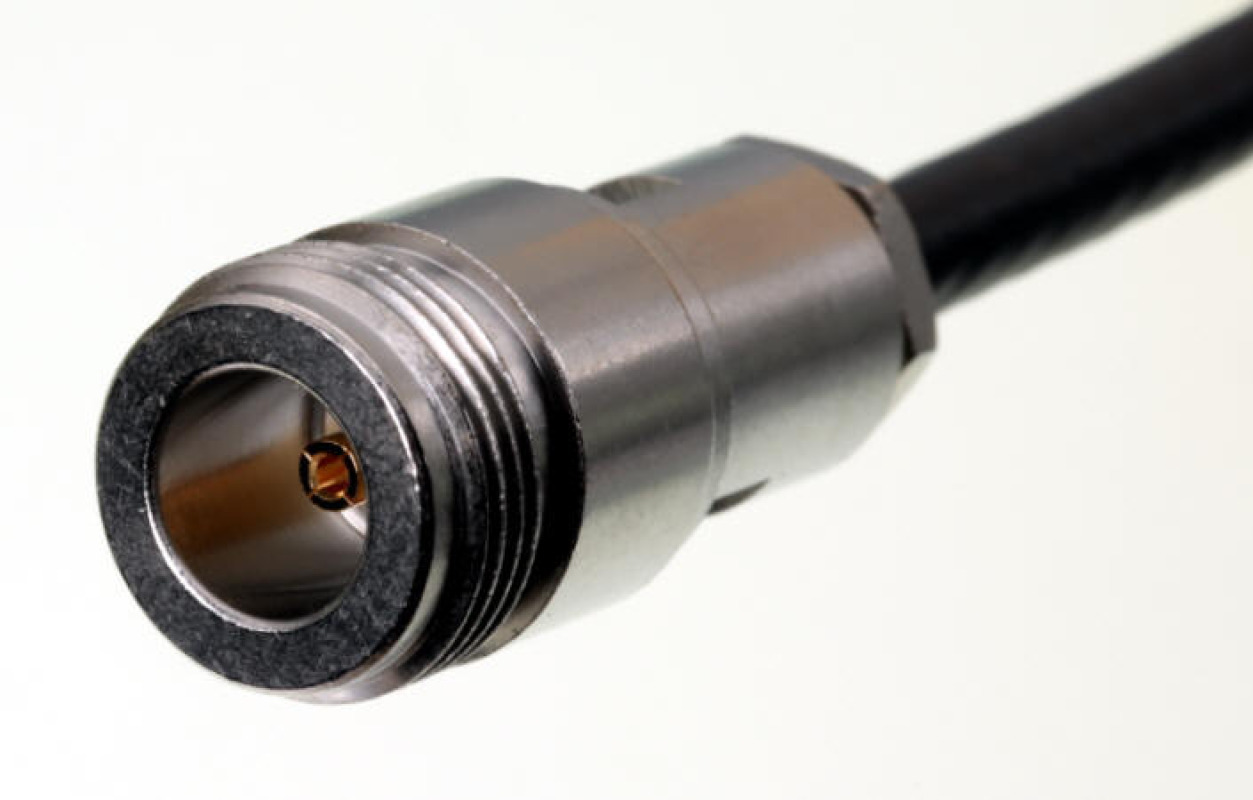

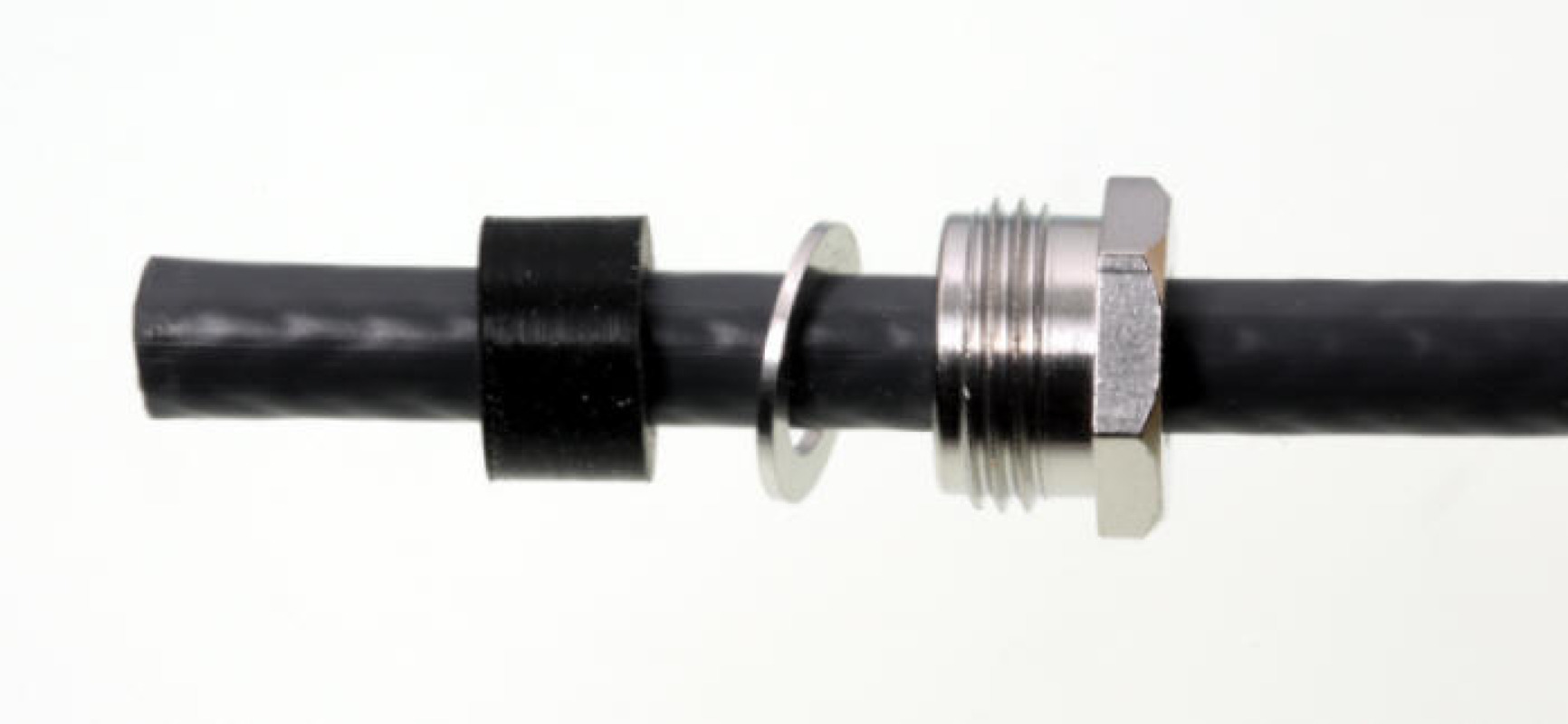

Montageschritte

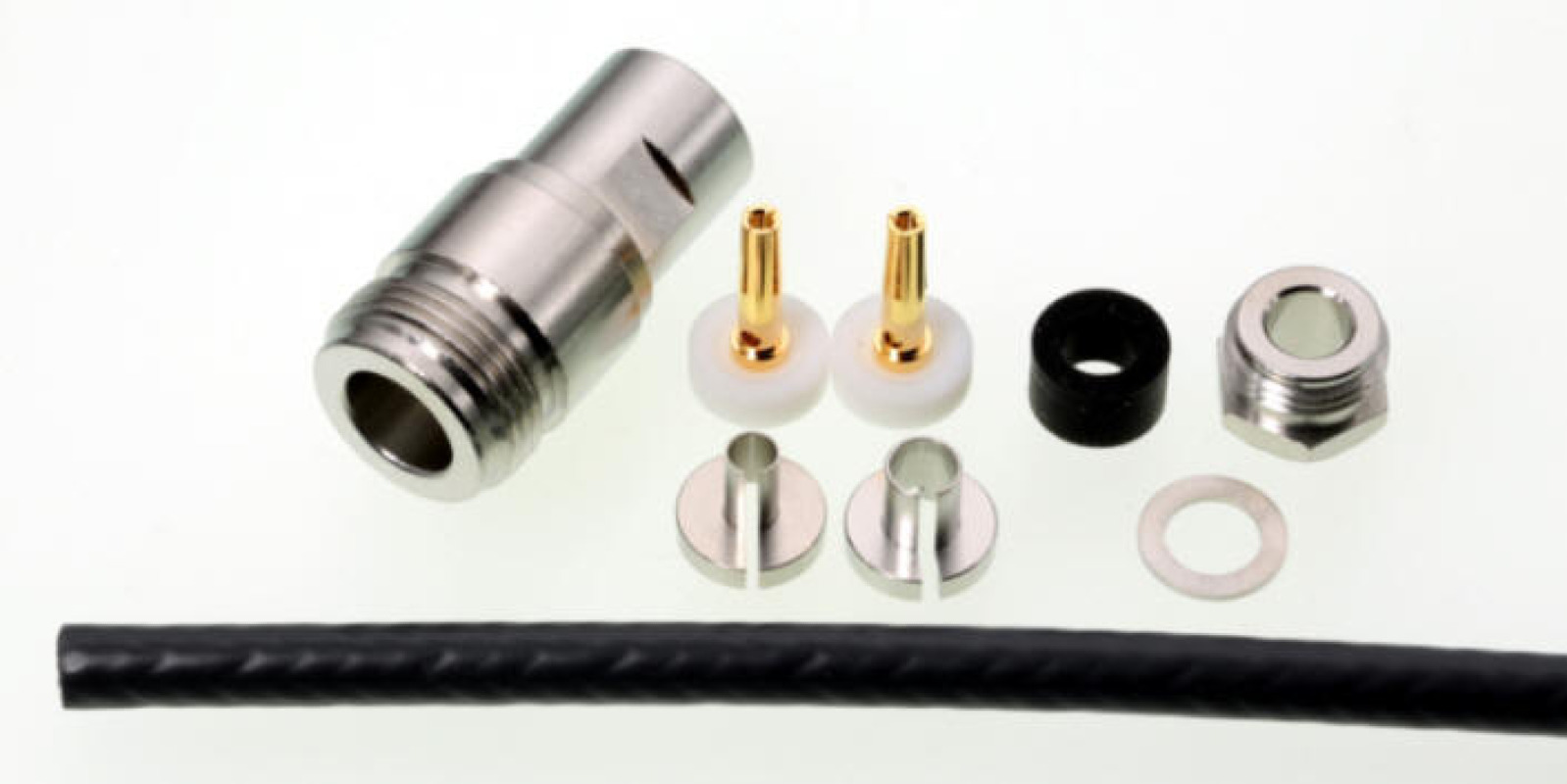

Zum Stecker gehören 2 unterschiedliche Mittelkontakte sowie 2 unterschiedliche Masseverbindungshülsen. Die dickere Hülse sowie der dickere Mittelkontakt sind für H 155, Hyperflex 5 und ähnliche Kabel dimensioniert.

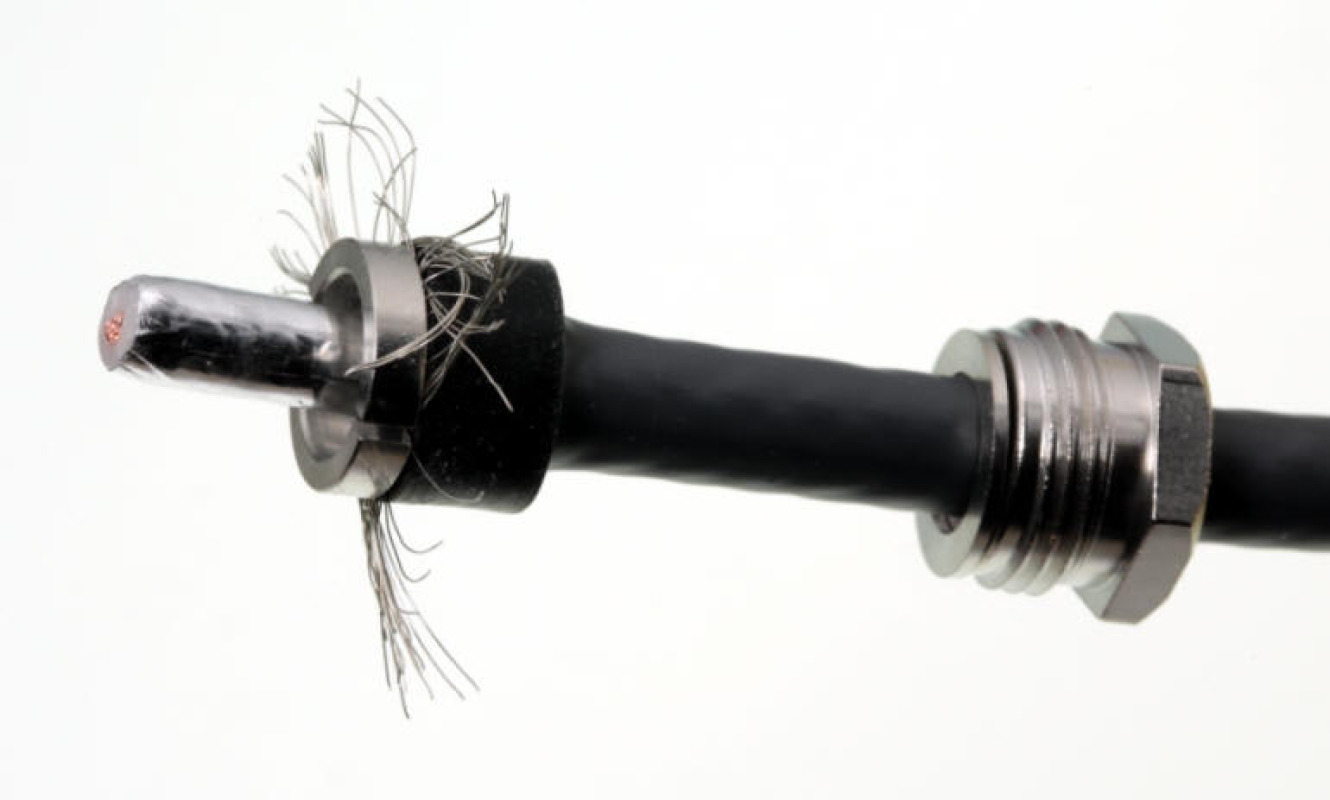

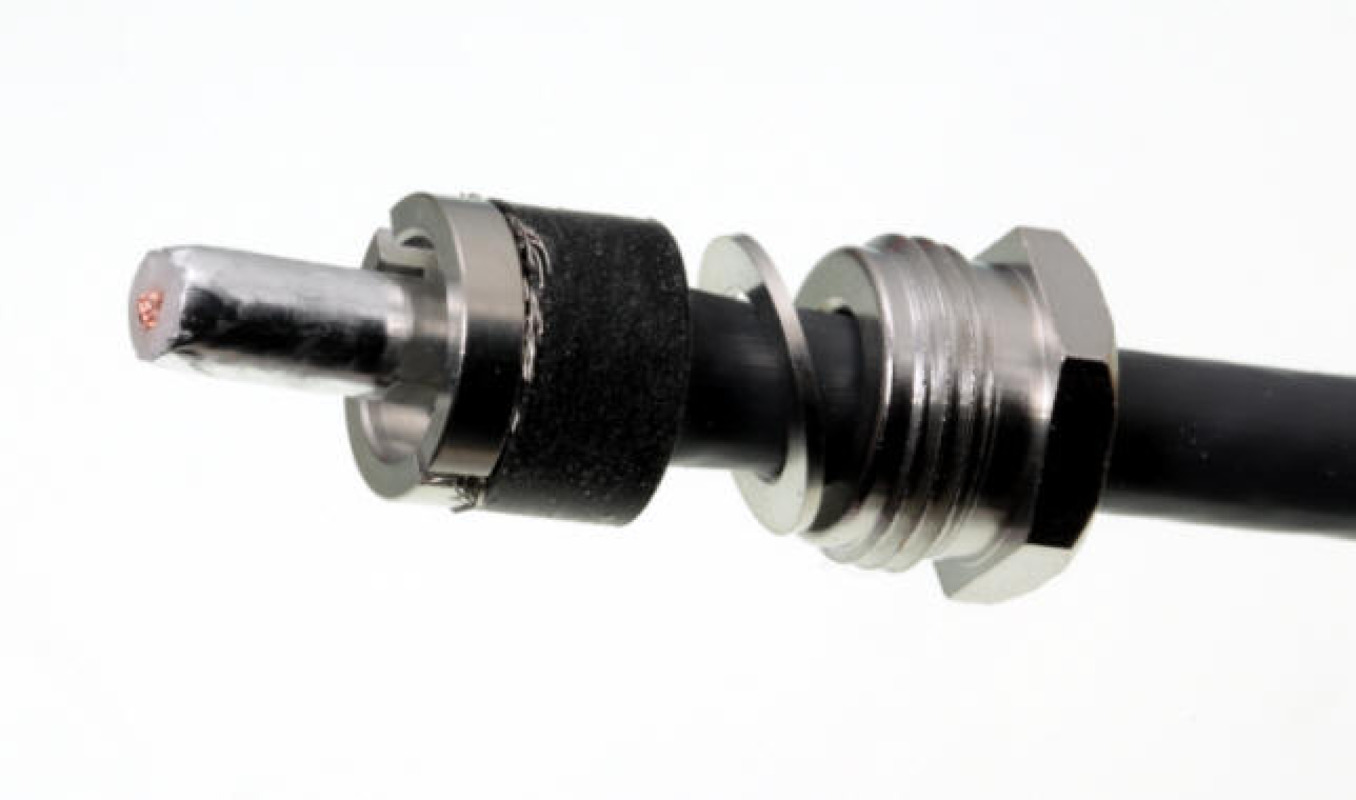

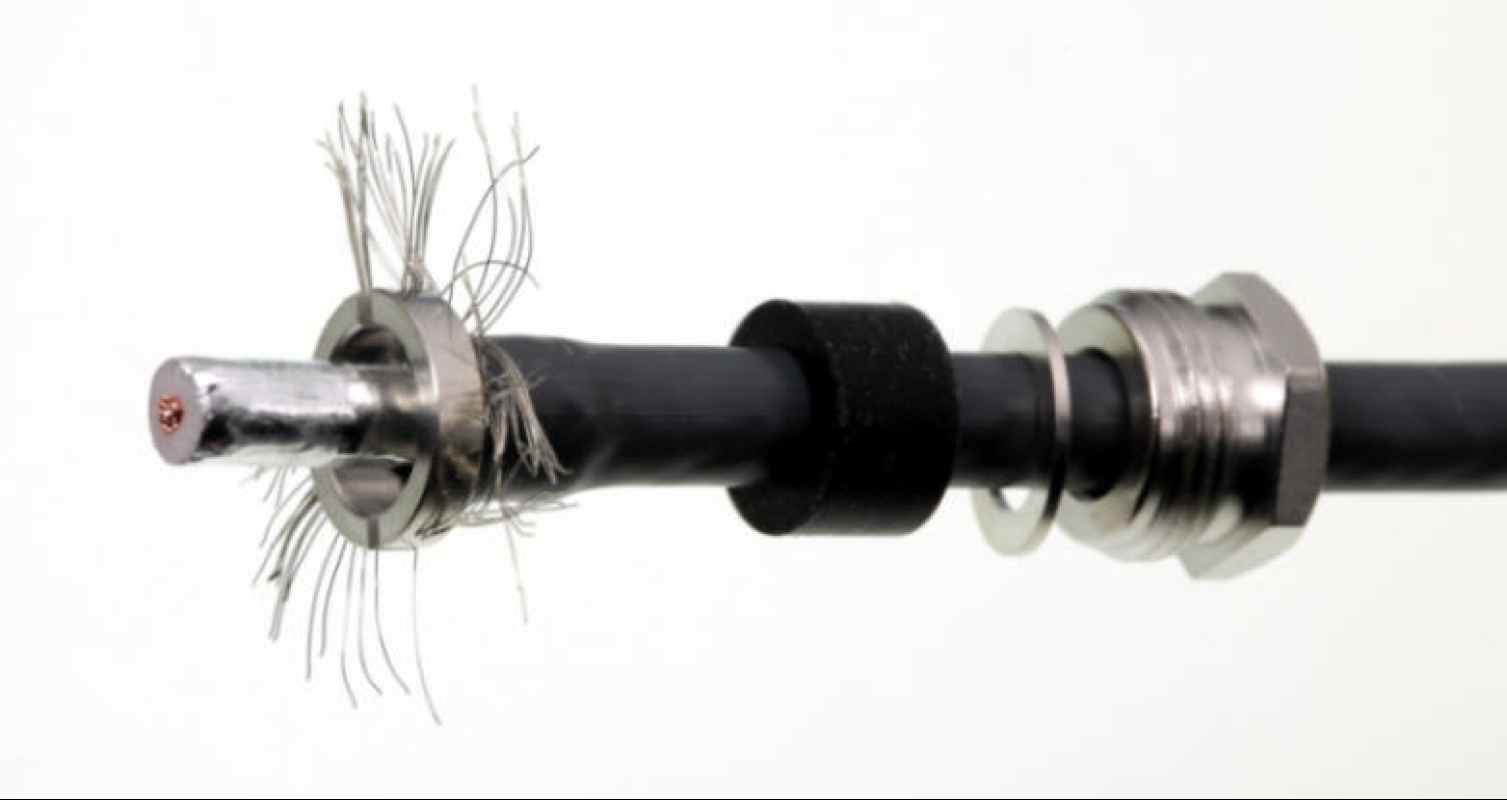

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

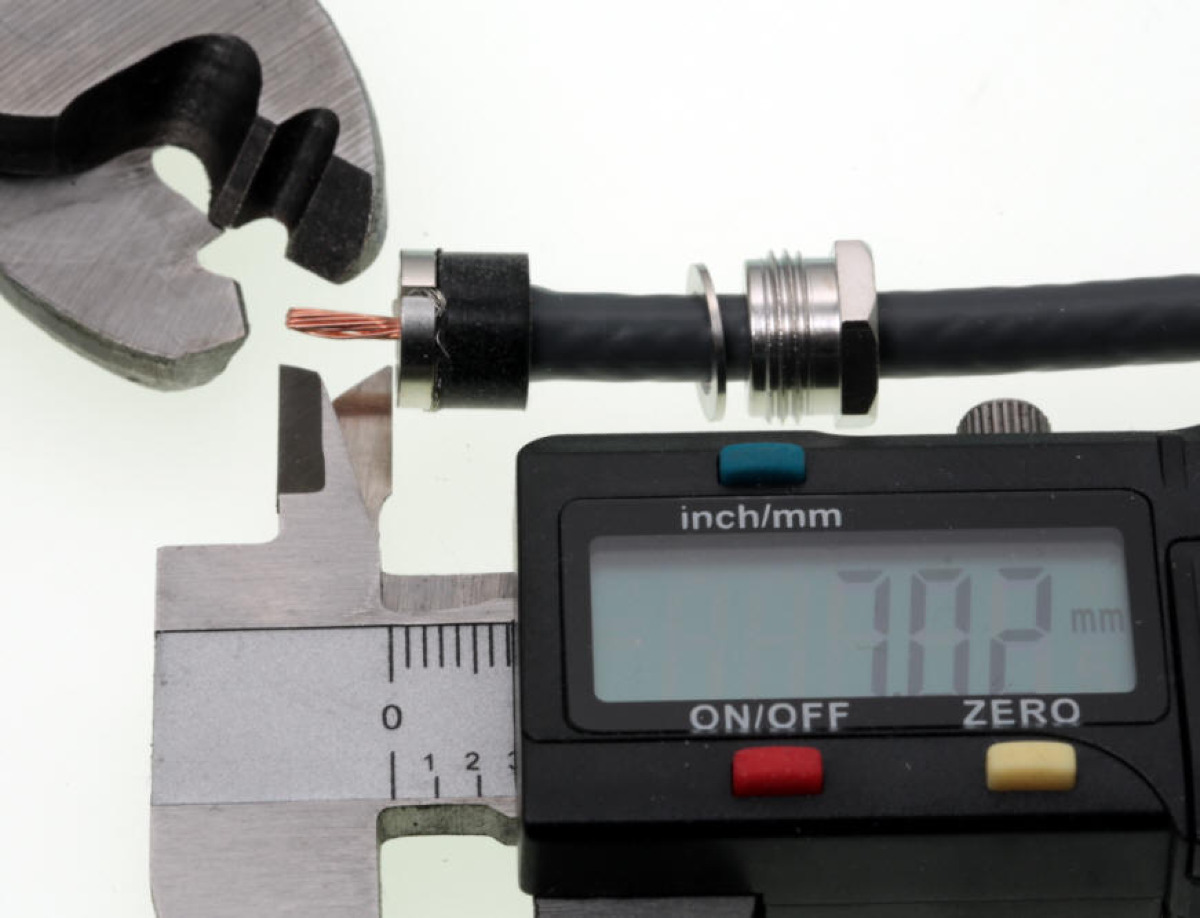

Mit unserer Koax-Kabel-Schere KKS 16 lässt sich der Mittelleiter exakt schneiden, ohne dass der Innenleiter seine Struktur verliert. Der Mittelstift kann direkt nach dem Schnitt ohne Korrektur auf den Innenleiter gesteckt werden.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
