N 155 TA
Stecker-Norm: N-Stecker
Geeignete Kabel:
H 155, H 155 FRNC, H 155 PE, LMR 240, MMR 240 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für den Stecker N 155 TA

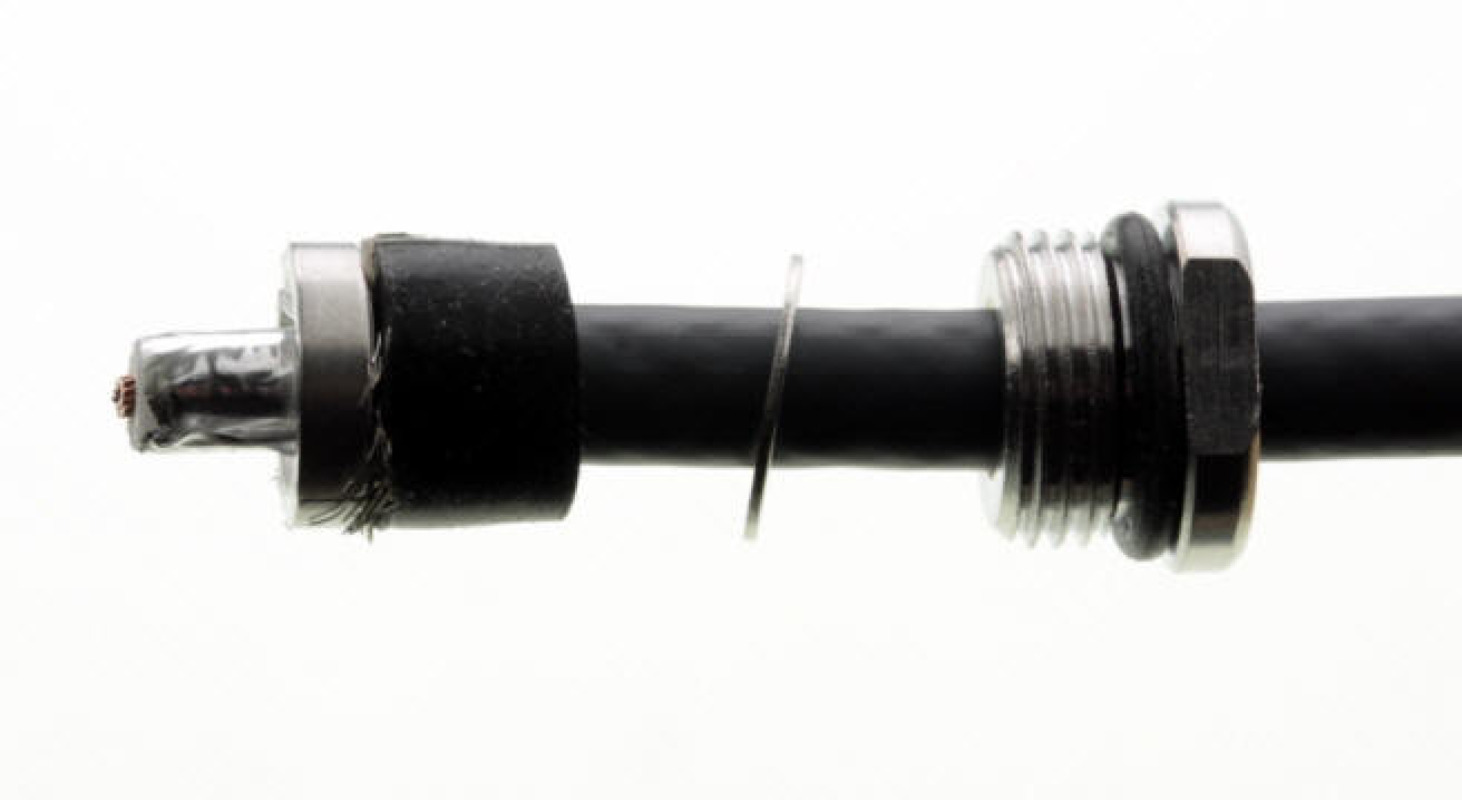

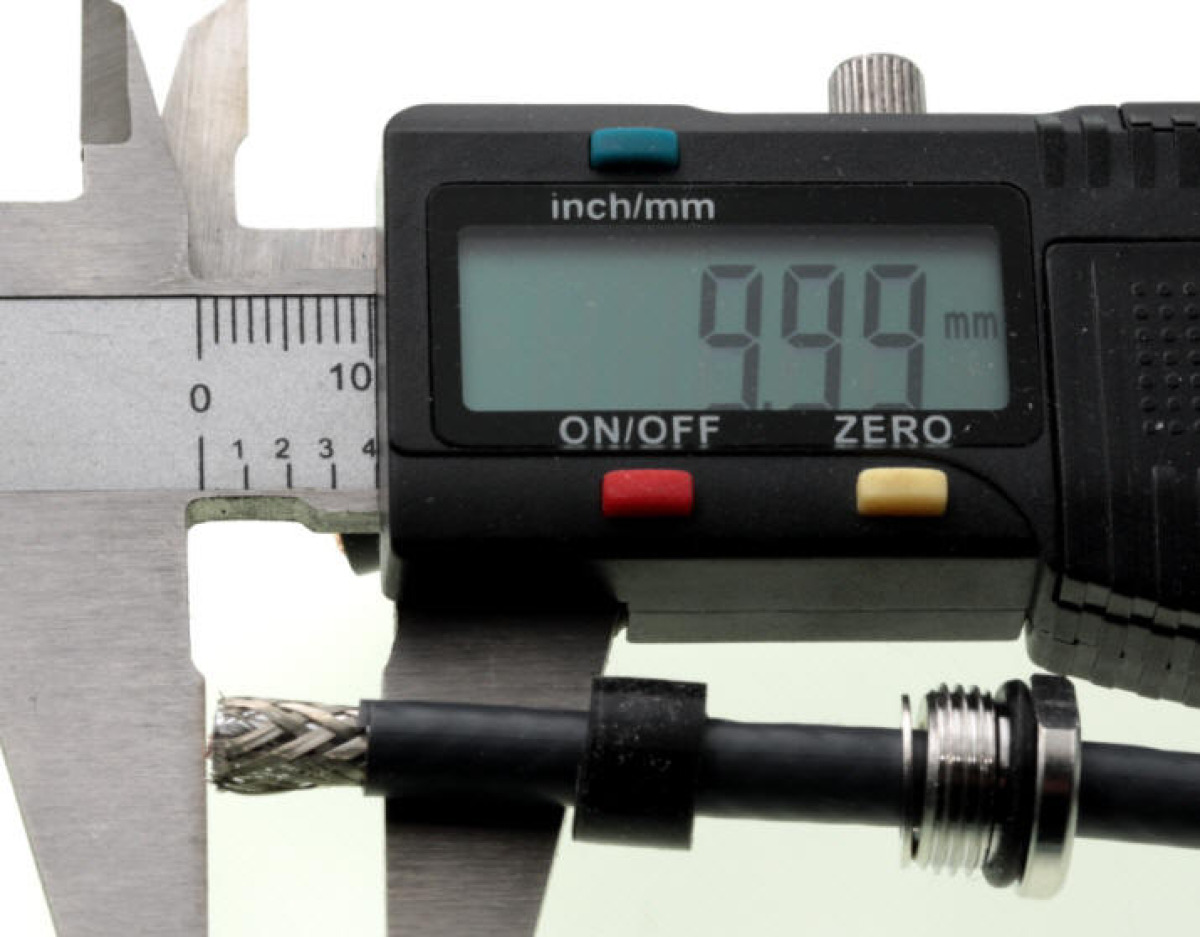

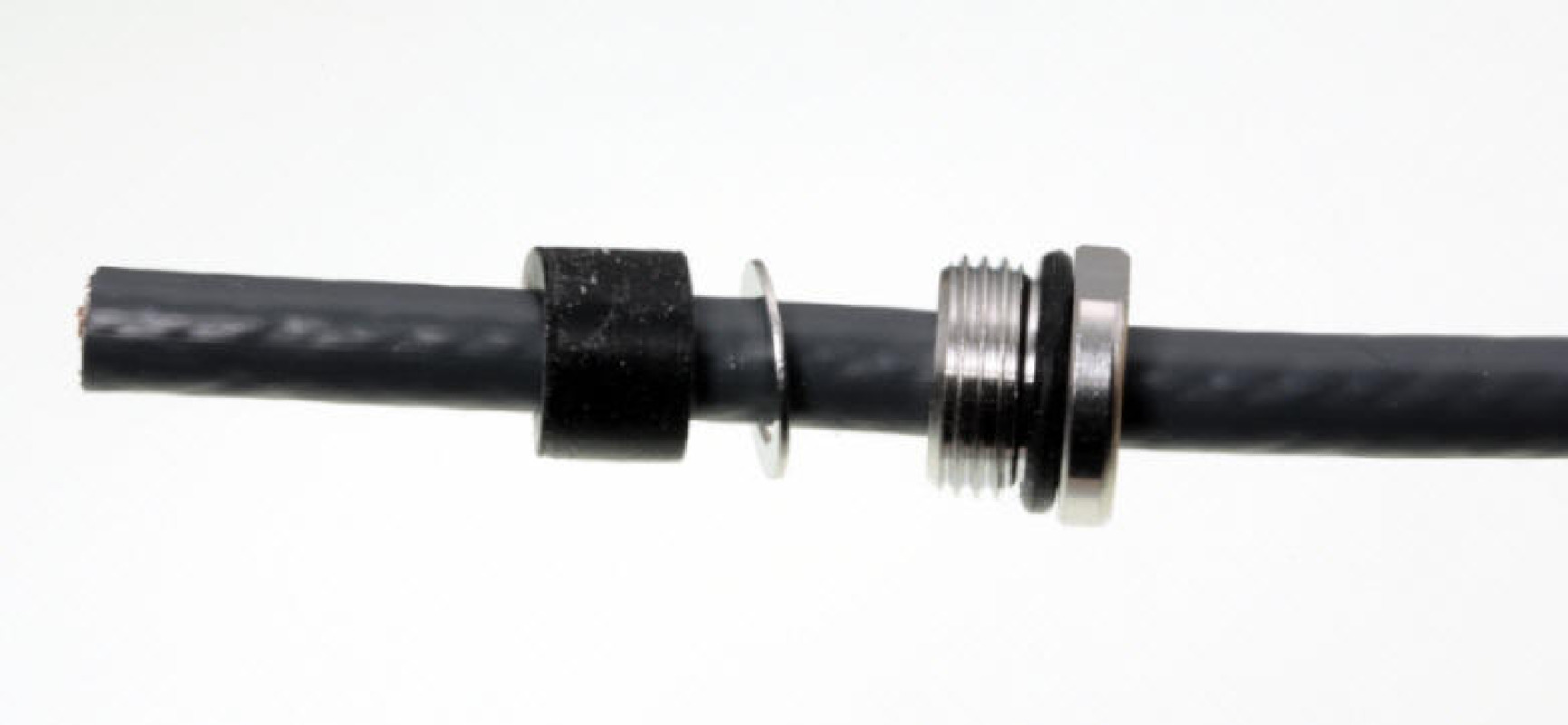

Montageschritte

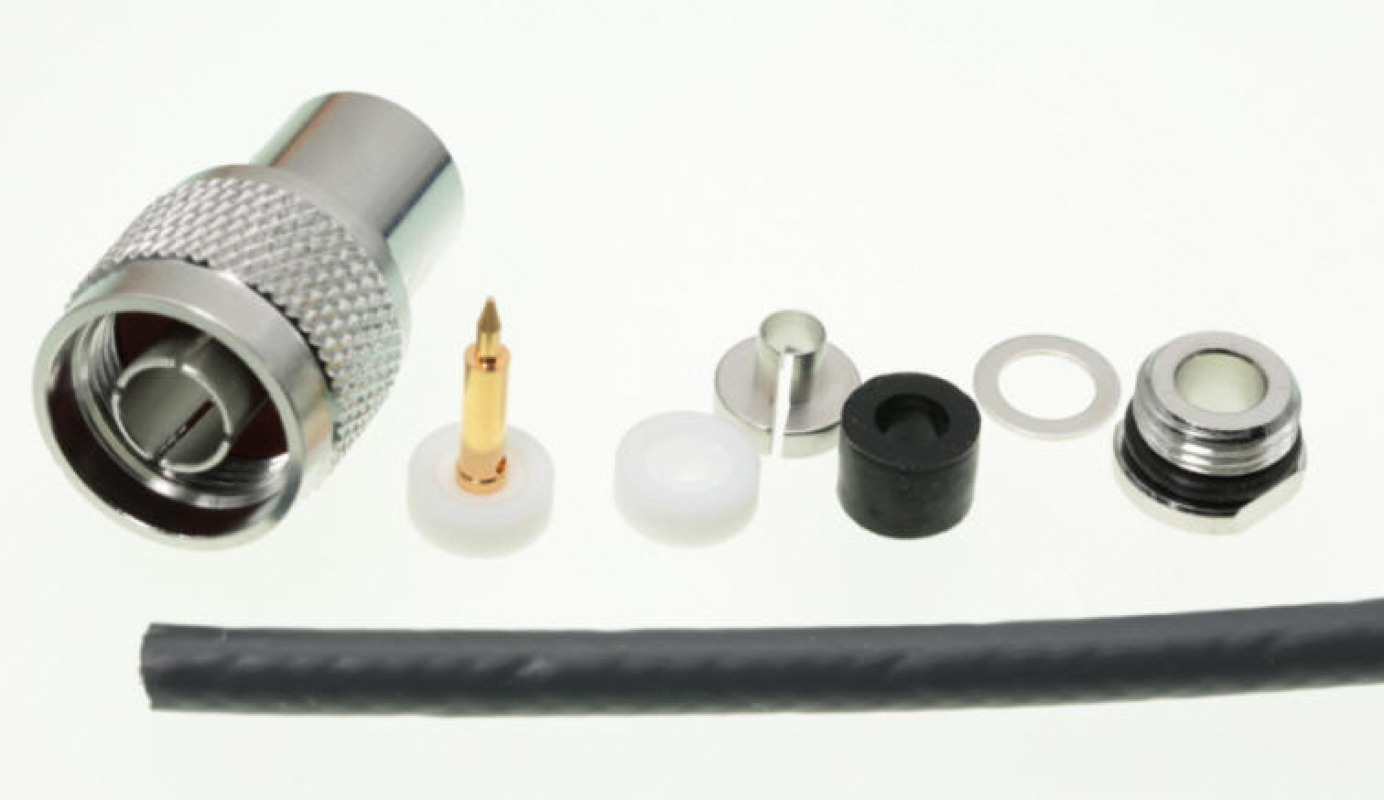

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |
| 2 | 2 PTFE-Scheiben |
| 3 | 1 Mittelkontakt |
| 4 | doppelt geschlitzte Massehülse |
| 5 | Gummidichtung |
| 6 | Andruckring |
| 7 | Verschlussschraube mit Silikon-Dichtungsring |

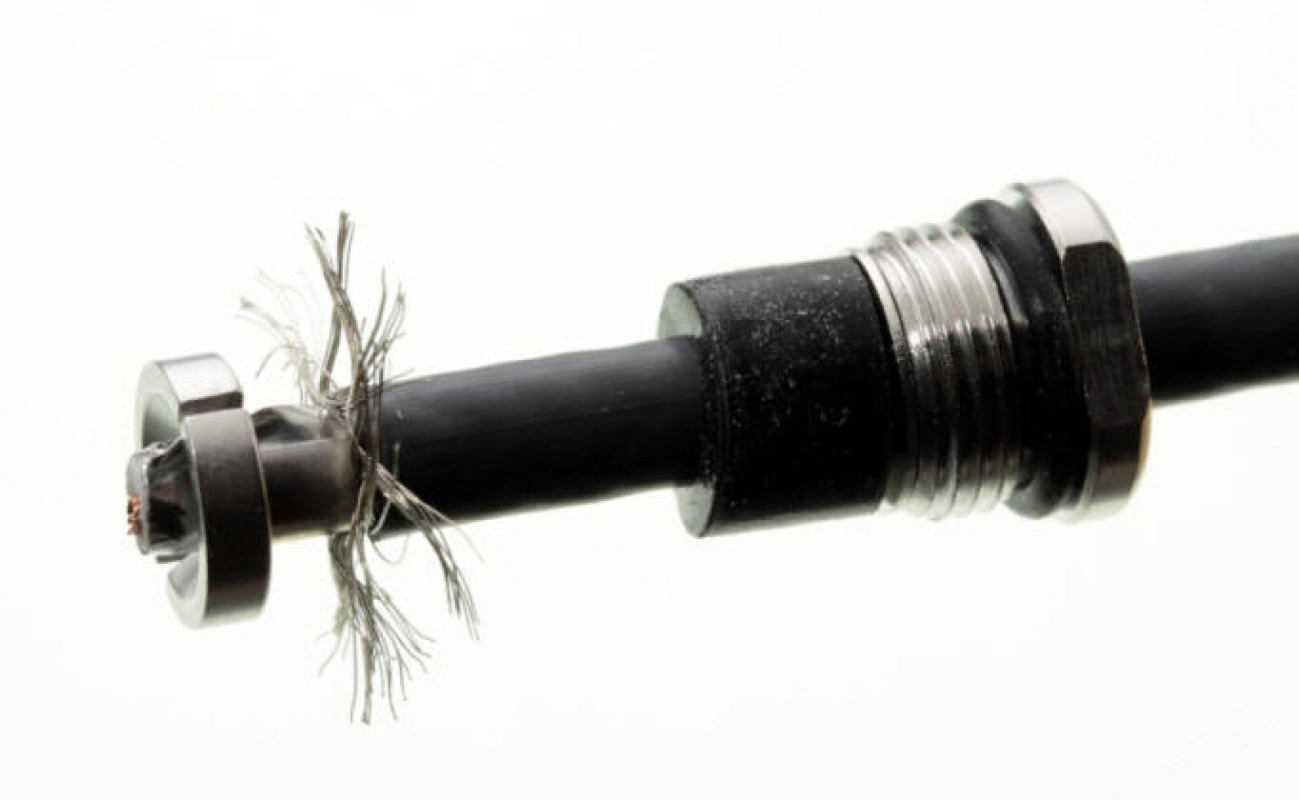

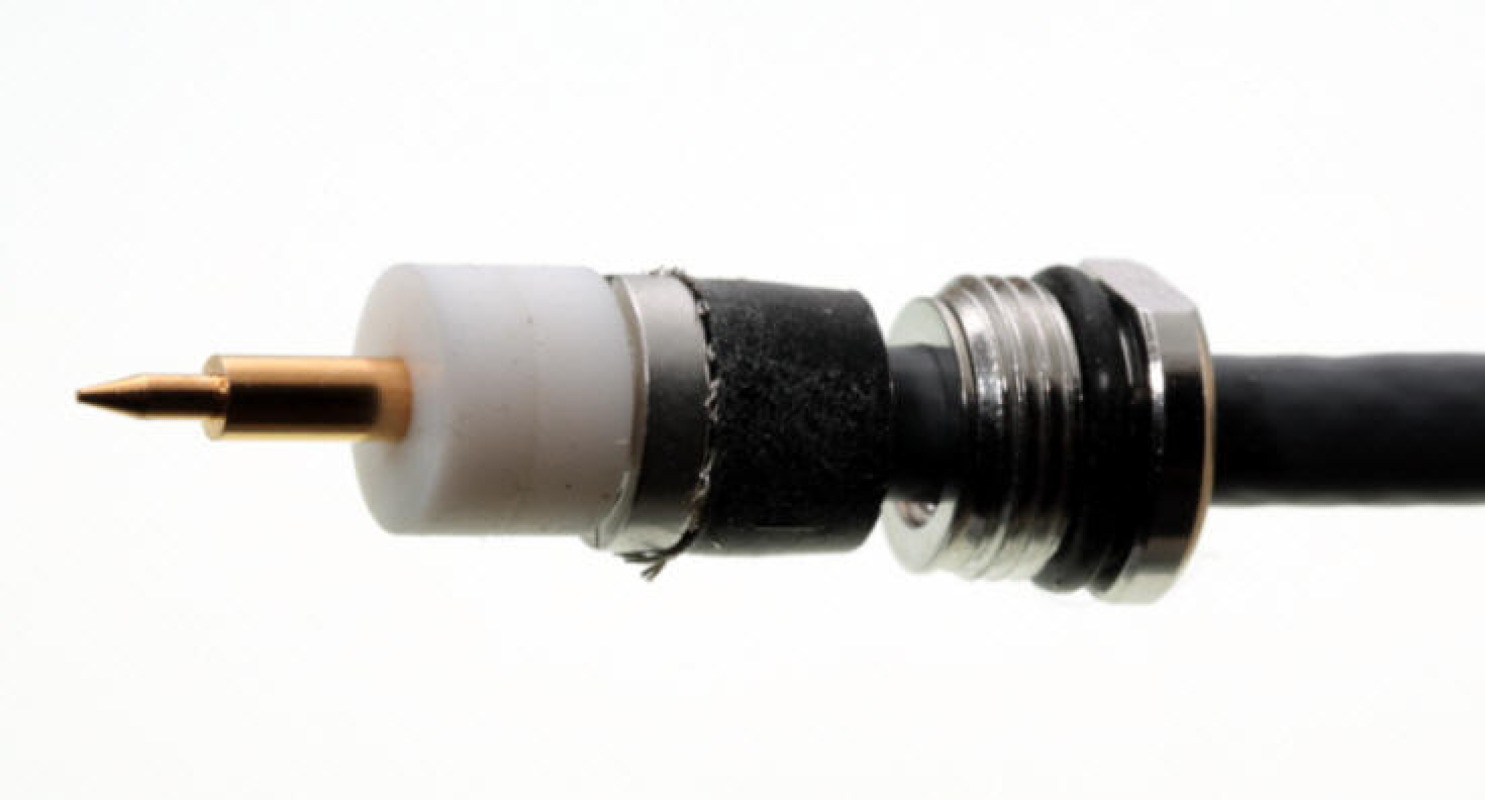

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

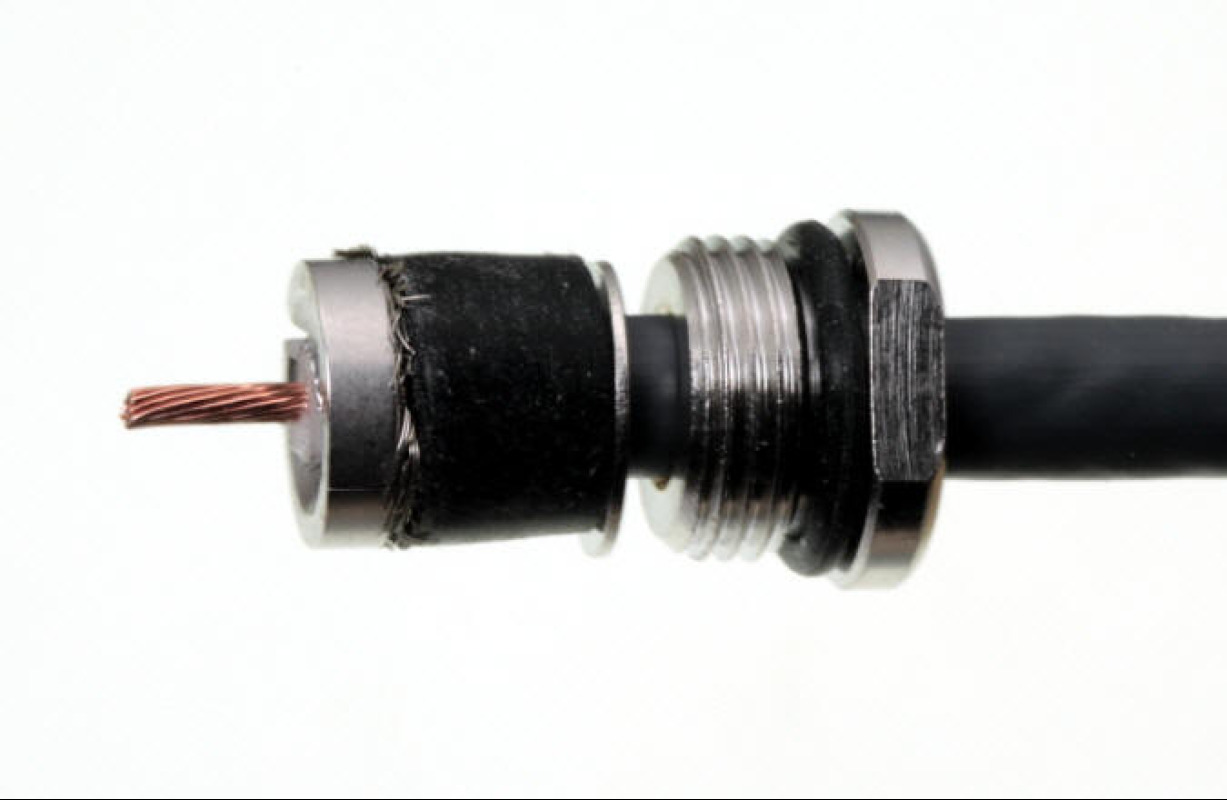

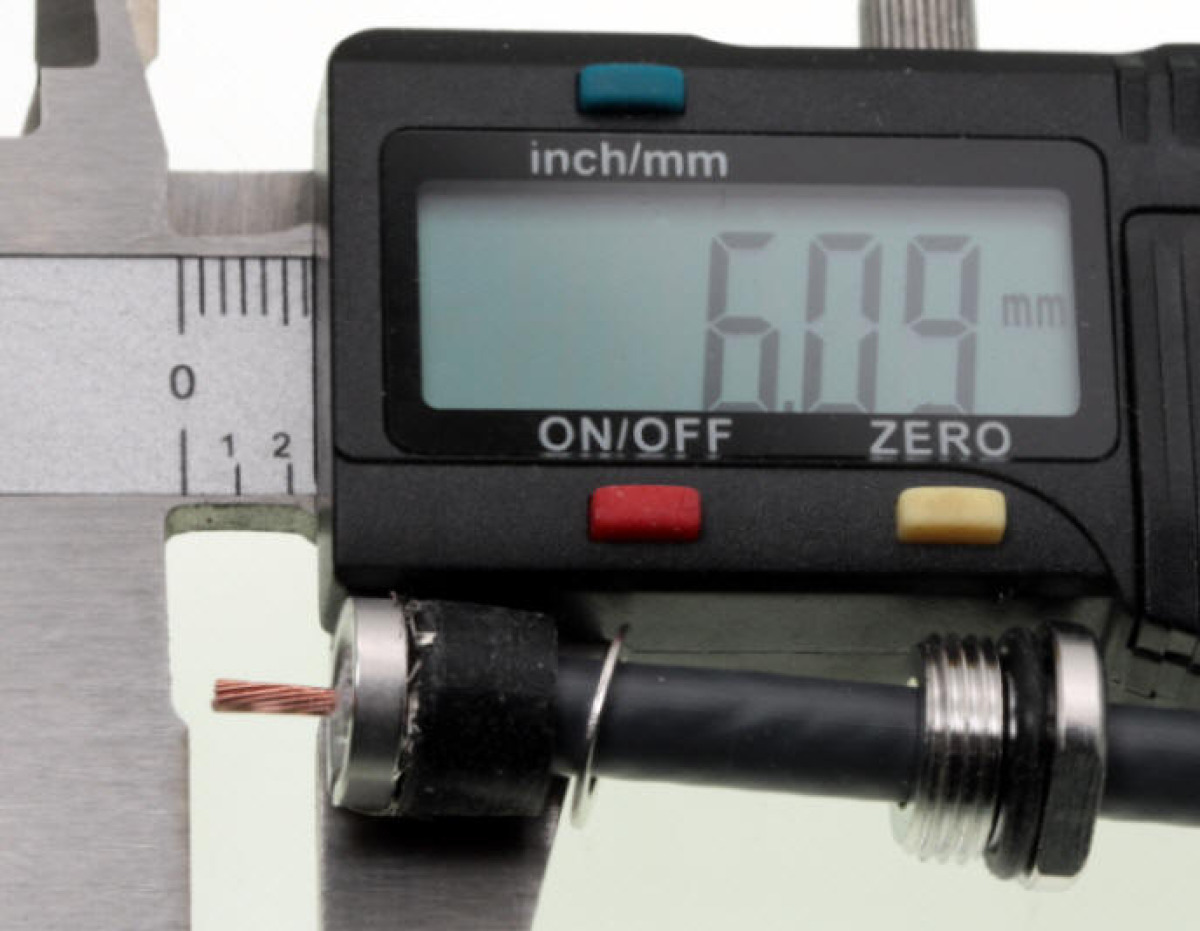

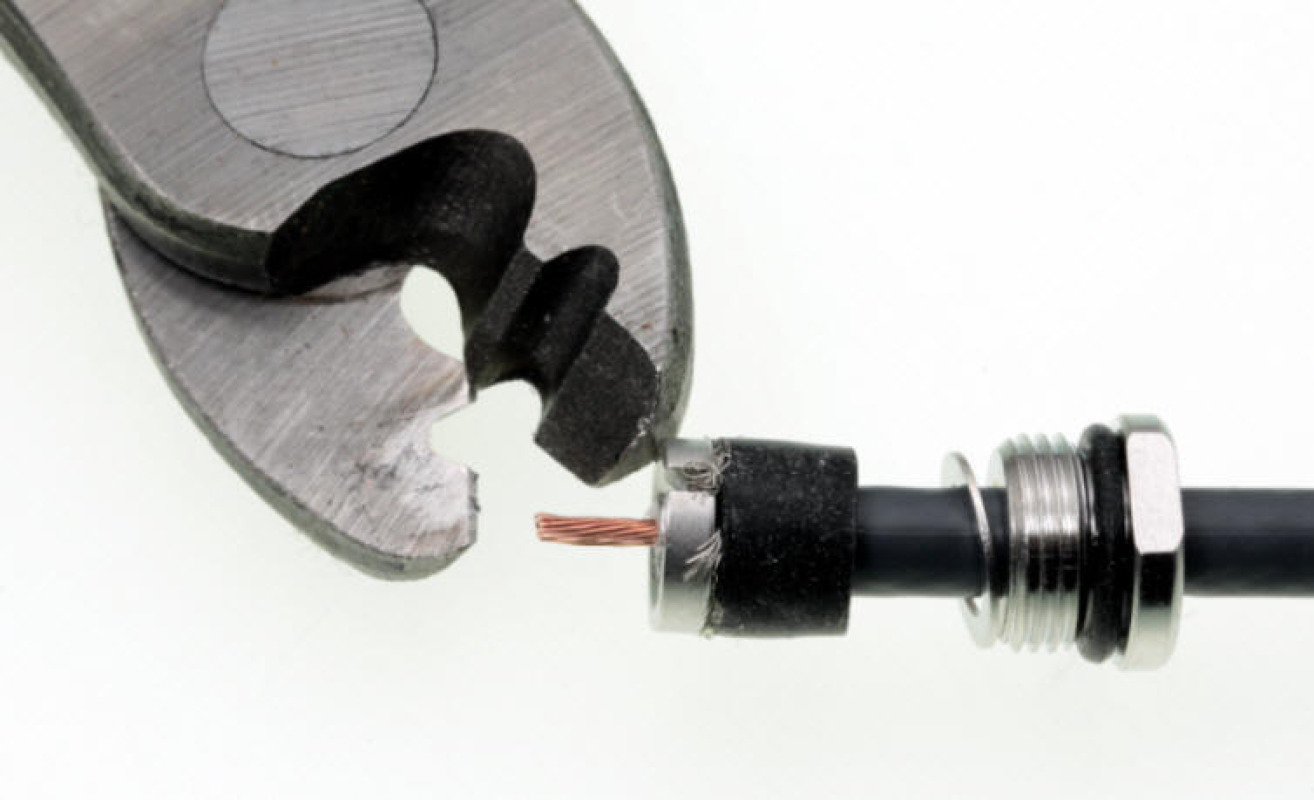

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

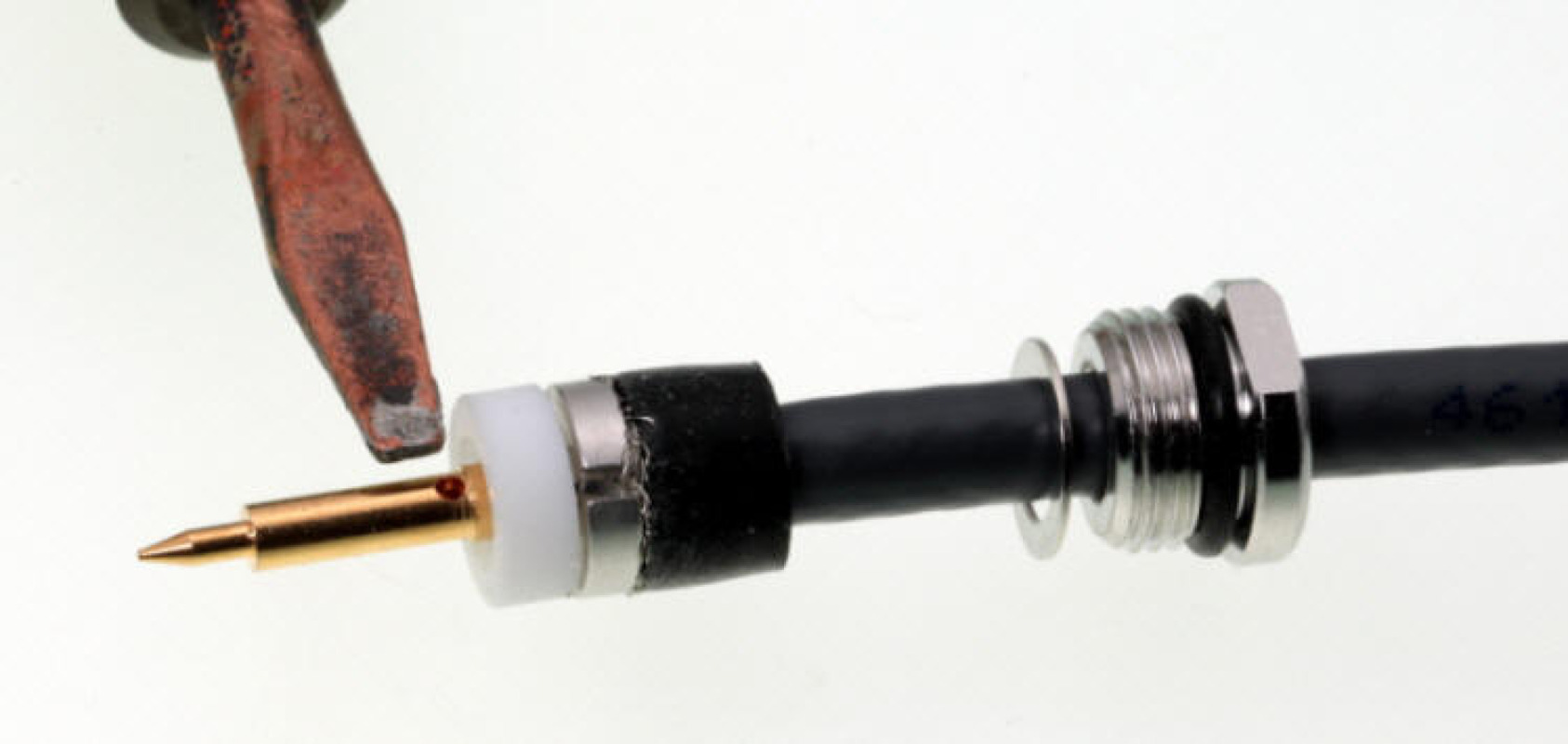

Zwei wärmebeständige PTFE-Scheiben bilden einen Zylinder, der den Mittelstift exakt zentriert.
Die Spannschraube sollte nicht zu fest angezogen werden. Die Gummidichtung sollte zu sehen sein, wie es das Foto zeigt.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
