BNC 22-7
Stecker-Norm: BNC-Buchse
Geeignete Kabel:
H 2007, H 2007 FRNC, Aircell 7, HIGHFLEXX 7, Ultraflex 7, LMR 300 u.ä.
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

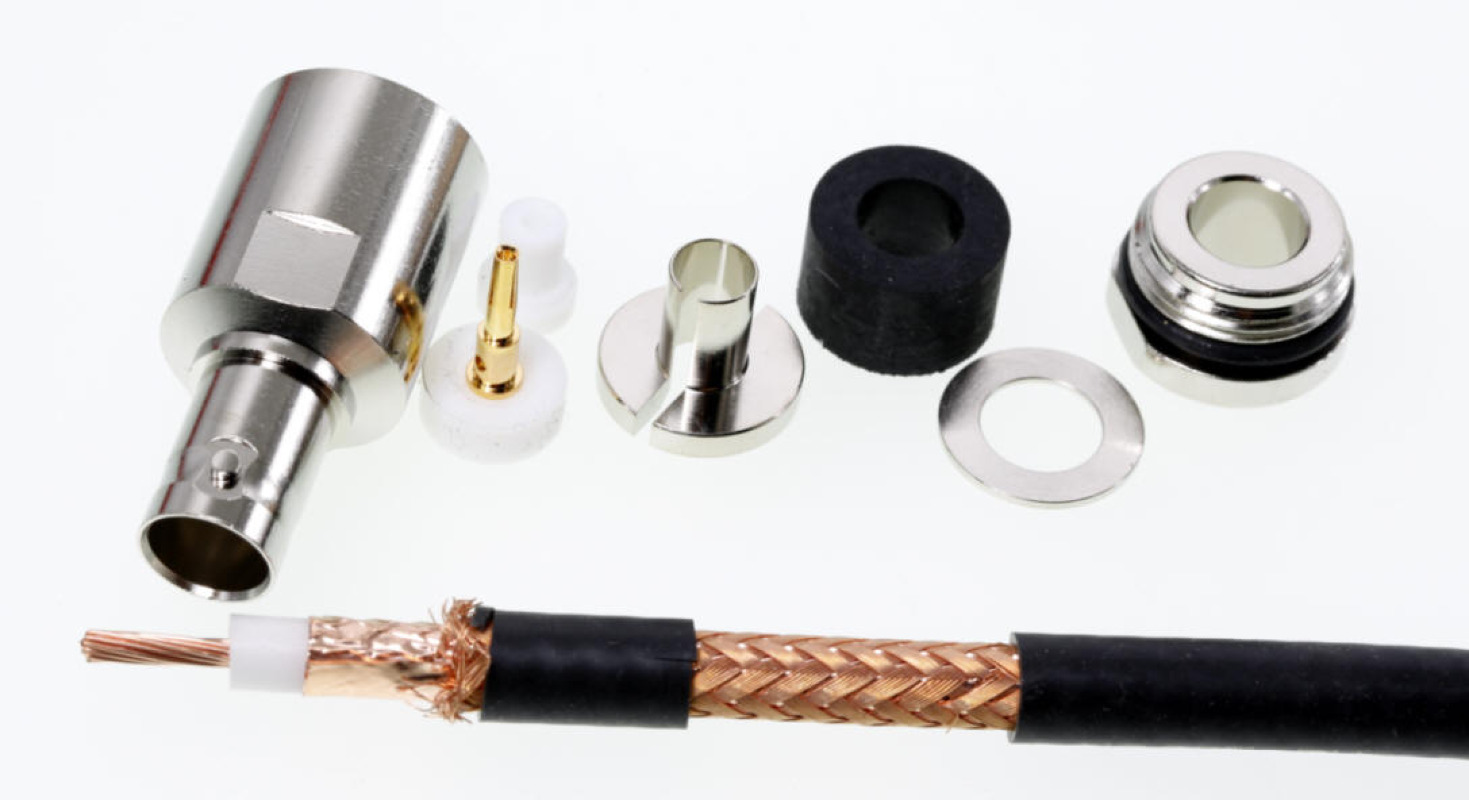

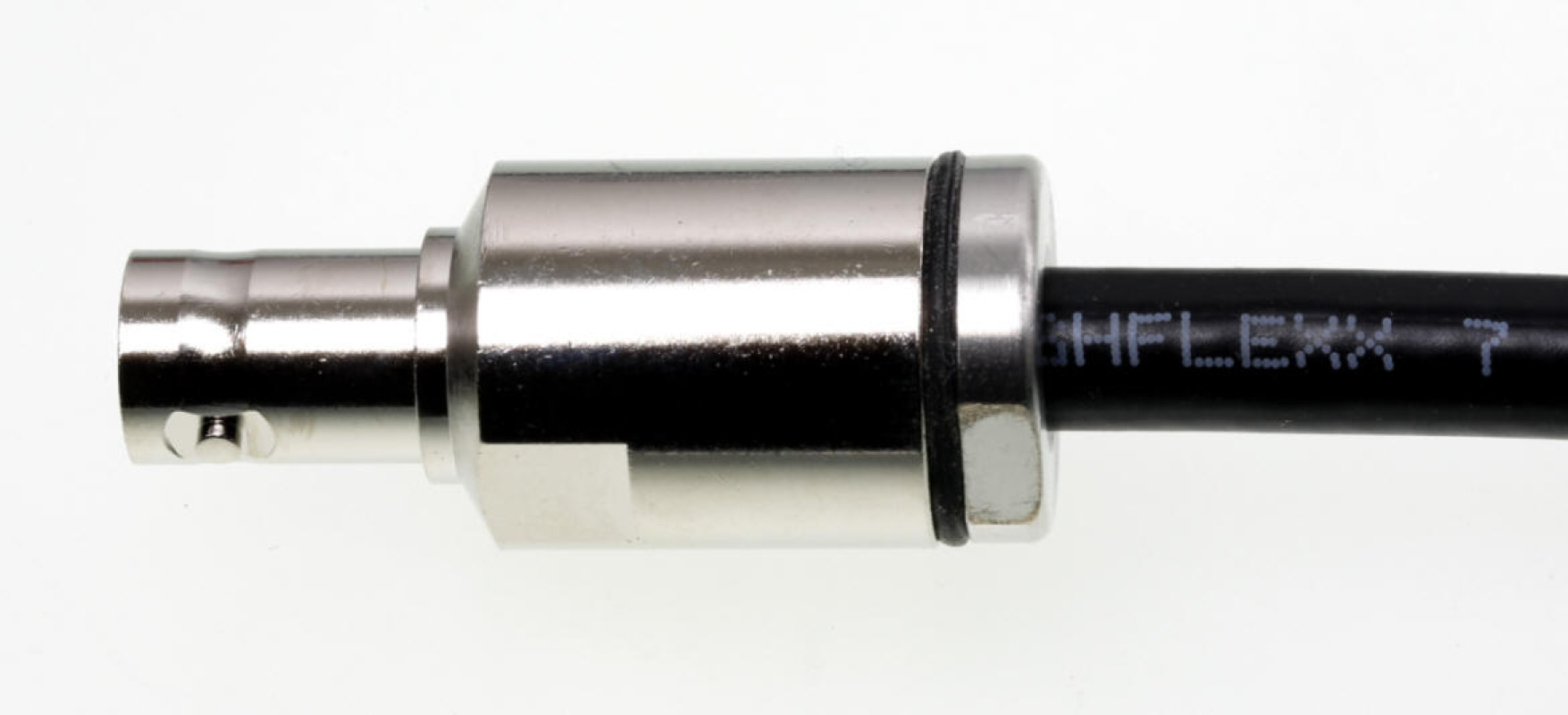

BNC 22-7 TG, unsere BNC-Kabel-Buchse für H 2007, HIGHFLEXX 7, Aircell 7, Ultraflex 7 und ähnliche
Montageschritte

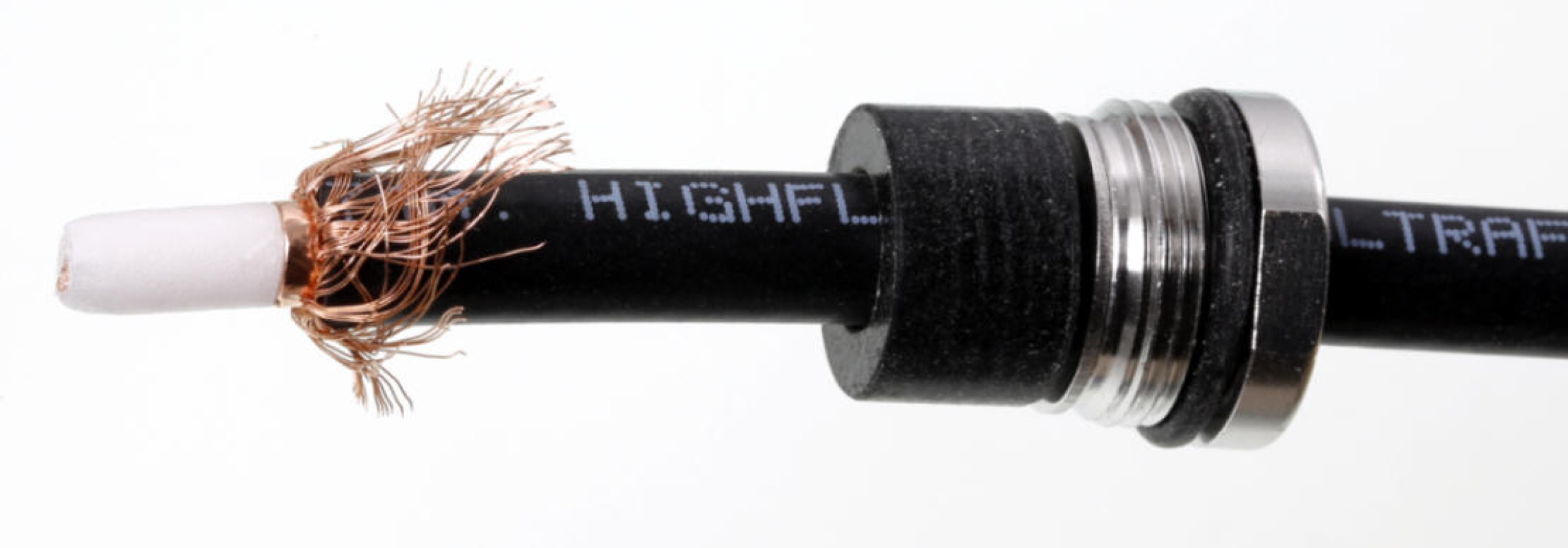

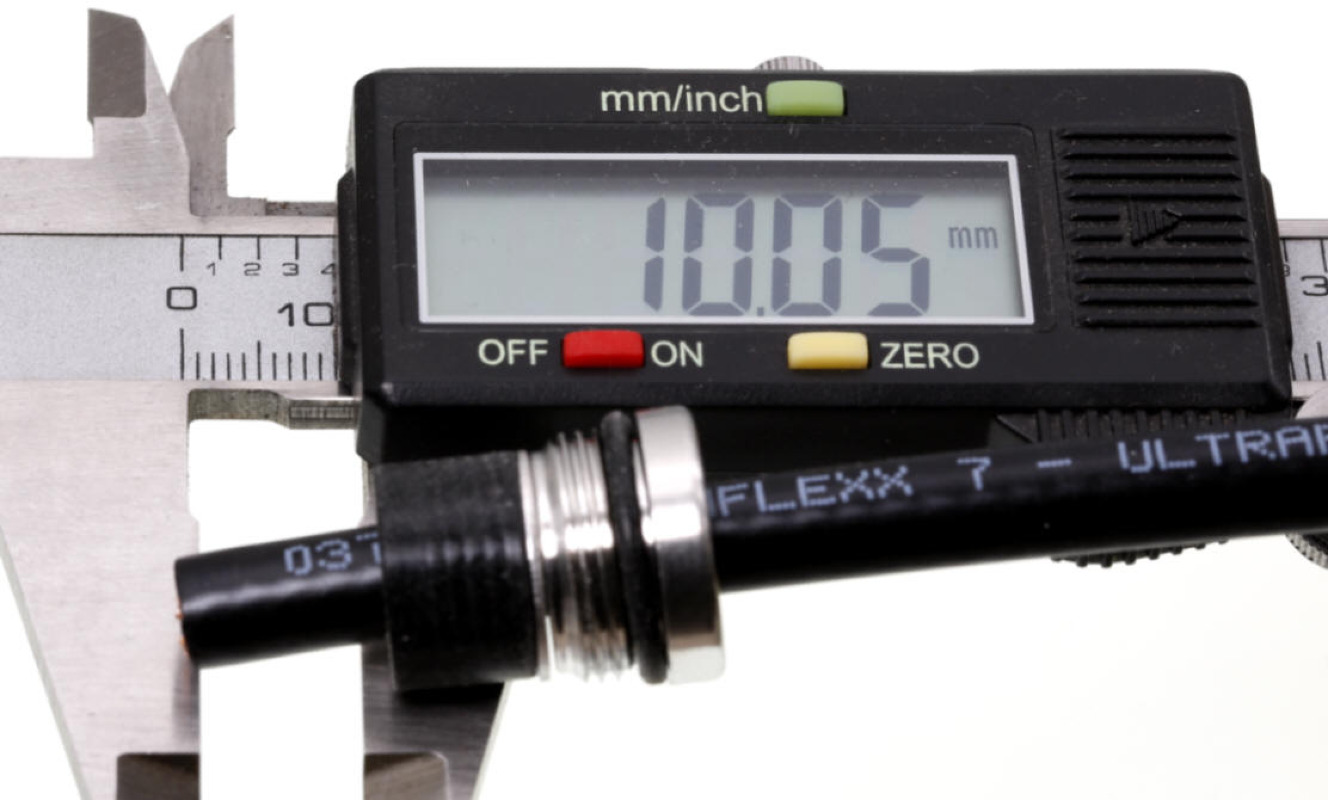

Achten Sie bitte darauf, dass die beschichtete Kupferfolie so weit zurückgeschnitten wird, dass sie nicht in der Vertiefung der Massenverbindungshülse zu sehen ist.

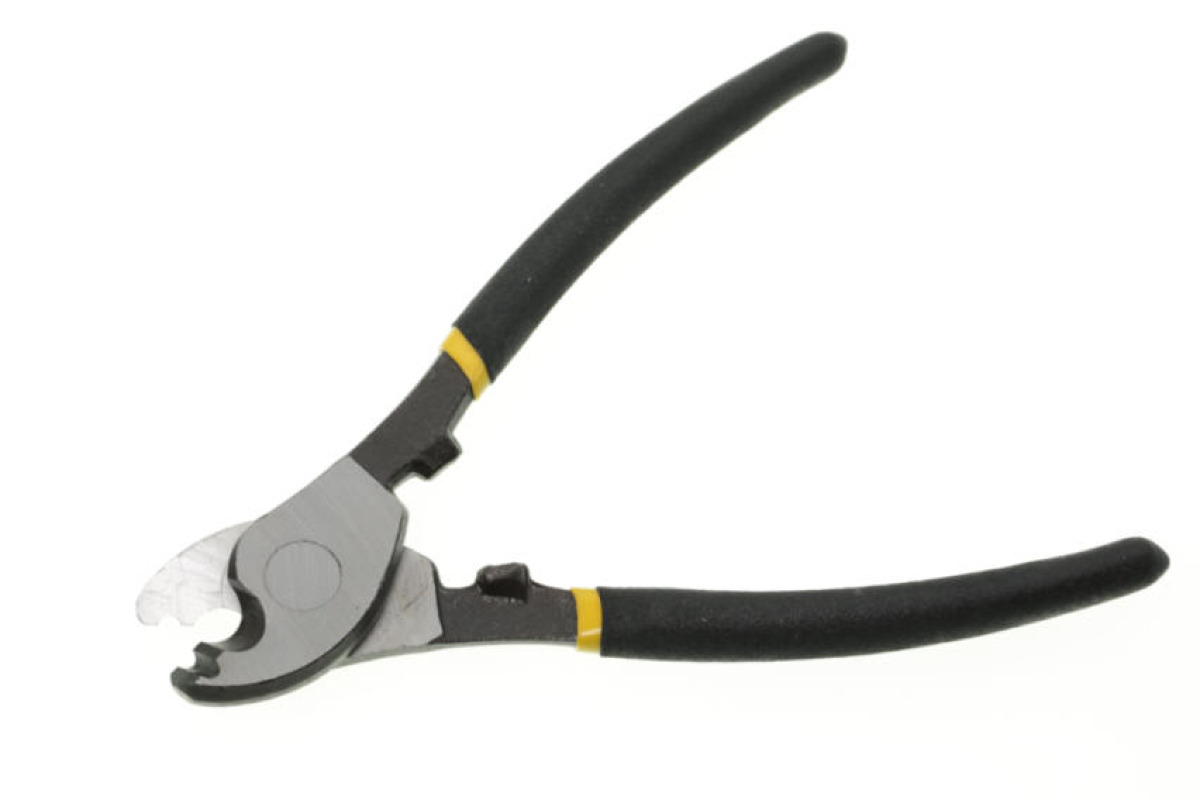

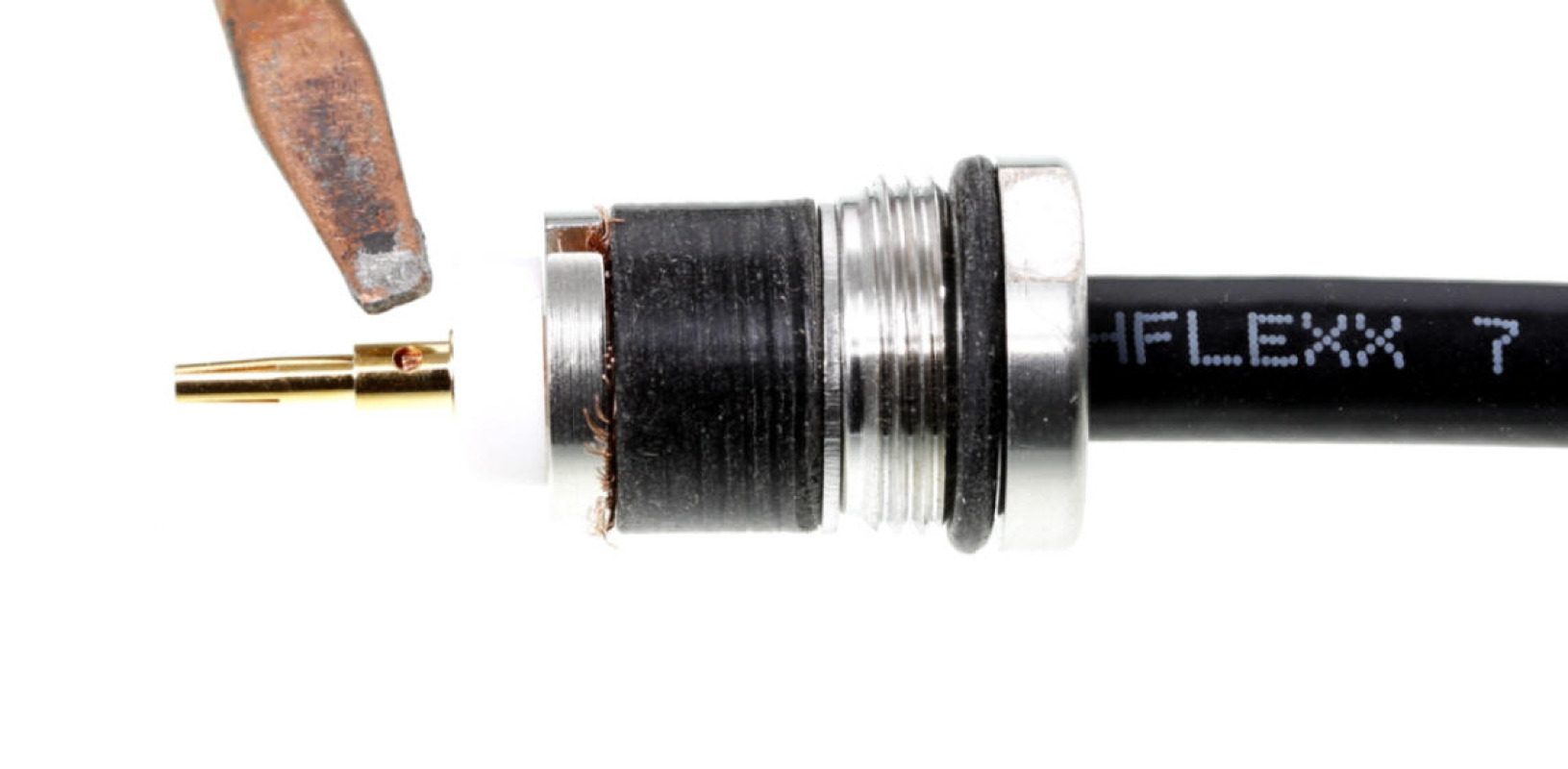

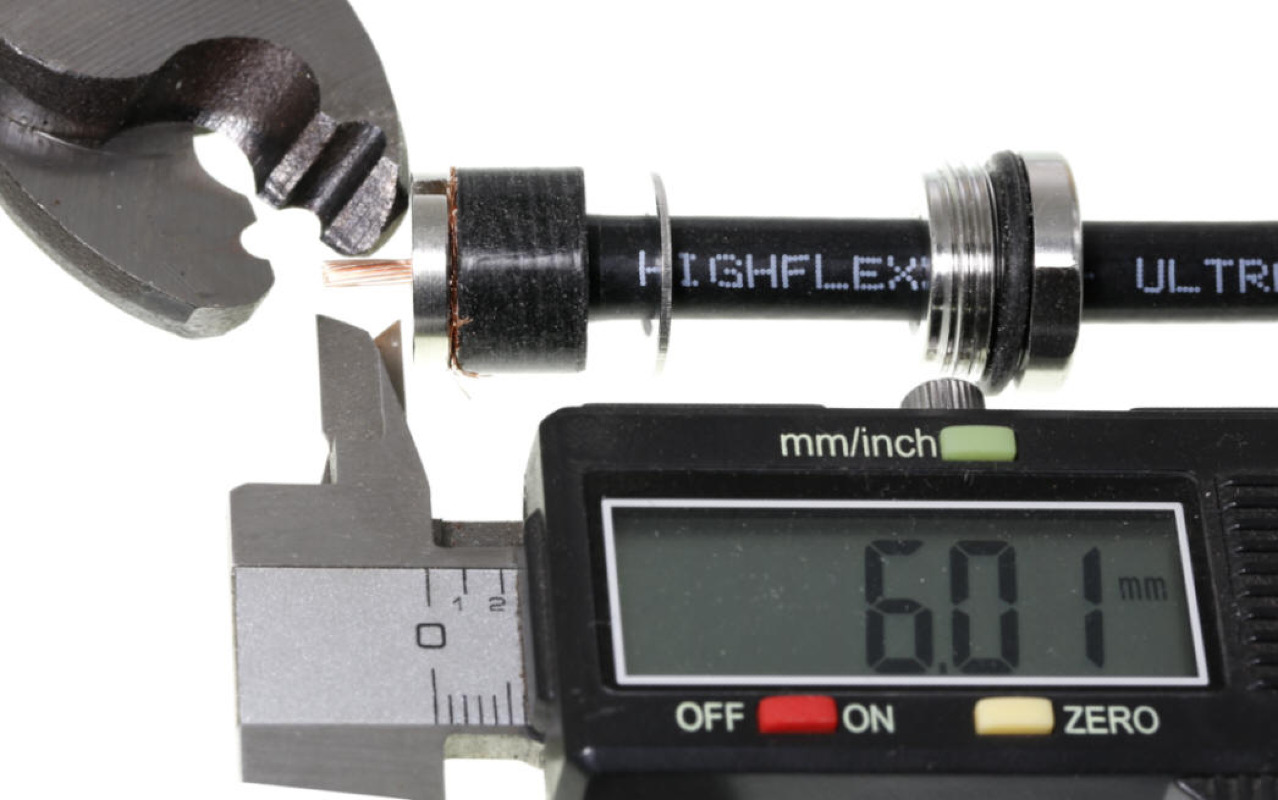

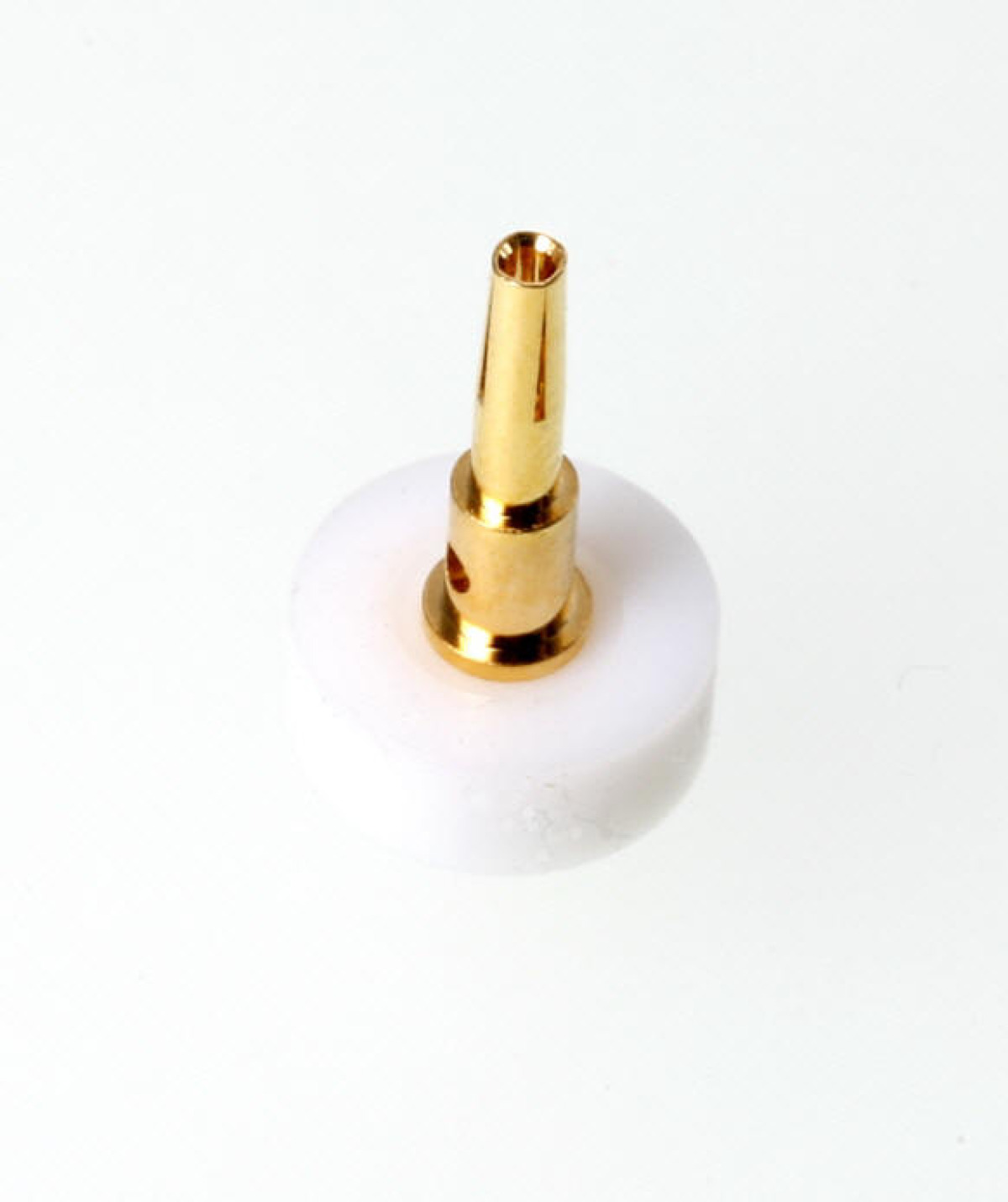

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter 19x0,38 mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

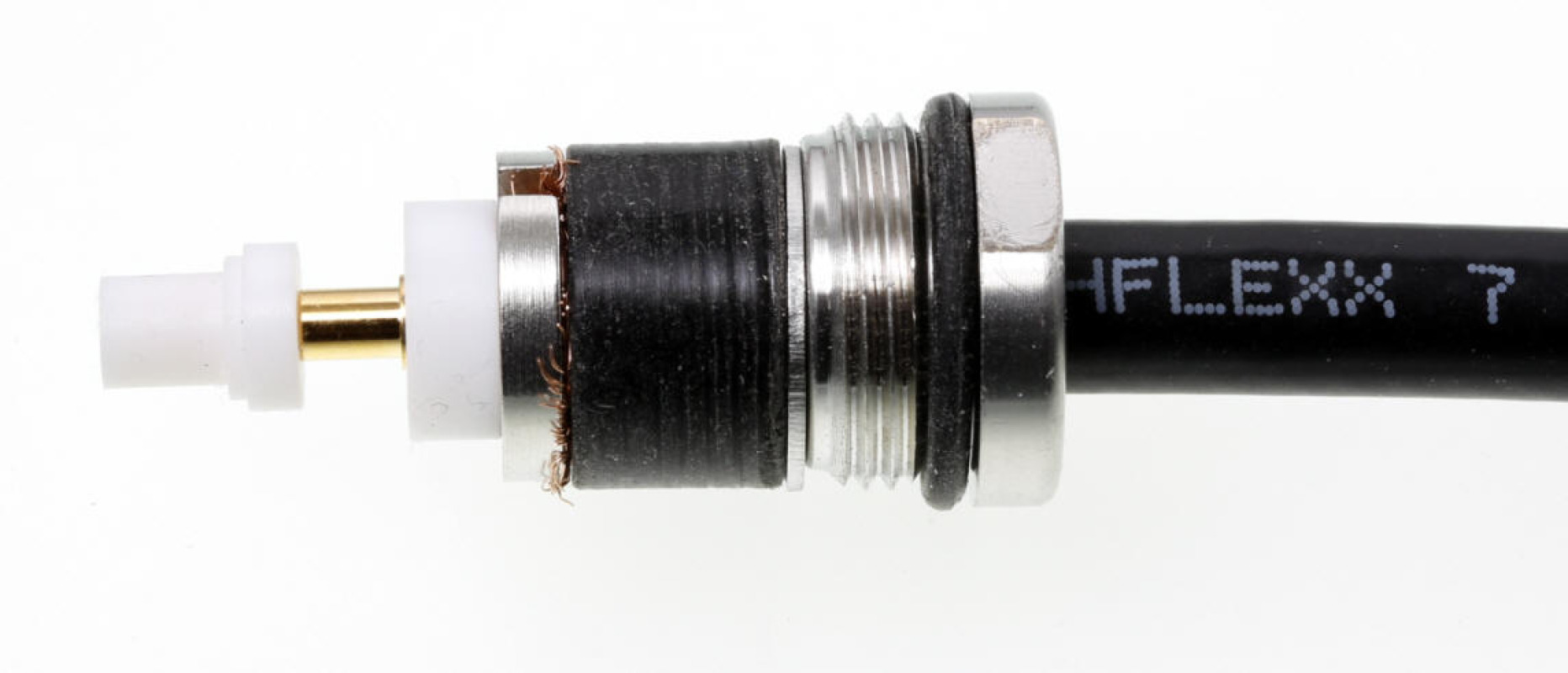

Achten Sie bitte darauf, dass der Silikon-O-Ring nicht weiter gepresst wird, als es auf dem Bild zu sehen ist.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
