7/16-M-15m
Stecker-Norm: 7/16-Stecker
Geeignete Kabel:
Ecoflex 15, Ecoflex 15 Plus und ähnliche
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
7/16 Stecker für Ecoflex 15 und Ecoflex 15 Plus und LMR 600 7/16 connector (male) for Ecoflex 15 and Ecoflex 15 Plus and LMR 600
Montageschritte

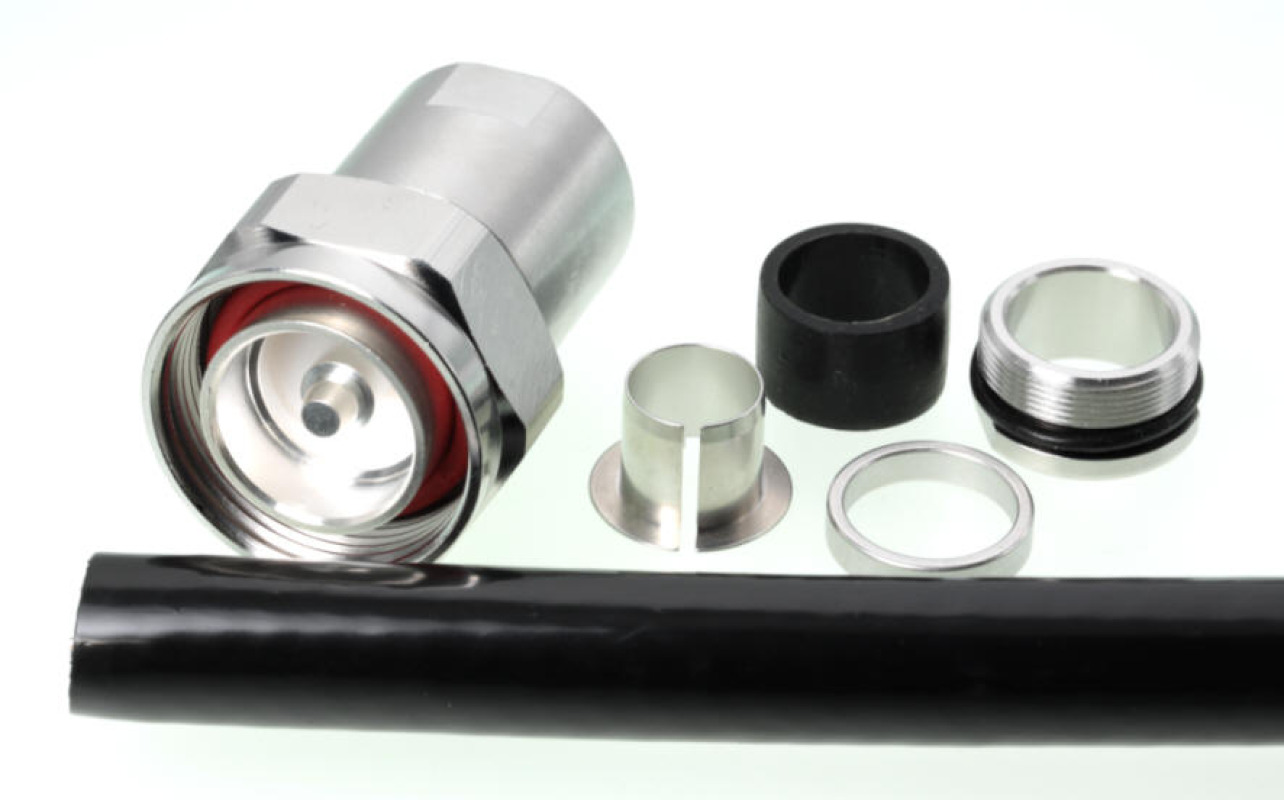

| Nr. | Bezeichnung |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche und integriertem Mittelkontakt |
| 2 | doppelt geschlitzte Massehülse |
| 3 | Gummidichtung |
| 4 | Andruckring |
| 5 | Verschlussschraube mit Silikon-O-Ring |

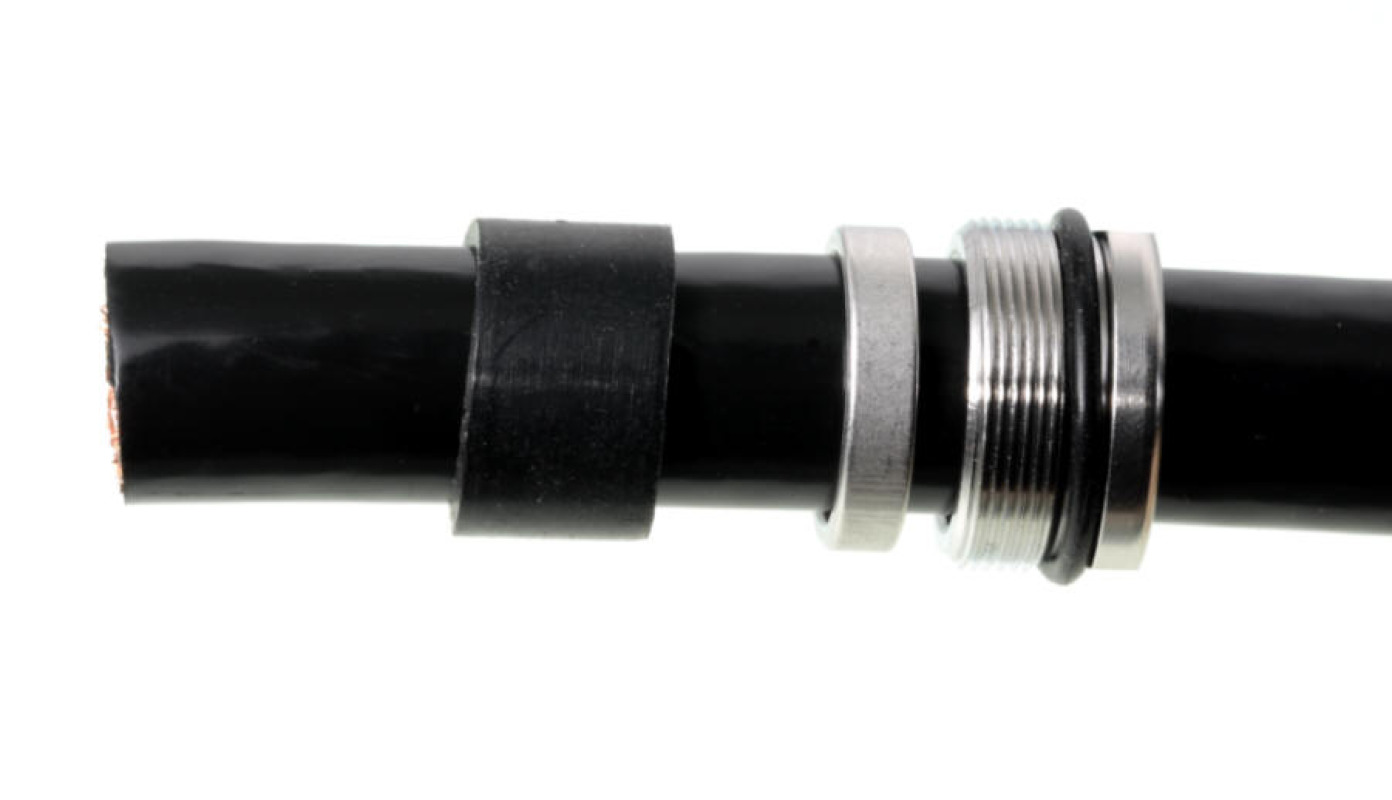

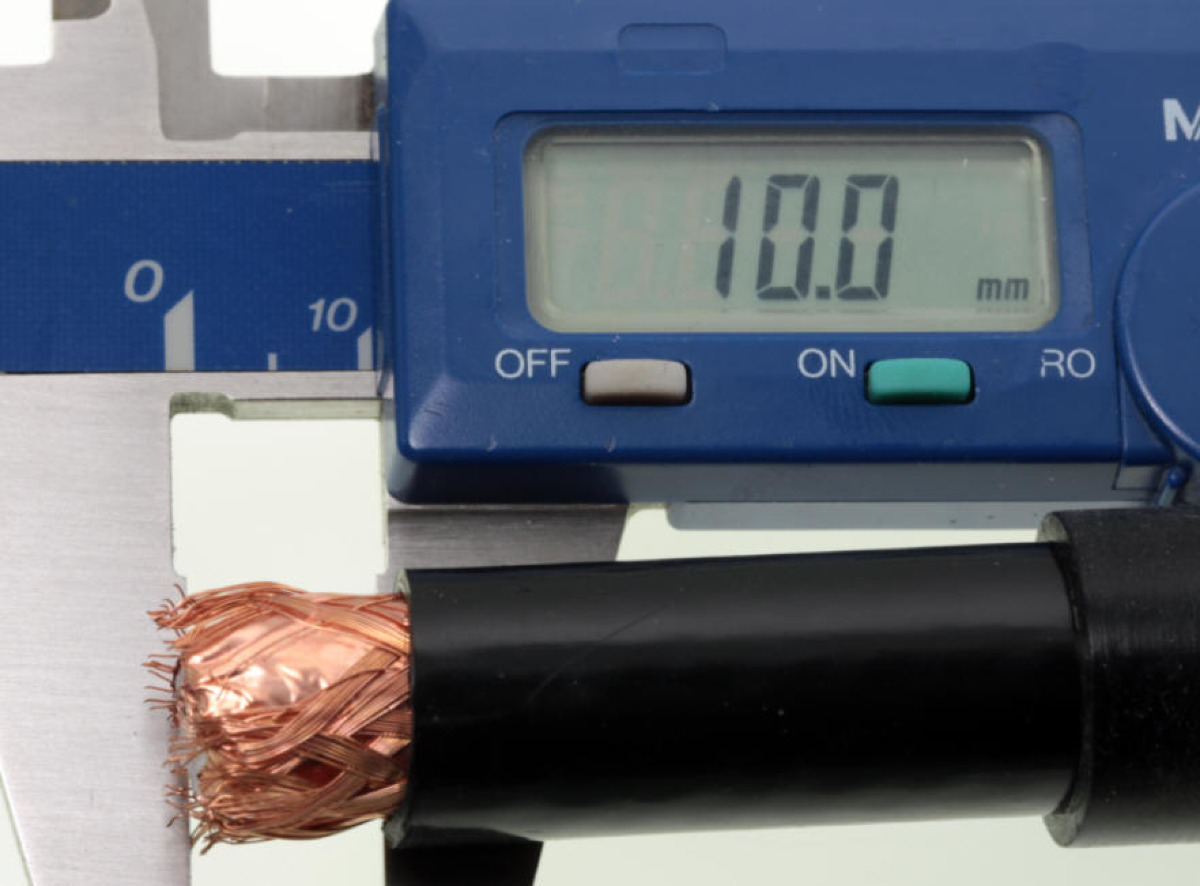

Schneiden Sie ca 10 mm von der Außenhaut ab und schlagen das Geflecht zurück.

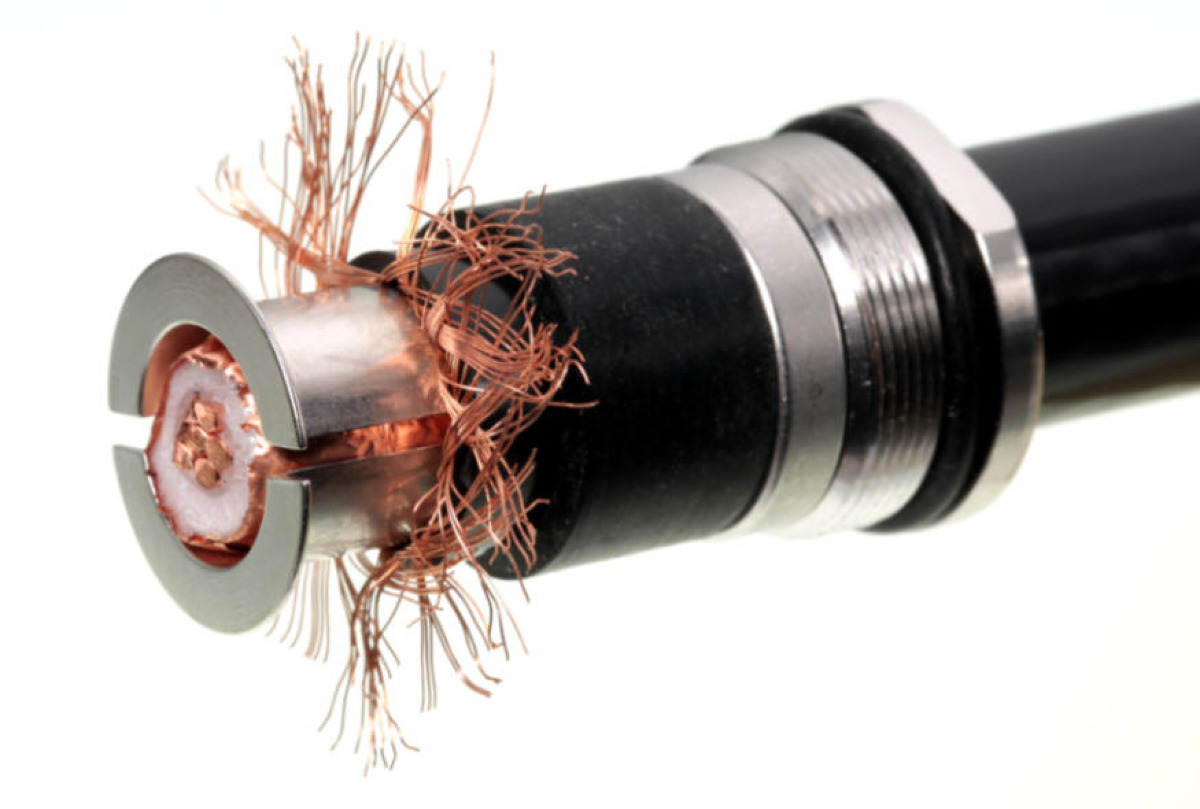

Schieben Sie die Massehülse zwischen Folie und Geflecht.

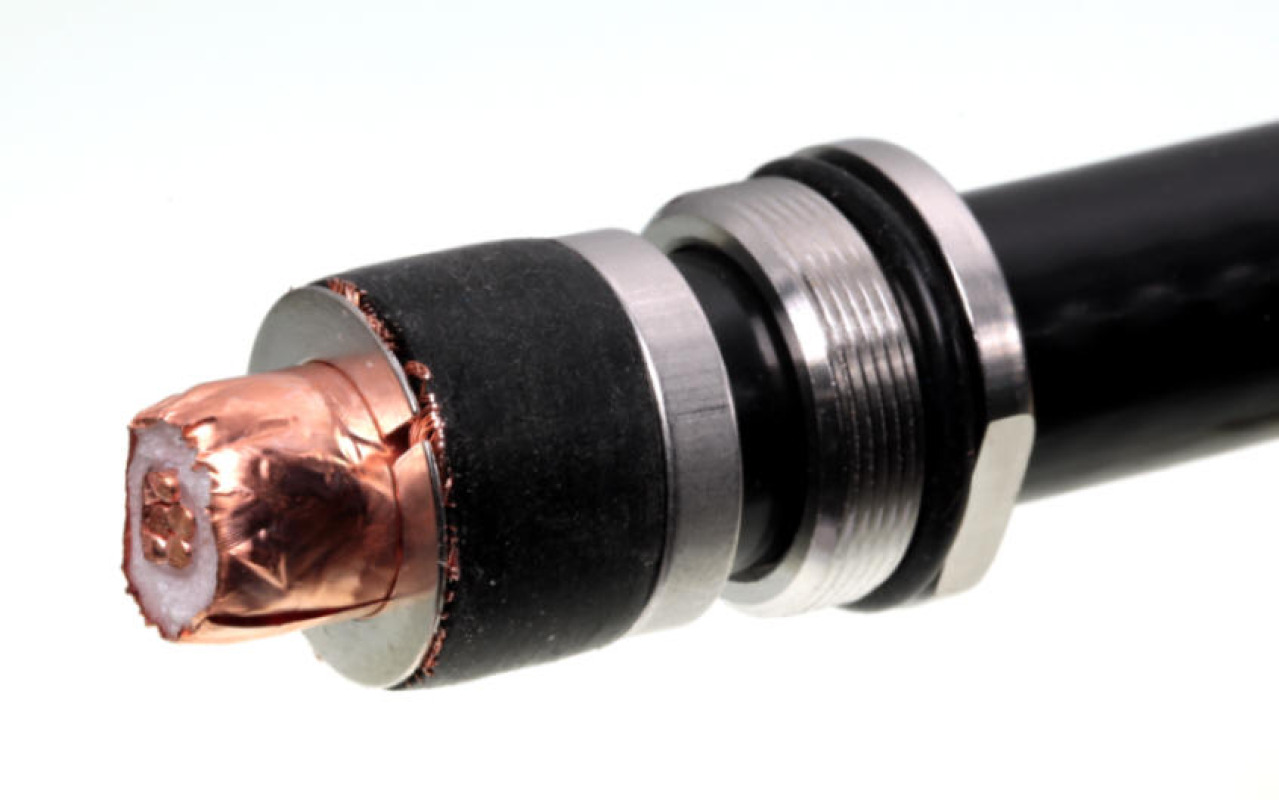

Die Massehülse wird bis zur Außenhaut geschoben. Anschließend wird die Gummidichtung bis zur Hülse vorgeschoben. Das überstehende Geflecht wird abgeschnitten.

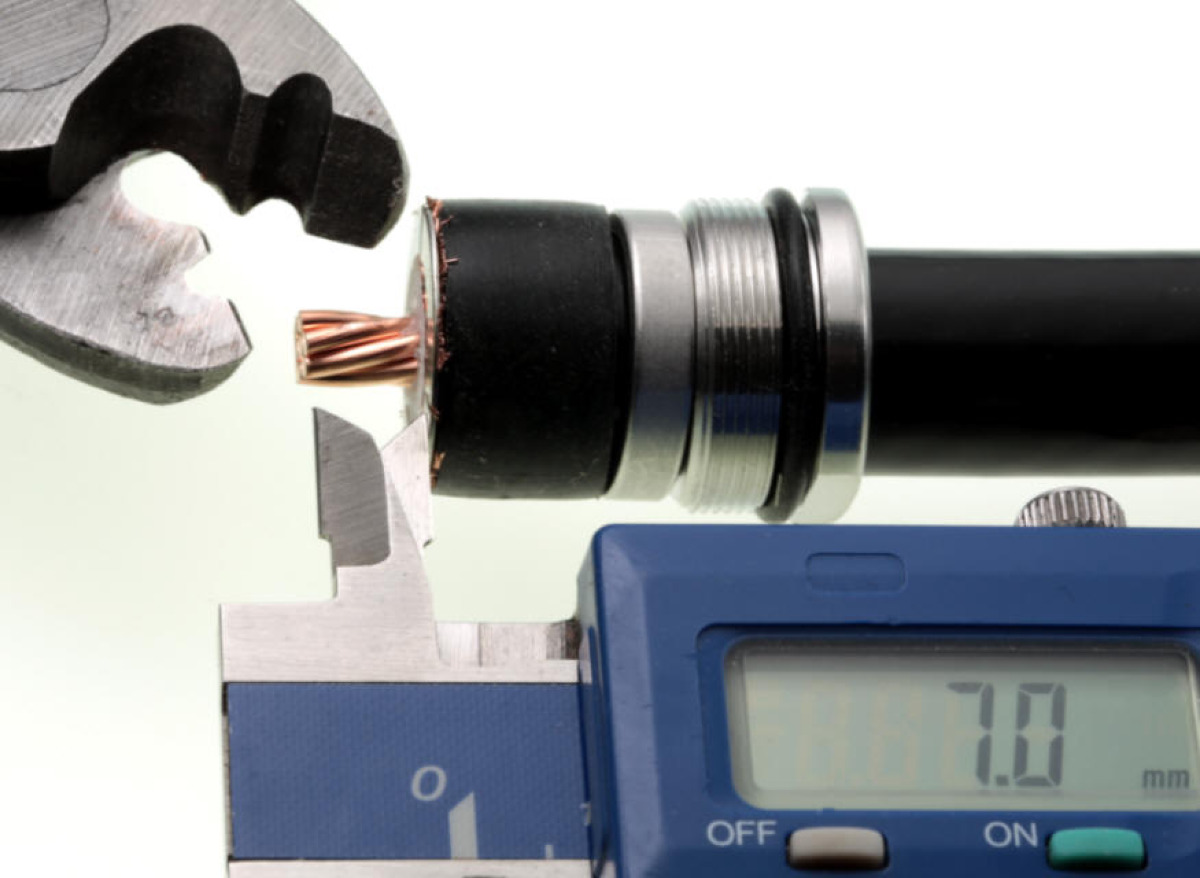

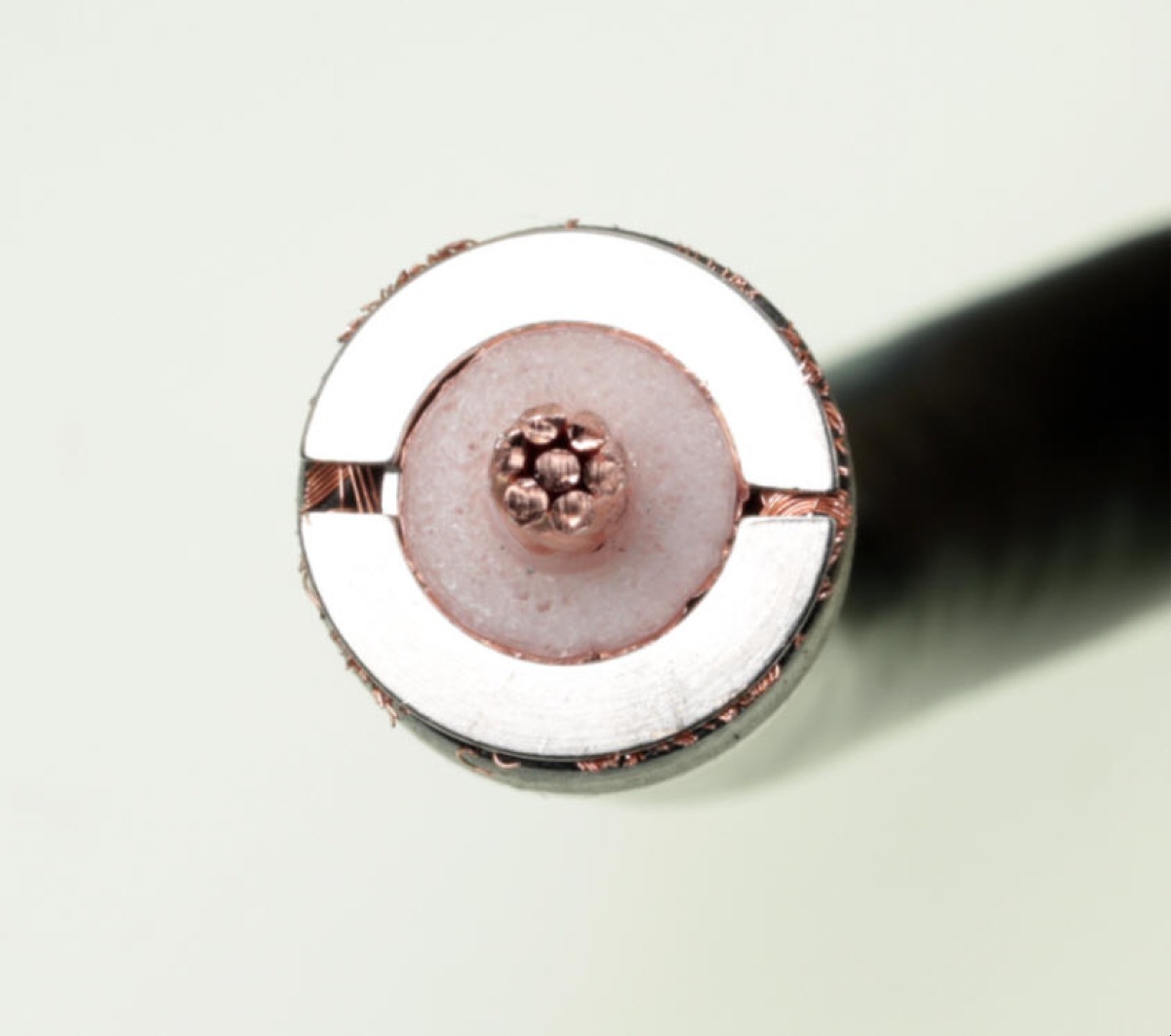

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter 7x1,0 mm so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

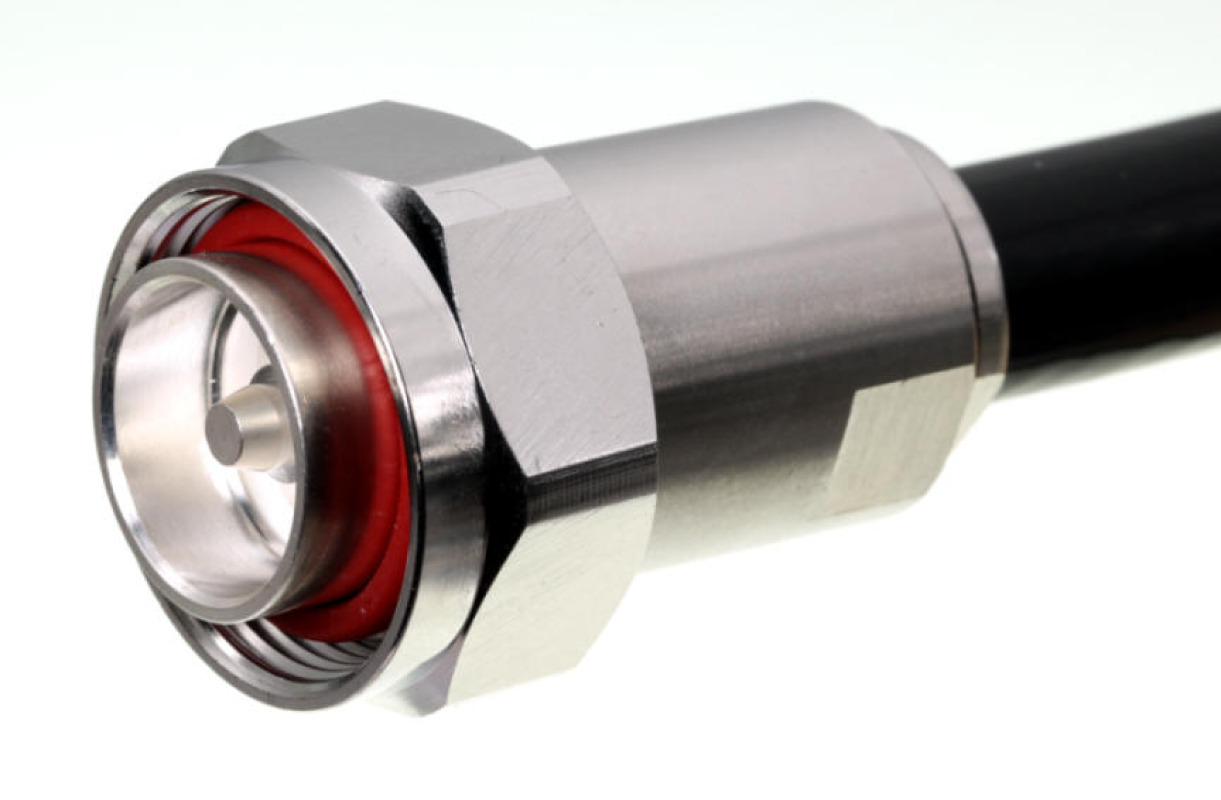

Das Gehäuse wird aufgeschoben und verschraubt. Nicht zu fest verschrauben. Der Dichtungs-O-Ring muss noch deutlich sichtbar sein.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
