7/16-M-13m
Stecker-Norm: 7/16-Stecker
Geeignete Kabel:
Ultraflex 13, HyperFlex 13 und ähnliche
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
7/16 Stecker für Ultraflex 13, Hyperflex 13 und ähnliche 7/16 connector (male) for Ultraflex 13, Hyperflex 13 and similar cables
Montageschritte

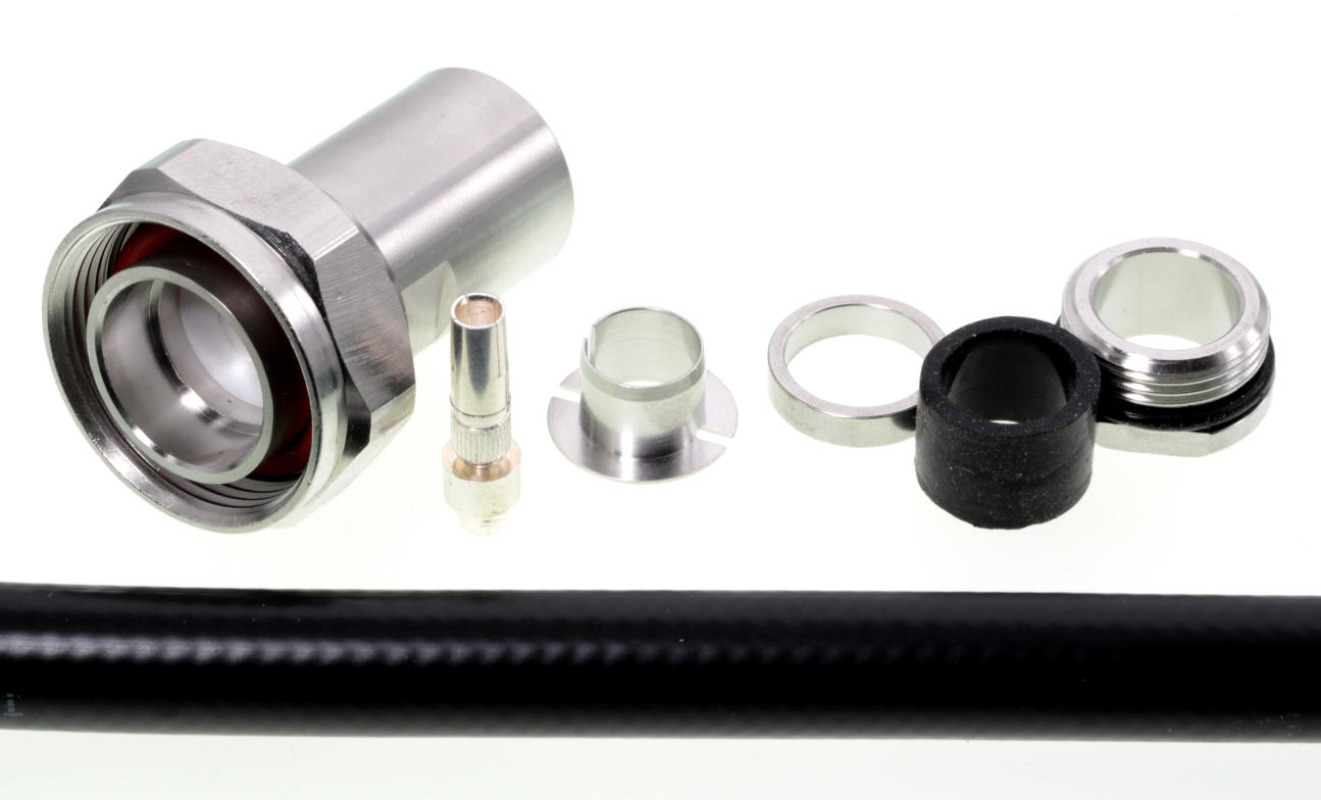

| Nr. | Deutsch |
|---|---|
| 1 | Gehäuse mit TresAlloy-Oberfläche |
| 2 | zweiteiliger Mittelkontakt |
| 3 | doppelt geschlitzte Massehülse |
| 4 | Gummidichtung |
| 5 | Andruckring |
| 6 | Verschlussschraube mit Silikon-O-Ring |

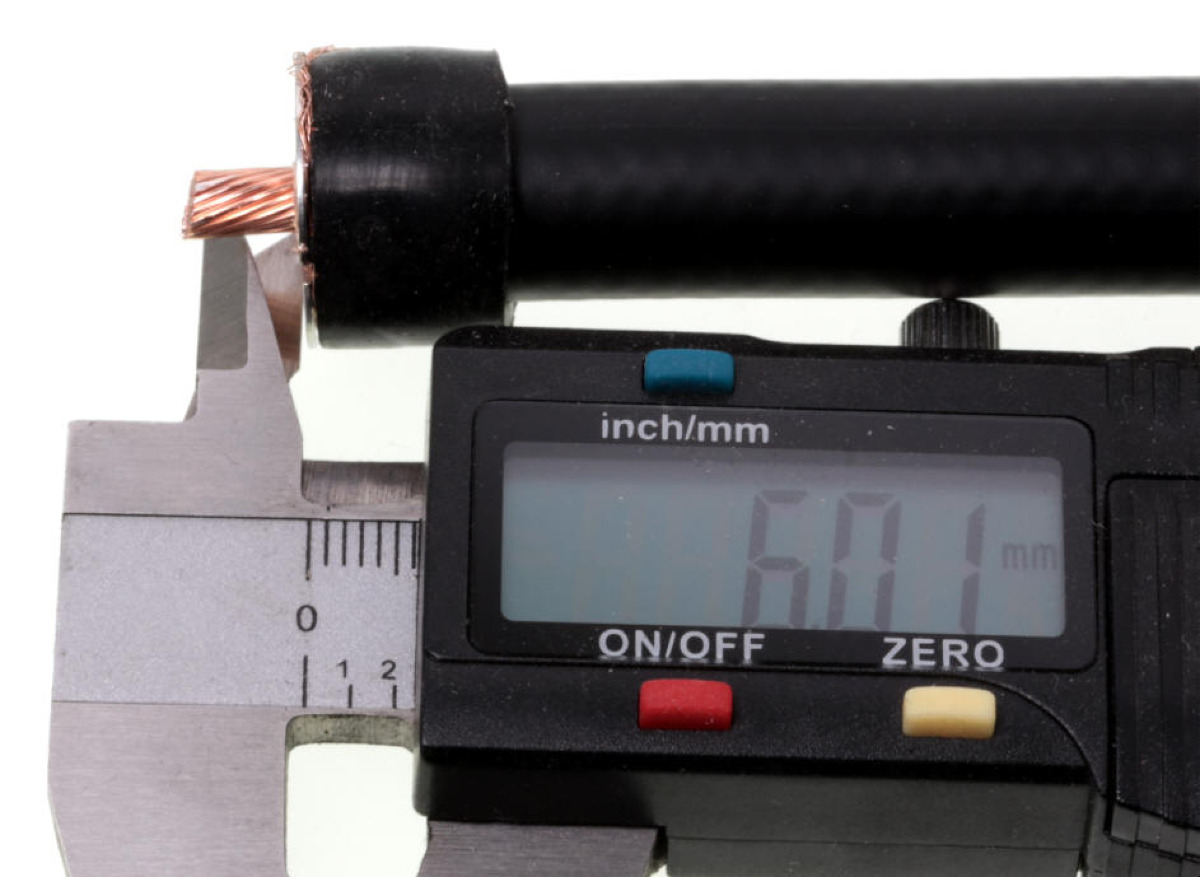

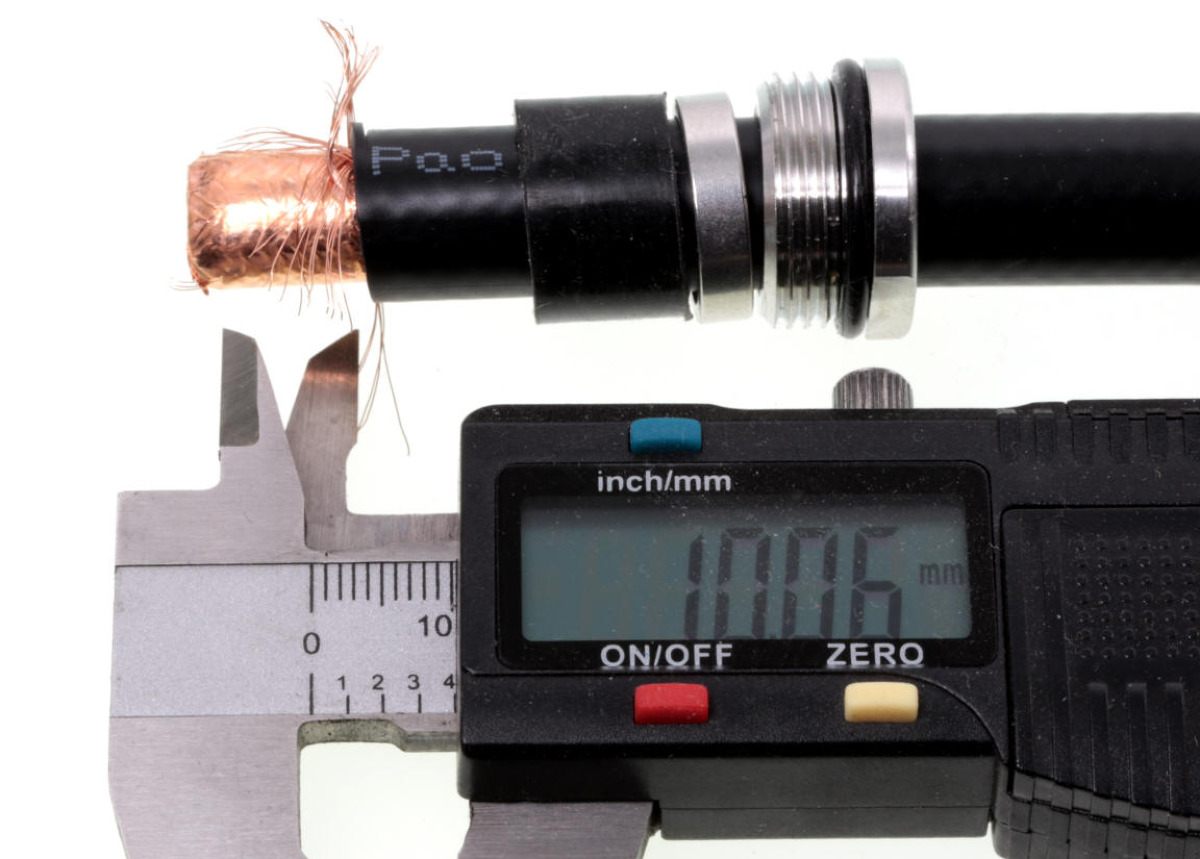

Schneiden Sie ca 10 mm von der Außenhaut ab und schlagen das Geflecht zurück.

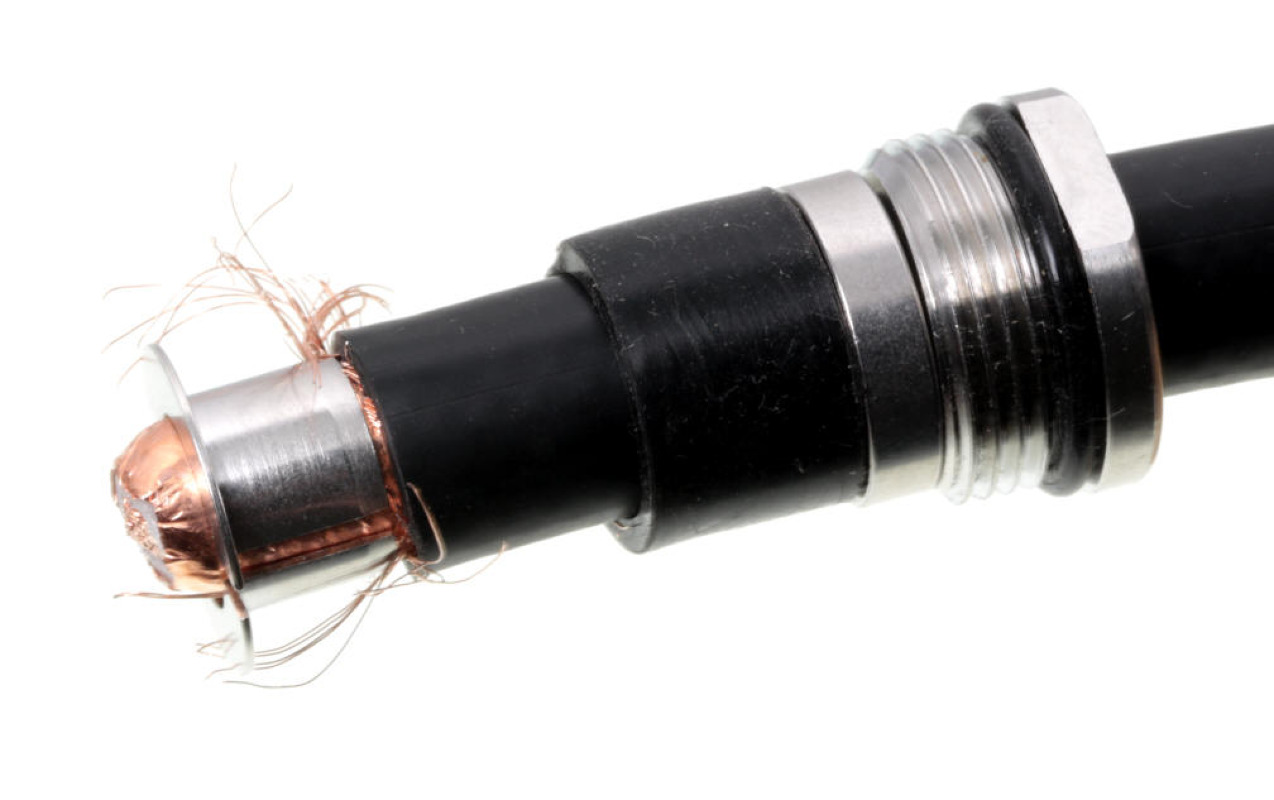

Schieben Sie die Massehülse zwischen Folie und Geflecht.

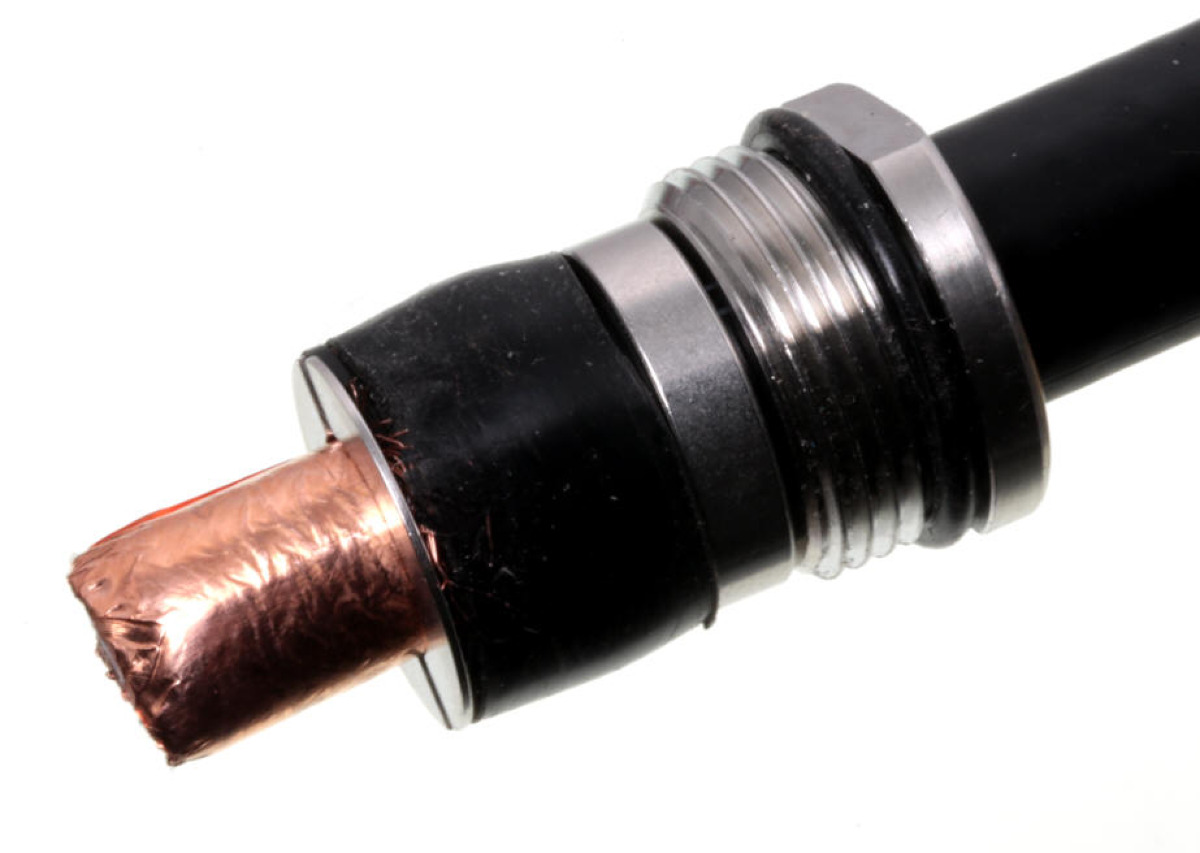

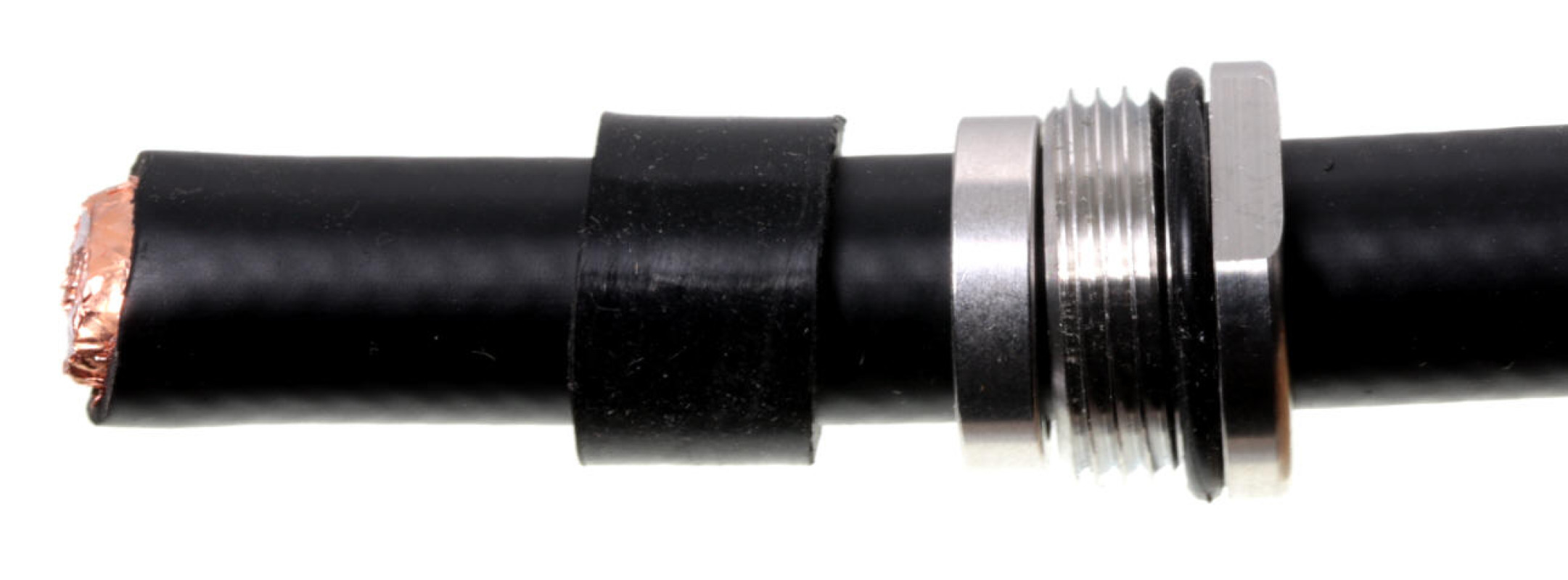

Die Massehülse wird bis zur Außenhaut geschoben. Anschließend wird die Gummidichtung bis zur Hülse vorgeschoben. Das überstehende Geflecht wird abgeschnitten.

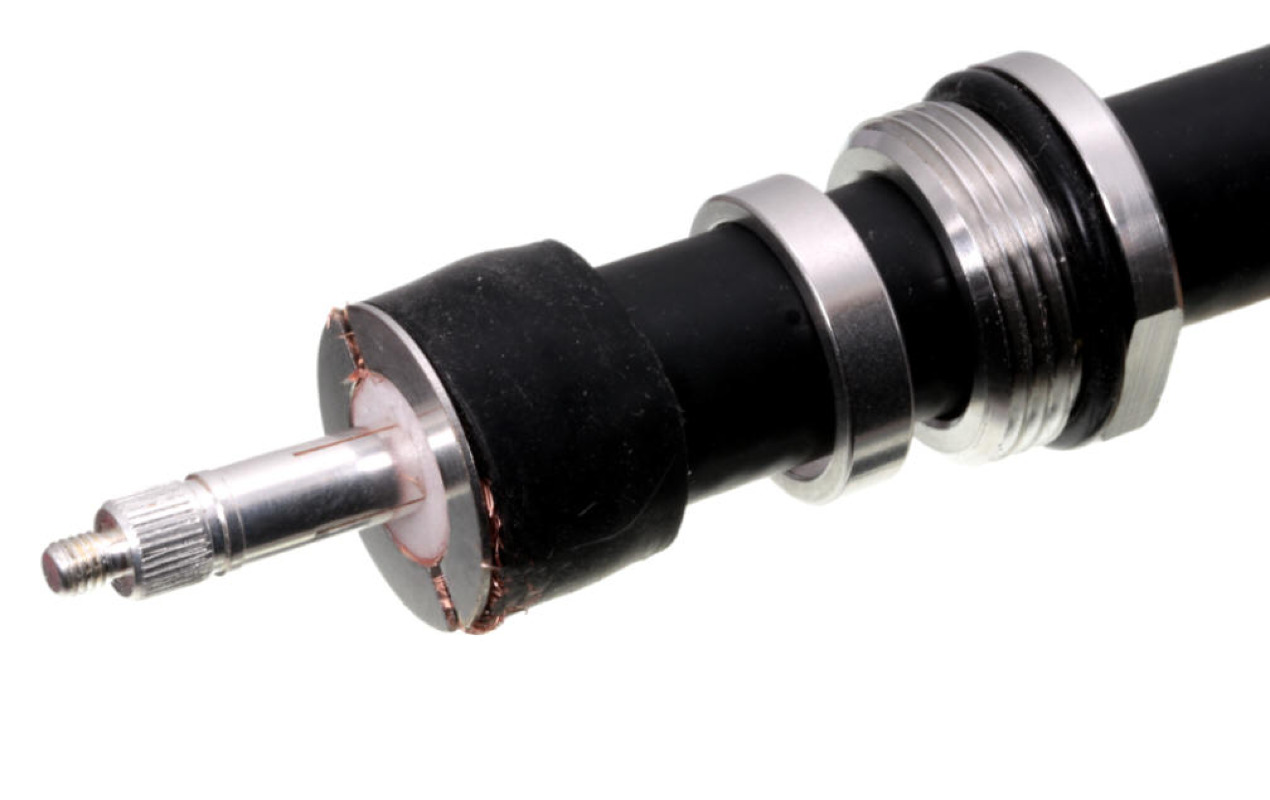

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.

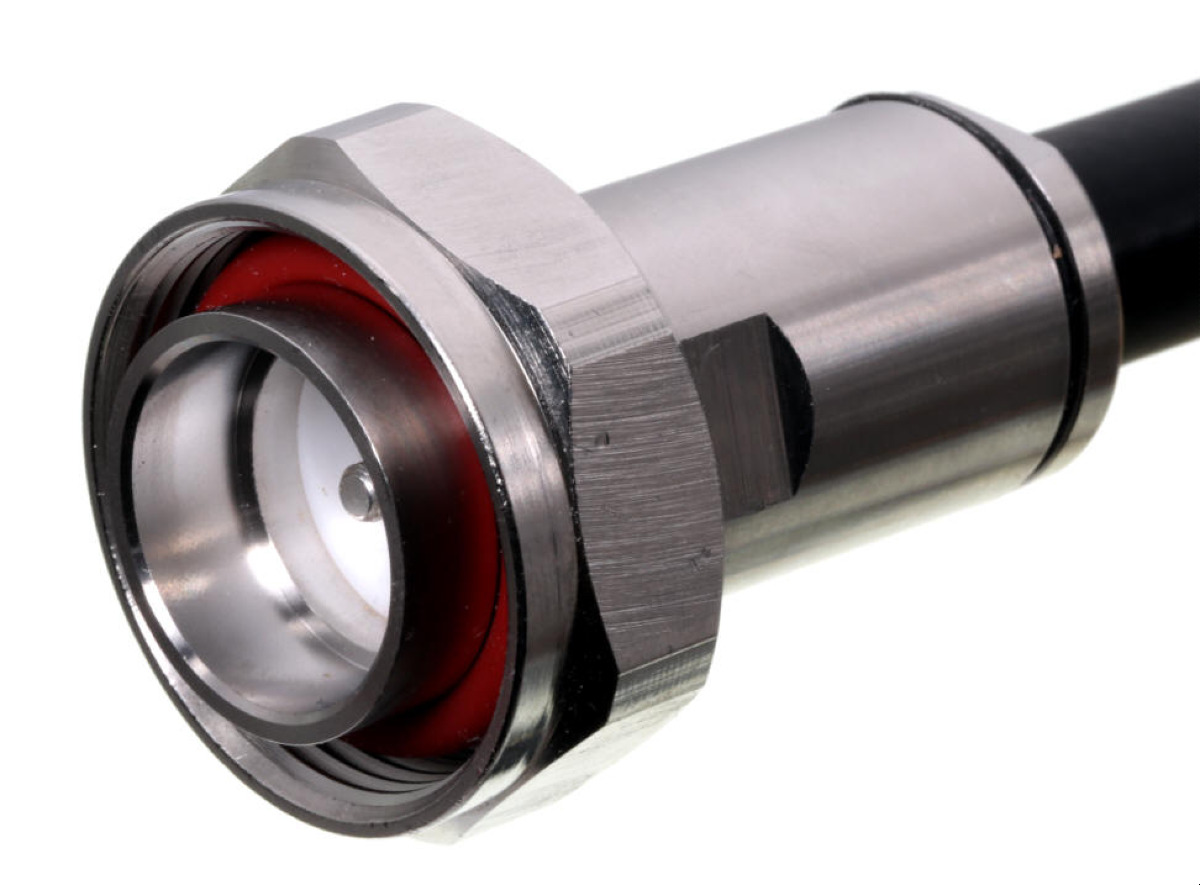

Das Gehäuse wird aufgeschoben und verschraubt. Nicht zu fest verschrauben. Der Dichtungs-O-Ring muss noch deutlich sichtbar sein.

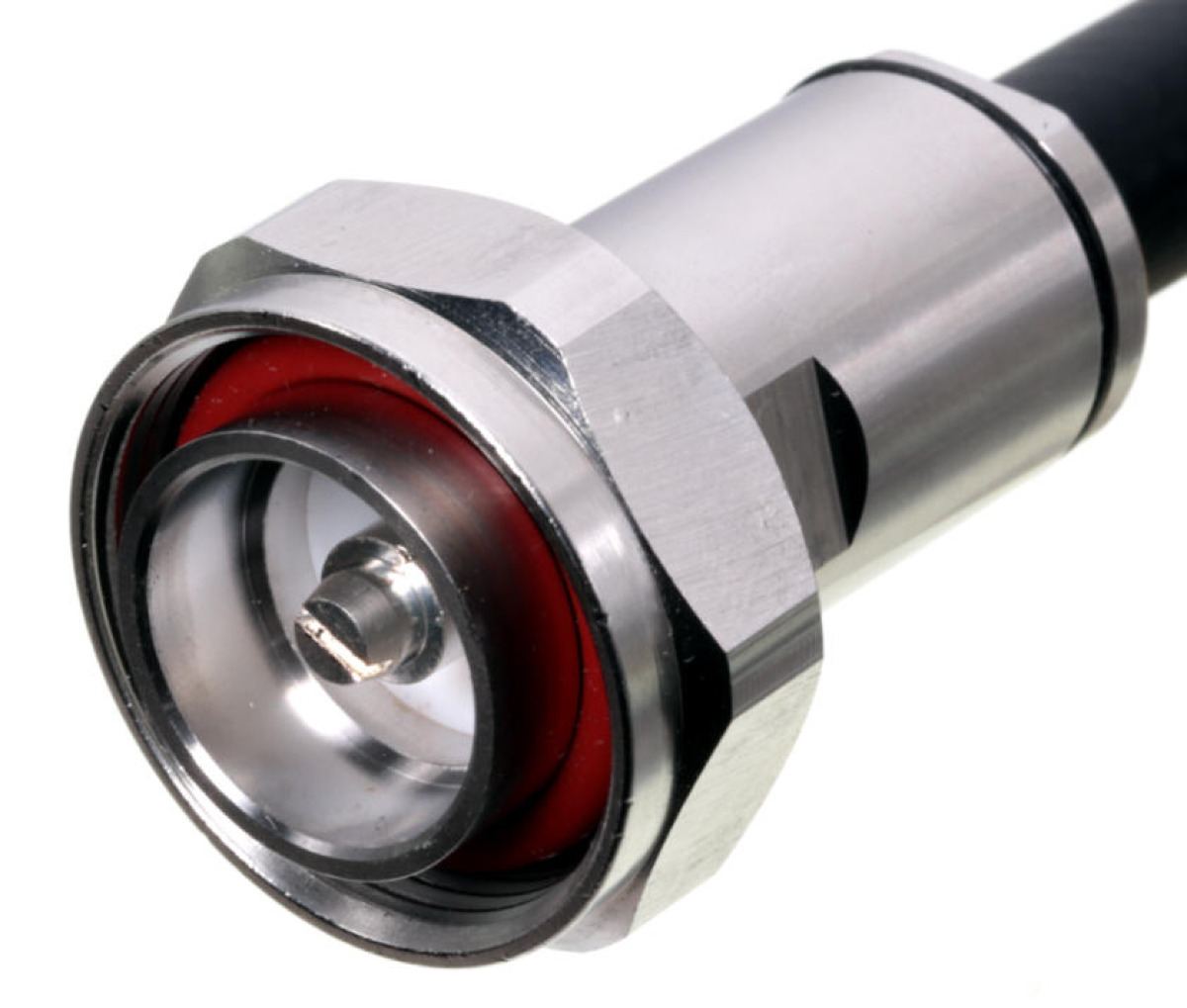

Schrauben Sie bitte den 2. Teil des Mittelleiters auf.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
