Unsere Montageanleitung
(Oder Sie Bestellen ganz bequem von zu Hause aus, ein von uns
fachgerecht montiertes Wunschkabel mit den passenden Steckern)

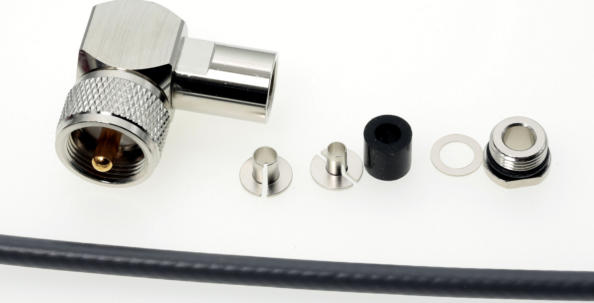

von links: Gehäuse, 2x Massehülse mit
unterschiedlichen Durchmesser,
Gummidichtung,
Anpressring, Abschlussschraube oder
Spannschraube
vorn: H 155 PVC
U-Wi 6

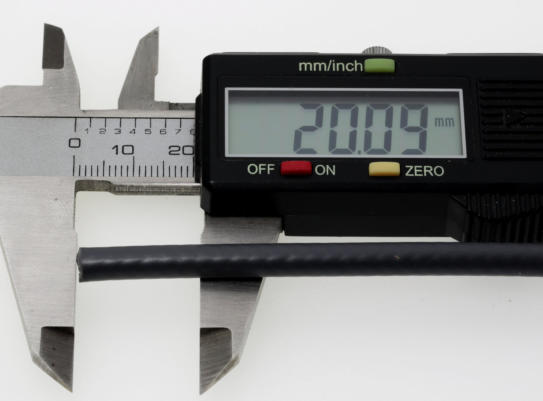

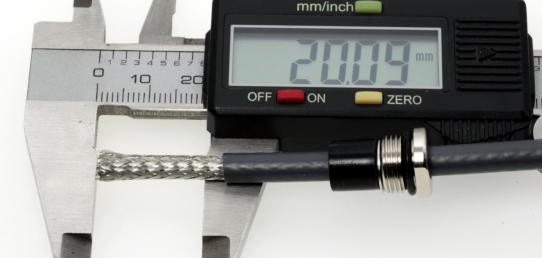

Setzen Sie die Spannschraube, den
Anpressring sowie die Gummidichtung auf
das Kabel. Schneiden Sie etwa 20 mm von
der Außenhaut, wie es auf diesem Bild
ersichtlich ist.

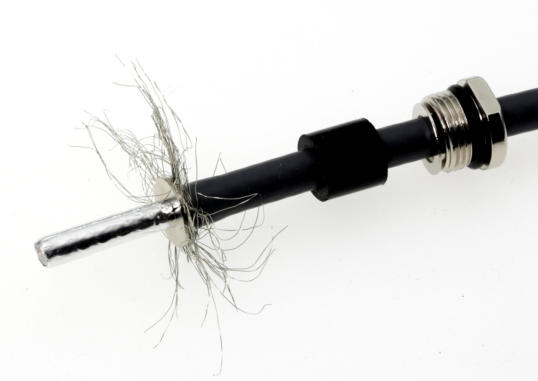

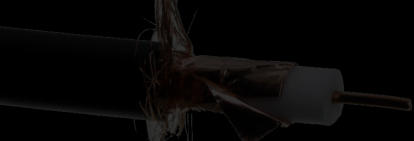

Das Geflecht wird auf die komplette Länge
zurückgeschlagen.

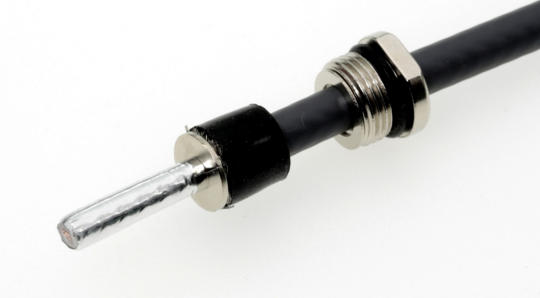

Anschließend schieben Sie die Massehülse
über die Kupferfolie und unter das Geflecht.
Die Gummidichtung wird an die Massehülse
geschoben und das überstehende Geflecht
abgeschnitten.
Bitte halten Sie beim Löten immer
vorgegebene Sicherheitsvorschriften ein!
Vergessen Sie nicht, eine anschließende
Kurzschluss- und Durchgangsprüfung zu
machen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden.
Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keinen fachgerechte Montage!
@Kabel-Kusch 2023

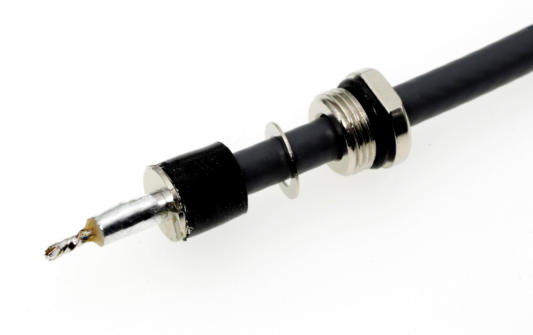

Auf einer Länge von ungefähr 7 mm
entfernen Sie die Kupferfolie und das
Dielektrikum von der Litze. Anschließend
wird die Litze mit Lötpaste und Lötzinn
verbunden.

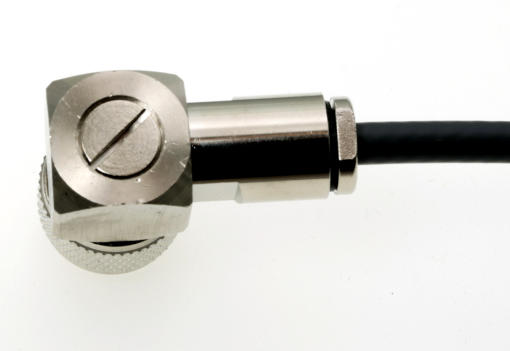

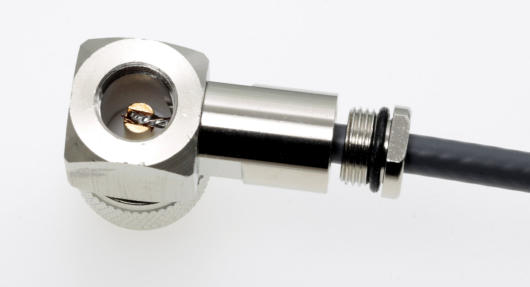

Die Litze wird in die Aufnahme im Stecker
geführt, sodass sie bündig mit der
Aufnahme abschließt. Die
Abschlussschraube wird danach fest
angezogen.

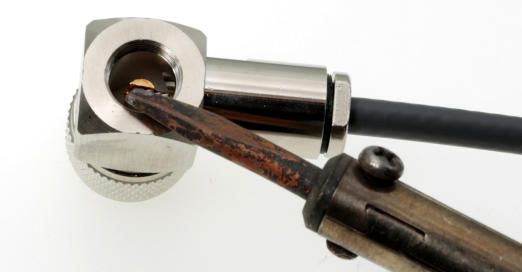

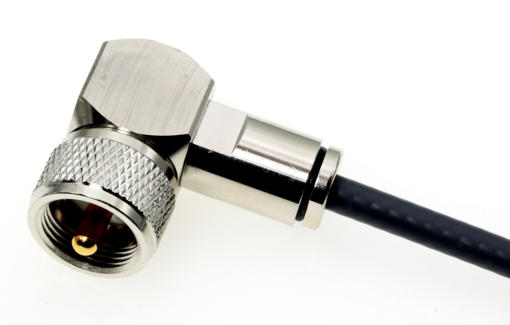

Litze und Aufnahme werden nun mit
ausreichend Lötzinn verbunden.
