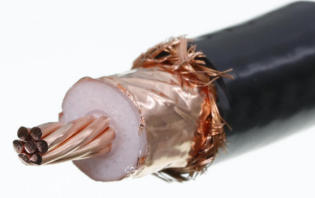

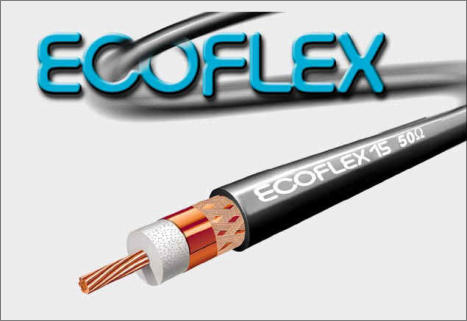

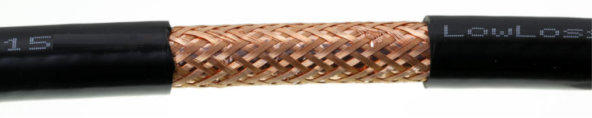

Ecoflex 15+ Heatex 15, MADE IN GERMANY

ein halogenfreies und flammwidriges Koaxialkabel für die Verlegung in Gebäuden, Anlagen und gefährdeten Bereichen

Die stark gestiegene Nachfragen nach dämpfungsarmen Kabeln, die alle relevanten Forderungen hinsichtlich Flammwidrigkeit und Emissionsarmut im Brandfall erfüllen, führte zu der Entwicklung der Ecoflex-Kabel mit Heatex-Mantel. Ecoflex-Kabel mit Heatex-Mänteln sind schwer entflammbar und besitzen eine nur geringe Brandfortleitung. Heatex-Mäntel sind halogenfrei, raucharm und enthalten keine reaktionsfreudigen Elemente wie Fluor, Chlor und Brom.

Standard Koaxialkabel mit PVC-Mantel (Polyvinylchlorid) sind nicht halogenfrei und deshalb in gefährdeten Bereichen nicht einsetzbar. Kritisch bei PVC-Kabeln ist auch die mögliche Weiterleitung der Flammen im Brandfall. Ecoflex-Heatex 15 schließt diese Gefahr sicher aus.

Die Heatex-Kabel sind UV-stabilisiert und daher ebenfalls für den Außenbereich geeignet.

Heatex 15 erfüllt den Test zur Prüfung des
                Brennverhaltens gem. den Vorschriften EN 50265-2-1 und IEC60332-1.
                Kabelbündeltest: IEC 60332-3-24
                Rauchdichte IEC 61034-1+2 EN 50268
                Korrosivität der Brandgase HD 602-1 EN 50267-2-3 IEC 60754-2

Vergessen Sie bitte nicht die Erdung des Kabels. Für 14,6 mm Kabel führen wir die Erdungsschelle KMT-14.

Spätestens nach dem Brand auf dem Flughafen Düsseldorf hat es sich gezeigt, wie gefährlich Rauch, korrosive und giftige Gase wirklich sein können. Obwohl hier nicht die Kabel die Ursache und das Transportmedium des Feuers waren, wurden sie doch als ernst zu nehmende Gefahrenquelle in die Diskussion über Brandsicherheit eingebunden. Die Kabelindustrie ist sich dieser Gefahrenquelle schon seit einigen Jahren bewusst und scheut deshalb keine Mühen und Kosten, mittels entsprechenden Entwicklungen und Normen die Sicherheit in Gebäuden für die Anwender zu verbessern.

Ecoflex 15+ Heatex Kenndaten
Durchmesser	14,6 mm
Impedanz	50 Ω
Dämpfung @ 1 GHz	9,8 dB
Frequenz (max)	6 GHz

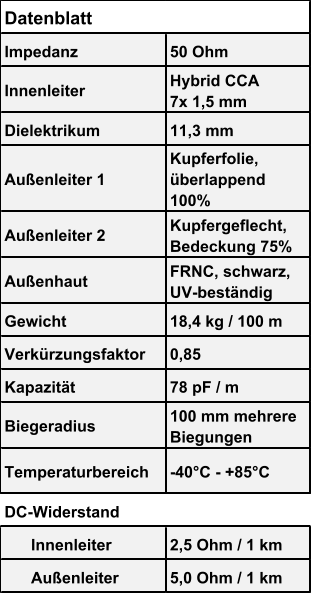

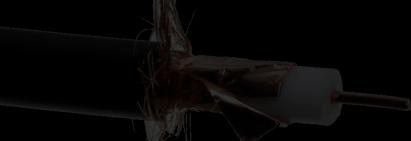

Ecoflex 15 Plus Heatex - technische Daten
Innenleiter	Hybrid Alukern Kupfermantel 7 x 1,55 mm
Durchmesser	4,5 mm
Dielektrikum	PE, low-loss Compound
Durchmesser	11,3 mm
Außenleiter 1	CU-Folie, PE-beschichtet
Bedeckungsgrad	100%
Außenleiter 2	CU-Geflecht
Durchmesser	11,3 mm
Bedeckungsgrad	72%
Außenmantel	Heatex, schwarz, UV-stabilisiert
Außendurchmesser	14,6 mm
Gewicht	201 g/m
min. Biegeradius	70 mm einmalig
15 wiederh. Biegungen	140 mm
Temperaturbereich
Lager	-70 bis +85°C
Installation	-40 bis +60°C
Betrieb	-40 bis +85°C
Zugkraft	10 daN = 120 N

Ecoflex 15+ Heatex - elektrische Daten
Impedanz	50 Ω
Kapazität	77 pF/m
Verkürzungsfaktor	0,86
Maximalfrequenz	8 GHz
Gleichstromwiderstand: Innenleiter Außenleiter	2,2 Ω / km 5,15 Ω / km
Max. Spannung	1,55 KV

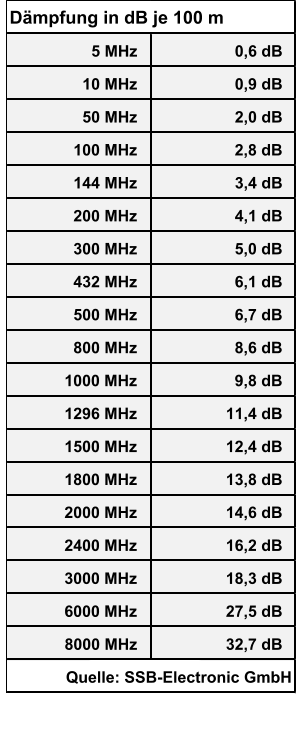

Ecoflex 15+ Heatex typ. Dämpfung (dB/100 m @ 20°C)
5 MHz	0,58	1000 MHz	9,1
10 MHz	0,83	1296 MHz	10,5
50 MHz	1,87	1500 MHz	11,4
100 MHz	2,67	1800 MHz	12,6
144 MHz	3,23	2000 MHz	13,4
200 MHz	3,83	2400 MHz	14,9
300 MHz	4,75	3000 MHz	16,9
432 MHz	5,8	4000 MHz	20,0
500 MHz	6,2	5000 MHz	22,9
800 MHz	8,8	8000 MHz	30,5
	Amateurfunkband

Ecoflex 15+ Heatex (Max. Belastbarkeit Watt @ 40°C)
10 MHz	6710 Watt
100 MHz	2070 Watt
500 MHz	890 Watt
1000 MHz	610 Watt
2000 MHz	410 Watt
3000 MHz	280 Watt
4000 MHz	280 Watt
6000 MHz	220 Watt
8000 MHz	180 Watt
Quelle: SSB-Electronic GmbH

Verfügbare Steckverbinder für Ecoflex 15+ Heatex
N-Stecker		UG 21-15 TA
N-Kabel-Buchse		UG 23-15 TA
UHF-Stecker		UHF-Spezial-15
7/16 Stecker		7/16-m-15 TA
7/16 Buchse		7/16-f-15 TA
Erdungsschelle KMT-14
