Koaxkabel HyperFlex 10 - die Innovation der Flexibilität bei 10 mm-Koaxialkabel aus dem Hause  M&P
HyperFlex 10 ein 50 Ohm Koaxkabel mit herausragenden elektrischen Eigenschaften
HyperFlex 10 ein noch flexibleres Produkt sowohl für mobile als auch für portable Anwendungen
Innenleiter: 19 x 0,59 mm
HyperFlex 10 ein Koaxkabel mit einem extrem hohen Schirmungsmaß (> 105 dB)
HyperFlex 10 ein Koaxialkabel der Energieeffizienzklasse A++
HyperFlex 10 Frequenzbereich bis 10 GHz
HyperFlex 10 kann für alle drehbaren Antennen - Horizontal- und Vertikalbetrieb eingesetzt werden.
HyperFlex 10 ist UV-resistent
HyperFlex 10 ist aufgrund seines sehr hohen Schirmungsmaßes ein ideales Koaxkabel für den Einsatz in Laboratorien, Einsatzfahrzeugen des öffentlichen Dienstes,  hams' shacks, ...
HyperFlex 10 ist lieferbar in Längen bis zu 1000 m



Für HyperFlex 10 gibt es hochwertige Koaxverbinder in den Normen BNC, N, SMA,  TNC, 7/16 und UHF.



zum original Datenblatt

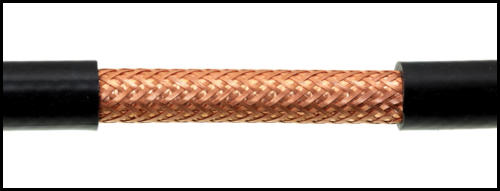

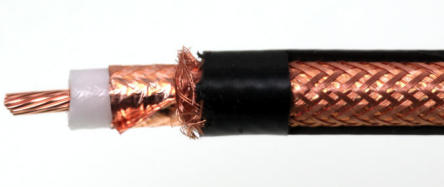

Ein sorgfältig mithilfe von 24 Spulen gearbeitetes Geflecht umschließt die kunststoffbeschichtete Kupferfolie.
Der optische Bedeckungsgrad beträgt 78%.



dreischichtiges phys. Zell PE (Bild unten)

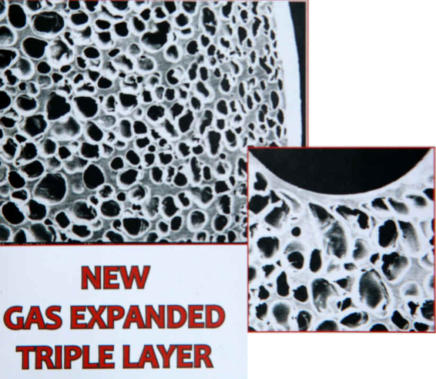

Das Foto zeigt den Aufbau der dreischichtigen Isolation bei einer 150fachen Vergrößerung. Die Lufteinschlüsse im Leiterbereich sind größer als zur Außenhaut hin.

Die Schwierigkeit besteht nicht darin, ein dreischichtiges Dielektrikum (wie in der Abbildung "NEW GAS EXPANDED TRIPLE LAYER" zu erzeugen.

Die Schwierigkeit besteht eher darin, einen soliden homogenen Schaumstoff mit einer bläschenförmigen Struktur so herzustellen, dass die mechanischen Hochleistungseigenschaften zwischen den 2 Übergängen der Schaumstrukturen gewährleistet bleiben.



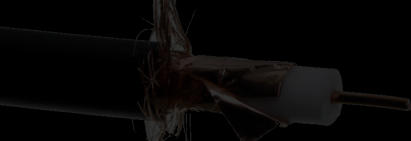

Kabelaufbau:

Innenleiter reines Kupfer 99,99% ,
19 x 0,59 mm, Ø 3,0 mm

Dielektrikum

dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm ± 0,05

Außenleiter 1

Kupferfolie, kunststoff beschichtet CU-PET  **

Außenleiter 2

Kupfergeflecht,  opt. Bedeckung 78%   168 Drähte

Außenhaut

PVC, hoch flexibel, Ø 10,3 mm ± 0,15 mm
UV-resistent

Gewicht

111 kg / km

Farbe

black



 ** CU-PET = kunststoffbeschichtete Kupferfolie
  Die Kunststoffbeschichtung verhindert eine Beschädigung
  der Kupferfolie bei eventuell zu kleinen Biegeradien.






Mechnische Eigenschaften:

Biegeradius

80 mm

Verlegeradius

40 mm

Temperaturbereich

Betrieb           -55°C  --- +85°C



Installation:    -40°C  --- +60°C

Gewicht

I11,1 kg / 100 m



Elektrische Eigenschaften:

Widerstand DC

Außenleiter       12 Ω / km



Innenleiter        3,6 Ω / km

Kapazität

78 pF / m ± 2

Verkürzungsfaktor

  87%

Wellenwiderstand

50 Ω ± 3

Spitzenspannung

 (Sparktest)  8 kV

Schirmungsmaß

100 - 2000 MHz    >105 dB



Dämpfung, Leistung und Rückflussdämpfung
 @ 20°C

Frequenz
MHz

Dämpfung
dB / 100 m

Leistung
Watt

Rückfluss-
dämpfung
dB



nominal

maximal



1,8

0,70

9920 Watt

0,3 - 600

3,5

0,90

7720 Watt

MHz

7,0

1,16

5990 Watt

≥ 30

10

1,34

5180 Watt



14

1,55

4480 Watt



21

1,84

3770 Watt



28

2,07

3350 Watt



50

2,76

2510 Watt

600 - 1200

100

3,95

1750 Watt

MHz

144

4,76

1460 Watt

> 25

200

5,67

1220 Watt



400

8,30

830 Watt



430

8,60

800 Watt



800

11,96

570 Watt



1000

13,47

500 Watt



1296

15,49

440 Watt

1200-2000

2400

21,80

310 Watt

MHz

3000

24,66

258 Watt

≥ 20

4000

29,10

230 Watt



5000

33,10

210 Watt



6000

36,90

180 Watt



7000

40,70

170 Watt



8000

44,20

150 Watt



9000

47,50





10000

50,70

130 Watt



Quelle: Messi & Paoloni
